Проект горных и маркшейдерских работ применительно к условиям месторождения песка 'Приволжское'

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

I. ГЕОЛОГИЧЕСКИЙ РАЗДЕЛ

.1 Геолого-промышленная характеристика месторождения. Геологическая изученность месторождения

.2 Геологическое строение месторождения

.3 Гидрогеологические условия залегания месторождения

.4 Качественная характеристика полезной толщи

.5 Запасы полезного ископаемого

.6 Горнотехнические условия разработки месторождения

II. ГОРНО - ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

.1 Горнотехнические условия разработки месторождения

.2 Обоснование технических границ ведения горных работ

.3 Технологические потери и проектные промышленные запасы

.3.1 Классификация потерь при разработке месторождения

.3.2 Классификация разубоживания при разработке месторождения

.3.3 Расчет потерь и «примешивания»

.4 Режим работы

.5 Добычные работы

.5.1 Выбор горно-транспортного оборудования

.5.2 Технология ведения добычных работ

.6 Водные подходы и рейды

.7 Организация перевозок

.8 Расчет судооборота и потребности во флоте на навигацию

.9 Специальные и вспомогательные работы. Комплексное обслуживание флота

III. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТНЫХ РЕШЕНИЙ

.1 Основные законодательные, нормативные и разрешительные документы, регламентирующие промышленную безопасность

.2 Характеристика проектируемого объекта

.3 Мероприятия по обеспечению безопасности производства горных работ

.4 Мероприятия по улучшению санитарно-гигиенических условий труда

.5 Противопожарные мероприятия

.6 План ликвидации аварий

.6.1 Краткая характеристика объекта

.6.2 Технология производства

.6.3 Распределение обязанностей между отдельными лицами, участвующими в ликвидации аварий, и порядок их действий

.6.4 Оперативная часть плана ликвидации аварии

.7 Охрана воздушной среды

.7.1 Охрана атмосферного воздуха и воды от загрязнения атмосферными выбросами

.7.2 Исходные данные

.7.3 Анализ величин приземных концентраций загрязняющих веществ

.7.4 Выводы

.8 Охрана водоемов

.8.1 Воздействие на гидрологический и гидрогеологический режимы водохранилища

.8.2 Воздействие на качество и санитарно-гигиеническое состояние поверхностных вод

.8.3 Накопление отходов, мусора, стоков

.8.4 Повышение мутности воды

.8.5 Воздействие на водные экосистемы

.9 Охрана недр

IV. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ

.1 Капитальные вложения в промплощадку и организацию добычи песка

.1.1 Строительные работы

.1.2 Монтажные работы

.1.3 Проектно-изыскательские работы

.1.3.1 Детальная геологоразведка оставшихся запасов сырья на карьере

.1.3.2 Составление «Рабочего проекта разработки карьера»

.1.3.3 Составление ежегодного «Плана развития горных работ»

.1.3.4 Ежегодное, ежемесячное проведение русловых съемок блоков отработки карьера

.1.4 Ежегодное обустройство карьера - обставление блоков разработки береговыми и плавучими знаками маркшейдерской и судовой обстановки

.1.5 Ежегодное возмещение ущерба рыбному хозяйству от добычи песка

.1.6 Ежегодное геологическое обслуживание

.1.7 Ежегодные платежи налога на добычу

.1.8 Приобретение маркшейдерских приборов, инструментов и оборудования

4.1.9 Общая сумма капитальных вложений в организацию добычи песка с проектируемого карьера за навигационный период

4.2 Удельные капиталовложения в проектируемый карьер добычи песка

.3 Навигационная стоимость производственных фондов карьера добычи песка

.4 Эксплуатационные расходы по проектируемому карьеру добычи песка в навигационный период

.4.1 Затраты на оплату труда

.4.2 Рацион бесплатного питания

.4.3 Отчисления на социальные нужды

.4.4 Расходы на горюче-смазочные материалы для горнодобывающего оборудования

.4.5 Расходы на прочие и вспомогательные материалы

.4.6 Амортизационные расходы по горнодобывающему оборудованию

.4.7 Расходы на текущий ремонт добывающего оборудования карьера добычи песка

.4.8 Прочие расходы

.4.8.1 Расходы по зимнему отстою горнодобывающего оборудования

.4.8.2 Расходы на канцелярские товары и расходные материалы для принтеров и ксероксов

.4.8.3 Расходы по охране труда

.4.8.4 Навигационное содержание помещений кабинетов работников, занятых добычей песка

.4.8.5 Ежегодное содержание линий и аппаратуры телефонной связи

.4.8.6 Общеэксплуатационные затраты предприятия

.4.8.7 Расходы на ежегодные проведения испытаний песка

.4.8.8 Расходы на ежегодное получение санитарно-эпидемиологического заключения песка

.4.8.9 Расходы на водопотребление карьера

.4.9 Общая сумма эксплуатационных расходов на организацию добычи песка с проектируемого карьера за навигационный период

.5 Общие прямые расходы (себестоимость) навигационного содержания проектируемого карьера добычи песка

.6 Себестоимость добычи 1 м3(1т) песка с проектируемого карьера

.7 Оптовая цена поставки 1 м3(1т) песка на условиях «франко - дно реки - судно» с проектируемого карьера добычи

.8 Производительность и уровень механизации труда

.9 Срок окупаемости

.10 Фондоотдача

.11 Рентабельность работы карьера

.11.1 Показатель рентабельности работы карьера по стоимости производственных фондов

.11.2 Показатель рентабельности работы карьера по себестоимости добываемой продукции

V. ТОПО-ГЕОДЕЗИЧЕСКИЙ РАЗДЕЛ

.1 Общие сведения

.2 Характеристика существующей сети

.3 Исходные положения

.4 Условия для геодезических работ

.5 Методика проектирования геодезических построений с применением системы CREDO_DAT

.6 Моделирование методов создания геодезических сетей на месторождении "Приволжское"

.7 Методика построения планово высотного обоснования

VI. МАРКШЕЙДЕРСКИЙ РАЗДЕЛ

.1 Создание и развитие опорной и съемочной маркшейдерской сети

.1.1 Топографо-геодезическая изученность района

.1.2 Характеристика существующей опорной и съемочной маркшейдерской сети на начало проектирования

.1.3 Методика создания опороного и съемочного обоснования.

.1.4 Маркшейдерские приборы и инструменты

.1.5 Общие требования к поверкам маркшейдерских инструментов

.1.6 Поверки и юстировки маркшейдерских инструментов

.1.7 Маркшейдерские измерения

.1.8 Развитие маркшейдерской опорной сети на месторождении

.1.9 Маркшейдерские съемочные сети

.1.10 Анализ точности съемок горных работ

.1.11 Учет остатков на складах готовой продукции

.1.12 Учет потерь полезного ископаемого

.2 Подсчет запасов по маркшейдерской съемке

.2.1 Оценка точности подсчета запасов

.3 Маркшейдерская документация. Общие положения

.3.1 Журналы измерений и вычислительная документация

.3.2 Горная графическая маркшейдерская документация

.4 Основные функции маркшейдерской службы предприятия при ведении горных работ на месторождениях

VII. СПЕЦИАЛЬНАЯ ЧАСТЬ

.1 Полевые работы

.2 Камеральная обработка промеров глубин

.3 Подсчет объемов в условиях данного карьера

Литература

ВВЕДЕНИЕ

Дипломный проект составлен в соответствии заданием и методическим указаниям по дипломному проектированию.

Темой работы - Проект горных и маркшейдерских работ применительно к условиям месторождения песка "Приволжское".

Тема специальной части работы - Маркшейдерские работы при подводной добыче полезных ископаемых.

Дипломный проект выполнен на основе рабочей документации по месторождению песка "Приволжское". Исходными данными для составления курсового проекта были:

Рабочий проект разработки руслового месторождения строительных песков «Приволжское» в Ярославском районе Ярославской области (интервал 499-502 км с. х. р. Волги).

Отчет о результатах ревизионного обследования приволжского месторождения песка (участок 499-502 км с.х. р. Волги) в Ярославском муниципальном округе Ярославской области. Ярославль 2004г.

План развития горных работ по месторождению песка «Приволжское» (интервал 499,0-502,0 км с. х. р. Волга) в Ярославском районе Ярославской области на 2010 год.

-      Проект производства маркшейдерских работ.

В дипломном проекте рассмотрены горно - геологические условия "Приволжского" месторождения, выбран рациональный метод построения маркшейдерской сети в условиях данного месторождения, выполнен подсчет запасов полезного ископаемого, проработана методика выполнения маркшейдерских работ при подводной добыче полезного ископаемого, обоснована схема отработки месторождения, обеспечивающая горно - экологическую и промышленную безопасность производства работ, а так же произведен расчет себестоимости добычи по укрупненным показателям.

I.
ГЕОЛОГИЧЕСКИЙ РАЗДЕЛ

1.1     Геолого-промышленная характеристика месторождения. Геологическая изученность месторождения

"Приволжское" месторождение песка разведано Комплексной геологоразведочной экспедицией Центральных районов (КГЭЦР) треста «Росгеонерудразведка» в 1984-1985г.г. При отработке запасов выявилось полное несоответствие данных разведки с данными отработки. В 1987г. той же экспедицией проведена переразведка месторождения с бурением дополнительных скважин. Отчет по выполненным работам не подготавливался.

В 1992г. малым предприятием «Диалог» проведена русловая съёмка месторождения в интервале 498,5 - 502,5 км с.х. с пересчетом оставшихся запасов. Запасы в количестве 3333,2 тыс. м по категории С1 и 5327,4тыс.м3 по категории С2 были приняты НТС Ярославской ГГП «Ярославльгеология» (протокол № 7 от 06.04.92г.).

В 2004 году геолого-маркшейдерской службой ОАО «Ярославский речной порт» выполнено ревизионное обследование оставшихся запасов месторождения, по результатам которого запасы песка утверждены по состоянию на 01.09.2004г. по категории C1 и С2 в количестве С1- 2736,7тыс. м3, С2 -2021,5 тыс. м3 (протокол № 23- т/2004г от 16.09.2004г.).

1.2     Геологическое строение месторождения

Месторождение «Приволжское» имеет простое геологическое строение. В геологическом строении месторождения принимают участие верхнеюрские и четвертичные отложения.

В основании разреза отрабатываемого месторождения залегают верхнеюрские отложения кимериджского и оксфордского ярусов (J3o+km). Сложены они глинами темно-серыми и чёрными, полутвёрдыми и твёрдыми, слюдистыми, с прослоями песка.

Полезная толща залегает на верхнеюрских глинах. Толща представлена аллювиальными отложениями верхнечетвертичного возраста (aQiv), сложена мелкими кварц-полевошпатовыми песками, иногда с примесью гравия. Мощность песков колеблется от 1,3м до 16,2м, составляя в среднем по месторождению 8,75м, на участке работ 2010г - 8,7м.

Вскрышные породы на месторождении представлены незначительными по площади и маломощными слоями иловатых суглинков того же генезиса, что и пески полезной толщи. Залегают в виде покрова средней мощностью 0,41м.

1.3     Гидрогеологические условия залегания месторождения

Приволжское месторождение песка расположено в однорукавном русле р. Волги под толщей воды от 3,5м до 18,0м при НПУ 85,5м. Максимальный расход воды р. Волги составляет 7000 м3/с, минимальный - 468 м3/с. Средне навигационный расход воды составляет 1160 м3/с. Средняя скорость течения - 0,5 м/с. Весенний ледоход начинается в среднем 05.04. на подъёме весеннего половодья при уровне 83,4 м БС. Максимальный уровень весеннего половодья достигает 87,2 м БС. Средняя продолжительность половодья составляет 12 дней. Вскрытие реки происходит сверху вниз по течению. Навигационный период начинается в среднем 18.04 при уровне 83,5 м БС. Среднее значение максимального уровня периода навигации не превышает отметки 85,5 м БС. Средняя продолжительность навигационного периода - 208 дней.

1.4
Качественная характеристика полезной толщи

Качественные характеристики песков были определены при геологоразведочных работах. По результатам проведенных лабораторных исследований установлено, что пески месторождения «Приволжское» относятся к мелким пескам 1 класса (при условии отсева примеси гравия крупнее 10 мм) согласно требованиям [31.]. Основные показатели приведены в таблице 1.4.1.

Таблица 1.4.1 Гранулометрический состав песков

Содержание (%)

от

до

среднее

Гравий крупнее 10 мм

2,9

9,2

5,9-8,4

Гравий от 5 до 100мм

1,4

3,8

2,1-2,5

Полный остаток на сите 0,63 мм

21,6

35,2

22,8-28,2

Частицы размером менее 0,16 мм

6,8

18,2

11,5

Пылеватые и глинистые частицы

1,0

1,4

1,2

Модуль крупности (Мк)

1,8

2,1

1,9-2,0


Все пробы проанализированы на содержание органических примесей. В результате установлено, что цвет темнее эталона получен при обработке раствором гидроокиси натрия 13,7% проб от общего количества отобранных интервалов. При этом заражение органикой затрагивает верхние горизонты полезной толщи до глубины 2,5-3,0 м. Практика отработки песков данного месторождения показала, что при применении земснаряда на добыче и гидроперегружателя при выгрузке песка на берег, происходит его двойная промывка с частичным удалением органических примесей. Анализ этих песков с карт намыва показал их полное соответствие требованиям ГОСТа, т.е. контрольные пробы при обработке раствором гидроокиси натрия дали цвет светлее эталона. Радиационно-гигиеническая оценка усредненных проб песка произведена из скважин №№ 28 и 61. Определение радионуклидов проводилось гамма спектрометрическим методом. Результаты приведены в таблице 1.4.2.

Таблица 1.4.1 Гранулометрический состав песков

№№ скважин

Содержание радионуклидов

Активность ПК и/г


Tn 104

Ra 104

К

Tn 104

Ra 104

К

А сумм.

28

1,9

0,9

1,0

0,2

0,3

8,5

1,2

61

1,3

0,3

1,0

0,1

0,1

8,5

0,9


Пески "Приволжского" месторождения относятся к материалам 1 и 2 класса и могут использоваться во всех видах гражданского и жилищного строительства. В целом, пески месторождения довольно однородны и имеют качественные показатели, делающие их пригодными в строительных работах, при приготовлении строительных растворов, и в качестве мелкого заполнителя в бетоны (при отсеве гравия крупнее 10 мм), а также в дорожном строительстве.

1.5 Запасы полезного ископаемого

Месторождение расположено на 499-502 км с.х. р. Волги и вытянуто на излучине реки в виде линзы вдоль правого ее берега. Площадь месторождения по подсчету запасов 1992г составляла 123,4 га, в том числе по блоку С1 - 60,8га.

По состоянию на начало проектирования площадь месторождения «Приволжское» в границах горного отвода составила 93,4 га.

Оставшиеся на начало проектирования запасы месторождения подсчитаны методом геологических блоков. Вычисление средних мощностей полезной толщи в блоках подсчитано методом средне арифметического, площади - методом простейших геометрических фигур. Границы подсчетных блоков опираются на выработки с мощностью песков не менее 2-х метров.

При расчете выделено 6 блоков категории С1 и 2 блока категории С2. Протяженность блоков, за исключением двух крайних, разняться незначительно, в среднем составляя порядка 380м, ширина блока варьирует в пределах 80-170 м.

Верхняя часть месторождения (блоки С1 - I, II, III, IV) менее отработана и здесь средняя мощность полезной толщи составляет 12м, что значительно отличается от этого показателя в нижней его части - 7,2-4,2м (блоки С1 - V, VI). Результаты вычислений оставшихся на начало проектирования запасов полезного ископаемого приведены в таблице 1.5.1.

Таблица 1.5.1 Расчет оставшихся запасов полезного ископаемого

№ п.п

№ блока

Количество скважин

Суммарная мощность, м

Средняя мощность, м

Средняя ширина блока, м

Длина блока, м

Площадь блока, тыс. м2

Запасы, песка тыс. м3

1

С1-I

3

34,3

11,4

100

50

5,0

57,0

2

С1-II

7

87,7

12,5

170

385

65,4

817,5

3

С1-III

6

77,2

12,9

142,5

380

54,2

699,2

4

С1-IV

5

54,8

11,0

80,0

330

26,4

290,4

5

С1-V

6

43,2

7,2

132,5

580

76,8

553,0

6

С1-VI

6

25,5

4,2

-

-

76,1

319,6







Итого

303,9

2736,7

7

С2- I

5

64,5

12,9

-

-

47,4

611,5

8

С2- II

6

36,1

6,0

-

-

235,0

1410,0







Итого

282,4

2 021,5

Всего С1 + С2

586,3

4 758,2


1.6 Горнотехнические условия разработки месторождения

Промышленная залежь песка Приволжского месторождения расположена в русле р. Волги, под толщей воды, глубиной 3,5-18,0м. Месторождение расположено на 499-502 км судового хода реки Волги и вытянуто на излучине реки в виде линзы вдоль правого ее берега (Приложение_).

По генезису месторождение «Приволжское» относится к аллювиальным, а по запасам - к средним. По условиям залегания и выдержанности технологических свойств песка месторождение, в соответствии с классификацией запасов месторождений и прогнозных ресурсов твёрдых полезных ископаемых, отнесено ко II группе. В соответствии с «Инструкцией по применению классификации запасов к месторождениям песка и гравия», месторождение классифицируется как русловая залежь, изменяющая в многолетнем цикле свою форму и размеры. Месторождение имеет удлиненно-линзовидную форму в плане с невыдержанной мощностью полезной толщи и нестабильным качеством полезного ископаемого по площади.

Ихтиофауна месторождения представлена 39 видами рыб, относящихся к 12 отрядам, основу из которых составляют лещ, судак, плотва, синец, жерех, чухонь, щука, окунь, встречаются налим и стерлядь, что требует ведения горных работ на месторождении вне периода нереста.

Разработка карьера велась вдоль правого берега р. Волги, на всю его длину и до середины ширины расчетных блоков. На начало проектирования карьер представляет собой узкую, вытянутую вдоль берега выработку длиной З км, шириной 50-100м и глубиной до 22,0 м.

Полезная толща представлена песчаным материалом с незначительным содержанием гравия, состоящим из песков желто-коричневых, коричневых, желто-серых, разнозернистых, преимущественно мелкозернистых, кварц-полевошпатных, в различной степени глинистых, 2 класса. Пески могут быть использованы во всех видах гражданского и жилищного строительства.

Вскрышные породы на участке отработки представлены незначительными по площади и маломощными слоями иловатых суглинков, средняя мощность пустых пород составляет 0,41м. Так как вскрышные породы представлены илистой фракцией с влажностью 80-90% и залегают фрагментально, отработка их велась совместно с породами полезной толщи.

Подстилающими породами является глина слюдистая верхнеюрского возраста, тёмно-серая, плотная, пластичная, залегает в пределах расчетных блоков на глубине от 17,6 м в верхней части месторождения (профиль VIII) и до 21,7 м - в нижней (профиль XII).

Участки месторождения находятся под столбом воды от 3,5 до 18,0м при НПУ 85,5м.

Оставшиеся запасы полезного ископаемого располагаются за пределами границ 100-метровой береговой зоны и зоны судового хода.

На территории месторождения нет подземных, подводных и наземных коммуникаций и охраняемых природных объектов. Питьевых водозаборов в зоне влияния месторождения нет.

Горнотехнические условия эксплуатации месторождения являются благоприятными для отработки запасов средствами гидромеханизации любой конструкции с глубиной захвата до 16-18м.

II.
ГОРНО - ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

2.1 Горнотехнические условия разработки месторождения

Промышленная залежь песка "Приволжского" месторождения расположена в русле р. Волги, под толщей воды, глубиной 3,5-18,0м. Месторождение расположено на 499-502 км судового хода реки Волги и вытянуто на излучине реки в виде линзы вдоль правого ее берега.

По генезису месторождение «Приволжское» относится к аллювиальным, а по запасам - к средним. По условиям залегания и выдержанности технологических свойств песка месторождение, в соответствии с классификацией запасов месторождений и прогнозных ресурсов твёрдых полезных ископаемых, отнесено ко II группе. В соответствии с «Инструкцией по применению классификации запасов к месторождениям песка и гравия», месторождение классифицируется как русловая залежь, изменяющая в многолетнем цикле свою форму и размеры. Месторождение имеет удлиненно-линзовидную форму в плане с невыдержанной мощностью полезной толщи и нестабильным качеством полезного ископаемого по площади.

Ихтиофауна месторождения представлена 39 видами рыб, относящихся к 12 отрядам, основу из которых составляют лещ, судак, плотва, синец, жерех, чухонь, щука, окунь, встречаются налим и стерлядь, что требует ведения горных работ на месторождении вне периода нереста.

Разработка карьера велась вдоль правого берега р. Волги, на всю его длину и до середины ширины расчетных блоков. На начало проектирования карьер представляет собой узкую, вытянутую вдоль берега выработку длиной Зкм, шириной 50-100м и глубиной до 22,0 м.

Полезная толща представлена песчаным материалом с незначительным содержанием гравия, состоящим из песков желто-коричневых, коричневых, желто-серых, разнозернистых, преимущественно мелкозернистых, кварц-полевошпатных, в различной степени глинистых, 2 класса. Пески могут быть использованы во всех видах гражданского и жилищного строительства.

Вскрышные породы на участке отработки представлены незначительными по площади и маломощными слоями иловатых суглинков, средняя мощность пустых пород составляет 0,41м. Так как вскрышные породы представлены илистой фракцией с влажностью 80-90% и залегают фрагментально, отработка их велась совместно с породами полезной толщи.

Подстилающими породами является глина слюдистая верхнеюрского возраста, тёмно-серая, плотная, пластичная, залегает в пределах расчетных блоков на глубине от 17,6 м в верхней части месторождения (профиль VIII) и до 21,7 м - в нижней (профиль XII).

Участки месторождения находятся под столбом воды от 3,5 до 18,0м при НПУ 85,5м.

Оставшиеся запасы полезного ископаемого располагаются за пределами границ 100-метровой береговой зоны и зоны судового хода.

На территории месторождения нет подземных, подводных и наземных коммуникаций и охраняемых природных объектов. Питьевых водозаборов в зоне влияния месторождения нет.

Горнотехнические условия эксплуатации месторождения являются благоприятными для отработки запасов средствами гидромеханизации любой конструкции с глубиной захвата до 16-18м.

2.2 Обоснование технических границ ведения горных работ

Границы проектируемого карьера приняты в контурах подсчета оставшихся балансовых запасов, в интервале 499,0-502,Окм судового хода, с учетом следующих условий:

0 необходимостью предотвращения нарушения устойчивости береговой полосы вследствие обрушения берегов водоёма и других береговых эрозионных процессов;

1 сведения к минимуму влияния отработки карьера на условия обитания ихтиофауны.

Карьер находится в границах имеющегося горного отвода с уточнёнными границами площадью 93,39га, предоставленного ОАО «Ярославский речной порт» Управлением Верхне-Волжского округа по технологическому и экологическому надзору горноотводным актом №186 от 18 октября 2004г.

Обоснование уточнённых границ горного отвода было выполнено с учетом следующих основных моментов:

2 общих геолого-гидрогеологических условий разработки участка, определяющих его положение в разрезе и площадь, и динамически изменяющих в многолетнем цикле свою форму и запасы;

3 основных горнотехнических условий ведения горных работ, позволяющих произвести расчет положения границы горного отвода недр и площади проекции этой зоны на дневную поверхность;

4 проектных технических границ ведения горных работ;

5 недоработки месторождения на глубину по всей площади подсчета запасов;

6 требований действующей нормативной документации по охране недр и промышленной безопасности при ведении горных работ;

7 условий лицензии на право пользования недрами.

В границы уточнённого горного отвода вошла площадь запасов песка, предоставленная ОАО «Ярославский речной порт» лицензией на право пользования недрами ЯРЛ 57561 ТЭ с учетом внешней разбортовки карьера.

Верхняя бровка рабочего откоса при внешней разбортовке отстоит от линии подсчета запасов в среднем на 17-21м наружу при средней мощности полезного ископаемого по границам подсчета запасов 11-14м. Установившийся откос карьера отстоит на 55-70м. Нижняя граница ведения горных работ принята по контуру подсчета балансовых запасов.

Внутренняя разбортовка карьера предполагает прохождение границы горного отвода (в плане) по контуру подсчета балансовых запасов.

Техническая граница карьера отстоит от границы горного отвода в среднем на40-50м.

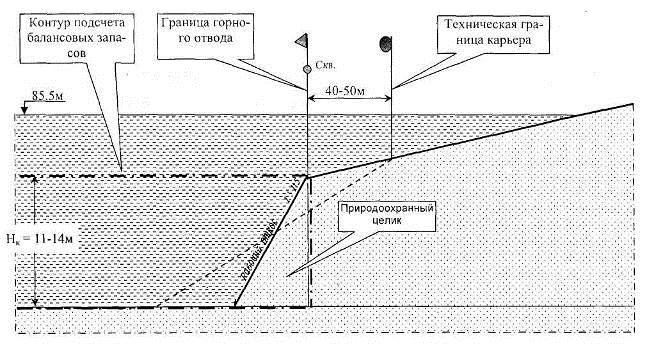

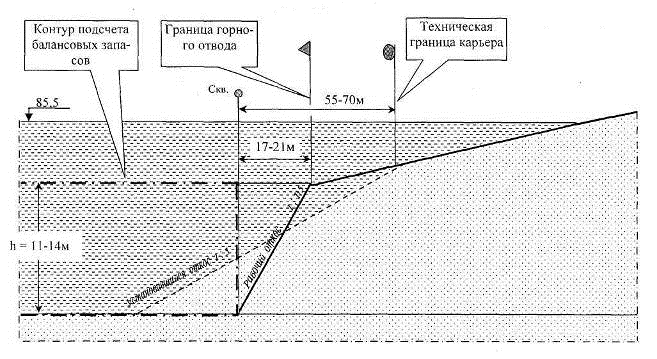

Внешняя схема разбортовки карьера приведена на рисунке 1, внутренняя - на рисунке 2.

Рис.2

Расчет прироста площади ведения горных работ за счет внешней разбортовки приведен ниже.

Прирост площади по блокам категории С1.

По борту между скважинами 66, 71, 70 длиной 100 м при средней мощности слоя полезного ископаемого и пустых пород (Н) - 11,8м прирост от разбортовки с уклоном 1:1,5, составит:

1=L х Н х 1,5 = 100,0 х 11,8 х 1,5 = 1,8 тыс. м2.

По борту между скважинами 46, 74 и 75 длиной 955 м и Н - 10,4м:

S2      = 995 х 10,4 х 1,5 = 14,9 тыс. м2.

Всего прирост по блокам категории С1 составит 16,7 тыс.м2.

Прирост площади по блокам категории С2

По борту между скважинами 70 и 68 длиной 195 м при средней мощности слоя полезного ископаемого и пустых пород (Н) - 12,7м прирост площади от разбортовки с уклоном 1:1,5, составит:

S 3 = 195 х 12,7 х 1,5 = 3,7 тыс. м2.

По борту между скважинами 75, 30, 24, 25, 26, 28 длиной 1600 м и Н - 6,5м:

S 4 = 1600 х 6,1 х 1,5 = 15,6 тыс. м2.

Всего прирост по блокам категории С2 составит 19,3 тыс. м3.

Общий прирост площади ведения горных работ составит 36,0 тыс. м .

Площадь ведения горных работ составит 586,3+36,0 = 622,3 тыс. м2, где 586,3 тыс. м2 - площадь подсчета оставшихся балансовых запасов на начало проектирования.

2.3 Технологические потери и проектные промышленные запасы

.3.1 Классификация потерь при разработке месторождения

Классификация потерь руслового месторождения «Приволжское» при добыче выполнена в соответствии с [24.], [20.], а также в соответствии с [22.] и «Типовой технологической схемой добычи песка, гравия и ПГС в руслах судоходных рек и других судоходных водоёмах».

К числу общекарьерных потерь при разработке месторождения отнесены потери вдоль прибрежной 100-метровой защитной полосы. Они обусловлены необходимостью предотвращения обрушения берега реки Волга и возможных эрозионных процессов. Ведение горных работ в прибрежной полосе проектируется с внутренней разбортовкой. При этом естественное выполаживание откоса не затрагивает береговую зону.

Эксплуатационные потери песка при добыче.

Потери в бортах, за исключением общекарьерных, не планируются. Отработка месторождения предусмотрена до контура подсчета запасов с образованием примешивания законтурных песков. На всей площади месторождения за контуром подсчета запасов залегают такие же песчаные отложения.

Потери песка в подошве продуктивной толщи планируются от неровностей выработки по всей площади отработки.

Потери песка в почве залежи, обусловленные системой разработки и применяемой добычной техникой, не планируются. Применяемое добычное оборудование (плавкран КПЛ-16-30 и земснаряд ПЗС-25) могут вести разработку на полную геологическую мощность запасов.

Потери материала на больших глубинах, в местах выклинивания залежи, нерабочей мощности или малых запасов песков отсутствуют.

Потери в кровле залежи отсутствуют, пустые породы планируется добывать совместно с полезной толщей.

Потери при погрузке добываемого материала в транспортные суда (потери на просор) путём слива через борт осветленной пульпы, в составе которой теряются наиболее мелкие частицы, не имеют места, поскольку весь вытекающий материал оседает тут же и вторично грузится в судно.

2.3.2 Классификация разубоживания при разработке месторождения

При разработке "Приволжского" месторождения может иметь место первичное (из-за вовлечения в полезное ископаемое пустой породы) эксплуатационное (в процессе добычи) разубоживание.

Конструктивное разубоживание, которое возникает из-за технической невозможности или экономической нецелесообразности отработки залежи в её естественных границах - не планируется. Вторичное разубоживание, когда качество полезного ископаемого ухудшается уже после отделения его от массива - не планируется.

Разубоживание (первичное эксплуатационное) полезного ископаемого при ведении горных работ у границ карьера, когда в добытый песчаный материал попадает порода, находящаяся по другую сторону от контура подсчета запасов, проектом не планируется. В данном случае это то же самое полезное ископаемое, но не попавшее в контуры подсчета запасов, т.е. имеет место не эксплуатационное разубоживание песчаного материала, а «примешивание» к добытой горной массе забалансовых запасов песков.

2.3.3 Расчет потерь и «примешивания»

Общекарьерные потери песчаного материала категории С2 по борту вдоль береговой полосы длиной L - 300 м у скважины № 24 составляют:

кC2 = i х LK x HK : 2, где:

i - заложение откоса при разработке для песков средне и мелкозернистых=1,5;- длина разрабатываемого борта карьера, м;

Н - средняя глубина разработки у борта, м.

VK =1,5 x 300 x 6,9 : 2 = 1,55 тыс. м3

(0,03% от объёма балансовых запасов).

Потери в подошве карьера Vпод. определены по формуле:

, где:

Sc1,2 - площадь подсчета запасов категории C1 и С2, тыс.м2;

Вк - ширина траншеи по дну, м (10м);

i - заложение откоса (1:5).

,

,

V под. = 293,2 тыс. м3 (6,16% от объёма балансовых запасов).

Общие потери полезного ископаемого составляют 294,75 тыс. м3 (6,19% от объёма балансовых запасов).

Примешивание полезного ископаемого планируется в бортах карьера от их разноски до величины рабочего откоса - 1:1,5.

Прирост объёмов добычи по блокам категории С1

По борту между скважинами 66, 71, 70 длиной 100 м при средней мощности слоя полезного ископаемого и пустых пород (Н) - 11,8м прирост объёмов добычи от разбортовки с уклоном 1:1,5, составит:

1 =L х Н/2 х Н х 1,5 = 100,0 х 5,9x11,8 х 1,5 = 10,4 тыс. м3.

По борту между скважинами 46, 74 и 75 длиной 955 м и Н - 10,4м:

V2 = 995 х 5,2 х 10,4 х 1,5 = 80,7 тыс. м3.

Всего прирост по блокам категории С [.составит 91,1 тыс.

Прирост объёмов добычи по блокам категории С2

По борту между скважинами 70 и 68 длиной 195 м при средней мощности слоя полезного ископаемого и пустых пород (Н) - 12,7м прирост объёмов от разбортовки с уклоном 1:1,5, составит:

V3 = 195 х 6,35 х 12,7 х 1,5 = 23,6 тыс. м3.

По борту между скважинами 75, 30, 24, 25, 26, 28 длиной 1600 миН-6,5м:

V4 = 1600 х 3,25 х 6,1 х 1,5 = 47,6 тыс. м2.

Всего прирост по блокам категории С2.составит 71,2 тыс. м3.

Общий прирост объёма добычи составит 162,3 тыс. м3.

Проектируемый баланс запасов месторождения приведен в таблице 2.3.3.1.

Таблица 2.3.3.1. Проектируемый баланс запасов по состоянию на 01.09.2004г

№№ п.п.

Показатели

Пустые породы

Полезное ископаемое




Всего

в т.ч. по категориям





С1

С2

1

Геологические запасы

241,5

4758,2

2736,7

2021,5

2

Потери (-) запасов: в бортах в подошве от совместной добычи

- - 241,5

1,55 293,2 -

- 152,0 -

1,55 141,2 -


Всего:

241,5

294,75

152,0

142,75

3

Прирост (+) пород: от совместной добычи

 -

 241,5

 125,5

 116,0

4

Промышленные запасы

-

4704,95

2710,2

1994,75

5

Прирост (+) пород: от примешивания

 -

 162,3

 91,1

 71,2

6

Проектные запасы (промышл. + прирост)

-

4867,3

2801,3

2066,0

2.4 Режим работы

В соответствии с техническим заданием, разработка карьера будет вестись сезонно, с апреля по ноябрь, за исключением перерыва на нерест рыбы (по согласованию с ФГУ «Верхневолжрыбвод»). Работы будут выполняться в течение навигации при непрерывной рабочей неделе. В июне-августе работы по добыче песка будут проводиться в светлое время суток с 900 до 2100, т.е. продолжительность суточной работы составляет 16 часов. В остальной период добычные работы планируется вести круглосуточно.

Коэффициент использования технологического комплекса при принятой технологии добычных работ составят: по производительности - 0,80, по времени - 0,65. Календарный годовой фонд рабочего времени - 180 дней, 4080 часов. Исходя из объемов промышленных запасов 4704,95 тыс. м3 и определенного заданием навигационного объема добычи песка 500,0 тыс. м3, обеспеченность карьера запасами составит 9,4 года. Общий объём навигационной добычи состоит из навигационного объема добычи песка 500,0 тыс. м3 и объёма совместно вынимаемых пустых пород вскрыши и составляет 524,0 тыс. м .

2.5 Добычные работы

.5.1 Выбор горно-транспортного оборудования

В соответствии техническим заданием, на месторождении планируется использование следующего оборудования и плавсредств. Для добычных работ - плавучие краны КПЛ-16-30 проекта Р-108 и земснаряд проекта Р-109, для перевозки добытого полезного ископаемого - несамоходный транспортный флот (баржи проекта Р-85 грузоподъёмностью 2500т) с помощью толкачей буксиров проекта 887 (Шлюзовой-133) и 112 (Дунайский-23).

Характеристика добычного оборудования приведена в таблице 2.5.1.1.

Таблица 2.5.1.1. Характеристика горно-транспортного оборудования

№№ п/п

Наименование

Ед. изм.

Параметры




КПЛ 16-30

ПЗС-25

1.

Грузоподъемность

т

16.0

-

2.

Класс Речного Регистра

~

0

0

3.

№№ проекта

~

Р-108

Р-109

4.

Размеры: – длина габаритная – ширина габаритная – высота надводная

 м м м

 52 16 10

 61,8 10,2 -

5.

Осадка средняя с грузом

м

1,08

1,26

6.

Осадка средняя порожнем

м

1,0

1,00

7.

Число мест для экипажа


9

9

8.

Автономность

суток

20

20

9.

Вылет стрелы: – макс. – мин.

 м м

 30 10

 - -

10.

Скорость: – подъема груза – изменения вылета стрелы

 м/мин м/мин

 47,5 45,0

 - -

11.

Частота вращения


1,25

-

12.

Высота подъема груза: – над водой – над палубой

 м м

 22,5 21,0

 - -

13.

Глубина опускания груза: – ниже уровня воды – ниже палубы

 м м

 15,5 18,0

 20,0 21,0


Расчетный навигационный объем добычи песка плавучим краном равен:

НАВ = Qсм х Псм х Кпл х Кп х 1/γ , где:

 - комплексная сменная (при 8-ми часовой смене)

норма выработки = 2035т, (по ЕКВН на погрузо-разгрузочные работы);

Псм - количество 8-мичасовых смен работы в навигацию, 510;

Кпл - коэффициент, учитывающий технологические перерывы, 0,8;

Кп - коэффициент использования оборудования, 0,7;

γ - плотность песка т/м3, 2.

WHАB= 2035 х 510 х 0,8 х 0,7 х 1/2 = 290600м3

Расчетный навигационный объем добычи песка земснарядом равен:

АB = Qчac x Пчас х Кпл х Кп, где:

 - часовая норма, выработки = 520м3/час (по данным порта);

Псм - количество часов работы в навигацию, 4080;

Кпл - коэффициент, учитывающий технологические перерывы, 0,8;

Кп - коэффициент использования оборудования, 0,65;

WHАB = 520 х 4080 х 0,8 х 0,65 = 1103200м3

Навигационный объем добычи песка согласно заданию составляет 500,0 тыс.м3, объём добычи горной массы с учетом совместной выемки пустых пород - 524,0 тыс.м3.

Предусмотренный техническим заданием годовой объём добычи песка могут добыть два плавучих крана КПЛ 16-30 проекта Р-108 или один земснаряд ПЗС-25 проекта Р-109. Состав технологического комплекса рекомендуется формировать исходя из этих показателей и с учетом устанавливаемых контролирующими организациями конкретных сроков и условий проведения добычных работ, определяемых каждую навигацию. Календарный план навигационной добычи приведен в таблице 2.5.1.2.

Таблица 2.5.1.2. Календарный план навигационной добычи.

Время отработки, год

№ блока, категория

Балансовые запасы, тыс. м3

Потери, тыс.м3

Примешивание от разбортовки, тыс.м3

Пустые породы

Навигационная добыча, тыс. м




В подошве

В бортах

Всего




1

С1-V

484,6

33,7

-

33,7

45,8

27,0

524,0

2-4

С1-V

68,4

4,7

-

4,7

6,5

4,0

1572,0


С1-IV

290,4

13,2

-

13,2

28,4

10,6



С1- III

699,2

27,1

-

27,1

0,0

22,5



С1-II

488,8

19,6

-

19,6

0,0

15,8


5-10

С1-II

328,7

13,1

-

13,1

0,0

14,4

2771,3


С1-I

57,0

2,5

-

2,5

10,4

2,0



С1-VI

319,6

38,1

-

38,1

0,0

32,0



C2-I

611,5

23,7

-

23,7

23,6

5,2



C2-II

1410,0

117,5

1,55

119,05

47,6

108,0


Всего


4758,2

293,2

1,55

294,75

162,3

241,5

4867,3


.5.2 Технология ведения добычных работ

Проведение добычных работ предусматривается выполнять в период, исключающий сроки весеннего запрета, в зависимости от конкретных условий нереста, по согласованию с ФГУ «Верхневолжрыбвод». В июле-августе работы по добыче песка должны проводиться только в светлое время суток с 900 до 2100, т.е. продолжительность суточной работы составляет 16 часов. В остальной период добычные работы можно вести круглосуточно.

В соответствии с Техническим заданием на разработку Рабочего проекта горнотехническими условиями и принятыми основными технологическими параметрами горных работ, отработка месторождения предполагается как гидромеханизированным способом, так и с использованием плавкрана КПЛ 16-30. И в том и в другом случае применяемое оборудование будет достаточно технологично для данного типа залежи.

Работа добычной техники предусматривается годовыми блоками, по характеру отработки - сериями снизу вверх. Длина серии без перекладки папильонажных якорей составляет 100м, ширина - 48 и 50м для плавкрана и землесоса соответственно. Расстояние между осями траншей принимается равным ширине корпуса добычного оборудования - для плавучего крана 16м, для землесоса -10м. Заложение рабочих откосов - 1:1,5.

Каждый разрабатываемый участок инструментально привязывается к берегу, после чего по ширине траншей и прорезей устанавливаются створные знаки. Установку оборудования на участок добычных работ проводят с участием маркшейдера предприятия, который определяет координаты угловых точек планируемых к отработке блоков, выносит в натуру угловые точки, определяет направление заходок и глубину отработки.

По окончании подготовки участка к эксплуатации, добычное оборудование с баржой ставится на заранее выбранный и обозначенный участок под руководством мастера. Став на якоря, плавучий кран или земснаряд производит погрузку добываемого песка в баржу. Разработка осуществляется вначале вдоль борта баржи, затем с носа и кормы. По мере выработки намечаемого участка до проектной глубины, добычное оборудование за счет якорей передвигается поперёк участка. При необходимости добычное оборудование с баржой вдоль участка передвигается буксирным теплоходом «Шлюзовой». Для лучшей остойчивости крана с носа баржи бросается один дополнительный якорь.

Добыча полезного ископаемого запланирована совместно с вскрышными породами с внешним разносом бортов, за исключением части борта вдоль береговой полосы у скважины 24, где с целью недопущения размыва береговой полосы предусмотрена внутренняя разбортовка.

Добычные работы предусматривается выполнять в период, исключающий сроки весеннего запрета, в зависимости от конкретных условий нереста, по ежегодному согласованию с ФГУ «Верхневолжрыбвод».

Разработка полезной толщи проектируется одним уступом земснарядом Р-109 или плавкраном КПЛ-16-30 траншейными заходками вверх по течению реки.

Технология работы землесоса на водохранилище.

Для земснаряда принципиальное значение имеет выбор способа разработки промышленного песчаного карьера - траншейный или папильонажный. Производительность земснаряда при работе папильонажным способом на несвязанных (песчаных) грунтах ниже, чем при работе траншейным способом и зависит от толщины снимаемого слоя грунта. Траншейный способ разработки серий, т.е. отдельных участков карьера применим на песчаных несвязных грунтах, легко осыпающихся с откосов в процессе образования траншеи. При траншейном способе работе обеспечивается более полная загрузка грунтового насоса грунтом и соответственно большая производительность, чем при работе папильонажным.

С учетом вышесказанного, принятая проектом технологическая схема -траншейная. Землесос перемещается вдоль траншеи с заглубленным наконечником на уровне залегания песчаной смеси. Уровень залегания смеси определяется по геологоразведочным данным и насыщению пульпы песком. Положение траншей на местности фиксируется продольными створами, которые разбиваются для каждой пары траншей на их стыке. Местоположение створных вех и самого землесоса в процессе работы необходимо периодически контролировать маркшейдерской службой предприятия. Длину серий и ширину траншей устанавливают с учетом местных условий и типа применяемого оборудования. Для землесоса Проекта Р-109 с учетом степени износа оборудования длина серий принимается 100 - 400м. Ширину одной серии принимаем - 50м, т.к. без перекладки якорей можно пройти максимум 5 траншей шириной по 10м.

Незначительные, в пределах ширины траншеи продольные перемещения грунтозаборного устройства (сосуна) земснаряда обеспечит полноту отработки блока, и позволит минимизировать потери в подошве полезного ископаемого. (Рис 3). В связи с отклонением землесоса от прямолинейных направлений траншей действительная выработка серии носит неупорядоченный характер. На поперечных профилях серии в ряде случаев бывает трудно определить положение разработанных траншей и параллельность движения землесоса. Боковые отклонения землесоса от створа в процессе разработки траншеи приводит к значительным пропускам выработки песчаной смеси. Параллельность траншей достигается при управлении перемещением землесоса с помощью системы «Автоствор» (точность 0,5м).

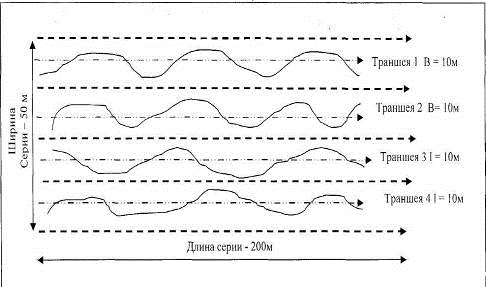

Рис 3.

Установка землесоса на месте работ. При установке земснаряда на месте работ должны быть рационально использованы все имеющиеся самоходные суда - буксировщик, мотозавозня. К разрабатываемой серии первым должен быть подведен землесос. Теплоход подводит его к началу серии для укладки мотозавозней кормовых папильонажных якорей. Носовые якоря завозит мотозавозня, а теплоход подводит к землесосу баржу. После закладки якорей землесос, выйдя в створы, приступает к работе.

Когда траншея пройдена на всю длину серии до контрольного створа, землесос переводится на следующую траншею. Для этого нужно приподнять грунтозаборное устройство над уровнем дна и, сматывая передние троса, спускать землесос до следующего контрольного створа, пройдя ниже его на 3-5м после того, как будет проверено нахождение землесоса в створе новой траншеи, опускают грунтозаборное устройство и по поступлению грунта в рефулерную установку включают передние лебедки. По мере перемещения землесоса продолжают заглубление в грунт всасывающего наконечника с расчетом, что полное заглубление наконечника должно завершиться к моменту выхода землесоса на нижний контрольный створ разрабатываемой серии. Скорость заглубления нужно регулировать визуально ориентируясь на натяжение рамоподъемного троса. По окончании разработки последней траншеи данной серии землесос спускается к началу первой траншеи следующей серии.

Управляя работой землесоса, следует назначать ее режим из условия достижения наибольшей производительности, возможной в условиях данной серии. Производительность землесоса зависит от ряда факторов, изменяющихся в процессе работы. Поэтому режим работы землесоса не остается постоянным для всей траншеи в процессе ее разработки и должен постоянно регулироваться в зависимости от фактических условий работы. При выполнении работ производительность землесоса чаще ограничивается условиями разработки грунта. К ним относится: малая мощность снимаемого слоя грунта, плотность и засоренность грунта, несоответствие всасывающего наконечника грунту или глубине разработки, недостаточная держащая способность якорей.

Перечисленные признаки характеризуют лимитирующую роль грунтозабора лишь в том случае, если соблюдается плавное регулирование рабочего режима. Рывки, резкие изменения скорости вращения лебедок и глубины опускания грунтозаборного устройства ведут к нарушению режима работы земснаряда.

Технология работы плавкраном.

Работа с плавкрана КПЛ-16-30 планируется одним уступом траншейным способом за один проход.

Участок разбивается на серии шириной, равной вылету стрелы (48м), по границам серии выставляются створные знаки.

Технология добычных работ плавучим краном состоит в том, что по выставленным на местности створам кран устанавливают в начале траншеи. После разработки первой полосы на заданную глубину кран переставляют на вторую и т.д.

Погруженный на дно водоема в открытом состоянии грейфер при его подъеме, закрываясь, захватывает грунт и отделяет его от дна, для повторного наполнения грейфера грунтом он должен быть опущен на смежный участок на расстоянии 1,5 следа грейфера от первого. Третье наполнение грейфера производится между первым и вторым следами.

Поднятый песчаный материал поступает в барже проекта Р-85 и далее направляется потребителю.

2.6 Водные подходы и рейды

Вывоз погруженного в суда песка предусмотрен в толкаемых составах с жестким счалом, состоящих из одной баржи и буксирного теплохода. Характеристики расчетных типов судов транспортного флота, принятых проектом, приведены в таблице 2.6.1.

При определении требуемых габаритов водных подходов рейдов за расчетный принят толкаемый состав из теплохода проекта Р-887 и баржи проекта Р-85 общей длиной 112,5м, шириной 14,04, и осадкой 2,08м.

В пределах всего месторождения глубины позволяют использовать без ограничения бункерные баржи с осадкой 2,7м (проект Р-85), т.к. минимальная глубина в пределах контура месторождения (профиль VII) составляет пять метров.

Водные проходы к рейду стоянки порожних составов и к месторождению запроектированы с максимальным использованием естественных глубин в непосредственной близости от карьера. Расчетные глубины на водном подходе к месторождению и к рейду с учетом осадки судна с грузом соответствуют установленной гарантированной глубине на транзитном судовом ходу.

Транзитный судовой ход в районе месторождения проходит ближе к левому берегу, а справа ограничен месторождением.

Гарантированные габариты пути по транзитному судовому ходу, установленные от проектного уровня, составляют: глубина - 4,0 м, ширина -100 м, радиус закругления - 400 м. Фактическая глубина судового хода достигает 10 м.

В соответствии с рекомендациями «Норм технологического проектирования на внутренних водных путях Российской Федерации», 1994г. требуемые габариты водных подходов составляют:

0 ширина с учетом дрейфа - 50,0м;

1 глубина - 2,6м;

2 минимальный радиус закругления -350м.

Расчетные глубины на водном подходе к месторождению и к рейду с учетом осадки судна с грузом соответствуют установленной гарантированной глубине, дноуглубительные работы по их образованию не требуются.

Для отстоя судов в ожидании погрузки и выполнения рейдово-маневровых работ в районе месторождения предусматривается организация рейда прибытия порожних судов. В связи с тем, что весь объем продукции перевозится в тоннаже с закрепленной тягой, рейд отправления не предусматривается. В зависимости от продолжительности разработки месторождения, суточного судооборота и времени обработки судов у добычного оборудования, рейд рассчитан на одновременную стоянку пяти составов.

При постановке составов из одной баржи и буксира-толкача в одну линию, размеры рейда составят: длина 250 м, ширина - 100 м, глубина -2,5м.

Стоянки судов на рейде предусматриваются на собственных якорях.

При отсутствии под погрузкой судов у добычного оборудования, подача составов будет производиться непосредственно закрепленным к барже буксиром, без постановки их на рейд прибытия.

При разработке месторождения рейд прибытия организуется у 503 км с.х. и 498 км с.х. Границы рейда обозначаются знаками на берегу и вехами на воде.

Планируется следующая схема водных подходов к разрабатываемому блоку месторождения и к рейду прибытия порожних судов:

.         Для флота, следующего снизу:

заход на разрабатываемый участок и рейд прибытия осуществляется после 498 км с. х.;

заход на разрабатываемый участок с рейда прибытия предусматривается без выхода на судовой ход непосредственно к разрабатываемому блоку;

.         Для флота, следующего вверх:

          заход на разрабатываемый участок и рейд прибытия осуществляется перед 502 км с. х.;

Водные подходы и рейды оборудуются навигационными и рейдовыми знаками по ГОСТ 26600-85. Плавучие и береговые навигационные знаки устанавливаются на местности в зависимости от производства добычных работ на конкретном участке.

Характеристика транспортных судов.

Наименование

№№ проекта

грузоподъемность, мощность

основные размеры, м




длина

ширина

осадка

Теплоход «Шлюзовой-133»

Р-887

460кВт

24,4

8,0

2,2

Теплоход «Дунайский-23»

Р-112

970 кВт

41,05

9,47

2,27

Баржа трюмная

Р-85

2500т

88,1

14,04

2,08


.7 Организация перевозок

Перевозка добытого полезного ископаемого предусматривается баржами проекта Р-85 грузоподъёмностью 2500т. В качестве толкача используются теплоходы проекта Р-887 и Р-112.

Выгрузка добытого песка производится на причал ООО «Ярославский речной порт» или на причалы заказчиков.

Техническая характеристика транспортных судов приведена в таблице 2.6. Работу флота и плавмеханизации организует диспетчерская служба предприятия по радиосвязи. Сменные диспетчера ведут график движения судов, обработку судов плавмеханизации по добыче и выгрузке, принимают заявки и организуют обслуживание судов и плавмеханизации.

2.8 Расчет судооборота и потребности во флоте на навигацию

Расчет судооборота и потребности во флоте выполнены в соответствии с плановыми объемами, организацией перевозок, дальностью транспортировки, расчетными типами судов и их загрузкой, продолжительностью добычных работ и коэффициентами неравномерности перевозок.

Потребность во флоте (для расчета принята баржа Р-85 и плавкран КПЛ-16-30) определена формулой:

= Wпн: (Vc x Кн), шт.

где: Wпн - общий объем перевозок в навигацию - 524,0 тыс. м3;

Vc - объем перевозки одним судном, м;

К„ - коэффициент неравномерности работы флота (0,8).

, м

где: Сс - грузовместимость судна, т (2500);

у - объемный вес песка, т/м3 (2,0);

Тп - проектная продолжительность навигации, час - 4080;

Tog - время оборота судна, час.

Тоб = Тпог + Твыг + Тгр + Тпор, где:

Т пог - время погрузки судна,

Тпог = Тпод + Тшв + Тз + Тод + То, час, где:

Тпод - время подхода судна, час - 0,17;

Тшв - время на швартовку судна, час - 0,25;

Тз - время загрузки судна, час

Тод - время на замер осадки и оформление документов, 0,17час;

То - время на отшвартовку судна и отход, час - 0,33.

, час  часа, где

От- техническая производительность плавкрана, м3 /час - 254,0

Тпог = 0,17 + 0,25 + 4,9 + 0,17 + 0,33 = 5,82 час.

Т выг - время выгрузки судна, Твыг = Т под + Тшв + Тв + То, час, где:

Тв - время выгрузки песка плавкраном из судна, час

, час  часа, где

Твыг = 0,17 + 0,25 + 4,9 + 0,33 = 5,65 час.

Т гр - время движения судна с грузом, Тгр = Lтp / (Vтp + Vт) час, где:

Lтp - расстояние перевозки, км - 20,0;

Vтp - скорость груженого судна, км/час - 10,0;

Vт - скорость течения реки, км/час - 2,0.

Тпор - время движения судна без груза, Тпор = Lтp / (Vпop + Vт), час,

Vпop - скорость движения порожнего судна, км/час

Время оборота судна Тоб = 5,82 + 5,65 + 1,66 + 2,0 =15,1 час

Объем перевозки одним судном за навигацию

Потребность в баржах Р-942

При выгрузке добытого песка на причал ООО "Ярославский речной порт потребуется 2 баржи Р-85 и 2 буксира. При выгрузке песка на причалы заказчиков расчет судооборота и потребности во флоте выполняется аналогично и приводится в годовых планах развития горных работ. Расчет барж для варианта загрузки земснарядом выполнен аналогично. Результаты расчета и принятых исходных величин приведены в таблице 2.8.1.

Таблица 2.8.1. Расчет потребности флота

№№

Показатели

Ед. изм.

Значение




КПЛ 16-30

ПЗС-25




Р-85

1.

Грузовместимость судна

т

2500

2500

2.

Время подхода судна

час

0,17

0,17

3.

Время на швартовку

час

0,25

0,25

4.

Время на загрузку судна

час

4,9

2,4

5.

Время на замер осадки и оформление документов

час

0,17

0,17

6.

Время на отшвартовку и отход

час

0,33

0,33

7.

Время погрузки судна

час

5,82

3,32

8.

Расстояние перевозки

км

20

20

9.

Скорость груженого судна

км/час

10,0

10,0

10.

Скорость течения

км/час

2,0

2,0

11.

Время груженого судна

час

1,66

1,66

12.

Расчетная производительность погрузочного оборудования

м3 /час

254

520

13.

Время выгрузки судна

час

5,65

3,15

14.

Скорость порожнего судна

км/час

10

10

15.

Время оборота судна

час

15,1

10,1

16.

Продолжительность работы на месторождении в навигацию

час

4080

4080

17.

Объем перевозок одним судном в навигацию

тыс. м3

337,7

505,0

18.

Объем перевозок в навигацию

тыс. м3

524,0

524,0

19.

Потребность во флоте

ед.

2

1,3


2.9 Специальные и вспомогательные работы. Комплексное обслуживание флота

Система комплексного обслуживания флота и добычного оборудования (КОФ) включает в себя ряд операций и услуг, направленных на обеспечение их всем необходимым для осуществления производственной деятельности с учетом охраны окружающей среды по схеме, согласованной с контролирующими организациями. Комплексное обслуживание флота намечается с помощью вспомогательного флота, имеющегося в ОАО «Ярославский речной порт». Транспортный флот предусматривается обслуживать на рейде прибытия или в пунктах выгрузки, а добычную технику непосредственно на месте погрузки. Для обеспечения КОФ предусматривается выполнять следующие операции с использованием соответствующих судов вспомогательного флота.

1. Снабжение транспортного флота и добычного оборудования топливом и смазкой - баржами проекта Р-93 грузоподъемность 607 т.

2. Снабжение транспортного флота и добычного оборудования водой - через специальное судно - водолей М-192.

3. Сбор с судов хозбытовых отходов и стоков, сухого мусора и подсланевых вод очистительной станцией проекта 354 мощностью 150 л.с. и грузоподъемностью 150 т. с последующей передачей их на специализированный причал.

Имея в своем распоряжении дизель-электрические установки на плавкране и земснаряде, разработка месторождения будет вестись без внешнего потребления электроэнергии. Разводка якорей земснаряда проводится мотозавозью.

В соответствии с письмом Минречфлота РСФР от 24.04.84г. №50, нормы накопления отходов приняты:

0 хозяйственно-бытовые сточные воды - 100 л/чел, в сутки,

1 подсланевые воды - 0,5м3/сут.,

2 сухой бытовой мусор - 0,002м3/чел. сутки,

3 пищевые твердые отходы - 300 г/чел, сутки.

Объемы накопления и сдачи этих загрязнителей за навигацию составляют:

4 хозяйственно-бытовые сточные воды - 24м3,

5 подсланевые воды - 4м3,

6 сухой бытовой мусор-1,5м3,

7 пищевые твердые отходы - 1,0м3.

Для сбора указанных загрязнений имеется очистительная станция (ОС). Сдача станцией ОС собранных загрязнителей всех видов будет проводиться на специальном причале в г. Ярославле. Заправка топливом и маслами производиться с использованием закрытой бункеровки, что полностью предотвращает попадание нефтепродуктов в воду.

III.
БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТНЫХ РЕШЕНИЙ

В настоящем разделе рассмотрены основные мероприятия по обеспечению безопасного ведения горных работ, план ликвидации аварий, охрана воздушной среды, водоемов и охрана недр.

3.1 Основные законодательные, нормативные и разрешительные документы, регламентирующие промышленную безопасность

Настоящий раздел дипломного проекта разработан в соответствии с основными нормативными документами, регулирующими промышленную безопасность, в условиях данного месторождения при выбранной технологической схеме отработки. Основные нормативные документы представлены в таблице 3.1.1.

Таблица 3.1.1. Основные нормативные документы

№ п/п

Наименование документа

Утверждено, (согласовано) дата, №

1. Законодательные документы

1.1

ФЗ «Об охране окружающей среды»

Гос. дума, 20.12.2001., № 7-ФЗ

1.2

ФЗ «О санитарно - эпидемиологическом благополучии населения»

Гос. дума, 12.03.99., № 52-ФЗ

1.3

ФЗ «О промышленной безопасности опасных производственных объектов»

Президент РФ, 27.07.97., № 116-ФЗ

1.4

ФЗ «О недрах»

Президент РФ, 21.02.92, № 2395-1

1.5

ФЗ «Об основах охраны труда в Российской Федерации»

Президент РФ, 17.07.99., № 181-ФЗ

1.6

ФЗ «Об охране атмосферного воздуха»

Гос. дума, 02.04.99., № 96-ФЗ

2. Нормативные документы

2.1

Правила организации и осуществления производственного контроля за соблюдением требований промышленной безопасности на опасном производственном объекте

Правительство РФ, 10.03.99., № 263

2.2

Положение о расследовании и учете несчастных случаев на производстве

Правительство РФ, 11.03.99., № 279

2.3

Единые правила безопасности при разработке месторождений полезных ископаемых открытым способом (ПБ 03-498-02)

ГГТН России, 09.09.02., № 57

2.4

Правила охраны недр (ПБ 07-601-03)

ГГТН России, 06.06.03., № 71

2.5

Инструкция по производству маркшейдерских работ (РД 07-603-03)

ГГТН России, 06.06.03., № 73

2.6

Методические рекомендации по организации производственного контроля за соблюдением требований промышленной безопасности на ОПО (РД 04-355-00)

ГГТН России, 26.04.2000, № 49

2.7

Положение о порядке предоставления права руководства горными и взрывными работами в организациях, на предприятиях и объектах, подконтрольных Госгортехнадзору России (РД-03-193-98)

ГГТН России, 19.11.97., № 43

2.8

Положение о порядке представления, регистрации и анализа в органах Госгортехнадзора России информации об авариях и несчастных случаях и утратах ВМ

ГГТН России, 02.10.2000, № 101

2.9

Положение о порядке технического расследования причин аварий на опасных производственных объектах (РД 03-293-99)

ГГТН России, 08.06.99., № 40

2.10

Инструкция по наблюдениям за деформациями бортов, откосов и отвалов на карьерах и разработке мероприятий по обеспечению их устойчивости

ГГТН СССР, 12.07.70.


3.2 Характеристика проектируемого объекта

Проектируемый карьер по добыче песка по классификации "Норм технологического проектирования предприятий нерудных строительных материалов", ОНТП 18-85, п.п. 2.1.5, 2.5.2, таблица 2.33, относится к мелким.

В соответствии со строительными нормами и правилами "Инженерно-технические мероприятия гражданской обороны", СНиП 2.01.51-90, проектируемый карьер не являются прицельным объектом нанесения ядерных ударов и классифицируется по категориям гражданской обороны (ГО) как инекатегорированный". Такие объекты в военное время остаются вне зон разрушения. В особый период решение о прекращении производственной деятельности объекта принимает территориальный штаб ГО.

Учитывая незначительную численность производственного персонала на проектируемом объекте и категорию объекта по классификации ГО (некатегорированный), разработка мероприятий по гражданской обороне не требуется и не планируется. При возникновении опасности радиационного заражения по сигналу территориального штаба ГО, персонал карьера должен срочно эвакуироваться на всех имеющихся транспортных средствах в г. Ярославль, и разместиться в городском противорадиационном укрытии.

3.3 Мероприятия по обеспечению безопасности производства горных работ

Таблица 3.3.1. Мероприятия по обеспечению безопасности производства горных работ

№ п/п

Наименование мероприятий

Срок исполнения

Исполнитель

1.

Составление и согласование в установленном порядке плана ликвидации аварий (ПЛА)

1 квартал 2010 г. до начала работ

Зам. нач. ЦГР, нач.МС

2.

Организация обучения и проведение очередной аттестации и проверки знаний правил и инструкций по охране труда у рабочих карьера в комиссии предприятия

Согласно плана-графика

Начальники ЦГР, ПГР, МС, УКП

3.

Проведение очередных инструктажей по ТБ на рабочем месте

Ежеквартально

Вахтенный начальник

4.

Знакомство персонала с технологической документацией (план развития горных работ, ПЛА, паспорт плавкрана или земснаряда, положения о производственном контроле и нарядной системе и др.)

За 10 дней до начала работ

Зам.нач.ЦГР

5.

Обеспечение рабочих мест коллективными средствами защиты, спасательными средствами, плакатами по технике безопасности, инструкциями по охране труда

Постоянно

Главный инженер

6.

Обеспечение рабочих мест противопожарным оборудованием в соответствии с табелем оснащения, согласованным с Ростехнадзором

Постоянно

Главный инженер

7.

Оснащение земснаряда, плавкрана, транспортных и рейдовых судов УКВ радиосвязью

До начала работ

Главный инженер

8.

Ограждение створными знаками границ карьера на берегу

До начала работ

Маркшейдер

9.

Ограждение буями границ ведения горных работ на воде

В процессе разработки

Маркшейдер

10.

Обеспечение технического руководства работами в каждой смене лицом, имеющим соответствующее образование

В течение сезона работ

Генеральный директор

11.

Проведение страхования ответственности за причинение вреда третьим лицам и окружающей природной среде

Постоянно

Первый заместитель генерального директора


3.4 Мероприятия по улучшению санитарно-гигиенических условий труда

Таблица 3.4.1. Мероприятия по улучшению санитарно-гигиенических условий труда

№ п/п

Наименование мероприятий

Срок выполнения

Исполнитель

1.

Проведение предварительного медицинского освидетельствования работников предприятия

При приеме на работу

Инспектор по кадрам

2.

Проведение периодического медицинского освидетельствования рабочих горного производства

1 раз в год

Инспектор по кадрам

3.

Обучение рабочих правилам оказания первой помощи пострадавшим

1 раз в год

Зам. нач. ЦГР

4.

Проверка знаний рабочими правил оказания первой помощи пострадавшим в комиссии предприятия

1 раз в год

Зам.ген.дир. по эксплуатации

5.

Организация в бытовом помещении санитарного поста, в котором должны находиться носилки и медицинская аптечка первой помощи

Перед началом работы

Зам. нач. ЦГР

6.

Обеспечение персонала добывающего оборудования и плавсостава аптечками первой медицинской помощи

Постоянно

Зам. нач. ЦГР

7.

Обеспечение рабочих участков спецодеждой согласно действующих норм (включая спецобувь, индивидуальные средства защиты, спасательные принадлежности)

Постоянно

Генеральный директор

3.5 Противопожарные мероприятия

Таблица 3.5.1. Противопожарные мероприятия

Мероприятия по предупреждению аварий

Мероприятия по ликвидации последствий аварий

1

1.1. Обеспечение мест хранения смазочных и горючих материалов средствами автоматического пожаротушения

1) Организация тушения пожара силами персонала предприятия


1.2. Периодическая проверка исправности оборудования службой главного механика (еженедельно)

2) Организация ремонта аварийного оборудования


1.3. Исключение хранения на горных машинах бензина и других легковоспламеняющихся веществ

3) Переаттестация персонала по противопожарной безопасности с рассмотрением причин и последствий аварий


3.6 План ликвидации аварий

.6.1 Краткая характеристика объекта

Габаритные размеры понтона:

Длина L=62,8 м, ширина В=10,23 м, высота Н=9,73 м.

Осадка порожнем (средняя) - 1,11 м.

Осадка в грузу (средняя) - 1,26 м.

Материал корпуса - сталь Вст.3 сп.4ГОСТ 5521-76.

Способ изготовления - сварной.

Число продольных переборок 2 шт. р-н 23-47 шп.

Число поперечных переборок 8 шт. 0,12,23,39,47,74,80,92 шп.

Число палуб - 2 шт. в т.ч. тентовая.

3.6.2 Технология производства

Работа добычной техники предусматривается блоками траншейным способом в один слой за один проход. Каждый блок разбивается на серии траншей. Длина серии без перекладки папильонажных якорей составляет 100 метров, ширина - 50 метров. Расстояние между осями траншей принимается равным ширине корпуса добычного оборудования - для землесоса - 10 метров. Заложение рабочих откосов - 1:1,5.

По окончании подготовки участка к эксплуатации, добычное оборудование с баржой ставится на заранее выбранный и обозначенный участок под руководством мастера. Встав на якоря, земснаряд производит погрузку добываемого песка в баржу. Разработка осуществляется вначале вдоль баржи, затем с носа и кормы. По мере выработки намечаемого участка до проектной глубины, добычное оборудование за счет якорей передвигается поперек участка. При необходимости добычное оборудование с баржой вдоль участка передвигается буксирным теплоходом.

Предприятие страхует гражданскую ответственность за причинение вреда жизни, здоровья или имущества других лиц и окружающей среды в случае аварии на опасных производственных объектах (ОПО). Подводный карьер добычи песчано-гравийного материала, ПЗС-500-25 - технологическое оборудование на ОПО. На предприятии разработано Положение о производственном контроле за соблюдением требований промышленной безопасности на опасных производственных объектах, разработан план мероприятий по осуществлению производственного контроля на 2010 год. Для ПЗС-25 наиболее вероятны чрезвычайные ситуации:

пожары и возгорания материалов и технологического оборудования;

разрушение основных узлов и элементов добывающего оборудования;

падение людей за борт добывающего оборудования;

затопление или опрокидывание добывающего оборудования;

срыв якорей и неконтролируемое движение добывающего оборудования;

посадка на мель добывающего оборудования.

3.6.3 Распределение обязанностей между отдельными лицами, участвующими в ликвидации аварий, и порядок их действий

1.       Зам. генерального директора по эксплуатации

.1. Немедленно приступает к выполнению мероприятий, предусмотренных в оперативной части плана ликвидации аварии (в первую очередь по спасению людей, застигнутых аварией на объекте открытых горных работ), и контролирует их выполнение.

При ведении аварийно-спасательных работ и работ по ликвидации аварии обязательными являются только распоряжения ответственного руководителя работ по ликвидации аварии.

1.2.    Находится постоянно на командном пункте ликвидации аварии.

Командным пунктом является диспетчерская погрузочных работ.

Для оперативного ведения работ по спасению людей и ликвидации аварии, ведения документации на командном пункте устанавливается не менее двух параллельных аппаратов связи.

В период ликвидации аварии на командном пункте могут находиться только лица, непосредственно связанные с ликвидацией аварии.

На начальной стадии возникновения и развития аварии организацию и руководство работами по ликвидации аварии до прибытия технических руководителей обязан проводить диспетчер погрузочных работ.

Диспетчер, получив известие об аварии, обязан немедленно ввести в действие соответствующую позицию ПЛА.

При ликвидации продолжительных аварий ответственный руководитель работ имеет право кратковременно оставлять командный пункт для отдыха, назначив вместо себя заместителя технического руководителя организации или другое лицо технического надзора, подготовленное для выполнения этих обязанностей. О принятом решении ответственный руководитель обязан сделать соответствующую запись в оперативном журнале или издать распоряжение.

.3. Проверяет вызваны ли подразделения аварийно-спасательной службы, пожарная команда, обеспечено ли оповещение производственного персонала объекта об аварии.

.4. Выявляет число рабочих, застигнутых аварией, организует охрану опасной зоны согласно постов охраны и обеспечивает допуск людей на аварийный объект по пропускам.

.5. Руководит работами согласно ПЛА.

.6. Ведет оперативный журнал.

.7. Принимает и анализирует информацию о ходе спасательных работ, отдает распоряжения по организации взаимодействия служб производственного объекта.

.         Руководитель аварийно-спасательных работ

2.1. Находится на командном пункте.

.2. Руководит работой оперативной группой №1 в соответствии с планом ликвидации аварии, выполняет задания ответственного руководителя работ по ликвидации аварии и несет ответственность за выполнение спасательных работ.

.3. Систематически информирует ответственного руководителя работ по ликвидации аварий о ходе спасательных работ.

В случае разногласия между командиром аварийно-спасательного формирования и ответственным руководителем работ по ликвидации аварии обязательным для выполнения является решение ответственного руководителя.

Командир подразделения аварийно-спасательного формирования - спасательных работ выполнит принятое решение. Если указанное решение противоречит Уставу аварийно-спасательного формирования, командир обязан выполнить это решение, при этом зафиксировать особое мнение в оперативном журнале по ликвидации аварии.

3.       Руководитель (технический руководитель) организации

3.1. Оказывает помощь в ликвидации аварии, не вмешиваясь в оперативную работу, выполняя оперативные задания ответственного руководителя работ по ликвидации аварии.

.2. Принимает меры по переброске на аварийный объект людей, машин, оборудования и материалов, необходимых для ликвидации аварии.

.3. Организует питание личного состава аварийно-спасательных формирований и производственного персонала, задействованных на ликвидации аварии.

.4. Предоставляет горноспасателям помещения для отдыха и базы.

4.       Руководители производственного подразделения

4.1. Обязаны немедленно прибыть на командный пункт и доложить о своем прибытии ответственному руководителю по ликвидации аварии.

.2. Организовать медицинскую помощь пострадавшим.

.3. Организовать проверку по принятой системе учета производственного персонала, находящегося в опасной зоне, а также выведение его за ее пределы.

.4. По требованию ответственного руководителя работ по ликвидации аварии привлекает к ликвидации аварии опытных рабочих и лиц горного надзора, а также обеспечивает дежурство рабочих для выполнения срочных поручений.

.5. Руководят работой транспорта на производственном объекте.

.6. Организуют охрану опасной зоны, инструктируют постовых.

5.       Главный механик и главный энергетик производственного подразделения

5.1. Обеспечивают бесперебойную подачу электрической энергии или ее отключение.

.2. Принимают меры по обеспечению аварийных работ дополнительным оборудованием.

.3. Докладывают ответственному руководителю о выполненных распоряжениях.

6.       Диспетчер погрузочных работ

После получения извещения об аварии немедленно извещает всех должностных лиц организации и учреждений согласно списку (приложение 1.3.)

После получения извещения об аварии диспетчер прекращает разговоры с лицами, не имеющими непосредственно отношения к происшедшей аварии, и обеспечивает первоочередность переговоров лиц, связанных с ликвидацией аварии.

3.6.4 Оперативная часть плана ликвидации аварии

Таблица 3.6.4.1. Оперативная часть плана ликвидации аварии

Мероприятия по спасению и ликвидации аварии

Лица, ответственные за выполнение мероприятий и исполнители

Местонахождение средств, для спасения людей, ликвидации аварии

Действия аварийно-спасательных организаций

1

2

3

4

Вид аварии: 1. Пожары, возгорания материалов и технологического оборудования

Оповещение звуковыми сигналами (сирена) с дублированием голосом по громкоговорящей связи членов экипажа, по радиостанции УКВ - диспетчерской службы. Приведение в действие средств пожаротушения и тушение пожара согласно расписания действия экипажа по сигналу «Пожарная тревога»

1. командир ПЗС-25 2. механик ПЗС-25 3. 1-й пом. командира-1-й пом. механика ПЗС-25 4. 1-й пом. командира-1-й пом. механика ПЗС-25

Пожарный насос находится в машинном отделении главного ДВС. Кнопка включения: на эл.щите у пожарного насоса в м.о. Переносные средства пожаротушения находятся на штатных местах согласно «Плана размещения средств пожаротушения» Мед. аптечка находится в рубке управления

По плану ликвидации пожара, принимаемому на месте

Вид аварии: 2. Посадка земснаряда на мель

Вахтенный начальник оповещает работающую смену, прекращает работу ПЗС. Сообщает о случившемся диспетчеру погрузработ. Под руководством вахтенного начальника проверяются трюма на водотечность, проводятся замеры глубин у бортов ПЗС. Определяется площадь понтона ПЗС, находящегося на мели. Ответственный руководитель работ организует работы по снятию ПЗС с мели с помощью буксирных теплоходов.

1. командир ПЗС-25 2. механик ПЗС-25 3. 1-й пом. командира-1-й пом. механика ПЗС-25 4. 1-й пом. командира-1-й пом. механика ПЗС-25

Аварийно-спасательный инвентарь находится в кладовой. Левый борт гл. палуба

По плану ликвидации аварии, с уточнением на месте

Вид аварии: 3. Разрушение основных узлов и элементов земснаряда

Прекращение работы основного технологи-ческого оборудования ПЗС. Вывод людей из опасной зоны, оказание первой медицинской помощи, если таковая необходима. Оповещение звуковым сигналом с дублированием голосом по громкоговорящей связи членов команды ПЗС-25. Сообщение о случившемся через диспетчера погрузработ эксплуатационному и техническому руководству АО. Первичная оценка ситуации, принятие мер к ликвидации аварийных разрушений основных узлов и элементов земснаряда

1. командир ПЗС-25 2. механик ПЗС-25 3. 1-й пом. командира-1-й пом. механика ПЗС-25 4. 1-й пом. командира-1-й пом. механика ПЗС-25

Эл.сварочное, газорезное оборудование на тентовой палубе у надстройки. Технологические г/п краны - на носу - 1 шт. - на корме - 1 шт. - у шахты напорного пульпопровода - 1 шт. Мед. препараты - в рубке управления

С учетом оценки аварии по ситуационному плану

Вид аварии: 4. Падение людей за борт земснаряда

Член команды, увидевший человека за бортом земснаряда, немедленно объявляет тревогу «Человек за бортом» Бросает спасательный круг с линем. Члены команды под руководством вахтенного начальника проводят работы по подъему людей на борт земснаряда и оказания первой мед. помощи

1. командир ПЗС-25 2. механик ПЗС-25 3. 1-й пом. командира-1-й пом. механика ПЗС-25 4. 1-й пом. командира-1-й пом. механика ПЗС-25

Круги спасательные на тентовой палубе у надстройки - 2 шт. На главной палубе: Левый борт - 2 шт. Правый борт - 2 шт. На корме - 1 шт. Жилеты спасательные в жилом помещении Мед. препараты в рубке управления

При необходимости вызов ЕСС по тел.01 по мобильной связи или через диспетчера погрузработ. Доставка специалистов ЕСС на борт ПЗС и эвакуация пострадавших


3.7 Охрана воздушной среды

.7.1 Охрана атмосферного воздуха и воды от загрязнения атмосферными выбросами

Данный раздел разработан в соответствии с требованиями следующих, нормативных документов:

Методике расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий. ОНД-86 Госкомгидромет. 1986г.

-Инструкция о порядке рассмотрения, согласования и экспертизы воздухоохранных мероприятий и выдачи разрешения на выброс загрязняющих веществ в атмосферу по проектным решениям. ОНД 1-84. Госкомгидромет СССР, 1984.

-Методические указания. Регулирование выбросов при неблагоприятных метеорологических условиях. РД 52.04.52-85. Госкомгидромет СССР, 1985.

-Инструкция по нормированию выбросов (сбросов) загрязняющих веществ в атмосферу и в водные объекты. Госкомприрода СССР, 1989.

Методика проведения инвентаризации выбросов загрязняющих веществ в атмосферу для автотранспортных предприятий (расчетным методом). Мин. транс РФ, 1998г.

3.7.2 Исходные данные

При добыче песка используется техника, работающая на дизельном топливе: земснаряд мощностью 425 кВт и плавкран мощностью 330кВт. Загрязнение атмосферного воздуха в районе расположения горного отвода "Приволжского" являются выхлопные трубы добывающего оборудования. Для расчета выбран вариант одновременной работы добывающего оборудования. Контур горного отвода "Приволжского" растянут на длину 3 км и находится между Летешовкой и Устьинской грядой. Минимальное расстояние от берега до местонахождения добывающего оборудования составляет 160м.

3.7.3 Анализ величин приземных концентраций загрязняющих веществ

Загрязнения в районе "Приволжского" месторождения при расположении добывающего оборудования на самом близком расстоянии от ГГО, составляют не выше 7% от ПДКм.р. для населенных мест. По

Наибольшие уровни загрязнения достигаются в точках максимальных концентраций на расстоянии 25 метров от расположения оборудования, но нигде не превышают ПДКм.р. для населенных мест. Жилых мест на таком расстоянии для месторождения не наблюдается.

Все остальные населенные места находятся на расстоянии больше 200 метров от места добычи и потому концентрации там будут еще меньше.

3.7.4 Выводы

Уровни загрязнения, которые могут создаваться источниками в пределах горного отвода месторождения "Приволжского", не превышают 0.1 ПДК (10% от ПДКм.р.) для ближайшего населенного пункта.

Точки максимальных концентраций находятся на расстоянии 25 метров от источника выделения загрязняющих веществ, но не превышают ПДКм.р. ни по одному веществу.

Добывающее оборудование "Приволжского" месторождения не оказывает значительного влияния, как на воздушный бассейн в районе расположения, так и, при отсутствии прогрессирующего закисления водохранилища, на качество воды.

3.8 Охрана водоемов

"Приволжское" месторождение НСМ расположено в русле р. Волги между левыми ее притоками (р. Щетка и р. Ить), что по Атласу Единой глубоководной системы Европейской части РСФСР (том 5, Главводпуть, 1987г.) соответствует интервалу 499-502 км судового хода р. Волги, в 79 км ниже створа плотины Рыбинской ГЭС и в 20 км выше г. Ярославля. Максимальные значения толщи воды доходят до 17-18м. Высота поймы над меженным уровнем воды составляет 1.5-2.5 м. Пойма плоская, широкая (2.5-3.0 км) на 60% покрыта лесом, частично занята сенокосными угодьями и постройками. Рельеф дна кроме разрезов слаборасчлененный. Участки месторождения между разведочными профилями на 500.3-502 км судового хода частично или почти полностью отработаны.

3.8.1 Воздействие на гидрологический и гидрогеологический режимы водохранилища

По данным геологического отчета "Отчет о поисковых работах, проведенных в русле р. Волги (475-500; 555-575 км судового хода)" г.р. №34-80-442\1 Росгеонерудразведка, Киржач-1985, проектируемый карьер находится на водохранилище в зоне постоянного подпора, его отработка не окажет влияния на уровенный режим.

Границы карьера удалены на значительное расстояние от берега (прибрежная 100 метровая охранная зона), поэтому выработка не оказывает влияния на устойчивость береговой полосы.

Непосредственно в районе выработки скорости течения уменьшаться но, скоростной режим на участках, прилегающих к карьеру, останется без изменений. Изменения волнового режима этого, довольно глубоководного участка не ожидается.

Гидрогеологические условия месторождения характеризуются развитием водоносного горизонта, приуроченного к аллювиальным отложениям I надпойменной террасы и межморенным образованиям. Водовмещающими породами, главным образом, являются пески, слагающие полезную толщу; водоупором подземных вод служат ледниковые отложения. По условиям циркуляции горизонт носит характер подруслового потока, гидравлически связанного с поверхностными водами водохранилища. Как сказано выше, отработка карьера на уровенный режим влияния не оказывает, следовательно, не будет оказано влияния на уровень грунтовых вод в зоне водохранилища.

3.8.2 Воздействие на качество и санитарно-гигиеническое состояние поверхностных вод

Схема КОФ обеспечивает откачку трюмов, сбор отходов, мусора, снабжение ГСМ закрытым способом, исключая их попадание в поверхностные воды.

Воздействие на гидрохимические, физико-химические и санитарно-гигиенические показатели поверхностных вод при разработке карьера в проектных условиях возможно при попадании в воду:

-мелких частиц грунта (образование зоны повышенной мутности);

загрязнений, депонированных в грунтах;

атмосферных выбросов.

3.8.3 Накопление отходов, мусора, стоков

Попадание в воду нефтепродуктов при заправке топливом и маслом исключается, так как все суда добывающего технологического комплекса оснащены закрытыми системами бункеровки. Сброс в воду мусора, а также нефтесодержащих и сточных вод без их очистки и обеззараживания в соответствии с действующим природоохранным законодательством не допускается.

В соответствии с санитарными правилами и нормами СанПиН 2.5.2-703-98 минимальные нормы водопотребления одним человеком (членом экипажа, пассажиром) в сутки составляет 75 литров, расчетные значения накопления сухого бытового мусора и твердых пищевых отходов соответственно - 2 и 0,4 литра.

Расчетное значение накопления подсланевых вод по Ильину для земснаряда проекта Р-109 составляет 0,84кгсут/кВт · 425 кВт = 357кг/сут или 0,37 м3/сут.

В соответствии с письмом Минречфлота РСФСР от 24.04.84 № 50 нормы накопления отходов:

Воды нефтесодержащие (подсланевые)

0,5 м3/сут

Стоки хозяйственно-бытовые

0,1 м3/сут

Сухой бытовой мусор

0,002 м3/сут

Пищевые отходы твердые

0,0004 м3/сут


Вместимость накопительной системы добывающего оборудования позволяет ему работать в автономном режиме до 15 суток. За этот период, при численности экипажа 10 человек, накапливается около 23 м3 отходов, в том числе:

Воды нефтесодержащие (подсланевые)7,5 м3


Стоки хозяйственно-бытовые

15 м3

Сухой бытовой мусор

0,3 м3

Пищевые отходы твердые

0,06 м3


Еженавигационный (за 208 сут) объем накопления и сдачи отходов на очистительную станцию за период работы технологического комплекса в карьере составляет 317 м3 отходов, в том числе:

Воды нефтесодержащие (подсланевые)104 м3


Стоки хозяйственно-бытовые

208 м3

Сухой бытовой мусор

4,16 м3

Пищевые отходы твердые

0,832 м3


При переполнении систем работа оборудования на карьере должна быть приостановлена.

месторождение разработка геологический горнотехнический

3.8.4 Повышение мутности воды

Увеличение концентрации в воде частиц разрабатываемого грунта является основным негативным фактором воздействия на качество поверхностных вод. При добыче пятно мутности образуется за счет уноса мелкодисперсных частиц грунта, слившегося из барж с водой в процессе их загрузки землесосным снарядом или плавкраном.

В соответствии с санитарными правилами и нормами СанПиН 2.1.5.980-00 для воды водных объектов в местах питьевого водопользования ПДК взвешенных веществ, не должна увеличиваться по сравнению с естественными условиями (фоновая концентрация взвешенных веществ) более чем на 0,25мг/л.

Расчет зоны дополнительной мутности (зоны превышения концентрации взвешенных частиц более чем на 0,25мг/л), показал, что при разработке месторождения "Приволжское" земснарядом или плавучим краном граница шлейфа стабилизируется на расстоянии не более 500 м вниз по течению от источника загрязнения, следовательно, зона повышенной мутности не распространяется в зону санитарной охраны водозабора у с. Воздвиженье.

3.8.5 Воздействие на водные экосистемы

Работы в водоемах связанные с выемкой и засыпкой грунта в русле и пойме рек могут оказывать следующие воздействие на водные экосистемы:

) Гибель рыбы и кормовых организмов в результате работы технических средств.

) Нарушение условий обитания рыб.

) Нарушение условий воспроизводства.

При выемке грунта полностью уничтожаются донные биоцинозы, а распространяющийся шлейф повышенной мутности заметно влияет на выживаемость организмов - происходит гибель 100% фитопланктона и 90% зоопланктона и зообентоса. На ихтиофауну прямое воздействие работы, проводимые в водоеме и на его пойме, оказывают на отложенную икру, личинок и молодь. Происходит потеря естественной продуктивности на срок до 5 лет.

. Общая гидробиологическая характеристика Горьковского водохранилища в пределах Ярославской области.

Общие сведения и гидрология водоема.

Горьковское водохранилище в пределах Ярославской области играет важную роль в реакреационном и рыбохозяйственном отношении. Вылов рыбы достигает 45 тн. В районе города Ярославля водохранилище носит типично речной характер.

Качество воды Горьковского водохранилища в районе города Ярославля определяется химизмом транзитного потока из Рыбинского водохранилища и стоков с населенных пунктов Рыбинск, Тутаев и Ярославль. Значения исследованных показателей воды не превышают ПДК. По величине общепринятых показателей загрязненности (цветности, окисляемости, нитратам, железу, сульфатам, хлоридам) вода данного участка более чистая в сравнении с нижерасположенными участками Горьковского водохранилища, что характерно для водоемов речного характера.

Количественные показатели развития фитопланктона в районе города Ярославля значительно превышают средние значения по водохранилищу.

Верхний речной участок водохранилища, характеризующийся высокой скоростью течения и преимущественно бедными песчаными грунтами так же характеризуется и самыми низкими значениями биомассы зообентоса - в среднем от 5.76 до 6.83 г/м3.

Ихтиофауна Горьковского водохранилища насчитывает 38 видов рыб, а с учетом редко встречающихся видов - 46. В районе города Ярославля основным промысловым видом является лещ - 62.4%.

Промысловая рыбопродуктивность данного участка водохранилища крайне низкая - 2.6 кг/га., с учетом любительского рыболовства - до 3.5 кг/га. Рыбопродуктивность эффективных нерестилищ по промысловому возврату на участке водохранилища от г.Рыбинска до границы с Костромской областью по данным Верхневолжрыбвода составляет 2.0 ц/.га.

Максимальная численность личинок и ранней молоди рыб в русловой части достигает 200.2 экз/100м3, в придонном горизонте 108.1 экз/100м3. Среди покатной молоди присутствует большое количество транзитной молоди судака и окуня, прошедшей через Рыбинского гидроузла из Рыбинского водохранилища.

2. Влияние технологического процесса на добычи ПГС на ихтиофауну Горьковского водохранилища.

Анализ имеющихся теоретических и практических исследований и изысканий показывает, что при производстве гидромеханизированных работ на водоемах происходит снижение их продукционных возможностей и качественное изменение состава ихтиофауны, что неизбежно приводит к уменьшению рыбохозяйственной ценности водоемов.

Работа механизмов в пределах разрешенного технологического коридора приводит, как правило, к засорению и загрязнению территории, а в конечном итоге к ухудшению качества воды. Изменяется санитарно-микробиологическое состояние водоемов: общее микробное число, по сравнению с фоновыми данными, возрастают в несколько раз, увеличивается колли-титр. Снижается прозрачность воды, т.е. уменьшается глубина фотического слоя, в результате чего, снижается уровень первичной продукции, уменьшается содержание кислорода в воде. Наиболее сильное отрицательное влияние строительных работ проявляется в так называемом шлейфе повышенной мутности. Возникающий в результате различного механического воздействия на ложе водоема шлейф воды повышенной мутности вызывает разрушение клеток фитопланктона, их коагуляцию со взвесями и осаждение. Частицы взвеси повреждают зоопланктонные организмы с большой поверхностью тела и слабым коловращательным аппаратом, шиповатые формы ротаторного и рачкового зоопланктона. У рачков-фильтраторов засоряется фильтрационный аппарат. Особенно велико влияние гидромеханизированных работ на гидробионтов, ведущих донный образ жизни. На донную фауну беспозвоночных эти работы оказывают двойное негативное воздействие: во-первых, бентосные организмы извлекаются вместе с грунтом и полностью уничтожаются за счет удаления биогенного слоя в местах непосредственной выработки и во-вторых, при осаждении взвешенных веществ из шлейфа воды повышенной мутности происходит захоронение бентосных биоценозов. Особенно губительна повышенная мутность воды на моллюсков-фильтраторов и личинок хирономид.

Согласно «Правил охраны поверхностных вод» (1991) при проведении различных видов гидромеханизированных работ на водоемах зона повышенной мутности не должна превышать 500 м. При этом определяющим границы поля мутности, равной ПДК, допускается контролирующий минимальный диаметр взвешенных частиц 2% обеспеченности. Предельно допустимое превышение концентрации твердых примесей над фоновой мутностью (ПДК) для рыбохозяйственных водоемов высшей и I категории принимается равным 0.25 г/м (25 мг/л). Исследования и расчеты, проведенные ИБВВ РАН и Нижегородской лабораторией ГосНИОРХ на участках дноуглубительных работ и добычи песчано-гравийной смеси в Рыбинском, Горьковском и Чебоксарском водохранилищах показали, что зона распространения повышенной мутности в русловом участке водоемов сопоставима с установленными «Правил охраны поверхностных вод».

Подросшая, перешедшая на экзогенное питание молодь рыб, с возросшей двигательной активностью способна избегать зон повышенной мутности воды. В следствии чего она, а тем более взрослые особи, как правило, не испытывают губительного влияния шлейфа мутности. Основные потери для них выражаются в «недополучении» кормовых организмов, гибнувших в зонах шлейфа с концентрацией взвесей свыше 25 мг/л, а так же на площади дна водоема, где происходит их осаждение. Все это приводит к изменению сложившегося экологического равновесия между кормовой базой и ее потребителями - рыбой, способствуя снижению потенциально возможных продукционных показателей их популяций.

Анализ технологической схемы добычи песка на русловых карьерах показывает, что негативное влияние на рыбные запасы выразится в:

временном выведением из рыбохозяйственного оборота площади водоема, занимаемого вымоечным местом разрабатываемых участков месторождений

гибели зоопланктонных и зообентосных организмов попадающих в зону шлейфа воды повышенной мутности, возникающей при добыче песка.

Прямой гибели рыбы данные работы не вызывают.

Негативные последствия производства работ по добыче ПГС на водоемах проявляются сразу же и продолжаются еще некоторое время после их завершения. Судя по исследованиям рыбохозяйственных научно-исследовательских институтов, полное восстановление продукционного потенциала русловых участков водоемов после выемки грунта происходит по зоопланктону через 1 месяц, по зообентосу через 2 года.

3.9 Охрана недр

Таблица 3.9.1. Мероприятий по охране недр

Наименование мероприятий по охране недр

Срок

Исполнитель

- соблюдение принятых проектных решений; - соблюдение нормативов потерь полезного ископаемого; - исключение бессистемной и выборочной отработки полезного ископаемого; - проведение контроля соответствия горных работ проектным решениям; - контроль за производством добычных работ в объемах и в соответствии с календарным планом; - списание запасов полезного ископаемого по данным маркшейдерских замеров

Постоянно -  - - - 1 раз в квартал По оконч. навигации

Зам. нач. ЦГР  -  Вахтенный начальник Маркшейдер  - --



IV. ЭКОНОМИЧЕСКИЙ РАЗДЕЛ



4.1 Технико-экономические показатели по проектируемому карьеру


В настоящем разделе рассматриваются вопросы экономической эффективности капитальных вложений и эксплуатационных затрат на разработку карьера, себестоимость добычи песка, обоснование оптовой цены добычи-отгрузки песка с карьера, производительность труда, прибыль, рентабельность работы горнодобывающего комплекса и срок окупаемости проектируемого карьера добычи песка.

Технологическая схема добычи песка на карьере:

забой карьера (дно реки) - земснаряд - судно (бункерная баржа).

Оборудование карьера:

Таблица 4.1 Характеристика горно-транспортного оборудования

Наименование

Номер проекта

Производительность, грузоподъемность, мощность

Флот технологический (оборудование для разработки)

Снаряд землесосный, плавучий, дизель-электрический

Р-109

530 м3/час

Флот транспортный

Бункерная баржа

Р-85

2500 тн

Теплоходы буксирные

Дунайский 23

112

970кВт

Шлюзовой 9

887

435кВт


4.1 Капитальные вложения в промплощадку и организацию добычи песка

Капитальные вложения - затраты, связанные с освоением промплощадки и организацией добычи песка с проектируемого карьера, рассчитываются на ежегодный (в течение 5,2 лет - навигаций) навигационный объем Wнав = 220 тыс. м3 (380 тыс. тн) со средней продолжительностью навигационного периода добычи песка Тнав = 208 суток и включают в себя следующие затраты:

4.1.1  Строительные работы

В проектируемом карьере добычи песка строительные работы отсутствуют. Горнодобывающее оборудование представляет собой автономный плавучий дизель-электрический земснаряд, предназначенный для добычи песка с обводненных карьеров, судоходных водоемов и погрузки его в баржи.

4.1.2 Монтажные работы

Монтажные работы на проектируемом карьере добычи песка отсутствуют. Плавучий горнодобывающий комплекс - земснаряд устанавливается на акватории карьера добычи песка на своих становых и папильонажных якорях, заякоренных в донный грунт водоема.

4.1.3 Проектно-изыскательские работы

.1.3.1 Детальная геологоразведка оставшихся запасов сырья на карьере

Для дальнейшей эксплуатации проектируемого карьера добычи песка необходимо провести детальную геологоразведку оставшихся запасов песка на карьере с учетом ежегодной заносимости выработанного пространства месторождения русловыми наносами, уточнить количество и качество залегаемых запасов песка на карьере.

Для определения количества запасов на месторождении требуется пробурить 33 скважины объемом 726 п.м., договорная цена бурения на 1 п.м. с учетом оформления отчетных документов составляет - 9641 руб.

Сумма навигационных затрат на геологоразведку составит:

С учетом проектируемого срока эксплуатации карьера в 5,2 лет (навигаций).

     (1.1.)

4.1.3.2 Составление «Рабочего проекта разработки карьера»

Разработка месторождения осуществляется по рабочему проекту. Договорная цена проектных работ составляет - 1000000 руб. С учетом проектируемого срока эксплуатации в 5,2 лет (навигаций) сумма навигационных затрат на проектную документацию составит:

  (1.2.)

4.1.3.3 Составление ежегодного «Плана развития горных работ»

Составление ежегодных планов развития по проектируемому карьеру осуществляется собственной маркшейдерской службой порта.

4.1.3.4 Ежегодное, ежемесячное проведение русловых съемок блоков отработки карьера

Проведение русловой съемки разрабатываемого блока отработки карьера производится собственной маркшейдерской службой порта эхолотом, совмещенным с GPS-навигатором, с борта мотозавозни либо служебно-разъездного катера.

4.1.4 Ежегодное обустройство карьера - обставление блоков разработки береговыми и плавучими знаками маркшейдерской и судовой обстановки

Границы навигационного блока отработки карьера добычи песка выносятся как на берег (в виде створных знаков), так и в русло реки (в виде буев) собственной маркшейдерской службой порта.

4.1.5 Ежегодное возмещение ущерба рыбному хозяйству от добычи песка

Стоимость расчета ущерба рыбному хозяйству и компенсация данного ущерба по проектируемому карьеру составляет сумму 240000руб/нав.

4.1.6 Ежегодное геологическое обслуживание

Договорная стоимость работ по геологическому обслуживанию проектируемого карьера составляет 90000 руб/год.

4.1.7 Ежегодные платежи налога на добычу

Налоговые платежи на добычу полезных ископаемых определяются по формуле:

         (1.3.)

где:

Цреализ.= 30,0 руб./м3 - оптовая цена реализации 1 м3 песка добытого земснарядом на условиях франко - дно реки - судно;

Wнав.= 220 тыс.м3 - проектируемый навигационный объем добычи песка с проектируемого карьера;

Кнедр.        = 5,5% ставка налога на добычу [ст.342, 3.].

Платежи за недропользование составляют сумму:


4.1.8 Приобретение маркшейдерских приборов, инструментов и оборудования

Для маркшейдерского обслуживания порта необходимо приобрести следующие приборы и оборудование:

1.  Электронный тахеометр SET 320К - 350000руб;

2.       Электронный теодолит средней точности 3Т5КП - 45000руб;

3.       GPS (базовая станция) - 250000руб;

.         Нивелир С330-31 - 10000руб;

.         Рейка нивелирная - 5000руб;

.         Картографический прибор GPS map 188 - 40000руб.

Для приобретения необходимых приборов, инструментов и оборудования необходимо затратить средства в сумме 700000 руб. с учетом срока эксплуатации проектируемого карьера добычи песка 5,2 лет (навигаций), навигационная доля затрат составит сумму 134615 руб/нав.

4.1.9 Общая сумма капитальных вложений в организацию добычи песка с проектируемого карьера за навигационный период

Сводный расчет затрат капитальных вложений в организацию добычи песка с проектируемого карьера за навигационный период производится в табличной форме.

Таблица № 1.9.

№№ статей капвложения

КАПИТАЛЬНЫЕ ВЛОЖЕНИЯ

Сумма затрат в навигацию, руб.

1

2

3

4.1.1.

Строительные работы

0

4.1.2.

Монтажные работы

0

4.1.3.

Проектно-изыскательские работы:


4.1.3.1

Детальная геологоразведка оставшихся запасов

1346153

4.1.3.2

Составление «Рабочего проекта разработки карьера»

192308

4.1.3.3

Составление ежегодного «Плана развития горных работ»

0

4.1.3.4

Ежегодное, ежемесячное проведение русловых съемок блоков

0

4.1.4.

Ежегодное обустройство карьера - обставление блоков разработки береговыми и плавучими знаками маркшейдерской и судовой обстановки

0

4.1.5.

Ежегодное возмещение ущерба рыбному хозяйству от добычи песка

240000

4.1.6.

Ежегодное геологическое обслуживание

90000

4.1.7.

Ежегодные платежи налога на добычу

1122000

4.1.8.

Приобретение маркшейдерских приборов, инструментов и оборудования

134615


ВСЕГО КАПИТАЛЬНЫХ ВЛОЖЕНИЙ, Sкап.вл.нав.

3125076


4.2 Удельные капиталовложения в проектируемый карьер добычи песка

Удельные капитальные вложения определяются как частное от деления общей суммы навигационных капвложений по проектируемому карьеру на навигационный объем добычи песка:

  (2.1.)

4.3 Навигационная стоимость производственных фондов карьера добычи песка

Навигационная стоимость основных производственных фондов карьера добычи песка является остаточной стоимостью этих основных фондов, определенных как часть балансовой стоимости этих фондов пропорционально расчетному сроку эксплуатации этого горнодобывающего оборудования.

Расчетный срок эксплуатации карьера равен 5,2 лет.

Расчет остаточной стоимости основных производственных фондов карьера добычи песка сведен в табличную форму:

Таблица № 4.3.1.

Основные фонды карьера

№ проекта

Год сборки

Балансовая стоимость

% годовой аморти-зации

% износа

Остаточная стоимость







общая

на год экспл. Карьера

размерность:



руб.

%

%

руб.

Руб.

Земснаряд

Р-109

1987

5441892

3,6

100

0

600032

Мотозавозня

Р-94

1958

41198

5,0

100

0

0

ИТОГО:



5483090



0

0


4.4 Эксплуатационные расходы по проектируемому карьеру добычи песка в навигационный период

Эксплуатационные расходы на навигационный период добычи песка по карьеру складываются из прямых расходов по добыче и распределяемых общих расходов порта, отнесенных на себестоимость добычи песка.

Прямые эксплуатационные расходы рассчитываются в соответствии с [26.].

4.4.1 Затраты на оплату труда


Таблица № 4.4.1.

Наименование производственных участков

Специалисты

Рабочие

Всего

Должн. оклад

Фонд зарплаты

1

2

3

4

5

6

Маркшейдерский служба в т.ч. главный маркшейдер

1

-

1

25000

300000

маркшейдер-геодезист

1

-

1

11700

140400

техник-лаборант

1

-

1

7000

84000

Среднемесячная премия (30%)

3

-

3

-

157320

ИТОГОМарк.Сл:

3

-

3

43700

681720

Земснаряд командир земснаряда

-

1

1

9000

63000

механик-см. командир

-

3

3

8000

168000

см.пом.ком.-см.пом.мех.

-

3

3

6000

126000

Электромеханик

-

2

2

6000

84000

пом.мех. по электрообор.

-

2

2

5000

70000

ст.моторист-матрос

-

3

3

4330

90930

лебедчик-моторист

-

7

7

4330

212170

старшина-водитель МТЗ

-

2

2

4330

60620

Надбавки на зарплату

-

23

23

-

1426866

в том числе:






Премия (870 руб./т.тн.)

-

23

23

-

522000

Дополнительная зарплата

-

23

23

-

904866

ИТОГОЗ/С:

-

23

23

-

2301586

ИТОГО ФОТ:

3

23

26

-

2983306


4.4.2 Рацион бесплатного питания

Рацион бесплатного питания рассчитан в соответствии с постановлением [27.] и составляет 4000 руб/чел на один месяц навигации.

                                        (4.1)

N = 4000 руб/чел - рацион бесплатного питания на один месяц навигации;

Рчел./смен = 12 человек - количество работников несущих вахту на горнодобывающем механизме на карьере добычи песка;

Тнав. = 7 мес. - период навигации.

Натуральное довольствие в виде рациона питания, получаемое членами экипажей морских и речных судов, относится к компенсационным выплатам и в налоговую базу не включается.

4.4.3 Отчисления на социальные нужды

В соответствии со [ст. 57, 28.] применяются следующие тарифы страховых взносов - 26% (включая Пенсионный фонд Российской Федерации - 20%, Фонд социального страхования Российской Федерации - 2,9%, Федеральный фонд обязательного медицинского страхования - 1,1%, территориальные фонды обязательного медицинского страхования - 2%)

              (4.2)

4.4.4 Расходы на горюче-смазочные материалы для горнодобывающего оборудования

Согласно расчету о потребности карьера добычи песка в ГСМ и действующих на момент составления проекта цен на топливо и смазочные материалы рассчитывается стоимость потребления ГСМ горнодобывающим оборудованием за навигационный период.

Цтоп - цена за единицу топлива, руб/тн.;

Цсм - цена за единицу смазочных материалов, руб/тн.;

 - необходимое количество топлива на период навигации, тн./нав.;

 - необходимое количество смазочных материалов на период навигации, тн./нав.

   (4.3.)

(4.4.)

Расходы на горюче-смазочные материалы:

    (4.5.)

4.4.5 Расходы на прочие и вспомогательные материалы

Расходы на прочие и вспомогательные материалы составляют 0,5% от стоимости горнодобывающего оборудования.

В стоимости материалов учтены расходы на доставку до склада.

     (4.6.)


где:

Сбал.оборуд.      = 5483090 руб. - балансовая стоимость добывающего оборудования;

Нвсп.мат.    = 0,5% = 0,005 - норматив отчислений на прочие навигационные вспомогательные материалы;

Кнав.          = 0,72 - коэффициент использования добывающего оборудования по времени в навигационный период.


4.4.6 Амортизационные расходы по горнодобывающему оборудованию

Расходы на амортизационные отчисления рассчитываются на основании утвержденных норм.

    (4.7.)

где:

 - коэффициент использования добывающего оборудования по времени в навигацию;

СбалЗ/С. = 5441892 руб. - балансовая стоимость земснаряда;

Сбал.МТЗ  = 41198 руб. - балансовая стоимость мотозавозни;

Кам.З/С= 3,6% = 0,036 - процент годовой амортизации земснаряда.

Кам.МТЗ    = 5,0% = 0,05 - процент годовой амортизации мотозавозни.


4.4.7 Расходы на текущий ремонт добывающего оборудования карьера добычи песка

Расходы на текущий ремонт добывающего оборудования рассчитываются, согласно, утвержденных норм:

(4.8.)

где:

Сбал.з/с      = 5441892 руб. - балансовая стоимость земснаряда;

Сбал.МТЗ  = 41198 руб. - балансовая стоимость мотозавозни;

Кнорм.рем.з/с     = 3% = 0,03 - норма расхода ремонтных материалов по земснаряду;

Кнорм.рем.МТЗ  = 5% = 0,05 - норма расхода ремонтных материалов по мотозавозни;

Кнав.          = 0,72 - коэффициент использования добывающего оборудования по времени в навигационный период.


4.4.8 Прочие расходы

.4.8.1 Расходы по зимнему отстою горнодобывающего оборудования

Расходы по зимнему отстою горнодобывающего оборудования состоят из расходов на содержание штата земснаряда, отвечающего за сохранность и безопасность зимнего отстоя земснаряда, а также из части расходов, относящихся на содержание штата вахтенной службы по охране каравана зимующих судов.

Рассчитываются по формуле примененной из [29.].

      (4.9.)

где:

1,125           - коэффициент доплат и начислений к зарплате производственного персонала на зимнем отстое;

s                 = 1,0 - коэффициент районной надбавки;

N                 = 2,0 - штатный измеритель для земснаряда на зимнем отстое, принимается по данным ВСН 04-90;

Тз.о.            = 157 суток - период зимнего отстоя горнодобывающего оборудования;

/30,5            - коэффициент перевода суток в месяцы;

А                  = 4330 руб. - месячный должностной оклад персонала земснаряда на зимнем отстое.


4.4.8.2 Расходы на канцелярские товары и расходные материалы для принтеров и ксероксов

Расходы на канцелярские товары и расходные материалы для принтеров и ксероксов учитываются в размере 5 % от суммы расходов на содержание специалистов и обслуживающего персонала плюс расходы на амортизацию и ремонт прочих основных средств.

;  (4.10.)

;

,

где:

ФОТМарк.Сл..    = 681720руб. - Фонд оплаты труда специалистов и обслуживающего персонала;

.     = 15000руб. - балансовая стоимость прочих основных средств (компьютеры, принтеры, ксероксы и др.);

Кам.  = 20% - процент годовой амортизации прочих основных средств;

Кам.  = 20% - процент годовой амортизации прочих основных средств.



4.4.8.3 Расходы по охране труда

Расходы по охране труда учитываются в размере 4 % от зарплаты работников горнодобывающего комплекса-земснаряда и составляют сумму:

            (4.11)

4.4.8.4 Навигационное содержание помещений кабинетов работников, занятых добычей песка

Капитальные вложения в навигационное содержание рассчитываются по формуле:

                  (4.12.)

Перечень зданий - помещений работников, занятых добычей песка с проектируемого карьера:

. Кабинет маркшейдерской службы

Sмарк. = 20 м2   - площадь помещения маркшейдерской службы;

Кисп. = 1,0          - коэффициент использования площади помещения в целях, относящихся к добыче песка с проектируемого карьера;

Цпом. = 545 руб./м2 месяц - стоимость содержания 1 м2 отапливаемой площади помещений (без телефонной связи) в месяц.

Т = 5мес.    период отапливания помещений;


4.4.8.5 Ежегодное содержание линий и аппаратуры телефонной связи

Затраты на содержание телефонной связи помещений - кабинетов работников, занятых добычей песка, рассчитывается по формуле:

        (4.13.)

где:

Цтел.св.      = 400 руб./мес. - стоимость содержания одной точки телефонной связи в месяц;

Т              = 12 мес. - период использования помещений и кабинетов работников, занятых добычей песка;

Nтел. = 1 аппаратов - количество точек телефонной связи работников, занятых добычей песка.

Капвложения на содержание телефонной связи составят сумму:


4.4.8.6 Общеэксплуатационные затраты предприятия

Расходы на подготовку кадров для горнодобывающего комплекса учитываются в размере 1 % от зарплаты работающих на карьере добычи песка и составляют сумму:

(4.14.)

4.4.8.7 Расходы на ежегодные проведения испытаний песка

Ежегодные расходы на проведение радиационных испытаний песка по данным порта составляют сумму в размере 4000руб.

4.4.8.8 Расходы на ежегодное получение санитарно-эпидемиологического заключения песка

Ежегодные расходы на получение в Роспотребнадзоре РФ санитарно-эпидемиологического заключения песка по данным порта составляют сумму в размере 4000руб.

4.4.8.9 Расходы на водопотребление карьера

Расходы на водопотребление карьера добычи песка рассчитываются следующим образом:

     (5.12.)

где:

gв.               = 0,075 м3/чел.сутки - минимальная норма водопотребления, установленная Санитарными правилами и нормами [30.];

Рчел./смен  = 12 человек - количество работающих человек в смену на горнодобывающем механизме на карьере добычи песка;

Тнав.           = 208 суток - период работы карьера в навигацию;

Свод.          = 570 руб./м3 - стоимость водопотребления 1 м3 воды из городской системы водоканала;


4.4.9 Общая сумма эксплуатационных расходов на организацию добычи песка с проектируемого карьера за навигационный период

Сводный расчет эксплуатационных расходов по карьеру добычи песка за навигационный период и объем добычи песка приводится в табличной форме.

Таблица № 4.4.9.

№№ п/п

Эксплуатационные расходы по карьеру добычи песка за навигационный период

Сумма затрат в навигацию руб.

1

2

3

1.

Расходы по зарплате работающим (ФОТ)

2983306

2.

Рацион бесплатного питания

336000

3.

Отчисления на социальные нужды

733653

4.

Расходы на ГСМ

1597000

5.

Расходы на прочие навигационные вспомогательные материалы и инвентарь

19738

6.

Расходы на амортизацию горнодобывающего оборудования

142534

7.

Расходы на текущий ремонт горнодобывающего оборудования

117355


Прочие расходы


8.

Расходы на зимний отстой горнодобывающего оборудования

50150

9.

Расходы по износу малоценного инвентаря

37086

10.

Расходы по охране труда

92063

11.

Расходы на содержание помещений кабинетов работников, занятых добычей песка

54500


Расходы на ежегодное содержание линий и аппаратуры телефонной связи

4800

12.

Расходы на подготовку кадров

23016

13.

Расходы на ежегодные проведения испытаний песка

4000

14.

Расходы на ежегодное получение санитарно-эпидемиологического заключения песка

4000

15.

Расходы на водопотребление карьера

106704


ВСЕГО ЭКСПЛУАТАЦИОННЫХ РАСХОДОВ, åЭэкспл.расх. =

6305905


4.5 Общие прямые расходы (себестоимость) навигационного содержания проектируемого карьера добычи песка

Общие прямые расходы (себестоимость) навигационного содержания проектируемого карьера добычи песка состоит из:

-    общей суммы капитальных вложений в организацию добычи песка с проектируемого карьера за навигационный период;

-         общей суммы эксплуатационных расходов на организацию добычи песка с проектируемого карьера за навигационный период.

  (5.1.)

4.6 Себестоимость добычи 1 м3(1т) песка с проектируемого карьера

Себестоимость добычи 1 м3 песка определяется как частное от деления общих прямых расходов (себестоимости) навигационного содержания проектируемого карьера на проектируемый навигационный объем добычи песка.

При переводе кубических метров в тонны учитывается скидка на влажность. Приказом по порту принят коэффициент 1,7.


     (6.1.)

.7 Оптовая цена поставки 1 м3(1т) песка на условиях «франко - дно реки - судно» с проектируемого карьера добычи

Всего прямых расходов по карьеру

- 9430981 руб.

Всего расходов, включая, прочие (15%)

- 10845628 руб.

Всего расходов с накладными (22%)

- 12925170 руб.


Оптовая цена поставки 1 м3 песка на условиях «франко - дно реки - судно» проектируемого карьера составит сумму:

        (7.1.)

4.8 Производительность и уровень механизации труда

Навигационная производительность труда составит:

-    в натуральном выражении 8461 м3/чел.нав.;

-         в стоимостном выражении 114742 руб./чел.нав.

Прибыль от реализации навигационного объема добычи:

    (8.1.)

где:

Спол.          - полная себестоимость полезного ископаемого, руб./т.;

В’      - выручка от реализации без учета НДС, руб;

.

Тогда:


4.9 Срок окупаемости

     (9.1.)

4.10 Фондоотдача

Фондоотдача - показатель выпуска продукции на 1 рубль стоимости основных производственных фондов, т.е. показывает, насколько эффективны вложения в О.С.

   (10.1.)

где,

Фосн - остаточная стоимость основных производственных фондов;

В - объем производства (выпускаемой продукции).


4.11 Рентабельность работы карьера

Рентабельность работы карьера - показатель экономической эффективности работы карьера, характеризующий степень прибыльности предприятия и отражает уровень использования материальных и трудовых ресурсов карьера.

Показатель рентабельности установлен в двух видах:

-    по стоимости производственных фондов;

-         по себестоимости добываемой продукции.

4.11.1 Показатель рентабельности работы карьера по стоимости производственных фондов

Показатель рентабельности работы карьера по стоимости производственных фондов показывает, сколько прибыли получает карьер в навигационный период в расчете на 1 рубль среднегодовой стоимости производственных горнодобывающих фондов. Он показывает полноту использования горнодобывающих средств карьера.


   (11.1.)

4.11.2 Показатель рентабельности работы карьера по себестоимости добываемой продукции

Показатель рентабельности работы карьера по себестоимости добываемой продукции определяет рентабельность добычи песка, т.е. позволяет оценить экономическую эффективность работы карьера, и исчисляется как отношение прибыли от реализации навигационного объема добычи песка к себестоимости (общим прямым расходам) навигационного содержания проектируемого карьера.


V. ТОПО-ГЕОДЕЗИЧЕСКИЙ РАЗДЕЛ



В настоящем разделе приведен анализ существующей маркшейдерской (плановой и высотной) сети, запроектированы три модели по созданию маркшейдерской опорной сети 1 разряда, выполнен предрасчет точности запроектированных сетей, по результатам уравнивания выбрана наиболее точная модель построения сети.

5.1 Общие сведения

Площадь, на которой находится месторождение "Приволжское", расположена в пределах листа O-37-XXII масштаба 1:200 000 международной разграфки.

В 1964-65гг. территория района была покрыта государственной геологической съемкой масштаба 1:200000.

Топографические работы по обеспечению геологоразведочных работ на месторождении песчаного материала проводились КВКГЭ треста Росгеонерудразведка, КГЭЦР треста Росгеонерудразведка, Верхневолжским ТИСИЗ, АО "Речник", ЗАО "Ленгипроречтранс" и собственными силами ОАО "Ярославский речной порт" в период 1989-2007гг.

Координаты и высоты пунктов опорной маркшейдерской сети приведены из:

"Отчета о поисковых работах, проведенных в русле р. Волги 475-500; 555-575 км судового хода в 1980-85 гг. КВКГЭ и КГЭЦР треста Росгеонерудразведка", Чемякина Л.Б., Киржач, 1985г.;

Технического отчета по инжененрно-геодезическим изысканиям объект "Детальная разведка месторождения песка на акватории р. Волга в районе д. Филимоново, с. Прусово", Верхневолжский ТИСИЗ НПО "Стройизыскания", В.А. Мельник, 1990г.;

"Технического отчета о топографо-геодезических и гидрографических работах, выполненных в Ярославской области в 1997-2000 г.г. при проведении поисковых и оценочных работ на строительные пески в русле р. Волги в интервалах 534-536 км, 545-545,8 км, 547-552 км, 569-570,5 км и 575-578,5 км, а также поисковых работ на участках 463-464 км, 466-467 км, 469,3-471,5 км и 474-477 км ее судового хода", ЗАО "Ленгипроречтранс", Б.Г. Ткаченко, 2000г.;

"Отчета о результатах ревизионного обследования Савинско-Забелинского месторождения песка (участок 2, 494,7-496,7 км с.х. р. Волга) в Тутаевском муниципальном округе Ярославской области", ОАО "Ярославский речной порт", Ермаков М.В., Ярославль, 2004;

"Отчета о результатах ревизионного обследования "Приволжского" месторождения песка (участок 499-502 км с.х. р. Волги) в Ярославском муниципальном округе Ярославской области", ОАО "Ярославский речной порт", Ермаков М.В., Ярославль, 2004г

5.2 Характеристика существующей сети

На месторождении песчаного материала имеются грунтовые реперы полигонометрии 1-го разряда, закрепленные при производстве поисково-оценочных и геолого-разведочных работах. Репера установлены в местах, обеспечивающих их долговременную сохранность, с расчетом возможности использования их в процессе эксплуатации месторождения.

На месторождении "Приволжское" существующая маркшейдерская опорная сеть представляет собой сеть из 5 пунктов, 2 из которых (Rp1, Rp2) изготовлены и заложены в виде окопанной металлической трубы диаметром 50мм, забетонированные в грунт на глубину не менее 1,6 метра.

5.3 Исходные положения

Основой для создания маркшейдерской сети, а так же для дальнейшего развития и сгущения сетей являлись пункты полигонометрии 4 класса Ярославского ТИСИза:

, 4729 - расположенные в восточной стене корпуса №2 туберкулезного санатория.

Кроки пунктов представленны в приложении.

5.4 Условия для геодезических работ

Создание плановой геодезической разбивочной основы соответствует I категории сложности в соответствии со "Справочником базовых цен на инженерные изыскания для строительства", так как береговая территория вблизи месторождения представляет собой открытую равнинную слабовсхолмленную местность.

5.5 Методика проектирования геодезических построений с применением системы CREDO_DAT

Качественное производство геодезических работ, создание и реконструкция опорных сетей закладываются на стадии проектирования топографо-геодезических работ. Для проектирования плановых и высотных сетей является использование возможностей системы CREDO_DAT.

Аппарат проектирования геодезических сетей в CREDO_DAT основан на следующем. Оценка точности положения проектируемой сети базируется на значениях элементов ковариационной матрицы Q=(ATPA)-1. Формирование весовой матрицы P выполняется с использованием средних квадратических ошибок измерений, назначенных пользователем для соответствующих классов (групп) и методов измерений. Формирование коэффициентов матрицы A производится с использованием приближенных координат проектируемых пунктов и назначаемых линейных и/или угловых измерений.

Для оперативности процесса, быстрой проверки вариантов и наглядности оценки проекта при проектировании дополнительно используется механизм формирования и отображения эллипсов ошибок планового положения пунктов.

Работа с CREDO_DAT включает в себя следующие этапы:

-             Подготовка растровой подложки - сканирование необходимых картографических материалов, трансформация и топографическая привязка. В данном случае в связи с отсутствием топографических планов, в качестве растровой подложки был использован снимок со спутника. Затем при помощи Тransform 2.0. снимок трансформируется и топографически привязывается к местной системе координат.

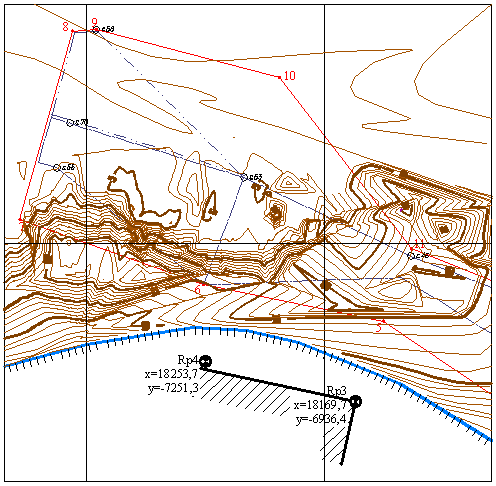

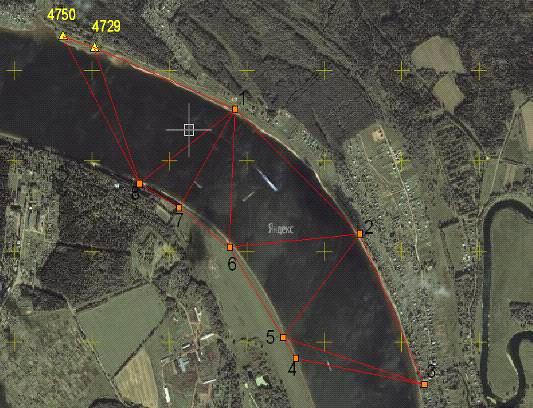

рис. 1

-             Ввод пунктов проектируемой сети (рис.1). При использовании растровой подложки положение исходных и определяемых пунктов указывается непосредственно на плане в предполагаемых местах их положения.

-        Предварительная обработка и уравнивание сети, в результате которых формируются векторы измерений и ковариационные матрицы.

-        Выбор оптимальной модели построения сети.

5.6 Моделирование методов создания геодезических сетей на месторождении "Приволжское"

В соответствии с [п.25, 13] маркшейдерские опорные сети на земной поверхности могут создаваться методами триангуляции, трилатерации, полигонометрии 4 классов, 1 и 2 разрядов.

Для проектирования измерений, моделирования сети, последующей математической обработки использовался программный комплекс CREDO_DAT (версия 3.0) и Тransform 2.0. Для выбора метода измерений в CREDO_DAT был выполнен предрасчет точности для вариантов: триангуляции, трилатерации и полигонометрии 1-го разряда.

Сеть моделировалась как свободная. Для сопоставимости разных методов во всех вариантах исходными пунктами назначились два пункта: п.п. 4750, 4729 (рис 1.). В предрасчете, исходя из практики измерений использованных инструментов, были заданы априорные средние квадратические погрешности (СКП): СКП измерения направления 3'' (электронный тахеометр Trimble 3603), СКП измерения линии 3 мм (электронный тахеометр Trimble 3603).

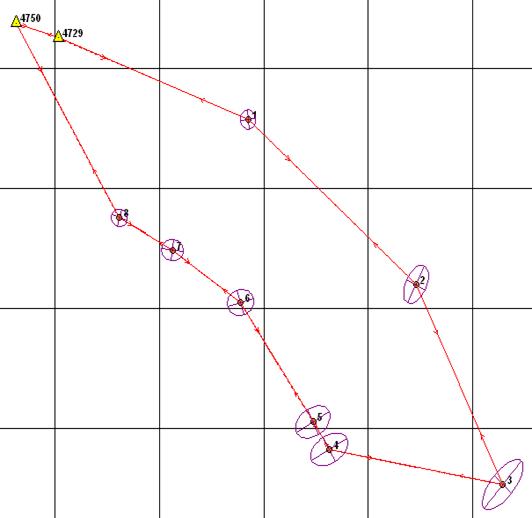

рис. 2 Модель полигонометрии

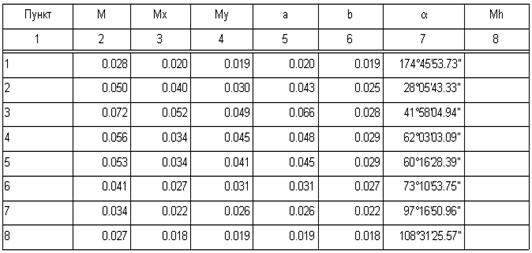

Таблица 5.6.1 Результаты оценки точности положения пунктов по результатам уравнивания (модель триангуляции).


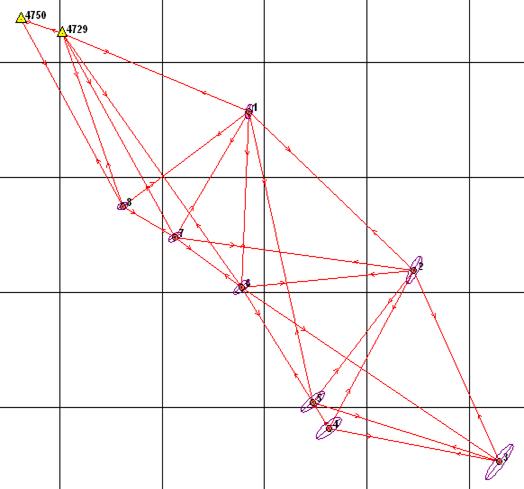

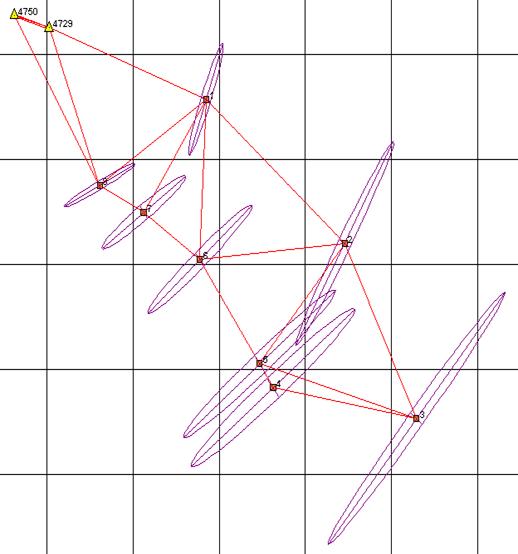

рис. 3 Модель триангуляции

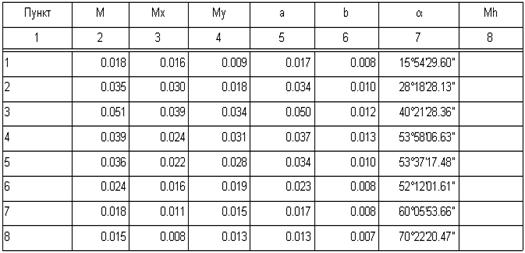

Таблица 5.6.2 Результаты оценки точности положения пунктов по результатам уравнивания (модель триангуляции).



рис. 4 Модель трилатерации

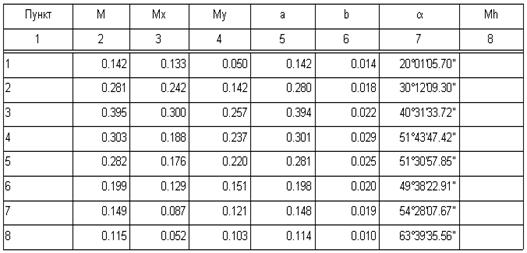

Таблица 5.6.3 Результаты оценки точности положения пунктов по результатам уравнивания (модель триангуляции).


Результаты предрасчета точности определения СКП положения пунктов относительно исходного, представлены в таблице 5.6.4, модели построения сети представлены на рис. 2, 3 и 4.

Таблица 5.6.4 Результаты предрасчета точности определения СКП

Варианты сети

СКП определения положения пунктов, мм


минимальная

максимальная

средняя

Триангуляция

15

51

30

Полигонометрия

27

72

45

Трилатерация

115

395

233


При математической обработке, во всех трех случаях в соответствии с [п.60, 13] обеспечивается достаточная точность (допустимая - 0,4 мм в плане масштаба 1:2000).

Трилатерация дает наибольшее значение СКП.

Значения СКП моделей триангуляции и полигонометрии сопоставимы.

Модель триангуляции, при небольшой разнице весов, прироста точности практически не дает, но трудозатраты на измерение углов и сторон (в человеко-часах), примерно, в 3 - 4 раза больше, чем при полигонометрии.

Полигонометрия 1-го разряда является наиболее рациональной для создания данной маркшейдерской опорной сети.

5.7 Методика построения планово высотного обоснования

Расстояния между пунктами измеряют дважды (в прямом и обратном направлении). Горизонтальные углы измеряют полным приемом. Вертикальные углы измеряют одним полным приемом на отражатель (прямо) и наверх знака (обратно). Измеренные данные регистрируют в памяти тахеометра и передают на компьютер в программу CREDO для дальнейшей обработки. Поправки за метеоусловия (температура воздуха и атмосферное давление) учитывают при камеральной обработке.

VI. МАРКШЕЙДЕРСКИЙ РАЗДЕЛ. МАРКШЕЙДЕРСКОЙ СЕТИ ПРИ ОТКРЫТЫХ ГОРНЫХ РАБОТАХ

В настоящем разделе рассмотрены методы создания планового и высотного опорного и съемочного обоснования, приборы используемые для измерения углов и сторон, учет потерь полезного ископаемого, рассмотрен метод подсчета запасов, оценка точности подсчета, приведен перечень горной графической документации имеющейся на предприятии, показаны основные функции маркшейдерской службы, обоснована ее численность.

6.1 Создание и развитие опорной и съемочной маркшейдерской сети

.1.1 Топографо-геодезическая изученность района

Площадь, на которой находятся участки месторождений ОАО "Ярославский речной порт", расположена в пределах листов O-37-XXII и O-37-XXIII масштаба 1:200 000 международной разграфки.

В 1964-65гг. территория района была покрыта государственной геологической съемкой масштаба 1:200000.

Топографические работы по обеспечению геологоразведочных работ на месторождениях песчаного проводились КВКГЭ треста Росгеонерудразведка, КГЭЦР треста Росгеонерудразведка, Верхневолжским ТИСИЗ, АО "Речник", ЗАО "Ленгипроречтранс" и собственными силами ОАО "Ярославский речной порт" в период 1989-2007гг.

Репера, послужившие исходными пунктами для создания опорной и съемочной сетей, находятся в хорошем состоянии и представлены забетонированными металлическими трубами.

6.1.2 Характеристика существующей опорной и съемочной маркшейдерской сети на начало проектирования

В настоящие время на месторождении "Приволжское" имеются грунтовые реперы полигонометрии 2-го разряда, закрепленные при производстве поисково-оценочных и геолого-разведочных работах. Заложенные репера представляют собой забетонированные металлические трубы. Имеется также репера сети сгущения, заложенные для производства топографо-маркшейдерских работ. Репера установлены в местах, обеспечивающих их долговременную сохранность, с расчетом возможности использования их в процессе эксплуатации месторождения. Заложенные реперы представляют собой металлические прутья диметром 3 см, и металлические трубы диаметром 5 см, забетонированные в грунт на глубину не менее 1,6 м.

Развитие маркшейдерской съемочной сети выполняется методом триангуляции. Высотные отметки пунктов съемочной маркшейдерской сети определяются методом геометрического нивелирования.

Координаты пунктов съемочной маркшейдерской сети определены в местной системе координат. Система высот - Балтийская.

6.1.3 Методика создания опороного и съемочного обоснования

Общие принципы создания опорных сетей и съемочного обоснования.

Современная организация маркшейдерских работ на карьерах характеризуется возрастающими требованиями к точности измерений, устанавливаемых для каждого конкретного вида работ.

Для этих целей на поверхности территории производственно-экономической заинтересованности предприятия первоначально создают основную сеть, состоящую из сравнительно небольшого числа опорных пунктов, положение которых определяют с высокой относительной точностью. На этой основе строят сети с большим числом пунктов, с меньшими отстояниями друг от друга и меньшей относительной точностью.

Маркшейдерская съемка, как правило, производится в крупных масштабах (от 1:2000 до 1:500), поэтому она требует создания густых сетей опорных пунктов, положение которых прочно закрепляют центрами и знаками в натуре и точно определяют как в плане, так и по высоте.

В целях сохранения стабильности сетей опорных пунктов они строятся с учетом существующего рельефа местности, формы разрабатываемой залежи, последовательного направления и конечного развития горных работ и породных отвалов.

Основные опорные пункты располагают за пределами границ горного отвода. На базе основной геодезической опоры последовательно создают относительно разреженную заполняющую сеть опорных пунктов.

Дальнейшее сгущение сети осуществляется по мере развития горных работ.

Такая организация работ по созданию сетей опорных пунктов позволяет:

сохранять в течение всего срока эксплуатации предприятия жесткость и стабильность сети опорных пунктов;

легко восстанавливать утраченные (подработанные, заваленные и застроенные) пункты сети на нерабочих бортах карьера, на неотработанных участках, уплотнившихся породных отвалах;

ослаблять влияние и накопление погрешностей в какой-либо одной части работ и всего поля карьера.

Для производства детальных маркшейдерских съемок карьеров, периодически повторяемых по мере подвигания горных работ, опорных пунктов, как правило, недостаточно. Поэтому создают более густые сети пунктов, именуемые сетями съемочного или рабочего обоснования. Такие сети в ряде случаев состоят не только из основных съемочных пунктов, но и дополнительных переходных точек, определяемых относительно основных.

В каждом конкретном случае при выборе способа создания съемочного обоснования необходимо учитывать:

-        необходимую точность определения положения отдельных пунктов съемочной сети относительно опорных;

-        удобство пользования опорными пунктами и пунктами съемочного обоснования, при проведении детальной маркшейдерской съемки в карьере;

-        необходимую производительность и простоту полевых и вычислительных работ;

-        по возможности продолжительную сохранность пунктов.

Исходными пунктами для построения маркшейдерской опорной геодезической сети могут служить пункты государственной геодезической сети и сети сгущения, или пункты, заложенные при проведении геологоразведочных работ и имеющие привязку (не менее трёх пунктов местной системы координат к государственной). Исходные пункты создаются методами триангуляции, полигонометрии 1 и 2-го разрядов, а также с использованием спутниковой аппаратуры. Нивелирные сети III и IV классов прокладываются внутри полигонов высшего класса отдельными линиями или в виде систем линий с узловыми пунктами.

Допустимые периметры полигонов нивелирования III класса составляют 150 км. Нивелирование III класса выполняется в прямом и обратном направлениях; невязки в полигонах и по линиям допускаются не более , мм - где L длина хода в км.

Нивелирование IV класса выполняется в одном направлении; невязки в полигонах и по линиям допускаются не более , мм - где L длина хода в км. Длина линий нивелирования IV класса допускается не более 50 км.

Характеристика сетей триангуляции 1 и 2 разрядов, сетей полигонометрии 4 класса, 1 и 2 разрядов и характеристика сетей полигонометрии 4 класса, 1 и 2 разрядов, прокладываемых с использованием электронных тахеометров и светодальномеров, приведены в таблицах 2.5.1.1, 6.1.3.1. и 6.1.3.2.

Плотность плановой маркшейдерской опорной сети всех классов и разрядов для топографической съемки текущих изменений на территории производственно-хозяйственной деятельности организации, в том числе промышленных площадок в застроенной части, принимают не менее четырех пунктов на 1 км, в незастроенной части - не менее одного пункта на 1 км.

Плотность высотной маркшейдерской опорной сети принимают: не менее одного репера на 5-7 км - при съемке в масштабе 1:2000 и крупнее незастроенных территорий.

Необходимое число пунктов маркшейдерской опорной сети на карьере определяется с учетом перспективы развития горных работ, размеров, глубины карьера и возможности использования пунктов для развития съемочной сети.

Пункты маркшейдерской опорной сети закрепляют специальными реперами (центрами). При построении (реконструкции) маркшейдерской опорной сети сторонними организациями места закладки реперов (центров) согласовываются с главным маркшейдером организации-заказчика.

Пункты опорной сети, расположенные на территории производственно-хозяйственной деятельности организации, сдаются для наблюдения за сохранностью этой организации в установленном порядке.

Характеристика сетей триангуляции 1 и 2 разрядов.

Таблица 6.1.3.1.

Показатели

1 разряд

2 разряд

1

Длина стороны треугольника, км, не боле

5

3

2

Минимально допустимая величина угла:




- в сплошной сети

200

200


- связующего в цепочке треугольников

300

300


- во вставке

300

200

3

Число треугольников между исходными сторонами или между исходным пунктом и исходной стороной, не более:

10

10

4

Минимальная длина исходной стороны, км

1

1

5

Средняя квадратическая погрешность измерения углов, вычисленная по невязкам треугольников

10˝

6

Предельная невязка в треугольнике

20˝

40˝

7

Относительная погрешность исходной (базисной) стороны, не более

1:50 000

1:20 000

8

Относительная средняя квадратическая погрешность определения длины стороны в наиболее слабом месте, не более

1:20 000

1:10 000


Характеристика сетей полигонометрии 4 класса, 1 и 2 разрядов

Таблица 6.1.3.2.

Показатели

4 класс

1 разряд

2 разряд

1

Предельная длина хода, км: - отдельного - между исходной и узловой точками - между узловыми точками

 10 7 5

 5 3 2

 3 2 1.5

2

Предельный периметр полигона, км

30

15

9

3

Длина сторон хода, км: - наибольшая - наименьшая - средняя расчетная

 2 0,25 0,50

 0,8 0,12 0,30

 0,35 0,08 0,20

4

Число сторон в ходе, не более

15

15

15

5

Предельная относительная невязка хода

25 000

1:10 000

1:5 000

6

Средняя квадратическая погрешность измерения угла (по невязкам в ходах и полигонах), сек

 2

 5

 10

7

Угловая невязка хода или полигона, не более, где n-число углов в ходе, сек

51020



Примечание.

В отдельных случаях при привязке ходов полигонометрии к пунктам государственной геодезической сети с использованием светодальномеров длины сторон хода могут быть увеличены на 30 % .

В порядке исключения в ходах полигонометрии 1 разряда длиной до 1 км и в ходах полигонометрии 2 разряда длиной до 0,5 км допускается абсолютная линейная невязка 10см.

Число угловых и линейных невязок, близких к предельным допускается не более 10 %.

Допускается увеличение длин ходов полигонометрии 1 и 2 разряда на 30 % при условии определения дирекционных углов сторон хода с точностью 5-7” не реже чем через 15 сторон и не реже чем через 3 км.

Если пункты хода полигонометрии 1 разряда отстоят меньше чем на 1,5 км от пунктов параллельного хода полигонометрии 4 класса, то между этими ходами осуществляется связка проложением хода 1 разряда.

Характеристика сетей полигонометрии 4 класса, 1 и 2 разрядов, прокладываемых с использованием электронных тахеометров и светодальномеров

Таблица 6.1.3.3.

Показатели

4 класс

1 разряд

2 разряд

1

Предельная длина отдельных полигонометрических ходов* в зависимости от числа сторон n в ходе, км

8 при n=30 10 при n=20 12 при n=15 15 при n=10 20 при n=6

10 при n=50 12 при n=40 15 при n=25 20 при n=15 25 при n=10

6 при n=30 8 при n=20 10 при n=10 12 при n=8 14 при n=6

2

Наименьшая** длина сторон хода, км

0,25

0,12

0,08

3

Средняя квадратическая погрешность измерения длины стороны

до 500 м -2см от 500 до 1000 м - 3 см свыше 1000 м - 1: 40000

до 1000 м -3 см свыше 10000 м - 1:30000

до 1000 м - 5 см

* Предельная длина ходов:

между исходным и узловым пунктами - 2/3 длины отдельного хода, определенного в зависимости от числа сторон “n”;

между узловыми пунктами -1/2 длины отдельного хода, определенного в зависимости от числа сторон “n” (при уменьшении числа сторон “n” хода соответственно на 2/3 и1/2).

** При измерении линий светодальномерами и электронными тахеометрами предельная длина сторон не устанавливается, однако следует избегать перехода от наименьших сторон хода к максимально возможным.

Особенностями создания маркшейдерской опорной геодезической сети на обводненных карьерах является следующее.

Исходными данными являются координаты опорных наземных и водных пунктов, а также координаты, получаемые при помощи спутниковых технологий. Отчетным горизонтом, к которому приводятся все измерения глубин, является нуль глубин. За нуль глубин принимается средний многолетний уровень, а на водохранилищах - НПУ.

Опорная маркшейдерско-геодезическая сеть обводненного карьера развивается на побережье, островах, водной поверхности, в толще воды, на дне водоема и гидротехнических сооружениях.

Основными средствами определения планового положения при открытой разработке обводненных карьеров является спутниковая радиогеодезическая аппаратура, а измерения глубин при топографической съемке дна и высотной привязке, в зависимости от способа разработки, размеров и формы выработанного пространства, являются эхолот, ручной лот или наметка.

6.1.4 Маркшейдерские приборы и инструменты

В качестве приборов для угловых измерений и тахеометрической съёмки планируется использовать:

теодолиты точные типа Т2 и Т5 или равные им по точности (для угловых измерений при построении опорных маркшейдерских сетей на поверхности);

теодолиты технические типа Т15 и Т30, тахеометры 2ТН или другие равные им по точности (для угловых измерений при построении съемочных сетей на земной поверхности и для тахеометрической съемки и выноса проектов в натуру). Теодолит технический должен иметь каждый участковый маркшейдер карьера.

Для измерения длины линий при построении опорных и съемочных сетей на земной поверхности, при наблюдении за деформациями земной поверхности и бортов карьеров применяются светодальномеры и электронно - оптические тахеометры. Рулетки измерительные металлические длиной от 20 до 100 м применяются для тех же целей, а также для измерения длины линий в съемочных сетях и при разбивочных работах.

В качестве вспомогательных приборов, приспособлений и устройств для линейных и угловых измерений и съемок применяются приборы центрировочные: оптические отвесы, шнуровые отвесы; штативы, консоли, сигналы; грузы, термометры, динамометры.

Для высокоточных измерений при наблюдениях за деформациями зданий и сооружений, деформациями земной поверхности, а также бортов карьеров применяется нивелир высокоточный типа Н-05. При работе с нивелиром Н-05 используют штриховые инварные рейки типа РН-1 или РН-2;

Нивелиры точные типа Н-3 используются для нивелирования III и IV классов и других точных работ. При работе с нивелирами Н-3 используют цельные двусторонние шашечные рейки типа РН-3 и РН-4;

Нивелиры технической точности Н-10 используются для технического нивелирования. При работе с нивелиром Н-10 используют цельные и складные шашечные рейки типа РН-4, РН-Т и др.

Для камеральной обработки съемок и графических работ необходимы следующие приборы и инструменты:

микрокалькуляторы, персональные компьютеры.

линейки Дробышева ЛД1, линейки ЛБЛ, контрольный метр;

поолярный координатограф, транспортиры;

готовальни;

штриховальный прибор, пантограф, пропорциональные циркули;

планиметры, курвиметры, трафареты для надписей и геометрических построений,

специальное лицензионное программное компьютерное обеспечение;

сканер, принтер, плоттер (для размножения графической документации).

6.1.5 Общие требования к поверкам маркшейдерских инструментов

Маркшейдерские инструменты подлежат первичной поверке после приемосдаточных испытаний и после ремонта. Инструменты, находящиеся в эксплуатации, подлежат поверке не реже одного раза в год.

Инструменты, находящиеся в эксплуатации (на хранении), подлежат внеочередной поверке при:

-        повреждении знака поверительного клейма а также в случае утраты свидетельства о поверке;

-        вводе в эксплуатацию после длительного хранения (более одного межповерочного интервала);

-        проведении повторной юстировки или настройки, при известном или предполагаемом ударном воздействии на инструмент или неудовлетворительной его работе.

Поверка проводится в территориальном органе Государственной метрологической службы. При вводе инструмента в эксплуатацию в его паспорт необходимо записать дату начала эксплуатации.

6.1.6 Поверки и юстировки маркшейдерских инструментов

Теодолиты и тахеометры

Теодолит (тахеометр) следует содержать в исправном состоянии и постоянной готовности к применению. При эксплуатации необходимо придерживаться следующих правил:

-        оберегать теодолит (тахеометр) от осадков и постороннего нагрева солнечными лучами;

-        во избежание конденсации влаги, приводящей к загрязнению оптики, вносить теодолит (тахеометр) с мороза в тёплое помещение рекомендуется в футляре, и вынимать из футляра не ранее, чем через 1 час;

-        при работе в холодную погоду после вынесения из тёплого помещения футляр с прибором можно открыть не ранее чем через 1 час во избежание появления внутренних напряжений в оптических деталях, что приводит к ухудшению качества изображения, создаваемого зрительной трубой.

Необходимо также соблюдать правила транспортирования и хранения приборов. Не допускаются дефекты, мешающие использованию теодолита (тахеометра) по своему прямому назначению.

Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие теодолита (тахеометра) следующим требованиям:

-        полнота комплекта;

-        правильность маркировки;

-        отсутствие механических повреждений, влияющих на эксплуатационные свойства, метрологические характеристики или сохранность прибора;

-        чистота наружных поверхностей оптических деталей, поля зрения зрительной трубы.

Проверка взаимодействия узлов

Методом опробования проверить плавность вращения зрительной трубы, алидады горизонтального круга, наводящих винтов, рукояток кремальеры, микрометра диоптрийных колец, подъёмных винтов подставки, работу закрепительных винтов зрительной трубы, алидады, подставки, зеркала подсветки.

Опробовать работу фокусирующего устройства зрительной трубы и центрира. Оценить чёткость изображений штрихов лимбов и шкалы микрометра, проверить параллакс, который не должен быть более одного деления шкалы микрометра.

Проверить футляр теодолита, убедиться, что замок его исправен, а теодолит после того, как закрыта крышка, закреплён неподвижно.

Проверка уровня при алидаде горизонтального круга

Положение оси уровня относительно вертикальной оси теодолита проверить следующим образом. Повернуть алидаду так, чтобы ось уровня расположилась параллельно прямой, соединяющей два подъёмных винта подставки, и вращением этих винтов в противоположных направлениях вывести пузырёк уровня на середину. Повернуть алидаду на 90° и третьим подъёмным винтом установить пузырёк уровня на середину. Затем повернуть алидаду на 180° и оценить смещение пузырька от среднего положения. Если отклонение больше одного деления, произвести юстировку и повторить проверку.

Проверка устойчивости штатива и подставки

Проверку следует проводить в следующем порядке:

-        закрепить теодолит на штативе, отгоризонтировать с помощью уровня и навести зрительную трубу, на какую либо визирную цель;

-        приложив к головке штатива небольшое крутящее усилие в горизонтальной плоскости сместить изображение цели в поле зрения зрительной трубы на половину ширины биссектора сетки нитей, после снятия усилия оценить остаточное смещение изображения цели;

-        повторить проверку, вращая головку штатива в противоположном направлении.

Величина смещения не должна превышать двойной ширины нити сетки.

При наличии остаточных смещений устранить их, после чего проверить устойчивость подставки, слегка поворачивая её корпус. При необходимости отрегулировать подставку.

Проверка центрира

Проверку параллельности визирной оси центрира вертикальной оси теодолита провести следующим образом:

-        положить теодолит с подставкой на бок на край стола на расстоянии 1,5 м от стены;

-        наблюдая в окуляр центрира, отметить на стене точку, совпадающую с перекрестием сетки центрира;

-        открепив винт, повернуть алидаду теодолита на 180°.

При смещении перекрестия сетки с изображения точки на стене более чем на 0,5 мм провести юстировку центрира.

Определение наклона сетки нитей зрительной трубы

Закрепить теодолит на штативе и отгоризонтировать его по уровню. Навести зрительную трубу на цель, совместить изображение цели с левым концом горизонтальной нити сетки и, вращая теодолит по азимуту, проследить схождение изображение цели с правого конца горизонтальной нити сетки. Если схождение превышает три ширины нити сетки, исправить и повторить проверку.

Определение крена микрометра

Проверку выполняют, убедившись в том, что параллакс между штрихами лимбов и бифилярами индексов, между штрихами шкалы микрометра и его отчётным индексом отсутствует или находится в допустимых пределах.

Установить зрительную трубу горизонтально (приближенно) и сфокусировать окуляр отчётного микроскопа на штрихи лимба вертикального круга;

-        вращением рукоятки установить на шкале микрометра отчёт «10-00»;

-        вращением наводящего винта зрительной трубы ввести любой штрих лимба в середину бифиляра-индекса;

-        вращением рукоятки микрометра ввести ближайший штрих лимба в середину бифиляра-индекса;

-        снять показания со шкалы микрометра, которое будет соответствовать величине рена.

Определение рена вертикального круга повторить на участках 88, 92° при круге слева и на участках 270°, 268°, 272° при круге справа. Вычислить среднее арифметическое значение рена из шести определений. Таким же образом определить крен горизонтального круга, но на участках через 60°.

Расхождение между значениями рена для разных участков лимба не должно превышать 20". При среднем значении рена более 10" провести его исправление и повторить проверку.

Определение коллимационной погрешности.

Коллимационную погрешность (перпендикулярность визирной оси зрительной трубы горизонтальной оси вращения) определить следующим образом:

-        при положении теодолита «круг слева» навести зрительную трубу на цель, удалённую на расстояние не менее 50 м, а направление на неё примерно горизонтальное (отклонение не более 2°) снять показание Л1 по горизонтальному кругу;

-        повторить наведение на ту же ноль при положении теодолита «круг право» и снять показание П1;

-        освободить закрепительный винт подставки, повернуть теодолит на 180° и снова закрепить его на подставке;

-        повторить наведения на ту же цель при двух положениях теодолита и спять показания Л2 и П2 по горизонтальному кругу,

Вычислить коллимационную погрешность С по формуле:

С = 0,25[(Л1-П1)+(Л2-П2)];

Повторить определение С и вычислить среднее арифметическое значение. Если оно превышает 30", исправить и повторить проверку.

Определение места зенита

Значение места зенита вертикального круга определить методом визирования на удалённую цель при двух положениях теодолита. После каждого наведения на цель снять показания по вертикальному кругу Л и П соответственно. Перед наведением зрительной трубы на цель тщательно установить пузырек уровня при алидаде подъёмными винтами подставки на ноль-пункт.

Место зенита вычислить по формуле:

МZ=0,5(Л+П-360°);

Повторить определение места зенита и вычислить его среднее арифметическое значение.

Если место зенита превышает 30", исправить и повторить проверку.

Определение наклона горизонтальной оси

Наклон горизонтальной оси (перпендикулярность горизонтальной и вертикальной осей) проверить следующим образом:

-        установить теодолит на расстоянии 2-3 м от стены и тщательно отгоризонтировать его по уровню при алидаде горизонтального круга;

-        наклонить зрительную трубу на 25-35° (зенитное расстояние 55-65°) и отметить на стене точку;

-        навести перекрестие сетки зрительной трубы на отмеченную точку;

-        перевести зрительную трубу в горизонтальное пояснение и отметить на стене вторую точку так, чтобы её изображение совпало с серединой биссектора сетки нитей зрительной трубы;

-        повернуть алидаду на 180° и снова навести зрительную трубу на верхнюю точку;

-        перевести зрительную трубу вниз и определить величину смещения изображения отмеченной ранее точки с середины биссектора сетки нитей в долях ширины биссектора;

-        повторить проверку и вычислить среднее арифметическое значение из двух определений, оно не должно превышать ширины биссектора сетки нитей.

Разность между двумя определениями не должна превышать половины ширины биссектора.

Проверка визира

Навести зрительную трубу с помощью визира на цель, удаленную на расстояние не менее 10 м и определить величину несовпадения изображения цели с перекрестием сетки нитей- оно не должно превышать 1/4 поля зрения.

Нивелиры

Проверка круглого уровня

Установить пузырек в нуль пункт и повернуть трубу на 180°. Пузырек должен остаться в центре. Если это не так, следует выполнить юстировку.

Проверка положения визирной линии

-        Установить две рейки А и В на расстоянии 30-50 м друг от друга.

-        Установить прибор по середине между точками А и В.

-        Отгоризонтировать прибор и взять отсчёты по рекам А и В соответственно. Превышение между точками А и В будут Δh = аl - bl.

-        Переместить нивелир и установить его на расстоянии 1-2 м от рейки А.

-        Отгоризонтировать прибор и взять отсчеты а2 и b2 по рейкам А и В соответственно. Если {а2 - b2) - (а1 -b1) ≤ 3мм, дальнейшая юстировка не требуется. В противном случае необходимо сделать юстировку нивелира.

Тарирование приборов и устройств для измерения глубин

Обязательным условием при измерении глубин эхолотом является его тарирование, заключающееся в сличении глубин, измеренных эхолотом, с заданными глубинами на тарирующем устройстве и в определении суммарной поправки эхолота по формуле:

∆Z = Zт -Zэк

где: Zт - глубина по тарирующему устройству;

Zэк - глубина по показаниям эхолота.

Тарирование выполняется в дни промеров перед началом и после окончания измерения глубин.

6.1.7 Маркшейдерские измерения

Маркшейдерские измерения сводятся к установлению геометрической связи между отдельными характерными точками земной поверхности или точками различных конструкций, а также к выносу точек в натуру, в соответствии с их проектным положением. Выбор приемов и способов измерений определяется конкретными инженерными задачами, которые необходимо решить, т.е. какая конечная информация и в каком виде представляет производственный интерес и какие установлены требования к точности определения взаимного положения интересующих точек. Это в свою очередь диктует требования к допускаемым погрешностям маркшейдерских измерений.

Для маркшейдерских работ применяются плоские прямоугольные координаты с изображением поверхности эллипсоида на плоскости в проекции Гаусса (рис. 1).


Ось X изображает средний меридиан координатной зоны, а ось Y - экватор эллипсоида. Точка О пересечения этих осей принимается за начало координат. Чтобы не иметь отрицательных ординат, ординату осевого меридиана принимают условно равной 500 000 м, т. е. переносят начало отсчета координат на запад в точку О'.



                                      Уровенная поверхность

Рис 2.

Координата Нв (рис. 2) - абсолютная высота точки земной поверхности - есть расстояние от этой точки по отвесной линии до уровенной поверхности, принятой в государственной геодезической сети за исходную (нулевую).

Но абсолютная высота отсчитывается от среднего уровня Балтийского моря, определенного из многолетних наблюдений на водомерном посту (по футштоку) в г. Кронштадте.

Измерение длин линий выполняется рулеткам, лентами и длиномерами.

Рулетки выпускаются длинной от 1 до 50 м. Они относятся к рабочим измерительным средствам, которые применяются в качестве мер длины при непосредственных измерениях длин и расстояний. По точности нанесения шкал рулетки делятся на три класса. По конструктивным особенностям рулетки делятся на рулетки на крестовине (РК-50, РК-75, РК-ЮО), рулетки горные (РГ-20, РГ-30, РГ-50), рулетки горные желобочные (РГЖ-20, РГЖ-30, РПК-40), рулетки на вилке РВ-30 и др. Цифра в обозначении типа указывает номинальную длину шкалы рулетки в метрах.

Например, штриховая рулетка РК-50 - узкая стальная лента длиною 50 м со шкалой, намотана на барабан при помощи ручки в корпусе, выполненном в виде крестовины- Штрихи нанесены через 1 мм, оцифровка шкалы через 1 см. Штрихи и оцифровка выполнены способом высокого травления и покрыты темной оксидной пленкой. По заказу потребителя комплектуется лентодержателем типа ПН-2 со встроенным в рукоятку динамометром.

Введены новые обозначения рулеток. Например, рулетка РВ-30 имеет обозначение ОПК2-ЗОЛНТ/1: О - открытый корпус; П - плоская лента; К - вытяжное кольцо; 2-2-й класс точности; длина 30 м; А - начало шкалы удалено от торца; Н - нержавеющая сталь; Т - травленые штрихи; 1 - штрихи нанесены через 1 мм.

Для измерения длин линий на земной поверхности методом откладывания и фиксирования длины ленты или ее отдельных интервалов выпускаются штриховые землемерные ленты. Лента ЛЗ-20 разделена через 1; 0,5 и 0,1 м. Метровые интервалы отмечены латунными пластинками, полуметровые - клепаными шайбами, дециметровые - сквозными отверстиями. К концам ленты прикреплены стальные накладки с прорезями для вставки в них шпилек и рукоятки для натяжения ленты рукой. В комплекте ленты шесть шпилек и кольцо для наматывания при транспортировке.

При измерении линий лентой комплект шпилек должен иметь 6 или 11 шт. Измерение лентой выполняют два исполнителя. Первый прикладывает нулевой штрих к начальной точке и направляет второго в створ измеряемой линии. После натягивания ленты первый исполнитель вынимает свою шпильку, а второй снимает ленту со своей шпильки. Затем ленту переносят и повторяют измерения в том же порядке, пока второй исполнитель не израсходует 10 шпилек. После чего первый передает 10 шпилек второму - этот момент отмечается в журнале измерений.

Общую длину линии L, определяют по формуле:

 = 20 х 10a + 20b + 1

где: а - число передач шпилек; b - число шпилек у первого исполнителя в конце измерения; l - длина остатка (неполной длины ленты, отложенной в конце линии); 20 - длина мерной ленты (в м); 10 - количество шпилек в комплекте.

Перед началом работ необходимо произвести поверку ленты. Поверку длины ленты или рулетки проводят в соответствии с локальной поперечной схемой (ЛПС), которая является частью Общесоюзной поверочной схемы для средств измерений (ГОСТ 8020-75). Поверка сводится к сличению поверяемой ленты с образцовой.

Поправка за компарирование вводится в случае, когда длина рабочего мерного прибора отличается от длины образцового. Величину поправки вычисляют по формуле:

Δ1 = Δ1 х 10а + qb + qr/20

где: Δ1 - разность между длиной ленты, полученной из компарирования, и номинальной; 10 - число передач шпилек; 20 - длина мерной ленты (в м).

Поправка за температуру в линейные измерения вводится для повышения их точности, так как мерный прибор компарируют при температуре 20°С, когда полевые измерения должны проводиться при температурах, отличающихся от температуры компарирования. Величина поправки учитывается по формуле:

-Δt = alин (t-20);

где а - коэффициент линейного расширения (для стали 0,0000125); t-температура мерного прибора соответственно при измерениях и при компарировании. Следует иметь в виду, что величина этой поправки вводится

Мt = at (t*- 10),

Поправка за наклон линии. Если измерен угол наклона, то поправку можно определить по формуле:

ΔLн = 2L sin2 у/2;

где v - угол наклона измеряемой линии.

Если измеряемая линия имеет разные углы наклона на разных участках, то поправки вычисляют для каждой части отдельно и затем для всей линии поправки за наклон суммируют.

ΔLн= - (h2/2L + h4/8L3)

На точность измерения расстояний мерными лентами и рулетками влияют следующие источники ошибок: неверное компарирование, изменение температуры при измерениях, неточный учет поправок за наклон, неодинаковое натяжение, уклонение от створа, провисание, неточное фиксирование концов каждой лепты. При выполнении измерений в прямом и обратном направлениях разность двух измерений при благоприятных условиях местности не должна превышать 1/2000 измеренной длины.

Автоматический длинномер АД-1М - подвесной мерный прибор с механическим измерением линии. Погрешность измерения линии составляет 1/10 000. В комплект длинномера входят: две стальные проволоки с бобинами для их намотки, измерительный механизм, две стойки, блок, груз, две сменные линейные шкалы и два штатива. Измерительный механизм представляет собой заключенные в механический корпус мерный диск, счетчик и направляющие ролики. Измерения производят следующим образом: подвешивают проволоку на двух стойках и через блок натягивают на одном конце грузом; над точками местности укрепляют на проволоке линейные шкалы, между которыми измеряют расстояние. Измерительный механизм прокатывают по подвешенной проволоке, при этом в конце и в начале прокатки снимают отсчеты по шкалам мерного диска и счетчика и по линейным шкалам на проволоке.

Для повышения точности проводят измерения двумя проволоками в прямом и обратном направлениях, смещая между приемами линейные шкалы. Землемерные ленты, длинномеры и подвесные базисные приборы изготавливаются по техническим условиям.

Для измерения расстояния косвенным путем применяются оптические и электромагнитные дальномеры.

Оптический дальномер - прибор для измерения расстояний косвенным методом, без непосредственного откладывания мер длины вдоль измеряемой линии. Принцип измерения длин линий оптическими дальномерами основывается на решении вытянутого параллактического треугольника, образуемого базисом В и параллактическим углом β.

Расстояние D может быть определено по формуле: D=1/2Bctg β/2






Рис.3

Оптические дальномеры применяются двух типов: с постоянным параллактическим углом и переменным базисом и с переменным параллактическим углом и постоянным базисом.

Оптические дальномеры могут быть выполнены или в виде насадок к стандартным теодолитам или как специализированные приборы. Диапазон измеряемых ими расстояний - от десятков метров до полукилометра с относительными погрешностями - от 1:100 до 1:5000 длины линии.

Электромагнитные дальномеры - приборы для измерения расстояний по времени распространения электромагнитных колебаний между конечными точками линии. Скорость электромагнитных колебаний во время измерений предполагается постоянной и известной. Электромагнитные дальномеры в зависимости от вида используемых электромагнитных колебаний делятся на свето - и радиодальномеры.

По способу определения времени прохождения светового сигнала между определяемыми точками светодальномеры делятся на фазовые и импульсные. По конструкции светодальномер состоит из двух основных узлов - приемопередатчика, устанавливаемого на начальной точке, и отражателя, устанавливаемого на конечной точке измеряемой линии. Приемопередатчик посылает световой сигнал в направлении отражателя и принимает отраженный сигнал, определяя тем или иным способом время прохождения световым сигналом двойного расстояния между точками.

В качестве источника света применяют тепловые, газоразрядные, лазерные и полупроводниковые источники.

Тепловые источники имеют малую интенсивность и поэтому применяются в светодальномерах с небольшой дальностью действия.

Газоразрядные излучатели имеют спонтанное излучение с более высоким КПД. Недостаток газоразрядных ламп заключается в необходимости иметь специальное пусковое устройство.

Лазеры относятся к источникам стимулированного излучения, которое характеризуется монохроматичностью, когерентностью, высокой направленностью и интенсивностью. Светодалыномеры с лазерными источниками излучения обладают большей дальностью, помехоустойчивостью и более высокой точностью измерений.

Полупроводниковые источники имеют малую потребляемую мощность (1-3 Вт, что позволяет осуществить их электропитание от сухих элементов) и небольшие размеры. Недостатком является низкий КПД.

Измерение глубин выполняются эхолотом, ручным лотом или наметкой.

Наметка - обычно деревянная (пластиковая) штанга с нанесенными по длине измерительными шкалами. Промеры осуществляются с плавсредства вручную. Наметка опускается вертикально до касания с дном карьера. Отсчеты глубин снимаются визуально. Наметка применяется для измерения глубин величиной до 5 м.

Ручной лот - тонкий канат с грузом на конце. По длине каната завязаны узлы с шагом 0,5 м. Промеры осуществляются с плавсредства вручную. При опускании груза ведется отсчет глубины погружения по числу узлов. После контакта груза с дном карьера канат натягивается и визуально снимается отсчет глубины.

Эхолот - электронный прибор, имеющий преобразователь, процессор и дисплей. При эхолокации используются звуковая волна, отраженная от поверхности дна (эхо) и возвратившаяся в то место, откуда она начала распространяться. Расчет глубины водоема выполняется по измеренному времени между передачей и возвращением звуковой волны. Анализ отраженного сигнала может использоваться для определения местоположения, размера, состава, температуры и т.п.

Преобразователь устанавливается ниже поверхности воды и преобразовывает электрическую энергию посредством механической пульсации в ультразвуковые волны и излучает их в заданном направлении. Принимая отраженные сигналы, он преобразовывает их обратно в электрические, которые по соединительному кабелю несут информацию обратно в процессор, который в свою очередь обрабатывает, анализирует, группирует информацию для вывода цифровой и (или) графической демонстрации на экране дисплея.

С повышением частоты излучения (455 kHz) увеличивается звуковое разрешение сигнала, но увеличивается и интенсивность его затухания - снижается максимальная глубина эхолокации. Низкочастотные сигналы (200 kHz) используют при промерах больших глубин. Форма излучаемого сигнала определяет область охвата и детальное разрешение. Так при использовании однолучевого излучателя получают низкое детальное разрешение и большую область охвата, и наоборот для получения высокого детального разрешения используют многолучевые излучатели с узким лучом.

В современных эхолотах структура дна отображается на экране дисплея или серыми дискретными уровнями окрашивания или интенсивностью цвета. Твердое и гладкое дно (глинистое или каменистое) - изображение узкое и плотное, мягкое дно (ил, песок, грязь) изображение широкое и размытое.

Чувствительность прибора зависит от наличия в воде взвесей пузырьков воздуха, водорослей, плотных косяков рыбы и посторонних источников шумовых помех.

Наличие встроенной памяти процессора позволяет значения измеренных глубин сохранять в электронном виде в памяти эхолота и пересылать их в виде файла для компьютерной обработки. В этом случае оптимально использовать эхолот, объединенный с GPS- приемником.

6.1.8 Развитие маркшейдерской опорной сети на месторождении

Настоящим проектом предусмотрено развитие опорной маркшейдерской сети по мере подвигания фронта горных работ в виде полигонометрии 2-го разряда. Для определения высот пунктов полигонометрических сетей 2-го разряда допускается применение технического и тригонометрического нивелирования.

Плотность плановой маркшейдерской опорной сети для топографической съемки текущих изменений на территории производственно-хозяйственной деятельности организации принимается не менее одного пункта на 1 км2.

Плотность высотной маркшейдерской опорной сети принимается при съемке в масштабе 1:2000 и крупнее - не менее одного репера на 5-7 км2. Необходимое количество пунктов маркшейдерской опорной сети на карьере определено с учетом перспективы развития горных работ, размеров, глубины карьера и возможности использования пунктов для развития съемочной сети. Пункты маркшейдерской опорной сети закрепляются специальными реперами (центрами). Конструкция реперов опорной сети приведена в текстовых приложениях к проекту.

Установка пунктов планируется на береговой полосе (левый и правый берега) вдоль границ горных отводов, то есть с вынесением пунктов за пределы горного отвода и производственно-хозяйственной деятельности предприятия. В дополнение к существующим реперам предусмотрено заложение новых пунктов (Рп), которые будут служить одновременно пунктами опорной и съемочной сетей.

Постоянными центрами будут закреплены пункты, расположенные за пределами месторождения. Их бетонируют в скважине на глубину ниже уровня промерзания грунта, т.е. не менее 1,6 м.

Остальные пункты, закрепляются временными центрами. Ими служат металлические стержни, трубки и деревянные колья длиной 1,0 - 1,5 м, забиваемые непосредственно в грунт.

Спутниковые приёмники GPS рекомендуется использовать для перевода координат из условной системы, в которой в настоящее время ведётся маркшейдерская графическая документация предприятия, в систему координат 1963 года.

Полигонометрия 1 и 2 разрядов.

Полигонометрия 1-го и 2-го разрядов может создаваться в виде одиночных ходов или систем ходов с узловыми точками, являющимися пунктами государственных опорных сетей и пунктами триангуляции 1-го разряда.

Угловые измерения в полигонометрии 1-го и 2-го разрядов выполняют круговыми приемами без замыкания горизонта при наблюдении двух направлений и с замыканием горизонта при наблюдении большего числа направлений. При измерении углов должны соблюдаться допуски, приведенные в таблице 6.1.8.1. Результаты измерений записываются в журнал измерения углов полигонометрии, приведенный в приложении 3.

Число приёмов и повторений при измерении углов

Таблица 6.1.8.1

Тип теодолитов

Полигонометрия 1-го разряда

Полигонометрия 2-го разряда



Число приёмов

Число повторений



1

Т5 и другие равные им по точности

4

2 приёма по 2 повторения

1

Т5 и другие равные им по точности

2

Т15-Т20 и другие равные им по точности

2 приёма по 3 повторения

2

Т15-Т20 и другие равные им по точности


Измерение углов рекомендуется выполнять по трехштативному методу. Линейная ошибка центрирования теодолита визирных целей не должна быть более ±1 мм при измерениях в сетях полигонометрии 1-го разряда и ± 2 мм в сетях полигонометрии 2-го разряда. При примыкании полигонометрических ходов к исходным пунктам измеряют примычные углы между стороной хода и двумя направлениями на исходные пункты.

Угловые невязки в полигонах и отдельных ходах не должны превышать в полигонометрии 1го разряда ± 10√n и в полигонометрии 2-го разряда ± 20√n, где n - число измеренных углов в полигоне или ходе. При n ≤5 угловые невязки ходов между исходными пунктами не должны превышать ±25˝ в полигонометрии 1-го разряда и ±45˝ в полигонометрии 2-го разряда.

Стороны в этих полигонометрических ходах измеряют рулетками, светодальномерами ТД-2, КЛГ-3, СТ-62, СТ-5 и другими равными им по точности приспособлениями.

До начала и после окончания измерений мерные приборы необходимо эталонировать на полевом компараторе длиной 120 м, закладываемом в районе работ. Рулетки и ленты применяемые при измерении длин сторон в полигонометрии 2-го разряда, допускается компарировать на компараторе, обеспечивающем точность эталонирования не ниже 1:40 000 длины мерного прибора.

Длины сторон полигонометрических ходов измеряют по штативам или кольям при постоянном натяжении мерного прибора. Каждую сторону измеряют одним мерным прибором в прямом и обратном направлениях. Колебания разностей отсчетов (передний минус задний) не должны превышать 2 мм в полигонометрии 1-го разряда и 3 мм в полигонометрии 2-го разряда. Результаты измерений записываются в журнал линейных измерений в полигонометрии, приведенный в приложении 3.

Штативы нивелируют в одном направлении по двум сторонам рейки или при двух горизонтах инструмента; длина визирного луча допускается не более 150м. Для измерения температуры стального мерного прибора рекомендуется применять термисторы. Температура измеряется на каждом интервале.

Разность между результатами двух измерений длины стороны после введения поправок за температуру и эталонирование не должна превышать1:10 000 длины стороны в полигонометрии 1-го разряда и 1:5 000 в полигонометрии 2-го разряда.

В измеренные линии вводят следующие поправки:

на компарирование;

на разность температур при измерениях и компарировании;

на наклон интервалов;

на приведение к поверхности референц-элипсоида;

на редуцирование на плоскости проекции.

Результаты вычислений записывают в журнал. Форма журнала приведена в приложении 4.

При применении светодальномеров каждую сторону измеряют в одном направлении (при одной установке светодальномера и отражателя).

Программу измерений устанавливают для светодальномера каждого типа в соответствии с его точностью и данными об ошибках измерения длины стороны и невязках ходов полигонометрии 1 и 2-го разрядов.

Температуру, атмосферное давление и влажность воздуха измеряют один раз для каждой линии толков точке установки светодальномера.

Системы полигонометрических ходов уравновешивают способом приближений, узлов или полигонов. Одиночные хода полигонометрии между исходными пунктами и узловыми точками уравновешивают упрощенно с распределением угловой невязки поровну на все углы. Невязки по осям координат распределяются пропорционально длинам сторон.

При применении электронных тахеометров сети полигонометрии 1-го и 2-го разрядов должны соответствовать требованиям, приведенным в таблице 6.1.8.2.


Характеристика сетей полигонометрии 1-го и 2-го разрядов

Таблица 6.1.8.2.

Показатели

1 разряд

2 разряд

1

Предельная длина отдельных полигонометрических ходов* в зависимости от числа сторон n в ходе, км

10 при n=50 12 при n=40 15 при n=25 20 при n=15 25 при n=10

6 при n=30 8 при n=20 10 при n=10 12 при n=8 14 при n=6

2

Наименьшая** длина сторон хода, км

0,12

0,08

3

Средняя квадратическая погрешность измерения длины стороны

до 1000 м -3 см свыше 10000 м - 1:30000

до 1000 м -5 см

4

Предельная относительная невязка хода

1:10 000

1:5 000

5

Угловая невязка хода или полигона, не более, где n - число углов в ходе

10√n

20√n

Примечание:

* Предельная длина ходов:

-
между исходным и узловым пунктами - 2/3 длины отдельного хода, определенного в зависимости от числа сторон “n”;

-        между узловыми пунктами -1/2 длины отдельного хода, определенного в зависимости от числа сторон “n” (при уменьшении числа сторон “n” хода соответственно на 2/3 и1/2).

** При измерении линий светодальномерами и электронными тахеометрами предельная длина сторон не устанавливается, однако следует избегать перехода от наименьших сторон хода к максимально возможным.

Нивелирование

Высоты пунктов опорной сети определяются проложением нивелирных сетей IV класса и сетей технического нивелирования, развиваемых в дополнение к существующим сетям боле высокого класса точности.

При использовании электронных тахеометров (3˝ -7˝) определение высот пунктов маркшейдерской сети допускается методом тригонометрического нивелирования.

Плотность высотной маркшейдерской сети должна быть не менее чем 1 репер на 10-15км2 для съемок М 1:5 000 и не менее чем 1 репера на 5-7км2 для съемок М 1:2000 и крупнее.

Плотность высотной маркшейдерской сети на карьере определяется перспективами развития горных работ, размерами и глубиной карьера и возможностями использования пунктов для развития съемочных сетей.

Нивелирование IV класса выполняется нивелирами с трубой, имеющей увеличение не менее 25х, с уровнем, цена деления которого не более 25˝ на 2мм.

При нивелировании этого класса применяют:

-        шашечные двусторонние трехметровые рейки с сантиметровыми делениями на обеих сторонах. На черной стороне нуль совмещен с плоскостью пятки рейки, а на красной стороне с пяткой рейки совмещен отсчет, превышающий 40 дм, обязательно с дробным числом сантиметров. Отсчеты, совпадающие с пятками красных реек одного комплекта, должны отличаться на 100 мм. Рейки снабжают сферическими уровнями.

-        шашечные трехметровые двусторонние с наименьшими делениями по черной стороне 1 см, а по красной стороне 1,1 см.

-        штриховые трехметровые односторонние с двумя шкалами или двухсторонние с наименьшими делениями 0,5 см.

-        четырехметровые рейки применяются в исключительных случаях, как и односторонние рейки.

Случайные ошибки дециметровых делений реек не должны превышать более ±1 мм.

Нивелирование IV класса выполняется в одном направлении. Длина отдельных линий нивелирования IV класса должна быть не более 50 км. Невязки в полигонах и по отдельным линиям допускаются не более 20√L , мм, где L- длина хода в км. Отсчеты при нивелировании IV класса берут в следующей последовательности:

-   по верхней и средней нитям по черной стороне задней рейки;

-        по верхней и средней нитям по черной стороне передней рейки;

-        по средней нити по красной стороне передней рейки;

-        по средней нити по красной стороне задней рейки.

Журнал нивелирования приведен в приложении 6.

Длину визирного луча допускают не более 150 м при увеличении трубы менее 30 и при отсутствии колебаний изображения.

Ходы технического нивелирования прокладываются любыми техническими нивелирами с применением одно- или двухсторонних реек.

Техническое нивелирование между опорными пунктами и между реперами с известными отметками прокладываются в одном направлении. Висячие нивелирные хода проходятся в прямом и обратном направлениях.

Техническое нивелирование выполняется по черной и красной сторонам реек или по одной из сторон рейки, но при двух горизонтах нивелира. Расхождение в двух значениях одного превышения не должно быть более 5 мм. Отсчеты по рейкам берут по одной нити. Расстояние до реек от нивелира недолжно быть более 150м. Допустимая невязка ходов технического нивелирования равна 50√L, мм, при более чем 25 станциях на 1км хода невязка равна 10√n, мм, где n- число станций в ходе.

6.1.9 Маркшейдерские съемочные сети

Съемочная сеть на участках месторождений развивалась прямыми и обратными засечками с погрешностью определения планового положения, не превышающего 0,4мм плана 1:2000. Высотное положение определялось тригонометрическим нивелированием с погрешностью не более 0,2м. Что соответствует инструкции по производству маркшейдерских работ.

Проектная горная графическая документация по освоению месторождений ОАО "Ярославский речной Порт" составлена в масштабах 1:2000 и 1:5000. Исходная горная графическая документация ведётся в масштабе 1:2000. Съемка ситуации в карьере также ведется в масштабе 1:2000. Для выполнения маркшейдерской съемки указанного масштаба на месторождении создана маркшейдерская съемочная сеть.

Настоящим проектом предусматривается развитие съемочной сети методами описанным ниже.

Основой для ее построения и развития будут являться опорные пункты полигонометрии 2-го разряда. Погрешность определения пунктов съемочной сети относительно ближайших пунктов опорной сети не должна превышать 0,4 мм на плане в принятом масштабе съемки и 0,2 м по высоте. Пункты съемочной сети закрепляют центрами долговременной сохранности и центрами временного пользования. Разрезы центров приведены в графическом приложении № 1 настоящего проекта.

При ширине экскаваторной заходки менее 20 м, если по результатам съемки определяют объемы выемки для оплаты труда, пункты съемочного обоснования определяются в соответствии с требованиями, установленными для съемки в масштабе 1:1000.

Количество и расположение пунктов съемочной сети, используемых при фотограмметрических методах съемки в качестве опорных точек, устанавливается проектной документацией.

При тахеометрическом методе съемки пункты съемочной сети располагаются с учетом установленных требований «Инструкции по производству маркшейдерских работ» и описаны в п. 5.1. настоящего проекта.

Плановое положение пунктов съемочной сети карьера в зависимости от формы карьера, технологии выемочных работ и других причин, определяют одним из следующих способов:

-    геодезическими прямой или обратной засечками;

-         проложением теодолитных ходов;

          полярным построением цепочек треугольников.

Высотное положение пунктов съемочной сети определяют техническим или тригонометрическим нивелированием.

Плановое и высотное положение пунктов съемочной сети можно определять с помощью спутниковой аппаратуры, а также аналитической пространственной фототриангуляцией.

Прямая и боковая засечки производятся не менее чем с трех исходных пунктов, обратная - по четырем при условии, что определяемый пункт расположен вблизи от окружности, проходящей через три исходные точки.

Углы в прямых и обратных засечках должны быть не менее 30° и не более 150°. Расстояния от исходных до определяемых пунктов при съемках масштабов 1:1000, 1:2000, и 1:5000 должно быть не более соответственно 1, 2, и 3 км. Расхождения в положении определяемого пункта из двух определений не должны превышать 0,6 мм на плане в масштабе съемки.

При использовании теодолитов типа Т30 горизонтальные углы измеряются двумя приемами или повторениям. Расхождение между приемами не должно превышать 45˝. Более точными теодолитами углы измеряют одним приемом.

Создание съемочной сети построением цепочек треугольников используется, если карьеры имеют вытянутую форму, и оба борта карьера подвижны. Предельная длина цепочки треугольников между исходными пунктам не должна превышать 1,5; 3,6; и 6 км при съемках соответственно в масштабах 1:1000, 1:2000, и 1:5000 в цепочках допускается определять не более 7 пунктов. Требования к измерению горизонтальных углов те же, что и при способах засечек. Невязка углов в треугольнике не должна превышать 1/.

Координаты пунктов, определяемые методом засечек, вычисляются из двух треугольников. В обратных засечках координаты определяемого пункта вычисляются из решения двух вариантов засечки. За окончательные координаты принимается среднее их значение. Расхождение в положении пункта из двух вариантов засечки допускается не более 0,6 мм на плане в масштабе съемки. Уравнивают цепочки треугольников раздельными способами. Угловую невязку распределят поровну во все углы, невязку в координатах распределяют пропорционально длинам сторон по ходовой линии между исходными пунктами.

На участках карьера с большой протяженностью фронта добычных и вскрышных работ и на удобных для линейных измерений площадках уступов применяют способ теодолитных ходов. Теодолитные хода прокладывают прямыми ходами между двумя известными пунктами опорной сети или замкнутыми полигонами.

Расстояние между точками теодолитных ходов должно быть не больше 400 м, и не меньше 100 м. Протяженность теодолитного хода должна быть не более 1,8; 2,5 и 6,0 км при съемках соответственно в масштабах 1:1000, 1:2000, 1:5000.

Углы в теодолитных ходах измеряют теодолитами типа Т30 двумя приемами или повторениями. Расхождения углов в приеме не должны быть более 45˝. Угловая невязка не должна превышать fβ =45˝√n (глее n- число измеренных углов). Центрирование теодолитов проводят с точностью не более 2-3 мм.

Измерение длин осуществляется стальными лентами, рулетками, дальномерами. Длины линий можно определять косвенными методами, но во всех случаях измерения ведут в прямом и обратном направлениях и разность между двумя независимыми измерениями не должна превышать 1:500. Линейную невязку в ходах допускают не более 1:3000 длины хода. В измеренные длины вводятся поправки на температуру, компарирование, провис, приведение линии к горизонту (начиная с угла наклона 1°).

Сущность косвенного способа измерения длин линий заключается в определении длин по теореме синусов - через измеренные углы против этих линий при наличии двух известных длин, на которые опираются примыкающие углы.

Длины сторон засечек и теодолитных ходов могут определяться светодальномерами типа СМ или Сп или электронными тахеометрами. При использовании тахеометров разрешается изменять параметры построения съемочных сетей, но при этом погрешности определения положения определяемого пункта не должны превышать величин, установленных «Инструкцией по производству маркшейдерских работ».

Высоты пунктов съемочной сети определяются техническим или тригонометрическим нивелированием.

Техническое нивелирование выполняют техническими нивелирами с рейками любого типа, обеспечивающими заданную точность. Техническое нивелирование между опорными пунктами, а также между известными реперами можно производить в одном направлении. Висячие нивелирные хода прокладываются в прямом и обратном направлениях. Расстояния до реек принимаются по возможности равными и не превышающим 150 м. Разность превышений, определенных по черной и красной сторонам реек или при двух горизонтах инструмента, допускается не более 5 мм. Невязка ходов допускается не более 50√L, мм, где L - длина хода в км.

Тригонометрическое нивелирование распространено на карьерах с безрельсовым транспортом и при создании съемочных сетей способами геодезических засечек. В этом случае вертикальные углы измеряются одновременно с горизонтальными углами теодолитами с точностью отсчетных приспособлений не ниже 30˝ двумя приемами, более точными теодолитами - одним приемом. Высоту прибора и визирной цели определяют с точностью до 1 см.

Ходы тригонометрического нивелирования должны опираться на пункты, высоты которых определены геометрическим нивелированием точности не ниже IV класса. Длина таких ходов не должна превышать 2,5 км. Расхождения в определении прямого и обратного превышения не допускаются более 0,04ℓ см, где ℓ - длина линии, м. Невязка хода не должна превышать значения:

 = 0,04L√n, см,

где: L - длина хода, м; n -число сторон.

Для передачи высот на пункты съемочной сети, определяемые способом геодезических засечек или проложением цепочек треугольников, превышения между пунктами определяются из тригонометрического нивелирования в прямом и обратном направлениях, или в одном направлении, но не менее чем с двух исходных пунктов. При полярном способе повторное определение превышения выполняется с изменением высоты цели или инструмента.

Расстояния между исходными и определяемыми пунктами принимаются не более 1 км при измерении вертикальных углов теодолитами типа Т30, 1,5 км - теодолитами типа Т15 и 2 км - более точными теодолитами. Расхождение между двумя определениями высоты пункта (с учетом поправок за кривизну Земли и рефракцию) допускается не более - 0,03l, см, при расстояниях до 1 км, 0,02l, см, - при расстояниях более 1 км, где l - длина стороны, м. Если число определений высоты пункта больше двух, отклонение любого определения от среднего арифметического значения допускается не более 20 см.

Длина ходов тригонометрического нивелирования, прокладываемых при помощи электронных тахеометров, принимается не более 10 км, расхождение прямого и обратного определения превышения -0,01ℓ, а невязка в ходе - 0,01L√n, см.

При расстояниях от опорного пункта до определяемого съемочного пункта более 700 м в превышения вводится поправка на кривизну Земли и рефракцию.

При использовании аналитической фототриангуляции координаты и высоты пунктов съемочной сети вычисляются по программам строгого уравнивания фототриангуляционной сети (способ связок с устранением систематических искажений фотоизображения методом самокалибровки) с оценкой точности координат и высот определяемых пунктов.

Параметры аэросъемки (масштаб снимков и высота фотографирования), конструкция фототриангуляционной сети (направление и взаимное перекрытие аэросъемочных маршрутов, количество и расположение опорных точек, точность определения координат опорных точек и элементов ориентирования снимков и т.д.) устанавливаются в соответствии с проектной документацией.

При составлении проекта фототриангуляционной сети выполняются ее моделирование и "уравнивание" модели с вычислением стандартов погрешностей координат определяемых точек. Значения вычисленных стандартов погрешностей принимаются не выше 0,2 мм на плане в принятом масштабе съёмки и 0,1 м по высоте.

Построение фототриангуляционной сети выполняется в соответствии с проектной документацией. Качество сети на всех этапах ее построения контролируется визуализацией оценочных параметров:

- невязок координат изображений координатных меток после внутреннего ориентирования снимков;

-        остаточных параллаксов точек после взаимного ориентирования снимков стереопары;

-        невязок координат точек, связующих между соседними моделями маршрутной сети;

-        невязок координат опорных точек после геодезического ориентирования сети;

-        средней квадратической погрешности единицы веса;

-        стандартов погрешностей координат определяемых точек (выборочно).

6.1.10 Анализ точности съемок горных работ

Системы полигонометрических ходов уравновешивают способом приближений, узлов или полигонов. Одиночные хода полигонометрии между исходными пунктами и узловыми точками уравновешивают упрощенно с распределением угловой невязки поровну на все углы. Невязки по осям координат распределяются пропорционально длинам сторон.

На точность измерения расстояний мерными лентами и рулетками влияют следующие источники ошибок: неверное компарирование, изменение температуры при измерениях, неточный учет поправок за наклон, неодинаковое натяжение, уклонение от створа, провисание, неточное фиксирование концов каждой лепты. При выполнении измерений в прямом и обратном направлениях разность двух измерений при благоприятных условиях местности не должна превышать 1/2000 измеренной длины.

В измеренные линии вводят следующие поправки:

на компарирование;

на разность температур при измерениях и компарировании;

на наклон интервалов;

на приведение к поверхности референц-элипсоида;

- на редуцирование на плоскости проекции.

Поправка за компарирование вводится в случае, когда длина рабочего мерного прибора отличается от длины образцового. Величину поправки вычисляют по формуле:

Δ1 = Δ1 х 10а + qb + qr/20

где: Δ1 - разность между длиной ленты, полученной из компарирования, и номинальной; 10 - число передач шпилек; 20 - длина мерной ленты (в м).

Поправка за температуру в линейные измерения вводится для повышения их точности, так как мерный прибор компарируют при температуре 20°С, когда полевые измерения должны проводиться при температурах, отличающихся от температуры компарирования. Величина поправки учитывается по формуле:

-Δt = alин (t-20);

где а - коэффициент линейного расширения (для стали 0,0000125); t-температура мерного прибора соответственно при измерениях и при компарировании. Следует иметь в виду, что величина этой поправки вводится

Мt = at (t*- 10),

Поправка за наклон линии. Если измерен угол наклона, то поправку можно определить по формуле:

ΔLн = 2L sin2 у/2;

где v - угол наклона измеряемой линии.

Если измеряемая линия имеет разные углы наклона на разных участках, то поправки вычисляют для каждой части отдельно и затем для всей линии поправки за наклон суммируют.

ΔLн= - (h2/2L + h4/8L3)

Разность между результатами двух измерений длины стороны после введения поправок за температуру и эталонирование не должна превышать1:10 000 длины стороны в полигонометрии 1-го разряда и 1:5 000 в полигонометрии 2-го разряда.

6.1.11 Учет остатков на складах готовой продукции

В зависимости от сложности формы отвалов на складах, их объем определяется по результатам рулеточного замера или инструментальной съёмки. Рулеточным замером определяются объёмы отвалов сравнительно правильной геометрической формы, например конусообразные, пирамидальные, призматические с треугольным или трапециевидным сечением. Абрисы отвалов с указанием высоты, длины, ширины и других размеров заносятся в журнал замеров. Объемы отвалов подсчитываются по формулам объемов геометрически правильных тел. Для определения объёмов отвалов со сложными поверхностями выполняется съёмка тахеометрическим способом или способом параллельных профильных линий.

Объемы отвалов по данным съемки подсчитываются способами вертикальных или горизонтальных сечений или другими способами, обеспечивающими необходимую точность результата.

В случае выполнения контрольной съемки отвала допустимая разность основного и контрольного определения объема и плотности полезного ископаемого в отвале не должна превышать приведенных в таблице 6.1.11.1. значений.

Допустимые погрешности объёма и плотности отвала

Таблица 6.1.11.1.

Наименование показателя

Объём отвала, тыс.м3


<20

20-50

50-200

>200

Допустимая относительная погрешность отвала, %





объёма отвала, склада

8

5

3

2

плотности

5

5

4

2

Допустимая разность двух независимых определений объёма. %

12

8

4

3


При допустимой разности двух независимых определений объема отвала к учёту принимается его среднее значение.

При остатках полезного ископаемого на складе в размере 75% месячной добычи и больше складирование организуется так, чтобы маркшейдерским измерениям подлежала часть отвала, не превышающая 25% месячной добычи. Общий остаток полезного ископаемого на складе получается как сумма постоянной части отвала и переменной, определенной по маркшейдерским измерениям. Если такая организация складирования невозможна, то учет поступившего и отгруженного полезного ископаемого ведется по результатам взвешивания. Книжные остатки в этом случае корректируются по данным маркшейдерских замеров.

Объём полезного ископаемого в закрытых складах (бункерах) определяется по измерениям незаполненной части. Объём вычисляется по заранее составленной таблице, показывающей зависимость объёма загруженной части склада (бункера) от высоты его незаполненной части Периодичность определения плотности, принимаемой для перевычисления объёма полезного ископаемого в массу при ежемесячных измерениях складов, устанавливается с учётом вида и свойств полезного ископаемого, технологии складирования и сроков хранения в отвале. В качестве мерных ёмкостей служат транспортные сосуды (железнодорожные вагоны, автомобили и др.) или ёмкости размером 0,5 x 0,5 х 0,5 м. В последнем случае число определений плотности принимается не менее 15. Пробы отбираются так, чтобы они представляли объем всего отвала. Загруженные и порожние железнодорожные вагоны и автомобили взвешиваются, и их масса округляется до 0,1 т. Масса полезного ископаемого в мерном ящике определяется с точностью до 1 кг. При необходимости отбираются пробы горных пород для химического анализа и определения других физических свойств.

6.1.12 Учет потерь полезного ископаемого

Потери полезного ископаемого - часть запасов кондиционного полезного ископаемого, оставленная при разработке в недрах, в местах погрузки, складирования и на транспортных коммуникациях, вывезенная в отвалы.

Потери сортности полезного ископаемого (разубоживание) - снижение содержания полезного компонента в добытом полезном ископаемом по сравнению с его содержанием в массиве.

Определение, учет и оценка достоверности размеров фактических потерь полезного ископаемого, а также полноты и качества извлечения запасов предусматривается производить маркшейдерской службой на основе первичной полевой и графической документации.

Потери полезного ископаемого должны учитываться раздельно по видам по каждой выемочной единице.

За выемочную единицу принимается минимальный участок месторождения с относительно однородными геологическими условиями, отработка которого согласно проекту осуществляется одной системой разработки, технологической схемой выемки (карьер, уступ, блок, месторождение и т. п.), в пределах которого с достаточной достоверностью определены запасы и возможен достоверный первичный учет добычи (извлечения) полезных ископаемых и компонентов.

Для месторождений песчаного материала ОАО "Ярославский речной порт», разработка которых производится одним уступом валовым способом, без разделения добываемого материала по качеству, за выемочную единицу принимается карьер.

Потери должны учитываться в соответствии с «Единой классификацией потерь твердых полезных ископаемых». Классификацией выделяются потери по двум классам:

Класс I. Общекарьерные потери - это запасы в различного рода целиках, которые запроектированы, чтобы поддерживать нормальную деятельность предприятия по добыче, и которые остаются в недрах после ликвидации предприятия. К ним относятся потери под капитальными траншеями и карьерными сооружениями, потери в барьерных целиках между карьерами и т.п.

Общекарьерные потери вдоль прибрежной 100-метровой защитной полосы нормируются на Савинско-Забелинском, Приволжском и Сопелко-Кресцовском карьерах

Класс II. Эксплуатационные потери - это потери, происходящие непосредственно в процессе добычи и делятся на две группы:

Группа 1. потери полезного ископаемого в массиве:

-         в целиках внутри отработанного карьера (участка, блока);

-         в бортах карьера;

          в подошве карьера вследствие невыдержанной гипсометрии почвы залежи или связанные с обводненностью нижней части полезной толщи и пр.;

          в местах выклинивания и сложной конфигурации залежи в плане;

          в целиках затопленных, заиленных участков;

          в целиках у геологических нарушений и пр.

Эксплуатационные потери полезного ископаемого в массиве, а именно в бортах и подошве, нормируются на всех карьерах.

Группа 2. потери отделенного от массива нерудного строительного материала:

-         при выемке совместно с вскрышными породами, т. е. потери в кровле при ее зачистке для предотвращения разубоживания полезной толщи пустыми породами.

-         при совместной выемке и смешивании с некондиционным нерудным материалом.

          в местах погрузки (при сливе), разгрузки, складирования, при транспортировании.

Эксплуатационные потери отделённого от массива полезного ископаемого в местах погрузки (при сливе) нормируются на Савинско-Забелинском, Прусово-Филимоновском и Сопелко-Кресцовском карьерах.

потери сортности полезного ископаемого (разубоживание):

-         потери сортности, вызванные сложностью геологического строения: в приконтурных участках залежи сложной конфигурации, в зонах тектонических нарушений, в местах выклинивания залежи или при наличии маломощных пропластков и тел некондиционных пород;

-         потери сортности при совместной разработке участков с различной сортностью, не выявленных при геологоразведочных работах;

          потери сортности, вызванные гидрогеологическими условиями, в зонах обрушения из-за размыва (подмыва) уступов напорными водами и пр.

Разубоживание полезного ископаемого проектными решениями не предусмотрено. "Примешивание" к добытой горной массе забалансовых запасов песков имеет место на всех карьерах.

Определение и учет потерь предполагается вести прямым методом по карьеру в целом.

Фактические потери в бортах рассчитываются по разности отметок положения этого элемента по проекту (плану развития горных работ) и фактическим их значением, полученным при маркшейдерских съемках путем наложения съемки карьера в конечном положении и положения борта карьера, предусмотренного проектом.

Фактические потери в подошве полезной толщи рассчитываются по разности отметок положения этого элемента по проекту (плану развития горных работ) и фактическим их значением, полученным при маркшейдерских съемках, путем наложения съемки подошвы карьера на план изогипс подошвы полезной толщи по результатам геологоразведочных работ.

Фактические потери при сливе пылеватых и глинистых частиц с неосветленной водой рассчитываются по разности отметок положения этого элемента до начала горных работ и фактическим их значением по их окончанию, полученным при маркшейдерских съемках путем наложения съемок.

Результаты замеров и подсчетов заносятся в Журнал сводного учета полноты извлечения и потерь полезного ископаемого.

6.2 Геометризация месторождения. Подсчет запасов по маркшейдерской съемке

Объемы вынутых горных пород подсчитываются по результатам маркшейдерской съемки способами среднего арифметического, горизонтальных и вертикальных сечений, объемной палетки и другими способами, обеспечивающими необходимую точность. При условии, когда технологическая схема разработки позволяет определять объемы горных пород, приведенные к объему в целике, непосредственно по съемке уступов, объемы можно подсчитывать способом среднего арифметического. Этот способ не применяется, если верхняя или нижняя площадка уступа в пределах заходки имеет поперечный уклон более 0,015. Способ среднего арифметического также не применяется, если кроме бровок уступов снимаются дополнительные точки на рабочих площадках или откосах уступов. Способом горизонтальных сечений подсчитываются объемы при нанесении на план горных выработок бровки уступа и промежуточного сечения.

Способами среднего арифметического и горизонтальных сечений подсчитываются объёмы по формуле:


где V - объем горных пород, м3; Sв, Sн - площади сечений, соответственно по верхним и нижним бровкам, м2; hср - средняя высота уступа (слоя), м.

При подсчете объемов горных пород способом среднего арифметического, среднюю высоту уступа hср вычисляют по формуле:


где ∑Zв и ∑Zн - сумма отметок, соответственно по верхним и нижним бровкам; nв и nн-число реечных точек по этим бровкам.

Объемы горных пород, определенные по тахеометрической съемке, подсчитываются способом вертикальных сечений по формуле

,

где ,  - площади сечений на границах вынутой заходки, м;

, , ...,  - площади промежуточных сечений, м;

, , ...,  - расстояния между сечениями, м.

Если расстояния между сечениями одинаковые, формула имеет вид

,

где а - расстояние между сечениями, м; S - площадь промежуточных сечений, м; n - число сечений.

Объемы горных пород, определенные по стереофотограмметрической съёмке, подсчитываются одним из перечисленных выше способов, кроме способа среднего арифметического.

Способ объёмной палетки можно применять для подсчета объёма взорванных горных пород, если они изображены на плане в проекции с числовыми отметками, а также для подсчёта объёма вынутых горных пород, если заходка имеет неправильные, сложные контуры и поверхности. Объемы горных пород подсчитываются способом объёмной палетки по следующим формулам:

         n 1             m= S x (∑ hi - ― х ∑ h′i),

           i=1          2 j=m

где:    S - площадь прямоугольника палетки, м2;

n

∑ hi - сумма высот вынутого слоя в вершинах палетки, попадающих

i=1 внутрь контура и на контур выемки, м;

∑ h′i - сумма высот вынутого слоя в вершинах палетки, попадающих=m      на контур выемки или расположенных от него на расстоянии

менее половины стороны прямоугольника палетки.

          n

V = S x ∑ hi,

          i=1

где:    S - площадь прямоугольника палетки, м2; n - число прямоугольников в пределах подсчитываемого контура; hi - высота слоя вынутых (взорванных) пород в каждой вершине прямоугольника, м.

Размеры сторон прямоугольников палетки принимаются равными 5 - 10 мм. Число прямоугольников палетки в контуре подсчета объёмов принимается равным 15.

Автоматизированный подсчет объемов горных пород применяется с помощью программных продуктов, обеспечивающих необходимую точность.

При взвешивании добытых полезных ископаемых их объём в целике подсчитывается по массе и плотности добытого полезного ископаемого; объём по вскрыше подсчитывается как разность между объёмом горных пород (горной массы) в целике, определенным по маркшейдерской съёмке, и объёмом добытого полезного ископаемого в целике.

При определении объёмов горных работ по маркшейдерской съёмке уступов и возможности заснять контакты между породами вскрыши и полезным ископаемым эти объёмы подсчитываются раздельно. В иных случаях по маркшейдерской съёмке находится общий объём вынутой горной массы, который разделяется на объёмы вскрыши и добычи пропорционально результатам оперативного учёта.

При несовпадении даты съёмки с началом или концом отчётного периода объём вынутых горных пород подсчитывается по формуле:

= Vм + Vкон - Vнач,

где: V, Vм, Vкон, Vнач - объёмы горных пород, м3; - принимаемый к учету,м      - вынутый, определенный по маркшейдерской съёмке,кон - вынутый за время между датой съёмки и концом отчетного периода,нач - вынутый за время между датой предыдущей съёмки и началом отчетного периода.

Объёмы Vнач и Vкон принимаются на основании данных оперативного учета.

6.2.1 Оценка точности подсчета запасов

Подсчет объемов вынутых горных пород по результатам маркшейдерской съемки горных выработок может осуществляться, не превышая значений следующих допустимых погрешностей (двойной средней квадратичной погрешности):

-        при маркшейдерской съемке уступов, допустимая погрешность σVдоп (%) определения объема по формуле:


где: V - объем вынутых горных пород, приведенный к объему в целике, м3.

Данная формула используется при объемах от 20,0 до 2000,0 тыс. м3.

Если объем больше 2000,0 тыс. м3, то принимают σVдоп=1%; если объем меньше 20,0 тыс. м3, то методика съемки горных выработок и вычисления объемов устанавливается с таким расчетом, чтобы погрешность σVдоп не превышала 10%.

-        при определении объема вынутых горных пород в разрыхлённом состоянии по маркшейдерской съёмке и перевычислении его в объём в целике через коэффициент разрыхления этих пород, допустимая погрешность σVдоп (%) вычисляется по формуле:


где: V - объем вынутых (взорванных) горных пород, приведённый к объему в целике, м3.

Данная формула используется при объемах от 45,0 до 2200,0 тыс. м3. Если объем больше 2200,0 тыс. м3, то принимают σVдоп=1,5%; если объем меньше 45,0 тыс. м3, то методика съемки и вычисления объемов, а также определения коэффициента разрыхления устанавливается с таким расчетом, чтобы погрешность σVдоп не превышала 10%.

Допустимую погрешность, определенную по указанным выше формулам, используют для вычисления допустимой разности между объемом горных пород, найденным по контрольному подсчету, и объемом, принятым в оперативных отчетах.

Методы учета добычи и вскрыши по числу отгруженных транспортных сосудов и средней массе (объему) материала в одном сосуде могут применяться при определении объема горных работ с погрешностью не более 5%. Если указанная точность не обеспечивается, то результаты оперативного учета используют только для приведения к объемам, определенным по маркшейдерским данным на начало и конец отчетного периода.

При организации оперативного учета определение объемов по результатам взвешивания допустимая погрешность массы горных пород принимается не более 3%; допустимая погрешность среднего значения плотности горных пород в целике по заходке, вынутой за месяц, принимается не более 4%, что соответствует разделу [III, 14].

Маркшейдерский учет является основным видом учета, его результаты используются для составления статистической отчетности и уточнения платежей в бюджеты по декларациям за недропользование. Учитывая, что в качестве основного способа определения объемов извлеченных пород планируется применять метод способ профильных линий, объемы добычи полезного ископаемого будут определяться способом «вертикальных сечений», что соответствует п.20 «Инструкции по маркшейдерскому учету горных работ при добыче полезных ископаемых открытым способом» (РД 07-604-03).

В целях обеспечения достоверного учета оставляемых в недрах и извлекаемых пород планируется проведение ежегодного контрольного подсчета объемов выполненных горных работ. Контрольный подсчет объемов по карьеру выполняется маркшейдерской службой до первого февраля года, следующего за отчетным.

Для контрольного подсчета используются съемки положения забоев карьера на начало отчетного года и на конец отчетного года. Допускается, при необходимости, проведение разовой съемки всего карьера или его части.

При контрольном подсчете объемов вертикальными сечениями, расстояние между ними принимается не более 30-40м для уступов с радиусом кривизны их контуров до 300м, и 50-60 м при большем радиусе кривизны.

Контрольные вертикальные сечения допускается строить в М 1:2000, число сечений принимается не менее 10. Если площади соседних сечений различаются больше чем на 30%, то между ними строятся промежуточные сечения.

При контрольном подсчете объемов по способу среднего арифметического отметки для вычисления средней высоты уступа определяются не реже чем через 40-50м.

Расхождение между независимыми определениями объемов в «две руки» не должно превышать 1% определяемого объема. Допустимая разность между объемом горных пород, определенным по контрольному подсчету, и соответствующим объемом, принятым в отчетах за контролируемый период, не должна превышать значения, вычисленного по формуле:

 - Vотч ≤ 0,015σVlдопVk

где: Vk - объем по контрольному подсчету, м3;

Vотч - объем принятый в отчете за контролируемый период, м3;

σVlдоп - допустимая погрешность определения объема, σVlдоп =1500/ √V,

где: V объем вынутых (добытых) пород, приведенный к объему в целике.


6.3 МАРКШЕЙДЕРСКАЯ ДОКУМЕНТАЦИЯ. Общие положения

Маркшейдерская документация хранится у недропользователя ОАО "Ярославский речной порт". Порядок учета и хранения, продолжительность хранения и порядок пользования маркшейдерской документацией регламентируется Приказом по предприятию.

Документы, утратившие своё значение, подлежат уничтожению, о чём составляется акт комиссией в составе главного инженера, главного маркшейдера и главного геолога предприятия.

При консервации или ликвидации горного предприятия документация, подлежащая постоянному хранению, передается в государственные или муниципальные архивы в соответствии с установленными требованиями.

Ответственность за полноту, достоверность и сохранность документации, за своевременное её составление и пополнение в соответствии с требованиями действующих инструкций несет главный маркшейдер ОАО "Ярославский речной порт".

Ведение горной графической документации по объектам земной поверхности и по горным выработкам осуществляется в соответствии с требованиями действующих ГОСТов.

6.3.1 Журналы измерений и вычислительная документация

Журналы измерений и вычислительную документацию ведут по всем видам маркшейдерских работ. Рекомендуется использовать журналы типовых форм, соответствующих виду выполняемой работы.

При работе с измерительными средствами, снабженными накопителями (регистраторами), полевая информация хранится как на бумажной основе, так и в электронном виде (на жестких дисках или винчестере).

Каждому журналу присваивается номер, на последней странице за подписью главного маркшейдера прописью указывается общее количество пронумерованных страниц.

Записи в журналах измерений делаются четкими. Ошибочные результаты зачеркиваются, а повторные записываются в новых строках. В журналах измерений ведутся абрисы съемки или схемы измерений, выводятся средние значения измеренных величин, указываются даты и место измерений, фамилия исполнителя, вид и номер измерительного прибора. В камеральных условиях вычисления в журналах проверяются "во вторую руку", о чем делается запись.

В журналах вычислений делаются ссылки на журналы (документы), из которых взяты исходные данные и результаты измерений. Выписка исходных данных проверяется "во вторую руку". Вычисления, не имеющие внутреннего контроля, выполняются "во вторую руку", о чем производится запись в вычислительной документации.

Ошибочные вычисления перечеркиваются чернилами или тушью красного цвета, и за подписью исполнителя указывается место, где находятся правильные вычисления.

Вычислительная документация подписывается исполнителем работ и проверяется главным маркшейдером, о чем в журнале делается соответствующая запись.

Результаты съёмки отражаются на планах, предназначенных для решения текущих задач не позднее чем через сутки после выполнения полевых работ. Для решения маркшейдерских задач с применением компьютерных технологий могут использоваться программные продукты (программы), «CREDO», «Tetro-mark» и другие, имеющие согласование с органами Ростехнадзора.

Исходные данные в выходном документе, решенные с помощью компьютерного программного продукта, сверяются с записями в полевых журналах и данными в журналах выходных документов и каталогах координат и подписываются исполнителем.

Задачи, не имеющие внутреннего контроля вычислений, обрабатываются "во вторую руку", включая ввод исходных данных из полевого журнала (накопителя), выходные документы считываются, и отчетный экземпляр подписывается исполнителями.

По каждому виду задач выходные документы сшиваются или подклеиваются в отдельный журнал в хронологическом порядке и страницы нумеруются. Первым в журнале помещается титульный лист, содержащий номер журнала и вид задач, далее листы содержания и выходных документов. Оформленный журнал вычислений подписывается главным маркшейдером.

Перечень полевой и вычислительной документации, которую необходимо вести при пользовании недрами:

-         Журнал учета состояния геодезической и маркшейдерской опорной сети.

-         Схема планового и высотного обоснования с таблицами вычисления координат и высот пунктов маркшейдерской сети.

-         Журнал тахеометрической съемки

-         Журнал технического нивелирования.

-         Каталог координат и высот пунктов маркшейдерской опорной сети, угловых пунктов горного отвода, геологоразведочных выработок.

-         Акты выноса в натуру границ горного и земельного отводов и других границ производства работ, акты на заложение реперов.

-         Журнал состояния и движения запасов полезного ископаемого.

-         Журнал сводного учета полноты извлечения и потерь.

-         Журнал маркшейдерских указаний.

-         Материалы списания запасов полезного ископаемого.

-         План земной поверхности, совмещенный с планами горного и земельного отводов и расположения маркшейдерской опорной сети.

-         Журнал подсчета выполненных объемов горных работ.

-         Справка для расчета платежей за пользование недрами

-         Формы статистической отчетности.

6.3.2 Горная графическая маркшейдерская документация

Пополняемая маркшейдерская графическая документация включает планы земной поверхности, отражающие рельеф и ситуацию территории производственно-хозяйственной деятельности организации, планы горных выработок и иные чертежи (карты, планы, вертикальные и горизонтальные разрезы, проекции на вертикальную плоскость, пространственные проекции и др.), отражающие геологическое строение месторождения, пространственное положение горных выработок, вскрытие, подготовку и разработку месторождения.

Пользователи недр могут вести маркшейдерскую документацию в виде графических оригиналов (дубликатов) и цифровых моделей, позволяющих получать графические копии планов, их фрагменты, разрезы и другую графическую документацию с полнотой и точностью, в соответствии с установленными требованиями для съемки данного масштаба.

Маркшейдерская документация подразделяется на исходную и производную. К исходной относят планы земной поверхности, чертежи горных выработок (оригиналы и дубликаты) и цифровые модели, которые по точности и полноте отображения объектов съёмки и иной информации соответствуют требованиям Инструкции по производству маркшейдерских работ.

Производная документация составляется на основе исходной для решения текущих задач предприятия. При этом информация, содержащаяся на исходной документации, может быть сокращена, обобщена и дополнена специальным содержанием. Если для решения каких-либо задач требуется изображение масштаба крупнее, чем масштаб съемки, на таких изображениях указывают масштаб плана и масштаб съемки.

Для составления, пополнения и обновления исходной документации и цифровых моделей используются результаты инструментальных маркшейдерских съемок.

Исходная графическая документация составляется на чертежной бумаге высшего качества, наклеенной на жесткую или мягкую основу, или на недеформирующихся прозрачных синтетических материалах.

Исходные графические планы горных выработок составляются на планшетах в квадратной разграфке с соблюдением установленных требований. Разрешается исходные планы карьеров составлять на листах удобного размера с произвольным ориентированием сетки координат относительно рамки чертежа.

Рабочая маркшейдерская документация пополняется по мере накопления фактического материала, но не реже одного раза в шесть месяцев. Сводная маркшейдерская документация пополняется не реже одного раза в год. На русловых месторождениях при сезонном цикле работы маркшейдерская документация пополняется до начала навигации или в IV квартале года, предшествующего планируемому.

Цифровые модели земной поверхности создаются путем ввода результатов съемки или сканирования и векторизации графических планов. При этом условные знаки и шрифты применяются в соответствии с установленными требованиями.

Графические копии цифровых моделей горных выработок изготавливаются по мере необходимости, графические копии длительного хранения - не реже одного раз в год на синтетических материалах на листах одного из форматов с произвольным ориентированием сетки координат относительно сторон листа.

Перечень необходимых чертежей земной поверхности таблице 6.3.2.1.

Таблица 6.3.2.1.

Индекс

Наименование групп и чертежей

Масштаб (один из указанных)

1 Горно-графические чертежи

1.1

Навигационная карта акватории водоема в котором осуществляется добыча и перевозка полезного ископаемого (выкопировка из Атласа ЕГС);

1:25000

1.2

Совмещенный план земной поверхности и горных выработок с планами горного отвода и акватории и расположением маркшейдерской опорной сети;

1:1000, 1:2000, 1:5000,

1.3

Разрезы горных выработок карьера по поперечным направлениям, приуроченным к разведочным линиям и по направлениям продвигания фронта работ;

1:100, 1:200, 1:2000

1.4

Картограмма расположения планшетов;

Не регламентируется

1.5

Абрисы и схемы конструкции реперов и центров пунктов опорной сети;

Не регламентируется

Примечания:

. Если один или несколько планов 1.2 - 1.6 совпадают по масштабу с планом 1.1, то отдельно такие планы не составляют.

. При значительном количестве на земной поверхности устьев скважин различного назначения на плане 1.1 разрешается их не изображать, а составлять отдельный план расположения скважин.

Перечень необходимых чертежей горных выработок пользователей недр приведен в таблице 6.3.2.2.

Перечень необходимых чертежей горных выработок

Таблица 6.3.2.2.

Индекс

Наименование групп и чертежей

Масштаб (один из указанных)

1

План горных выработок по горизонтам горных работ

1:1000, 1:2000

2

Сводные планы горных выработок карьера (составляются на основе плана 1)

1:1000, 1:2000, 1:5000

3

Разрезы горных выработок карьера в крест простирания или по поперечным направлениям, приуроченным к разведочным линиям

1:1000, 1:2000, 1:5000

4

Разрезы горных выработок по направлениям подвигания фронта работ (при подсчёте объёмов выемки горной массы способом вертикальных сечений)

1:1000, 1:2000

5

Картограмма расположения планшетов съёмки горных выработок

Не регламентируется


На планах участка земной поверхности, отведенного под склад полезного ископаемого, изображаются пункты съемочной сети с указанием их номеров и высот; рельеф; приемные, распределительные и погрузочные устройства. План расположения пунктов маркшейдерской опорной и геодезической сети составляется на копии плана земной поверхности с разреженной нагрузкой. На плане отражаются: элементы гидрографии, основные пути сообщения, застроенные территории (общим контуром), пункты маркшейдерской опорной сети и сетей сгущения, пункты съемочной сети долговременного закрепления, исходные направления, измеренные базисы, направления взаимной видимости. Условными обозначениями показывают классы и разряды сети, а также типы наружных знаков и центров пунктов.

Пополнение планов горных выработок применительно к разработке подводных карьеров, сопровождающейся интенсивными изменениями рельефа дна, как под влиянием горных работ, так и от других гидрометеорологических факторов (паводка, течения, волнения и др.), производится каждый раз на новом листе, в рамках ранее принятого размера планшета. На план наносятся пункты планово-высотной маркшейдерской сети, границы горного отвода, разведочные выработки, отметки дна рельефа по материалам последней съемки, после этого наносится вся остальная горная информация.

6.4 Основные функции маркшейдерской службы предприятия при ведении горных работ на месторождениях

Основные функции маркшейдерской службы предприятия при ведении горных работ на месторождениях:

достоверный маркшейдерский учет состояния и движения запасов, потерь и разубоживания полезного ископаемого, объёмов горных и рекультивационных работ, учет добытого полезного ископаемого и готовой продукции на складах и учет объёмов технологических потерь минерального сырья;

контроль выполнения основных требований действующего законодательства в части рационального использования и охраны недр;

контроль выполнения проектных решений в части рационального использования и охраны недр и обеспечения условий для безопасного ведения горных работ;

организация наблюдений за состоянием горного отвода и прогнозирование изменений, связанных с вредным влиянием горных разработок, включая выявление опасных зон и разработка мер безопасности при ведении работ в этих зонах, контроль за деформацией бортов, откосов, уступов и отвалов и выполнением компенсирующих мероприятий;

ведение измерительной, вычислительной и графической маркшейдерской документации и установленных федеральных форм государственного статистического наблюдения по учету запасов полезных ископаемых, объемов добычи, извлечения и потерь полезных ископаемых и др.

Основные виды маркшейдерских работ, планируемых к выполнению при ведении горных работ на месторождении:

создание и развитие опорной и съемочной маркшейдерской сети карьера и учет состояния геодезической и маркшейдерской опорной сети;

съёмочные работы;

учет объёмов горных и вспомогательных работ и контроль соответствия ведения горных работ на месторождении требованиям проектной документации;

ведение маркшейдерской документации;

ведение мониторинга горного отвода.

Маркшейдерское обеспечение ведения горных работ выполняется на основании ежегодного планирования работы маркшейдерской службы в соответствии с условиями лицензии на производство маркшейдерских работ, действующим законодательством, инструкциями и другими нормативными документами, относящимися к деятельности маркшейдерской службы, в соответствии с проектной документацией на разработку месторождения и настоящим Проектом производства маркшейдерских работ.

Численность работников маркшейдерской службы устанавливается руководителем ОАО "Ярославский речной порт" исходя из необходимости своевременного, качественного и в установленные требованиями нормативных документов сроки выполнения всего комплекса маркшейдерских работ. Минимальная численность маркшейдерской службы определяется в соответствии с методикой, которую утверждает руководитель предприятия по согласованию с территориальным органом Ростехнадзора.

Маркшейдерская служба укомплектовывается необходимыми приборами, инструментами, помещением для производства маркшейдерских работ. Приборы и инструменты, используемые при производстве маркшейдерских работ, в установленном порядке подлежат поверке и юстировке.

При эксплуатации недр ведется книга маркшейдерских указаний, в которой маркшейдерской службой фиксируются выявленные отклонения от проектов ведения горных работ и предупреждения по вопросам, входящим в компетенцию маркшейдерской службы. Эти указания выполняются должностными лицами, которым они адресованы и от которых технологически непосредственно зависит безопасное ведение горных работ и охрана недр. Маркшейдерские указания доводятся до сведения руководителя предприятия-недропользователя - ОАО "Ярославский речной порт".

VII. СПЕЦИАЛЬНАЯ ЧАСТЬ

.1 МАРКШЕЙДЕРСКИЕ РАБОТЫ ПРИ ПОДВОДНОЙ ДОБЫЧЕ ПОЛЕЗНЫХ ИСКОПАЕМЫХ. Полевые работы

Перед началом проведения маркшейдерских работ на русловом месторождении определяется отметка уровня реки Волга по Ярославскому водопосту, в среднем она составляет 84,0 м (система высот - Балтийская).

Съемка руслового месторождения производится путем промера глубин эхолотом, входящим в состав картографического прибора GPS map 188 Sounder, с привязкой промерных точек к береговым пунктам съемочной сети.

Промерные профили (галсы) разбиваются так, чтобы равномерно покрыть акваторию промерными точками по сгущенной сетке - не более 75 м между галсами и 30 м между промерными точками для масштаба съемки 1:5000 согласно п. 4.2.5. [22]. Точность измерения глубин эхолотом составляет +0,1 м. Допуск измерения глубин составляет +0,1 м - при работе на глубинах до 10 м и +0,2 м - при глубинах свыше 10 м (п. 3.2.9. [22]).

Нивелирование рабочих уровней реки производится с условием, что падение уровненной поверхности между крайними точками участка промеров не превышало 10 см (точность измерения глубин). Перед началом и после окончания измерения глубин производится тарирование эхолота, т.е. сличение значений глубин тарирующих устройств (наметка до 4 м, ручной лот до 20 м) и эхолота. Зарегистрированная максимальная разность глубин DZ составила 4 см, что находится в пределах допуска.

Плановая привязка промерных точек к береговым пунктам съемочной сети (или их координирование из WGS 84 GD в местную систему координат), произведена с помощью программного обеспечения "Транскор", входящего в состав комплекта маркшейдерских программ "CREDO". Ошибка планового положения промерных точек не превышает 1,0 мм в масштабе плана (допуск 2,0 мм, (п. 3.2.12. [22]).

7.2 Камеральная обработка промеров глубин

Для камеральной обработки материалов промера глубин используется комплекс программ согласованный к применению Федеральной службой по экологическому, технологическому и атомному надзору № 13-03-09/396 от 31.03.2005г.

Промерные точки с картографического прибора GPS map 188 Sounder через кабель подключения к ПК экспортируются в программу MapSource (рис. 1).

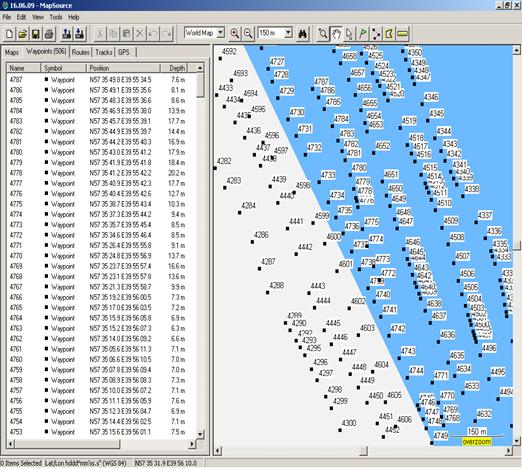

рис. 1

Из программы MapSource географические координаты (WGS-84) промерных точек экспортируются в прогамму ТРАНСКОР 1.0.

Задачей ТРАНСКОР 1.0 является преобразование географических координат в прямоугольные координаты местной системы (рис. 2). Эта задача решается в следующей последовательности:

-             находят общие точки имеющие как географические, так и прямоугольные координаты (для наиболее рационального преобразования координат за такие точки принимают пункты маркшейдерской опорной сети);

-         по общим точкам находят параметры перехода от одной системы координат к другой;

          по найденным параметрам перехода преобразовывают промерные точки.

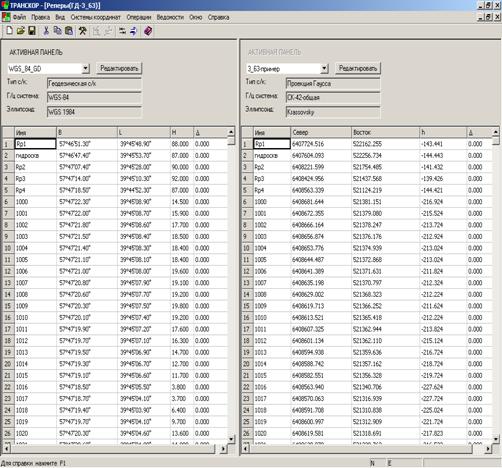

рис. 2

Далее обработанный результат съемки обменным шаблоном погружается в программу "CREDO DAT 3.0" для создания подложки.

рис. 3

Основная задача "CREDO DAT 3.0" при подводной добыче полезных ископаемых состоит в том, чтобы создать открытый обменный формат для дальнейшей обработки измерений в "CREDO_TER цифровая модель местности (ЦММ)".

Основные возможности "CREDO_TER цифровая модель местности (ЦММ)":

-             пересчет координат;

-         создание топографических планов в виде цифровых моделей местности;



рис. 4                                      рис. 5

-             построение продольных и поперечных топографических профилей;



рис. 6                                                          рис. 7

-             проектирование трас линейных сооружений;

-         расчет объемов работ между двумя поверхностями;

          экспорт цифровой модели местности в проектирующие системы.

При подводной добыче полезных ископаемых основными задачами CREDO_TER являются создание цифровой модели рельефа дна разрабатываемого месторождения и расчет объемов добытого полезного ископаемого по маркшейдерским съемкам.

Результатом цифровой модели является план изолиний дна водоема (рис. 8).

рис. 8

7.3 Подсчет объемов в условиях данного карьера

Объемы вынутых горных пород в условиях данного карьера по результатам маркшейдерской съемки может подсчитываются способом среднего арифметического, горизонтальных и вертикальных сечений и способом автоматизированного расчета при помощи программы CREDO_TER, обеспечивающими необходимую точность.

При условии, когда технологическая схема разработки позволяет определять объемы горных пород, приведенные к объему в целике, непосредственно по съемке уступов, объемы можно подсчитывать способом среднего арифметического. Этот способ не применяется, если верхняя или нижняя площадка уступа в пределах заходки имеет поперечный уклон более 0,015. Способ среднего арифметического также не применяется, если кроме бровок уступов снимаются дополнительные точки на рабочих площадках или откосах уступов. Способом горизонтальных сечений подсчитываются объемы при нанесении на план горных выработок бровки уступа и промежуточного сечения.

Способами среднего арифметического и горизонтальных сечений объёмы подсчитываются по формуле:


где V - объем горных пород, м3;в, Sн - площади сечений, соответственно по верхним и нижним бровкам, м2;

hср - средняя высота уступа (слоя), м.

При подсчете объемов горных пород способом среднего арифметического, среднюю высоту уступа hср вычисляют по формуле:


где ∑Zв и ∑Zн - сумма отметок, соответственно по верхним и нижним бровкам;

nв и nн-число реечных точек по этим бровкам.

Объемы горных пород, определенные по тахеометрической съемке, подсчитываются способом вертикальных сечений по формуле

,

где ,  - площади сечений на границах вынутой заходки, м;

, , ...,  - площади промежуточных сечений, м;

, , ...,  - расстояния между сечениями, м.

Если расстояния между сечениями одинаковые, формула имеет вид

,

где а - расстояние между сечениями, м; S - площадь промежуточных сечений, м; n - число сечений.

Объемы горных пород, определенные по стереофотограмметрической съёмке, подсчитываются одним из перечисленных выше способов, кроме способа среднего арифметического.

При взвешивании добытых полезных ископаемых их объём в целике подсчитывается по массе и плотности добытого полезного ископаемого; объём по вскрыше подсчитывается как разность между объёмом горных пород (горной массы) в целике, определенным по маркшейдерской съёмке, и объёмом добытого полезного ископаемого в целике.

При определении объёмов горных работ по маркшейдерской съёмке уступов и возможности заснять контакты между породами вскрыши и полезным ископаемым эти объёмы подсчитываются раздельно. В иных случаях по маркшейдерской съёмке находится общий объём вынутой горной массы, который разделяется на объёмы вскрыши и добычи пропорционально результатам оперативного учёта.

При несовпадении даты съёмки с началом или концом отчётного периода объём вынутых горных пород подсчитывается по формуле:

= Vм + Vкон - Vнач,

где: V, Vм, Vкон, Vнач - объёмы горных пород, м3; - принимаемый к учету,м      - вынутый, определенный по маркшейдерской съёмке,кон - вынутый за время между датой съёмки и концом отчетного периода,нач - вынутый за время между датой предыдущей съёмки и началом отчетного периода.

Объёмы Vнач и Vкон принимаются на основании данных оперативного учета.

Автоматизированный подсчет объемов горных пород:

В основу положен универсальный метод расчета объема - по призмам. Объемы работ рассчитываются между двумя поверхностями. Каждая поверхность представлена множеством плоских треугольных граней.

Пространство, замкнутое между двумя поверхностями разбивается на конечное число трехгранных призм, основания которых в общем случае наклонные.

Объем насыпи рассчитывается как сумма объемов этих призм, когда проектная поверхность выше исходной, объемы выемки - когда проектная поверхность ниже исходной.

Цель работы - получить положительные или отрицательные объемы.

Подсчет объемов вынутых горных пород по результатам маркшейдерской съемки горных выработок может осуществляться, не превышая значений следующих допустимых погрешностей (двойной средней квадратичной погрешности):

-        при маркшейдерской съемке уступов, допустимая погрешность σVдоп (%) определения объема по формуле:


где: V - объем вынутых горных пород, приведенный к объему в целике, м3.

Данная формула используется при объемах от 20,0 до 2000,0 тыс. м3.

Если объем больше 2000,0 тыс. м3, то принимают σVдоп=1%; если объем меньше 20,0 тыс. м3, то методика съемки горных выработок и вычисления объемов устанавливается с таким расчетом, чтобы погрешность σVдоп не превышала 10%.

-        при определении объема вынутых горных пород в разрыхлённом состоянии по маркшейдерской съёмке и перевычислении его в объём в целике через коэффициент разрыхления этих пород, допустимая погрешность σVдоп (%) вычисляется по формуле:


где: V - объем вынутых (взорванных) горных пород, приведённый к объему в целике, м3.

Данная формула используется при объемах от 45,0 до 2200,0 тыс. м3. Если объем больше 2200,0 тыс. м3, то принимают σVдоп=1,5%; если объем меньше 45,0 тыс. м3, то методика съемки и вычисления объемов, а также определения коэффициента разрыхления устанавливается с таким расчетом, чтобы погрешность σVдоп не превышала 10%.

Допустимую погрешность, определенную по указанным выше формулам, используют для вычисления допустимой разности между объемом горных пород, найденным по контрольному подсчету, и объемом, принятым в оперативных отчетах.

Методы учета добычи и вскрыши по числу отгруженных транспортных сосудов и средней массе (объему) материала в одном сосуде могут применяться при определении объема горных работ с погрешностью не более 5%. Если указанная точность не обеспечивается, то результаты оперативного учета используют только для приведения к объемам, определенным по маркшейдерским данным на начало и конец отчетного периода.

В настоящее время на предприятии подсчет объемов вынутых горных пород осуществляется методом вертикальных сечений.

Площади вертикальных сечений определяются с помощью графопостроительной программы AutoCAD2006 с необходимой точностью.

ЗАКЛЮЧЕНИЕ

Актуальность темы дипломного проекта и темы специальной части обоснована появлением современных высокоточных приборов и компьютерных технологий, позволяющих снизить трудозатраты полевых работ.

Практическое применение дипломного проекта выполнения маркшейдерских работ как при добыче полезного ископаемого на русловых месторождениях, так и для создания маркшейдерских опорных сетей осуществляется в ОАО "Ярославский речной порт" при разработке месторождения "Приволжское" и развития маркшейдерских сетей других месторождений.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1.       ФЗ «О промышленной безопасности опасных производственных объектов» от 27.07.97 № 116-ФЗ;

2.       ФЗ «О недрах» от 21.02.1992 № 2395-1;

.         Налоговый Кодекс РФ ч.I от 31.07.98 г N 146-ФЗ и ч.II от 5.08. 2000 г. N 117-ФЗ;

.         ФЗ «Об основах охраны труда в Российской Федерации» от 17.07.1999, № 181-ФЗ;

.         ФЗ «Об охране окружающей среды» от 10.01.2002 № 7-ФЗ;

.         ФЗ «О пожарной безопасности» от 21.12.94 № 69-ФЗ;

.         Правила организации и осуществления производственного контроля за соблюдением требований промышленной безопасности на ОПО, утверждены постановлением Правительства Российской Федерации от 10.03.1999 № 263;

.         Правила применения технических устройств на ОПО, утверждены постановлением Правительства Российской Федерации от 25.12.1998 № 1540;

.         Положение о классификации чрезвычайных ситуаций природного и техногенного характера, утверждено постановлением Правительства РФ 13.06.96 № 1094;

.         Постановление Правительства РФ от 23.02.94 № 140 «О рекультивации земель, снятии, сохранении и рациональном использовании плодородного слоя почвы»;

.         Единые правила безопасности при разработке месторождений полезных ископаемых открытым способом (ПБ 03-498-02), утвержденные Госгортехнадзором РФ 09.09.02;

.         Правила охраны недр (ПБ 07-601-03), утвержденные Госгортехнадзором РФ 06.06.2003;

.         Инструкция по производству маркшейдерских работ (РД 07-603-03), утверждена ГГТН России 06.06.2003;

.         Инструкция по маркшейдерскому учету объемов горных работ при добыче полезных ископаемых открытым способом (РД 07-604-03), утверждена Госгортехнадзором России 06.06.2003 № 74;

.         Положение о регистрации объектов в государственном реестре опасных производственных объектов и ведении государственного реестра (РД 03-294-99), утверждено Госгортехнадзором России 03.06.1999 № 39;

.         Положение о порядке подготовки и аттестации работников организаций, осуществляющих деятельность в области промышленной безопасности опасных производственных объектов, подконтрольных Госгортехнадзору России (РД 03-444-02), утверждено Госгортехнадзором России 30.04.2002 № 21;

.         Методические рекомендации по классификации аварий и инцидентов на опасных производственных объектах горнорудной промышленности и подземного строительства (РД 06-376-00), утверждены Госгортехнадзором России 11.08.2000 № 45;

.         Положение о геологическом и маркшейдерском обеспечении промышленной безопасности и охраны недр (РД 07-408-01), утверждено Госгортехнадзором России 22.05.2001 № 18;

.         Положение о порядке предоставления права руководства горными и взрывными работами в организациях, на предприятиях и объектах, подконтрольных Госгортехнадзору России (РД 03-193-98), утверждено ГГТН России 19.01.97;

.         Типовые методические указания по нормированию потерь твердых полезных ископаемых при добыче, утверждены ГГТН СССР 28.03.72;

.         Условные обозначения для горной графической документации, утверждены ГГТН СССР 28.03.72;

.         Руководство по маркшейдерскому обеспечению разработки месторождений песчано-гравийных материалов на водоемах, Рек. ГГТН СССР 04.05.88. № 16-16/136;

.         Руководство по разработке раздела «Охрана окружающей среды» в проектах карьеров обводненных месторождений ПГМ, согласовано ГГТН России 01.03.95;

.         Инструкция по наблюдениям за деформациями бортов, откосов и отвалов на карьерах и разработке мероприятий по обеспечению их устойчивости ГГТН СССР, 12.07.70;

.         «Отраслевая инструкция по определению и учету потерь нерудных строительных материалов при добыче», Тольятти, ВНИИНеруд, 1974,

.         «Отраслевая инструкция по составу затрат и калькуляции себестоимости работ и услуг предприятий основной деятельности речного транспорта», (утв. Минтрансом РФ 8 марта 1993 г. N ВА-6/152);

.         Постановление Правительства РФ от 7 декабря 2001 г. N 861 "О рационах питания экипажей морских, речных судов, за исключением судов рыбопромыслового флота, и воздушных судов";

.         Федерального закона от 24 июля 2009 г. N 212-ФЗ "О страховых взносах в Пенсионный фонд Российской Федерации, Фонд социального страхования Российской Федерации, Федеральный фонд обязательного медицинского страхования и территориальные фонды обязательного медицинского страхования" (с изменениями от 25 ноября 2009 г., 10 мая, 27 июля, 28 сентября, 16 октября 2010 г.);

.         «Методика обоснования оптимальной механовооруженности причалов», ЦНИИЭВТА, Москва, Транспорт, 1992г.;

.         СанПиН 2.5.2-703-98 "Суда внутреннего и смешанного (река-море) плавания" (утв. постановлением Главного государственного санитарного врача РФ от 30 апреля 1998 г. N 16);

.         ГОСТа 8736-93 «Песок для строительных работ.

Похожие работы на - Проект горных и маркшейдерских работ применительно к условиям месторождения песка 'Приволжское'



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
