Определение физико-механических характеристик грунтов по данной геолого-литологической колонке №2
ГБОУ ВПО «Сургутский
государственный университет
Ханты-Мансийского
автономного округа - Югры»
Политехнический институт
Кафедра строительных
технологий и конструкций
Контрольная работа
По дисциплине: «Основания и
фундаменты»
На тему: «Определение физико-механических
характеристик грунтов по данной геолого-литологической колонке №2»
Выполнил студент:
Беркович Дмитрий Викторович
г. Сургут, 2014 г.
1. Оценка инженерно-геологических условий строительной площадки
Физико-механические свойства грунтов для СКВ.2
Оценку инженерно-геологических условий площадки строительства производим
путем изучения геологических разрезов в пределах контура сооружений и
определения значений условий расчетных сопротивлений грунта.
) Определим число пластичности для глинистых грунтов:
где
WL - граничная влажность, при превышении которой грунт переходит из
пластичного состояния в текучее;
Wp
- граничная влажность между полутвердым и пластичным состоянием грунта,
характеризует минимальную влажность, при которой частицы способны перемещаться
относительно друг друга без нарушения сплошности грунта;
2)
Определим показатель текучести пятого слоя:
Согласно
ГОСТ 25100-2011 - тугопластичный суглинок.
)
Определим коэффициенты пористости:
Таблица 1
|
Физико-механические
характеристики грунтов
|
|
№
|
Наименование слоев,
характеристики
|
Слои
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
|
Песок мелкий, средней
плотности, средней степени водонасыщения
|
Песок мелкий, рыхлый,
насыщенный водой
|
Песок средней крупности,
средней плотности, насыщенный водой
|
Песок мелкий, рыхлый,
насыщенный водой.
|
Суглинок
|
Песок мелкий, средней
плотности, насыщенный водой.
|
Песок мелкий, плотный,
насыщенный водой
|
Песок средней крупности,
плотный, насыщенный водой
|
|
1
|
Уд.вес грунта,  ,кН/м313,51413,813,5119,3114,0914,414,1
|
|
|
|
|
|
|
|
|
|
2
|
Уд.вес твердых частиц  ,кН/ м317,5618,4216,2817,7126,5617,8317,516,9
|
|
|
|
|
|
|
|
|
|
3
|
Естесественная влажностьW,
дол.ед
|
0,33
|
0,35
|
0,32
|
0,35
|
0,28
|
0,29
|
0,30
|
0,26
|
|
4
|
Коэф.сжимаем-ти  , М 0,0510,0440,0620,0470,1350,0440,0550,065
|
|
|
|
|
|
|
|
|
|
5
|
Коэф.фильтр-ии  6,35,36,89,6-6,18,39,8
|
|
|
|
|
|
|
|
|
|
6
|
Расчетный угол внутр.
трения, град
|
37
|
28
|
37
|
31
|
17
|
38
|
36
|
|
7
|
Удельное сцепление, с, кПа
|
1,8
|
0,2
|
2,1
|
0,3
|
-
|
1,3
|
1,2
|
1,6
|
|
|
|
|
|
|
|
|
|
|
|
|
8 Влажность
на границе текучести,
|
дол.ед.----0,37---
|
|
|
|
|
|
|
|
|
|
|
9
|
Влажность на границе
текучести,
дол.ед.----0,20---
|
|
|
|
|
|
|
|
|
|
10
|
Коэффициент пористости
|
0,73
|
0,78
|
0,56
|
0,77
|
0,76
|
0,63
|
0,58
|
0,51
|
|
11
|
Коэффициент
водонасыщенности, Sr
|
0,79
|
0,82
|
0,93
|
0,81
|
0,98
|
0,82
|
0,91
|
0,85
|
|
12
|
Расчётное сопротивление R0.
кПа.
|
200
|
100
|
400
|
100
|
204
|
200
|
300
|
500
|
|
13
|
Уд.вес в звешенном
состоянии ,кН/
м34,374,734,034,369,414,804,754,57
|
|
|
|
|
|
|
|
|
1
слой:
- песок средней плотности согласно ГОСТ 25100-2012
(приложение 2)
слой:
- песок рыхлый
слой:
- песок средней плотности
слой:
- песок рыхлый
слой:
6
слой:
- песок средней плотности
слой:
- песок плотный
слой:
- песок плотный
)
Удельный вес с учетом взвешивающего действия воды:
.
слой:
слой:
слой:
слой:
слой:
6
слой:
слой:
слой:
)
Определим коэффициент водонасыщенности:
Где
-
удельный вес воды.
слой:
- песок, средней степени водонасыщения ГОСТ
25100-2011(приложение 3)
слой:
- песок, насыщенный водой
слой:
- песок, насыщенный водой
слой:
6
слой:
- песок, насыщенный водой
слой:
- песок, насыщенные водой
слой:
- пески, насыщенные водой
)
Определим коэффициент относительной сжимаемости:
1
слой:
слой:
слой:
4
слой:
5
слой:
6
слой:
слой:
слой:
)
Определим модуль деформации:
где
-
коэффициенты бокового расширения,
=
=
Следовательно,
модуль деформации равен:
слой:
Е = 1,17 / 0,029 = 40,34МПа
слой:
Е= 1,17 / 0,025 = 46,8МПа
слой:
Е = 1,17 / 0,04 = 29,25МПа
слой:
Е = 1,17 / 0,027 = 43,33МПа
слой:
Е = 1,16 / 0,077 = 15,06МПа
слой:
Е = 1,17 / 0,027= 43,33МПа
слой:
Е= 1,17 / 0,035= 33,43МПа
слой:
Е= 1,17 / 0,043 = 27,21 МПа
)
Определим условное расчетное сопротивление грунтов,
Для
песчаных грунтов берется из СНиП 2.02.01-83*:
слой:
R0=200кПа.
слой:
R0=100кПа.
слой:
R0=400кПа.
слой:
R0=100кПа.
слой
расчетное сопротивление для суглинка определяется по СНиП 2.02.01-83*. При
= 0,76,
= 0,47
определяется интерполяцией: R0=204кПа.
слой:
R0=200кПа.
слой:
R0=300кПа.
слой:
R0=500кПа.
Таблица

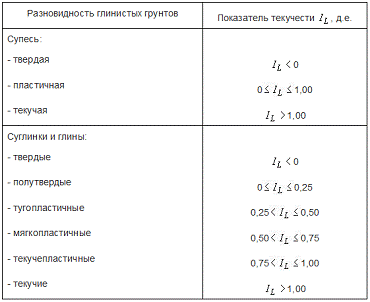

2. Разновидности глинистых грунтов
Таблица

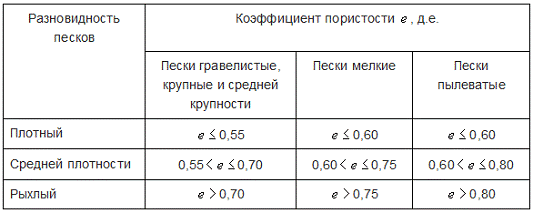

3. Разновидности песка по коэффициенту пористости
Таблица

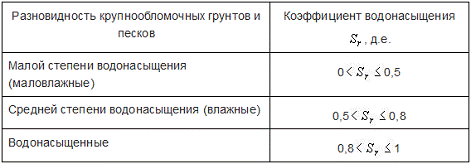

4. Разновидности песка по коэффициенту водонасыщения
геологический грунт деформация песок

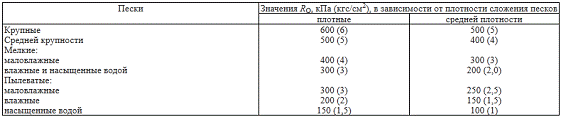

Таблица 5. Расчётное сопротивление песчаных грунтов

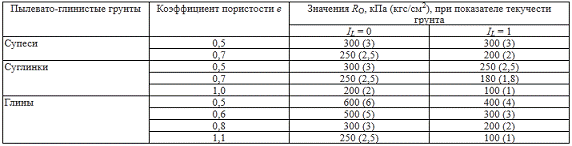

Таблица 6. Расчетные
сопротивления пылевато-глинистых грунтов
Список литературы
1. ГОСТ 25.100-2011 Грунты. Классификация.
2. СНиП
2.02.01-83* Основания зданий и сооружений
3. Берлинов М.В., Ягупов Б.А. Расчет оснований и
фундаментов // Учебное пособие издание 3 - СПб, 2011.
. Берлинов М.В. Основание и фундаменты // Учебник
издание 4 - СПб, 2011.
