ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К письменной экзаменационной работе

Тема работы - Технология изготовления детали подшипника на автоматизированном оборудовании с ПУ

Разработал: учащийся гр. 207 И. В. Клюковский

Руководитель:Н. Н. Елохина

Консультанты

По программированию с ПУ А.Ю. Иванов

Санкт-Петербург 2015

ВВЕДЕНИЕ

Числовое программное управление (сокр.ЧПУ; англ. <https://ru.wikipedia.org/wiki/%D0%90%D0%BD%D0%B3%D0%BB%D0%B8%D0%B9%D1%81%D0%BA%D0%B8%D0%B9_%D1%8F%D0%B7%D1%8B%D0%BA> computer numerical control, сокр.CNC) - компьютеризованная <https://ru.wikipedia.org/wiki/%D0%9A%D0%BE%D0%BC%D0%BF%D1%8C%D1%8E%D1%82%D0%B5%D1%80> система управления, управляющая приводами технологического оборудования, включая станочную оснастку. Оборудование с ЧПУ может быть представлено:

· станочным парком, например, станками (станки, оборудованные числовым программным управлением, называются станками с ЧПУ):

· для обработки металлов (например, фрезерные <https://ru.wikipedia.org/wiki/%D0%A4%D1%80%D0%B5%D0%B7%D0%B5%D1%80%D0%BD%D1%8B%D0%B9_%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%BA> или токарные <https://ru.wikipedia.org/wiki/%D0%A2%D0%BE%D0%BA%D0%B0%D1%80%D0%BD%D0%B0%D1%8F_%D0%B3%D1%80%D1%83%D0%BF%D0%BF%D0%B0_%D1%81%D1%82%D0%B0%D0%BD%D0%BA%D0%BE%D0%B2>), дерева, пластмасс,

· для резки листовых заготовок,

· для обработки давлением и т. д.

· приводами <https://ru.wikipedia.org/wiki/%D0%AD%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D0%BF%D1%80%D0%B8%D0%B2%D0%BE%D0%B4> асинхронных <https://ru.wikipedia.org/wiki/%D0%90%D1%81%D0%B8%D0%BD%D1%85%D1%80%D0%BE%D0%BD%D0%BD%D0%B0%D1%8F_%D0%BC%D0%B0%D1%88%D0%B8%D0%BD%D0%B0> электродвигателей <https://ru.wikipedia.org/wiki/%D0%AD%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D0%B4%D0%B2%D0%B8%D0%B3%D0%B0%D1%82%D0%B5%D0%BB%D1%8C>, использующих векторное управление <https://ru.wikipedia.org/wiki/%D0%92%D0%B5%D0%BA%D1%82%D0%BE%D1%80%D0%BD%D0%BE%D0%B5_%D1%83%D0%BF%D1%80%D0%B0%D0%B2%D0%BB%D0%B5%D0%BD%D0%B8%D0%B5>;

· характерной системой управления современными промышленными роботами <https://ru.wikipedia.org/wiki/%D0%9F%D1%80%D0%BE%D0%BC%D1%8B%D1%88%D0%BB%D0%B5%D0%BD%D0%BD%D1%8B%D0%B9_%D1%80%D0%BE%D0%B1%D0%BE%D1%82>.

· Периферийные устройства <https://ru.wikipedia.org/wiki/%D0%9F%D0%B5%D1%80%D0%B8%D1%84%D0%B5%D1%80%D0%B8%D0%B9%D0%BD%D0%BE%D0%B5_%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%BE>, например: 3D-принтер <https://ru.wikipedia.org/wiki/3D-%D0%BF%D1%80%D0%B8%D0%BD%D1%82%D0%B5%D1%80>, 3D-сканер <https://ru.wikipedia.org/wiki/3D-%D1%81%D0%BA%D0%B0%D0%BD%D0%B5%D1%80>

Отличительной особенностью обрабатывающих центров с ЧПУ является то, что у них самая высокая степень автоматизации из всех станков на рынке. Все операции в этих станках производятся практически без участия человека. Исключениями могут стать загрузка/выгрузка заготовки и готового изделия для повторения производственного цикла. По этому признаку производственный процесс делится на две категории:

· Автоматическое производство

· Полуавтоматическое производство

Геометрические и рабочие параметры. Геометрические параметры станка с ЧПУ характеризуются прежде всего пространством рабочей зоны - зоны внутри которой инструмент и деталь могут взаимодействовать в любой точке. В станках для обработки тел вращения рабочее пространство имеет цилиндрическую форму и определяется радиусом (высотой центров) и длиной обработки. В станках для обработки призматических деталей рабочее пространство определяется максимальной величиной перемещения рабочих органов по координатам.

К рабочим параметрам станков относятся:

· скорости движения рабочих органов;

· мощность реализуемая в процессе резания;

· разнообразие обрабатываемых деталей на одном станке;

· разнообразие выполняемых технологических операций;

Все характеристики станка указывают в его паспорте, приведем основные:

· Высота центров, мм;

· Мощность главного привода, кВт;

· Наибольшая частота вращения шпинделя, об/мин;

· Наибольшая рабочая подача, м/мин;

· Скорость быстрых перемещений, м/мин;

·Время автоматической смены инструмента, с.

Производительность станков с ЧПУ. Производительность станка с ЧПУ определяется числом деталей обработанных в единицу времени, и выбирается в зависимости от требуемой ритмичности производства.

Для повышения производительности станков с ЧПУ стремятся к сокращению подготовительно-заключительного времени на каждую партию деталей и к уменьшению общего числа партий деталей, обрабатываемых на станке. Первое условие обеспечивается путем совершенствования устройств смены инструмента, приспособлений и оснастки, а также за счет сокращения времени подготовки управляющих программ.

Основное время обработки деталей можно сократить за счет повышения скоростей резания и увеличения мощности главного привода. При этом необходимо использовать прогрессивные режущие инструменты, оптимальные режимы резания, применять одновременно несколько режущих инструментов. Вспомогательное время сокращается за счет увеличения быстродействия рабочих органов станка, например скорости быстрых перемещений.

Классификацию систем ЧПУ, применяемых в отечественном машиностроении, проводят по виду рабочих движений. Различают позиционные и контурные устройства ЧПУ.

Позиционные устройства ЧПУ - устройства, в которых рабочие органы могут перемещаться в заданные точки, а траектория перемещения от точки до точки задается только прямолинейным движением. Позиционные устройства ЧПУ составляют группу устройств, имеющих один общий признак - позиционирование, т.е. обеспечение точности останова перемещаемых рабочих органов в точке с заданными координатами. Скорость перемещения в позиционных устройствах не программируется и обусловлена только динамикой приводов станка. Позиционными устройствами ЧПУ оснащают сверлильные, координатно-расточные, токарные, фрезерные, шлифовальные и другие станки, работающие по прямоугольному циклу.

Контурные прямоугольные (коллинеарные) устройства ЧПУ - устройства, которые обеспечивают движение по одной координате. Так как в большинстве станков применяют прямоугольную систему координат, такие устройства получили название прямоугольных. В этих устройствах, так же, как и в позиционных, программируются конечные координаты перемещения, однако в УП задается скорость движения рабочего органа в соответствии с заданным режимом резания, и перемещение выполняется поочередно по каждой из координатных осей. Прямоугольные устройства ЧПУ применяют в станках фрезерной, токарной и шлифовальной групп.

Контурные (непрерывные) устройства ЧПУ - устройства, обеспечивающие перемещение рабочих органов из данной точки пространства по траектории, форма и конечные координаты которой заданы в УП. Контурными устройствами ЧПУ оснащают станки фрезерной и токарной групп, осуществляющих формообразование деталей сложной формы.

Устройства адаптивного (самоприспосабливающегося) управления ЧПУ - устройства, в которых обеспечивается автоматическое приспособление процесса обработки к изменяющимся условиям обработки по определенным критериям (скорость резания, подача, сила резания). Самоприспосабливающиеся устройства ЧПУ имеют систему контроля и регулирования, позволяющую осуществлять защиту от перегрузок двигателей главного движения и приводов подач, что обеспечивает высокое качество обработки и защищает станочную систему от поломок. Адаптивными устройствами ЧПУ оснащают фрезерные, расточные и многоцелевые станки.

Международная классификация систем ЧПУ

В соответствии с международной классификацией все ЧПУ по уровню технических возможностей делятся на следующие классы: Различают устройства ЧПУ с постоянной (класс NC) и переменной (класс CNC) структурой.

Устройство ЧПУ класса NC (Numerical Control) основано на принципе вычислительного устройства, где все операции, составляющие алгоритм работы, выполняются параллельно с помощью отдельных цепей или устройств, реализующих ту или иную функцию (агрегатно-блочное построение). Эти устройства называют также устройствами ЧПУ с жесткой структурой. Базовые модели таких устройств (Н22 и НЗЗ) содержат микроэлектронику и при их использовании вмешательство оператора в процесс обработки весьма ограничено.

Системы ЧПУ класса NC осуществляют покадровое чтение перфоленты на протяжении цикла обработки каждой заготовки

Системы класса NC наиболее распространены. Они работают в следующем режиме. После включения станка система ЧПУ читает первый и второй кадры программы. Как только закончилось их чтение, станок начинает выполнять команды первого кадра. В это время информация второго кадра программы находится в запоминающем устройстве системы ЧПУ. После выполнения первого кадра станок начинает отрабатывать второй кадр, который выводится из запоминающего устройства. В процессе отработки станком второго кадра система читает третий кадр программы, который вводится в освободившееся от информации второго кадра запоминающее устройство

Основным недостатком рассмотренного режима работы является то, что для обработки каждой следующей заготовки из партии системе ЧПУ приходится вновь читать все кадры перфоленты. В то же время в процессе чтения перфоленты нередко возникают сбои из-за недостаточно надежной работы считывающих устройств УЧПУ. В результате отдельные детали из партии могут оказаться бракованными. Повышенная вероятность сбоев в системах класса NC объясняется также очень большим числом кадров перфоленты, поскольку для работы таких систем в программе должно быть записано каждое элементарное действие станка. Кроме того, при таком режиме работы перфолента быстро изнашивается и загрязняется, что еще более увеличивает вероятность сбоев при чтении. Наконец, если в кадре записаны действия, которые станок выполняет очень быстро, то ЧПУ за это время может не успеть прочитать следующий кадр, что также ведет к сбоям.

Устройство ЧПУ класса CNC (Computer Numerical Control (с переменной структурой) соответствует структуре управляющей ЭВМ, включающей в себя вычислительное устройство (процессор), блоки памяти и блоки ввода-вывода информации. При этом объем функций, характер проводимых операций и их последовательность определяются программами функционирования, которые введены в блок памяти.

Системы класса CNC имеют большие возможности из-за наличия в них мини-ЭВМ на основе микропроцессоров. В запоминающее устройство системы программа может быть введена не только полностью с подготовленной перфоленты, но и отдельными кадрами вручную с пульта УЧПУ. В кадрах программы могут записываться как команды на отдельные движения рабочих органов, так и команды, задающие целые группы движений, называемые постоянными циклами, которые хранятся в запоминающем устройстве СЧПУ. Это приводит к резкому уменьшению числа кадров программы и к соответствующему повышению надежности работы станка. Системы класса CNC позволяют достаточно просто в режиме диалога при отладке программ осуществлять редактирование с ручным вводом информации и с выводом ее на дисплей, а также получать откорректированную и отработанную программу на перфоленте.

Ряд систем класса CNC (или близких к нему) делают возможной работу по одной программе в различных масштабах, в режиме «матрица - пуансон», в режиме зеркального отображения и т. д. Системы допускают введение в процессе работы самых различных видов коррекций.

Обладая сравнительно низкой стоимостью, малыми габаритными размерами и высокой надежностью, системы ЧПУ на микропроцессорах позволяют заложить в систему управления новые свойства, которые раньше не могли быть реализованы. Так, например, устройство ЧПУ «Электроника НЦ-31» имеет математическое обеспечение, позволяющее учитывать и автоматически корректировать постоянные погрешности станка и тем самым влиять на совокупность причин, определяющих точность обработки. Простейшим видом этих функций системы является компенсация люфта или зоны нечувствительности приводов в направлении перемещения по координатам. Надежность и работоспособность станков с устройствами ЧПУ на микропроцессорах повышает использование систем контроля и диагностики. Функции этих систем можно разделить на контроль состояния внешних по отношению к УЧПУ устройств, проверку внутренних блоков и контроль собственно УЧПУ. Так, например, то же устройство «Электроника НЦ-31» для токарных станков имеет специальные тест-программы для проверки работоспособности всех структурных частей системы. Эти тест-программы отрабатываются при каждом включении устройства, и в случае исправности всех частей возникает сигнал готовности системы к работе. В процессе работы станка и УЧПУ тест-программы частями отрабатываются в так называемом фоновом режиме, не мешая отработке основной управляющей программы. В случае появления неисправности на табло световой индикации возникает ее код, с помощью которого по таблице устанавливают место и причину неисправности. Кроме того, система определяет ошибки, связанные с неправильной эксплуатацией устройства, с превышением параметров теплового режима, дает величину напряжения для питания и другие параметры.

Устройства класса CNC расширяют функциональные возможности программного управления: появляются функции, которые раньше не могли быть реализованы: хранение УП и ее редактирование на рабочем месте, расширение возможности индикации на дисплее, диалоговое общение с оператором, широкие возможности коррекции, в том числе и погрешностей станка, система диагностики неисправностей, возможность изменения программным способом функций системы управления при ее эксплуатации, реализация функций электроавтоматики и др.

Кроме того существуют системы ЧПУ других классов:(Stored Numerical Control) - системы ЧПУ с однократным чтением всей перфоленты перед обработкой партии одинаковых заготовок;

ЧПУ класса SNC лишены недостатков систем класса NC, они последовательно, кадр за кадром, считывают всю программу и размещают информацию в своем запоминающем устройстве большой емкости (16 килобайт и более). Перфолента читается только один раз, перед обработкой всей партии одинаковых деталей, и поэтому мало изнашивается. Управление обработкой всех заготовок осуществляется по сигналам из запоминающего устройства, что резко уменьшает вероятность сбоев, а следовательно, и брак деталей. Системы SNC позволяют осуществлять однократный ввод управляющих программ при длине перфоленты от 40 до 310 м.(Direct Numerical Control) - системы прямого числового управления группами станков от одной ЭВМ;

Создание и применение систем класса DNC связана с общей тенденцией развития современных комплексно-автоматизированных производств. В таких производствах управление работой участков, состоящих из станков с ЧПУ, транспортно-складирующих, загрузочных средств, осуществляется от центральной вычислительной машины. Однако наличие центральной ЭВМ не означает, что необходимость в устройствах ЧПУ у станков при этом полностью отпадает. В одном из наиболее распространенное вариантов построения систем DNC каждый вид оборудования на участке сохраняет свои системы ЧПУ классов NC, SNC, CNC. Нормальным для такого участка является режим работы, при котором управляющие команды на УЧПУ всех видов оборудования подаются по проводам непосредственно от ЭВМ, минуя считывающие устройства. Это приводит к повышению надежности работы каждой единицы оборудования и всего участка в целом. Одновременно автоматизируется процесс подготовки УП с помощью ЭВМ. Вместе с тем в условиях временного выхода из строя вычислительной машины такой участок сохраняет работоспособность, поскольку каждый вид оборудования может paботать от перфоленты, подготовленной заранее на случай аварийной ситуации.(Handled Numerical Control) - оперативные системы ЧПУ с ручным набором программ на пульте управления.

Подготовка и отладка управляющих программ - процесс длительный и трудоемкий. При изготовлении простых по конфигурации деталей целесообразно было бы исключить этот процесс. Такая возможность на современных станках в принципе имеется. Она реализуется при использовании режима ручного ввода данных. Однако у большинства станков в этом режиме возможен ввод с пульта только одного кадра программы с последующей его отработкой на станке. Это слишком непроизводительно. Поэтому в последнее время разработаны так называемые оперативные системы числового программного управления класса HNC с ручным вводом программ с пульта УЧПУ.

Программа из достаточно большого числа кадров легко набирается и исправляется с помощью клавиш или переключателей на пульте УЧПУ. После отладки программа фиксируется до окончания обработки партии одинаковых заготовок. Системы класса HNC обеспечивают как позиционное, так и контурное управление станками.

1. Технологическая часть

.1 Описание детали

Деталь - «Сегмент тормозной».

Материал детали: ПУ-0-70 ГОСТ 19503-74, Ст3сп2 ГОСТ 14637-89

Классификация: углеродистой стали обыкновенного качества

ГОСТ 19503-88

Описание: Настоящий стандарт распространяется на технический гидразин-гидрат, представляющий собой бесцветную прозрачную жидкость с запахом аммиака, дымящую на воздухе. ГОСТ 19503-93 на территории РФ не принят.

Название рус.: Гидразин-гидрат технический. Технические условия

Название англ.: Hydrazine-hydrate for industrial use. Specifications

Область и условия применения: Настоящий стандарт распространяется на технический гидразин-гидрат, представляющий собой бесцветную прозрачную жидкость с запахом аммиака, дымящую на воздухе.

ГОСТ 14637-89

Название документа: Прокат толстолистовой из углеродистой стали обыкновенного качества.

Описание документа: Настоящий стандарт распространяется на толстолистовой горячекатаный прокат из углеродистой стали обыкновенного качества, изготовляемый шириной 500 мм и более, толщиной от 4 до 160 мм включительно

Название анг.: Rolled plate from carbon steel of general quality. Specifications

Область и условия применения: Настоящий стандарт распространяется на толстолистовой горячекатаный прокат из углеродистой стали обыкновенного качества, изготовляемый шириной 500 мм и более, толщиной от 4 до 160 мм включительно

Химический состав в % материала Ст3сп2

Точностные характеристика детали

. Общее требование к параметру шероховатости Rz80, эа исключением

.2. Верхняя поверхность 764 мм. Обрабатывается по Rz500.

.3 Шероховатости обрабатываемой на детали: Rz80, (Rz500), Rz40, Rz1,25.

M12-7H

Название: Гайка

М - метрическая резьба

- наружный

- степень точности внутреннего диаметра

Н - отклонение

min = 11.350-0.300=11.05

max= 11.359+0.300=11.65

Габаритные размеры заготовки:

Высота 240

Наружный 764

Внутренний 641

*Размер для справок

Размеры и шереховатости в скобках - до мех. обработки

Резать по ТИ ОБС 913.116

Позиционный допуск осей отверстий R1 мм

Консервация резьбовых отверстий и поверхностей Г по СТП БС-6-146-98

Покрытие кроме резьбовых отверстий и поверхности Г по ТИ

ОБС.922.071 грунтовкой "Темацинк 99" (210000.00035), 1 слой толщина

-60 мкм, F=0,52 м ; затем краской "ГПЛ-С МИО; цвет серый

(210000 00037), 1 слой, толщина 40-60 мкм, F=0,52 м .

Острые кромки скруглить по R1 мм

Маркировать по ТИ ОБС.913.146

Схема строповки ОБС.399.805

.2 Контроль качества обрабатываемой детали

.        Рулетка 3ВД3-2БУП/Л-

.        Штангельциркуль ШЦ-Ш-2000-0,1

.        Линейка 1000

Руле́тка - инструмент для измерения длины <https://ru.wikipedia.org/wiki/%D0%94%D0%BB%D0%B8%D0%BD%D0%B0>. Представляет собой металлическую <https://ru.wikipedia.org/wiki/%D0%9C%D0%B5%D1%82%D0%B0%D0%BB%D0%BB> илипластмассовую <https://ru.wikipedia.org/wiki/%D0%9F%D0%BB%D0%B0%D1%81%D1%82%D0%BC%D0%B0%D1%81%D1%81%D1%8B> ленту с нанесёнными делениями, которая намотана на катушку, заключённую в корпус, снабжённый механизмом для сматывания ленты.

Механизм сматывания может быть одного из двух видов:

с возвратной пружиной <https://ru.wikipedia.org/wiki/%D0%9F%D1%80%D1%83%D0%B6%D0%B8%D0%BD%D0%B0> - тогда лента сматывается при отпускании, а вытравливается из корпуса рулетки с некоторым усилием;

с выступающей наружу вращающейся рукояткой, связанной с катушкой ленты, - тогда лента сматывается при вращении рукоятки.

Рулетки с возвратной пружиной обычно оснащены стопором, который предотвращает самопроизвольное сматывание ленты. На свободном конце ленты такие рулетки содержат прочно закреплённый зацеп (обычно это изогнутая под прямым углом металлическая пластина), который не позволяет концу ленты безвозвратно уйти внутрь корпуса служит для точного совмещения начала ленты и ребра обмеряемого предмета.

Типичная длина измерительной ленты рулетки 3-5 метров <https://ru.wikipedia.org/wiki/%D0%9C%D0%B5%D1%82%D1%80>, однако встречаются рулетки с возможностью измерения длины до 100 метров. Обычно рулетки с более короткой лентой имеют механизм сматывания с возвратной пружиной, а с более длинной - с рукояткой.

Рулетка требует бережного и осторожного обращения. Поскольку лента тонкая и жёсткая, её легко повредить при неосторожном обращении. Неосторожное использование рулетки может также повлечь серьёзные порезы <https://ru.wikipedia.org/wiki/%D0%9F%D0%BE%D1%80%D0%B5%D0%B7>.

Существуют модели рулеток, в которых механизм сматывания снабжён электрическим приводом, что позволяет разматывать и сматывать ленту просто нажатием и удержанием кнопки. Привод обычно питается от батарейки <https://ru.wikipedia.org/wiki/%D0%91%D0%B0%D1%82%D0%B0%D1%80%D0%B5%D0%B9%D0%BA%D0%B0>.

Рулетка может быть также снабжена электроникой для считывания показаний. Такие схемы электронными средствами считывают значение с участка ленты, ближайшего к выходу из корпуса, и отображают соответствующие показания на жидкокристаллическом дисплее на корпусе.

Штангенци́ркуль (от нем. <https://ru.wikipedia.org/wiki/%D0%9D%D0%B5%D0%BC%D0%B5%D1%86%D0%BA%D0%B8%D0%B9_%D1%8F%D0%B7%D1%8B%D0%BA> Stangenzirkel) - универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.

Штангенциркуль - один из самых распространенных инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе[1] <https://ru.wikipedia.org/wiki/%D8%F2%E0%ED%E3%E5%ED%F6%E8%F0%EA%F3%EB%FC>.

Штангенциркуль, как и другие штангенинструменты <https://ru.wikipedia.org/wiki/%D0%A8%D1%82%D0%B0%D0%BD%D0%B3%D0%B5%D0%BD%D0%B8%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BC%D0%B5%D0%BD%D1%82> (штангенрейсмас <https://ru.wikipedia.org/wiki/%D0%A8%D1%82%D0%B0%D0%BD%D0%B3%D0%B5%D0%BD%D1%80%D0%B5%D0%B9%D1%81%D0%BC%D0%B0%D1%81>,штангенглубиномер <https://ru.wikipedia.org/wiki/%D0%A8%D1%82%D0%B0%D0%BD%D0%B3%D0%B5%D0%BD%D0%B3%D0%BB%D1%83%D0%B1%D0%B8%D0%BD%D0%BE%D0%BC%D0%B5%D1%80>), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус <https://ru.wikipedia.org/wiki/%D0%9D%D0%BE%D0%BD%D0%B8%D1%83%D1%81> - вспомогательную шкалу для отсчёта долей делений.

Точность его измерения - десятые/сотые (у разных видов) доли миллиметра.

На примере штангенциркуля ШЦ-I:

штанга;

шкала штанги;

губки для внутренних измерений;

губки для наружных измерений;

линейка глубиномера;

нониус <https://ru.wikipedia.org/wiki/%D0%9D%D0%BE%D0%BD%D0%B8%D1%83%D1%81>;

винт для зажима рамки.

Виды штангенциркулей

Штангенциркули по ГОСТ 166-89 <https://ru.wikipedia.org/wiki/%D0%93%D0%9E%D0%A1%D0%A2>:

·              ШЦ-I - штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.

·              ШЦК - (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;

·              ШЦТ-I - с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.

·              ШЦ-II - с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.

·              ШЦ-III - с односторонним расположением губок для измерения наружных и внутренних размеров.

·              ШЦЦ - с цифровой индикацией (электронный).

деталь адаптивный контроль станок

2. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

. Линейки должны изготовляться со следующими пределами измерений: 150; 300; 500; 1000; 1500; 2000;3000 мм.

Линейки должны изготовляться с двумя шкалами с одной шкалой а также с двумя шкалами, оцифровка которых направлена в противоположные стороны

Размеры в мм

.2. Разница в длине миллиметровых, полусантиметровых и сантиметровых штрихов должна быть не менее 1,5 мм.

.3. Разноразмерность длины одноименных штрихов, а также высоты числовых обозначений не должна превышать 0,5 мм.

Пример условного обозначения <#"795476.files/image001.gif">

Чертеж под названием «Сегмент тормозной».

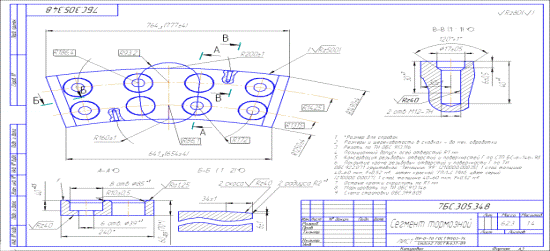

5.1 Чертеж, выполненный в Компасе

Чертеж под названием «Сегмент тормозной». Выполнено в симуляторе «Компас ». Данные на рисунке выполнены все параметры правильно.

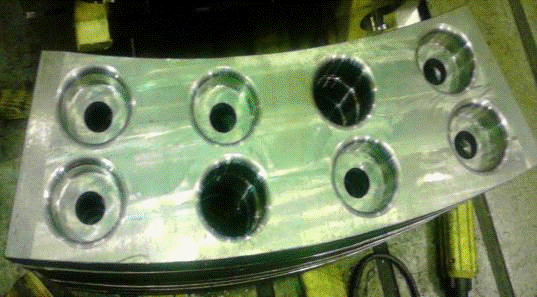

5.2 Деталь сделана по чертежу

Деталь сделать по чертежу в соответствии всем параметрам. На рисунке изображена деталь готова следуя полной программе.

6. Программа детали

BC_305_348\7305348A.MPF - основная программа

ВС_305_348PODR1.SPF

BC_305_348\SKOS1.SPF подпрограммы

7BC_305_348\SKRUGL.SPF

BC_305_348\7305348A.MPFM62

;N2 G0T0F UU

;____________________________________T10 ; SVERLO D39·8 OTV.M6 ;CFIN SOFTG518 G0 S1150 M3G1 G64 B=DC(180) F3000R3=690 ; OTHODF60 ; PODACHAM52M7G0 X256.58 Y200.275 M8MCALL CYCLE83(300,62,8,-4,,,2,1,,,1,0,3,)X256.58 Y200.275X277.96 Y92.37X93.15 Y68.05X86.054 Y177.82X-256.58 Y200.275X-277.96 Y92.37X-93.15 Y68.05X-86.054 Y177.82H0M1

;______________________________________T47 ; SVERLO D78·6·2 OTV.M6G518 G0 S800 M3G1 G64 B=DC(180) F3000F50 ; PODACHAM52G0 X256.58 Y200.275 M7MCALL CYCLE83(300,62,8,20-0.3,,,0.5,1,,,1,0,3,)X256.58 Y200.275X277.96 Y92.37X93.15 Y68.05X-256.58 Y200.275X-277.96 Y92.37X-86.054 Y177.82MCALL

MCALL CYCLE83(200,62,8,-2.5,,,0.5,1,,,1,0,3,)X86.054 Y177.82X-93.15 Y68.05H0M0 ; UBRAT 2 PYATAKA

;______________________________________T6 ; FREZA D40 FREZ.D85M6G518 G0 S1500 M3G1 G64 B=DC(180) F3000R6=1800 ; PODACHAM52TRANS X256.58 Y200.275PODRTRANS X277.96 Y92.37PODRTRANS X93.15 Y68.05PODRTRANS X-256.58 Y200.275PODRTRANS X-277.96 Y92.37PODRTRANS X-86.054 Y177.82PODR

TRANS X86.054 Y177.82PODR1TRANS X-93.15 Y68.05PODR1H0M1

;______________________________________T33 ; RAST. D40·6 OTV.M6 ;G518 G0 S770 M3G1 G64 B=DC(180) F3000F53 ; PODACHAM52MCALL CYCLE81(200,20,2,-2.8)G0 X256.58 Y200.275 M8X277.96 Y92.37X93.15 Y68.05X-256.58 Y200.275X-277.96 Y92.37X-86.054 Y177.82H0M1M63M0M62

;______________________________________T37 ;M6 ; FREZ D92_BOKAG518 G0 S470 M3G1 G64 B=DC(180) F2000R6=360 ; PODACHAR5=46 ; R FREZR9=14.8481 ; UGOLR1=60

LABEL1;G0 X=-445 Y=50Z=R1·3G1 Z=R1G1 G41 X=-383.806 Y=40.968 OFFN=0 F=R6=0.5 M8G1 Y=285 ANG=90-R9 F=R6 M8G0 G40 X-445G0 Z71R1=R1-3;IF R1>=-6 GOTOB LABEL1

R1 =60LABEL1;G0 X=320·R5·15 Y=300Z=R1·3G1 Z=R1G1 G41 X=320-7·SIN(R9) Y=281.65·7·COS(R9) OFFN=0 F=R6 M8G1 Y=40 ANG=270·R9 F=R6 M8G0 G40 X445G0 Z71R1=R1-3;IF R1>=-6 GOTOB LABEL1

GOTOF FIN

R1=60LABEL1:G0 X=405 Y=-5Z=R1·3G1 Z=R1G1 G41 X=390.19 Y=52 OFFN=-0.5 F=R6 M8G2 X-383.43 Y=50.2 CR=1490G0 G40 X=-405 Y=-5G0 Z71R1=R1-3;IF R1>=-6 GOTOB LABEL1

FIN:H0M1

;____________________________________UU:T5; FREZ D100_PLOSKOST.M6G518 S600 M3G1 G64 B=DC(180) F3000F=500 ; PODACHAR5=50 ; R FREZ

R1=64-0.15R31=-350-R5 R32=281-R5·30LABEL1:G0 G40 X=R31 Y=R32Z=R1G1 X=350 M8Y=R32-75X=-350-20

Y=R32-75·2X=350·40Y=R32-75·3X=-382-R5G0 Z69R1=R1-1;IF R1>=60-0.15 GOTOB LABEL1H0M1

;_____________________________________T1 ;M6 ; FREZ D100_CHIST_KONTURG518 G0 S600 M3G1 G64 B=DC(180) F2000R6=500 ; PODACHAR5=50 ; R FREZR9=14.8481 ; UGOLR1=58

LABEL1:G0 X=-445 Y=50Z=R1·3G1 Z=R1G1 G41 X=-383.886 Y=40.968 OFFN=-0.15 F=R6 M8G1 Y=285 ANG=90-R9 F=R6 M8G0 G40 X-445G0 Z71R1=R1-10;IF R1>=-2 GOTOB LABEL1

R1=58LABEL1:G0 X=320·R5·15 Y=300Z=R1·3G1 Z=R1G1 G41 X=320-7·SIN(R9) Y=281.655·7·COS(R9) OFFN=-0.15 F=R6 M8G1 Y=40 ANG=270·R9 F=R6 M8G0 G40 X445G0 Z71R1=R1-10;IF R1>=-2 GOTOB LABEL1H0M1

;_____________________________________________________T41 ; FRESA D63 R6 SKRUGL.R10M6G518 G0 S1250 M3G1 G64 B=DC(180) F2000R5=66/2·1; RADIVS_OTVR6=2500 ; PODACHAR10 =85/2 ; RAD.OTV.R11=10 ; RAD.SKRUGL. OTV.R12=6 ; RAD.PLAST.R14=0 ; MACH.UGOLM52

TRANS X256.58 Y200.275 Z=60-0.15SKRUGLTRANS X277.96 Y92.37 Z=60-0.15SKRUGLTRANS X93.15 Y68.05 Z=60-0.15SKRUGLTRANS X86.054 Y177.82 Z=60-0.15SKRUGLTRANS X-256.58 Y200.275 Z=60-0.15SKRUGLTRANS X-277.96 Y92.37 Z-60-0.15SKRUGLTRANS X-93.15 Y68.05 Z-60-0.15SKRUGLTRANS X-86.054 Y177.82 Z=60-0.15SKRUGLM1

;R2 SKOS·R6=1400 ; PODACHATRANS Z-0.2SKOS1AMIRROR X0SKOS1H0M1M63M30

ВС_305_348PODR1.SPF

G0 G90 X-75/2-20 Y0Z-67G1 G41 X-85/2 Y0 OFFN=-0.25 F=R6/3G3 X-85/2 Y0 I=AC(0) J=AC(0) Z=-2 TURN=61 F=R6 M7G3 X=85/2 Y0 I=AC(0) J=AC(0)G1 G40 X=75/2-20 OFFN=0 F=R6=2 M9G0 Z200M17

BC_305_348\SKOS1.SPF

;FREZA_D66G0 X-385.805 Y10.252Z59.906G1 X-375.657 Y48.529 F=R6 M8X-314.69 Y278.499X-314.678 Y278.544X-314.672 Y278.567X-314.588 Y278.884X-314.576 Y278.93X-314.546 Y279.843X-314.534 Y279.088X-314.528 Y279.111X-314.137 Y289.584X-311.831 Y289.283Z70.G0 X-386.331 Y10.378Z59.81G1 X-376.183 Y48.656X-314.664 Y288.708X-312.358 Y289.408Z70.G0 X-386.857 Y10.505Z59.715G1 X-376.709 Y48.783X-315.19 Y280.833X-312.884 Y289.532Z70.G0 X-387.383 Y10.632Z59.619G1 X-377.235 Y48.91X-315.717 Y280.958X-313.411 Y289.657Z70.G0 X-387.909 Y10.76Z59.524G1 X-377.761 Y49.037X-316.243 Y281.083X-313.937 Y289.782Z70.G0 X-388.434 Y10.887Z59.428G1 X-378.287 Y49.165X-316.77 Y281.208X-314.463 Y289.907Z70.G0 X-388.96 Y11.015Z59.333G1 X-378.812 Y49.292X-317.296 Y281.333X-314.99 Y290.033Z70.G0 X-389.486 Y11.142Z59.237G1 X-379.338 Y49.42X-317.822 Y281.459 Z59.238X-315.516 Y290.159Z70.G0 X-390.012 Y11.27Z59.142G1 X-379.864 Y49.548X-318.348 Y281.585X-316.842 Y290.284Z70.G0 X-390.537 Y11.399Z59.046G1 X-380.389 Y49.676 Z59.047X-318.875 Y281.711X-316.568 Y290.411Z70.G0 X-391.063 Y11.527Z50.951G1 X-380.915 Y49.805X-319.401 Y281.838X-317.894 Y290.537Z70.G0 X-391.588 Y11.655Z58.856G1 X-381.44 Y49.933X-319.927 Y281.964X-317.62 Y290.664Z70.

BC_305_348\SKRUGL.SPFG0 G90 X=-R10·R5 Y=0Z1LABEL1:R21=(R11·R12)·SIN(R14)-R10-R11-R12R23=(R11·R12)·COS(R14)-R11-R12G1 Z=R23 F300 M8G41 X=R21 Y0 F=R6/2 OFFN=-0.2G3 X=R21 Y0 I=-R21 J0 F=R6G1 G40 X=-R10·R5 Y0 OFFN=0R14=R14·2;IF R14<=90 GOTOB LABEL112 R14=0G0 Z7M17

7. Охрана труда

Инструкция по охране труда для наладчиков и операторов станков с ЧПУ.

. Общие требования охраны труда.

.1. Настоящая инструкция разработана в соответствии с « Межотраслевыми Правилами по ОТ при холодной обработке металлов » ПОТ Р М -006-97 предназначена для лиц, выполняющих обработку металлов на металлорежущих станках с ЧПУ.

.2. К выполнению процесса обработки металлов на станках с ЧПУ допускаются лица, прошедшие медицинский осмотр, вводный инструктаж, инструктаж на рабочем месте, обучение безопасным приемам и методам работы, и сдавшие экзамен с присвоением им квалификационного разряда.

.3. Инструктаж по ОТ и обучение безопасным приемам и методам работы обязательны для всех работающих и вновь поступающих на работу, в том числе для лиц, имеющих перерыв в работе в течение 3 месяцев и лиц, проходящих производственную практику.

.4. Повторный инструктаж на рабочем месте проводят с каждым работником индивидуально не реже, чем через 3 месяца.

.5. Внеплановый инструктаж проводят при изменении правил по охране труда, технологического процесса, замене и модернизации оборудования, приспособлений и инструментов, исходного сырья; нарушения работниками требований охраны труда, которые привели или могут привести к травме, аварии, пожару, взрыву.

.6. Внеплановый инструктаж проводят индивидуально или с группой работников одной профессии в объеме первичного инструктажа на рабочем месте.

.7. На территории завода и в цехах выполняйте следующие правила:

- ходить по тротуарам и дорожкам, специально предназначенным для пешеходного движения, а где их нет - по проезжей части, придерживаясь левой стороны;

- будьте внимательны к сигналам движущегося транспорта и не перебегайте путь впереди его;

- не ходите по железнодорожным путям;

- не подлезайте под стоящие платформы и вагоны;

- не разгоняйте тележки цехового транспорта и не катайтесь на них;

- пользуйтесь только установленными проходами, не перелезайте через конвейеры, транспортеры;

- если на высоте работают люди, проходите это место на безопасном расстоянии, так как с высоты может упасть какой-либо предмет;

- не стойте и не проходите под поднятым грузом или в непосредственной близости от него;

- не смотрите незащищенными глазами на электросварку, помните, что болевые ощущения глаз могут появиться не сразу, а через несколько часов;

- остерегайтесь отравления газом, не находитесь вблизи ацетиленовых аппаратов и прочих устройств, где может выделяться газ;

- не прикасайтесь к электропроводам или иным токоведущим частям, не пытайтесь устранять сами неисправность электропроводов или электрооборудования, вызывайте для этой цели электрика;

- не включайте и не выключайте (кроме аварийных случаев) машины, станки и механизмы, работа на которых не поручена Вам мастером или руководителем цеха;

- ездить на электрокарах, прицепах тракторов, сидеть на бортах автомашин, ступеньках вагонов ЗАПРЕЩАЕТСЯ;

- не открывайте дверцы электрощитов и другой электроаппаратуры;

- не поднимайте груз сверх допустимых норм;

- помните, что разрешается поднимать груз весом не более:

подросткам мужского пола 16 кг.

подросткам женского пола 7 кг.

мужчинам 30 кг.

женщинам в возрасте 18 лет и старше:

• подъем и перемещение тяжестей при чередовании с другой работой (до 2 раз в час) 10 кг.

• подъем и перемещение тяжестей постоянно  в течение рабочей смены 7 кг величина динамической работы, совершаемой в течение каждого часа рабочей смены не должна превышать:

• с рабочей поверхности 1750 кГм.

• с пола 875 кГм.

В массу поднимаемого и перемещаемого груза, включается масса тары и упаковки.

.8. Выполняйте только ту работу, которая поручена Вам мастером и при условии, что безопасные способы ее выполнения Вам известны.

.9. Работайте на станках только тех систем, которые Вами изучены и к самостоятельной работе на которых Вы допущены.

.10. Заметив нарушения правил охраны труда другими рабочими, предупредите их о необходимости соблюдения требований ОТ и сообщите мастеру.

.11. Работайте только в исправной, аккуратно заправленной спецодежде и применяйте средства защиты, предусмотренные Типовыми отраслевыми нормами для данной профессии. Для выполнения работ наладчику и оператору станков с ЧПУ выдаются следующие средства индивидуальной зашиты:

костюм;

ботинки кожаные;

очки защитные;

респиратор ( при обработке пылеобразующих и стеклосодержащих материалов).

.12. Следите, чтобы пол вокруг оборудования был ровным и нескользким, если он облит маслом, эмульсией, потребуйте, чтобы его посыпали опилками или сделайте это сами.

Затем подметите пол щеткой-сметкой, или уберите опилки совком или лопатой в специально предназначенную тару для сбора производственных отходов.

.13. Не работайте на неисправном оборудовании, а также при отсутствии, или неисправности: заградительных ограждений, блокировок, заземляющих проводов.

.14. Не выполняйте распоряжение мастера, если оно противоречит правилам охраны труда и может привести к несчастному случаю, сообщите об этом начальнику цеха.

.15. Опасные производственные факторы при работе на станках с ЧПУ:

- опасность захвата одежды вращающими частями станка или режущим инструментом; монотонный шум работающих станков;

- опасность порезов рук открытым вращающимся инструментом при нарушении правил эксплуатации станка;

- опасность травмирование отлетающей стружкой при работе без ограждения и средств индивидуальной защиты;

- опасность поражения электрическим током.

Для сохранения здоровья работника предельно допустимая концентрация (ПДК) и предельно допустимый уровень (ПДУ) физических факторов наиболее характерных на рабочем месте работника данной профессии:

- шум (эквивалентный уровень звука) 80 дб;

- температура воздуха:

летом 18-270 С

зимой 17-230 С;

- запыленность 6,0 мг/м3

- загазованность (аэрозоль масла) 5,0 мг/м3

.16. В целях пожарной безопасности содержите рабочее место в чистоте. Курите только в специально оборудованном месте. Использованную ветошь складывайте в специальный ящик.

.17. О каждом несчастном случае с Вами, или Вашими товарищем немедленно поставьте в известность мастера и обратитесь в здравпункт.

.18. Наладчик и оператор станков с ЧПУ должны знать:

- инструкцию по эксплуатации станков с ЧПУ (паспорт станка);

- инструкцию о мерах противопожарной безопасности (ППБ №21-2004);

- инструкцию по оказанию первой помощи пострадавшим ИОТ149;

- инструкцию по ОТ для работающих на заводе (общие требования ИОТ150);

- Правила внутреннего трудового распорядка ЗАО «ЧЭАЗ»;

- при работе с ГПМ: ИОТ-64 - инструкцию по ОТ для лиц, связанных с работой на малых грузоподъемных механизмах, управляемых с пола. К работе на грузоподъемных механизмах, управляемых с пола, приказом по цеху допускаются лица, прошедшие обучение и инструктаж с последующей проверкой навыков по управлению этими механизмами.

.19. Выполняйте "Правила внутреннего трудового распорядка", пожарной безопасности, соблюдайте режим труда и отдыха.

.20. Соблюдайте меры личной гигиены:

- не мойте руки в масле, эмульсии, керосине;

- не вытирайте руки концами, загрязненными стружкой;

- не принимайте пищу у станка;

- не храните личную одежду на рабочем месте.

.21. Требования настоящей инструкции являются обязательными. Невыполнение этих требований рассматривается как нарушение трудовой и производственной дисциплины.

.22. Выполняйте требования инструкции по охране труда, этим вы предохраните себя и окружающих от несчастного случая.

. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ПЕРЕД НАЧАЛОМ РАБОТЫ

.1. Перед началом работ необходимо:

- надеть рабочую одежду, которая должна быть застегнута на все пуговицы,

- застегнуть или обвязать обшлага рукавов,

- длинные волосы убрать под головной убор,

- надеть индивидуальные средства защиты(очки, наушники). Запрещается работать в легкой открытой обуви, а также с закатанными рукавами.

.2. Перед началом работ внимательно изучите паспорт оборудования, осмотрите станочное приспособление, необходимый инструмент, ключи, крючок для удаления стружки, определите их исправность и готовность к использованию.

.3. Примите станок от сменщика: рабочее место должно быть чистым, узнайте у сменщика или мастера о имевшихся в предыдущей смене неполадках в работе станка, и какие были приняты меры по их устранению.

.4. Отрегулируйте местное освещение так, чтобы рабочая зона была достаточно освещена и свет не слепил глаза. Протрите арматуру и электролампу сухой ветошью до включения лампы. Пользоваться местным освещением, питающимся от сети напряжения свыше 50 В. Запрещается

.5. Проходы, места у станочного оборудования должны быть свободны от инструментов, деталей и расходного материала. Оснастка, заготовки, готовые детали и отходы производства должны находиться на специальных стеллажах, столах, в таре.

.6. Для работы сидя рабочее место должно иметь стул (сидение) с регулируемыми высотой и наклоном спинки. Около станка на полу должны быть исправные деревянные решетки (настилы) на всю длину рабочей зоны и шириной не менее 0,6 м.

.7. Проверьте наличие и исправность:

- органов управления;

- ограждений опасных зон, токоведущих частей электрической аппаратуры (пускателей, рубильников, трансформаторов и др.) Откидные, раздвижные и съемные ограждения должны удерживаться от самопроизвольного перемещения;

- заземляющих устройств;

- предохранительных устройств для защиты от стружки, охлаждающих жидкостей, шланги, подводящие охлаждающую жидкость, должны быть цельными и должны размещаться так, чтобы было исключено соприкосновение их с режущим инструментом и движущимися частями станка;

- осмотрите трущиеся поверхности станка, при необходимости произведите их смазку маслом из масленки;

- устройств для крепления инструмента;

- режущего (отсутствие трещин, надломов, прочность крепления пластинок твердого сплава или керамических пластинок и пр.), измерительного, крепежного инструмента и приспособлений;

- подножной решетки и состояние пола на рабочем месте.

.8. Проконтролируйте работу устройства ЧПУ и самого станка с помощью тест-программы, убедитесь в подаче СОЖ, проверьте работу ограничивающих упоров.

.9. На холостом ходу станка проверьте:

- исправность органов управления;

- исправность фиксации рычагов включения и переключения (убедитесь в том, что возможность самопроизвольного переключения с холостого хода на рабочий исключена);

- нет ли заеданий или излишней слабины в движущихся частях станка, особенно в шпинделе и направляющих салазках стола.

- работу блокировок, упоров, конечных выключателей;

- исправность системы смазки и охлаждения.

.10. Многооперационные станки с револьверной головкой, а также станки, оснащенные инструментальными магазинами и системами автоматической смены инструмента, должны иметь защитные устройства, предохраняющие от травмирования инструментом.

.11. Режущий инструмент должен быть правильно заточен, хвостовики и посадочные места не должны иметь повреждений, деформаций.

.12. Без заземления станок не включать.

.13. О неисправности станка немедленно сообщите мастеру или начальнику цеха, и без его указания к работе не приступайте.

. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ВО ВРЕМЯ РАБОТЫ

.1. Будьте внимательны, не отвлекайтесь сами и не отвлекайте других от работы.

.2. Убедитесь, что на станке нет посторонних предметов

.3. Работать на станках, при отсутствии или неисправности:

- заземляющих устройств, упоров, органов управления;

- экранов и ограждений, защищающих работающих от отлетающих стружек и частиц металла;

- блокирующих устройство станка:

- защитных ограждений

.4. Не допускается работать на станках в рукавицах или перчатках, а также с забинтованными пальцами без напальчников. Перед установкой детали в приспособление, необходимо протереть поверхность закрепляющих устройств.

.5. Масса и габаритные размеры обрабатываемой детали не должны превышать требований паспорта станка.

.6. Укладывайте заготовки деталей и обработанные детали устойчиво на стеллажах или столах: высота штабелей не должна превышать - 1 м.

.7. Устанавливайте и снимайте тяжелые детали и приспособления (массой более 30 кг) только с помощью подъемных механизмов.

Не превышайте нагрузку, установленную для грузоподъемных средств. Работайте в соответствии с ИОТ 64 - «Инструкция по ОТ для лиц, связанных с работой на малых грузоподъемных механизмах, управляемых с пола». Помните, что к работе на грузоподъемных механизмах, управляемых с пола, приказом по цеху допускаются лица, прошедшие обучение и инструктаж с последующей проверкой навыков по управлению этими механизмами.

.8. Установите режущий инструмент в рабочие позиции револьверной головки, осмотрите на отсутствие сколов, трещин режущих кромок.

.9. После установки режущего инструмента опробуйте станок в работе на холостом ходу в ручном режиме на различных оборотах, затем произведите пуск станка по программе на холостом ходу.

.10. При автоматической смене инструментов воспрещается находиться в зоне работы манипулятора.

.11. Ручная проверка размеров обрабатываемых деталей и снятие деталей для контроля должны производиться только при отключенных механизмах вращения или перемещения заготовок, инструмента, приспособлений.

.13. Охлаждать режущий инструмент мокрыми тряпками или щетками запрещается.

.14. Не передавайте и не принимайте что-либо через станок во время его работы.

.15. Обязательно остановите станок, и выключите электродвигатель при:

- уходе от станка даже на короткое время;

- временном прекращении работы;

- перерыве в подаче электроэнергии;

- уборке, смазке, чистке станка;

- обнаружении неисправности в оборудовании, инструменте, приспособлении, заземляющих элементах, защитных ограждениях, блокирующих устройств, упоров.

- регулировке трубки с охлаждающей жидкостью;

- установке, измерении и съеме детали;

- проверке и зачистке режущей кромки режущего инструмента;

.16. При работе с охлаждающими жидкостями на масляной основе, пользуйтесь мазью для профилактической смазки рук по рекомендации лечебных учреждений, и респиратором, при работе со стекло текста содержащие и пылеобразующими материалами.

.17. Затачивая инструмент (или другой предмет) на наждачном станке, выполняйте требования в соответствии с ИОТ 005- «Инструкция по ОТ при работе на точильно-шлифовальных станках», не поднимайте защитный экран, а при отсутствии его надевайте очки. Помните, что на зазор между кругом и подручником, не должен быть более 3 мм.

.18. ЗАПРЕЩАЕТСЯ

- открывать и снимать ограждения и предохранительные устройства во время работы станка;

- убирать стружку со станка голыми руками или сжатым воздухом;

- работать на станках в рукавицах;

- принимать пищу на рабочем месте.

. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА В АВАРИЙНЫХ СИТУАЦИЯХ

.1. При, внезапной поломке станка, приспособления, режущего инструмента немедленно выключите станок и обесточьте его.

.2. При работе на металлорежущих станках или электроинструментом при полном или частичном прекращении электроснабжении выключите станок, электроинструмент. После устранения аварии возобновите работу.

.3. При сгорании предохранителей у электрооборудования станка или электроинструмента сообщите об этом мастеру или механику цеха.

.4. Если на металлических частях станка обнаружено напряжение (ощущение тока), электродвигатель работает на две фазы (гудит), заземляющий провод оборван - немедленно остановите станок, сообщите мастеру о неисправности электрооборудования и без его указания к работе не приступайте.

.5. В случаях возникновения пожара:

- обесточьте станок;

- выключите вентиляцию;

- немедленно сообщите всем работающим и мастеру о пожаре;

- приступайте к тушению пожара первичными средствами пожаротушения.

Помните, что загоревшееся электрооборудование необходимо тушить углекислотным, порошковым огнетушителями, а также песком, вспыхнувшее масло, керосин - огнетушителем ОХО-10.

.6. При отключении электроэнергии:

- прекратите работу;

- обесточьте станок;

- сообщите мастеру;

- возобновите работу при подаче электроэнергии.

.7. При несчастном случае в первую очередь освободите пострадавшего от травмирующего фактора. Затем доложите мастеру. При оказании первой помощи пострадавшему пользуйтесь "Инструкцией об оказании первой медицинской помощи пострадавшим" №149.

ВНИМАНИЕ! При освобождении пострадавшего от действия электрического тока следите за тем, чтобы самому не оказаться в контакте с токоведущей частью и под напряжением шага. Для чего необходимо пользоваться деревянной палкой, доской или сухой одеждой, навернутой на руку.

. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ПО ОКОНЧАНИИ РАБОТ

.1. Выключите и обесточьте станок

.2. Приведите в порядок рабочее место. Стружку и металлическую пыль со станка убирайте только щеткой и крючком.

.3. Уберите детали и заготовки в специальную тару и сложите их в отведенном месте.

.4. Выключите местное освещение.

.5. Соберите промасленные тряпки в специально предназначенный ящик

.6. Снимите рабочую одежду, уберите в предназначенное для нее место.

.7. Вымойте лицо и руки теплой водой с мылом.

.8. Обо всех замечаниях сообщите мастеру.

Список литературы

1. Завгороднев П. И. Работа оператора на станках с программным управлением : учеб. пособие для техн. училищ / П. И. Завгороднев. - М. : Высш. шк., 1981.

. Сергиевский Л. В. Пособие наладчика станков с ЧПУ / Л. В. Сергиевский, В.В.Русланов. - М.: Машиностроение, 1991.

. Сосонкин В. Л. Микропроцессорные системы числового программного управления станками / В.Л. Сосонкин. - М. : Машиностроение, 1985.

. Числовое программное управление станками / [В.Л. Сосонкин, О. П. Михайлев, Ю. А Павлов и др.]; под ред. В. Л. Сосонкина. - М.: Машиностроение, 1981.

. Босинзон М.А. Современные системы ЧПУ и их эксплуатация : учебник для нач. проф. образования / М. А. Босинзон ; под ред. Б. И.Черпакова. - 2-е изд., стер. - М.: Издательский центр «Академия», 2008. - 192 с. ISBN 978-5-7695-5184-0

6. Сосонкин В.Л., Мартинов Г.М. Методика программирования станков с ЧПУ на наиболее полном полигоне вспомогательных G-функций <http://www.tulaspecinstr.ru/files/chpu/CNC_methodica.pdf>

. Сергиевский Л.В.,Русланов В.В. Пособие наладчика станков с ЧПУ 1991

. Шарин Ю.С. (1986) Технологическое обеспечение станков с ЧПУ <http://lib-bkm.ru/load/93-1-0-2119>

. Шарин Ю.С. (1976) Станки с числовым управлением <http://lib-bkm.ru/load/93-1-0-2180>

. Сосонкин В.Л., Мартинов Г.М. (2005) Системы числового программного управления <http://lib-bkm.ru/load/93-1-0-19>

. Сергиевский Л.В., Русланов В.В. (1991) Пособие наладчика станков с ЧПУ <http://lib-bkm.ru/load/93-1-0-2469>

. Лещенко А.И. (2005) Программирование и технологические процессы для станков с ЧПУ <http://lib-bkm.ru/load/93-1-0-3045>

. Марголит Р.Б. (1983) Наладка станков с программным управлением <http://lib-bkm.ru/load/93-1-0-608>
