Судна на подводных крыльях

Министерство образования и науки, молодежи и спорта Украины

Херсонская Государственная Морская Академия

Специальность - Эксплуатация судовых энергетических установок

Суда на подводных крыльях

Выполнил: курсант группы 212 Улик Игорь

Херсон 2015

Содержание

Вступление

История

Конструкционные особенности

Развитие судов на подводных крыльях

Функция крыла, типы, особености

Выводы

Литература

Вступление

Приподнявшись над поверхностью воды, эти суда проносятся мимо со скоростью курьерского поезда; вместе с тем они предоставляют своим пассажирам такой же комфорт, как на реактивном воздушном лайнере. С идеей лайнера такие суда связывают также прикрепленные к их днищу с помощью тонких стоек крылья, находящиеся под поверхностью воды. Таковы наиболее характерные особенности судов на подводных крыльях. В настоящее время суда этого типа с большой степенью безопасности и надежности перевозят миллионы пассажиров во всех концах света по морским заливам, озерам и рекам, а также в каботажном морском сообщении. Только в одном Советском Союзе - ведущей стране по судам этого класса - суда различных типов на подводных крыльях ежегодно перевозили на регулярных линиях более 20 млн. пассажиров. Суда на подводных крыльях получили новое развитие в последние годы XX-го века. И сегодня продолжаются споры о перспективах развития судов на подводных крыльях, причем эти дискуссии носят еще более жаркий характер, чем прежде, так как в технике наметились и другие пути повышения скорости морских судов.

История

Сама идея создания судна на подводных крыльях возникла более 100 лет назад. Первый патент на судно на подводных крыльях был выдан еще в 1891 г. В 1905 г. небольшой катер на подводных крыльях развил необычно высокую по тем временам скорость - 70 км/ч. В период с 1927 по 1944 г., а затем в 50-е годы исследовательские работы по судам на подводных крыльях велись на верфи в Росслау. Там строились экспериментальные суда массой от 2,8 до 80 т на подводных крыльях. Созданная конструктором Шертелем в Росслау система подводных крыльев нашла применение во многих проектах судов, прежде всего на судах швейцарской фирмы "Супрамар" в г. Люцерне. Новый этап в развитии судов на подводных крыльях начался в 1935 г., когда советские ученые Келдыш и Лаврентьев предложили законченную теорию подводного крыла. Под руководством талантливого конструктора Алексеева развитие судов на подводных крыльях продолжалось так успешно, что Советский Союз в 50-х годах смог начать их серийное производство. Теперь серийная постройка судов на подводных крыльях осуществляется уже и на верфях США, Японии, Италии, Норвегии и других стран. В эксплуатации находятся уже многие сотни таких судов. Они плавают преимущественно по рекам и водохранилищам, а также вдоль побережий Черного и Балтийского морей. Сотни судов на подводных крыльях эксплуатируются и у берегов Скандинавии, в Средиземном и Карибском морях, у азиатского и австралийского побережий.

Советское судно на подводных крыльях типа "Тайфун" Судно может перевозить 100 пассажиров со скоростью 40 уз при высоте волн до 2-3 м. Длина судна составляет 31,4 м, ширина 5,6 м. На судне предусмотрена газотурбинная энергетическая установка мощностью 2570 л. с.

Американское судно на подводных крыльях типа "Джетфойл" Это двухпалубное судно перевозит 250 пассажиров. Длина судна 27,4 м, ширина 9,5 м. Газотурбинная энергетическая установка мощностью 4850 кВт сообщает судну с помощью водометных движителей скорость 40 уз.

В настоящее время самую большую массу из гражданских судов на подводных крыльях имеет 165-тонное судно типа РТ-150, построенное в Норвегии по лицензии швейцарской фирмы "Супрамар". На РТ-150 предусмотрены сидячие места на 150 пассажиров и автомобильная палуба для перевозки восьми легковых автомашин средних размеров.

Дальность плавания этого работающего на паромной переправе судна составляет 250 миль, а эксплуатационная скорость - 36,5 уз, что намного больше, чем у любого парома обычного типа.

Все построенные до сих пор или строящиеся ныне суда на подводных крыльях предназначены только для перевозки пассажиров или для курортных рейсов. При частом движении на линии не требуется пассажировместимость более 100-250 человек.

Для перевозки грузов такие суда не годятся. Судно типа РТ-150, например, имеет чистую грузоподъемность не больше 23 т, что составляет менее 15% общей массы судна. К этому следует добавить, что дальность плавания упомянутого судна лежит в пределах всего 400-600 км, так как при большей дальности масса запасов топлива полностью "съест" полезную грузоподъемность. Судно на подводных крыльях РТ-150 имеет энергетическую установку мощностью около 5000 кВт. Легко подсчитать, что на каждую тонну массы судна приходится мощность 30,3 кВт, т.е. в 15-20 раз больше, чем у парома традиционного типа.

Автомобильно-пассажирский паром на подводных крыльях РТ-150

Развитие судов на подводных крыльях

Остановится ли развитие судов на подводных крыльях на достигнутом уровне? На этот вопрос можно уверенно ответить: нет. Уже имеются боевые корабли на подводных крыльях массой 320 т со скоростью 70 уз. На чертежных досках конструкторов можно найти проекты кораблей массой 400-500 т. В Советском Союзе разрабатывалось 400-тонное судно на подводных крыльях со скоростью 47-52 уз. Из других многочисленных проектов стоит назвать 500-тонное судно на подводных крыльях, имеющее скорость 100 уз при мощности энергетической установки 44 тыс. кВт. Полезная нагрузка этого судна составляет 100 т.

Длительное время считали, что пределом массы судна на подводных крыльях в силу физических закономерностей является 1000 т. Это связано с убеждением, что разрушительное действие кавитации на подводные крылья ограничивает скорость крылатых судов значением 65-70 уз. Для такой скорости было спроектировано 1000-тонное судно на подводных крыльях с мощностью энергетической установки 39 тыс. кВт и возможной полезной нагрузкой около 400 т. Такое судно позволяет уже думать о трансокеанских рейсах.

Новые исследования показали техническую возможность постройки судна на подводных крыльях массой 2500-3000 т, которое могло бы перевозить через океан контейнеры, автомобили и другие ценные грузы со скоростью 150 уз. Высокие стойки поднимут корпус этого судна так высоко над поверхностью воды, что ему не будут страшны никакие волны. Разумеется, появления таких больших и очень быстроходных судов на подводных крыльях можно ожидать лишь в отдаленном будущем. По техническим и экономическим соображениям в ближайшие годы внимание в первую очередь будет сосредоточено на судах на подводных крыльях массой не больше 200 т.

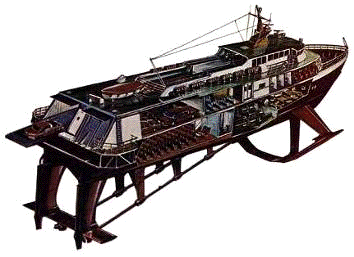

Предполагаемый общий вид 1000-тонного пассажирского судна на подводных крыльях

Функция крыла, типы, особенности

Возможность увеличения размеров рассматриваемых судов очень сильно зависит от принятой схемы подводных крыльев. Это обусловлено следующими основными положениями. Принцип движения судна на подводных крыльях заключается в том, что находящиеся под его днищем и жестко связанные с судном профилированные крылья, установленные под некоторым углом, при поступательном движении судна создают динамические подъемные силы, которые при достаточно большой скорости поднимают корпус судна над поверхностью воды и поддерживают его в таком состоянии при движении. Это тот же принцип, что и у самолетов, с той разницей, что плотность воды примерно в 800 раз больше, чем плотность воздуха. Но поскольку подъемная сила крыла прямо пропорциональна плотности среды, необходимые динамические силы поддержания судна создаются при сравнительно малых площадях подводных крыльев. Помимо выполнения своего основного назначения - обеспечения необходимой подъемной силы, подводные крылья должны выполнять еще и другие функции. Все мореходные качества, которые у обычных водоизмещающих судов определяются формой корпуса, у судов на подводных крыльях обеспечиваются схемой подводных крыльев - типом их конструкции и положением по длине судна. К таким качествам относятся продольная и поперечная остойчивость, устойчивость на курсе и мореходность, ограниченная осадка (для речных судов) и т.д. Именно поэтому подводные крылья являются определяющим элементом конструкции рассматриваемых судов. Системы подводных крыльев могут быть классифицированы как по их расположению, так и по принципам обеспечения устойчивости движения судов и их остойчивости.

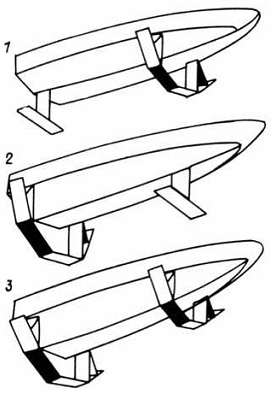

По первому признаку можно выделить три основных схемы: обычное расположение, при котором площадь носовых подводных крыльев намного превышает площадь кормовых, вследствие чего носовые крылья несут основную нагрузку. Такая схема принята на всех судах фирмы "Супрамар"; (рис.1 справа)  - расположение типа саг naг d, при котором площадь кормовых подводных крыльев намного больше площади носовых. Такая схема применяется на некоторых американских военных кораблях на подводных крыльях; (рис. 2 справа)  - тандем - расположение, при котором подъемные силы носовых и кормовых крыльевых систем примерно одинаковы.

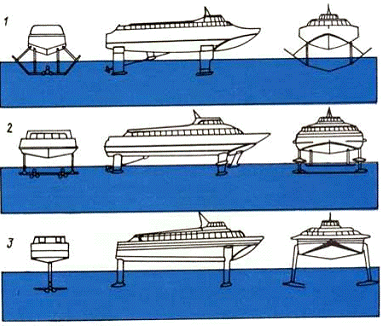

Такая схема принята для большинства советских судов на подводных крыльях. На некоторых больших судах ставят еще третье, промежуточное подводное крыло примерно посередине судна. (рис. 3 справа)  По принципам обеспечения устойчивости движения и остойчивости известно большое число различных решений. Трапециевидные, V-образные и аркообразные подводные крылья, пересекающие поверхность воды, являются самостабилизирующимися (рис. 1 слева). Если судно, оснащенное такими крыльями, вследствие действия каких-то внешних сил, например ветра или волнения, проваливается глубже в воду или кренится на борт, то в данном месте в воду входит дополнительная площадь крыльев и возникает добавочная подъемная сила, которая восстанавливает положение. Хотя такие подводные крылья просты по конструкции, однако плавание на подобных судах не очень приятно для пассажиров, так как при плавании с большой скоростью на волнении изменения в величине подъемных сил связаны с периодическими толчками. Такие системы крыльев не годятся для больших судов.

К крыльевым системам, пересекающим поверхность воды и также обладающим свойством самостабилизации, относятся системы типа "этажерка", или "лестница", где подводные крылья установлены в два и больше рядов по высоте, одно над другим (рис. 2 слева). При крене или дифференте в воду входят дополнительные крылья, находившиеся ранее над водой, что приводит к росту подъемной силы и к восстановлению положения судна. Такие системы, принятые для советских судов на подводных крыльях, очень просты по конструкции и допускают эксплуатацию крылатых судов с малой осадкой на реках. Сильное волнение, однако, противопоказано и для таких крыльевых систем. Весьма сомнительно, чтобы применение таких крыльевых систем давало какие-либо преимущества в смысле уменьшения осадки по сравнению с крыльевыми системами другого типа. Скорее наоборот. Кстати, на подавляющем большинстве советских судов на подводных крыльях применяются выпавшие почему-то из поля зрения авторов малопогруженные подводные крылья, подъемная сила которых регулируется автоматически, уменьшаясь при приближении к поверхности воды (подъемная сила увеличивается при отдалении крыла от поверхности).

Наиболее приспособлены для плавания на волне полностью погруженные крылья с изменяемым углом атаки (рис.3 слева). Изменение угла атаки осуществляется с помощью автоматически действующих исполнительных механизмов по сигналам от механических или акустических датчиков уровня поверхности воды перед крылом. Благодаря этому подъемная сила крыльев автоматически регулируется, сохраняя почти неизменное значение. Корпус судна, оборудованного такой крыльевой системой, двигается без всяких толчков на почти постоянном удалении от гребней волн. При этом, однако, необходимо, чтобы подводные крылья при проходе подошвы (впадины) волны не оголялись, а стойки, крепящие подводные крылья к корпусу, были такой длины, чтобы гребни (вершины) волн не касались корпуса судна. Но, поскольку высота стоек должна находиться в определенном соотношении с длиной судна, максимальная высота волн, которые может преодолеть судно на подводных крыльях, зависит от размеров судна. Самые большие из современных судов на подводных крыльях могут эксплуатироваться при высоте волн не более 3-3,5 м. На более крупных перспективных судах будут устанавливаться только полностью погруженные подводные крылья с изменяемым углом атаки. Чем больше размеры судна, тем длиннее могут быть стойки и тем лучше будет его мореходность.

судно оснащение подводное крыло

Дальнейшее повышение скорости и связанное с этим увеличение размеров судов на подводных крыльях во многом зависят от того, удастся ли преодолеть вредные воздействия кавитации. Скорость и масса судна на подводных крыльях находятся в непосредственной взаимосвязи: увеличение гидродинамических сил поддержания, создаваемых подводными крыльями, целесообразно осуществлять за счет повышения скорости, а не увеличения площади крыльев, так как подъемная сила крыла пропорциональна квадрату скорости и только первой степени площади подводного крыла. Таким образом, с увеличением размеров судна на подводных крыльях должна повышаться и его скорость. Здесь возникает трудно разрешимая проблема главных двигателей. Мощность энергетической установки судна на подводных крыльях примерно пропорциональна произведению массы судна на его скорость. Для 100-тонного судна на подводных крыльях со скоростью 40 уз требуется примерно 2800 кВт. Для судна, в 10 раз более тяжелого, со скоростью 65 уз, потребуется уже от 45 до 60 тыс. кВт. У перспективного же 3000-тонного судна на подводных крыльях со скоростью около 150 уз мощность главных двигателей едва ли будет меньше 300 тыс. кВт.

Выводы

Итак, совершенно ясно, что прогнозы дальнейшего технического прогресса судов на подводных крыльях должны основываться только на достижениях в области создания крыльевых профилей нового типа и сверхмощных двигателей. В ближайшие 10-20 лет развитие судов на подводных крыльях охарактеризуется тем, что паромное сообщение и пассажирские перевозки на короткое расстояние во все большей степени будут осуществляться судами этого типа, массой 100-150 т, а в отдельных случаях до 400 т. В этом смысле не следует быть чрезмерно оптимистичными. В начале 60-х годов в США, например, делались прогнозы относительно создания 1000-тонных трансокеанских судов на подводных крыльях уже в наши годы. Однако мы все еще очень далеки от этого.

Литература

1.      Короткин И.М. Аварии судов на воздушной подушке и подводных крыльях. - Л.: Судостроение, 1981. - 216 с. - 27 000 экз.

2.      Мейер Дж. Летящие над водой: столетие судов на подводных крыльях <http://www.popmech.ru/article/2498-letyaschie-nad-vodoy/> // Популярная механика <https://ru.wikipedia.org/wiki/%D0%9F%D0%BE%D0%BF%D1%83%D0%BB%D1%8F%D1%80%D0%BD%D0%B0%D1%8F_%D0%BC%D0%B5%D1%85%D0%B0%D0%BD%D0%B8%D0%BA%D0%B0>: журнал. - М., 2007. - № 11.

3.      Маскалик А.И. и др. Крылатые суда России. История и современность. - СПб.: Судостроение, 2006. - 240 с. - ISBN 5-7355-0699-4 <https://ru.wikipedia.org/wiki/%D0%A1%D0%BB%D1%83%D0%B6%D0%B5%D0%B1%D0%BD%D0%B0%D1%8F:%D0%98%D1%81%D1%82%D0%BE%D1%87%D0%BD%D0%B8%D0%BA%D0%B8_%D0%BA%D0%BD%D0%B8%D0%B3/5735506994>.
