ОТЧЕТ
по
лабораторной работе
"Выбор
взрывчатых веществ, способа инициирования, средств
инициирования.
Расчёт взрывных сетей"
Томск
План
. Цель работы
. Исходные данные
. Расчет огневого взрывания
. Расчет электровзрывных сетей
. Схемы соединения ЭД в боевиках
. Расчёт электровзрывных сетей при
последовательном соединении электродетонаторов
Вывод
1. Цель работы
Целью работы является приобретение практических
навыков в выборе ВВ и СИ для (конкретных) заданных условий. Закрепление и
углубление теоретических знаний, полученных в процессе изучения раздела курса.
. Исходные данные
Наименование выработки - штольня
Длина выработки L,м
- 1000
Горные породы- туфопесчанники с прослойками
глины
Количество зарядов, шт. - 75
Глубина расположения боевика, м - 9
Расстояние между зарядами, м - 0,4
Температура окружающего воздуха, °С - 21
Расстояние от взрывной станции до места взрыва,
м - 170
Коэффициент водообильности, Кв - 7,5
Водоприток, м³/ч
- 200-500
Категория буримости - XIV
Коэффициент крепости -9-10 (крепкие)
Степень обводненности- среднеобводненные г. п.
Наименование ВВ - Детонит М
Диаметр патрона, мм - 28,32,36
Для огневого способа:
· марка капсюля-детонатора: КД-8УТС
· огнепроводный шнур: ОШП(5,5
мм-диаметр)
· средство зажигания: ЗП-Б 4, ЭЗП-Б 4
Для электрического способа:
· схема взрывания: схема последовательной
электровзрывной сети
· электродетонатор: ЭДЗ-Н
· соединительные и магистральные
провода: ВМВЖ
3. Расчет огневого взрывания
Длина отрезка огнепроводного шнура зажигательной
трубки
= (
⋅
+ Т)
, см,
где - длина зажигательной трубки, см;oш
- число шнуров, поджигаемых взрывником;з - время зажигания одного
отрезка шнура, сек.
В зависимости от размещения зарядов
и условий передвижения,з = 5…10 сек (tз=8 сек);≥ 60
сек - время отхода взрывника в безопасное место;о.ш - скорость
горения огнепроводного шнура, см/сек, обычноо.ш = 1см/сек.
= (75·8+60)·1=660 см
Длина контрольной трубки
= - T
, см
По условиям безопасности ≥ + 60, см.
По условиям безопасности длина
зажигательной трубки в любом случае должна быть не менее 1 м. Предельная длина
зажигательной трубки 10 м. При длине зажигательных трубок более 4 м их
дублируют.
Расход огнепроводного шнура на
взрывание серии зарядов
, м,
где
- число расходуемых кругов на
изготовление зажигательных и контрольных трубок, шт.
Зажигательные трубки при длине > 4 м дублируются. По
видоизмененной формуле находим число расходуемых кругов огнепроводного шнура
= 9960 шт.
75·6,6+6+0,1·9960=1497 м
. Расчет электровзрывных сетей
При электрическом взрывании
безотказность взрывания зарядов в значительной степени зависит от правильности
расчета и монтажа электровзрывной сети. Электровзрывная сеть - электрическая
сеть, состоящая из проводников и электродетонаторов.
Расчет электровзрывной сети сводится
к определению общего сопротивления взрывной сети и величины тока, проходящего
через каждый электродетонатор.
Электровзрывные сети должны быть смонтированы
по такой схеме, чтобы обеспечить ток не менее гарантийного, проходящий через
любой ЭД. При этом должно соблюдаться условие
≥
,
где - выбранная величина тока,
проходящего через отдельно взятый ЭД, А; - гарантийный ток, А.
Любую электровзрывную сеть
рассчитывают в следующем порядке: составляют принципиальную схему соединения
ЭД; определяют марку, длину, сечение и сопротивление всех проводников:
концевых, участковых, соединительных, магистральных; указывают марку,
сопротивление и количество ЭД; по соответствующим расчетным формулам определяют
общее сопротивление электровзрывной сети, определяют силу тока, поступающего в
электровзрывную сеть и в каждый ЭД.
Общее сопротивление электровзрывной
сети зависит от принятой схемы соединения ЭД.
При проведении сейсморазведочных
работ наибольшее распространение получили последовательное,
параллельно-пучковое, параллельно-ступенчатое, последовательно параллельное,
параллельно-последовательное и другие виды соединения ЭД в электровзрывной
сети.
По назначению в электровзрывной сети
проводники разделяются на детонаторные, концевые, участковые, соединительные,
магистральные.
Концевые провода соединяют
детонаторные провода с участковыми.
Длина концевых проводов
где
- глубина расположения боевика, м.
При ≤ 0,7 ·
, - длина детонаторных проводов,
концевые провода в электровзрыв-ной сети не применяются.
Участковые провода соединяют
концевые провода между собой. При глубине расположения боевиков ≤ 0,7 участковые провода непосредственно
соединяют ЭД соседних боевиков.
Длина участковых проводов
= 1.1 ⋅ a ⋅N,
где а - расстояние между зарядами,
м.
Соединительные провода соединяют два
крайних участковых провода с магистралью. Длина соединительных проводов
определяется графоаналитическим способом в зависимости от принятой схемы
взрывания и расположения зарядов. Длина магистральных проводов определяется
расстоянием от места расположения зарядов до взрывной станции. Удельное
сопротивление проводника может быть определено по формуле
,
где
- удельное сопротивление проводника
при t° = 20°С (273°К);
α - температурный коэффициент
сопротивления (для стали
, α=0,005).
=0,13266 Ом
Длина магистрали (одного
магистрального провода) определяется по формул
= k ·
где - расстояние от взрывной станции до
места взрывания, м;=1,1 - коэффициент запаса магистрали.
Длина магистральных проводов
составляет 2 Lм. Эта величина используется для определения сопротивления
магистрали.
При неизвестном сопротивлении
проводника сопротивление магистрали определяется по формуле
. Схемы соединения ЭД в боевиках
электродетонатор взрывник
огнепроводный

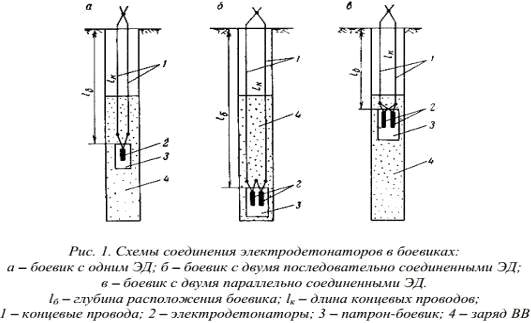

Сопротивление боевика с двумя последовательно
соединенными ЭД (рис. 1, б)
=
+ 2
, Ом
где - сопротивление концевых проводов,
Ом;
- сопротивление электродетонатора,
справочная величина (
), Ом.
При решении задач сопротивление ЭД
принимается по условии задачи, сопротивление концевых проводов определяется
расчетом по формуле
=
,
где
По таблице определяем сопротивление
1 м провода марки ВМВЖ
= 156 : 1000 = 0,156 Ом
По формуле
= 1,1 · а · N
находим длину участковых проводов
Общее сопротивление участковых
проводов определяем по формуле
= · = 33 · 0,156 = 5,148 Ом
Общее сопротивление боевиков
определяем по формуле
б.общ = n · N ·
(Rk + 2rэ) = 2 · 75 (2,1708 + 2 · 3) = 1225,6 Ом,
где n - число боевиков в одном
заряде, шт.
Находим суммарное сопротивление
боевиков и участковых проводов
″= Rу + Rб.общ
= 5,148+1225,6 = 1230,748 Ом.
Находим сопротивление 1 м магистральных
проводов
=
По таблице находим сопротивление 1 м
соединительных, участковых и концевых проводов марки ВМВЖ
Определяем длину соединительных
проводов для однорядного расположения скважин по формуле
= 1,2 · а· N = 1,2 · 0,4 · 75 =36
м.
. Расчёт электровзрывных сетей при
последовательном соединении электродетонаторов

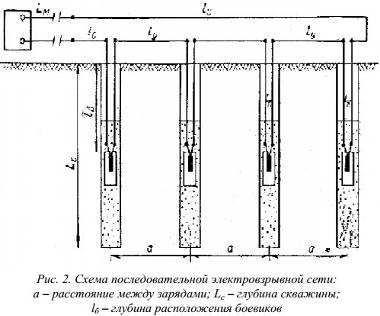

Наибольшее распространение в
практике взрывного дела находит последовательное соединение ЭД (рис. 2). Общее
сопротивление электровзрывной сети при последовательном соединении определяют
по формуле
Rобщ = 2 · Lм · rм + ℓс
· rс + ℓу
· rу + N · (ℓк
rк + rэ) =Rм + Rс + Rу + N · Rб, Ом,
где Lм - длина
магистрали, м;
ℓс - общая длина
соединительных проводов, м;
ℓу - общая длина
участковых проводов, м;
ℓк - общая длина
концевых проводов, м;
rм -
сопротивление 1 м магистральных проводов, Ом;
rс -
сопротивление 1 м соединительных проводов, Ом;
rу -
сопротивление 1 м участковых проводов, Ом;
rэ -
сопротивление одного ЭД, Ом;
N - число
последовательно соединенных боевиков.
Rобщ = 2·187·0,1206+36·0,156+33·0,156+75(18·0,156+3)=491,5
Oм
Из таблицы по найденному
сопротивлению выбираем марку машинки: ВМА-100/200
общ ≤ Rп
Вывод
В ходе лабораторной работы были
приобретены практические навыки в выборе ВВ и СИ для (конкретных) заданных
условий, а также были закреплены и углублены теоретические знания, полученные в
процессе изучения раздела курса.
