Дизайн-проект макета детали. Прокладка
Курсовая работа
Дизайн - проект макета детали. Прокладка
Введение
На протяжении своей истории человек
постоянно стремился узнать мир, сделать свою жизнь комфортной, защититься от
врагов и т.д. Его творения и орудия с течением времени становились все
совершеннее. Чтобы воплотить их в жизнь, требовалось правильно рассчитать все
параметры (длину, высоту, ширину и т.д.) и изобразить их графически. Создать
чертеж. Раньше такое давалось не каждому, ибо чертеж должен быть точным и без
единой ошибки. С развитием компьютерных технологий - это стало доступно
каждому. Достаточно иметь компьютер и установленную на нем программу для
создания чертежей (AutoCAD, КОМПАС-3D, TurboCAD, Graphite). С помощью этих
программ заметно упрощается создания чертежей.
Для выполнения своего проекта, я
использовал программу AutoCAD 2014. Мой выбор обусловлен тем, что данная
программа обладает широким инструментарием для создания 2D и 3D чертежей практически любой
сложности. Данная программа актуальна для тех, кто занимается проектированием
зданий, помещений, сложных архитектурных объектов, созданием чертежей деталей,
для дальнейший загрузки в станки с программным управлением, для распечатки
детали на 3D принтере.
Моей задачей было создание 2D и 3D чертежей детали, прокладка. Готовый
3D чертеж я могу смело загрузить в станок с программным управлением или 3D принтер.
Цель курсовой работы
Цель курсовой работы - разработать
макет детали.
Для достижения поставленной цели
необходимо решить следующие задачи:
. Выполнить построение
чертежа детали.
. Нанести необходимый
размеры.
. Построить 3D модель прокладки.
. Подготовить сертификат для
печати макета на 3D принтере.
1. Описание детали
Данная деталь представляет собой
прямоугольник с фасками по углам и 10-ю круглыми отверстиями.
. Создание 2D чертежа

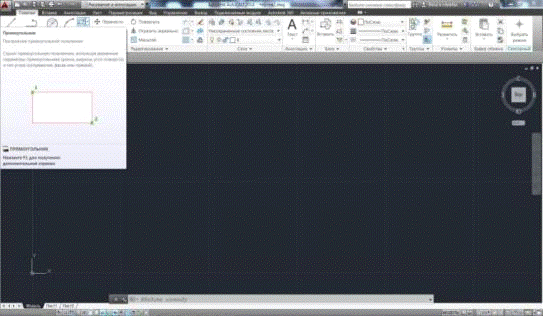

Выберем инструмент прямоугольник

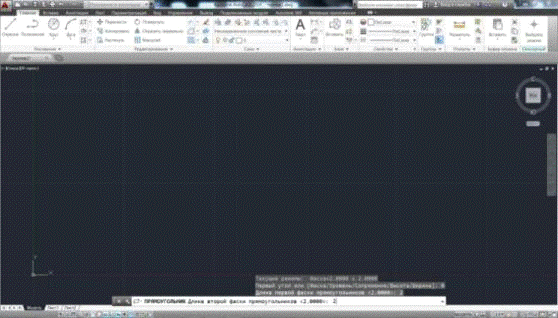

(Рис. 1). Укажем длину первой и второй фаски 2 (Рис. 2). При наведении курсора

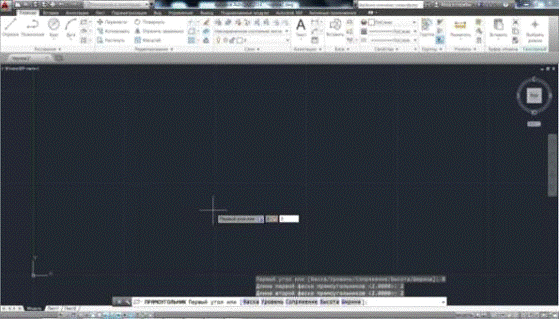

на рабочую область, зададим координаты объекта. Зададим координаты
прямоугольника (0; 0), (Рис. 3).

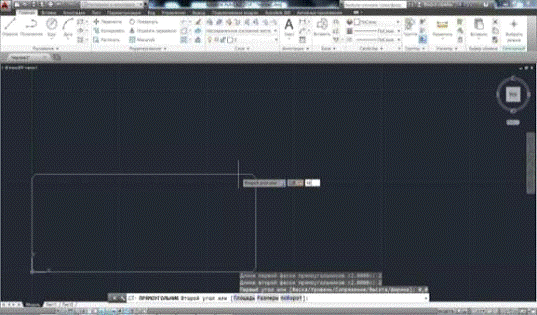

Затем задаем параметры
прямоугольника, длину и ширину (Рис. 4).

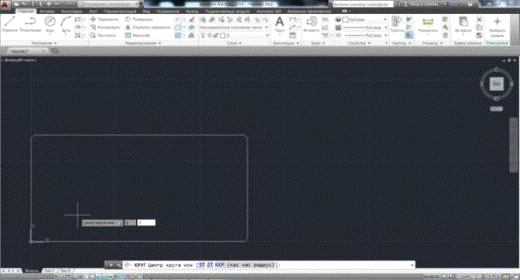

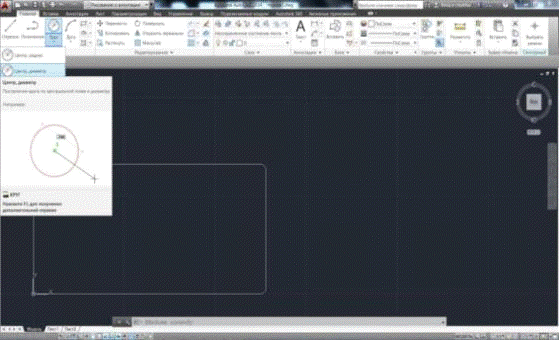

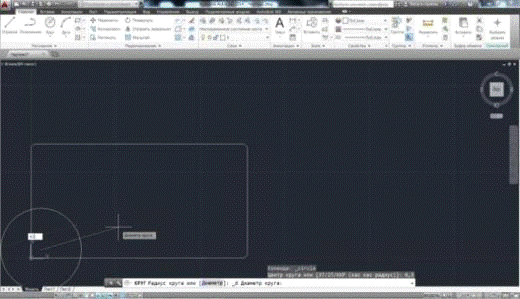

Далее выбираем инструмент круг со
свойством диаметр. Это значит, что при создании круга мы будем вводить его
диаметр. Сначала также вручную указываем координаты и размеры объекта, который
строим (Рис. 5-7). Аналогичным образом строим остальные круги (Рис. 8).
(Рис. 2)
(Рис. 3)
(Рис. 4)
(Рис. 5)
(Рис. 6)
(Рис. 7)
(Рис. 8)
3. Нанесение размеров

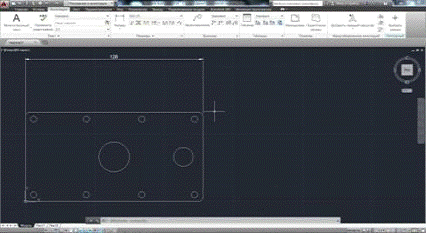

При нанесении размеров мы будем
использовать кнопку «Размер» на вкладке «Аннотации». Чтобы указать размер
необходимо кликнуть по кнопке «Размер» и указать две крайних точки на одной
плоскости. Далее оттянуть курсор в сторону на необходимое нам расстояние с
размерами, нажать Enter или левую кнопку мыши (Рис. 9)
(Рис. 9)
(Рис. 10)

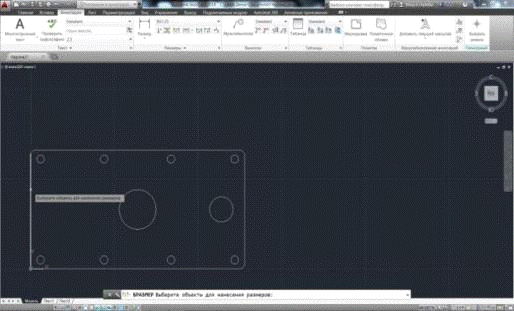

Для указания размеров кругов мы
будем использовать кнопку «Размер» со свойством диаметр. При указании величины
диаметра, мы можем указать положение размерной линии посредством курсора или
вручную вбив координаты. От этого будет зависеть ее размер.

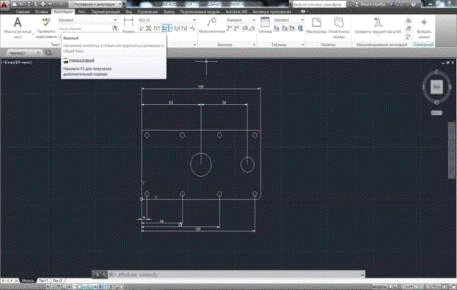

Далее делаем мультивыноски, с
помощью кнопки «Выноска», которые дают дополнительную информацию об объекте на чертеже
(к примеру количество кругов, которые являются отверстиями).
Закончим разметку объекта чертежа, и
наш 2D чертеж готов.
4. Создание 3D модели объекта чертежа
Для создания 3D модели объекта чертежа, в первую
очередь нам необходимо поменять рабочее пространство с «Рисование и аннотации»
на «3D моделирование».
Для создания 3D модели, воспользуемся кнопкой
«выдавить». Нажмем на кнопку «Выдавить» и выделим объекты, которые нас
интересуют. В нашем случае это прямоугольник и круги. Они будут помечены пунктирными
линиями. Жмем Enter. Далее указываем высоту прокладки. В нашем случае она будет равна
20. Жмем Enter. Также я изменил вид с 2D - каркаса, на оттенки серого, чтобы было легче производить
манипуляции с объектом. Нам вырезать цилиндры из общего тела (прямоугольника),
чтобы были отверстия. Для этого используем инструмент вычитание.
Заключение
Как мы видим с помощью AutoCad 2014
мы успешно создали 2D - чертеж и 3D модель заданного объекта. AutoCad был
выбран мной не случайно, как так его преимущества это богатый и разнообразный
функционал, и наличие русского языка, что сыграло не последнюю роль в выборе
программы для выполнения данной работы. Как мы видим AutoCad прост в
использовании и интуитивно понятен. Благодаря этому и не только, он пользуется огромной
популярностью во всем мире. Созданный мной объект готов для распечатки на 3D
принтере.
Результаты:
. Чертеж - (вид сверху) в
формате dwg.
. 3D - модель в соответствии
с размерами в формате dwg.
. Сертификат в формате stl
для печати на 3D - принтере.
Характеристики 3D принтера UP:
· Материал,
используемый для печати моделей: АБС-пластик, белый / цветной (пластик
ABS).
· Размер
рабочего пространства: 140 мм (ширина) х 140 мм (глубина) х 135 мм (высота).
· Толщина
слоя: 0.15/0.20/0.25/0.30/0.35/0.40 мм.
· Поддерживаемые
операционные системы: Windows XP, Windows Vista, Windows 7, MAC OS X.
· Габариты
и вес: 245 мм (ширина) х 260 мм (глубина) х 350 мм (высота);
· Требования
по мощности: 100-240 V, 50-60 Hz, 220W.
· Особые
требования: Нет.
· Скорость
печати при слое 0,15 мм прямоугольника 5х5х1 см (25 куб. см 18,4 грамма) на
медленном режиме (Fine) 2 ч 47 мин.
· Скорость
печати при слое 0,15 мм прямоугольника 5х5х1 см (25 куб. см 18,2 грамма) на
нормальном режиме (Normal) 1 ч 41 мин.
· Скорость
печати при слое 0,15 мм прямоугольника 5х5х1 см (25 куб. см 18,1 грамма) на
быстром режиме (Fast) 1 ч 17 мин.
Список литературы
1. Мюррей Д., У. Ван
Райпер Энциклопедия форматов графических файлов. - К.: ДМК Пресс, 2001
2. Петров М.Н.,
Молочков В.П. Компьютерная графика. - СПб.: Питер, 2002 Гриф УМО
. Порев В.Н.
Компьютерная графика. - СПб.: БВХ-Петербург, 2002
. Потемкин А. Инженерная
графика. Просто и доступно. - М.:Лори, 2000 - 492 с.
. Потемкин А.
Трехмерное твердотельное моделирование. - Компьютер пресс, 2002.
. Романычева
Э.Т., Соколова Т.Ю., Шендурина Г.Ф. Инженерная и компьютерная графика. - М.:
ДМК Пресс, 2001 Гриф УМО
. Орлов А.
AutoCAD 2012 - СПб.: Питер, 2012. - 384 с.
