Министерство образования Республики
Беларусь
Учреждение образования
«Белорусский государственный
университет
информатики и радиоэлектроники»
Факультет информационных технологий и
управления
Кафедра информационных технологий
автоматизированных систем
Расчетно-пояснительная записка к
курсовому проекту
по курсу «Проектирование
автоматизированных систем»
на тему:
«Проектирование автоматизированной
системы учета материалов бытовой техники на цеховом складе»
Выполнила:
Студентка
группы 020603
Левкович Н.С
Руководитель
проекта:
Старший
препод. Кафедры ИТАС
Хаджинова
Н.В.
Минск 2014
Содержание
ВВЕДЕНИЕ
. ОБЩЕСИСТЕМНАЯ ЧАСТЬ
.1 Описание объекта
.2 Анализ объекта
.3 Постановка задачи
.4 Концептуальная модель системы
. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ
.1 Информационное обеспечение
.1.1 Внемашинное информационное обеспечение (формы
документов)
.1.2 Внутримашинная информационная база
.2 Алгоритмическое обеспечение
.3 Выбор инструментальной платформы для реализации системы
.3.1 Многообразие СУБД
.3.2 Выбор СУБД
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
введение
Современная жизнь, производство, здравоохранение и прочие сферы
деятельности человека сегодня немыслимы без информационных технологий: каждая
из сфер нуждается в переработке огромного количества информации, а также в
информационном обслуживании.
В целом, информационные технологии - это комплекс инженерных и
технологических наук, обеспечивающих организацию жизнедеятельности современного
общества. ИТ способны обрабатывать информацию, хранить огромные объемы информации,
а также передавать информацию в краткие сроки на любые расстояния.
Поскольку информационные технологии обеспечивают минимальные расходы при
обработке, хранении и передаче информации, производственная сфера, в которой
задействованы ИТ, стала более рентабельной. Более того, непрерывно
развивающиеся информационные технологии постоянно предлагают все новые и новые
продукты (программное обеспечение, вспомогательные процессы и пр.).
Ни один современный человек не станет отрицать огромную роль
информационных технологий в его жизни. Более того, вряд ли сегодня можно
назвать хоть одну сферу, где прямо или косвенно не задействованы информационные
технологии. Это и серьезные производственные процессы, которые обеспечивают
жизнедеятельность человека, и весь спектр услуг, и даже отдых - каждый сегмент
работает благодаря ИТ. Также невозможно представить современное производство
без участия информационных технологий, это и бухгалтерский учет на предприятии,
и система контроля товара, и учет материалов на складе. Учитывая современные
объемы производства, мы просто нуждаемся в автоматизации управления материалами
на складе, т.к. это позволяет сэкономить людские ресурсы и ускорить процесс
производства.
Система управления складом - система управления, обеспечивающая автоматизацию
и оптимизацию всех процессов складской работы профильного предприятия.
Основными преимуществами автоматизации подсистемы учета материалов на цеховом
складе являются скоординированность и скорость складских работ, а также оценка
и прогнозирование расхода материала на некоторый срок.
Информационные технологии - это настоящее и будущее человечества, и
общество уже не сможет отказаться от такого комфортного помощника и советчика.
1.
ОБЩЕСИСТЕМНАЯ ЧАСТЬ
.1 Описание
объекта
Территория
склада <#"787407.files/image001.jpg">
Рисунок 1.1 - Организовать работу системы в ERWIN (DFD)

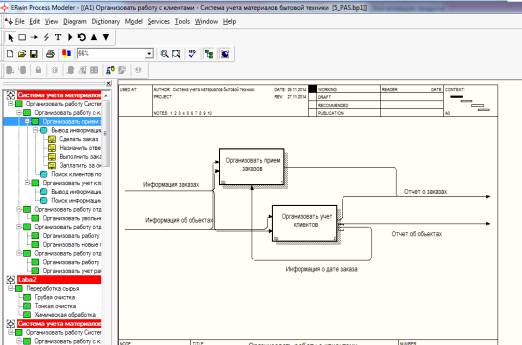

Рисунок 1.2 - Организовать работу с клиентами
Рисунок 1.3 - Организовать прием заказов & учет клиентов
Рисунок 1.4 - Организовать работу отдела кадров
Рисунок 1.5 - Организовать работу отдела услуг (Организовать работу с
услугами, организовать учет работы)

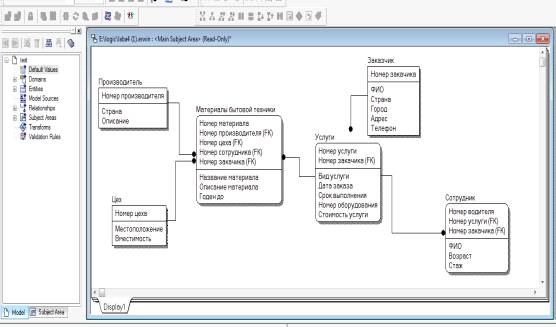

Рисунок 1.6 - Организовать работу системы в ERWIN (IDEF1X)
Рисунок 1.7 - Построение UML
2.0 Diagrams с помощью Sparx Enterprise Architect

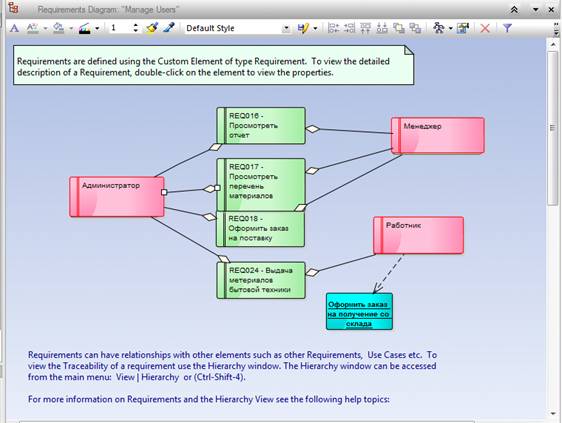

Рисунок 1.8 - Построение UML
2.0 Diagrams с помощью SEA
Результат построения Business Use Case, Use Case диаграммы при помощи Rational Rose представлены на рисунках 1.1.1 и 1.1.2.
Рисунок 1.1.1 - Диаграмма вариантов использования Business Use Case
Рисунок 1.1.2 - Диаграмма вариантов использования
2.
ТЕОРЕТИЧЕСКАЯ ЧАСТЬ
2.1 Информационное обеспечение
Информационное обеспечение (ИО) представляет собой совокупность средств и
методов построения информационной базы. Информационное обеспечение
подразделяется на внемашинное (ВМ) и внутримашинное (М).
Основным источником данных для построения системы и её информационного
наполнения являются данные из локальной базы данных Sclad, созданной непосредственно при Database Connection через Erwin.
2.1.1 Внемашинное информационное обеспечение (формы документов)
Внемашинное ИО включает первичную документацию (нормативно-справочную и
оперативную) и документооборот.
Система первичной документации включает нормативно-справочную и
оперативную. Базу нормативно-справочной информации можно разделить на
информацию общего назначения и специализированную информацию. К
нормативно-справочной информации общего назначения относятся справочники и
классификаторы: справочники видов материалов и их параметров. Эта информация
должна быть общедоступной и место ее хранения определяется с учетом этого
фактора.
В процессе функционирования цеха происходит документооборот. Цеховая
номенклатура изделий является основой для ведения учета и планирования в цехе.
Таким образом, основными источниками данных для построения системы и ее
информационного наполнения являются:
- информация о поставщике, контактные данные;
- информация о материалах, имеющихся в наличии;
- информация о работниках цеха.
2.1.2 Внутримашинная информационная база
Внутримашинное ИО - система специальным образом организованных данных,
подлежащих автоматизированной обработке, накоплению, хранению, поиску, передаче
в виде, удобном для восприятия техническими средствами.
Современную реляционную базу данных (БД) можно рассматривать как
совокупность взаимосвязанных таблиц. Таблица на языке БД представляет собой
сущность или отношение, записи таблицы - экземпляры сущности, а поля таблицы -
атрибуты.
Реляционная БД может содержать не одну, а несколько сущностей. Важно
отметить, что некоторые атрибуты или подмножества атрибутов являются
уникальными. Ключевым атрибутом является такой атрибут, который уникальным
образом определяет запись таблицы. Так в данной БД каждая сущность содержит
ключевой атрибут. Разработанная БД содержит следующие таблицы: «Материалы»,
«Сотрудник», «Цех», «Услуги», «Заказчик» и «Производитель». Опишем сущности
спроектированной БД.
Сущность «Материалы» содержит информацию о материалах. Атрибуты данной
сущности представлена в таблице 2.1.
Таблица 2.1 - Атрибуты сущности «Материалы»
|
Название
|
Тип
|
Описание
|
|
Номер материала
|
Integer
|
Уникальное индексное поле (Primary-key)
|
|
Номер производителя
|
Integer
|
Номер производителя(FK)
|
|
Номер цеха
|
Integer
|
Идентификатор поставщика(FK)
|
|
Номер сотрудника
|
Integer
|
Номер сотрудника(FK)
|
|
Номер заказчика
|
integer
|
Идентификатор заказчика(FK)
|
|
Название
|
String
|
Наименование материала
|
|
Описание
|
String
|
Описание и назначение материала
|
|
Годен до
|
DateTime
|
До какого числа годен
|
Сущность «Заказчик» представляет собой информацию о заказчиках. Атрибуты
данной сущности представлены в таблице 2.2.
Таблица 2.2 - Атрибуты сущности «Заказчик»
|
Название
|
Тип
|
Описание
|
|
Номер заказчика
|
Integer
|
Уникальное индексное поле (Primary-key)
|
|
ФИО
|
String
|
Инициалы фирмы- заказчика
|
|
Страна
|
String
|
Страна фирмы- заказчика
|
|
Город
|
String
|
Город фирмы- заказчика
|
|
Адрес
|
String
|
Контактный адрес фирмы- заказчика
|
|
Телефон
|
String
|
Телефон фирмы заказчика
|
Сущность «Цех» служит для хранения информации о цехаха, местоположению и
вместимости. Атрибуты данной сущности представлены в таблице 2.3.
Таблица 3 - Атрибуты сущности «Цех»
|
Название
|
Тип
|
Описание
|
|
Номер цеха
|
Integer
|
Уникальное индексное поле (Primary-key)
|
|
Местоположение
|
String
|
Название места, где нах-ся данный цех
|
|
Вместимость
|
String
|
Его вместимость
|
Сущность «Услуги» служит для хранения информации о услугах. Атрибуты
данной сущности представлены в таблице 2.4.
|
Название
|
Тип
|
Описание
|
|
№ услуги
|
Integer
|
Уникальное индексное поле (Primary-key)
|
|
№ заказчика
|
Integer
|
Номер заказчика(FK)
|
|
Дата заказа
|
Datetime
|
Дата заказа услуги
|
|
Вид услуги
|
String
|
Наименование услуги
|
|
Срок выполнения
|
Datetime
|
Срок выполнения, заказанной услуги
|
|
Стоимость услуги
|
Integer
|
Стоимость услуги
|
Сущность «Производитель» служит для хранения информации о производителе
материалов. Атрибуты данной сущности представлены в таблице 2.5.
Таблица 2.5 - Атрибуты сущности «Производитель»
|
Название
|
Тип
|
Описание
|
|
№ производителя
|
Integer
|
Уникальное индексное поле (Primary-key)
|
|
Страна
|
String
|
Название страны производителя
|
|
Описание
|
String
|
Описание производителя
|
Сущность «Сотрудник» служит для хранения информации о сотрудниках.
Атрибуты данной сущности представлены в таблице 2.6.
Таблица 2.6 - Атрибуты сущности «Сотрудник»
|
Название
|
Тип
|
Описание
|
|
№ водителя
|
Integer
|
Уникальное индексное поле (Primary-key)
|
|
№ услуги
|
Integer
|
Номер услуги(FK)
|
|
№ заказчика
|
Integer
|
Номер заказчика(FK)
|
|
ФИО
|
String
|
Инициалы сотрудника
|
|
Возраст
|
Integer
|
Его возраст
|
|
Стаж
|
Integer
|
Стаж сотрудника
|
Таблица «Материалы» связана с таблицей «Производитель» соотношением
много-ко-многим. Это значит, что у каждого материала может быть несколько
производителей, а каждый производитель, в свою очередь, может поставлять несколько
материалов.
Связь один-ко-многим имеют таблицы «Цех» и «Материалы», т.к. один цех
может запрашивать несколько раз материалы со склада, про этом каждый запрос
принадлежит одному работнику. Также связь один-ко-многим имеют таблицы «Услуги»
и «Мутериалы», т.к. в результате одной поставки может быть выполнена услуга на
несколько материалов.
2.2 Алгоритмическое обеспечение
Рассмотрим алгоритм действия системы на примере процесса оформления
заказа (предварительно просмотрев количество материалов в наличии) при помощи
диаграммы последовательности. Диаграммы последовательности позволяют отразить
последовательность действий между объектами. Они не акцентирует внимание на
конкретном взаимодействии, главный акцент уделяется последовательности
выполнения действий.
2.3 Выбор инструментальной платформы для реализации системы
.3.1 Многообразие СУБД
Понятие СУБД
Система управления базами данных (СУБД) - комплекс программных и
лингвистических средств общего или специального назначения, реализующий
поддержку создания баз данных, централизованного управления и организации
доступа к ним различных пользователей в условиях принятой технологии обработки
данных.
Основные функции СУБД:
- управление
данными во внешней памяти
<#"787407.files/image011.gif">
Рисунок 3.1 - Диаграмма размещения

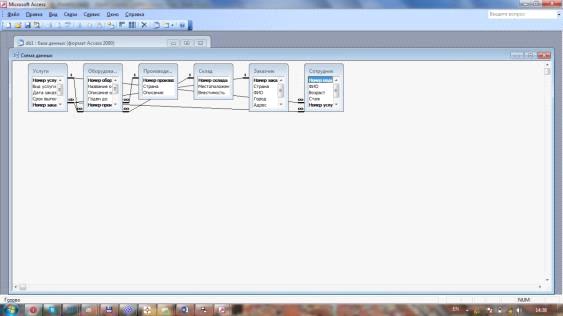

Рисунок 3.2 - Интеграция БД
управление склад информационный система
ЗАКЛЮЧЕНИЕ
В ходе выполнения курсового проекта была проанализирована работа цехового
склада. Были выявлены основные недостатки и определены основные направления по
автоматизации ее работы. В результате чего была создана автоматизированная
подсистема учета материалов на цеховом складе, которая проектировалась с целью
обеспечения оперативного и эффективного взаимодействия специалиста и ЭВМ.
Данная система поможет оптимизировать хранение данных.
В
дальнейшем планируется усовершенствование данной системы. Система будет
расширена, а именно будет учитывать все требования к условиям хранения при
распределении мест хранения для поступающих на склад материалов
<http://ru.wikipedia.org/wiki/%D0%A2%D0%BE%D0%B2%D0%B0%D1%80>. Например,
могут учитываться влажность <http://ru.wikipedia.org/wiki/%D0%92%D0%BB%D0%B0%D0%B6%D0%BD%D0%BE%D1%81%D1%82%D1%8C>,
температурный режим и любые другие параметры. Будет производиться расчет
площадей в складском помещении и в соответствии с этим находиться оптимальный
план размещения материалов на складе. В результате система будет автоматически
подбирать места хранения для принятых грузов
<http://ru.wikipedia.org/wiki/%D0%93%D1%80%D1%83%D0%B7>. Также будет
осуществляться подбор необходимой техники (машин) для транспортировки
материалов. На выполнение операций система будет назначать ту погрузочную
технику, использование которой наиболее полно отвечает поставленной задаче.
В
ходе выполнения курсового проектирования были решены все задачи, поставленные в
начале разработки системы.
СПИСОК
ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
[1] Вендров
А.М. Объектно-ориентированный анализ и проектирование с использованием языка
UNL и Rational Rose. - Практикум. - 54 с.
[2] Википедия [Электронный
ресурс]. - Электронные данные. - Режим доступа:
<http://ru.wikipedia.org/>.
[3] msdn [Электронный
ресурс]. - Электронные данные. - Режим доступа:
<http://msdn.microsoft.com>.
[4] w3schools [Электронный
ресурс]. - Электронные данные. - Режим доступа:
<http://www.w3schools.com>.
[5] СТП 01-2010 Дипломные
проекты (работы). Общие требования. Стандарт предприятия. - Минск, БГУИР. -
2010. - 169 с.
