САПР 'Противокоррозионная защита'

Федеральное агентство по образованию РФ

Казанский государственный архитектурно-строительный университет

Кафедра металлоконструкций и ИС

САПР "Противокоррозионная защита"

Учебное пособие

Автоматизированное проектирование противокоррозионной защиты металлических конструкций промышленных зданий и сооружений


И.Н. Гатауллин






Казань 2010

САПР "Противокоррозионная защита". Автоматизированное проектирование противокоррозионной защиты металлических конструкций промышленных зданий и сооружений: Учебное пособие. - Казань: Казанский государственный архитектурно-строительный университет; 2010. - 70 с.

ISBN 978-5-7829-0181-3

Печатается по решению Редакционно-издательского совета Казанского государственного архитектурно-строительного университета

Рассмотрены вопросы разработки реляционной базы данных по противокоррозионной защите металлических конструкций промышленных зданий и сооружений в среде Microsoft Access.

Предназначено для студентов всех специальностей Казанского государственного архитектурно-строительного университета, в том числе для самостоятельной работы и дистанционного обучения.

Подготовлено на кафедре прикладной математики.

Рецензенты:

Доктор технических наук, зав. лабораторией "Моделирование технологических процессов" Учреждение Российской академии наук Институт механики и машиностроения КазНЦ РАН В.Л. Федяев

Профессор, зав. кафедрой высшей математики КГАСУ, доктор физико-математических наук Р.Б. Салимов

УДК 519.6

ББК 22.18

ISBN 978-5-7829-0181-3

© Казанский государственный архитектурно - строительный университет, 2010

Содержание

. Реляционная база данных "Противокоррозионная защита"

. Теоретические основы реляционных баз данных

. Реляционная модель данных "Противокоррозионная защита"

. Реализация задач по определению степени агрессивного воздействия эксплуатационных сред и способов защиты от коррозии металлических конструкций

. Оптимизация проектирования противокоррозионной защиты металлических конструкций

Выводы

Литература

1. Реляционная база данных "Противокоррозионная защита"

В настоящее время здания и сооружения промышленных предприятий составляют огромный парк основных производственных фондов. При этом добрую половину составляют металлические конструкции, которые применяются во всех промышленных зданиях, особенно если необходимы значительные пролеты, высота и нагрузки.

Металлические конструкции зданий и сооружений работают в сложных условиях эксплуатации. Кроме силовых нагрузок, они подвергаются воздействию агрессивной среды, которое является причиной коррозионного износа. Металлические конструкции могут быть подвержены воздействию агрессивных газов, температурно-влажностного режима, твердых частиц (солей, аэрозолей и пыли), органических и неорганических жидких сред и других факторов, связанных с технологическим процессом производства, атмосферными условиями и близко расположенными источниками загрязнения окружающей среды.

Агрессивные условия эксплуатации промышленных зданий приводят к сокращению межремонтных периодов, сверхнормативным затратам и ускоренному выходу из строя металлических конструкций. Надежная работа металлических конструкций определяется в основном степенью их защищенности от воздействия агрессивной среды. Поэтому совершенствование методов и средств защиты, их рациональное применение является важным резервом снижения затрат на ремонт и обслуживание металлических конструкций.

Конечная цель экономической эксплуатации металлических конструкций - максимальное увеличение их долговечности при минимальных затратах на обслуживание, капитальные и текущие ремонты - представляют экстремальную задачу. Надежность и долговечность металлических конструкций в эксплуатации поддерживается посредством технического обслуживания и ремонта, поэтому прогнозирование возможных коррозионных потерь и рациональное планирование периодических ремонтных работ с использованием системы автоматизированного проектирования (САПР) их противокоррозионной защиты является актуальной задачей, имеющей важное народнохозяйственное значение.

. Теоретические основы реляционных баз данных

База данных представляет собой компьютерный аналог организованной информации. На персональных компьютерах наибольшее применение нашли СУБД, поддерживающие реляционную модель данных. Реляционная модель позволяет построить базу данных из отношений. Понятие отношения (relation) удобно описывается обычной таблицей. Реляционная база данных - это совокупность взаимосвязанных отношений. Отношение - это совокупность записей одинаковой структуры, организованная в логически обособленный набор данных. Отношение имеет всего два измерения и состоит из фиксированного числа столбцов и произвольного числа строк. Столбцы отношения называются атрибутами или полями. Атрибуты имеют имена - заголовки. Каждая отдельная запись отношения называется кортежем или записью. В табличном представлении картежи отношения имеют одинаковую структуру. Это означает, что составляющие кортеж отдельные атрибуты имеют одинаковые тип и длину и занимают одно и то же положение во всех кортежах отношения. Каждый атрибут имеет имя, которое должно быть уникальным в отношении.

Отношения РБД хранятся независимо друг от друга, а их взаимосвязь задается извне и выявляется СУБД во время манипулирования данными или выполнения других функций СУБД. Связь между отношениями РБД задается через их атрибуты. Один и тот же атрибут может принадлежать нескольким отношениям РБД, тогда их взаимосвязь устанавливается по его значениям. Таким образом, реляционный подход позволяет образовать новые отношения из уже существующих отношений. При этом допустимо формирование одного отношения - результата из нескольких отношений - источников.

Реляционная модель легко корректируется и дополняется в случае появления новых данных о взаимодействии металлических конструкций и агрессивной среды.

. Реляционная модель данных "Противокоррозионная защита"

противокоррозионный металлический сооружение access

Система автоматизированного проектирования противокоррозионной защиты металлических конструкций промышленных зданий и сооружений (САПР "Противокоррозионная защита") предназначена для автоматизированного проектирования противокоррозионных работ на стадиях капитального строительства и эксплуатации металлических конструкций.

САПР "Противокоррозионная защита" включает реляционную базу данных (РБД) и средства манипулирования данными, которые обслуживаются системой управления базой данных (СУБД).

В настоящей работе САПР "Противокоррозионная защита" разработана в среде СУБД Microsoft Access. Access одна из самых мощных программ управления базами данных. К тому же Access является одной из самых удобных и простых приложений Microsoft Office.

В реляционной базе данных (РБД) содержатся следующие данные:

. Степень агрессивного воздействия газов, твердых сред (солей, аэрозолей и пыли), неорганических и органических жидких сред, грунтов на металлические конструкции.

. Способы защиты от коррозии металлических конструкций методами металлизации и лакокрасочными покрытиями.

. Системы лакокрасочных покрытий (группа, индекс, число покрывных слоев, общая толщина лакокрасочного покрытия).

. Лакокрасочные материалы для защиты металлических конструкций (марка материала, тип связующего лакокрасочного материала, нормативный документ, цвет и стоимость лакокрасочного покрытия).

. Общие данные о лакокрасочных материалах (расход материала, адрес изготовителя, источник информации и примечания по использованию лакокрасочных материалов).

. Единые районные единичные расценки на проведение противокоррозионных работ, территориальные районы и коэффициенты к расценкам.

. Долговечность (срок службы) защитных покрытий в зависимости от степени агрессивного воздействия среды. Сроки службы различных систем защитных покрытий металлических конструкций определяются с помощью методики ускоренных коррозионных испытаний и прогнозирования коррозионного износа.

Данными для РБД САПР "Противокоррозионная защита" являются: глава СНиП 2.03.11-85 "Строительные нормы и правила. Защита строительных конструкций от коррозии", сборник 13 единых районных единичных расценок на строительные конструкции и работы СНиП IV-5-82 "Защита строительных конструкций и оборудования от коррозии", прейскуранты на лакокрасочные материалы и другие литературные источники, которые хранятся в виде тридцати восьми отношений.

Описание данных РБД САПР "Противокоррозионная защита" приводится в таблице 1.1 (см. рис. 1.1).

Таблица 1.1. Описание данных РБД САПР "Противокоррозионная защита"

Идентификатор данного

Наименование данного

1

2

01

 Концентрация газа в мг/куб м

01A

 Минимальная концентрация газа в мг/куб м

01В

 Максимальная концентрация газа в мг/куб м

02

 Группа агрессивных газов

03А

 Наименование газа

03B

 Код наименования газа

04

 Относительная влажность воздуха, %

04А

 Минимальная относительная влажность воздуха, %

04B

 Максимальная относительная влажность воздуха, %

05А

 Степень агрессивного воздействия среды

05B

 Код степени агрессивного воздействия среды

06А

 Место расположения конструкций

06B

 Код места расположения конструкций

07А

 Характеристика солей, аэрозолей и пыли

07B

 Код характеристики солей, аэрозолей и пыли

08

 Водородный показатель, рН

08А

 Минимальный водородный показатель, рН

08B

 Максимальный водородный показатель, рН

09

 Суммарная концентрация сульфатов и хлоридов в г/куб дм

09А

 Мин. суммарная концентрация сульфатов и хлоридов в г/куб дм

09B

 Макс. суммарная концентрация сульфатов и хлоридов в г/куб. дм

10А

 Неорганические жидкие среды

10B

 Код неорганических жидких сред

11А

 Органические жидкие среды

11B

 Код органических жидких сред

12

 Группа ЛКМ

13А

 Материал конструкции

13B

 Код материала конструкции

14A

 Способ защиты

14B

 Код способа защиты

15А

 Материал конструкции после металлизации

15B

 Код материала конструкции после металлизации

16

 Количество покрывных слоев

17

 Толщина ЛКП в мкм

18А

 Индекс покрытия

18B

 Код индекса покрытия

18C

 Описание индекса покрытия

19

 Стоимость материала в руб./т

20А

 Тип связующего

20B

 Код типа связующего

21А

 Марка материала

21B

 Код марки материала

21C

 Нормативный документ на материал

22А

 Примечание

22B

 Код примечания

23А

 Состав материала

23B

 Код состава материала

24А

 Адрес изготовителя

24B

 Код адреса изготовителя

25А

 Источник информации

25B

 Код источника информации

26А

 Цвет материала

26B

 Код цвета материала

27А

 Минимальный расход материала

27B

 Максимальный расход материала

28А

 Твердая среда

28B

 Код твердой среды

29

 Cредняя годовая температура воздуха

29А

 Минимальная средняя годовая температура воздуха

29B

 Максимальная средняя годовая температура воздуха

30

 Водородный показатель грунтовых вод, рH

30А

 Минимальный водородный показатель грунтовых вод, рH

30B

 Максимальный водородный показатель грунтовых вод, рH

31

 Суммарная концент. сульфатов и хлоридов грунтовых вод в г/куб дм

31A

 Мин суммарная концентрация сульфатов и хлоридов грунтовых вод в г/куб дм

31B

 Макс суммарная концентрация сульфатов и хлоридов грунтовых вод в г/куб дм

32А

 Место расположения грунта

32B

 Код места расположения грунта

33A

 Условия эксплуатации конструкций

33B

 Код условия эксплуатации конструкций

34А

 Марка материала грунтовки

34B

 Код марки материала грунтовки

35

 Нормативный документ грунтовки

36

 Долговечность (срок службы) покрытия в годах

37А

 Марка материала ЛКП

37B

 Код марки материала ЛКП

38

 Нормативный документ ЛКП

39A

 Подготовка поверхности под окраску

39B

 Код подготовки поверхности под окраску

40

 Территориальный район

41А

 Наименование параграфа

41B

 Код наименования параграфа

42А

 Наименование подпункта

42B

 Код наименования подпункта

43А

 Наименование и характеристика строительных работ и конструкций

43B

 Код наименования и характеристики строительных работ и конструкций

44

 Единица измерения в кв м

45

 Прямые затраты по территориальному району, руб

46

 Основная заработная плата рабочих, руб

47

 Эксплуатация машин, руб

48

 Заработная плата рабочих, обслуживающих машины, руб

49

 Материальные ресурсы, руб

50

 Затраты труда рабочих, чел - ч

51

 ЭСН-84

52А

 Область, край и автономная республика

52B

 Код области, края и автономной республики

53

 Республика

54А

 Условие применения коэффициентов к расценкам

54B

 Код условия применения коэффициент к расценкам

55

 Коэффициенты к норме затрат труда

56

 Коэффициенты к основной заработной плате

57

 Коэффициенты к стоимости эксплуатации машин

58

 Коэффициенты к стоимости материалов

59A

 Минимальная граница интервала номеров расценок

59B

 Максимальная граница интервала номеров расценок

60

 Номер этапа строительных работ

61

 Количество (объем) строительных работ

62

 № запроса

63

 Рыночный коэффициент к расценкам до 1991 г

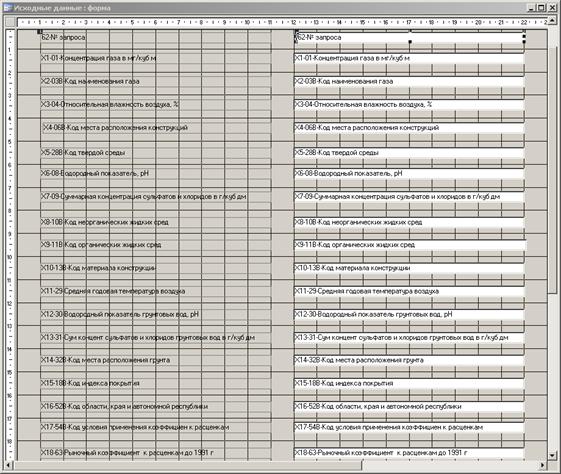

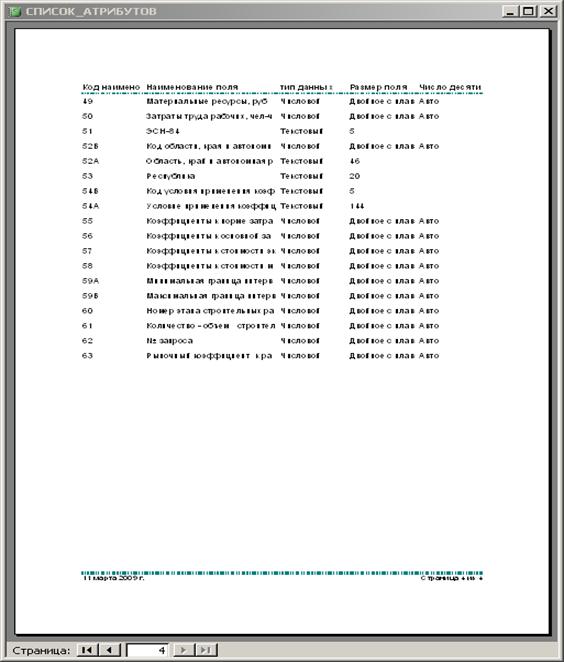

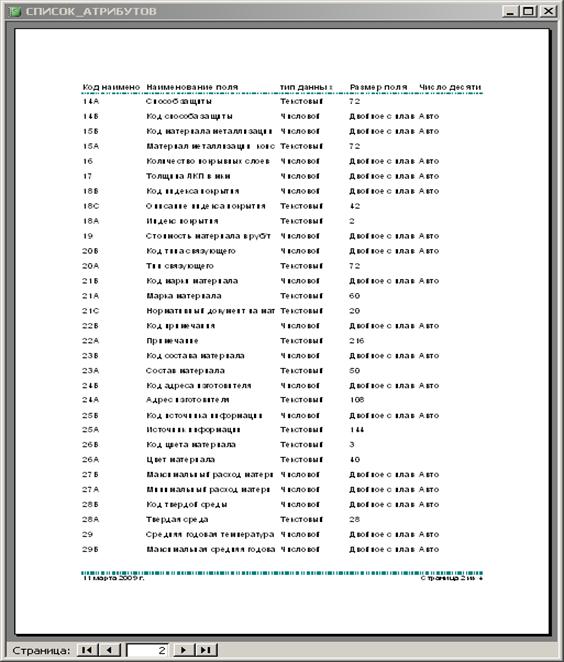

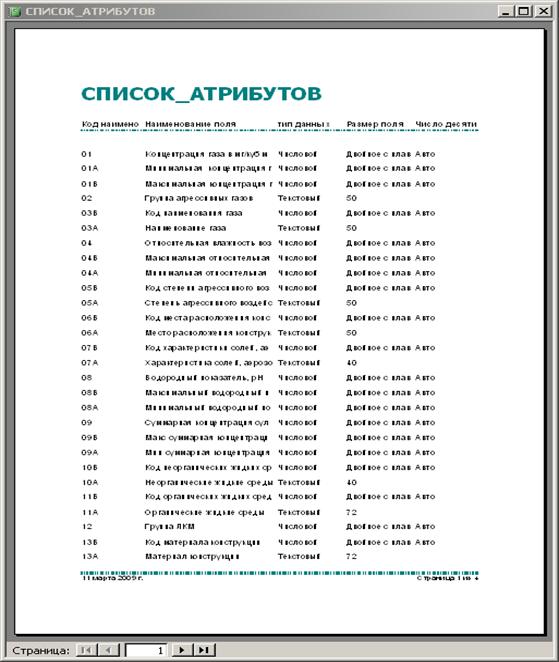

Рис. 1.1 (стр. 1). Описание данных РБД САПР "Противокоррозионная защита".

Рис. 1.1 (стр. 2). Описание данных РБД САПР "Противокоррозионная защита".

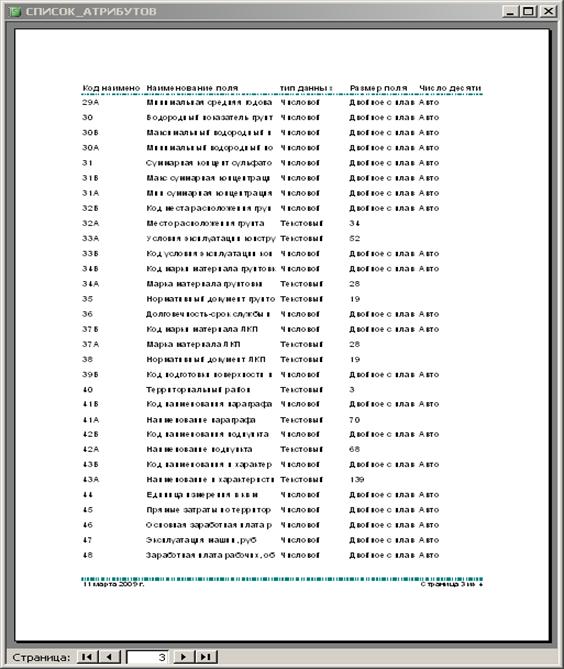

Рис. 1.1 (стр. 3). Описание данных РБД САПР "Противокоррозионная защита".

Рис. 1.1 (стр. 4). Описание данных РБД САПР "Противокоррозионная защита".

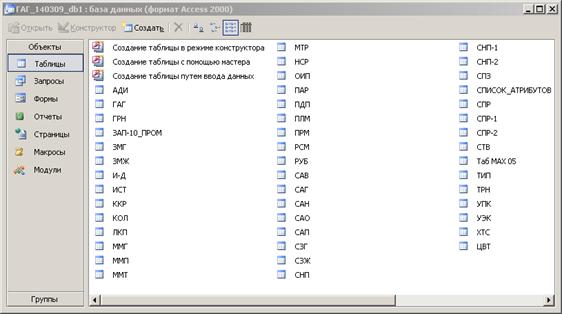

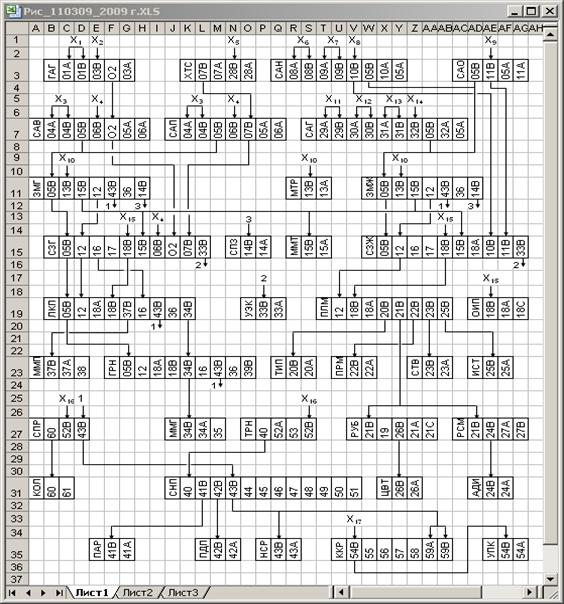

Перечень отношений (см. рис. 1.2) с входящими в них атрибутами приводится в таблице 1.2.

отношений объединены в математическую модель, которая составляет общую схему взаимосвязи между отношениями (см. рис. 1.3).

Таблица 1.2. Перечень отношений РБД САПР "Противокоррозионная защита"

№ п/п

Имя отношения

Наименование отношения

Атрибуты отношения

К-во кортежей

1

2

3

4

5

1

ГАГ

Группа агрессивных газов в зависимости от их вида и концентрации

01A, 01B, 03B, 02, 03A

29

2

САВ

Степень агрессивного воздействия атмосферы воздуха на металлические конструкции

04A, 04B, 05B, 06B, 02, 05A, 06A

48

3

ХТС

Характеристика твердых сред (солей, аэрозолей и пыли)

07B, 07A, 28B, 28A

54

4

САП

Степень агрессивного воздействия содержащихся в атмосферы воздуха солей, аэрозолей и пыли на металлические конструкции

04A, 04B, 05B, 06B, 07B, 05A, 06A

36

5

САН

Степень агрессивного воздействия неорганических жидких сред на металлические конструкции

08A, 08B, 09A, 09B, 10B, 05B, 10A, 05A

10

6

САО

Степень агрессивного воздействия органических жидких сред на металлические конструкции

05B, 11B, 05A, 11A

4

7

САГ

Степень агрессивного воздействия грунтов на конструкции из углеродистой стали

29A, 29B, 30A, 30B, 31A, 31B, 32B, 05B, 32A, 05A

27

8

ЗМГ

Способы защиты от коррозии металлических конструкций в условиях воздействиях атмосферы воздуха и твердых сред

05B, 13B, 15B, 12, 43B, 36, 14B

46

9

МТР

Материал металлических конструкций

13B, 13A

3

10

ММТ

Защита металлических конструкций способом металлизации

15B, 15A

5

11

СПЗ

Способ защиты

38

12

СЗГ

ЛКМ для защиты стальных и алюминиевых конструкций от коррозии в условиях атмосферы воздуха и твердых сред

05B, 12, 16, 17, 18B, 15B, 06B, 02, 07B, 33B

304

13

УЭК

Условия эксплуатации конструкций

33B, 33A

32

14

ЛКП

Затраты на нанесение противокоррозионных лакокрасочных покрытий

05B, 12, 18A, 18B, 37B, 16, 43B, 36, 34B

3578

15

ГРН

Затраты на нанесение противокоррозионных грунтовочных покрытий

05B, 12, 18A, 18B, 34B, 16, 43В, 36, 39В

144

16

ЗМЖ

Способы защиты от коррозии металлических конструкций в жидких средах и в грунтах

05B, 13B, 15B, 12, 43B, 36, 14B

60

17

СЗЖ

ЛКМ для защиты стальных и алюминиевых конструкций от коррозии в жидких средах и в грунтах

05B, 12, 16, 17, 18B, 15B, 18A, 10B, 11B, 33B

156

18

ПЛМ

Перечень ЛКМ, рекомендуемых для защиты конструкций

12, 18B, 18A, 20B, 21B, 22B, 23B, 25B

1238

19

ТИП

Типы связующих ЛКМ

20B, 20A

94

20

ПРМ

Примечания

22B, 22A

124

21

СТВ

Составы ЛКМ

23B, 23A

1238

22

ИСТ

Источники информации

25B, 25A

28

23

РУБ

Оптовые цены на ЛКМ

21B, 19, 26B, 21A, 21C

2586

24

РСМ

Расходы ЛКМ

21B, 24B, 27A, 27B

3223

25

ЦВТ

Цвета ЛКМ

26B, 26A

283

26

АДИ

Адреса заводов ЛКМ

24B, 24A

44

27

СПР

Список строительных работ

60, 52B,43B

17

28

КОЛ

Объем строительных работ

60, 61

1

29

ТРН

Территориальные районы

40, 52A, 53, 52B

67

30

СНП

Единые районные единичные расценки

40, 41B, 42B, 43B, 44, 45, 46, 47, 48, 49, 50, 51

5968

31

ПАР

Параграфы

41B, 41A

11

32

ПДП

Подпункты

42B, 42A

44

33

НСР

Наименование и характеристика строительных работ и конструкций

43B, 43A

372

34

ККР

Коэффициенты к расценкам

54B, 55, 56, 57, 58, 59A, 59B

38

35

ОИП

Описание индекса покрытия

18B, 18A, 18С

61

36

ММП

Марка материала ЛКП

37B, 37A, 38

38

37

ММГ

Марка материала грунтовки

34B, 34A, 35

36

38

УПК

Условие применения коэффициентов к расценкам

54B, 54A

21


. Отношение ГАГ включает в себя таблицу "Группа агрессивных газов в зависимости от их вида и концентрации" приложения 1 главы СНиП 2.03.11-85 и содержит 5 атрибутов. Ориентировочное число кортежей отношения - 29. Отношение ГАГ предназначено для определения группы газов. Исходными данными для определения группы газов являются: Х 1 - концентрация агрессивных газов и Х 2 - коды наименований газов. Таким образом, атрибуты 01А, 01B, 03B являются входными данными для поиска данных 02, 03A в отношении. Атрибуты 03A, 03B представляют собой таблицу кодов наименований газов (табл. 1.3). При вводе данных последовательно просматриваются все кортежи отношения ГАГ и выбирается тот из них, который удовлетворяет заданным исходным данным.

Рис. 1.2. Перечень отношений РБД САПР "Противокоррозионная защита".

Таблица 1.3. Коды наименований газов

№ п/п

Наименование газа

 Х 1 - концентрация газа в мг/куб. м

Х 2-код наименования газа



A

B

C

D


1

Углекислый газ

До 2000

св.2000

-

-

11

2

Сернистый ангидрид

До 0,5

0,5-10

10-200

200-1000

12

3

Фтористый водород

До 0,05

0,05-5

5-10

10-100

13

4

Сероводород

До 0,01

0,01-5

5-100

св. 100

14

5

Оксиды азота

До 0,1

0,1-5

5-25

25-100

15

6

Хлор

До 0,1

0,1-1

1-5

5-10

16

7

Хлористый водород

До 0,05

0,05-5

5-10

10-100

17

8

Аммиак

До 0,2

0,2-20

св. 20

-

18


Рис. 1.3. Реляционная модель данных.

. Отношение САВ включает в себя таблицу 24 главы СНиП 2.03.11-85 и содержит 7 атрибутов. Ориентировочное число кортежей отношения - 48. Отношение САВ предназначено для определения степени агрессивного воздействия газовой среды на металлические конструкции в зависимости от Х 3 - влажности воздуха, 02 - группы газов и Х 4 - места расположения конструкций. Атрибуты 04A, 04B, 06B, 02 являются входными данными для поиска данных 05B, 05A, 06A в отношении. Атрибуты 05A, 05B представляют собой таблицу кодов степени агрессивного воздействия сред (табл. 1.4), а атрибуты 06A, 06B - таблицу кодов мест расположения конструкций (табл. 1.5). Атрибут 02 входит как в отношение ГАГ, так и в отношение САВ, то есть служит для связи отношений при поиске данных. При вводе исходных данных последовательно просматриваются все кортежи отношения САВ и выбирается тот из них, который удовлетворяет заданным исходным данным Х 3, Х 4 и полученному значению атрибута 02 из отношения ГАГ.

Таблица 1.4. Коды степеней агрессивного воздействия среды

№ п/п

Степень агрессивного воздействия среды

Код степени агрессивного воздействия среды

1

 Неагрессивная

27

2

 Слабоагрессивная

28

3

 Среднеагрессивная

29

4

 Сильноагрессивная

30


Таблица 1.5 Коды мест расположения металлических конструкций

№ п/п

Место расположения конструкций

Х 4-код места расположения конструкций

1

 Bнутри отапливаемых зданий

31

2

 На открытом воздухе

32

3

 Bнутри неотапливаемых зданий

33

4

 Под навесами

34

5

 В грунтах

35

6

 В неорганических жидких средах

36

7

 В органических жидких средах

37


. Отношение ХТС включает в себя таблицу: "Характеристика твердых сред (солей, аэрозолей и пыли)" приложения 2 главы СНиП 2.03.11-85 и содержит четыре атрибута. Ориентировочное число кортежей отношения - 54. Отношение ХТС предназначено для определения растворимости твердых сред в зависимости от Х 5 - кода солей, аэрозолей и пыли. Атрибут 28В является входным данным для поиска данных 07B, 07A, 28A в отношении. Атрибуты 07A, 07B представляют собой таблицу кодов характеристик солей, аэрозолей и пыли, а атрибуты 28A, 28B - таблицу кодов характеристик твердых сред (табл. 1.6). При вводе данных последовательно просматриваются все кортежи отношения ХТС и выбирается тот из них, который удовлетворяет заданному исходному данному Х 5.

Таблица 1.6. Коды характеристик твердых сред (солей, аэрозолей и пыли)

№ п/п

Растворимость твердых сред в воде и их гигроскопичность

Код характеристики

Наиболее распространенные соли, аэрозоли и пыль

Х 5-код твердой среды

1

2

3

4

5

01

Малорастворимые

41

 Cиликат магния

01

02


41

 Фосфаты магния

02

03


41

 Kарбонат магния

03

04


41

 Cиликат кальция

04

05


41

 Фосфаты кальция

05

06


41

 Kарбонат кальция

06

07


41

 Cиликат бария

07

08


41

 Фосфаты бария

08

09


41

 Kарбонат бария

09

10


41

 Cиликат свинца

10

11


41

 Фосфаты свинца

11

12


41

 Kарбонат свинца

12

13


41

 Cульфат бария

13

14


41

 Cульфат свинца

14

15


41

 Oксид железа

15

16


41

 Гидроксид железа

16

17


41

 Oксид хрома

17

18


41

 Гидроксид хрома

18

19


41

 Oксид алюминия

19

20


41

 Гидроксид алюминия

20

21


41

 Oксид кремния

21

22


41

 Гидроксид кремния

22

23

42

 Xлорид натрия

23

24


42

 Xлорид калия

24

25


42

 Xлорид аммония

25

26


42

 Cульфат натрия

26

27


42

 Cульфат калия

27

28


42

 Cульфат аммония

28

29


42

 Hитрат калия

29

30


42

 Hитрат бария

30

31


42

 Hитрат свинца

31

32


42

 Hитрат магния

32

33


42

 Kарбонаты щелочных металлов

33

34

Хорошо растворимые гигроскопичные

43

 Xлорид кальция

34

35


43

 Xлорид магния

35

36


43

 Xлорид алюминия

36

37


43

 Xлорид цинка

37

38


43

 Xлорид железа

38

39


43

 Cульфат магния

39

40


43

 Cульфат марганца

40

41


43

 Cульфат цинка

41

42


43

 Cульфат железа

42

43


43

 Hитрат натрия

43

44


43

 Hитрат калия

44

45


43

 Hитрат аммония

45

46


43

 Hитрит натрия

46

47


43

 Hитрит калия

47

48


43

 Hитрит аммония

48

49


43

 Первичные фосфаты

49

50


43

 Bторичный фосфат натрия

50

51


43

 Oксид натрия

51

52


43

 Oксид калия

52

53


43

 Гидроксид натрия

53

54


43

 Гидроксид калия

54


. Отношение САП включает в себя таблицу 25 главы СНиП 2.03.11-85 и содержит 7 атрибутов. Ориентировочное число кортежей отношения - 36. Отношение САП предназначено для определения степени агрессивного воздействия твердых сред (солей, аэрозолей и пыли) на металлические конструкции в зависимости от Х 3 - влажности воздуха, Х 4 - места расположения конструкций и 07B - кода характеристики солей, аэрозолей и пыли. Атрибуты 04A, 04B, 06B, 07B являются входными данными для поиска данных 05B, 05A, 06A в отношении. Атрибут 07B входит как в отношение ХТС, так и в отношение САП, то есть служит для связи отношений при поиске данных. При вводе исходных данных последовательно просматриваются все кортежи отношения САП и выбирается тот из них, который удовлетворяет заданным исходным данным Х 3, Х 4 и полученному значению атрибута 07B из отношения ХТС.

. Отношение САН включает в себя таблицу 26 главы СНиП 2.03.11-85 и содержит 8 атрибутов. Ориентировочное число кортежей отношения - 10. Отношение САН предназначено для определения степени агрессивного воздействия неорганических жидких сред в зависимости от Х 6 - водородного показателя рН, Х 7 - суммарной концентрации сульфатов и хлоридов и Х 8 - кода неорганической жидкой среды. Атрибуты 08A, 08B, 09A, 09B, 10B являются входными данными для поиска данных 05B, 10А и 05А в отношении. Атрибуты 10А, 10B представляют собой таблицу кодов неорганических жидких сред (табл. 1.7). При вводе исходных данных последовательно просматриваются все кортежи отношения САН и выбирается тот из них, который удовлетворяет заданным исходным данным Х 6, X7, X8.

Таблица 1.7. Коды неорганических жидких сред

 № п/п

Наименование среды

Х6-водородный показатель, рН

Х7-суммарная концентрация сульфатов и хлоридов

Х8 - код среды

Х15 - код индекса покрытия

1

Пресные природные воды

3<Х 6≤11

0<Х 7≤5

51

87 (В)

2

Пресные природные воды

3<Х 6≤11

5<Х 7<5

51

87 (В)

3

Пресные природные воды

0<Х 6≤3

0<Х 7≤99

51

87 (В)

4

Морская вода

6<Х 6≤8,5

20<Х 7≤50

53

87 (В)

5

Производственные воды без очистки

3<Х 6≤11

0<Х 7≤5

55

84 (Х)

6

Производственные воды без очистки

3<Х 6≤11

5<Х 7≤90

55

84 (Х)

7

Сточные жидкости животноводческих зданий

5<Х 6≤9

0<Х 7≤5

56

84 (Х)

8

Растворы неорганических кислот

0<Х 6≤3

0<Х 7≤99

57

88 (ХК)

9

Растворы щелочей

11<Х 6≤99

0<Х 7≤99

58

89 (ХЩ)

10

Растворы солей

3<Х 6≤11

0<Х 7≤99

59

84 (Х)


. Отношение САО включает в себя таблицу 27 главы СНиП 2.03.11-85 и содержит 4 атрибута. Ориентировочное число кортежей отношения - 4. Отношение САО предназначено для определения степени агрессивного воздействия органических жидких сред в зависимости от Х 9 - кода органической жидкой среды. Атрибут 11В является входным данным для поиска данных 05B, 05А, 11А в отношении. Атрибуты 11А, 11B представляют собой таблицу кодов органических жидких сред (табл. 1.8). При вводе данных последовательно просматриваются все кортежи отношения САО и выбирается тот из них, который удовлетворяет заданному входному данному Х 9.

Таблица 1.8. Коды органических жидких сред

№ п/п

Наименование среды

Х 9-код среды

Х 15- код индекса покрытия

1

Масла (минеральные, растительные, животные)

61

 86 (М)

2

Нефть и нефтепродукты

62

 90 (Б)

3

Растворители (бензол, ацетон)

63

 90 (Б)

4

Растворы органических кислот

64

 88 (ХК)


. Отношение САГ включает в себя таблицу 28 главы СНиП 2.03.11-85 и содержит 10 атрибутов. Ориентировочное число кортежей отношения - 27. Отношение САГ предназначено для определения степени агрессивного воздействия грунтов в зависимости от Х 11 - средней годовой температуры воздуха, Х 12 - водородного показателя грунтовых вод, Х 13 - суммарной концентрации сульфатов и хлоридов грунтовых вод и Х 14 - кода места расположения грунта. Атрибуты 29A, 29B, 30A, 30B, 31A, 31B, 32B являются входными данными для поиска данных 05В, 32А, 05А в отношении. Атрибуты 32А, 32B представляют собой таблицу кодов мест расположения грунтов. При вводе данных последовательно просматриваются все кортежи отношения САГ и выбирается тот из них, который удовлетворяет заданным входным данным Х 11, X12, X13, X14.

. Отношение ЗМГ включает в себя часть приложения 14 "Способы защиты от коррозии металлических конструкций" главы СНиП 2.03.11-85 и содержит 7 атрибутов. Ориентировочное число кортежей отношения - 46. Отношение ЗМГ предназначено для определения способов защиты металлических конструкций, подверженных воздействию агрессивных газов и твердых частиц (солей, аэрозолей и пыли), методом металлизации, долговечности металлических покрытий и группы лакокрасочных покрытий, применяемых после металлизации. Атрибуты 05B, 13В являются входными данными для поиска данных 15B, 12, 43B, 36, 14B в отношении. Атрибут 05B служит для связи с отношениями САВ и САП. При вводе исходных данных последовательно просматриваются все кортежи отношения ЗМГ и выбираются те из них, которые удовлетворяют заданному исходному данному Х 10 и полученному значению атрибута 05B из отношения САВ или САП.

. Отношение МТР включает в себя информацию о применяемых в металлических конструкциях материалах и содержит 2 атрибута. Ориентировочное число кортежей отношения - 3. Отношение МТР предназначено для определения материалов металлических конструкций в зависимости от Х 10 - кода материала. Атрибут 13B является входным данным для поиска данных атрибута 13A. Атрибуты 13A, 13B представляет собой таблицу кодов материалов металлических конструкций (табл. 1.9). При вводе исходных данных последовательно просматриваются все кортежи отношения МТР и выбирается тот из них, который удовлетворяет заданному исходному данному Х 10.

Таблица 1.9. Коды материалов конструкций

№ п/п

Материал конструкций

Х 10-код материала конструкций

1

 Углеродистая и низколегированная сталь без металлических защитных покрытий

75

2

 Алюминий

76

3

 Оцинкованная сталь с покрытием 1 класса по ГОСТ 14918-80

77


. Отношение ММТ включает в себя информацию о применяемых металлических защитных покрытиях и содержит 2 атрибута. Ориентировочное число кортежей - 5. Отношение ММТ предназначено для определения материала металлического защитного покрытия или подложки (когда не применяется металлическое защитное покрытие). Атрибут 15B является входным данным для поиска данных атрибута 15A. Атрибуты 15A, 15B представляют собой таблицу кодов способов защиты металлических конструкций методом металлизации (табл. 1.10). Атрибут 15B входит как в отношение ММТ, так и в отношение ЗМГ (или ЗМЖ), то есть служит для связи отношений при поиске данных. При вводе исходных данных последовательно просматриваются все кортежи отношения ММТ и выбирается тот из них, который удовлетворяет полученному значению атрибута 15B из отношения ЗМГ (или ЗМЖ).

. Отношение СПЗ содержит 2 атрибута. Ориентировочное число кортежей - 38. Атрибут 14B является входным данным для поиска данных атрибута 14A. Атрибуты 14A, 14B представляют собой таблицу кодов способов защиты металлических конструкций. Атрибут 14B входит как в отношение СПЗ, так и в отношение ЗМГ (или ЗМЖ), то есть служит для связи отношений при поиске данных. При вводе исходных данных последовательно просматриваются все кортежи отношения СПЗ и выбирается тот из них, который удовлетворяет полученному значению атрибута 14B из отношения ЗМГ (или ЗМЖ).

Таблица 1.10. Коды материалов конструкций после металлизации

№ п/пМатериал после металлизацииХ 10-код материала конструкций



1

 Углеродистая и низколегированная сталь без металлических защитных покрытий

75

2

 Алюминий

76

3

 Оцинкованная сталь с покрытием 1 класса по ГОСТ 14918-80

77

4

 Цинковые покрытия (горячее цинкование)

79

5

 Цинковые и алюминиевые покрытия (газотермическое напыление)

80


. Отношение СЗГ включает в себя часть таблицы 29 главы СНиП 2.03.11-85 и содержит 10 атрибутов. Ориентировочное число кортежей - 304. Отношение СЗГ предназначено для определения систем лакокрасочных покрытий в зависимости от условий эксплуатации, материала металлических конструкций, степени агрессивного воздействия газов и твердых частиц (солей, аэрозолей и пыли). Атрибуты 05B, 12, 15B, 06B, 02, 07B являются входными данными для поиска данных 16, 17, 18B, 33B в отношении. Атрибуты 05B, 12, 15B служат для связи с отношением ЗМГ, атрибут 02 - для связи с отношением САВ и атрибут 07B - для связи с отношением САП. При вводе исходных данных последовательно просматриваются все кортежи отношения СЗГ и выбираются те из них, которые удовлетворяют заданному исходному данному Х 4 и полученным значениям атрибутов 05B, 12, 15B из отношения ЗМГ, атрибута 02 из отношения САВ и атрибута 07В из отношения САП.

. Отношение УЭК содержит 2 атрибута. Ориентировочное число кортежей - 5. Атрибут 33B является входным данным для поиска данных атрибута 33A. Атрибуты 33A, 33B представляют собой таблицу кодов условий эксплуатации металлических конструкций. Атрибут 33B входит как в отношение УЭК, так и в отношение СЗГ (или СЗЖ), то есть служит для связи отношений при поиске данных. При вводе исходных данных последовательно просматриваются все кортежи отношения УЭК и выбирается тот из них, который удовлетворяет полученному значению атрибута 33B из отношения СЗГ (или СЗЖ).

. Отношение ЛКП включает в себя часть приложения 15 "Лакокрасочные материалы для защиты стальных и алюминиевых конструкций от коррозии" главы СНиП 2.03.11-85 и содержит 9 атрибутов. Ориентировочное число кортежей отношения - 3578. Отношение ЛКП предназначено для определения марки материала, нормативного документа и долговечности лакокрасочного покрытия в зависимости от степени агрессивного воздействия среды, группы ЛКМ, индекса покрытия и количества покрывных слоев. Атрибуты 05B, 12, 18B, 16 являются входными данными для поиска данных 18А, 37B, 43B, 36, 34B в отношении. Атрибуты 05B, 12, 18B, 16 служат для связи с отношением СЗГ или с отношением СЗЖ. При вводе исходных данных последовательно просматриваются все кортежи отношения ЛКП и выбираются те из них, которые удовлетворяют полученным значениям атрибутов 05B, 12, 18B, D16 из отношения СЗГ (или СЗЖ).

. Отношение ГРН включает в себя часть приложения 15 "Лакокрасочные материалы для защиты стальных и алюминиевых конструкций от коррозии" главы СНиП 2.03.11-85 и содержит 9 атрибутов. Ориентировочное число кортежей отношения - 144. Отношение ГРН предназначено для определения марки материала, нормативного документа и долговечности грунтовок в зависимости от степени агрессивного воздействия среды и марки применяемого лакокрасочного покрытия. Атрибуты 05B, 34B являются входными данными для поиска данных 18А, 43B, 36, 39В в отношении. Атрибуты 05B, 34B служат для связи с отношением ЛКП. При вводе исходных данных последовательно просматриваются все кортежи отношения ГРН и выбираются те из них, которые удовлетворяют полученным значениям атрибутов 05B, 34В из отношения ЛКП.

. Отношение ЗМЖ включает в себя часть приложения 14 "Способы защиты от коррозии металлических конструкций" главы СНиП 2.03.11-85 и содержит 7 атрибутов. Ориентировочное число кортежей отношения - 60. Отношение ЗМЖ предназначено для определения способов защиты металлических конструкций, подверженных воздействию агрессивных неорганических и органических жидких сред и грунтов методом металлизации, долговечности металлических покрытий и группы лакокрасочных покрытий, применяемых после металлизации. Атрибуты 05B, 13В являются входными данными для поиска данных 15B, 12, 43B, 36, 14B в отношении. Атрибут 05B служит для связи с отношениями САН, САО и САГ. При вводе исходных данных последовательно просматриваются все кортежи отношения ЗМЖ и выбираются те из них, которые удовлетворяют заданному исходному данному Х 10 и полученному значению атрибута 05B из отношения САН, САО или САГ.

. Отношение СЗЖ включает в себя часть таблицы 29 главы СниП 2.03.11-85 и содержит 10 атрибутов. Ориентировочное число кортежей - 156. Отношение СЗЖ предназначено для определения систем лакокрасочных покрытий в зависимости от условий эксплуатации, материала металлических конструкций, степени агрессивного воздействия неорганических и органических жидких сред и грунтов. Атрибуты 05B, 12, 15B, 18А, 10В, 11B являются входными данными для поиска данных 16, 17, 18B, 33B в отношении. Атрибуты 05B, 12, 15B служат для связи с отношением ЗМЖ. При вводе исходных данных последовательно просматриваются все кортежи отношения СЗЖ и выбираются те из них, которые удовлетворяют заданным исходным данным Х 15, Х 8, Х 9 и полученным значениям атрибутов 05B, 12, 15B из отношения ЗМЖ.

. Отношение ПЛМ включает в себя часть приложения 15 "Лакокрасочные материалы для защиты стальных и алюминиевых конструкций от коррозии" главы СНиП 2.03.11-85 и содержит 8 атрибутов. Ориентировочное число кортежей отношения - 1238. Отношение ПЛМ предназначено для определения кодов марки и состава лакокрасочного материала, типа связующего, примечания, адреса изготовителя и источника информации в зависимости от группы ЛКП и кода индекса покрытия. Атрибуты 12, 18B являются входными данными для поиска данных 18А, 20B, 21В, 22В, 23B, 25В в отношении. Атрибут 12 служит для связи с отношением СЗГ или СЗЖ. При вводе исходных данных последовательно просматриваются все кортежи отношения ПЛМ и выбираются те из них, которые удовлетворяют полученным значениям атрибутов 02, 18B из отношения СЗГ или СЗЖ. Атрибуты 18A, 18B представляют собой таблицу кодов индексов лакокрасочных материалов (табл. 1.11).

Таблица 1.11. Коды индексов лакокрасочных материалов

№ п/п

Значения индексов ЛКМ

Индекс покрытия

Х 15- код индекса покрытия


Покрытия:



1

 стойкие на открытом воздухе

A

81

2

 стойкие под навесом

AH

82

3

 стойкие в помещениях

П

83

4

 химически стойкие

X

84

5

 термостойкие

T

85

6

 маслостойкие

M

86

7

 водостойкие

B

87

8

 кислотостойкие

XK

88

9

 щелочестойкие

89

10

 бензостойкие

Б

90

11

 растворостойкие

P

94

12

 стойкие к действиям пониженной температуры

ПT

95

13

 грунтовочные

Г

91

14

 шпатлевочные

Ш

96


Рис. 1.4. Данные в отношении ОИП САПР "Противокоррозионная защита".

. Отношение ТИП содержит 2 атрибута. Ориентировочное число кортежей отношения - 94. Атрибут 20B является входным данным для поиска данных атрибута 20А и служит для связи с отношением ПЛМ. Атрибуты 20А, 20B представляют собой таблицу кодов типа связующих ЛКМ.

. Отношение ПРМ содержит 2 атрибута. Ориентировочное число кортежей отношения - 124. Атрибут 22B является входным данным для поиска данных атрибута 22А и служит для связи с отношением ПЛМ. Атрибуты 22А, 22B представляют собой таблицу кодов примечаний.

. Отношение СТВ содержит 2 атрибута. Ориентировочное число кортежей отношения - 1238. Атрибут 23B является входным данным для поиска данных атрибута 23А и служит для связи с отношением ПЛМ. Атрибуты 23А, 23B представляют собой таблицу кодов составов ЛКМ.

. Отношение ИСТ содержит 2 атрибута. Ориентировочное число кортежей отношения - 28. Атрибут 25B является входным данным для поиска данных атрибута 25А и служит для связи с отношением ПЛМ. Атрибуты 25А, 25B представляют собой таблицу кодов источников информации о ЛКМ.

. Отношение РУБ включает в себя прейскуранты на лакокрасочные материалы и содержит 5 атрибутов. Ориентировочное число кортежей отношения - 2586. Отношение РУБ предназначено для определения марки, ГОСТ (или стандарта), кода цвета и стоимости лакокрасочного материала в зависимости от кода марки материала. Атрибут 21В является входным данным для поиска данных атрибутов 19, 26B, 21А, 21C в отношении. Атрибут 21В служит для связи с отношением ПЛМ. Атрибут 21A, 21B представляет собой таблицу кодов марок ЛКМ. При вводе данных последовательно просматриваются все кортежи отношения РУБ и выбираются те из них, которые удовлетворяют полученному значению атрибута 21В из отношения ПЛМ.

. Отношение РСМ включает в себя информацию о кодах адресов изготовителей и расхода лакокрасочного материала в зависимости от кода материала и содержит 4 атрибута. Ориентировочное число кортежей отношения - 3223. Отношение РСМ предназначено для определения кода адреса изготовителя и расхода лакокрасочного материала. Атрибут 21В является входным данным для поиска данных 24В, 27B, 27А в отношении. Атрибут 21В служит для связи с отношением РУБ и ПЛМ. При вводе данных последовательно просматриваются все кортежи отношения РСМ и выбирается тот из них, который удовлетворяет полученному значению атрибута 21В из отношения ПЛМ.

. Отношение ЦВТ содержит 2 атрибута. Ориентировочное число кортежей отношения - 283. Атрибут 26B является входным данным для поиска данных атрибута 26А и служит для связи с отношением РУБ. Атрибуты 26А, 26B представляют собой таблицу кодов цветов ЛКМ.

. Отношение АДИ содержит 2 атрибута. Ориентировочное число кортежей отношения - 44. Атрибут 24B является входным данным для поиска данных атрибута 24А в отношении и служит для связи с отношением РСМ. Атрибуты 24А, 24B представляют собой таблицу кодов адресов заводов ЛКМ.

. Отношение СПР включает в себя список строительных работ, на которые должны рассчитывать затраты труда и содержит 3 атрибута. Ориентировочное число кортежей отношения - 1. Отношение СПР предназначено для ввода в РБД САПР - "Противокоррозионная защита" списка строительных работ, необходимых для проведения противокоррозионной защиты металлических конструкций. Атрибуты 52В, 43B являются входным данными для поиска данных атрибута 60 в отношении. Атрибут 43В служит для связи с отношением ЗМГ (или ЗМЖ), ЛКП, ГРН. При вводе исходных данных последовательно просматриваются все кортежи отношения СПР и выбираются те из них, которые удовлетворяют заданному исходному данному Х 16 и полученному значению атрибута 43В из отношений ЗМГ (или ЗМЖ), ЛКП и ГРН.

. Отношение КОЛ включает в себя объем строительных работ, на которые должны рассчитываться затраты труда и содержит 2 атрибута. Ориентировочное число кортежей отношения - 1. Отношение КОЛ предназначено для ввода в РБД САПР - "Противокоррозионная защита" объема строительных работ, необходимых для проведения противокоррозионной защиты металлических конструкций. Атрибут 60В является входным данным для поиска данных атрибута 61 в отношении. Атрибут 60 служит для связи с отношением СПР. При вводе исходных данных последовательно просматриваются все кортежи отношения КОЛ и выбираются те из них, которые удовлетворяют полученному значению атрибута 60 из отношения СПР.

. Отношение ТРН включает в себя таблицу 1 "Перечень республик, областей, краев и автономных республик" главы 3 СНиП IV-5-82 и содержит 4 атрибута. Ориентировочное число кортежей отношения - 67. Отношение ТРН предназначено для определения территориального района РФ, областей, краев и республик. Атрибут 52В является входным данным для поиска данных атрибутов 40, 52A, 53 в отношении. Атрибуты 52А, 52B представляют собой таблицу кодов территориального района РФ, областей, краев и республик (таблица 1.12). При вводе исходных данных последовательно просматриваются все кортежи отношения ТРН и выбирается тот из них, который удовлетворяет заданному значению исходного данного Х 16.

. Отношение СНП включает в себя таблицу "Единые районные единичные расценки" главы 2 СНиП IV-5-82 и содержит 12 атрибутов. Ориентировочное число кортежей отношения - 5968. Отношение СНП предназначено для определения затрат на противокоррозионную защиту строительных конструкций и оборудования. Атрибуты 40, 43B являются входными данными для поиска данных 41В, 42В, 44, 45, 46, 47, 48, 49, 50, 51 в отношении. Атрибут 40 служит для связи с отношением ТРН, а атрибут 43В - для связи с отношением СПР. При вводе исходных данных последовательно просматриваются все кортежи отношения СНП и выбираются те из них, которые удовлетворяют полученным значениям атрибутов 40, 43B из отношений ТРН и СПР.

. Отношение ПАР содержит 2 атрибута. Ориентировочное число кортежей отношения - 11. Атрибут 41В является входным данным для поиска данных атрибута 41А и служит для связи с отношением СНП. Атрибуты 41B, 41A представляют собой таблицу номеров и наименований параграфов таблицы "Единые районные единичные расценки" главы СНиП IV-5-82.

. Отношение ПДП содержит 2 атрибута. Ориентировочное число кортежей отношения - 44. Атрибуты 41B, 42B являются входными данными для поиска данных атрибута 42А и служат для связи с отношением СНП. Атрибуты 41В, 42B и 42A представляют собой таблицу номеров и наименований подпунктов таблицы "Единые районные единичные расценки" главы СНиП IV-5-82.

. Отношение НСР содержит 2 атрибута. Ориентировочное число кортежей отношения - 373. Атрибут 43B является входным данным для поиска данных атрибута 43А и служит для связи с отношением СНП. Атрибуты 43В, 43A представляют собой таблицу кодов наименований и характеристик строительных работ и конструкций таблицы "Единые районные единичные расценки" главы СНиП IV-5-82.

. Отношение ККР включает в себя таблицу "Коэффициенты к расценкам" главы СНиП IV-5-82 и содержит 7 атрибутов. Ориентировочное число кортежей отношения - 38. Отношение ККР предназначено для определения коэффициентов к расценкам. Атрибуты 54В, 59А, 59B являются входными данными для поиска данных атрибутов 55, 56, 57, 58 в отношении. Атрибуты 59А, 59B служат для связи с отношением НСР. При вводе исходных данных последовательно просматриваются все кортежи отношения ККР и выбираются те из них, которые удовлетворяют заданному исходному данному Х 17 и полученным значениям атрибута 43В из отношения НСР.

Таблица 1.12. Территориальные районы

Территориальный район

Наименование области, края, республики PФ

Х 16-код

1

Республика Татарстан

001

1

Республика Марий Эл

1

Республика Мордовия

003

1

Республика Башкортостан

004

1

Республика Чувашия

005

1

Астраханская область

006

1

Белгородская область

007

1

Брянская область

008

1

Владимирская область

009

1

Волгоградская область

010

1

Вологодская область

011

1

Воронежская область

012

1

Нижегородская область

013

1

Ивановская область

014

1

Тверская область

015

1

Калужская область

016

1

Кировская область

017

1

Костромская область

018

1

Самарская область

019

1

Курская область

020

1

Ленинградская область

021

1

Липецкая область

022

1

Московская область

023

1

Новгородская область

024

1

Орловская область

025

1

Пензенская область

026

1

Псковская область

027

1

Рязанская область

028

1

Саратовская область

029

1

Смоленская область

030

1

Тамбовская область

031

1

Тульская область

032

1

Ульяновская область

033

1

Ярославская область

034

2

Республика Карелия

041

2

Республика Коми

042

2

Архангельская область

043

2A

Мурманская область

044

3

Калининградская область

048

5

Краснодарский край

079

5

Ставропольский край

080

5

Ростовская область

081

7

Республика Удмуртия

085

7

Курганская область

086

7

Оренбургская область

087

7

Пермский край

088

7

Свердловская область

089

7

Челябинская область

090

8

Алтайский край

091

8

Красноярский край

092

8

Кемеровская область

093

8

Новосибирская область

094

8

Омская область

095

8

Томская область

096

8

Тюменская область

097

9

Иркутская область

100

10

Приморский край

102

10

Хабаровский край

103


35. Отношение УПК содержит 2 атрибута. Ориентировочное число кортежей отношения - 21. Атрибут 54B является входным данным для поиска данных атрибута 54А и служит для связи с отношением ККР. Атрибуты 54В, 54A представляют собой таблицу кодов условий применения коэффициентов к расценкам (табл. 1.13).

. Отношение ОИП содержит 3 атрибута. Ориентировочное число кортежей отношения - 21. Атрибут 18B является входным данным для поиска данных атрибутов 18А, 18С и служит для связи с отношением ЛКП, ГРН или ПЛМ. Атрибуты 18В, 18A представляют собой таблицу кодов индексов покрытия.

. Отношение ММП содержит 3 атрибута. Ориентировочное число кортежей отношения - 21. Атрибут 37B является входным данным для поиска данных атрибутов 37А, 38 и служит для связи с отношением ЛКП. Атрибуты 37В, 37A представляют собой таблицу кодов марки материала ЛКП.

. Отношение ММГ содержит 3 атрибута. Ориентировочное число кортежей отношения - 21. Атрибут 34B является входным данным для поиска данных атрибутов 34А, 35 и служит для связи с отношением ГРН. Атрибуты 34В, 34A представляют собой таблицу кодов марки материала грунтовки.

Таблица 1.13. Условия применения коэффициентов к расценкам

Х 17-код условия применения коэффициентов к расценкам

Условие применения коэффициентов к расценкам

№ расценок

Коэффициенты к




норме затрат труда

основной заработной плате

стоимости эксплуатации машин

стоимости материалов

3.01А

Футеровка сферических и конических поверхностей

1-95

1,3

1,3

1,3

1,01

3.01Б

Футеровка каналов, лотков, фундаментов, плинтусов

1-95

1,2

1,2

1,2

1,01

3.01В

Футеровка полов

1-95

0,9

0,9

-

-

3.02А

Оклейка рулонными материалами сферических и конических поверхностей

225-228 234-245

1,1

1,1

-

1,05

3.02Б

Оклейка рулонными материалами каналов, лотков, фундаментов

225-228 234-249

1,1

1,1

-

1,05

3.02В

Оклейка рулонными материалами полов

225-228 234-249

0,9

0,9

-

-

3.03А

Оклейка листовыми материалами сферических и конических поверхностей

229-233 250-253

1,7

1,7

-

1,05

3.03Б

Оклейка листовыми материалами каналов, лотков, фундаментов

229-233 250-253

1,5

1,5

-

1,05

3.03В

Оклейка листовыми материалами полов

229-233 250-253

0,8

0,8

-

-

3.04А

Гуммирование сферических и конических поверхностей

179-216

1,4

1,4

-

1,05

3.04Б

Гуммирование в условиях строительной площадки

179-216

1,1

1,1

-

-

3.05

Окраска решетчатых поверхностей

103-169

1,1

1,1

1,1

1,10

3.06

Металлизация в неповоротном положении

304-313 323-332 342-351 361-370

1,9

1,9

1,9

-

3.07

Горизонтальное положение оборудования

1-90 103-209 221-271

1,3

1,3

-

-

3.08

Диаметр (ширина) оборудования (конструкций) менее 1 м

1-90 103-209 221-271

1,2

1,2

-

-

3.09

Высота оборудования (конструкций) более 4 м при работе с лесов, подмостей, люлек и лестниц

1-372

1,1

1,1

-

-

3.10А

При футеровке на силикатной замазке и силикатном растворе с добавкой фурилового спирта к стоимости материалов добавлять, руб/кв.м: - для плиток

1-10

14,17

-

-

0,40

3.10Б

То же: - для кирпича плашмя

1-10

11,18

-

-

0,50

3.10В

То же: - для кирпича на ребро

1-10

12,19

-

-

0,70

3.10Г

То же: - для кирпича в кирпич

1-10

13

-

-

1,20


Расценки без изменений

1-372

1,0

1,0

1,0

1,00


Таблица 1.14. Влажностный режим помещений или зона влажности по СНиП II-3-79

Зона влажности (по СНиП II-3-79)

Х 3Относительная влажность воздуха

Сухая

0<Х 3≤60

Нормальная

60<Х 3≤75

Влажная

75<Х 3≤100


Таблица 1.15. Воздействие грунтов на металлические конструкции

Место расположения

Х 11 Среднегодовая температура воздуха в °С по СНиП 2.01.01-82

Х 12 Водородный показатель грунтовых вод, рН

Х 13 Суммарная концентрация сульфатов и хлоридов, г/дм³

Х 14 Код места расположения

Х 15 Код индекса покрытия

Ниже уровня грунтовых вод

-99<Х 11≤0 -99<Х 11≤0 -99<Х 11≤0 0<Х 11≤6 0<Х 11≤6 0<Х 11≤6 6<Х 11≤99 6<Х 11≤99 6<Х 11≤99

0<Х 12≤5 5<Х 12≤99 5<Х 12≤99 0<Х 12≤5 5<Х 12≤99 5<Х 12≤99 0<Х 12≤5 5<Х 12≤99 5<Х 12≤99

0<Х 13≤99 0<Х 13≤5 5<Х 13≤99 0<Х 13≤99 0<Х 13≤1 1<Х 13≤99 0<Х 13≤99 0<Х 13≤5 5<Х 13≤99

65 65 65 65 65 65 65 65 65

84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х)

Выше уровня грунтовых вод: при значениях удельного сопротивления грунтов до 20 Ом

0<Х 12≤5 5<Х 12≤99 5<Х 12≤99 0<Х 12≤5 5<Х 12≤99 5<Х 12≤99 0<Х 12≤5 5<Х 12≤99 5<Х 12≤99

0<Х 13≤99 0<Х 13≤5 5<Х 13≤99 0<Х 13≤99 0<Х 13≤1 1<Х 13≤99 0<Х 13≤99 0<Х 13≤5 5<Х 13≤99

66 67 68 66 67 68 66 67 68

84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х)

Выше уровня грунтовых вод: при значениях удельного сопротивления грунтов свыше 20 Ом

-99<Х 11≤0 -99<Х 11≤0 -99<Х 11≤0 0<Х 11≤6 0<Х 11≤6 0<Х 11≤6 6<Х 11≤99 6<Х 11≤99 6<Х 11≤99

0<Х 12≤5 5<Х 12≤99 5<Х 12≤99 0<Х 12≤5 5<Х 12≤99 5<Х 12≤99 0<Х 12≤5 5<Х 12≤99 5<Х 12≤99

0<Х 13≤99 0<Х 13≤5 5<Х 13≤99 0<Х 13≤99 0<Х 13≤1 1<Х 13≤99 0<Х 13≤99 0<Х 13≤5 5<Х 13≤99

69 70 71 69 70 71 69 70 71

84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х) 84 (Х)


4. Реализация задач по определению степени агрессивного воздействия эксплуатационных сред и способов защиты от коррозии металлических конструкций

Средства манипулирования данными позволяют получить из РБД САПР "Противокоррозионная защита" необходимую информацию, соответствующую исходным данным: степень агрессивного воздействия среды, способы защиты от коррозии, системы лакокрасочных покрытий, данные о лакокрасочных материалах и так далее.

Манипулирование данными - это процесс обмена данными между РБД и программой посредством СУБД.

Для получения нужной информации из РБД САПР "Противокоррозионная защита" необходимо определить исходные данные. Перечень входных данных РБД САПР "Противокоррозионная защита" приводится в таблице 1.16 (см. рис. 1.6 и 1.7).

Таблица 1.16. Входные данные РБД САПР "Противокоррозионная защита"

Обозначение входного данного

Наименование входного данного

Х 1

 Концентрация газа в мг/куб м

Х 2

 Код наименование газа

Х 3

 Относительная влажность воздуха

Х 4

 Код места расположения конструкций

Х 5

 Код твердой среды

Х 6

 Водородный показатель, рН

Х 7

 Суммарная концентрация сульфатов и хлоридов в г/куб дм

Х 8

 Код неорганической жидкой среды и грунта

Х 9

 Код органической жидкой среды

Х 10

 Код материала конструкций

Х 11

 Средняя годовая температура воздуха

Х 12

 Водородный показатель грунтовых вод, рН

Х 13

 Суммарная концентрация сульфатов и хлоридов грунтовых вод в г/куб дм

Х 14

 Код места расположения грунта

Х 15

 Индекс покрытия

Х 16

 Код республики, области, края и автономной республики

Х 17

 Код условия применения коэффициентов к расценкам

Х 18

 Рыночный коэффициент к расценкам до 1991 г


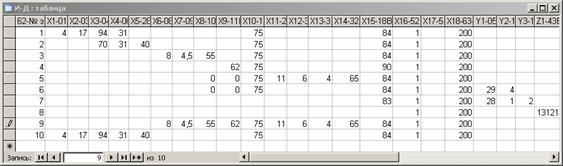

Рис. 1.6. Входные данные РБД САПР "Противокоррозионная защита".

Рис. 1.7. Входные данные РБД САПР "Противокоррозионная защита".

Исходные данные описывают 18 факторов. Из них Х1, Х2, Х3, Х4 определяют агрессивное воздействие газовой среды (см. табл. 1.3, 1,5 1.14), Х3, Х4, Х5 - агрессивное воздействие твердых сред (см. табл. 1.5, 1,6 1.14), Х6, Х7, Х8 - агрессивное воздействие неорганических жидких сред (см. табл. 1.9), Х9 - агрессивное воздействие органических жидких сред (см. табл. 1.10), Х11, Х12, Х13, Х14 - агрессивное воздействие грунтов (см. табл. 1.15), Х10 - материал металлических конструкций (см. табл. 1.7), Х15 - индекс покрытия (см. табл. 1.11), Х16 - территориальный район области, края и республики (см. табл. 1.12), Х17 - коэффициенты к расценкам (см. табл. 1.13), Х18 - рыночный коэффициент к расценкам 1991 года (см. табл. И-Д).

Для удобства ввода исходных данных разработана форма отношения И-Д (см. рис. 1.8).

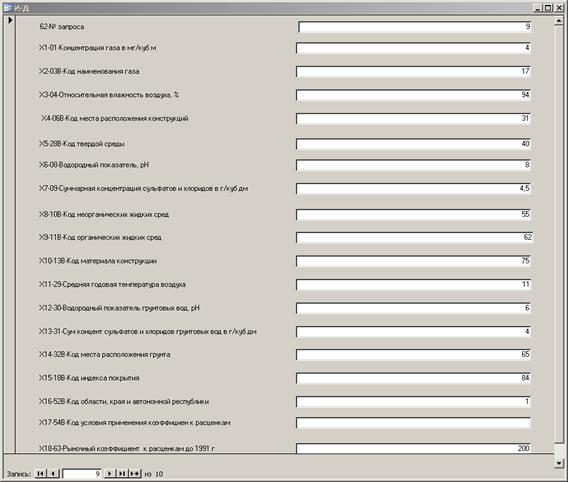

Рис. 1.8. Форма отношения И-Д.

Десять различных проблемных программ служат для выполнения различных запросов. Запросы предназначены для поиска в базе данных информации, отвечающей определенным критериям. Найденные записи, называемые результатами запроса, можно просматривать, редактировать и анализировать различными способами. Кроме того, результаты запроса могут использоваться в качестве основы для создания других объектов Access.

Первая проблемная программа (запрос 1) предназначена для определения способов защиты от коррозии и систем лакокрасочных покрытий металлических конструкций в агрессивных газовых средах (рис. 1.9).

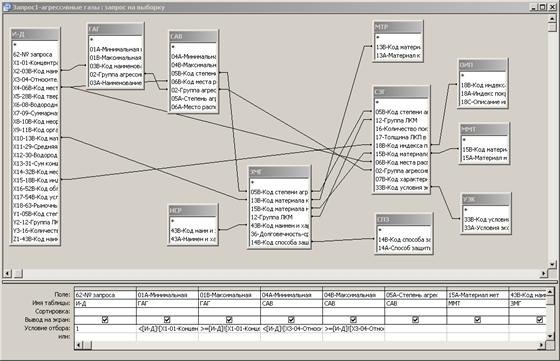

Рис. 1.9. Запрос 1 для определения способов защиты от коррозии и систем лакокрасочных покрытий металлических конструкций в агрессивных газовых средах.

Алгоритм выполнения задания первой проблемной программой состоит из следующих операций:

. Ввод исходных данных X1, X2, X3, X,4, X10.

. В отношении ГАГ по исходным данным Х 1 и Х 2 определяются значения атрибутов 02 - группа агрессивных газов и 03А - наименование газа. При этом удовлетворяются следующие соотношения:

A<X1≤01B и 03B=X2.

. По полученному в отношении ГАГ значению атрибута 02 осуществляется переход к отношению САВ.

. В отношении САВ по исходным данным Х3, Х4 и по значению атрибута 02(ГАГ) определяются значения атрибутов 05В - код степени агрессивного воздействия газовой среды, 05А - степень агрессивного воздействия газовой среды и 06А - место расположения конструкции. При этом удовлетворяются следующие соотношения:

A<Х 3≤04B, 06B=X4, 02(САВ)=02(ГАГ).

. По полученному в отношении САВ значению атрибута 05В осуществляется переход к отношению ЗМГ.

. В отношении ЗМГ по исходному данному Х 10 и по значению атрибута 05В(САВ) определяются значения атрибутов 15В - код материала конструкций после металлизации, 12 - группа лакокрасочных покрытий, 43В - код наименования и характеристики строительных работ и конструкций, 36 -долговечность (срок службы) покрытия и 14B - код способа защиты. При этом удовлетворяются следующие соотношения:

В=X10 и 05B(ЗМГ)=05B(САВ).

. По полученному в отношении САВ значению атрибута 02 и в отношении ЗМГ значениям атрибутов 05B, 15B, 12 осуществляется переход к отношению СЗГ.

. В отношении СЗГ по исходному данному Х 4 и по значениям атрибутов 05B(ЗМГ), 12(ЗМГ), 15B(ЗМГ), 02(САВ) определяются значения атрибутов 16 - количество покрывных слоев, 17 - толщина лакокрасочного покрытия, 18В - код индекса покрытия, 33B - код условия эксплуатации металлических конструкций. При этом удовлетворяются следующие соотношения:

B(СЗГ)=05B(ЗМГ), 12(СЗГ)=12(ЗМГ), 15B(СЗГ)=15B(ЗМГ), 06B(СЗГ)=X4 и 02(СЗГ)=02(САВ).

. В отношении МТР по исходному данному Х 10 определяется значение атрибута 13A - материал конструкций. При этом удовлетворяется следующее соотношение: 13B=X10.

. В отношении ММТ по значениям атрибута 15В определяется значение атрибута 15A - материал конструкции после металлизации. При этом удовлетворяется следующее соотношение:

B(ММТ)=15B(ЗМГ).

. Полученные результаты выполнения задания выдаются на печать в виде таблицы. Ниже приводится пример выполнения задания первой проблемной программой.

Запрос 1. Выдать варианты способов защиты металлических конструкций, изготовленных из углеродистой стали, эксплуатируемых внутри отапливаемых зданий при воздействии хлористого водорода концентрацией до 4 мг/куб.м и относительной влажности воздуха до 94 %.

Определяем исходные данные: Х1=4.00, Х2=17, Х3=94, Х4=31, Х10=75, Х15=84. При вводе этих исходных данных в ЭВМ первая проблемная программа для описанного запроса 1 выдает ответ (см. табл. 1.17 и рис. 1.10).

Таблица 1.17 Результаты выполнения задания первой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 1)

№ варианта

Степень агрессивного воздействия среды

Защита способом металлизации

Код наименования и характеристика строительных работ при металлизации

Долговечность металлического покрытия, год

Защита ЛКМ






Группа ЛКП

к-во покрывных слоев

Толщина ЛКП в мкм

Индекс покрытия

1

Среднеагрессивная

Горячее оцинкование δ=60 мкм

13-299

9,0

3

4

110

Х

2

Среднеагрессивная

Газотермическое напыление цинка δ=120 мкм

13-299

9,0

3

2

60

Х

3

Среднеа-рессивная

Газотермическое напыление алюминия δ=120 мкм

13-337

8,0

3

2

60

84

4

Среднеагрессивная

-

-

-

3

4

110

84



Рис. 1.10. Результаты выполнения задания первой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 1).

Вторая проблемная программа предназначена для определения способов защиты от коррозии и систем лакокрасочных покрытий металлических конструкций при воздействии агрессивных твердых сред (солей, аэрозолей и пыли) (см. рис. 1.11).

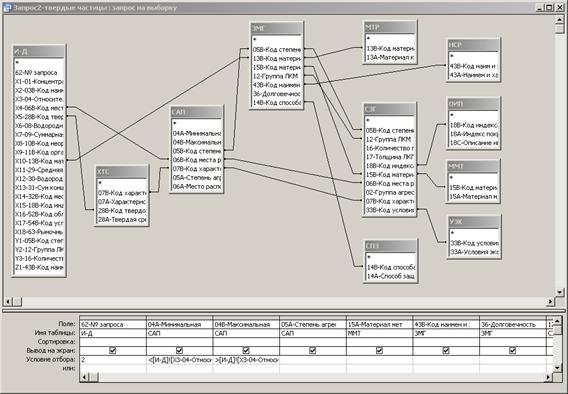

Рис.1.11. Запрос 2 для определения способов защиты от коррозии и систем лакокрасочных покрытий металлических конструкций при воздействии агрессивных твердых сред (солей, аэрозолей и пыли).

Алгоритм выполнения задания второй проблемной программой состоит из следующих операций:

. Ввод исходных данных Х3, X4, X5, X10.

. В отношении ХТС по исходному данному Х 5 определяются значения атрибутов 07B - код характеристики аэрозолей, солей, пыли, 07A - характеристика солей, аэрозолей и пыли и 28A - твердая среда. При этом удовлетворяется следующее соотношение:

B=X5.

. По полученному в отношении ХТС значению атрибута 07B осуществляется переход к отношению САП.

. В отношении САП по исходным данным Х 3 и Х 4 и по значению атрибута 07B(ХТС) определяются значения атрибутов 05B - код степени агрессивного воздействия твердой среды, 05A - степень агрессивного воздействия твердой среды и 06A - место расположения металлических конструкций. При этом удовлетворяются следующие соотношения:

A<X3≤04B, 06B=X4 и 07B(САП)= 07B(ХТС).

. По полученному в отношении САП значению атрибута 05B осуществляется переход к отношению ЗМГ.

. В отношении ЗМГ по исходному данному Х 10 и по значению атрибута 05В(САП) определяются значения атрибутов 15B - код материала конструкций после металлизации, 12 - группа лакокрасочных покрытий, 43B - код наименования и характеристики строительных работ и конструкций, 36 - долговечность (срок службы) покрытия и 14 - способ защиты. При этом удовлетворяются следующие соотношения:

B=X10 и 05B(ЗМГ)=05B(САП).

. По полученным в отношении САП значению атрибута 07В и в отношении ЗМГ значениям атрибутов 05B, 15B, 12 осуществляется переход к отношению СЗГ.

. В отношении СЗГ по исходному данному Х 4 и по значениям атрибутов 05B(ЗМГ), 12(ЗМГ), 15B(ЗМГ), 07B(САП) определяются значения атрибутов

- количество покрывных слоев,

- толщина лакокрасочного покрытия,

B - код индекса покрытия,

- условия эксплуатации металлических конструкций.

При этом удовлетворяются следующие соотношения:

B(СЗГ)=05B(ЗМГ), 12(СЗГ)=12(ЗМГ), 15(CЗГ)=15B(ЗМГ), 06B(СЗГ)=X4 и 07B(СЗГ)= 07(CАП).

. В отношении МТР по исходному данному Х 10 определяется значение атрибута 13A - материал конструкции. При этом удовлетворяется следующее соотношение: 13B=X10.

. В отношении ММТ по значению атрибута 15В определяется значение атрибута 15A - материал конструкции после металлизации. При этом удовлетворяется следующее соотношение:

B(ММТ)=15B(СЗГ).

. Полученные результаты выполнения задания выдаются на печать в виде таблицы.

Ниже приводится пример выполнения задания второй проблемной программой.

Запрос 2. Выдать варианты способов защиты металлических конструкций, изготовленных из углеродистой стали, эксплуатируемых внутри отапливаемых зданий при присутствии в воздухе твердых частиц (солей, аэрозолей и пыли) кода 40 (сульфат марганца) и при относительной влажности воздуха до 70 %.

Определяем исходные данные: Х3=70, Х4=31, Х5=40, Х10=75, Х15=84.

При вводе этих исходных данных в ЭВМ вторая проблемная программа для описанного запроса 2 выдает ответ (см. табл. 1.18 и рис. 1.12.).

Таблица 1.18. Результаты выполнения задания второй проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 2)

№ варианта

Степень агрессивного воздействия среды

Защита способом металлизации

Код наименования и характеристика строительных работ при металлизации

Долговечность металлического покрытия, год

Защита ЛКМ






группа ЛКП

К-во покрывных слоев

толщина ЛКП в мкм

код индекса покрытия

1

Среднеагрессивная

Горячее цинкование δ=60-100 мкм

13-299

9,0

3

4

110

84

2

Среднеагрессивная

Газотермическое напыление цинка δ=120-180 мкм

13-299

9,0

3

2

60

84

3

Среднеагрессивная

Газотермическое напыление алюминия δ=120-180 мкм

13-337

8,0

3

2

60

84

4

Среднеагрессивная

-

-

-

3

4

110

84



Рис. 1.12. Результаты выполнения задания второй проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 2).

Третья проблемная программа предназначена для определения способов защиты от коррозии и систем лакокрасочных покрытий металлических конструкций при воздействии агрессивных неорганических жидких сред (см. рис. 1.13).

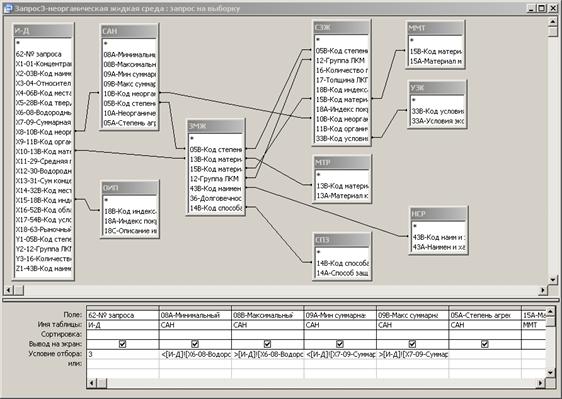

Рис.1.13. Запрос 3 для определения способов защиты от коррозии и систем лакокрасочных покрытий металлических конструкций при воздействии агрессивных неорганических жидких сред.

Алгоритм выполнения задания третьей проблемной программой состоит из следующих операций:

. Ввод исходных данных Х6, X7, X8, X10.

. В отношении САН по исходным данным X6, Х7 и Х8 определяются значения атрибутов 05B - код степени агрессивного воздействия неорганической жидкой среды, 10A - неорганическая жидкая среда и 05A - степень агрессивного воздействия неорганической жидкой среды. При этом удовлетворяются следующее соотношения:

А<X6≤08B, 09A<X7≤09B и 10B=X8.

. По полученному в отношении САН значению атрибута 05B осуществляется переход к отношению ЗМЖ.

. В отношении ЗМЖ по исходному данному Х 10 и по значению атрибута 05B(САН) определяются значения атрибутов: 15B - код материала конструкции после металлизации, 12 - группа лакокрасочных покрытий, 43В - код наименования и характеристики строительных работ и конструкций, 36 -долговечность (срок службы) покрытия и 14 - способ защиты. При этом удовлетворяются следующие условия:

В=X10 и 05B(ЗМЖ)=05B(САН).

. По полученным в отношении ЗМЖ значениям атрибутов 05B, 15B, 12 осуществляется переход к отношению СЗЖ.

. В отношении СЗЖ по исходным данным Х 8, Х 15 и по значениям атрибутов 05В(ЗМЖ), 12(ЗМЖ), 15В(ЗМЖ) определяются значения атрибутов

- количество покрывных слоев,

- толщина лакокрасочного покрытия,

B - код индекса покрытия,

- условия эксплуатации металлических конструкций.

При этом удовлетворяются следующие соотношения:

05B(СЗЖ)=05B(ЗМЖ), 12(СЗЖ)=12(ЗМЖ),

B(СЗЖ)=15B(ЗМЖ), 18A(CЗЖ)=Х 15 и 10B(СЗЖ)=Х 8.

. В отношении МТР по исходному данному Х 10 определяется значение атрибута 13A - материал конструкций. При этом удовлетворяется следующее соотношение:

B=X10.

. В отношении ММТ по значению атрибута 15В определяется значение атрибута 15A - материал конструкций после металлизации. При этом удовлетворяется следующее соотношение:

B(ММТ)=15B(ЗМЖ).

. Полученные результаты выполнения задания выдаются на печать в виде таблицы.

Ниже приводится пример выполнения задания третьей проблемной программой.

Запрос 3. Выдать варианты способов защиты металлических конструкций, изготовленных из углеродистой стали, эксплуатируемых при воздействии неорганической жидкой среды кода 55 (производственные воды без очистки), водородным показателем 8 рН и суммарной концентрацией сульфатов и хлоридов 4,5 г/куб.дм.

Определяем исходные данные: Х6=8, Х7=4,5, Х8=55, Х10=75, Х 15=84. При вводе этих исходных данных в ЭВМ третья проблемная программа для описанного запроса 3 выдает ответ (см. табл. 1.19 и рис. 1.14).

Рис. 1.14. Результаты выполнения задания третьей проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 3).

Четвертая проблемная программа предназначена для определения способов защиты от коррозии и систем лакокрасочных покрытий металлических конструкций при воздействии агрессивных органических жидких сред (см. рис. 1.15).

Таблица 1.19. Результаты выполнения задания третьей проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 3)

№ варианта

Степень агрессивного воздействия среды

Защита способом металлизации

Код наименования и характеристика строительных работ при металлизации

Долговечность металлического покрытия, год

Защита ЛКМ












группа ЛКП

к-во покрывных слоев

толщина ЛКП в мкм

код индекса покрытия

1

Среднеагрессивная

Газотермическое напыление цинка δ=120-180 мкм

13-299

9,0

3

2

80

84

2

Среднеагрессивная

Газотермическое напыление алюминия δ=120-180 мкм

13-337

8,0

3

2

80

84

3

Среднеагрессивная

-

-

-

3

4

130

84



Алгоритм выполнения задания четвертой проблемной программой состоит из следующих операций:

. Ввод исходных данных Х 9 и X10.

. В отношении САО по исходному данному Х 9 определяются значения атрибутов 05B - код степени агрессивного воздействия органической жидкой среды, 05A - степень агрессивного воздействия органической жидкой среды и 11A - органическая жидкая среда. При этом удовлетворяется следующее соотношение:

B=X9.

. По полученному в отношении САО значению атрибута 05B осуществляется переход к отношению ЗМЖ.

. В отношении ЗМЖ по исходному данному Х 10 и по значению атрибута 05B(САО) определяются значения атрибутов 15B - код материала конструкций после металлизации, 12 - группа лакокрасочных покрытий, 43В - код наименования и характеристики строительных работ и конструкций, 36 - долговечность (срок службы) покрытия, 14 - способ защиты. При этом удовлетворяются следующие соотношения:

В=X10, 05B(ЗМЖ)=05B(САО).

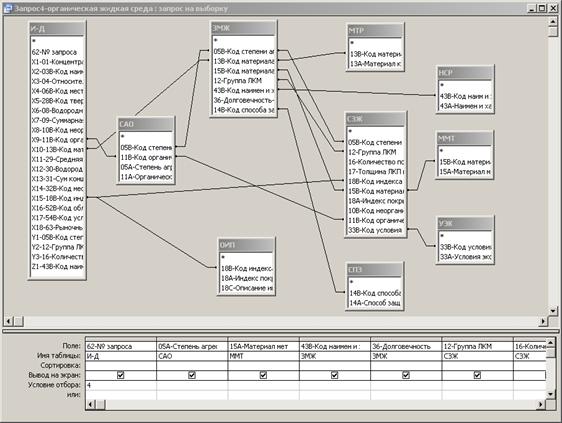

Рис. 1.15. Запрос 4 для определения способов защиты от коррозии и систем лакокрасочных покрытий металлических конструкций при воздействии агрессивных органических жидких сред.

. По полученным в отношении ЗМЖ значениям атрибутов 05B, 15B, 12 осуществляется переход к отношению СЗЖ.

. В отношении СЗЖ по исходным данным Х 9, Х 15 и по значениям атрибутов 05В(ЗМЖ), 12(ЗМЖ), 15В(ЗМЖ) определяются значения атрибутов 16 - количество покрывных слоев, 17 - толщина лакокрасочного покрытия, 18B - код индекса покрытия, 33 - условия эксплуатации металлических конструкций. При этом удовлетворяются следующие соотношения:

B(СЗЖ)=05B(ЗМЖ), 12(СЗЖ)=12(ЗМЖ), 15B(СЗЖ)=15B(ЗМЖ),

A(CЗЖ)=Х 15 и 11B(СЗЖ)=Х 9.

7. В отношении МТР по исходному данному Х 10 определяется значение атрибута 13A - материал конструкций. При этом удовлетворяется следующее соотношение: 13B=X10.

. В отношении ММТ по значениям атрибута 15В определяется значение атрибута 15A - материал поверхностного слоя. При этом удовлетворяется следующее соотношение:

B(ММТ)=15B(ЗМЖ).

. Полученные результаты выполнения задания выдаются на печать в виде таблицы.

Ниже приводится пример выполнения задания четвертой проблемной программой.

Запрос 4. Выдать варианты способов защиты металлических конструкций, изготовленных из углеродистой стали, эксплуатируемых при воздействии органической жидкой среды кода 62 (нефть и нефтепродукты).

Определяем исходные данные: Х9=62, Х10=75, Х15=90. При вводе этих исходных данных в ЭВМ четвертая проблемная программа для описанного запроса 4 выдает ответ (см. табл. 1.20 и рис. 1.16).

Таблица 1.20 Результаты выполнения задания четвертой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 4)

№ варианта

Степень агрессивного воздействия среды

Защита способом металлизации

Наименование и характеристика строительных работ

Долговечность покрытия, год

Защита ЛКМ






группа ЛКП

к-во покрывных слоев

толщина ЛКП в мкм

код индекса покрытия

1

Слабоагрессивная

-

Oклейка рубероидом и гидроизолом на нефтебитуме: в 1 слой

5

2

3

80

90

2

Слабоагрессивная

-

-

0,1

3

3

80

90

3

Слабоагрессивная

-

Oклейка рубероидом и гидроизолом на нефтебитуме: в 1 слой

5

3

3

80

90

4

Слабоагрессивная

-

-

0,1

2

3

80

90



Рис. 1.16. Результаты выполнения задания четвертой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 4).

Пятая проблемная программа предназначена для определения способов защиты от коррозии и систем лакокрасочных покрытий металлических конструкций, эксплуатируемых в грунтах (см. рис. 1.17).


Алгоритм выполнения задания пятой проблемной программой состоит из следующих операций:

. Ввод исходных данных Х8, X11, X12, X13, X14 и X10.

. В отношении САГ по исходным данным X11, X12, X13 и X14 определяются значения атрибутов 05B - кода степени агрессивного воздействия грунта, 32A - место расположения грунта и 05A - степень агрессивного воздействия грунта. При этом удовлетворяются следующие соотношения:

29A<X11≤29B, 30A<X12≤30B, 31A<X13≤31B и 32B=X14.

. По полученному в отношении САГ значению атрибута 05B осуществляется переход к отношению ЗМЖ.

. В отношении ЗМЖ по исходному данному Х 10 и по значению атрибута 05B(САГ) определяются значения атрибутов 15B - код материала конструкций после металлизации, 12 - группа лакокрасочных покрытий, 43В - код наименования и характеристики строительных работ и конструкций, 36 - долговечность (срок службы) покрытия, 14 - способ защиты. При этом удовлетворяются следующие соотношения:

В=X10, 05B(ЗМЖ)=05B(САГ).

. По полученным в отношении ЗМЖ значениям атрибутов 05B, 15B, 12 осуществляется переход к отношению СЗЖ.

. В отношении СЗЖ по исходным данным Х8, Х9, Х15 и по значениям атрибутов 05В(ЗМЖ), 12(ЗМЖ), 15В(ЗМЖ) определяются значения атрибутов 16 - количество покрывных слоев, 17 - толщина лакокрасочного покрытия, 18A - индекс покрытия, 33B - код условия эксплуатации металлических конструкций. При этом удовлетворяются следующие соотношения:

B(СЗЖ)=05B(ЗМЖ), 12(СЗЖ)=12(ЗМЖ), 15B(СЗЖ)=15B(ЗМЖ), 18B(CЗЖ)=Х 15, 10B(СЗЖ)=Х 8=0 и 11В(СЗЖ)=Х 9=0.

7. В отношении МТР по исходному данному Х 10 определяется значение атрибута 13A - материал конструкций. При этом удовлетворяется следующее соотношение:

B=X10.

. В отношении ММТ по значению атрибута 15В определяется значение атрибута 15A - материал поверхностного слоя. При этом удовлетворяется следующее соотношение:

B(ММТ)= 15B(ЗМЖ).

. Полученные результаты выполнения задания выдаются на печать в виде таблицы.

Ниже приводится пример выполнения задания пятой проблемной программой.

Запрос 5. Выдать варианты способов защиты металлических конструкций, изготовленных из углеродистой стали, эксплуатируемых в грунтах, при следующих исходных данных: Х 8=0, Х 9=0, Х 10=75, Х11=11, Х12=6, Х13=4, Х14=65, Х15=84.

При вводе этих исходных данных в ЭВМ пятая проблемная программа для описанного запроса 5 выдает ответ (см. табл. 1.21 и рис.1.18).

Рис.1.18. Результаты выполнения задания пятой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 5).

Таблица 1.21 Результаты выполнения задания пятой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 5)

№ варианта

Степень агрессивного воздействия среды

Защита способом металлизации

Код наименования и характеристика строительных работ при металлизации

Долговечность металлического покрытия, год

Защита ЛКМ






группа ЛКП

к-во покрывных слоев

толщина ЛКП в мкм

код индекса покрытия

1

Среднеагрессивная

Газотермическое напыление цинка δ=120-180 мкм

13-299

9,0

4

3

80

84

2

Среднеагрессивная

Газотермическое напыление алюминия δ=120-180 мкм

13-337

8,0

4

3

80

84

3

Среднеагрессивная

-

-

0,1

4

5

130

84

4

Среднеагрессивная

-

13-225

5

4

5

130

84



Шестая проблемная программа предназначена для получения необходимой информации о лакокрасочных материалах. Исходными данными для выполнения задания являются: Y1 - группа лакокрасочных материалов и Y2 - код индекса покрытия, значения которых определяются при выполнении одной из пяти предыдущих проблемных программ (см. рис. 1.19). Алгоритм выполнения задания шестой проблемной программой состоит из следующих операций:

. Ввод данных Y1 и Y2.

. В отношении ПЛМ по исходным данным Y1 и Y2 определяются значения атрибутов 18A - индекс покрытия, 20В - код типа связующего, 21В - код марки материала, 22B - код примечания, 23B - код состава материала и 25B - код источника информации. При этом удовлетворяются следующие соотношения: 12=Y1 и 18B=Y2.

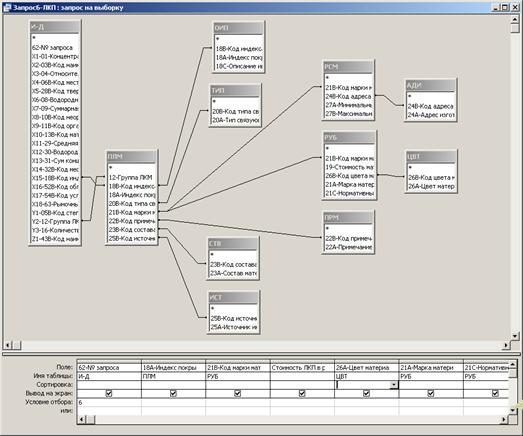

Рис.1.19. Запрос 6 для получения необходимой информации о лакокрасочных материалах.

. По полученному значению атрибута 21B осуществляется переход одновременно к двум отношениям РСМ и РУБ.

. В отношении РСМ по значению атрибута 21B определяются значения атрибутов 24B - код адреса изготовителя, 27А - минимальный расход материала и 27В - максимальный расход материала. При этом удовлетворяется следующее соотношение:

В(РСМ)=21B(ПЛМ).

. В отношении РУБ по значению атрибута 21B определяются значения атрибутов 19 - стоимость материала, 26В - код цвета материала, 21А - марка и ГОСТ материала. При этом удовлетворяется следующее соотношение:

В(РУБ)=21B(ПЛМ).

. В отношении ЦВТ по значению атрибута 26B определяется значение атрибута 26А - цвет материала. При этом удовлетворяется следующее соотношение:

В(ЦВТ)=26B(РУБ).

. В отношении АДИ по значению атрибута 24B определяется значение атрибута 24А - адрес изготовителя. При этом удовлетворяется следующее соотношение:

В(АДИ)=24B(РСМ).

. В отношении ТИП по значению атрибута 20B определяется значения атрибутов 20А - тип связующего. При этом удовлетворяется следующее соотношение:

В(ТИП)=20B(ПЛМ).

. В отношении ПРМ по значению атрибута 22B определяется значение атрибута 22А - примечание. При этом удовлетворяется следующее соотношение:

В(ПРМ)=22B(ПЛМ).

. В отношении СТВ по значению атрибута 23B определяется значение атрибута 23А - состав материала. При этом удовлетворяется следующее соотношение:

В(СТВ)=23B(ПЛМ).

. В отношении ИСТ по значению атрибута 25B определяется значение атрибута 25А - источник информации. При этом удовлетворяется следующее соотношение:

В(ИСТ)=25B(ПЛМ).

. Полученные результаты выполнения задания выдаются на печать в виде таблицы.

Ниже приводится пример выполнения задания шестой проблемной программой.

Запрос 6. Выдать информацию о ЛКМ группы 4, индекса покрытия Х.

Определяем исходные данные: Y2=4, Х 15=84. При вводе этих исходных данных в ЭВМ шестая проблемная программа для описанного запроса 6 выдает ответ (см. табл. 1.22 и рис. 1.20).

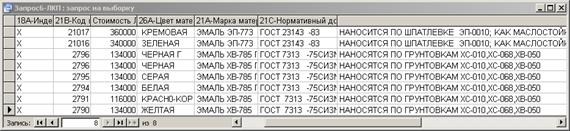

Рис.1.20. Результаты выполнения задания шестой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 6).

Таблица 1.22 Результаты выполнения задания шестой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 6)

№ варианта

Индекс покрытия

Код марки материала

Стоимость ЛКМ в руб/т

Цвет материала

Марка материала

Примечание

1

Х

21016

1700

зеленая

Эмаль ЭП-773 ГОСТ 23143-83

Наносится по шпатлевке ЭП-0010 и по металлу

2

Х

21017

1800

кремовая

Эмаль ЭП-773 ГОСТ 23143-83

Наносится по шпатлевке ЭП-0010 и по металлу


Седьмая проблемная программа предназначена для определения лакокрасочных материалов для защиты металлических конструкций от коррозии. Исходными данными для выполнения задания являются: X15 - код индекса покрытия, X16 - код области, края и автономной республики, X18 - рыночный коэффициент к расценкам до 1991 г., Y1 - код степени агрессивного воздействия среды, Y2 - группа лакокрасочных материалов, Y3 - количество покрывных слоев ЛКП, значения которых определяются при выполнении одной из пяти предыдущих проблемных программ (см. запросы 1-5) (см. рис. 1.21).

Алгоритм выполнения седьмой проблемной программой состоит из следующих операций:

. Ввод исходных данных X15, Y1, Y2 и Y3.

. В отношении ЛКП по исходным данным X15, Y1, Y2 и Y3 определяются значения атрибутов 18А - индекс покрытия, 37В - код марки материала ЛКП, 43B - код наименования и характеристики строительных работ, 36 - долговечность (срок службы) покрытия, 34B - код марки материала грунтовки. При этом удовлетворяются следующие соотношения:

B(ЛКП)=Y1, 12(ЛКП)=Y2, 18B(ЛКП)=X15 и 16(ЛКП)=Y3.

. По полученным значениям атрибутов 05B и 34В осуществляется переход к отношению ГРН.

. В отношении ГРН по значениям атрибутов 05B и 34B определяются значения атрибутов

- группа ЛКМ грунтовки,

А - индекс покрытия грунтовки,

В - код индекса покрытия грунтовки,

- количество покрывных слоев грунтовки,

В - код наименования и характеристики строительных работ и конструкций,

- долговечность (срок службы) покрытия грунтовки

B - код подготовки поверхности под окраску.

При этом удовлетворяются следующие соотношения:

B(ГРН)=05B(ЛКП) и 34B(ГРН)=34B(ЛКП).

Рис.1.21. Запрос 7 для определения лакокрасочных материалов для защиты металлических конструкций от коррозии.

. По полученному значению атрибута 37B(ЛКП) осуществляется переход к отношению ММП.

. В отношении ММП по значению атрибута 37B(ЛКП) определяются значения атрибутов 37A - марка материала ЛКП и 38 - нормативный документ ЛКП. При этом удовлетворяется следующее соотношение:

B(ММП)=37B(ЛКП).

. По полученному значению атрибута 34B(ГРН) осуществляется переход к отношению ММГ.

. В отношении ММГ по значению атрибута 34B(ГРН) определяются значения атрибутов 34А - марка материала грунтовки и 35 - нормативный документ грунтовки. При этом удовлетворяется следующее соотношение:

34B(ММГ)=34B(ГРН).

. В отношении ОИП по значению X15 определяются значения атрибутов 18А - индекс покрытия и 18С - описание индекса покрытия. При этом удовлетворяется следующее соотношение:

B(ОИП)=X15.

. В отношении НСР по значению атрибута 43B(ГРН) определяется значения атрибутов 43А - наименование и характеристика строительных работ и конструкций. При этом удовлетворяется следующее соотношение:

B(НСР)=43B(ГРН).

. Полученные результаты выполнения задания выдаются на печать в виде таблицы.

Ниже приводится пример выполнения задания седьмой проблемной программой.

Запрос 7. Выдать лакокрасочные материалы группы 1, индекса покрытия "П" и количества покрывных слоев - 2 для защиты металлических конструкций от коррозии, эксплуатируемых в слабоагрессивной среде.

Определяем исходные данные: Y1=28, Y2=1, Х 15=83 и Y3=2. При вводе этих исходных данных в ЭВМ седьмая проблемная программа для описанного запроса 7 выдает ответ (табл. 1.23 и рис. 1.22).

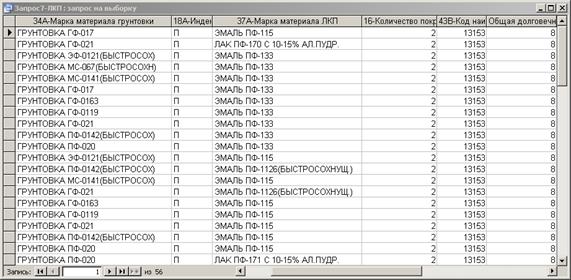

Рис.1.22. Результаты выполнения задания седьмой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 7).

Восьмая проблемная программа предназначена для определения расценок на строительные работы. Исходными данными для выполнения задания являются: Х 16 - код области, края и республики, X18 - рыночный коэффициент к расценкам до 1991 г., Z1 - код наименования и характеристики строительных работ и конструкций. Значения Z1 определяются при выполнении шести (запросы 1-5 и 7) предыдущих проблемных программ (см. рис. 1.23).

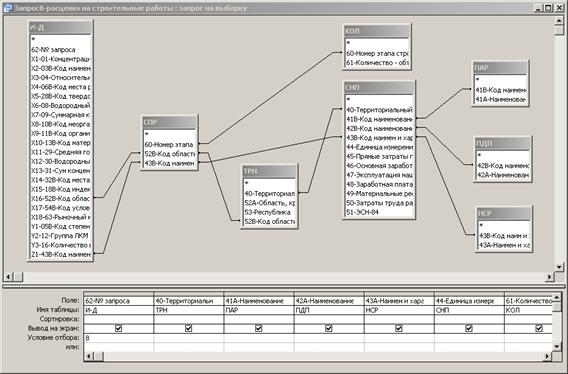

Рис.1.23. Запрос 8 для определения расценок на строительные работы.

Алгоритм выполнения задания восьмой проблемной программой состоит из следующих операций:

. Ввод исходных данных Х 16, X18 и Z1.

. В отношении СПР по исходным данным Х 16 и Z1 определяются значения атрибутов 60 - номер этапа строительных работ, 43В - код наименования и характеристики строительных работ и конструкций. При этом удовлетворяются следующие соотношения:

B=Z1 и 52B=Х 16.

. По полученному в отношении СПР значению атрибута 60 осуществляется переход к отношению КОЛ.

. В отношении КОЛ по значению атрибута 60(СПР) определяется значение атрибута 61 - количество (объем) строительных работ. При этом удовлетворяется следующее соотношение:

60(КОЛ) = 60(СПР).

. В отношении ТРН по исходному данному Х 16 определяются значения атрибутов 40- территориальный район, 52A - область, край, республика и 53 - республика. При этом удовлетворяется следующее соотношение:

B(TPH)=Х 16.

. По полученным в отношении СПР значению атрибута 43B и в отношении ТРН значению атрибута 40 осуществляется переход к отношению СНП.

Таблица 1.23 Результаты выполнения задания седьмой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 7)

Марка материала грунтовки

Лакокрасочные покрытия

Общая долговечность покрытия, год


Индекс покрытия

марка материала ЛКП

количество покрывных слоев

код наименования строительных работ


Грунтовка: ГФ-017

П

Эмаль ПФ-115

2

13153

8

ГФ-021

П

Лак ПФ-170 с 10-15% ал. пудр.

2

13153

8

ЭФ-0121 (быстросох.)

П

Эмаль ПФ-133

2

13153

8

MC-067 (быстросох.)

П

Эмаль ПФ-133

2

13153

8

MC-0141 (быстросох.)

П

Эмаль ПФ-133

2

13153

8

ГФ-017

П

Эмаль ПФ-133

2

13153

8

ГФ-0163

П

Эмаль ПФ-133

2

13153

8

ГФ-0119

П

Эмаль ПФ-133

2

13153

8

ГФ-021

П

Эмаль ПФ-133

2

13153

8


. В отношении СНП по значению атрибутов 43В(СПР), 40(ТРН) определяются значения атрибутов 41В - код наименования параграфа, 42В - код наименования подпункта, 44 - единица измерения, 45 - прямые затраты по территориальному району, 46 - основная заработная плата рабочих, 47 - эксплуатация машин, 48 - заработная плата рабочих, обслуживающих машин, 49 - материальные ресурсы, 50 - затраты труда рабочих и 51 - ЭСН-84. При этом удовлетворяются следующие соотношения:

B(СНП)=43B(СПР) и 40(СНП)=40(ТРН).

. По полученному в отношении СНП значению атрибута 41B осуществляется переход к отношению ПАР.

. В отношении ПАР по значению атрибута 41В(СНП) определяется значение атрибута 41A - наименование параграфа. При этом удовлетворяется следующее соотношение:

B(ПАР)=41В(СНП).

. По полученным в отношении СНП значениям атрибутов 41B, 42B осуществляется переход к отношению ПДП.

. В отношении ПДП по значениям атрибутов 41В(СНП) и 42B(СНП) определяется значение атрибута 42A - наименование подпункта. При этом удовлетворяется следующее соотношение:

B(ПДП)=41В(СНП).

. По полученному в отношении СНП значению атрибута 43B осуществляется переход к отношению НСР.

. В отношении НСР по значению атрибута 43В(СНП) определяется значение атрибута 43A - наименование и характеристика строительных работ и конструкций. При этом удовлетворяется следующее соотношение:

43B(НСР)=43В(СНП).

. Полученные результаты выполнения задания выдаются на печать в виде таблицы.

Ниже приводится пример выполнения задания восьмой проблемной программой.

Запрос 8. Выдать расценки на строительную работу кода 13-121 для Республики Татарстан.

Определяем исходные данные: X16=1, X18=200, Z1=13121. При вводе этих исходных данных в ЭВМ восьмая проблемная программа для описанного запроса 8 выдает ответ (см. табл. 1.24 и рис. 1.24).

Рис.1.24. Результаты выполнения задания восьмой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 8).

Девятая проблемная программа предназначена для определения способов защиты от коррозии, систем лакокрасочных покрытий металлических конструкций и необходимой информации о лакокрасочных материалах при воздействии агрессивных органических и (или) неорганических жидких сред, эксплуатируемых в грунтах (см. рис. 1.25).

Алгоритм выполнения задания девятой проблемной программой состоит из следующих операций:

. Ввод исходных данных Х6, Х7, Х8, Х9, Х10, X11, X12, X13, X14, X15, Х16 и Х18.

. По исходным данным Х6, Х7 и Х8 определяется значение атрибута 05В - код степени агрессивного воздействия неорганической жидкой среды (см. 2-3 операции третьей проблемной программы).

Таблица 1.24. Результаты выполнения задания восьмой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 8)

Территориальный район

1

Наименование параграфа

Покрытия грунтовками, эмалями, лаками

Наименование подпункта

Огрунтовка металлических поверхностей

Код наименования и характеристики строительных работ и конструкций

13121

Наименование и характеристика строительных работ и конструкций

Огрунтовка поверхностей за первый и за каждый последующий раз грунтовкой: ГФ-021

Еденица измерения, кв.м

100

Количество (объем) строительных работ

100

Прямые затраты по территориальному району, руб.

1542

Основная заработная плата рабочих, руб.

410

Эксплуатация машин, руб.

40

Заработная плата рабочих, обслуживающих машины, руб.

12

Материальные ресурсы, руб.

1092

Затраты труда рабочих, чел.-час.

3,1

ЭСН-84

15-6


. По исходному данному Х 9 определяется значение атрибута 05В - код степени агрессивного воздействия органической жидкой среды (см. 2-3 операции четвертой проблемной программы).

. По исходным данным Х11, Х12, Х13 и Х14 определяется значение атрибута 05В - код степени агрессивного воздействия грунта (см. 2-3 операции пятой проблемной программы).

. Сравниваются значения атрибута 05В, полученные для неорганической и органической жидкой среды и грунта, и выбирается из них та среда, которая имеет большее значение атрибута 05В.

. По максимальному значению атрибута 05B осуществляется переход к отношению ЗМЖ.

. В отношении ЗМЖ по исходному данному Х 10 и по максимальному значению атрибута 05B определяются значения атрибутов 15B - код материала конструкций после металлизации, 12 - группа лакокрасочных покрытий, 43В - код наименования и характеристики строительных работ и конструкций, 36 - долговечность (срок службы) покрытия, 14 - способ защиты. При этом удовлетворяются следующие соотношения:

В=X10, 05B(ЗМЖ)=05B(САГ).

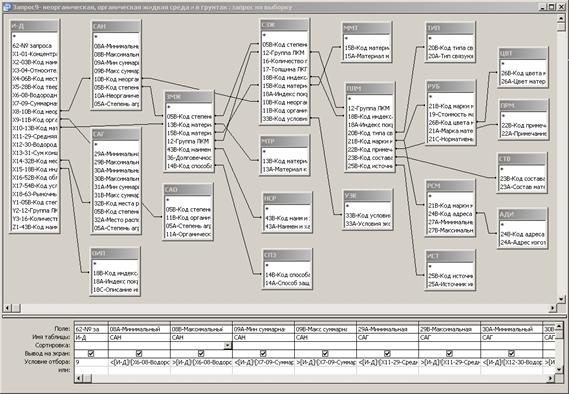

Рис.1.25. Запрос 9 для определения способов защиты от коррозии, систем лакокрасочных покрытий металлических конструкций и необходимой информации о лакокрасочных материалах при воздействии агрессивных органических и (или) неорганических жидких сред, эксплуатируемых в грунтах.

8. По полученным в отношении ЗМЖ значениям атрибутов 05B, 15B, 12 осуществляется переход к отношению СЗЖ.

. В отношении СЗЖ по исходным данным Х8, Х9, Х15 и по значениям атрибутов 05В(ЗМЖ), 12(ЗМЖ), 15В(ЗМЖ) определяются значения атрибутов 16 - количество покрывных слоев, 17 - толщина лакокрасочного покрытия, 18A - индекс покрытия, 33B - код условия эксплуатации металлических конструкций. При этом удовлетворяются следующие соотношения:

B(СЗЖ)=05B(ЗМЖ), 12(СЗЖ)=12(ЗМЖ), 15B(СЗЖ)=15B(ЗМЖ), 18B(CЗЖ)=Х15, 10B(СЗЖ)=Х8 и 11В(СЗЖ)=Х9.

. В отношении МТР по исходному данному Х 10 определяется значение атрибута 13A - материал конструкций. При этом удовлетворяется следующее соотношение: 13B=X10.

. В отношении ММТ по значению атрибута 15В определяется значение атрибута 15A - материал поверхностного слоя. При этом удовлетворяется следующее соотношение:

B(ММТ)=15B(ЗМЖ).

. По полученному в отношении CЗЖ значениям атрибутов 12 и 18B осуществляется переход к отношению ПЛМ.

. В отношении ПЛМ по значениям атрибутов 12 и 18B определяются значения атрибутов 18A - индекс покрытия, 20В - код типа связующего, 21В - код марки материала, 22B - код примечания, 23B - код состава материала и 25B - код источника информации. При этом удовлетворяются следующие соотношения:

(ПЛМ)=12(СЗЖ) и 18B(ПЛМ)=18B(СЗЖ).

. По полученному значению атрибута 21B осуществляется переход одновременно к двум отношениям РСМ и РУБ.

. В отношении РСМ по значению атрибута 21B определяются значения атрибутов 24B - код адреса изготовителя, 27А - минимальный расход материала и 27В - максимальный расход материала. При этом удовлетворяется следующее соотношение:

В(РСМ)=21B(ПЛМ).

. В отношении РУБ по значению атрибута 21B определяются значения атрибутов 19 - стоимость материала, 26В - код цвета материала, 21А - марка и 21С - ГОСТ материала. При этом удовлетворяется следующее соотношение:

В(РУБ)=21B(ПЛМ).

. В отношении ЦВТ по значению атрибута 26B определяется значение атрибута 26А - цвет материала. При этом удовлетворяется следующее соотношение:

В(ЦВТ)=26B(РУБ).

. В отношении АДИ по значению атрибута 24B определяется значение атрибута 24А - адрес изготовителя. При этом удовлетворяется следующее соотношение:

В(АДИ)=24B(РСМ).

. В отношении ТИП по значению атрибута 20B определяется значения атрибутов 20А - тип связующего. При этом удовлетворяется следующее соотношение:

В(ТИП)=20B(ПЛМ).

. В отношении ПРМ по значению атрибута 22B определяется значение атрибута 22А - примечание. При этом удовлетворяется следующее соотношение:

В(ПРМ)=22B(ПЛМ).

. В отношении СТВ по значению атрибута 23B определяется значение атрибута 23А - состав материала. При этом удовлетворяется следующее соотношение:

В(СТВ)=23B(ПЛМ).

. В отношении ИСТ по значению атрибута 25B определяется значение атрибута 25А - источник информации. При этом удовлетворяется следующее соотношение:

В(ИСТ)=25B(ПЛМ).

. Полученные результаты выполнения задания выдаются на печать в виде таблицы.

Ниже приводится пример выполнения задания девятой проблемной программой.

Запрос 9. Выдать варианты способов защиты металлических конструкций, изготовленных из углеродистой стали, при воздействии агрессивных органической жидкой среды кода 62 (нефть и нефтепродукты) и (или) неорганической жидкой среды кода 55 (производственные воды без очистки), водородным показателем 8 рН и суммарной концентрацией сульфатов и хлоридов 4,5 г/куб.дм. эксплуатируемых в грунтах.

Определяем исходные данные: Х6=8, Х7=4.5, Х8=55, Х9=62, Х10=75, Х11=11, Х12=6, Х13=4, Х14=65, Х15=84. При вводе этих исходных данных в ЭВМ девятая проблемная программа для описанного запроса 9 выдает ответ (см. табл. 1.25 и рис. 1.26).

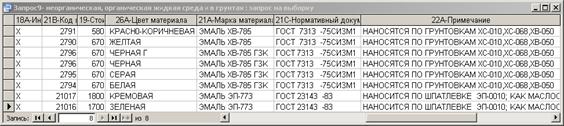

Рис.1.26. Результаты выполнения задания девятой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 9).

. Оптимизация проектирования противокоррозионной защиты металлических конструкций

Выбранный способ защиты от коррозии должен удовлетворять следующим критериям:

прямые затраты по территориальному району (атрибут 45) должны быть как можно меньше;

долговечность покрытия (атрибут 36) как можно больше.

Таким образом, используя алгоритмы выполнения заданий девяти выше изложенных проблемных программ, можно составить более сложные проблемные программы, которые позволяют оптимизировать проектирование противокоррозионной защиты металлических конструкций в реляционной базе данных САПР "Противокоррозионная защита".

Таблица 1.25 Результаты выполнения задания девятой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 9)

№ варианта

Код марки материала

Стоимость материала в руб/т

Цвет материала

Марка материала

Нормативный документ на материал

Примечание

1

2791

580

KPACH0-KOPИЧHEBAЯ

ЭMAЛЬ XB-785

ГOCT 7313-75 с изм.1

HAHOCЯTCЯ ПO ГPУHTOBKAM XC-010, XC-068, XB-050

2790

670

ЖEЛTAЯ

ЭMAЛЬ XB-785

ГOCT 7313-75 с изм.1

HAHOCЯTCЯ ПO ГPУHTOBKAM XC-010, XC-068, XB-050

3

2796

670

ЧEPHAЯ Г

ЭMAЛЬ XB-785 ГЗK

ГOCT 7313-75 с изм.1

HAHOCЯTCЯ ПO ГPУHTOBKAM XC-010, XC-068, XB-050

4

2796

670

ЧEPHAЯ

ЭMAЛЬ XB-785 ГЗK

ГOCT 7313-75 с изм.1

HAHOCЯTCЯ ПO ГPУHTOBKAM XC-010, XC-068, XB-050

5

2795

670

CEPAЯ

ЭMAЛЬ XB-785 ГЗK

ГOCT 7313-75 с изм.1

HAHOCЯTCЯ ПO ГPУHTOBKAM XC-010, XC-068, XB-050

6

2794

670

БEЛAЯ

ЭMAЛЬ XB-785 ГЗK

ГOCT 7313-75 с изм.1

HAHOCЯTCЯ ПO ГPУHTOBKAM XC-010, XC-068, XB-050

7

21017

1800

KPEMO-BAЯ

ЭMAЛЬ ЭП-773

ГOCT 23143-83

HAHOCИTCЯ ПO ШПATЛEBKE ЭП-0010; KAK MACЛOCTOЙKAЯ - БEЗ ГPУHTOBKИ

8

21016

1700

ЗEЛEHAЯ

ЭMAЛЬ ЭП-773

ГOCT 23143-83

HAHOCИTCЯ ПO ШПATЛEBKE ЭП-0010; KAK MACЛOCTOЙKAЯ - БEЗ ГPУHTOBKИ



Десятая проблемная программа (запрос 10) предназначена для определения оптимальных защитных покрытий металлических конструкций при воздействии агрессивных газовых и твердых сред (солей, аэрозолей и пыли) (см. рис. 1.27 и 1.28).

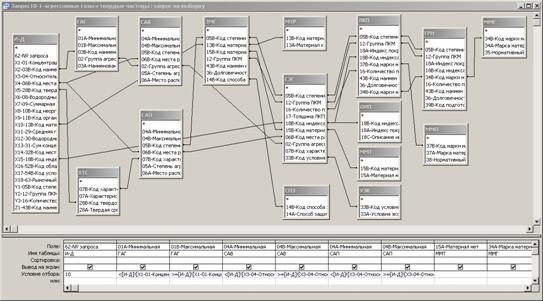

Рис.1.27. Запрос 10-1 для определения оптимальных защитных покрытий.

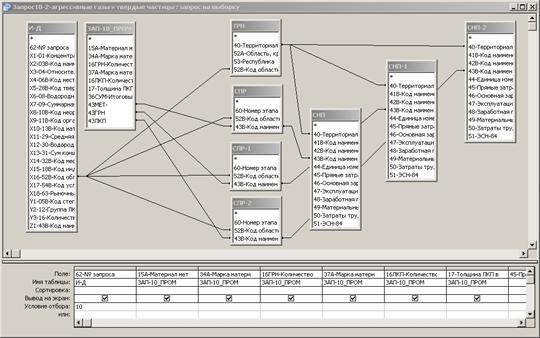

Рис.1.28. Запрос 10-2 для определения оптимальных защитных покрытий.

Алгоритм десятой проблемной программы для выполнения данного задания состоит из следующих операций:

. Ввод исходных данных: Х1, Х2, Х3, Х4, Х5, Х10, Х15, Х16, Х18.

. По исходным данным Х1, Х2, Х3 и Х4 определяется значение атрибута 05В - код степени агрессивного воздействия газовой среды (см. 2-4 операции первой проблемной программы).

. По исходным данным Х3, Х4 и Х5 определяется значение атрибута 05В - код степени агрессивного воздействия твердой среды (см. 2-4 операции второй проблемной программы).

. Сравниваются значения атрибута 05В, полученные для газовой и твердой сред, и выбирается из них та среда, которая имеет большее значение атрибута 05В.

. Если атрибут 05В имеет максимальное значение для газовой среды, то выполняются операции 5-10 первой проблемной программы.

. Если атрибут 05В имеет максимальное значение для твердой среды, то выполняются операции 5-10 второй проблемной программы.

. По полученным из отношения "СЗГ" значениям атрибутов 05B, 12, 18B и 16 определяются системы лакокрасочных покрытий для защиты металлических конструкций от коррозии. При этом выполняются операции 2-4 седьмой проблемной программы, где Y1=05B, Y2=12, X15=18B и Y3=16.

. По исходному данному Х 16 и полученным из отношений "ЗМГ", "ЛКП" и "ГРН" значений атрибута 43B определяются расценки на выполнение противокоррозионных (металлизационных, грунтовочных и лакокрасочных) покрытий. При этом выполняются операции 2-13 восьмой проблемной программы, где Х16=1, Х18=200 и Z1=43B.

. Для различных вариантов систем противокоррозионных покрытий определяются суммарные значения их долговечности и прямых затрат по территориальному району и средние годовые затраты на выполнение ремонтных работ.

. Варианты систем противокоррозионных покрытий перестраиваются в порядке возрастания их средних годовых затрат (отношение атрибутов 45/36).

. Из полученных результатов выбираются первые двадцать вариантов противокоррозионных покрытий металлических конструкций.

Полученные 20 вариантов выполнения задания выдаются на печать в виде таблицы.

Ниже приводится пример выполнения задания десятой проблемной программой.

Запрос 10. Для металлических конструкций, расположенных в Республики Татарстан, изготовленных из углеродистой стали и эксплуатируемых внутри отапливаемых зданий при воздействии хлористого водорода концентрацией до 4 мг/куб.м, относительной влажности воздуха до 94% и при присутствии в воздухе твердых частиц кода 40 (сульфат марганца) требуется определить системы защитных покрытий и выдать из них 20 вариантов на печать в порядке возрастания средних годовых затрат на проведение противокоррозионных работ.

Определяем исходные данные: Х1=4.00; Х2=17; Х3=94; Х4=31; Х5=40; Х10=75; Х15=84; Х16=1; Х18=200. При вводе этих исходных данных в ЭВМ десятая проблемная программа для описанного запроса 10 выдает ответ (см. табл. 1.26 и рис. 1.29, 1.30).

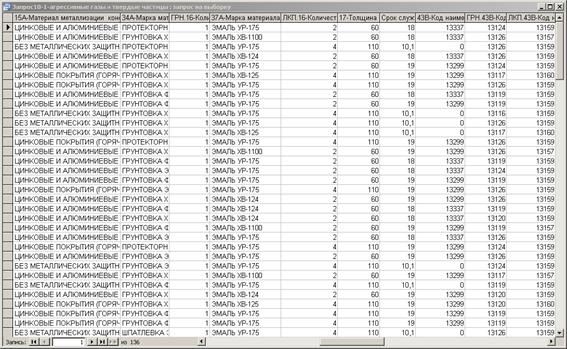

Рис.1.29. Результаты выполнения задания десятой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 10-1).

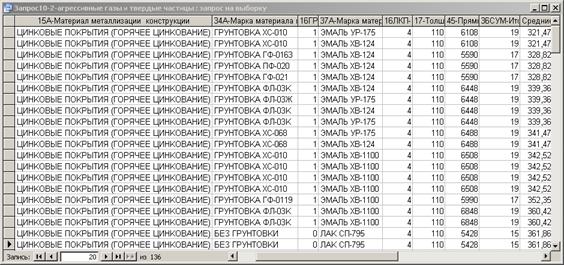

Рис.1.30. Результаты выполнения задания десятой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 10-2).

Таблица 1.26 Результаты выполнения задания десятой проблемной программой САПР "Противокоррозионная защита" (ответ на запрос 10)

№ варианта

Защита способом металлизации

Грунтовка

Покрытие

Общая толщина ЛКП, мкм

Прямые затраты по территориальному району, руб.

Срок службы покрытия, год

Средние годовые затраты, руб/год











марка материала

к-во слоев

марка материала

к-во слоев





1

Цинковые покрытия (горячее оцинкование)

Грунтовка: XC-010

1

Эмаль: УP-175

4

110

6108

19

321,47

2

- " -

XC-010

1

XB-124

4

110

6108

19

321,47

3

- " -

ГФ-0163

1

XB-124

4

110

5590

17

328,82

4

- " -

ПФ-020

1

XB-124

4

110

5590

17

328,82

5

- " -

ГФ-021

1

XB-124

4

110

5590

17

328,82

6

- " -

ФЛ-03K

1

XB-124

4

110

6488

17

339,36

7

- " -

ФЛ-03Ж

1

УP-175

4

110

6488

19

339,36

8

- " -

ФЛ-03K

1

XB-124

4

110

6488

19

339,36

9

- " -

ФЛ-03K

1

УP-175

4

110

6488

19

339,36

10

- " -

XC-068

1

УP-175

4

110

6488

19

341,47

11

- " -

XC-068

1

XB-124

4

110

6488

19

341,47

12

- " -

XC-010

1

XB-1100

4

110

6508

19

342,52

13

- " -

XC-010

1

XB-1100

4

110

6508

19

342,52

14

- " -

XC-010

1

XB-1100

4

110

6508

19

342,52

15

- " -

XC-010

1

XB-1100

4

110

6508

19

342,52

16

- " -

ГФ-0119

1

XB-1100

4

110

5990

17

352,35

17

- " -

ФЛ-03K

1

XB-1100

4

110

6848

19

360,42

18

- " -

ФЛ-03K

1

XB-1100

4

110

6848

19

360,42

19

- " -

Без грунтовки

0

Лак CП-795

4

110

5428

15

361,86

20

- " -

Без грунтовки

0

Лак CП-795

4

110

5428

15

361,86

Выводы


. В данной работе САПР "Противокоррозионная защита" разработана в среде СУБД Microsoft Access. Access одна из самых мощных программ управления базами данных. К тому же Access является одной из самых удобных и простых приложений Microsoft Office.

. Реляционная база данных (РБД) содержит следующие данные:

степень агрессивного воздействия газов, твердых сред (солей, аэрозолей и пыли), неорганических и органических жидких сред, грунтов на металлические конструкции;

способы защиты от коррозии металлических конструкций методами металлизации и лакокрасочными покрытиями;

системы лакокрасочных покрытий (группа, индекс, число покрывных слоев, общая толщина лакокрасочного покрытия);

лакокрасочные материалы для защиты металлических конструкций (марка материала, тип связующего лакокрасочного материала, нормативный документ, цвет и стоимость лакокрасочного покрытия);

общие данные о лакокрасочных материалах (расход материала, адрес изготовителя, источник информации и примечания по использованию лакокрасочных материалов);

единые районные единичные расценки на проведение противокоррозионных работ, территориальные районы и коэффициенты к расценкам;

долговечность (срок службы) защитных покрытий в зависимости от степени агрессивного воздействия среды.

. Данными для РБД САПР "Противокоррозионная защита" являются:

глава СНиП 2.03.11-85 "Строительные нормы и правила. Защита строительных конструкций от коррозии",

сборник 13 единых районных единичных расценок на строительные конструкции и работы СНиП IV-5-82 "Защита строительных конструкций и оборудования от коррозии",

прейскуранты на лакокрасочные материалы и другие литературные источники, которые хранятся в виде тридцати восьми отношений.

. Исходными данными для реализации запросов являются:

материал конструкций и место их расположения;

температурно - влажностный режим;

характеристика твердых сред (солей, аэрозолей и пыли);

воздействие органических, неорганических жидких сред и грунтов;

водородный показатель рН;

суммарная концентрация сульфатов и хлоридов;

территориальный район и коэффициенты к расценкам.

. Средства манипулирования данными позволяют получить из РБД необходимую информацию, соответствующую исходным данным:

степень агрессивного воздействия среды;

способы защиты от коррозии;

системы лакокрасочных покрытий;

данные о лакокрасочных материалах;

расценки на проведение противокоррозионных работ в зависимости от территориального района;

сроки службы защитных покрытий;

средние годовые затраты на всевозможные варианты защитных покрытий и т.д.

. САПР "Противокоррозионная защита" позволяет оптимизировать проектирование противокоррозионной защиты металлических конструкций. Выбранный способ защиты от коррозии должен удовлетворять следующим критериям:

прямые затраты по территориальному району (атрибут 45) должны быть как можно меньше;

долговечность покрытия (атрибут 36) как можно больше.

Литература

2 Гатауллин И.Н. САПР - Противокоррозионная защита //Промышленное строительство. - 1990. - № 4. - C. 18.

3 Гатауллин И.Н., Якупов Н.М., Чайковский В.Г. САПР-"Противокоррозионная защита" и анализ работы конструкций, подверженных коррозионному износу. //Журнал "Вестник". №4. -Казань, -1997. - С. 12-14.

4 СНиП 2.03.II-85. Защита строительных конструкций от коррозии /Госстрой СССР. - М.: ЦИТП Госстроя СССР, 1986. -48с.

5 Якупов Н.М., Гатауллин И.Н., Хисматуллин Р.Н. Обследование, анализ и прогнозирование долговечности строительных конструкций и рекомендации по их восстановлению. Методическое руководство. - Казань: ИММ РАН, 1996. - 208 с.

Похожие работы на - САПР 'Противокоррозионная защита'



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
