Личный кабинет врача (фельдшера) станции скорой медицинской помощи
Отчет по преддипломной практике
Личный
кабинет врача (фельдшера) станции скорой медицинской помощи
Введение
Сотрудники скорой медицинской помощи
ежедневно выполняют обслуживание по вызовам, совершая от 8 до 15 выездов за
смену.
Каждый вызов сотрудников скорой
помощи сопровождается двумя документами: картой вызова и сигнальным или
сопроводительным листами.
Карта вызова скорой медицинской
помощи является объемным документом, имеющим большое количество параметров,
который заполняется вручную сотрудником скорой помощи при оформлении каждого
вызова, что является сложным и трудоемким процессом. Если больному в процессе
вызова назначено оказание помощи «транспортировка для госпитализации», то
сотрудники скорой помощи на основании карты заполняют сопроводительный лист и
талон к нему. Если транспортировка больному не требуется сотрудник оформляет
сигнальный лист, где данные также берутся из карты вызова. Заполнение этих двух
документов отнимают у сотрудников много времени, т.к. фактически данные из карты
дублируются дважды, а то и трижды (при заполнении карты, сопроводительного
листа и сопроводительного талона).
Во многих городах России
используются разные информационные системы для работы скорой помощи, например,
«АДИС», «Скорая помощь».
ПК «АДИС» (г. Москва) - это целый
программный комплекс, поддерживающий в полном объеме весь процесс обработки
вызовов на станциях скорой медицинской помощи, начиная от приема вызова
диспетчером «03» до статистической обработки вызовов, накопленных в результате
их обслуживания. Система позволяет работать удаленно используя сеть Интернет.
Для работы с программным продуктом АДИС требуется сложная и дорогостоящая
техническая реализация (покупка серверной части и 4 клиентских подсистем).
АСУ «Скорая помощь» (г. Казань)
позволяет оформлять прием и регистрацию поступающих от населения вызовов
(скорая и неотложная помощь, плановая и экстренная перевозки), автоматически
расстанавливать принятые вызовы в порядке приоритетности их обслуживания, вести
учет заполненных карт вызова. Данная система не позволяет работать удаленно с
помощью сети Интернет.
Рассмотренные системы не подходят
для отдела муниципального учреждения здравоохранения города Астрахани «Станция
скорой медицинской помощи».
Цель проекта: автоматизация процесса
учета документооборота для муниципального учреждения здравоохранения города
Астрахани «Станция скорой медицинской помощи» с возможностью удаленной работы.
Назначение системы:
·
повышение производительности труда сотрудников скорой помощи;
·
оперативный доступ к данным для сотрудников скорой помощи;
·
сокращение времени на оформление документов, сопровождающих вызов,
за счет автоматизации заполнения документов.
1.
Технический проект
.1 Описание предметной области
автоматизация информационный
здравоохранение
На основании талона на вызов,
результатов осмотра больного и данных о больном врач заполняет карту вызова, с
помощью которой формирует сигнальный лист. Данные карты вызова и сигнального
листа врач регистрирует в журнале вызовов. Если больному требуется госпитализация,
то заполняется сопроводительный лист. Данные оформленного сопроводительного
листа врач регистрирует в журнале учета сопроводительных листов. На основании
данных из журнала учета вызовов и различных параметров по вызовам сотрудником

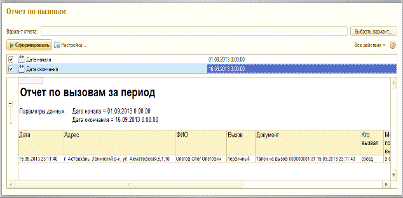

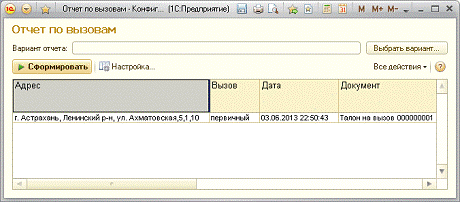

отдела скорой помощи заполняется отчет по вызовам. В соответствии с информацией
из журнала учета сопроводительных листов и параметров по вызовам с
госпитализацией сотрудником отдела скорой помощи заполняется отчет по вызовам с
госпитализацией. Технология обработки информации представлена на
SADT-диаграмме.
.2 Описание технологии обработки информации
Модель информационной системы
представлена на контекстной диаграмме.
Источниками входных данных и
приемниками выходных данных являются:
·
сотрудники бригады скорой помощи (СП);
·
сотрудники отдела скорой помощи.
Основные функции, выполняемые
системой, отображены на DFD-диаграмме (приложение 3):
·
формирование справочников;
·
формирование бланка карты вызова;
·
заполнение карты вызова;
·
формирование печатной формы сигнального листа;
·
формирование печатной формы сопроводительного листа и талона.
Формирование
справочников. Перед формированием
карты вызова формируются справочники. При добавлении или удалении данных
справочников должна поддерживается ссылочная целостность данных.
Формирование бланка
карты вызова. На основании талона на
вызов и справочной информации, по запросу пользователя формируется бланк карты
вызова.
Формирование карт
вызова. На основании бланка карты вызова и
результатов осмотра больного по запросу пользователя система формирует карту
вызова.
Формирование печатной
формы сигнального листа. На основании карты
вызова по запросу пользователя формируется заполненный сигнальный лист.
Формирование печатной
формы сопроводительного листа и талона. На основании
карты вызова по запросу пользователя формируется заполненный сопроводительный
лист и талон к нему.
1.3 Информационно-логическая модель системы
ER-диаграмма
Модель данных информационной системы
представлена на ER-диаграмме (приложение 6).
Объектами модели данных являются:
·
сведения о сотрудниках;
·
сведения о больных;
·
талоны на вызов;
·
документ «Карта вызова»;
·
справочник «Больной выписан»;
·
справочник «Виды листов вызовов»;
·
справочник «Адреса вызовов»;
·
справочник «Вызвавший СП»;
·
справочник «Повод к вызову»;
·
справочник «Вызов»;
·
справочник «Место получения вызова»;
·
справочник «Место вызова»;
·
справочник «Общее состояние»;
·
справочник «Кожный покров»;
·
справочник «Дыхание»;
·
справочник «Органы кровообращения»;
·
справочник «Органы пищеварения»;
·
справочник «Манипуляции»;
·
справочник «Место регистрации больного»;
·
справочник «Социальное положение»;
·
справочник «Расходные материалы»;
·
справочник «Способ доставки»;
·
справочник «Рекомендации»;
·
справочник «Результат помощи»;
·
справочник «Эффективность проведенных мероприятий»;
·
справочник «Виды осложнений»;
·
справочник «Виды эффективный мероприятий при осложнении»;
·
справочник «Причины несчастного случая»;
·
справочник «Коды по Международной Классификации Болезней» (МКБ);
·
справочник «Причины выезда с опозданием»;
·
справочник «Состав бригады»;
·
справочник «Время выполнения»;
·
справочник «Результат выезда».
Для каждого талона на вызов
формируется карта вызова. Для каждой карты формируется сопроводительный лист
или сигнальный лист. Для каждого сопроводительного листа формируется
сопроводительный талон.
Описание параметров входной информации
В приведенных ниже таблицах
отображается описание структуры информационного содержания входных документов
системы. Описание структуры документа «Сотрудники» приведена в таблице 1.1.
Таблица 1.1
|
Параметр
|
Тип
|
Размер
|
Диапазон значений
|
|
Фамилия
|
строка
|
255
|
|
|
Имя
|
строка
|
255
|
|
|
Отчество
|
строка
|
255
|
|
|
Дата рождения
|
дата
|
|
|
|
Должность
|
строка
|
255
|
|

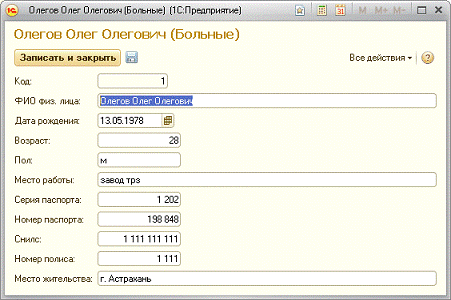

Описание структуры справочника «Больные»
приведена в таблице 1.2.
Таблица 1.2
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Фамилия
|
строка
|
255
|
|
|
Имя
|
строка
|
255
|
|
|
Отчество
|
строка
|
255
|
|
|
Возраст
|
Число
|
3
|
>0
|
|
Пол
|
строка
|
2
|
М, Ж
|
|
Место работы
|
строка
|
255
|
|
|
Серия паспорта
|
число
|
4
|
|
|
Номер паспорта
|
число
|
8
|
|
|
Дата рождения
|
дата
|
|
>01.01.1990
|
|
Снилс
|
число
|
12
|
|
|
Номер полиса
|
число
|
12
|
|
|
Место жительства
|
строка
|
255
|
Из списка «Место жительства»
|
Описание структуры справочника
«Адрес вызова» приведена в таблице 1.3.
Таблица 1.3
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Район
|
строка
|
255
|
|
|
Город
|
строка
|
255
|
|
|
Населенный пункт
|
строка
|
255
|
|
|
Улица
|
строка
|
255
|
|
|
Дом
|
число
|
10
|
|
|
Корпус
|
число
|
5
|
≥0
|
|
Квартира
|
число
|
10
|
≥0
|
|
Комната
|
число
|
5
|
≥0
|
|
Подъезд
|
число
|
5
|
≥0
|
|
Код подъезда
|
число
|
10
|
≥0
|
|
Этаж
|
Число
|
5
|
≥0
|
Описание структуры справочника
«Вызвавший СП» приведена в таблице 1.4.
Таблица 1.4
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Повод к вызову» приведена в таблице 1.5.
Таблица 1.5
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Вызов» приведена в таблице 1.6.
Таблица 1.6
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Место получения вызова» приведена в таблице 1.7.
Таблица 1.7
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Место вызова» приведена в таблице 1.8.
Таблица 1.8
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Органы пищеварения» приведена в таблице 1.9.
Таблица 1.9
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название органа
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры справочника
«Органы системы кровообращения» приведена в таблице 1.10.
Таблица 1.10
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название системы
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры справочника
«Дыхание» приведена в таблице 1.11.
Таблица 1.11
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Вид состояния дыхания
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры справочника
«Кожные покровы» приведена в таблице 1.12.
Таблица 1.12
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Вид покрова
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры справочника
«Общее состояние» приведена в таблице 1.13.
Таблица 1.13
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Вид состояния
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|

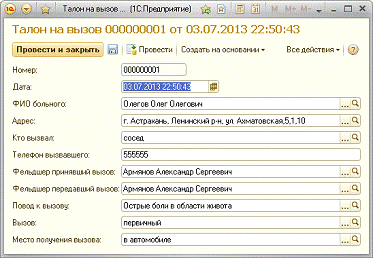

Описание структуры документа «Талон
на вызов» (приложение 5) приведена в таблице 1.14.
Таблица 1.14
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Фамилия
|
строка
|
255
|
Из списка «Больные»
|
|
Имя
|
строка
|
255
|
Из списка «Больные»
|
|
Отчество
|
строка
|
255
|
Из списка «Больные»
|
|
Адрес
|
строка
|
255
|
Из списка «Адреса вызова»
|
|
Кто вызвал
|
строка
|
255
|
Из списка «Вызвавший СП»
|
|
Номер телефона вызвавшего
|
строка
|
255
|
|
|
Фельдшер принявший вызов
|
|
|
Из списка «Сотрудники»
|
|
Фельдшер передавший вызов
|
строка
|
255
|
Из списка «Общее состояние»
|
|
Повод к вызову
|
строка
|
255
|
Из списка «Общее состояние»
|
|
Вызов
|
строка
|
255
|
Из списка «Общее состояние»
|
|
Место получения вызова
|
строка
|
255
|
|
Описание структуры документа
«Наличие опьянения» приведена в таблице 1.15.
Таблица 1.15
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Объективные данные» приведена в таблице 1.16.
Таблица 1.16
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Общее состояние
|
строка
|
255
|
Из списка «Общее состояние»
|
|
Кожные покровы
|
строка
|
255
|
Из списка «Кожные покровы»
|
|
Дыхание
|
строка
|
255
|
Из списка «Дыхание»
|
|
Кровообращение
|
строка
|
255
|
Из списка «Органы системы кровообращения»
|
|
Органы пищеварения
|
строка
|
255
|
Из списка «Органы пищеварения»
|
|
Мочеиспускание
|
строка
|
255
|
|
|
Стул
|
строка
|
255
|
|
|
Другие симптомы
|
строка
|
255
|
|
|
Рабочее АД
|
Число
|
7
|
|
|
АД
|
Число
|
7
|
|
|
Пульс
|
Число
|
3
|
|
|
ЧСС
|
Число
|
3
|
|
|
ЧД
|
Число
|
3
|
|
|
Температура
|
3
|
|
|
Пульсоксиметрия
|
строка
|
2
|
|
|
Глюкометрия
|
строка
|
3
|
|
|
Локальный статус
|
строка
|
255
|
|
|
ЭКГ до
|
строка
|
255
|
|
|
ЭКГ после
|
строка
|
255
|
|
Описание структуры справочника
«Манипуляции» приведена в таблице 1.17.
Таблица 1.17
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название манипуляций
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры справочника
«Место регистрации» приведена в таблице 1.18.
Таблица 1.18
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Социальное положение» приведена в таблице 1.19.
Таблица 1.19
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Расходные материалы» приведена в таблице 1.20.
Таблица 1.20
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название материала
|
строка
|
255
|
|
|
Использование
|
строка
|
255
|
|
Описание структуры справочника «Способ
доставки» приведена в таблице 1.21.
Таблица 1.21
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Рекомендации» приведена в таблице 1.22.
Таблица 1.22
|
Параметр
|
Тип
|
Размер
|
Диапазон значений
|
|
Активный выезд
|
логический
|
|
|
|
Посещение
|
логический
|
|
|
|
Лист вручен
|
Дата
|
|
|
|
Другое
|
Строка
|
255
|
|
Описание структуры справочника
«Результат помощи» приведена в таблице 1.23.
Таблица 1.23
|
Параметр
|
Тип
|
Размер
|
Диапазон значений
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Эффективность проведенных мероприятий» приведена в таблице 1.24.
Таблица 1.24
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
АД
|
Число
|
7
|
|
|
Пульс
|
Число
|
3
|
|
|
ЧСС
|
Число
|
3
|
|
|
ЧД
|
Число
|
2
|
|
|
Температура
|
Число
|
3
|
|
|
Пульсоксиметрия
|
строка
|
2
|
|
|
Глюкометрия
|
строка
|
3
|
|
Описание структуры справочника «Виды
осложнений» приведена в таблице 1.25.
Таблица 1.25
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника «Виды
эффективности мероприятий» приведена в таблице 1.26.
Таблица 1.26
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Причины несчастного случая» приведена в таблице 1.27.
Таблица 1.27
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника «Код
по МКБ» приведена в таблице 1.28.
Таблица 1.28
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Причина выезда с опозданием» приведена в таблице 1.29.
Таблица 1.29
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Состав бригады» приведена в таблице 1.30.
Таблица 1.30
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
|
Номер бригады
|
число
|
3
|
|
|
Дата работы
|
дата
|
|
|
|
Фельдшер
|
строка
|
255
|
Из списка «Сотрудники»
|
|
Врач
|
строка
|
255
|
Из списка «Сотрудники»
|
|
Санитар
|
строка
|
255
|
Из списка «Сотрудники»
|
|
Водитель
|
строка
|
255
|
Из списка «Сотрудники»
|
Описание структуры справочника
«Время выполнения» приведена в таблице 1.31.
Таблица 1.31
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название времени
|
строка
|
255
|
|
|
Время
|
Дата
|
|
|
Описание структуры справочника
«Результат выезда» приведена в таблице 1.32.
Таблица 1.32
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры справочника «Виды
листов вызова» приведена в таблице 1.33.
Таблица 1.33
|
ПараметрТипРазмерДиапазон значений
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры справочника
«Карта вызова» приведена в таблице 1.34.
Таблица 1.34
|
Параметр
|
Тип
|
Размер
|
Диапазон значений
|
|
Вида листа
|
строка
|
255
|
Из списка «Виды листов»
|
|
Талон
|
строка
|
255
|
Из списка «Талоны на вызов»
|
|
Фельдшер по приему
|
строка
|
|
Из списка «Сотрудники»
|
|
Номер отделения
|
число
|
5
|
|
|
Время
|
дата
|
|
Из списка «Время выполнения»
|
|
Результат выезда
|
строка
|
255
|
Из списка «Причины выезда с опозданием»
|
|
Причины выезда с опозданием
|
строка
|
255
|
Из списка «Способ доставки»
|
|
Состав бригады
|
строка
|
255
|
Из списка «Состав бригады»
|
|
Причина несчастного случая
|
строка
|
255
|
Из списка «Причина несчастного случая»
|
|
Наличие опьянения
|
строка
|
255
|
Из списка «Наличие опьянения»
|
|
Жалобы
|
строка
|
255
|
|
|
Анамез
|
строка
|
255
|
|
|
Объективные данные
|
строка
|
255
|
Из списка «Объективные данные»
|
|
Диагноз
|
строка
|
255
|
|
|
МКБ код
|
строка
|
255
|
Из списка «Код по МКБ»
|
|
Осложнения
|
строка
|
255
|
Из списка «Осложнения»
|
|
Эффективные меры при осложнении
|
строка
|
255
|
Из списка «Эффективные меры при осложнении»
|
|
Оказанная помощь на месте
|
строка
|
255
|
|
|
Оказанная помощь в автомобиле
|
строка
|
255
|
|
|
Эффективность проведенных мероприятий
|
строка
|
255
|
Из списка «Эффективность проведенных мероприятий»
|
|
Согласие/отказ на медицинское вмешательство
|
строка
|
255
|
|
|
Отказ от транспортировки
|
строка
|
255
|
|
|
Результат оказания помощи
|
строка
|
255
|
Из списка «Способ доставки»
|
|
Рекомендации больному
|
строка
|
255
|
Из списка «Рекомендации больному»
|
|
Способ доставки
|
строка
|
255
|
Из списка «Способ доставки»
|
|
Километраж
|
строка
|
255
|
|
|
Примечания
|
строка
|
255
|
|
|
Манипуляции
|
строка
|
255
|
Из списка «Манипуляции»
|
|
Расходные материалы
|
строка
|
255
|
Из списка «Расходные материалы»
|
|
Социальное положение
|
строка
|
255
|
Из списка «Социальное положение»
|
|
Место регистрации
|
строка
|
255
|
Из списка «место регистрации»
|
Описание параметров выходных документов
Основным выходным документом системы
является «Карта вызова» (приложение 6). На основании данных из талона
формируется документ карта вызова с заполненными полями:
|
· фамилия;
|
|
· имя;
|
|
· отчество;
|
|
· адрес;
|
|
· кто вызвал;
|
|
· номер телефона вызвавшего;
|
|
· фельдшер принявший вызов;
|
|
· фельдшер передавший вызов;
|
|
· повод к вызову;
|
|
· вызов;
|
|
· место получения вызова.
|
Карта вызова содержит сведения о
больном, подробном описании времени, месте оказания помощи, состоянии больного,
о обслуживающей бригаде скорой помощи.
Выходные документы «Сигнальный лист»
и «Сопроводительный лист и талон к нему» представлены в приложении 6.
Документ «Сигнальный лист»
(приложение 7) содержит общую информацию о совершенном вызове: данные больного,
диагноз, оказанная медицинская помощь, рекомендации участковому врачу, дата и
время оказания помощи.
Документ «Сопроводительный лист и
талон к нему» содержит два раздела. Первый раздел «Сопроводительный лист»
содержит информацию о больном, данные о месте оказания скорой помощи, диагноз
врача, и информация о времени и наименовании учреждения, в которое был
доставлен больной. Второй раздел «Талон» также содержит данные о больном,
сведения о оказанной помощи и способе транспортировки больного.
1.3 Требования к интерфейсам информационной системы
Для ввода и корректировки данных в
интерактивном режиме предлагается использовать несколько компьютеров,
объединенных в локальную сеть.
Требования к программному
обеспечению - операционная система Windows XP и более поздних версий,
инструментальное средство - 1С Предприятие 8.1.
Требования к техническому
обеспечению - компьютер Pentium/2400 или более поздних моделей стандартной
конфигурации, лазерный принтер LaserJet 1100.
2. Рабочий проект
.1 Общие сведения о работе системы
Информационная система разработана
на платформе 1С: Предприятие 7.7. Главный модуль системы 1ССистема.dt.
Программа работает под управлением операционной системы MS Windows XP или более
поздней версии. Для функционирования данной информационной системы на ПК
необходима установленная платформа 1С Предприятие 7.7.
.2 Функциональное назначение
Информационная система «Личный
кабинет врача (фельдшера) скорой медицинской помощи» предназначена для
учета документооборота для муниципального учреждения здравоохранения города
Астрахани «Станция скорой медицинской помощи» с возможностью удаленной работы.
Данная система позволяет
автоматически формировать документы: карта вызова, сигнальный лист, сопроводительный
лист и талон к нему.
Кроме того, информационная система
позволяет формировать статистические отчеты по совершенным вызовам с заданными
пользователем параметрами.
.3 Инсталляция и выполнение программного продукта
Для инсталляции программного
продукта необходимо создать новую информационную базу в «1С Предприятие 8.2».
Для этого нужно запустить программу 1С версию 8.2. В появившемся диалоговом
окне нажать кнопку «Создать новую», далее выбрать флажок пустая информационная
база, в следующем диалоговом окне указать папку на ПК, где будет хранится
информационная база «Личный кабинет врача (фельдшера) скорой медицинской
помощи». Далее нажать ОК.
В появившемся диалоговом окне в
списке информационных баз появится созданная Вами информационная база, необходимо
поставить флажок Конфигуратор и нажать ОК. После загрузки информационной базы в
главном меню выбрать Сервис → Импортировать базу данных конфигурации. В
появившемся диалоговом окне указать путь к файлу 1CСистема.dt, находящемуся на
инсталляционном диске. Для дальнейшей работы с системой необходимо запускать 1С
«Предприятие» и выбирать созданную вами информационную базу.
.4 Даталогическая модель системы
Данные хранятся в реляционных
таблицах, организованных в модель базы данных 1Cv7.7.
Описание структуры таблицы
«Сотрудники» приведена в таблице 2.1.
Таблица 2.1
|
Имя поля
|
Тип
|
Размер
|
Примечание
|
|
Фамилия
|
строка
|
255
|
|
|
Имя
|
строка
|
255
|
|
|
Отчество
|
строка
|
255
|
|
|
Дата_рождения
|
дата
|
|
|
|
Должность
|
строка
|
|
Описание структуры таблицы «Больные»
приведена в таблице 2.2.
Таблица 2.2
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Фамилия
|
строка
|
255
|
|
|
Имя
|
строка
|
255
|
|
|
Отчество
|
строка
|
255
|
|
|
Возраст
|
число
|
3
|
|
|
Пол
|
строка
|
2
|
|
|
Место_работы
|
строка
|
255
|
|
|
Серия_паспорта
|
число
|
4
|
|
|
Номер_паспорта
|
число
|
8
|
|
|
Дата_рождения
|
дата
|
|
|
|
Снилс
|
число
|
12
|
|
|
Номер_полиса
|
число
|
12
|
|
|
Место_жительства
|
строка
|
255
|
Из списка «Место жительства»
|
Описание структуры таблицы
«Адрес_вызова» приведена в таблице 2.3.
Таблица 2.3
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Район
|
строка
|
255
|
|
|
Город
|
строка
|
255
|
|
|
Населенный_пункт
|
строка
|
255
|
|
|
Улица
|
строка
|
255
|
|
|
Дом
|
число
|
10
|
|
|
Корпус
|
число
|
5
|
|
|
Квартира
|
число
|
10
|
|
|
Комната
|
число
|
5
|
|
|
Подъезд
|
число
|
5
|
|
|
Код_подъезда
|
число
|
10
|
|
|
Этаж
|
число
|
5
|
|
Описание структуры таблицы
«Вызвавший_СП» приведена в таблице 2.4.
Таблица 2.4
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Повод_к_вызову» приведена в таблице 2.5.
Таблица 2.5
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы «Вызов»
приведена в таблице 2.6.
Таблица 2.6
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Место_получения_вызова» приведена в таблице 2.7.
Таблица 2.7
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Место_вызова» приведена в таблице 2.8.
Таблица 2.8
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Органы_пищеварения» приведена в таблице 2.9.
Таблица 2.9
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название_органа
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры таблицы
«Органы_системы_кровообращения» приведена в таблице 2.10.
Таблица 2.10
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название_системы
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры таблицы «Дыхание»
приведена в таблице 2.11.
Таблица 2.11
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Вид_состояния_дыхания
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры таблицы
«Кожные_покровы» приведена в таблице 2.12.
Таблица 2.12
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Вид_покрова
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры таблицы
«Общее_состояние» приведена в таблице 2.13.
Таблица 2.13
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Вид_состояния
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры таблицы
«Талон_на_вызов» приведена в таблице 2.14.
Таблица 2.14
|
Имя поля
|
Тип
|
Размер
|
Примечание
|
|
Фамилия
|
строка
|
255
|
Из списка «Больные»
|
|
Имя
|
строка
|
255
|
Из списка «Больные»
|
|
Отчество
|
строка
|
255
|
Из списка «Больные»
|
|
Адрес
|
строка
|
255
|
Из списка «Адреса вызова»
|
|
Кто_вызвал
|
строка
|
255
|
Из списка «Вызвавший СП»
|
|
Номер_телефона_вызвавшего
|
строка
|
255
|
|
|
Фельдшер_принявший_вызов
|
строка
|
255
|
Из списка «Сотрудники»
|
|
Фельдшер_передавший_вызов
|
строка
|
255
|
Из списка «Общее состояние»
|
|
Повод_к_вызову
|
строка
|
255
|
Из списка «Общее состояние»
|
|
Вызов
|
строка
|
255
|
Из списка «Общее состояние»
|
|
Место_получения_вызова
|
строка
|
255
|
|
Описание структуры таблицы
«Наличие_опьянения» приведена в таблице 2.15.
Таблица 2.15
|
Имя поля
|
Тип
|
Размер
|
Примечание
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Объективные_данные» приведена в таблице 2.16.
Таблица 2.16
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Общее_состояние
|
строка
|
255
|
Из списка «Общее состояние»
|
|
Кожные_покровы
|
строка
|
255
|
Из списка «Кожные покровы»
|
|
Дыхание
|
строка
|
255
|
Из списка «Дыхание»
|
|
Кровообращение
|
строка
|
255
|
Из списка «Органы системы кровообращения»
|
|
Органы_пищеварения
|
строка
|
255
|
Из списка «Органы пищеварения»
|
|
Мочеиспускание
|
строка
|
255
|
|
|
Стул
|
строка
|
255
|
|
|
Другие_симптомы
|
строка
|
255
|
|
|
Рабочее_АД
|
число
|
3
|
|
|
АД
|
число
|
3
|
|
|
Пульс
|
число
|
3
|
|
|
ЧСС
|
число
|
3
|
|
|
ЧД
|
число
|
3
|
|
|
Температура_
|
число
|
2
|
|
|
Пульсоксиметрия
|
строка
|
255
|
|
|
Глюкометрия
|
строка
|
255
|
|
|
Локальный_статус
|
строка
|
255
|
|
|
ЭКГ_до
|
строка
|
255
|
|
|
ЭКГ_после
|
строка
|
255
|
|
Описание структуры таблицы
«Манипуляции» приведена в таблице 2.17.
Таблица 2.17
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название_манипуляций
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры таблицы
«Место_регистрации» приведена в таблице 2.18.
Таблица 2.18
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Социальное_положение» приведена в таблице 2.19.
Таблица 2.19
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Расходные_материалы» приведена в таблице 2.20.
Таблица 2.20
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название_материала
|
строка
|
255
|
|
|
Использование
|
строка
|
255
|
|
Описание структуры таблицы
«Способ_доставки» приведена в таблице 2.21.
Таблица 2.21
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Рекомендации» приведена в таблице 2.22.
Таблица 2.22
|
Имя поля
|
Тип
|
Размер
|
Примечание
|
|
Активный_выезд
|
логический
|
|
|
|
Посещение
|
логический
|
|
|
|
Лист вручен
|
Дата
|
|
|
|
Другое
|
Строка
|
255
|
|
Описание структуры таблицы
«Результат помощи» приведена в таблице 2.23.
Таблица 2.23
|
Имя поля
|
Тип
|
Размер
|
Примечание
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Эффективность проведенных мероприятий» приведена в таблице 2.24.
Таблица 2.24
|
Имя поляТипРазмерПримечание
|
|
|
|
|
АД
|
Число
|
2
|
|
|
Пульс
|
Число
|
2
|
|
|
ЧСС
|
Число
|
2
|
|
|
ЧД
|
Число
|
2
|
|
|
Температура
|
Число
|
2
|
строка
|
255
|
|
|
Глюкометрия
|
строка
|
255
|
|
Описание структуры таблицы «Виды_осложнений»
приведена в таблице 2.25.
Таблица 2.25
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Виды_эффективности_мероприятий» приведена в таблице 2.26.
Таблица 2.26
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Причины_несчастного_случая» приведена в таблице 2.27.
Таблица 2.27
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Код_по_МКБ» приведена в таблице 2.28.
Таблица 2.28
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Причина_выезда_с_опозданием» приведена в таблице 2.29.
Таблица 2.29
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Состав_бригады» приведена в таблице 2.30.
Таблица 2.30
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
|
Номер_бригады
|
число
|
5
|
|
|
Дата_работы
|
дата
|
|
|
|
Фельдшер
|
строка
|
255
|
Из списка «Сотрудники»
|
|
Врач
|
строка
|
255
|
Из списка «Сотрудники»
|
|
Санитар
|
строка
|
255
|
Из списка «Сотрудники»
|
|
Водитель
|
строка
|
255
|
Из списка «Сотрудники»
|
Описание структуры таблицы
«Время_выполнения» приведена в таблице 2.31.
Таблица 2.31
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название_времени
|
строка
|
255
|
|
|
Время
|
Дата
|
|
|
Описание структуры таблицы
«Результат_выезда» приведена в таблице 2.32.
Таблица 2.32
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
|
Состояние
|
строка
|
255
|
|
Описание структуры таблицы
«Виды_листов_вызова» приведена в таблице 2.33.
Таблица 2.33
|
Имя поляТипРазмерПримечание
|
|
|
|
|
Название
|
строка
|
255
|
|
Описание структуры таблицы
«Карта_вызова» приведена в таблице 2.34.
Таблица 2.34
|
Имя поля
|
Тип
|
Размер
|
Примечание
|
|
Вида_листа
|
строка
|
255
|
Из списка «Виды листов»
|
|
Талон_
|
строка
|
255
|
Из списка «Талоны на вызов»
|
|
Фельдшер_по_приему
|
строка
|
|
Из списка «Сотрудники»
|
|
Номер_отделения
|
число
|
5
|
|
|
Время
|
дата
|
|
Из списка «Время выполнения»
|
|
Результат_выезда
|
строка
|
255
|
Из списка «Причины выезда с опозданием»
|
|
Причины_выезда_с_опозданием
|
строка
|
255
|
Из списка «Способ доставки»
|
|
Состав_бригады
|
строка
|
255
|
Из списка «Состав бригады»
|
|
Причина_несчастного_случая
|
строка
|
255
|
Из списка «Причина несчастного случая»
|
|
Наличие_опьянения
|
строка
|
255
|
Из списка «Наличие опьянения»
|
|
Жалобы
|
строка
|
255
|
|
|
Анамез_
|
строка
|
255
|
|
|
Объективные_данные
|
строка
|
255
|
Из списка «Объективные данные»
|
|
Диагноз
|
строка
|
255
|
|
|
МКБ_код
|
строка
|
255
|
Из списка «Код по МКБ»
|
|
Осложнения
|
строка
|
255
|
Из списка «Осложнения»
|
|
Эффективные_меры_при_осложнении
|
строка
|
255
|
Из списка «Эффективные меры при осложнении»
|
|
Оказанная_помощь_на_месте
|
строка
|
255
|
|
|
Оказанная_помощь_в_автомобиле
|
строка
|
255
|
|
|
Эффективность_проведенных_мероприятий
|
строка
|
255
|
Из списка «Эффективность проведенных мероприятий»
|
|
Согласие/отказ_на_медицинское_вмешательство
|
строка
|
255
|
|
|
Отказ_от_транспортировки
|
строка
|
255
|
|
|
Результат_оказания_помощи
|
строка
|
255
|
Из списка «Способ доставки»
|
|
Рекомендации_больному
|
строка
|
255
|
Из списка «Рекомендации больному»
|
|
Способ_доставки
|
строка
|
255
|
Из списка «Способ доставки»
|
|
Километраж
|
строка
|
255
|
|
|
Примечания
|
строка
|
255
|
|
|
Манипуляции
|
строка
|
255
|
Из списка «Манипуляции»
|
|
Расходные_материалы
|
строка
|
255
|
Из списка «Расходные материалы»
|
|
Социальное_положение
|
строка
|
255
|
Из списка «Социальное положение»
|
|
Место_регистрации
|
строка
|
255
|
Из списка «место регистрации»
|
2.5 Руководство
программиста
Список основных разработанных
процедур и функций представлен в таблице 2.35.
Таблица 2.35
|
Название процедур и функций
|
Назначение функции
|
|
ПечатьСигнальныйЛист
|
Формирует печатную форму документа «Сигнальный лист»
|
|
ПечатьСопроводительныйЛист
|
Формирует печатную форму документа «Сопроводительный лист и
талон»
|
|
ПечатьКарта
|
Формирует печатную форму документа «Карта»
|
|
СоздатьНаОснованииКарта
|
Создает документ карта с частично заполненными полями
|
.6 Руководство пользователя
Для начала работы с информационной
системой необходимо запустить 1С «Предприятие» и выбрать информационную базу
«Личный кабинет врача (фельдшера) скорой медицинской помощи», после чего
откроется (рис. 2.1).

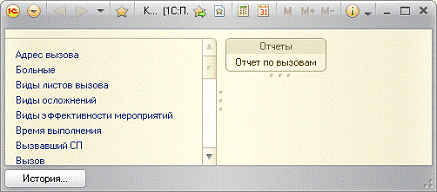

Рис. 2.1. «Окно 1С»
Для ввода или редактирования данных
справочников необходимо выбрать один из справочников, например, справочник
«Больные» и для редактирования открыть существующий справочник из списка
двойным щелчком левой кнопки мыши по полю наименование (рис. 2.2).
Рис. 2.2. «Окно редактирования
справочника»
Для ввода или редактирования данных
документов необходимо выбрать один из документов, например, документ «Талон на
вызов» и для редактирования открыть существующий документ «Талон на вызов»,
например номер «1». Для этого по полю наименование из списка документов необходимо
открыть документ двойным щелчком левой кнопки мыши и ввести необходимую
информацию (рис. 2.3).
Рис. 2.3. «Окно редактирования
документа»
Для формирования отчета нужно нажать
на значок «Отчет по вызовам» в главном окне информационной системы. Чтобы
сформировать отчет нужно нажать кнопку сформировать (рис. 2.4).
Рис. 2.4. «Печатная форма отчета»
.7 Сообщения системы

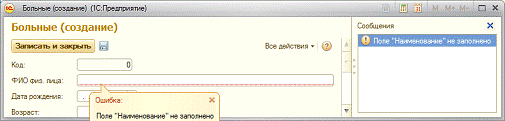

При попытке сохранения документа с
незаполненными полями, система выдаст сообщение об ошибке и не сохранит
документ до исправления ошибок.
Рис. 2.5. «Сообщение об успешном
формировании отчета»
.8 Процедурные коды
Тексты программных кодов на языке
среды программирования и наборы данных, используемые в программе,
предоставляются на электронном носителе, размещаемом в специальном кармашке на
обложке ПЗ.
3. Методика испытаний разработанной системы
Для начала работы с информационной
системой необходимо запустить 1С «Предприятие» и выбрать информационную базу
«Личный кабинет врача (фельдшера) скорой медицинской помощи», после чего
откроется рабочее окно программы (рис. 3.1).
Рис. 3.1. «Окно 1С»
Для ввода данных справочника
«Больные» необходимо выбрать справочник «Больные» и на форме списка
справочников нажать на кнопку «Создать». В появившемся окне ввести
соответствующие данные: Олегов Олег Олегович, 13.05.1978, 28, м, завод трз,
1202, 198848, 1111111111, 1111, г. Астрахань (рис. 3.2).
Рис. 3.2. «Окно редактирования
справочника»
Для сохранения данных достаточно
нажать на кнопку «Записать и закрыть», после чего данные будут сохранены в
системе, а форма создания справочника будет закрыта. Работа со всеми остальными
справочниками проводится аналогичным образом.
Для ввода или редактирования данных
документа «Талон на вызов» нужно выбрать документ «Талон на вызов». Для этого
нужно нажать кнопку «Создать» в меню формы списка документов «Талон на вызов»
(рис. 3.3).
Рис. 3.3. «Окно редактирования
документа»
В форме документа для заполнения
данным о больном нужно нажать н кнопку»…» напротив надписи «Ф.И.О. больного» и
выбрать больного с данными «Олегов Олег Олегович» из списка.
Аналогичным образом необходимо
выбрать соответствующие данные для всех полей на форме кроме поля «телефон
вызвавшего». Для заполнения поля «телефон вызвавшего» нужно набрать цифры
«555555».
Для формирования бланка карты вызова
необходимо открыть талон на вызов №1 и на форме редактирования нажать кнопку
«Создать на основании», после чего документ карта вызова будет создан и
заполнен данными из талона на вызов (рис. 3.4).
Рис. 3.4. «Окно редактирования
документа карты вызова»
Со всеми остальными документами
данной информационной системы работа по созданию или редактированию ведется
аналогичным образом.
Для формирования отчета нужно нажать
на значок «Отчет по вызовам» в главном окне информационной системы. В
появившемся окне ввести дату начала «01.09.2013» и дату окончания «16.09.2013».
Для отображения данных по отчету нужно нажать кнопку сформировать, после чего
данные за период будут выведены в виде таблицы (рис. 3.5).
Рис. 3.5. «Печатная форма отчета»
Литература
1. Информационная технология. Комплекс стандартов и руководящих
документов на автоматизированные системы: (Сборник): ГОСТ 34.003 - 90, РД 50 -
680 - 88, РД 50 - 682 - 89, ГОСТ 34. 201 - 89 - ГОСТ 34.602.89 - М.: Изд-во
стандартов, 1992. - 150 с.
2. Гвоздева Т.В., Баллод Б.А. «Проектирование информационных систем.
Учебное пособие. Гриф УМО ВУЗов России» М.: Феникс, 2009. - 508 с.
3. Блинков Ю.А. Проектирование информационных систем Издательство:
Саратовский государственный университет Год: 2011 Размер: 3 mb
4. Автор: Смирнов Н.В. Название: Проектирование информационных
систем. Издательство: СПб, БГТУ «ВОЕНМЕХ» Год: 2008 Формат: pdf Размер: 1 mb
5. Переходим на 1С: Бухгалтерию 8! Быстрое освоение для пользователей
1С: Бухгалтерии 7.7: В. Хомичевская - Санкт-Петербург, 1С-Паблишинг, Питер,
2009 г. - 496 с.
6. Митичкин С.А. «Разработка в системе 1С: Предприятие 8.0»; - фирма
«1С», Москва, 2007.
7. Введение в 1с 8.2, http:// www.1 c.ru/э;
8. Сайт «1С: Предприятие 8» http://v8.1 c.ru/
9. 1С: Предприятие 8.1. Уроки программирования: С.Н. Постовалов, А.Ю.
Постовалова - Санкт-Петербург, БХВ-Петербург, 2006 г. - 320 с.
10.1С: Бухгалтерия 8.2. Ускоренный курс на примерах: Владимир
Кузнецов, Сергей Засорин - Санкт-Петербург, БХВ-Петербург, 2008 г. - 304 с.
11.1С: Бухгалтерия 8.1 с нуля! (+ CD-ROM): Е.И. Александрова, М.К.
Бейлин - Москва, Лучшие Книги, 2010 г. - 272 с.
12.1С: Предприятие за 5 занятий: Д.С. Иванченко - Санкт-Петербург,
Феникс, 2011 г. - 192 с.
13.Габец А.П., Гончаров Д.И. 1С: Предприятие 8.0. Простые примеры
разработки. - М.: ООО «1С-Паблишинг», 2008. -286 с.: ил.
14.Габец А.П., Гончаров Д.И., Козырев Д.В., Кухлевский Д.С., Радченко
М.Г. Профессиональная разработка в системе 1С: Предприятие 8. - М.: ООО
«1С-Паблишинг»; СПб.: Питер, 2007. - 808 с.: ил.
15.Автор: Гончаров, Хрусталева, Издательство: 1С-Паблишинг,
Технологии интеграции «1С: Предприятия 8.2», Год: 2011, Страниц: 358.
16.Сергей Кашаев, 1С: Предприятие 8. Учимся программировать на
примерах, Издательство: БХВ-Петербург, Год: 2008, Страниц: 338.
17.О.В. Бартеньев, Издательство: Диалог-МИФИ, 1С: Предприятие:
программирование для всех, Год: 2005, Страниц: 464.
18.П.С. Белоусов, А.В. Островерх, 1С: Предприятие. От 8.0 к 8.1,
Издательство: 1С-Паблишинг, Питер, Год: 2008, Страниц: 288.
19.Т.Н. Усиков, 1С: Предприятие. Эффективное программирование,
Издательство: Новое знание, Год: 2004, Страниц: 448.
20.Наталья Рязанцева, Дмитрий Рязанцев, 1C: Предприятие. Комплексная
конфигурация. Секреты работы, Издательство: БХВ-Петербург, Год: 2003,
Страниц: 624.
21.Михайлов С.Е., 1С - программирование как дважды два, Издательство:
Тритон, Год: 2005, Страниц: 171.
22.Гладкий А.А. 1C: Предприятие 8.0. - СПб.: Тритон, 2005. - 256 с.:
ил.
23.Митичкин С.А. Разработка в системе 1С Предприятие 8.0. - М.: ООО
«1С-Паблишинг», 2003. - 413 с. ил.
24.Радченко М.Г. 1С: Предприятие 8.0. Практическое пособие
разработчика. Примеры и типовые приемы. - М.:, ООО «1С-Паблишинг», 2004. -656
с.: ил.
25. Радченко М.Г. 1С: Предприятие 8.1. Практическое пособие
разработчика. Примеры и типовые приемы. - М.:, ООО «1С-Паблишинг», СПб: Питер,
2007. -512 с.: ил.
