Компьютерные задачи и упражнения по инженерной геодезии
Задание 1. Работа с программой CorelDRAW Х6
векторизация программа точечный
excel
Цель: выполнить векторизацию фрагмента карты.
Исходные данные: изображение топографической
карты.
Преподаватель выдал изображение топографической
карты (Рисунок 1), фрагмент которой необходимо вычертить в векторном виде, с
помощью программы CorelDRAW Х6.- это векторный графический редактор, который
включает в себя инструменты создания векторных иллюстраций. С помощью этой
программы мы вычертили условные знаки, имеющиеся на данном фрагменте.
Рисунок 1 - Исходный фрагмент карты
В работе использовали: кривую Безье, прямую
через две точки, прямоугольник, эллипс, текст, заливку.
В ходе вычерчивания условных знаков создали
следующие слои: надписи, горизонтали, ЛЭП, здания, дорожная сеть,
растительность.
В результате работы мы выполнили векторизацию
исходного фрагмента карты (Рисунок 2).
Рисунок 2 - Вычерченный фрагмент карты
Задание 2. Работа по составлению теста
Цель: составить 20 вопросов с 6 вариантами
ответов.
Исходные данные: учебник "Инженерная
геодезия" под редакцией проф. Д.Ш. Михелева
Работа выполнена в программе Microsoft Word.Word
- универсальный текстовый редактор, обладающий максимальным набором функций для
качественной и эффективной работы с документами различного типа.
Вопросы составлены по главам: "Общие
сведения из теории погрешностей измерений", "Геодезические
сети".
Требования для составления теста:
- перед каждым вопросом поставить знак
"?";
- перед правильным ответом поставить
знак "+";
- вариантов ответа должно быть 6, из
которых несколько могут быть правильными.
Пример оформления:
?Погрешности, превосходящие по абсолютной величине
некоторый установленный для данных условий измерений предел называют …
+грубыми
=случайными
=систематическими
=абсолютными
=относительными
=средними квадратическими
?По источнику происхождения различают
погрешности …
+приборов
+внешние
+личные
=грубые
=случайные
=относительные
Задание 3. Работа с программой Microsoft Excel
Цель: сгенерировать точки с переменным
планово-высотным положением для последующего проведения горизонталей по ним.
Работа выполнена в программе Excel.Excel
обладает целым рядом функций:
- позволяет работать с таблицами и
формулами;
- ведет автоматический расчет
(числовой, процентный, денежный) при помощи выбора необходимой формулы;
- осуществляет выборку по интересующим
параметрам;
- создает диаграммы и позволяет
работать с ними;
- обрабатывает картинки и текст;
- осуществляет поиск нужных значений.
Для выполнения данной работы мы составили
таблицу координат точек: Х, У, Н (Рисунок 3).
При вводе данных в таблицу использовали
математическую формулу
"=СЛУЧМЕЖДУ (a;b)",
где (a;b) - промежуток произвольно выбранных
значений. Четыре точки, по заданию, должны быть стационарными. Координаты Х, У
этих точек мы задали вручную без использования функции.
Затем, по данным таблицы построили точечную
диаграмму (Рисунок 4).
После построения диаграммы, выполнили создание
макроса. Для этого выделили данные таблицы, а именно столбец X и столбец Y и
начали запись макроса. Запись производится автоматически, записываются все
выполняемые действия.
Макрос - это команда, содержащая
последовательность действий, записанных пользователем.
Рисунок 3 - Таблица координат
Рисунок 4 - Точечная диаграмма
Задание 4. Работа с PDF и Microsoft Word
Цель: перенести текст из формата PDF в Word.
Исходные данные: учебное пособие "Задачи и
упражнения по инженерной геодезии" в PDF формате.формат - это стандартный
формат для электронных документов.
Для распознавания текста мы пользовались
программой ABBYY FineReader 8.0 Professional Edition.FineReader 8.0
Professional Edition - профессиональная версия от мирового лидера в области
систем распознавания. С её помощью можно быстро и точно переводить бумажные
документы, файлы PDF.

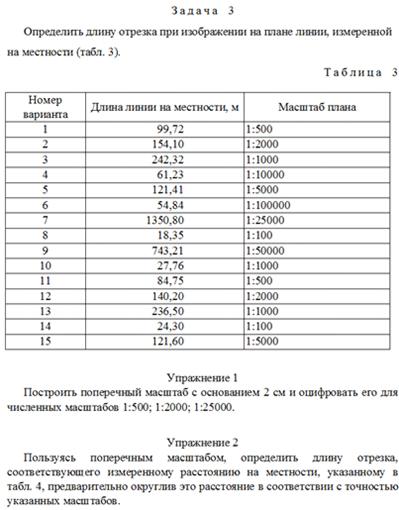

Рисунок 5 - отредактированный текстовый формат
Список литературы
1.
Инженерная геодезия: Учебник для вузов / Е.Б. Клюшин, М.И. Киселев, Д.Ш.
Михелев, В.Д. Фельдман; Под ред. Д.Ш. Михелева. - 4 е изд., испр. - М.: Издательский
центр "Академия", 2004. - 480 с.
.
Хаметов Т.И. Задачи и упражнения по инженерной геодезии: учеб. пособие / Т.И.
Хаметов, Л.Н. Золотцева, Э.К. Громада. - 2 е изд., перераб. - Пенза: ПГУАС,
2013. - 156 с.
