Введение

В последнее десятилетие технологии передачи данных в компьютерных сетях претерпели очень большие изменения. Первоначально высокоскоростные центральные магистрали предназначались только для передачи информации между основными серверами. Сейчас это оборудование обладает не только высокой скоростью передачи данных, но имеет множество настраиваемых параметров и дает возможность гибко управлять ресурсами сети. Оно стало наиболее сложной и важной ее частью. Низкоскоростные системы, например на основе стандарта 10Base-T, не только тормозят рост сети в целом, снижают общую производительность, но и ограничивают использование новых приложений. С другой стороны, современное оборудование обеспечивает высокую скорость передачи данных, надежность и предусматривает возможности дальнейшего роста и развития.

Центральные магистрали передачи данных должны удовлетворять двум главным критериям:

первый - возможность подключения большого количества низкоскоростных клиентов к небольшому количеству мощных, высокоскоростных серверов;

второй - приемлемая скорость отклика на запросы клиентов.

Идеальная магистраль должна обладать высокой надежностью передачи данных и развитой системой управления. Под управлением следует понимать, что магистраль может быть сконфигурирована с учетом всех местных особенностей, а надежность ее должна быть такова, что даже если некоторые ее части выйдут из строя, серверы останутся доступными.

Целью работы является: улучшение технических параметров мультисервисной сети за счет использования имитационного моделирования на примере АТМ сети выявлен наиболее приемлемый класс передачи данных в данной технологии. Актуальность заключается в том, что технология АТМ в Казахстане находится в эмбриональной стадии и разработанная модель позволяет произвести оптимальную настройку оборудования и предугадать нагрузку на систему, а так же при увеличение абонентов позволит настроить просчитать все возможные риски.

Глава 1. Технология ATM



.1       Модель STM



ATM является развитием STM (Synchronous Transfer Mode), технологии передачи пакетных данных и речи на большие расстояния, традиционно используемой для построения телекоммуникационных магистралей и телефонной сети. STM представляет собой сетевой механизм с коммутацией соединений, где соединение устанавливается прежде, чем начнется передача данных, и разрывается после ее окончания. Таким образом, взаимодействующие узлы захватывают и удерживают канал, пока не сочтут необходимым рассоединиться, независимо от того, передают они данные или "молчат". Данные в STM передаются посредством разделения всей полосы канала на базовые трансмиссионные элементы, называемые временными каналами или слотами. Канальные интервалы объединены в цикл передачи, содержащую фиксированное число каналов, пронумерованных от 1 до N. Каждому слоту ставиться в соответствие одно соединение. Каждая из обойм (их тоже может быть несколько - от 1 до М), определяет свой набор соединений. Цикл передачи предоставляет свои канальные интервалы для установления соединения с периодом Т. При этом гарантируется, что в течение этого периода необходимая обойма будет доступна. Параметры N, M и Т определяются соответствующими комитетами по стандартизации и различаются в Америке и Европе.[1]

В рамках канала STM каждое соединение ассоциируется с фиксированным номером слота в конкретной обойме. Однажды захваченный слот остается в распоряжении соединения в течение всего времени существования этого соединения.

1.2     Переход на ATM



Исследования применения оптоволоконных каналов в трансокеанских и трансконтинентальных масштабах выявили ряд особенностей передачи данных разных типов. В современных коммуникациях можно выделить два типа запросов:

          критичные к задержкам (например, сигналы телевидения высокой четкости и звуковая информация);

          передача данных, не очень критичных к задержкам, но не допускающих потерь информации (этот тип передачи, как правило, относится к межкомпьютерным обменам).

Передача разнородных данных приводит к периодическому возникновению запросов, требующих большой полосы пропускания, но при малом времени передачи. Узел, порой, требует пиковой производительности канала, но происходит это относительно редко, занимая, скажем, одну десятую времени. Для такого вида канала реализуется одно из десяти возможных соединений, на чем, естественно, теряется эффективность использования канала. В рамках модели STM передача временно неиспользуемый слот другому абоненту невозможна.

Модель ATM была взята на вооружение одновременно AT&T и несколькими европейскими телефонными гигантами. (Кстати, это может привести к появлению сразу двух стандартов на спецификацию ATM.) Главная идея заключалась в том, что необходимости в жестком соответствии соединения и номера слота нет. Достаточно передавать идентификатор соединения вместе с данными на любой свободный слот, сделав при этом пакет настолько маленьким, чтобы в случае потери утрата легко восполнялась бы. Короткие пакеты весьма привлекательны для телефонных компаний, стремящихся сохранить аналоговые линии STM.

В сети ATM два узла находят друг друга по виртуальному идентификатору соединения, используемому вместо номеров канальные интервалы и циклы передачи в модели STM. Быстрый пакет передается в такой же слот, как и раньше, но без каких-либо указаний или идентификатора.

1.3     Основные концепции АТМ

Сети с трансляцией ячеек. Идея сети с трансляцией ячеек проста: данные передаются по сети небольшими пакетами фиксированного размера, называемыми ячейками (cells). В сети Ethernet передача данных осуществляется большими пакетами переменной длины, которые называют кадрами (frames). Ячейки имеют два важных преимущества перед кадрами. Во-первых, поскольку кадры имеют переменную длину, каждый поступающий кадр должен быть буферизован (т.е. сохраняться в памяти), что гарантирует его целостность до начала передачи. Поскольку ячейки всегда имеют одну и ту же длину, они требуют меньшей буферизации. Во-вторых, все ячейки имеют одинаковую длину, поэтому они предсказуемы: их заголовки всегда находятся на одном и том же месте. В результате коммутатор автоматически обнаруживает заголовки ячеек и их обработка происходит быстрее.

В сети с трансляцией ячеек размер каждой из них должен быть достаточно мал, чтобы сократить время ожидания, но достаточно велик, чтобы минимизировать издержки. Время ожидания (latency) - это интервал между тем моментом, когда устройство запросило доступ к среде передачи, и тем, когда оно получило этот доступ. Сеть, по которой передается восприимчивый к задержкам трафик (например, звук или видео), должна обеспечивать минимальное время ожидания.

Любое устройство, подключенное к сети ATM (рабочая станция, сервер, маршрутизатор или мост), имеет прямой монопольный доступ к коммутатору. Поскольку каждое из них имеет доступ к собственному порту коммутатора, устройства могут посылать коммутатору ячейки одновременно. Время ожидания становится проблемой в том случае, когда несколько потоков трафика достигают коммутатора в один и тот же момент. Чтобы уменьшить время ожидания в коммутаторе, размер ячейки должен быть достаточно маленьким; тогда время, которое занимает передача ячейки, будет незначительно влиять на ячейки, ожидающие передачи.

Уменьшение размера ячейки сокращает время ожидания, но, с другой стороны, чем меньше ячейка, тем большая ее часть приходится на "издержки" (то есть на служебную информацию, содержащуюся в заголовке ячейки), а соответственно, тем меньшая часть отводится реальным передаваемым данным. Если размер ячейки слишком мал, часть полосы пропускания занимается впустую и передача ячеек происходит длительное время, даже если время ожидания мало.

Сети с установлением соединения. Для передачи пакетов по сетям ATM от источника к месту назначения источник должен сначала установить соединение с получателем. Установление соединения перед передачей пакетов очень напоминает то, как осуществляется телефонный звонок: сначала вы набираете номер, телефон абонента звонит, и кто-то снимает трубку - только после этого вы можете начать говорить.

При использовании других технологий передачи данных, таких как Ethernet и Token Ring, соединение между источником и получателем не устанавливается - пакеты с соответствующей адресной информацией просто помещаются в среду передачи, а концентраторы, коммутаторы или маршрутизаторы находят получателя и доставляют ему пакеты.

Сети с установлением соединения имеют один недостаток - устройства не могут просто передавать пакеты, они обязательно должны сначала установить соединение. Однако такие сети имеют и ряд преимуществ. Поскольку коммутаторы могут резервировать для конкретного соединения полосу пропускания, сети с установлением соединения гарантируют данному соединению определенную часть полосы пропускания. Сети без установления соединения, в которых устройства просто передают пакеты по мере их получения, не могут гарантировать полосу пропускания.

Сети с установлением соединения также могут гарантировать определенное качество обслуживания (Quality of Service - QoS), т.е. некоторый уровень сервиса, который сеть может обеспечить. QoS включает в себя такие факторы, как допустимое количество потерянных пакетов и допустимое изменение промежутка между ячейками. В результате сети с установлением соединения могут использоваться для передачи различных видов трафика - звука, видео и данных - через одни и те же коммутаторы. Кроме того, сети с установлением соединения могут лучше управлять сетевым трафиком и предотвращать перегрузку сети ("заторы"), поскольку коммутаторы могут просто сбрасывать те соединения, которые они не способны поддерживать.

Коммутируемые сети. В сети ATM все устройства, такие как рабочие станции, серверы, маршрутизаторы и мосты, подсоединены непосредственно к коммутатору. Когда одно устройство запрашивает соединение с другим, коммутаторы, к которым они подключены, устанавливают соединение. При установлении соединения коммутаторы определяют оптимальный маршрут для передачи данных - традиционно эта функция выполняется маршрутизаторами.

Когда соединение установлено, коммутаторы начинают функционировать как мосты, просто пересылая пакеты. Однако такие коммутаторы отличаются от мостов одним важным аспектом: если мосты отправляют пакеты по всем достижимым адресам, то коммутаторы пересылают ячейки только следующему узлу заранее выбранного маршрута.

Коммутация в сети Ethernet может быть сконфигурирована таким образом, что все рабочие станции окажутся подключенными непосредственно к коммутатору. В такой конфигурации коммутация в Ethernet похожа на коммутацию в сети ATM: каждое устройство осуществляет прямой монопольный доступ к порту коммутатора, который не является устройством совместного доступа.

Однако коммутация ATM имеет ряд важных отличий от коммутации Ethernet. Поскольку каждому устройству ATM предоставляется непосредственный монопольный доступ к порту коммутатора, то нет необходимости в сложных схемах арбитража для определения того, какое из этих устройств имеет доступ к коммутатору.коммутация также отличается от коммутации Ethernet тем, что коммутаторы ATM устанавливают соединение между отправителем и получателем, а коммутаторы Ethernet - нет. Кроме того, коммутаторы ATM обычно являются не блокирующими; это означает, что они минимизируют "заторы", передавая ячейки немедленно после их получения. Чтобы получить возможность немедленной пересылки всех поступающих ячеек, не блокирующий коммутатор должен быть оснащен чрезвычайно быстрым механизмом коммутации и иметь достаточно большую пропускную способность выходных портов.[2]

1.4     Архитектура АТМ

передача данные протокол сеть

Место ATM в семиуровневой модели OSI - где-то в районе уровня передачи данных. Правда, установить точное соответствие нельзя, поскольку ATM сама занимается взаимодействием узлов, контролем прохождения и маршрутизацией, причем осуществляется это на уровне подготовки и передачи пакетов ATM.

Рисунок 1.1 Различие модели ATM от модели OSI.

Модель протоколов АТМ как и многоуровневая модель протоколов OSI, описывает взаимодействие двух компьютеров в сети, процедуры связи двух оконечных систем посредством АТМ - коммутаторов. Ключевыми уровнями в данной модели являются физический уровень (PL - Physical Layer), уровень АТМ (ATM Layer) и уровень адаптации АТМ (AAL - ATM Adaptation Layer).

Та часть многоуровневой архитектуры АТМ, которая используется для передачи данных между двумя оконечными системами или двумя пользователями, называется слой пользователя (User Plane).

Слой контроля (Control Plane) определяет протоколы более высокого уровня, обеспечивающие передачу сигнала АТМ, а слой управления (Management Plane) обеспечивает управление АТМ - узлом и состоит из двух частей:

          модуля управления слоями (Plane Management),

          модуля управления уровнями (Layer Management).

Модуль управления слоями управляет всеми остальными слоями, а модуль управления уровнями отвечает за управление всеми уровнями модели АТМ.

Рисунок 1.2 Модель протоколов АТМ

Хотя физический уровень и не является частью спецификации ATM, он учитывается многими стандартизующими комитетами. В основном, в качестве физического уровня рассматривается спецификация SONET (Synchronous Optical Network) .

Американский стандарт на высокоскоростную передачу данных. Определены четыре типа стандартных скоростей обмена: 51, 155, 622 и 2400 Мбит/сек, соответствующих международной иерархии цифровой синхронной передачи (SDH - Synchronous Digital Hierarchy).специфицирует, каким образом данные фрагментируются и передаются синхронно по оптоволоконным каналам, не требуя при этом синхронизации каналов и тактовых частот всех узлов, участвующих в процессе передачи и восстановления данных.

Как в модели ATM, так и в модели OSI стандарты для физического уровня устанавливают, каким образом биты должны проходить через среду передачи. Точнее говоря, стандарты ATM для физического уровня определяют, как получать биты из среды передачи, преобразовывать их в ячейки и посылать эти ячейки уровню ATM.

Стандарты ATM для физического уровня также описывают, какие кабельные системы должны использоваться в сетях ATM и с какими скоростями может работать ATM при каждом типе кабеля. Изначально ATM Forum установил скорость DS3 (45 Мбит/с) и более высокие. Однако реализация ATM со скоростью 45 Мбит/с применяется главным образом провайдерами услуг WAN. Другие же компании чаще всего используют ATM со скоростью 25 или 155 Мбит/с.

1.5     Уровень АТМ



В модели OSI стандарты для канального уровня описывают, каким образом устройства могут совместно использовать среду передачи и гарантировать надежное физическое соединение. Стандарты для уровня ATM регламентируют передачу сигналов, управление трафиком и установление соединений в сети ATM. Функции передачи сигналов и управления трафиком уровня ATM подобны функциям канального уровня модели OSI, а функции установления соединения ближе всего к функциям маршрутизации, которые определены стандартами модели OSI для сетевого уровня.

Стандарты для уровня ATM описывают, как получать ячейку, сгенерированную на физическом уровне, добавлять 5-байтный заголовок и посылать ячейку уровню адаптации ATM. Эти стандарты также определяют, каким образом нужно устанавливать соединение с таким качеством сервиса (QoS), которое запрашивает ATM-устройство или конечная станция.

Стандарты установления соединения для уровня ATM определяют виртуальные каналы и виртуальные пути. После того как соединение установлено, коммутаторы между конечными станциями получают адресные таблицы, содержащие сведения о том, куда необходимо направлять ячейки. В них используется следующая информация: адрес порта, из которого приходят ячейки; специальные значения в заголовках ячейки, которые называются идентификаторами виртуального канала (VCI - Virtual Circuit Identifier) и идентификаторами виртуального пути (VPI - Virtual Path Identifier). Адресные таблицы также определяют, какие VCI и VPI коммутатор должен включить в заголовки ячеек перед тем как их передать.

Пакет ATM, определенный специальным подкомитетом ANSI, должен содержать 53 байта: 5 байтов занято заголовком, остальные 48 - содержательная часть пакета.

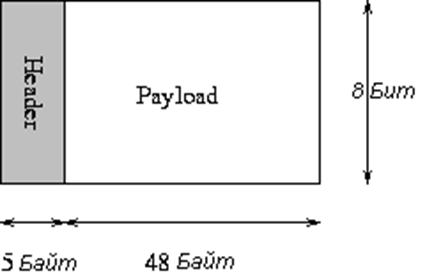

Рисунок 1.3 Строение ячейки АТМ

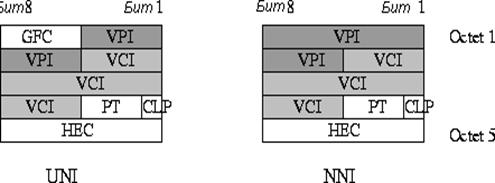

На рисунке 1.4 показаны поля заголовка АТМ - ячеек, имеющих интерфейс пользователя с сетью (UNI - User-to-Network Interface) и интерфейс между сетями (NNI - Network-to-Node Interface или Network-to-Network Interface).

Поле общего управления потоком (GFC - Generic Flow Control) состоит из 4 бит и используется только в UNI для управления трафиком и предотвращения перегрузки. Для NNI это поле не определено, а его биты используются для расширения поля идентификатора виртуальных путей.

Рисунок 1.4 Типы заголовков пакета данных в АТМ

Поле VPI используется для обозначения виртуальных путей и состоит из: 8 битов в UNI и 12 битов в NNI. Это поле еще не определено ни C 1992г.ITU-T, ни организацией ATM Forum.

Поле идентификатора виртуального канала состоит из 16 битов. Значения полей VPI и VCI устанавливаются конечными устройствами при запрашивании соединения.

Поле идентификатора полезной нагрузки (PTI - Payload Type Identification) состоит из 3 битов и используется для обозначения типа полезной нагрузки ячейки, а также для обозначения управляющих процедур. В спецификациях, находящихся в стадии разработки, ATM Forum собирается выделить первый бит для обозначения перегрузки, второй бит для управления сетью, а третий - для индикации ошибки.

Признак потери приоритета ячейки (CLP - Cell Loss Priority) - это 1 бит, который определяет возможность потери ячейкой своего приоритета. Если ячейку можно отбросить из-за перегрузки, этот бит устанавливается в 1; если на коммутаторе возникает перегрузка, он выбрасывает все ячейки, у которых этот бит установлен. В результате при перегрузке сети приоритет отдается определенным типам ячеек, переносящим, например, видеоинформацию.

Контрольная сумма заголовка (HEC - Header Error Check) - это восьмиразрядный циклический избыточный код, который вычисляется по всем полям АТМ - заголовка. Такой метод контроля ошибок позволяет выявить все одноразрядные ошибки и часть много разрядных. Контроль ошибок в работе АТМ имеет очень большое значение, поскольку ошибка в VPI/VCI может вызвать искажение данных в других виртуальных каналах.

Виртуальный канал ATM - это соединение между двумя конечными станциями ATM, которое устанавливается на время их взаимодействия. Виртуальный канал является двунаправленным; это означает, что после установления соединения каждая конечная станция может как посылать пакеты другой станции, так и получать их от нее.

Имеются три типа виртуальных каналов:

          постоянные виртуальные каналы (PVC - Permanent Virtual Circuits);

          коммутируемые виртуальные каналы (SVC - Switched Virtual Circuits);

          интеллектуальные постоянные виртуальные каналы (SPVC - Smart Permanent Virtual Circuits).- это постоянное соединение между двумя конечными станциями, которое устанавливается вручную в процессе конфигурирования сети. Пользователь сообщает провайдеру ATM-услуг или сетевому администратору, какие конечные станции должны быть соединены, и он устанавливает PVC между этими конечными станциями.включает в себя конечные станции, среду передачи и все коммутаторы, расположенные между конечными станциями. После установки PVC для него резервируется определенная часть полосы пропускания, и двум конечным станциям не требуется устанавливать или сбрасывать соединение.устанавливается по мере необходимости - всякий раз, когда конечная станция пытается передать данные другой конечной станции. Когда отправляющая станция запрашивает соединение, сеть ATM распространяет адресные таблицы и сообщает этой станции, какие VCI и VPI должны быть включены в заголовки ячеек. Через произвольный промежуток времени SVC сбрасывается.устанавливается динамически, а не вручную. Для него стандарты передачи сигналов уровня ATM определяют, как конечная станция должна устанавливать, поддерживать и сбрасывать соединение. Эти стандарты также регламентируют использование конечной станцией при установлении соединения параметров QoS из уровня адаптации ATM.

Кроме того, стандарты передачи сигналов описывают способ управления трафиком и предотвращения "заторов": соединение устанавливается только в том случае, если сеть в состоянии поддерживать это соединение. Процесс определения, может ли быть установлено соединение, называется управлением признанием соединения (CAC - Connection Admission Control).- это гибрид PVC и SVC. Подобно PVC, SPVC устанавливается вручную на этапе конфигурирования сети. Однако провайдер ATM-услуг или сетевой администратор задает только конечные станции. Для каждой передачи сеть определяет, через какие коммутаторы будут передаваться ячейки.

Большая часть раннего оборудования ATM поддерживала только PVC. Поддержка SVC и SPVC начинает реализовываться только сейчас.имеют два преимущества над SVC. Сеть, в которой используются SVC, должна тратить время на установление соединений, а PVC устанавливаются предварительно, поэтому могут обеспечить более высокую производительность. Кроме того, PVC обеспечивают лучший контроль над сетью, так как провайдер ATM-услуг или сетевой администратор может выбирать путь, по которому будут передаваться ячейки.

Однако и SVC имеют ряд преимуществ перед PVC. Поскольку SVC устанавливается и сбрасывается легче, чем PVC, то сети, использующие SVC, могут имитировать сети без установления соединений. Эта возможность оказывается полезной в том случае, если вы используете приложение, которое не может работать в сети с установлением соединений. Кроме того, SVC используют полосу пропускания, только когда это необходимо, а PVC должны постоянно ее резервировать на тот случай, если она понадобится. SVC также требуют меньшей административной работы, поскольку устанавливаются автоматически, а не вручную. И наконец, SVC обеспечивают отказоустойчивость: когда выходит из строя коммутатор, находящийся на пути соединения, другие коммутаторы выбирают альтернативный путь.

В некотором смысле SPVC обладает лучшими свойствами этих двух видов виртуальных каналов. Как и в случае с PVC, SPVC позволяет заранее задать конечные станции, поэтому им не приходится тратить время на установление соединения каждый раз, когда одна из них должна передать ячейки. Подобно SVC, SPVC обеспечивает отказоустойчивость. Однако и SPVC имеет свои недостатки: как и PVC, SPVC устанавливается вручную, и для него необходимо резервировать часть полосы пропускания - даже если он не используется.

Стандарты установления соединения для уровня ATM также определяют виртуальные пути (Virtual Path). В то время как виртуальный канал - это соединение, установленное между двумя конечными станциями на время их взаимодействия, виртуальный путь - это путь между двумя коммутаторами, который существует постоянно, независимо от того, установлено ли соединение. Другими словами, виртуальный путь - это "запомненный" путь, по которому проходит весь трафик от одного коммутатора к другому.

Когда пользователь запрашивает виртуальный канал, коммутаторы определяют, какой виртуальный путь использовать для достижения конечных станций. По одному и тому же виртуальному пути в одно и то же время может передаваться трафик более чем для одного виртуального канала. Например, виртуальный путь с полосой пропускания 120 Мбит/с может быть разделен на четыре одновременных соединения по 30 Мбит/с каждый.[3]

1.6     Стандарты Модели ATM

Forum разработал много стандартов, основанных на модели ATM, в том числе следующие:

User-to-Network Interface (UNI - интерфейс "пользователь-сеть") определяет интерфейс между конечной станцией и коммутатором;

Private Network-to-Network Interface (PNNI - частный интерфейс "сеть-сеть") определяет интерфейс между коммутаторами.

Эти стандарты определяют, как рабочие станции и коммутаторы взаимодействуют в сети ATM.

Стандарты UNI, разработанные ATM Forum, определяют, каким образом устройства взаимодействуют с коммутатором. На рисунке 5 показано, как пакет передается с рабочей станции коммутатору. Сначала пользователь посылает данные, например аудио-, видеоинформацию и т.д. В соответствии с типом данных какой-либо из четырех протоколов AAL получает эти данные и разбивает их на ячейки. Затем ячейки передаются на уровень ATM, который добавляет к ним информацию, необходимую для маршрутизации. Потом ячейки передаются на физический уровень, разбивающий их на биты и посылающий через среду передачи коммутатору.

Рисунок 1.5 Взаимодействие рабочей станции АТМ с коммутатором

1.7     Интерфейсы сетей АТМ

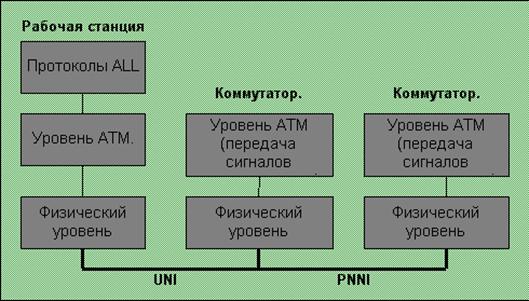

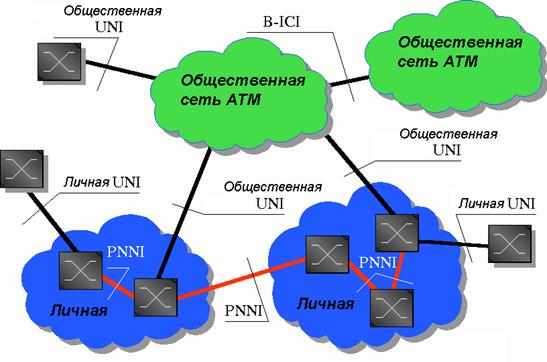

Обратим свое внимание на рис.6, на котором изображено несколько различных сетей АТМ частных и публичных и интерфейсы сетей АТМ с действующими на них стандартами UNI (User-to-Network Interface), PNNI (Private Network-to-Network Inteface) и B-ICI (B-ISDN Inter-Carrier Interface).

Как видно из этого рисунка PNNI действует либо внутри частной или публичной сети между АТМ-коммутаторами этой сети, либо между двумя частными сетями. Абревиатура PNNI в соответствии с этим имеет два значения: интерфейс между частными сетями (Private Network-to-Network Inteface) или интерфейс между АТМ-коммутаторами в частной сети (Private Network Node Interface).

Для получения полной картины интерфейсов или протоколов в сетях АТМ необходимо отметить, что между конкретным АТМ-коммутатором и частной или публичной сетью АТМ действуют, соответственно, стандарты Private или Public User-to-Network Interface (Private/Public UNI). Стандарт Public UNI действует также между частной и публичной сетями АТМ.

Кроме того, между двумя публичными сетями действует стандарт B-ICI (B-ISDN Inter-Carrier Interface).

На самом деле три стандарта UNI, PNNI и B-ICI очень тесно связаны друг с другом, более того, некоторые функции этих протоколов перекрываются между собой, и это приводит к тому что границы между ними в силу функциональной близости этих стандартов стираются.

Рассматривая все по порядку, начнем со стандарта B-ICI, который работает между публичными сетями.

Рисунок 1.6 Схема интерфейса B-ICI

Назначение данного стандарта заключается в обеспечении возможности предоставления услуг АТМ через национальные и международные сети АТМ. Разрабатывается этот стандарт рабочей группой B-ICI АТМ Форума.

Первая версия (v.1.1) стандарта увидела свет в сентябре 1994 года и описывала услуги, базирующиеся на постоянных виртуальных соединениях PVC.

Вторая версия (v.2.0) была принята в декабре 1995 года и включала в себя уже и предоставление услуг АТМ не только на базе PVC, но и на базе коммутируемых виртуальных соединениях SVC.

Последняя версия стандарта B-ICI, принятая АТМ Форумом, имеет номер 2.1 и принята она в ноябре 1996 года. Эта версия включает в себя дополнение по переменной скорости передачи (VBR - Variable Bit Rate) и некоторые другие функции, касающиеся поддержки адресации АТМ.

Для стандарта B-ICI характерны следующие особенности:

возможность поддержки функций ATM UNI;

возможность поддержки межсетевого взаимодействия с другими сетями, такими как Frame Relay, SMDS и низкоскоростные сети;

высокая надежность, дающая возможность использования B-ICI для работы в публичных сетях.

Таким образом, B-ICI поддерживает функциональные возможности работы по передаче многочисленных услуг через специфические интерфейсы, такие как SMDS ICI, FR NNI и т.д.

Хотелось бы отметить функции, которые характерны для коммутируемых виртуальных соединений B-ICI. Во-первых, сигналинг SVC B-ICI базируется на сигналинге ITU-T B-ISDN и поддерживает UNI 3.1. Соединения SVC B-ICI пригодны для использования как внутри публичных сетей, так и между ними и предоставляют следующие возможности:

          соединение точка-точка и многоточечные соединения (point-to-multipoint);

          симметричные и несимметричные соединения;

          CBR (Constant Bit Rate) и VBR соединения;

          поддержку адресации E.164 и систему АТМ адресации (ATM End System Address - AESA).

Последняя функция введена в версии 2.1 B-ICI и является достаточно важной при рассмотрении взаимодействия публичных сетей, которые в основном являются сетями, выросшими из телефонных сетей со своей системой адресации, характерной для телефонии.

Сделаем здесь необходимые пояснения о системе адресации, принятой в АТМ и определенной в стандарте UNI. АТМ Форум принял два базовых типа адресов: адрес конечной системы АТМ (AESA) и E.164.

Адресация AESA базируется на стандарте ISO NSAP и включает в себя три основных структуры адресации: DCC (Data Country Code), ICD (International Code Designator) и E.164.

Адресация E.164 - это точно такая же система адресации, которая применяется в телефонии. Часто ее называют "Натуральным E.164" для отличия от варианта адресации E.164 AESA. Для примера можно разобрать телефонный адрес (телефонный номер) в системе "натуральной E.164": 441712506223. В данном случае 44 - код страны - Англия, 171 - код города - Лондон, 2506223 - номер телефона в Лондоне.

Таким образом, нынешяя версия B-ICI поддерживает и систему адресации АТМ и систему адресации, характерную для телефонии, что очень важно.

Возвращаясь к коммутируемым виртуальным соединениям B-ICI рассмотрим такую уникальную функцию B-ICI как систему измерения использования канала при таком соединении или функцию биллинга. Такая возможность очень важна для провайдеров услуг, которые должны иметь наиболее точные данные о том, каким образом используется услуга пользователем, для точной тарификации услуг.ICI позволяет получать следующие характеристики по предоставляемым коммутируемым виртуальным каналам:

          количество переданных по каналу ячеек АТМ;

          продолжительность отдельных соединений;

          получение значений;

          номера вызываемого абонента;

          используемой пропускной способности каналa;

          качества обслуживания, предоставленного по каналу;

          скорости передачи ячеек АТМ по каналу.

Теперь обратимся к более подробному рассмотрению протокола PNNI(Private Network to Network Interface). [4]

Рисунок 1.7 Сеть АТМ

Основное назначение PNNI - это сбор, обновление и синхронизация информации о топологии сети АТМ и адресах конечных узлов АТМ в сети. Эта информация называется маршрутной информацией и ее можно разделить на два типа: топологическая информация или база данных и информация о достижимости конкретных адресов в сети, т.е. информация о маршрутах до конечных узлов сети. Именно поддержкой этих двух типов информации и занимается PNNI в сети АТМ.

Кроме того, необходимо отметить, что PNNI призван минимизировать маршрутную информацию, хранящуюся в узлах сети. Эта функция PNNI достаточно важна в больших сетях АТМ с большим количеством узлов. Если проводить аналогию с сетями, построенными на базе обычных маршрутизаторов, PNNI функционально аналогичен протоколу OSPF.

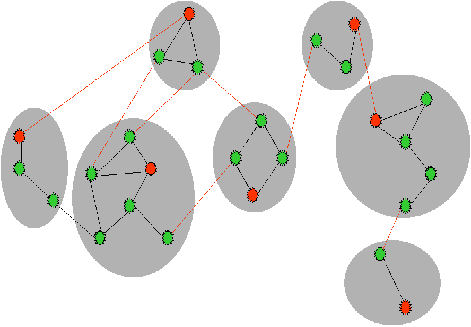

Для более подробного изучения работы PNNI рассмотрим некоторую конкретную сеть АТМ, изображенную на рисунке 7. Перед Вами некоторая сеть, состоящая из 26 коммутаторов АТМ и 33 физических каналов. Рассмотрим, каким образом на такой сети строится иерархия PNNI.

При переходе от физического уровня сети (Рисунок 1.7) к нижнему уровеню иерархии PNNI необходимо отметить, что узлы физической сети представляются на нижнем уровне иерархии PNNI логическими узлами, а физические каналы - логическими каналами.

Иерархия PNNI начинается на нижнем уровне, где узлы нижнего уровня организуются в так называемые Peer Groups (PG - одноранговая группа). Peer Groups - это набор логических узлов, которые обмениваются между собой информацией, так что все члены PG поддерживают одинаковым видение этой группы. Логические узлы однозначно и недвусмысленно определяются идентификаторами логических узлов (Рисунок 1.8).

По аналогии с традиционными сетями можно назвать одноранговые группы (PG) доменами маршрутизации. Это название достаточно точно отражает суть дела, поскольку внутри одноранговой группы всегда имеется полная информация о принадлежащих ей конечных адресах АТМ, а информация о внешних по отношению к данному домену адресах дается с точностью до домена (одноранговой группы), к которой данные адреса принадлежат.имеют свои идентификаторы, которые устанавливаются во время конфигурирования. Соседние узлы сети обмениваются пакетами Hello с идентификаторами PG (PGID). Если PGID совпадают, то соседние узлы принадлежат одной PG. В противном случае соседние узлы принадлежат к различным PG. PGID определяется как префикс в АТМ-адресе, длиной не более 13 байт (Рис.10).

Логические узлы соединяются логическими каналами. Логические каналы между узлами нижнего уровня совпадают с физическими каналами между физическими узлами.

Рисунок 1.8 Идентификаторы логических узлов

Логические каналы внутри PG называются горизонтальными, а каналы, соединяющие различные PG называются внешними. Черные каналы на диаграмме - горизонтальные, красные - внешние.Когда логические каналы готовы к работе, подключенные к ним узлы начинают обмен информацией по известным VCC (Virtual Channal Connection - соединение по виртуальному каналу), которые используются как RCC (PNNI Routing Control Channel - канал управления маршрутизацией). Узлы начинают посылать своим соседним узлам пакеты Hello, в которых указаны свой АТМ-адрес, ID узла и ID его порта для канала.

Таким образом, протокол Hello дает возможность двум соседним узлам узнать друг о друге. Поскольку протокол Hello PNNI поддерживает и обмен PGID, то соседние узлы имеют возможность определить к одному или к разным PG относится он и любой сосед. Протокол Hello работает все время, пока существует логический канал и может служить индикатором падения канала в то время, когда другие механизмы уже бездействуют.

Топологическая база данных создается в каждой одноранговой группе и хранится на всех узлах таких групп. Топологическая база данных включает в себя два типа информации:

          состояние топологии сети (состояние узлов и состояние каналов);

          информация о достижимости адресов (адреса и адресные префиксы), т.е. информация о адресах и группах адресов, с которыми может быть установлены логические соединения.

Топологическая база данных состоит из элементов топологической базы данных PTSE (PNNI Topology State Element - элемент топологии PNNI), которые порождаются каждым узлом сети. PTSE описывают собственную идентификацию и возможности узла, а также информацию, используемую для выбора лидера PG и построения иерархии PNNI. Эта информация называется узловой.

Кроме того, информацию топологической базы данных можно разделить на атрибуты и метрики.

Атрибуты рассматриваются индивидуально при принятии решений. Например, узловой атрибут SECURITY может послужить причиной того, что уже выбранный при маршрутизации путь будет отменен.

С другой стороны метрика - это параметр, который имеет свойство накапливаться или увеличиваться в течении пути. Например, метрика задержки увеличивается по мере продвижения по выбранному маршруту.

Определенная информация о состоянии топологии, обычно относящаяся к полосе пропускания, является достаточно динамическим параметром. С другой стороны, другой тип информации о топологическом состоянии, например административный вес, может быть достаточно статической. Поэтому в механизме распределения топологической информации PNNI не делается различий между динамической и статической информацией.

Информация о достижимости (Reachability Information - RI) подразделяется на внешнюю и внутреннюю. Внешняя и внутренняя информация о достижимости логически различима в зависимости от ее источников. Внутренняя RI представляет локальные знания о достижимости внутри домена маршрутизации. Внешняя RI получена от внешних источников (других протоколов) и не будет распространяться другим доменам или протоколам. RI как внутреннюю, так и внешнюю, можно ввести вручную с указанием на то, что может быть передано другим протоколам или доменам мершрутизации, а что - нет.

Когда соседние узлы на обоих концах логического канала были инициированы с помощью обмена пакетами Hello, подтвердившими принадлежность обоих узлов к одной и тойже PG, узлы начинают процесс синхронизации топологической базы данных, т.е. обмен информацией, в результате которой оба узла будут иметь абсолютно одинаковые топологические базы данных. Синхронизация производится с помощью обмена узлами PTSE. Передача PTSE производится с помощью специальных пакетов PTSP (PNNI Topology State Packet - пакет состояния топологии PNNI), в которые инкапсулируются PTSE.

После принятия PTSP содержащаяся в нем PTSE проходит проверку и ее принятие подтверждается квитанцией, котрая передается отправителю PTSE. Если PTSE новая или содержит более новые данные, чем имеющаяся на узле копия, производится ее установка в топологическую базу данных узла и распространение среди соседних узлов.

Распространение PTSE происходит постоянно. PTSE, содержащаяся в топологической базе данных подвержены старению и уничтожаются через предустановленный промежуток времени, если они не переписаны вновь поступившими версиями PTSE. Узлы имеют право вносить изменения только в создаваемые ими PTSE. В PTSE, порожденные другими узлами, данный узел не может вносить никаких изменений, изменения вносятся только заменой старого PTSE на вновь полученный. PTSE могут передаваться периодически или в силу наступления некоторых событий и распространяются они только в пределах одной PG.

Прежде чем перейти к следующему уровню иерархии, необходимо определить понятие лидера PG (PGL). Лидер PG - это один из членов PG. В каждой PG дролжен быть один лидер PG. Лидер PG не имеет какой-либо специальной роли в группе. По отношению к любому другому узлу лидер ему полностью идентичен. PGLE - процесс порождения лидера - определяет какой узел выбрать в качеcтве лидера PG. Критерием выбора является некоторый приоритет узла (Leadership Priority - LSP). PGLE является постоянно работающим процессом. Когда у какого-нибудь узла приоритет становится выше приоритета текущего лидера, то этот узел становится новым лидером. То же произойдет в случае аварии узла или его исчезновения.

Если встречаются несколько узлов с одинаковым приоритетом, то лидером становится узел с наибольшим ID. После выбора лидера PG его приоритет увеличивается для повышения стабильности. Для внутреннего функционирования PG не требуется наличие лидера, полная связность в группе может быть достигнута и при его отсутствии.

Домен маршрутизации PNNI конфигурируется как единичная PG, в которой может быть достигнута полная связность без наличия лидера PG. Вырожденная форма PG есть один единственный узел. Такая форма может возникнуть в результате конфигурации или аварий.

Интерфейс обмена данными (DXI) АТМ позволяет осуществлять доступ к сети АТМ существующего оборудования (например, маршрутизаторов) без его модернизации. Физическими интерфейсами DXI обычно являются интерфейсы типа V.35 или высокоскоростного последовательного интерфейса HSSI. Формат данных соответствует протоколу HDLC. Мультиплексор доступа преобразует кадры HDLC в ячейки, при необходимости преобразует трафик для выполнения соглашения по трафику. Сопряжение с сетью АТМ производится по интерфейсу UNI.

Основанный на кадрах интерфейс UNI (Frame-Based UNI - FUNI) очень похож на интерфейс DXI. Основное отличие состоит в том, что функция SAR выполняется сетью. Основной целью данного интерфейса является предоставление доступа к АТМ на скорости nґ64 кбит/с. На этих скоростях стоимость доступа очень низка. При использовании доступа на основе ячеек эффективность ниже из-за заголовка ячейки, что делает доступ медленнее (и дороже) по сравнению с протоколами на основе кадров, таких как Frame Relay. Использование кадров HDSL в FUNI дает эффективность Frame Relay наряду с мощью сигнализации АТМ, которая в свою очередь включает поддержку SNMP и MIB.[5]

Отличие от формата ячейки UNI заключается в первых четырех битах заголовка. Вместо поля GFC увеличена длина поля VPI до 12 бит. Это дает возможность установление большого количества виртуальных соединений через одно физическое соединение между коммутаторами сети АТМ. Так же NNI выполняет функцию распределения сведений о текущей топологии сети между коммутаторами. При изменении топологии (при обрыве физических соединений или другой неисправности) коммутаторы должны знать, что произошло, какие соединения нарушены и какие требуют переустановления.

1.8     Организации по стандартизации ATM



В формировании стандартов ATM участвует много организаций. Ниже указаны наиболее влиятельные из них, а также разработанные ими основные стандарты:

          Уровень пользователя (User Plane), который определяет UNI и включает в себя все три уровня модели ATM - физический, уровни ATM и адаптации ATM;

          Уровень контроля (Control Plane). Он определяет NNI и также включает в себя все три уровня ATM;

          Уровень управления (Management Plane), который определяет сетевое управление.Forum, консорциум производителей оборудования ATM, приспособил и расширил стандарты B-ISDN, с тем чтобы создать отраслевые стандарты, которые дают возможность продуктам ATM взаимодействовать с оборудованием традиционных локальных сетей. Ниже перечислены некоторые наиболее важные стандарты ATM, разработанные ATM Forum:

          UNI;

          Private NNI (PNNI);

          Integrated PNNI (IPNNI);

          LAN Emulation (LANE);

          MultiProtocol Over ATM (MPOA).

В сети ATM каждый раз, когда приложению необходимо установить соединение между двумя пользователями, оно должно заказать вид сервиса, в соответствии с которым будет обслуживать трафик по данному соединению. Классы сервиса ATM содержат ряд параметров, которые определяют гарантии качества сервиса. В спецификациях форума ATM предусмотрено несколько классов сервиса - CBR, VBR, UBR и ABR (появился совсем недавно). Гарантии качества сервиса могут определять минимальный уровень доступной пропускной способности и предельные значения задержки ячейки и вероятности потери ячейки.[6]

Сервис CBR (constant bit rate, сервис с постоянной битовой скоростью) представляет собой наиболее простой класс сервиса ATM. Когда сетевое приложение устанавливает соединение CBR, оно заказывает пиковую скорость трафика ячеек (peak cell rate, PCR), которая является максимальной скоростью, которое может поддерживать соединение без риска потерять ячейку.

Затем данные передаются по этому соединению с запрошенной скоростью - не более и, в большинстве случаев, не менее. Любой трафик, передаваемый станцией с большей скоростью, может сетью просто отбрасываться, а передача трафика сетью со скоростью, ниже заказанной, не будет удовлетворять приложение.соединения должны гарантировать пропускную способность с минимальной вероятностью потери ячейки и низкими изменениями задержки передачи ячейки. Когда приложение заказывает CBR сервис, то оно требует соблюдения предела изменения задержки передачи ячейки.

Сервис CBR предназначен специально для передачи голоса и видео в реальном масштабе времени. Сервис CBR также подходит для эмуляции цифровых каналов типа T1/E1.

Для соединений CBR нет определенных ограничений на скорость передачи данных, и каждое виртуальное соединение может запросить различные постоянные скорости передачи данных. Сеть должна резервировать полную полосу пропускания, запрашиваемую конкретным соединением.

Класс трафика VBR (variable bit rate, сервис с переменной битовой скоростью) включает два подкласса: трафик VBR реального времени (VBR-RT) и трафик VBR не реального времени (VBT-NRT). Трафик VBR-RT допускает очень узкие границы для задержки передачи ячеек и может использоваться для передачи данных приложений реального времени, которые позволяют небольшое изменение задержки передачи ячеек, таких как видео, генерируемое кодеком с переменной скоростью данных или компрессированный видеотрафик, в котором удалены промежутки "молчания". Трафик VBR-NRT в свою очередь предъявляет менее жесткие требования к задержке передачи ячеек. Он специально предназначен для передачи коротких, пульсирующих сообщений, таких как сообщения, возникающие при обработке транзакций системами управления базами данных.

По сравнению с сервисом CBR, VBR требует более сложной процедуры заказа соединения между сетью и приложением. В дополнение к пиковой скорости приложение VBR заказывает еще и другой параметр: длительно поддерживаемую скорость (sustained rate), которая представляет собой среднюю скорость передачи данных, которая разрешена приложению. Пользователь может превышать скорость вплоть до величины PCR, но только на короткие периоды времени, а соединение VBR будет использовать среднее значение SCR для управления трафиком, снижая его интенсивность на соответствующие периоды времени.

Как и при CBR-соединении, приложение и сеть должны прийти к соглашению относительно пиковой скорости PCR и допустимости задержек передачи ячеек. Но в отличии от CBR, соединение VBR должно установить временной предел - как долго могут передаваться данные на скорости PCR.
Когда этот предел, известный как допустимая пульсация, превышается, за ним должен следовать период более низкой активности станции, чтобы обеспечить заданный уровень SCR. Эти периоды низкой активности дают возможность другим видам трафика, таким как ABR, получить доступ к сети.
Как и в случае CBR, пользователи VBR получают гарантированное обслуживание в отношении потерь ячеек, изменения задержек передачи ячеек и доступной полосы пропускания до тех пор, пока трафик удовлетворяет определенным при соединении требованиям. Однако для многих приложений, которые могут быть чрезвычайно "взрывными" в отношении интенсивности трафика, невозможно точно предсказать параметры трафика, оговариваемые при установлении соединения. Например, обработка транзакций и трафик двух взаимодействующих локальных сетей непредсказуемы по своей природе, изменения трафика слишком велики, чтобы заключить с сетью какое-либо разумное соглашение. В результате администраторы сетей, ответственные за такие приложения, имеют три возможности. Они могут заплатить за дополнительную пропускную способность, которая может оказаться неиспользованной. Они могут попытаться управлять пульсациями трафика более тонко (сложная задача для большинства приложений). Или же они могут превысить скорость, оговоренную при установлении соединения, пренебрегая гарантированным качеством обслуживания. Для тех, кто выбирает последний вариант, последствия скорее всего будут и самыми тяжелыми - потеря ячеек. Потерянные ячейки должны быть повторно переданы узлом-отправителем. Для ответственных приложений это серьезная проблема, для низкоприоритетных приложений, таких как электронная почта, повторная передача ячеек является досадной потерей времени. В отличие от CBR и VBR, сервис UBR (unspecified bit rate, неопределенная битовая скорость) не определяет ни битовую скорость, ни параметры трафика, ни качество сервиса. Сервис UBR предлагает только доставку "по возможности", без гарантий по утере ячеек, задержке ячеек или границам изменения задержки. Разработанный специально для возможности превышения полосы пропускания, сервис UBR представляет собой частичное, но неадекватное решение для тех непредсказуемых "взрывных" приложений, которые не готовы согласиться с фиксацией параметров трафика.

Главными недостатками подхода UBR являются отсутствие управления потоком данных и неспособность принимать во внимание другие типы трафика. Когда сеть становится перегруженной, UBR-соединения продолжают передавать данные. Коммутаторы сети могут буферизовать некоторые ячейки поступающего трафика, но в некоторый момент буфера переполняются и ячейки теряются. А так как UBR-соединения не заключали никакого соглашения с сетью об управлении трафиком, то их ячейки отбрасываются в первую очередь. Потери ячеек UBR могут быть так велики, что "выход годных" ячеек может упасть ниже 50%, что совсем неприемлемо. Сервис ABR (available bit rate), подобно сервису UBR, использует превышение полосы пропускания, но он использует технику управления трафиком для оценки степени переполнения сети и избегает потерь ячеек. ABR - это первый класс сервиса технологии ATM, который действительно обеспечивает надежный транспорт для приложений с пульсирующим трафиком за счет того, что он может находить неиспользуемые интервалы времени в трафике и заполнять их своими пакетами, если другим классам сервиса эти интервалы не нужны.

Как и в сервисах CBR и VBR, при установлении соединения ABR заключается соглашение о пиковой скорости PCR. Однако, соглашение о пределах изменения задержки передачи ячеек или о параметрах пульсации не заключается. Вместо этого сеть и приложение заключают соглашение о требуемой минимальной скорости трафика. Это гарантирует приложению небольшую пропускную способность, обычно минимально необходимую для того, чтобы приложение работало. Пользователь соединения ABR соглашается не передавать данные со скоростью выше пиковой, то есть PCR, а сеть соглашается всегда обеспечивать минимальную скорость передачи ячеек - MCR (minimum cell rate). Скорость MCR вычисляется в ячейках в секунду, на основании способности приложения выдержать определенную задержку. Например, если приложению нужно передать файл в 1 Мбайт (около 20000 ячеек ATM) по крайней мере за 2 секунды, то требуемая скорость MCR для приложения составит 10000 ячеек в секунду.[7]

Если приложение при установлении ABR-соединения не определяет максимальную и минимальную скорости, то по умолчанию они принимаются равными скорости линии доступа станции к сети (для PCR) и нулю для MCR.

Пользователь соединения ABR получает гарантированное качество сервиса в отношении потери ячеек и пропускной способности. Что касается задержек передачи ячеек, то хотя они и сводятся к минимуму, но сервис ABR не дает абсолютных гарантий. Следовательно, сервис ABR не предназначен для приложений реального времени, а предназначен для приложений, в которых поток данных не очень чувствителен к задержкам в передаче.(File Transfer Protocol) - это один из трех основных протоколов Интернета (mail, www, ftp). FTP или «Протокол Передачи Файлов» - один из старейших протоколов в Интернет и входит в его стандарты. Обмен данными в FTP проходит по TCP-каналу. Построен обмен по технологии «клиент-сервер».(File Transfer Protocol) - это один из трех основных протоколов Интернета (mail, www, ftp). FTP или «Протокол Передачи Файлов» - один из старейших протоколов в Интернет и входит в его стандарты. Обмен данными в FTP проходит по TCP-каналу. Построен обмен по технологии «клиент-сервер».- протокол.

Согласованный формат для передачи данных между двумя устройствами. Протокол определяет следующее:

-      как будет осуществляться проверка на ошибку;

-         метод упаковки данных (если упаковка используется);

          каким образом посылающее устройство сообщает, что оно закончило сообщение;

          каким образом принимающее устройство сообщает, что оно получило сообщение.

Имеется ряд стандартных (эталонных) протоколов, из которых можно выбрать подходящий. Каждый протокол имеет свои преимущества и недостатки (неудобства); например, некоторые более простые, чем другие, некоторые более надежны, и некоторые быстрее.

С точки зрения пользователя, единственное, что его интересует в протоколе, - то, что компьютер или устройство должен поддерживать его (протокол) правильно, если Вы хотите связываться с другими компьютерами. Протокол может быть реализован или в оборудовании или в программном обеспечении.- это свод правил, которые указывают на то, как компьютеры могут совместно использовать файлы в Интернете.

Протокол FTP построен таким образом, что различные компьютеры, с различным программным обеспечением и различным «железом» могут эффективно обмениваться любыми файлами.

Сегодня, многие пользователи при слове FTP ассоциируют его с warez, mp3, jpeg и mpeg форматами. Но на самом деле этот протокол используется для передачи любых видов файлов, от обычных текстовых документов, до защищённых программных файлов. FTP протокол широко используется в автоматических системах проведения оплаты через Интернет и для передачи информации со спутников в космосе.

Пересылка и загрузка файлов в Интернете - столь важные рутинные задачи, что протокол FTP стал широко применяться еще до появления в Сети электронной почты. Однако с помощью этого протокола существенно проще получить доступ к файлам другого компьютера, нежели предоставить другим возможность доступа к вашим файлам и их считывания.

В FTP соединение инициируется интерпретатором протокола пользователя. Управление обменом осуществляется по каналу управления в стандарте протокола TELNET. Команды FTP генерируются интерпретатором протокола пользователя и передаются на сервер. Ответы сервера отправляются пользователю также по каналу управления. В общем случае пользователь имеет возможность установить контакт с интерпретатором протокола сервера и отличными от интерпретатора пользователя средствами.

Команды FTP определяют параметры канала передачи данных и самого процесса передачи. Они также определяют и характер работы с удаленной и локальной файловыми системами.отличается от других приложений тем, что он использует два TCP соединения для передачи файла.

Управляющее соединение устанавливается как обычное соединение клиент-сервер. Сервер осуществляет пассивное открытие на заранее известный порт FTP (21) и ожидает запроса на соединение от клиента. Клиент осуществляет активное открытие на TCP порт 21, чтобы установить управляющее соединение. Управляющее соединение существует все время, пока клиент общается с сервером. Это соединение используется для передачи команд от клиента к серверу и для передачи откликов от сервера. Тип IP сервиса для управляющего соединения устанавливается для получения «минимальной задержки», так как команды обычно вводятся пользователем.

Соединение данных открывается каждый раз, когда осуществляется передача файла между клиентом и сервером. (Оно также открывается и в другие моменты, как мы увидим позже.) Тип сервиса IP для соединения данных должен быть «максимальная пропускная способность», так как это соединение используется для передачи файлов.

Сессия управления инициализирует канал передачи данных. При организации канала передачи данных последовательность действий другая, отличная от организации канала управления. В этом случае сервер инициирует обмен данными в соответствии с параметрами, согласованными в сессии управления.

Канал данных устанавливается для того же host'а, что и канал управления, через который ведется настройка канала данных. Канал данных может быть использован как для приема, так и для передачи данных.

Возможна ситуация, когда данные могут передаваться на третью машину. В этом случае пользователь организует канал управления с двумя серверами и организует прямой канал данных между ними. Команды управления идут через пользователя, а данные напрямую между серверами .

Канал управления должен быть открыт при передаче данных между машинами. В случае его закрытия передача данных прекращается.адрес выглядит примерно так:://user:password@127.0.0.1:21/- имя пользователя.

двоеточие - это разделитель для программы между именем пользователя и паролем- пароль.

@ - означает разделение между данными о пользователе и адресом.

Дальше идёт непосредственно адрес. Это может быть IP, а может иметь и буквенное значение (как-то ftp.ur.ru). После адреса опять идёт разделительное двоеточие, которое разделяет адрес, и номер порта к которому следует подключаться. По умолчанию этим портом является 21, но может быть любая цифра, обозначенная администратором сервера.

Адрес может выглядеть и так:://127.0.0.1

Это будет означать, что имя пользователя anonymous, паролем является E-mail адрес, а порт 21-й.

Для получения файлов необходим FTP-client, программа, которая сегодня поставляется как составляющая часть всех современных броузеров. А вот с предоставлением доступа к вашим файлам немного сложнее, для этого необходим выход в Интернет, предпочтительно (но необязательно) с фиксированным (статичным) IP-адресом и постоянным соединением, и FTP-daemon - программа, выполняющая функции FTP-сервера.

Качество FTP-сервера определяется его способностью управлять доступом в соответствии с типами пользователей и файлов. Если вы располагаете общедоступными файлами, то вы захотите иметь возможность предоставлять анонимный FTP-доступ к конкретным каталогам. Администратору FTP-узла необходим исчерпывающий протокол регистрации доступа. И все это требует интуитивно понятного, работоспособного пользовательского интерфейса.

Существует множество FTP-демонов, под все операционные системы, но не все так удобны и функциональны. На мой взгляд, наиболее удобным и не менее функциональным является Gene 6 Bulletproof FTP Server. Рассмотрим более подробно этот FTP-сервер ниже.архивы являются одними из основных информационных ресурсов Internet. Фактически, это распределенный депозитарий текстов, программ, фотографий и прочей информации, хранящейся в виде файлов на различных компьютерах во всем мире.[8]

Информация в FTP-архивах разделена, в основном, на три категории:

-      Защищенная информация, режим доступа к которой определяется ее владельцами и разрешается по специальному соглашению с потребителем. К этому виду ресурсов относятся коммерческие архивы (к примеру, коммерческие версии программ в архивах ftp.microsoft.com), закрытые национальные и международные некоммерческие ресурсы (например, работы по международным проектам CES или IAEA), частная некоммерческая информация со специальными режимами доступа (например, частные благотворительные фонды).

-         Информационные ресурсы ограниченного использования, к которым относятся, например, программы класса shareware. В данный класс могут входить ресурсы ограниченного времени использования или ограниченного времени действия.

          Свободно распространяемые информационные ресурсы или freeware, если речь идет о программном обеспечении. К этим ресурсам относится все, что можно свободно получить по сети без специальной регистрации. Это может быть документация, программы или что-либо еще. Следует отметить, что свободно распространяемое программное обеспечение не имеет сертификата качества, но его разработчики открыты для обмена опытом.

Из выше перечисленных ресурсов наиболее интересными являются две последних категории, которые, как правило, оформлены в виде FTP-архивов.Сервер - это FTP-сервер, который полностью соответствует спецификации RFC-959, а также имеет множество других опций, таких как:

          поддержка скачивания/закачивания;

          просмотр активности сервера в реальном времени;

          бан (автоматический запрет доступа для определённого IP адреса);

          инициированный отказ определенным пользователям;

          коэффициент обмена файлами;

          установка квот на количество пользователей и скорость скачивания/закачивания данных;

          менеджер событий;

          генератор статистики в реальном времени;

          рейтинг пользователей ТОР10;

          виртуальные директории;

          чат.

Если вы хотите иметь полный контроль над пользователями вашего сервера, то эта программа для вас.

Эта программа протестирована под Win9x\NT\W2K\XP. Существуют также версии по *nix системы.Сервер предлагает опции для полного контроля, который вы хотели бы иметь над вашими пользователями, такие как:

          Real time взаимодействие;

          Real time администрирование;

          Real time «шпион»;

          Real time статус аккаунтов ваших пользователей;

          Real time мониторинг подключенных пользователей.

Глава 2. Язык моделировния



.1 Мультисервисные сети



Одной из тенденций развития телекоммуникационных сетей является принципиальное изменение характера и структуры передаваемого трафика, что можно объяснить стремительным ростом количества новых Интернет приложений. Также меняются пропорции между уже существующими и вновь создаваемыми сетевыми услугами, конвергенция телекоммуникационных систем с сетью Интернет.

Не удивительно, что это приводит в свою очередь к усложнению архитектуры сетей, которые теперь некорректно называть просто сетями передачи данных, так как они уже характеризуются как мультисервисные сети, подразумевая под этим многообразие сетевых услуг.

Все большее количество организаций и предприятий приходят к выводу о необходимости создания мультисервисной сети, что позволяет использовать весь потенциал информационных технологий, значительно повысить их эффективность и скорость работы.

Такие изменения в структуре трафика усложняют, а иногда и вообще исключают, применение аналитического моделирования для создаваемых алгоритмов и процессов. Альтернативным решением может служить имитационное моделирование, которое позволяет создавать модели и условия работы сети наиболее приближенные к реальности.[9]

Проблема проектирования мультисервисных сетей является актуальной, вследствие невозможности применение старых подходов и известных методик.

Информационные потоки, необходимые для предоставления различного рода услуг в мультисервисные сетях, сильно различаются по своему составу, требованиям и объему необходимых сетевых ресурсов. Отсутствие четких методов расчета мультисервисных сетей усложняет работу проектировщиков и прогнозирование.

Возможности же физического моделирования при анализе сетей сильно ограничены: практически невозможно проверить ее работу для вариантов с использованием большого количества коммуникационных устройств - маршрутизаторов, коммутаторов, анализ полученных результатов отличается сложностью расчетов.

Поэтому при анализе и оптимизации сетей при проектировании во многих случаях предпочтительным оказывается использование имитационного моделирования.

Известные пакеты прикладных программ, используемые при проектировании мультисервисных сетей связи, в своей работе направлены, как правило, на моделирование структуры самой сети, не учитывая при этом в должном объеме важных фактор совместимости с уже имеющимся оборудованием и структурой сети, оптимизацию экономических параметров проектируемой сети, вопросы прогнозирования трафика. Таким образом, разработка комплекса методов и инструментальных средств, охватывающих моделирование и оптимизацию проектных решений при проектировании мультисервисной сети, является актуальной задачей. Разработка же методики моделирования проектирования именно мультисервисной сети поможет не только в обучении в университетах, но и найдет применение при непосредственной разработке проектов таких сетей.

При проектировании мультисервисной сети стремятся найти такой вариант построения транспортной сети, который бы удовлетворял необходимую потребность в связи при наименьших общих затратах на построение, обслуживание и последующее развитие сети.

Проектирование магистрального и распределительного уровня может представлять сложную задачу. Это вызвано несколькими факторами: построение мультисервисной сети поверх прошлых технических решений (оптимизируют старую сеть для поддержания мультисервисного трафика), выбор оптимальной технологии построение сети с «нуля». Также при создании и эксплуатации любой сети связи величины капитальных затрат и эксплуатационных расходов должны быть минимальны при условии, что сеть выполняет с заданными качественными показателями возложенные на нее функции по передаче и распределению информационных потоков, поступающих от потребителей.

Качество функционирования сети передачи данных характеризуется большим количеством технических параметров, которые условно можно разделить на параметры качества передачи сигнала и параметры качества услуги. К параметрам качества передачи сигнала относятся, прежде всего, такие показатели как: latency (задержка), jitter (дрожание) и packet loss (потеря пакетов). Параметры качества услуги могут быть уникальны для различных услуг. Такими параметрами могут быть, например, количество каналов эфирного видео доступных в сети и качество этих каналов.

Кроме параметров качества функционирования сети большую важность имеет ее стоимость, которая включает капитальные затраты, а также эксплуатационные расходы.

Мультисервисная сеть характеризуется большим количеством разнообразных критериев, определяющих ее оптимальность таких как: параметра качества функционирования сети (задержка, дрожание, потеря пакетов и другие), стоимостные параметры (капитальные затраты, эксплуатационные расходы)

Это приводит к возникновению многокритериальной неопределенности, что, в свою очередь, обусловливает невозможность корректного решения задачи оптимального проектирования мультисервисной сети без учета интересов сторон, заинтересованных в ее функционировании. В качественном функционировании мультисервисной сети заинтересованы различные группы лиц. В первую очередь, это оператор сети, который инвестирует средства в строительство сети и несет расходы по поддержанию ее работоспособности, и потребители услуг связи. А значит, при проектировании и использовании современной мультисервисной сети сталкиваются интересы различных групп потребителей и операторов услуг.

Для качественного проектирования мультисервисной сети необходим учет всех требований, предъявляемых к сети. Данную задачу можно решить с помощью моделирования сети, что позволяет заранее спланировать, определить возможные будущие проблемы эксплуатации и развития, протестировать правильность и возможности работы сетевого оборудования для разных ситуаций функционирования, проводить изучение новых технологий и механизмов, а самое главное благодаря средствам имитационного моделирования происходит значительная экономия средств.[10]

Что же касается перехода к мультисервисным сетям, то сегодня еще нет технологий, которые бы полностью удовлетворяли запросам перспективной мультисервисной сети. Однако технологические решения, способные стать ее основой, существуют уже сейчас, т. е. можно построить прообраз мультисервисной сети, который со временем сможет легко эволюционировать к мультисервисной сети будущего.

2.2 Имитационное моделирование



Имитационное моделирование- это метод исследования, при котором изучаемая система заменяется моделью с достаточной точностью описывающей реальную систему, и с ней проводятся эксперименты с целью получения информации об этой системе.

К имитационному моделированию прибегают, когда:

          дорого или невозможно экспериментировать на реальном объекте;

          невозможно построить аналитическую модель, так как в системе есть время, причинные связи, последствия, нелинейности, стохастические (случайны) переменные;

          необходимо сымитировать поведение системы во времени.

Имитационное моделирование позволяет имитировать поведение системы во времени. Причём плюсом является то, что временем в модели можно управлять: замедлять в случае с быстропротекающими процессами и ускорять для моделирования систем с медленной изменчивостью. Можно имитировать поведение тех объектов, реальные эксперименты с которыми дороги, невозможны или опасны.[11]

Преимущество над другими видами моделирования

          Применение имитационных моделей дает множество преимуществ по сравнению с выполнением экспериментов над реальной системой и использованием других методов.

          Стоимость. Построение сети требует значительных затрат, моделирование же включает только стоимость соответствующего программного пакета

          Время. В реальности оценить эффективность, например, новой сети займет годы, а если учесть скорость развития телекоммуникационных систем, то изначально надо превидеть возможность изменения и оптимизации. Имитационная модель позволяет определить оптимальность изменений считанные минуты, необходимые для проведения эксперимента.

          Повторяемость. Современная жизнь требует от предприятий и операторов связи быстрой реакции на развитие технологий. С помощью имитационной модели можно провести неограниченное количество экспериментов с разными параметрами, чтобы определить наилучший вариант.

          Точность. Традиционные расчетные математические методы требуют применения высокой степени абстракции и не учитывают важные детали. Имитационное моделирование позволяет описать структуру системы и её процессы в естественном виде, не прибегая к использованию формул и строгих математических зависимостей.

          Наглядность. Имитационная модель обладает возможностями визуализации процесса работы системы вовремени, схематичного задания её структуры и выдачи результатов в графическом виде. Это позволяет наглядно представить полученное решение и донести заложенные него идеи до клиента и коллег.

          Универсальность. Имитационное моделирование позволяет решать задачи из любых областей. В каждом случае модель имитирует, воспроизводит, реальную жизнь и позволяет проводить широкий набор экспериментов без влияния на реальные объекты.

При проектировании имитационное моделирование может быть применено как с целью выбора проектного решения, так и с целью проверки выбранного проектного решения. При выборе проектного решения составляют план имитационных экспериментов, в котором входом модели являются различные проектные решения, а выходом - показатели работы объекта моделирования, соответствующие техническому заданию.(фирма Systems and Networks) - графическая система моделирования общего назначения для анализа архитектуры систем, сетей и протоколов. Описывает модели на транспортном уровне и на уровне приложений. Дает возможность анализа воздействия приложений типа клиент - сервер и новых технологий на работу сети.(фирма OPNET Technologies) - проектирование топологии, средства планирования и анализа сетей широкого класса. Состоит из различных модулей для расчета, анализа, проектирования, визуализации, планирования и анализа результатоPerfomance (фирма Compuware; Optimal Networks) - имеет возможности быстрого оценочного и точного моделирования, помогает оптимизировать распределенное программное обеспечение.(компания Abstraction Software) - простая система для моделирования локальных и глобальных сетей. Позволяет оценить время реакции компьютера на запрос, количество хитов на WWW-сервере, количество рабочих станций для обслуживания активного оборудования, запас производительности сети при поломке определенного оборудования.

Семейство CANE (компания ImageNet) - проектирование и реинжиниринг вычислительной системы, оценка различных вариантов, сценарии что, если моделирование на различных уровнях модели OSI. Развитая библиотека устройств, которая включает физические, электрические, температурные и другие характеристики объектов. Возможно создание своих библиотек.

Семейство OPNET (фирма OPNET Technologies) - средство для проектирования и моделирования локальных и глобальных сетей, компьютерных систем, приложений и распределенных систем. Возможность импорта и экспорта данных о топологии и сетевом трафике. Анализ воздействия приложений типа клиент - сервер и новых технологий на работу сети. Моделирование иерархических сетей, многопротокольных локальных и глобальных сетей; учет алгоритмов маршрутизации. Объектно-ориентированный подход. Исчерпывающая библиотека протоколов и объектов. Включает следующие продукты: Netbiz (проектирование и оптимизация вычислительной системы), Modeler (моделирование и анализ производительности сетей, компьютерных систем, приложений и распределенных систем), IT Guru (оценка производительности коммуникационных сетей и распределенных систем).[12]

В данной работе используется пакет OPNET IT Guru Edition. Выбор обусловлен, прежде всего, тем, что данный пакет находится в свободном распространении, так как был разработан специально для академического использования. Кроме того, он является промышленным мощным моделированием сетей и анализ инструментов.IT GURU позволяет:

          создать виртуальную сеть, состоящую из соответствующих аппаратных средств, протоколов, а также прикладное программное обеспечение;

          представляет собой чисто программный интерфейс, который может работать на индивидуальном рабочем месте;

          позволяет изучить и собрать полезную статистику о виртуальной сети, построенной с его помощью;

          создавать виртуальной сети в области программного обеспечения, а также предоставляет инструменты для динамически сбора сведений о сети.

Глава 3. Моделирование АТМ сети



.1 Создание сети

Сеть состоит из четырех подсетей, в каждой из которых поддерживает несколько приложений: голос, почтовую службу и FTP. Рассмотрены 3 сценария с использованием различных способов передачи данных:UBR для передачи голоса и UBR для передачи данных, CBR для передачи голоса и UBR для передачи данных, ABR для передачи голоса и CBR для передачи данных.

.         Необходимо открыть вкладку File-New-Project(Рисунок 3.1).

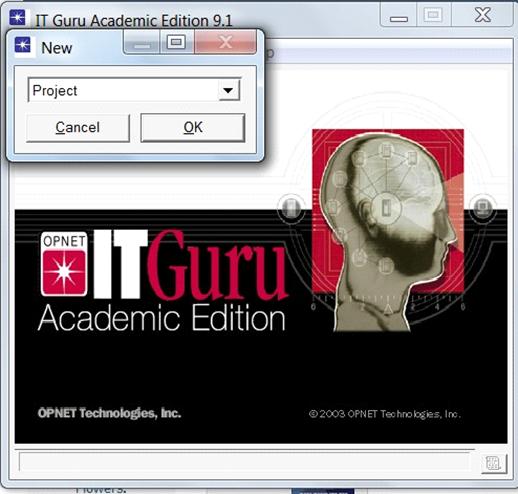

Рисунок 3.1 - Создание проекта

.
Выбираем размер сети World(Рисунок 3.2).

Рисунок 3.2 - Выбор размеров карты

.         Далее идет выбор компонентов которые мы хотим задействовать в создании сети, в сети я использовал ATM_advanced(Рисунок 3.3).

Рисунок 3.3 - Выбор компонентов, которые будут использоваться в сети АТМ

.         Добавляем на рабочее пространство следующие объекты Аpplication Config(модуль для прописи приложений), Profile Config(модуль для настройки профайлов), два atm8_crosscon_adv_switches.(Рисунок 3.4).

Рисунок 3.4 - Создание основных модулей

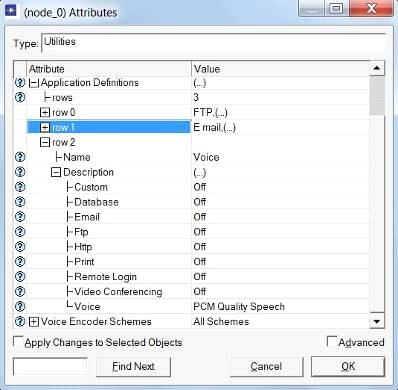

.Настраиваем Аpplication Config, как показано на Рисунках 3.5, 3.6, 3.7.

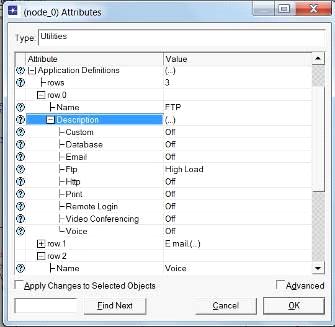

Рисунок 3.5 - Настройка приложения FTP

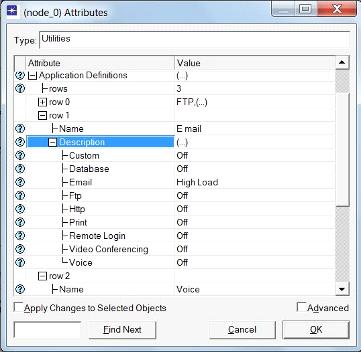

Рисунок 3.6 - Настройка приложения для передачи электронной почты

Рисунок 3.7 - Настройка приложения для осуществления голосовой конференции

.Настравиваем Profile Config как показано на Рисунка 3.8, 3.9, 3.10.

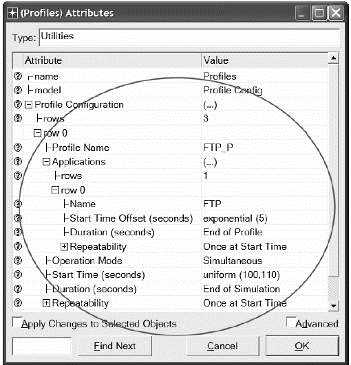

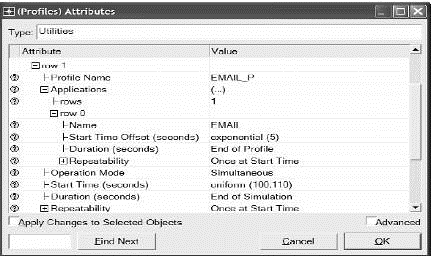

Рисунок 3.8 - Настройка профиля FTP

Рисунок 3.9 - Настройка профиля почты

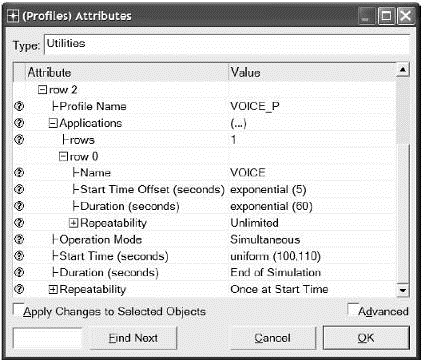

Рисунок 3.10 - Настройка профиля голосовой связи

. Затем создаем подсеть. Состоящую из 2-х голосовых клиентов, 2-х клиентов которые работают и сервера с данными, все это соединяется с помощью atm_adv (в настройках прописывается канал DS1)(Рисунок3.11).

Рисунок 3.11 - Вид подсети, меню настройки кабелей

8. Для обоих голосовых клиентов проводим следующую настройку:

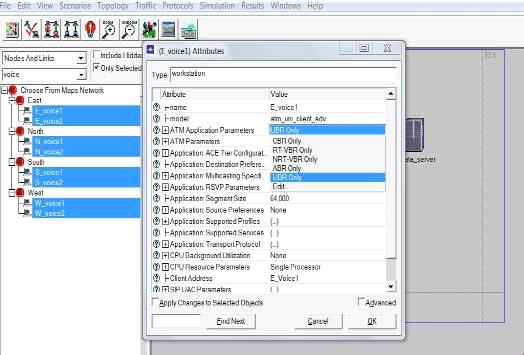

          устанавливаем ATM Application Parametrs на CBR only;

          открываем Application: Supported Profiles, выбираем количество рядов 1, и устанавливаем профиль VOICE_P;

          затем тоже самое с Application supported services;

          устанавливаем Application Transport Protocol Voice Transport на AAL2(потому что голос передается только по такому транспортному протоколу при использовании CBR).

. Для E_Voice1 в поле Client address прописываем E_Voice1, аналогично делаем для E_Voice2.

. Настраиваем сервер для данных:

          в поле Application Supported Services создаем 2 ряда:Email и FTP;

          в Application Transport Protocol Specification устанавливаем Voice Transport на AAL2;

          в поле Server Address вписываем E_DataServer;

. Для E_Data1 и E_Data2 устанавливаем следующие настройки:

          в ATM Parameters ставим Queue Cobfiguration на UBR.

          делаем количество рядов на 2 в поле Application Supported Profiles и называем их FTP_P и Email_P для 0 и 1 ряда соответственно.

. Для E_Data1 в поле Client address прописываем E_Data1, аналогично делаем для E_Data2

. Повторяем пункты с 7 по 13 для 3 других подсетей.

. Поднимаемся на верхний уровень и соединяем все компоненты через atm_adv и настраиваем data rate ds1(Рисунок 3.12).

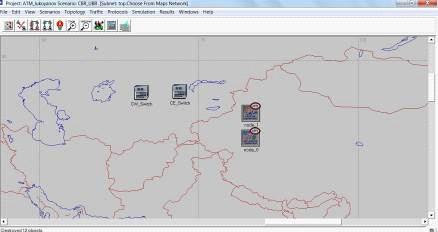

Рисунок 3.12 - Общий вид сети

. Для всех голосовых станций Application preferences устанавливаем 1 ряд и настраиваем как на Рисунке 3.13(настройка голосовой станции для Южной подсети).

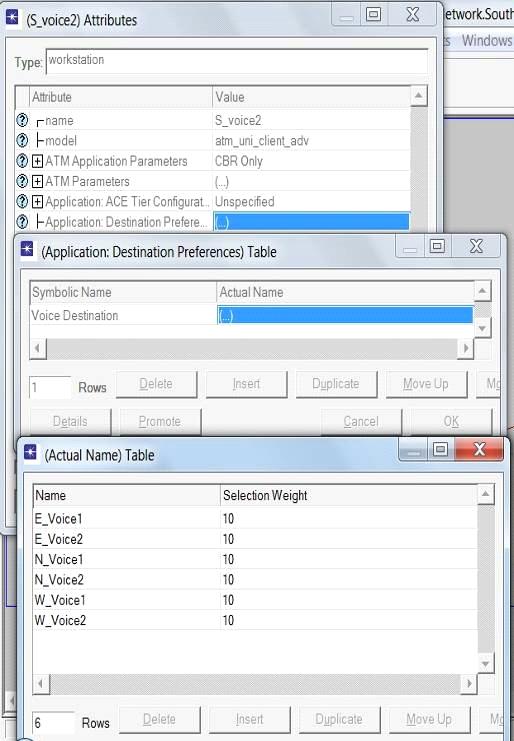

Рисунок 3.13 - Настройка направления голосовых абонентов

. Аналогично настраивается Data Server пример для Юга(Рисунок 3.14).

Рисунок 3.14 - Настройка сервера с данными на примере Южной подсети

. Для всех свитчей делаем настройку как показано на Рисунке 3.15.

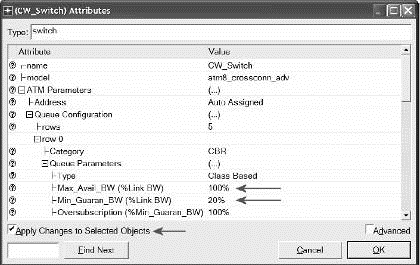

Рисунок 3.15 - Схема настройки всех свитчей

. Выбор интересующих нас статистик, в моем случае я взял время отклика страницы при приеме почты, задержка по голосу и время отклика FTP (Рисунок №3.16).

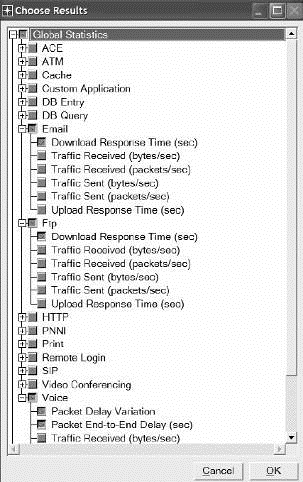

Рисунок 3.16 - Выбор снимаемых характеристик

. Дублируем сценарии и называем новый сценарий UBR_UBR.

. Для всех голосовых станций делаем следующие настройки(Рисунок 3.17):

          ATM Application Parameters устанавливаем на UBR only;

          Queue Configuration ставим UBR;

          Voice Transport устанавливаем на AAL5.

Рисунок 3.17 - Перестройка голосовой сети под UBR.

. Дублируем сценарий, называем его ABR_CBR.

. Для передачи данных настраиваем параметры:

          в разделе Application Parameters ставим ABR only;

          в разделе Queue Configuration ставим ABR only(Per VC Queue).

3.2     Анализ результатов

Результатом симуляции являются графики изменения характеристик в зависимости от времени.

Основной интересующей нас характеристикой является передача голоса в голосовой конференции, а точнее её задержки в голосовой связи.

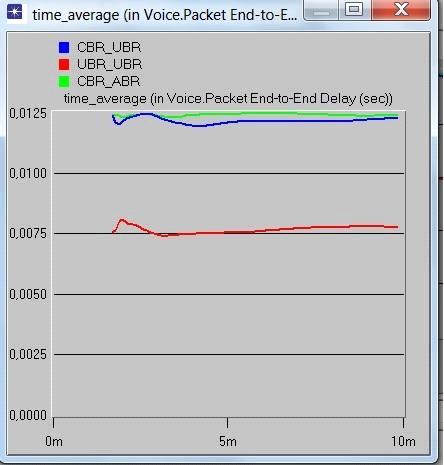

Рисунок 3.18 - Зависимость задержки по голосу(ось Y) от времени (ось X) для всех трех сценариев.

Как видно из Рисунка 3.18 наименьшими задержками обладает сценарий в котором для передачи голоса использовался класс UBR, и задержка составляет 0,0075 секунды. При этом задержка по времени для двух других сценариев составила примерно одинаковая и составила 0,0126 секунды. Что является допустимым для всех трех сценариев. Из чего можно сделать вывод что класс UBR больше всего подходит для передачи голоса.

Рисунок 3.19 - Среднее время отклика FTP (ось Y) от времени (ось X) для всех трех сценариев.

Как видно из Рисунка 3.19, при использовании класса CBR для передачи данных время отклика для FTP составило 0,4 секунды, для UBR 0,42 секунды и для CBR класса составляет в среднем 0,5 секунд. Из этого можно сделать вывод, что для FTP наиболее подходит класс CBR. Время отклика почтового сервера составило для всех трех сценариев составляет в среднем 0,1 секунда, поэтому для передачи почты непринципиален выбор класса(Рисунок №3.19).

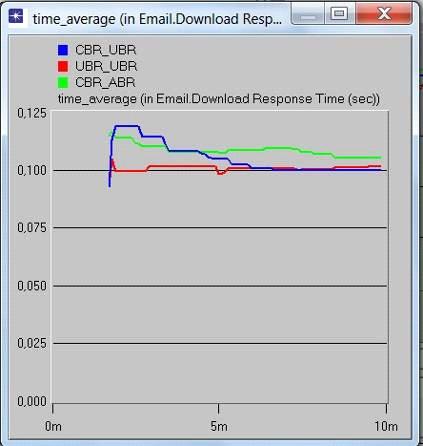

Рисунок 3.20- Среднее время отклика почтового сервера (ось Y) от времени (ось X) для всех трех сценариев.

Время отклика почтового сервера составило для всех трех сценариев составляет в среднем 0,1 секунда, поэтому для передачи почты непринципиален выбор класса(Рисунок 3.20).

Рисунок №3.21 - Загрузка сети ось Х-биты, ось Y-время.

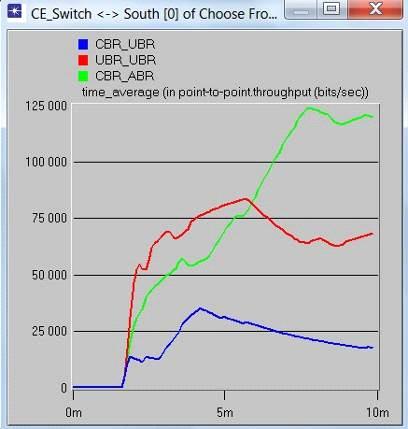

Следующей снимаемой характеристикой является загруженность сети (Рисунок 3.21). В сети где использовался класс CBRдля передачи голоса и UBR для передачи данных, загруженность сети в секунду составляет 23 кбит, для сети где использовался UBR для передачи данных и UBR для передачи голоса это значение равно 73 кбит, и для сети где для голоса использовался ABR для данных и CBR для голоса эта характеристика составляет 123 кбит. Из чего можно сделать вывод, что несмотря на то что CBR_ABR показал наименее привлекательные данные по предыдущим характеристикам, он больше чем у двух оставшихся сценариев.

Заключение



В ходе работы была разработана модель сети для Казахстана, в основу которой легла технология ATM. В первой части работы был приведен обзор технологии ATM. Ее преимущества и достоинства над остальными сетями. Во второй главе был сделан осмотр средств моделирование и описание мультисервисных сетей. Третья часть включает в себя разработку, настройку сети. Была сделана симуляция процессов передачи данных в сети. Были рассмотрены различные классы передачи данных: UBR для передачи голоса и UBR для передачи данных, CBR для передачи голоса и UBR для передачи данных, ABR для передачи голоса и CBR для передачи данных.

Благодаря проведенным симуляциям и экспериментам можно сделать вывод что для передачи данных для такой сети является CBR_UBR, поскольку идет минимальная загрузка сети и задержка по голосу остается в пределах нормы и составила 12,6 миллисекунд. Но проблема этих двух классов передачи является то, что при некоторых обстоятельствах может происходить отброс ячеек, поэтому надежнее использовать класс ABR, несмотря на то что у него более большие запросы по скорости.

Список использованной литературы



1        Сатовский Б.Д., «Новое поколение корпоративных сетей нуждается в АТМ», 2003

          Юрин В.А., «Открытые системы», 2006

          Олвейн Вивек, «Структура и реализация современной технологии ATM»,2004

          Джеймс Ф. Куроуз, Кит В. Росс. «Компьютерные сети. Многоуровневая архитектура интернета», 2004

          Симонович С.В., Мураховский В.И. Интернет у вас дома: Полное руководство начинающего пользователя, 2004

          Стен Шатт, « Мир компьютерных сетей.», 2005

7        http://www.informsviaz.ru/docs/products/docs/cisco.htm

          Бахарева, Н.Ф. «Проектирование и моделирование мультисервисной сети», 2005

          Климов Д. А., «Построение сетей MPLS VPN. T-Comm: Телекоммуникации и транспорт.», 2006

          Сычев К. И., «Многокритериальное проектирование мультисервисных сетей связи», 2004

          Бабина О. И. Сравнительный анализ имитационных и аналитических моделей. Четвертая всероссийская научно-практическая конференция по имитационному моделированию и его применению в науке и промышленности «Имитационное моделирование. Теория и практика». Сборник докладов, 2007

          Берлин Н.А. «Коммутация в системах и сетях связи», 2006
