Анализ эксплуатационного обслуживания ВЦ средней производительности

Разработать модель для эмитации производственной деятельности ВЦ при планово-предупредительном обслуживании эксплуатируемого парка ЭВМ. По полученной модели оценить распределение случ. переменной "число машин находящихся на внеплановом ремонте".

Рассматриваемый ВЦ имеет в своем составе парк ЭВМ , обеспечивающий среднюю производительность. и базирующийся на ЭВМ IBM PC с ЦП типа 386SX и 386DX. Кроме: этого на ВЦ используются в качестве сетевых серверов машины типа 486DX и Pentium, поддерживающие локальные сети, в которых осуществляется сложная цифровая обработка больших цифровых массивов информации , кроме этого, решаются задачи разработки цветных изображений.

На ВЦ принято планово-профилактическое обслуживание. ВЦ с небольшим парком ЭВМ и поэтому ремонтом ЭВМ занимается всего один радио-механик ( в терминах СМО - ремонтник). Это означает: что одновременно можно выполнять обслуживание только одной ЭВМ. Все ЭВМ должны регулярно проходить профилактический осмотра. Число эвм подвергающееся ежедневному осмотру согласно графика, распределено равнлмерно и составляет от 2 до 6. Время, необходимое для осмотра и обслуживания каждой ЭВМ примерно распределено в интервале от 1,5 до 2,5 ч. За это время необходимо проверить саму ЗВМ, а также такие внешние ус-ва как цветные струйные принтеры, нуждающиеся в смене или заправке катриджей красителем. Несколько ЭВМ имеют в качестве внешних устройств цветные плоттеры (графопостроители) , у которых достаточно сложный профилактический осмотр.

Рабочий день ремонтника длится 8 ч, но возможна и многосменная работа.

В некоторых случаях профилактический осмотр прерывается для устранения внезапных отказов сетевых серверов, работающих в три смены, т.е 24 ч в сутки. В этом случае текущая профилактическая работа прекращается, и ремонтник начинает без задержки ремонта сервера. Тем не менее, машина-сервер, нуждающаяся в ремонте, не может вытеснить другую машину-сервер, уже стоящую на внеплановом ремонте.

Распределение времени между поступлениями машин-серверов является пуассоновским со средним интервалом равным 48 ч. Если ремонтник отсутствует в момент поступления ЭВМ эти ЭВМ должны ожидать до 8ч утра. Время их обслуживания распределено по экспоненте со средним значение в 25 ч.Необходимо построить GPSS-модель для имитации производственной деятельности ВЦ. По полученной модели необходимо оценить распределение случайной переменной "число машин-серверов, находящихся на внеплановом ремонте". Выполнить прогон модели, имитирующей работу ВЦ в течении 25 дней, введя промежуточную информацию по окончании каждых пяти дней. Для упрощения можно считать, что ремонтник работает 8 ч в день без перерыва, и не учитывать выходные. Это аналогично тому, что ВЦ работает 7 дней в неделю.

Метод построения модели

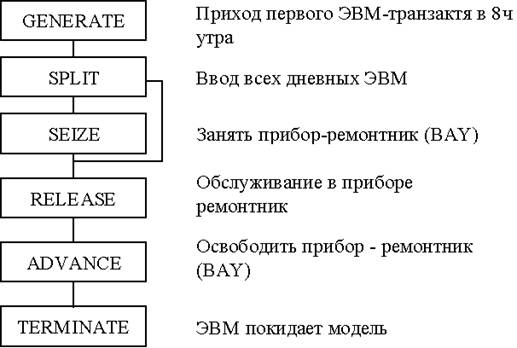

Рассмотрим сегмент планового осмотра ЭВМ. (Рис.1.). Транзакты, подлежащие плановому осмотру, являются пользователями обслуживающего прибора (ремонтник), которым не разрешен его захват. Эти ЭВМ-транзакты проходят через первый сегмент модели каждый день с 8 ч утра.ЭВМ-транзакт входит в этот сегмент. После этого транзакт поступает в блок SPLIT, порождая необходимое число транзактов, представляющих собой ЭВМ, запланированные на этот день для осмотра.Эти ЭВМ-транзакты проходят затем через последовательность блоков SEIZE-ADVANCE-RELEASE и покидают модель. .

Рис.1. Первый сегмент

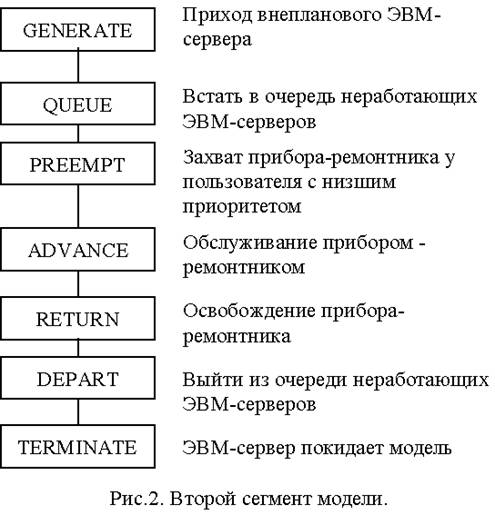

Сегмент "внепланового ремонта"ЭВМ-серверы, нуждающийся во внеплановом ремонте, двигаются в модель в своём собственном сегменте. Использование ими прибора имитируется простой последовательностью блоков PREEMPT-ADVANCE- RETURN. Блок PREEMPT подтверждает приоритет обслуживания ЭВМ-сервера (в блоке в поле В не требуется PR) (Рис.2.)

Сегмент "начало и окончание" рабочего дня ВЦ. Для того, чтобы организовать завершение текущего дня работы ВЦ по истечении каждого 8-ми ч дня и его начала в 8 ч утра, используется специальный сегмент. Т Транзакты-диспетчер входит в этот сегмент каждые 24 ч (начиная с конца первого рабочего дня), Этот транзакт, имеющий в моделе высший приоритет, затем немедленно поступает в PREEMPT, имеющий в поле В символа PR. Диспетчеру, таким образом, разрешено захватывать прибор-ремонтник вне зависимости от того, кем является текущий пользователь (если он есть). Далее, спустя 16 ч, диспетчер освобождает прибор-ремонтник, позволяя закончить ранее прерванную работу (при наличии таковой).(Рис.3.)

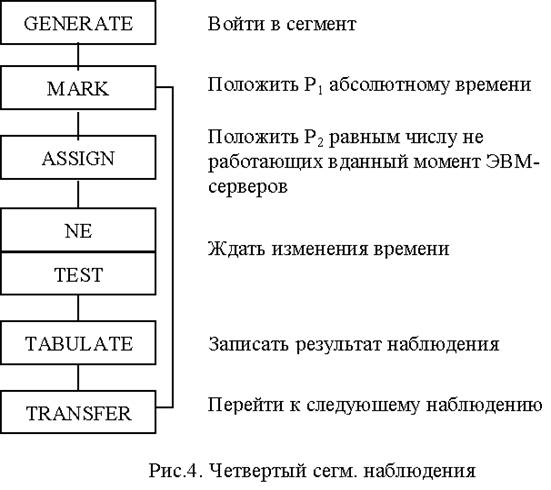

Сегмент "сбор данных для неработающих ЭВМ-серверов". Для сбора данных, позволяющих оценить распределение числа неработающих ЭВМ-приборов, используется этот отдельный сегмент. (Рис.4.)

Для этих целей используется взвешенные таблицы, которые позволяют вводить в них в один и тот же момент времени наблюдаемые случайные величины. Для этих целей включаются два блока - TABULATE, но если ввод в таблицу случаен (значение величин ³2), то этот подход не годен. В этом случае используется необязательный элемент олеранд, называемый весовым фактором, обозначающий число раз, которое величина, подлежащая табулированию, должна вводится в таблицу. Это позволяет назначать разые веса различным наблюдаемым величинам.

Сегмент "промежуточная выдача". и окончание моделирования в конце дня используется последовательность GENERATE-TERMINATE (Рис.5.).

Cегменты представлены на рис.1 - 5.

Логика работы модели

В моделе предполагается, что некоторое время, равное единице, соответствует 8 ч утра первого дня моделирования.Затем, первая (по счёту) ЭВМ выделенная диспетчером для планового осмотра, входит в модель, выйдя из GENERANE. Далее, каждая следующая первая ЭВМ, будет поступать в модель через 24 ч. ( блок 1, где операнд А=1440 ед.врем., т.е числу минут в 24 ч. Первое появление 5 диспетчера на ВЦ произойдет в момент времени, равный 481(блок 14). Это соответствует окончанию восьмого часа. Второй раз диспетчер появится через 24 часа.

Транзакт обеспечивающий промежуточную выдачу: впервые появится во время, равное 6241, выходя из блока 25. Это число соответствует концу 8-го часа пятого дня моделирования. ( 24 х 4 = 96 ч, 96 + 8 = 104. 104 х 60 =6240, 6240 + 1 = 6241 ч). Следующий транзакт появится через пять дней.

Блок 19 позволяет вести моделирование до времени в 35041, что соответствует 25 дням плюс 8 ч, выраженных в минутах.

Приоритетная схема представлена в табл.3.2.

Таблица 3.2.

Чтение таблицы сверху вниз эквивалентно просмотру цепи текущиж событий с начала и до конца моделирования

Результаты моделирования

Полученная статистика очереди ЭВМ-серверов на ремонт показывает, что на конец 25 дня среднее ожидания составляет 595 вр.ед., или около 19 ч. В среднем 0,221 ЭВМ-сервер ожидают обслуживания, и одновременно самое большее время 4 машины находятся в ожидании. За 25 дней на внеп- лановый ремонт поступило 13 машин.. Табличная информация указывает, что 83 % времени это были ЭВМ-серверы , ожидающие внепланового ремонта, 12% времени в ожидании находилась одна машина, 4% - две машины, и только 0,52% и 0,05% времени одновременно ожидали три и четыре машины. Для удобства результаты сведены в табл.3.3.

Таблица 3.3.

4. Минимизировать стоимость эксплуатационных расходов ВЦ средней производительности.

Пусть в состав ВЦ входит 50 персональных компьютеров ( в дальнейшем просто ЭВМ). Все ЭВМ работают по 8 ч в день, и по 5 дней в неделю. Любая из ЭВМ может выйти из строя, и в любой момент времени. В этом случае её заменяют резервной ЭВМ либо сразу, либо по мере её появления после восстановления. Неисправную ЭВМ отправляют в ремонтную группу, ремонтируют, и она становится резервной.

Необходимо определить, сколько ремонтников следует иметь, и сколько машин держать в ремонте, оплачивая их аренду. Парк резервных машин служит для подмены вышедших из строя ЭВМ. принадлежащих ВЦ. Оп- лата арендных машин не зависит от того находятся они в эксплуатации , или в резерве.

Цель анализа - минимизировать стоимость эксплуатации ВЦ. оплата рабочих в ремонтной группе составляет 3,75$ в ч. Арендная плата за одну ЭВМ составляет 30$ в день. Почасовой убыток при использовании менее 50 ЭВМ оценивается примерно в 20$ за ЭВМ. этот убыток возникает из за общего снижения промзводительности ВЦ. Считаем, что на ремонт вышедшей из строя ЭВМ уходит примерно 7ч, и распределение этого времении равномерное.

Необходимо определить, сколько ремонтников следует иметь, и сколько машин держать в ремонте, оплачивая их аренду. Парк резервных машин служит для подмены вышедших из строя ЭВМ. принадлежащих ВЦ. Оплата арендных машин не зависит от того находятся они в эксплуатации , или в резерве.

Среднее время наработки на отказ каждой ЭВМ распределено так же равномерно, и составляет 157 ± 25 ч. Это время и распределение оди- наково для всех ЭВМ ВЦ, так и для арендуемых ЭВМ.

Так как плата за аренду не зависит оттого, используют эти ЭВМ или нет, то и не делается попыток увеличить число собственных ЭВМ ВЦ.

Необходимо построить GPSS модель такой системы и исследовать на ней дневные расходы при разном числе арендуемых ЭВМ при при одинаковом числе ремонтников и от числа ремонтников при постоянном числе арендуемых ЭВМ.

Определим ограничения, которые существуют в моделируемой системе. Существуют три ограничения.

1. Число ремонтников в ремонтной группе.

2. Минимальное число ЭВМ, одновременно работающих на ВЦ.

3. Общее число ЭВМ циркулирующих в системе.

Для моделирования 1 и 2 ограничений удобно использовать многоканальные ус-ва ( термин взят из теории СМО), а третье ограничение-моделировать при помощи транзактов. При этом ремонтники и работающие ЭВМ, находящиеся в производстве, являются константами. При этом ЭВМ являются динамическими объектами, циркулирующими в системе.

Рассмотрим состояния в которых может находиться ЭВМ. Пусть в настоящий момент она находится в резерве. Тогда многоканальное ус-во NOWON (т.е. в работе) используется для моделирования работающих ЭВМ, будет заполнено, и резервные машины не могут войти в него. И тогда транзакт моделирующий резервную ЭВМ может после многократных попыток войти в NOWON. Проходя через блоки ENTER и ADVANCE транзакт моделирует время работы до тех пор, пока ЭВМ не выйдет из строя.

После выхода из строя ЭВМ транзакт покидает NOWON . При этом возникает возможность у другой резервной ЭВМ войти в него,и если транзакт ожидает возможность войти в многоканальное ус-во MEN (ремонтная группа. которая м.б. представлена даже одним ремонтником). Выйдя из MEN транзакт становится восстановленной ЭВМ. После ремонта он покидает MEN , освобождая ремонтника, который может начать немедленно ремонт другой ЭВМ. Сам транзакт поступает в ту часть модели, из которой он начинает попытки войти в NOWON.

Общее число ЭВМ циркулирующих в системе равно 50 плюс три ЭВМ резервных, и это число надо задать до начала прогона, используя ограничительные поля блока GENERITE. Для определения времени прогона будет использовать программный таймер, рассчитанный на время в 62440 ед.вр., что составляет 3 года, по 40 недель в году.

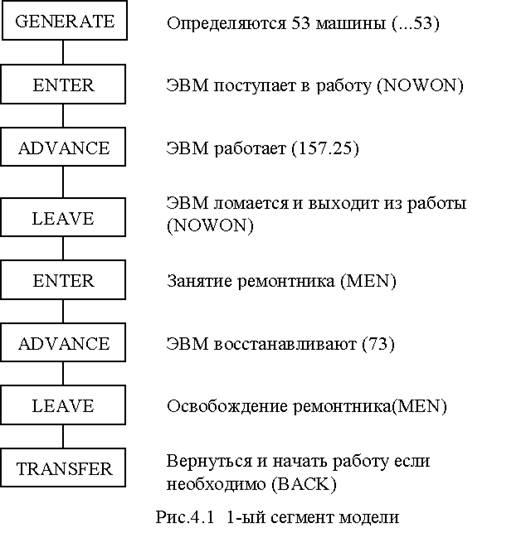

Рассмотрим блок-схему программы.

Оценка результатов

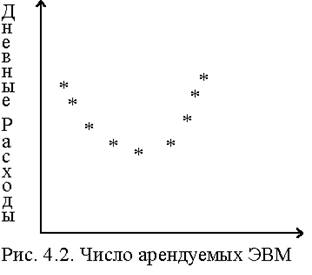

При фиксированном числе ремонтников и при достаточно малом числе -арендуемых машин, расходы велики из-за снижения производительности ВЦ. При большом числе Дарендуемых машин, расходы велики из-за их избыточного числа. Очевидно, необходимо найти минимум между этими значениями (Рис.4.2).

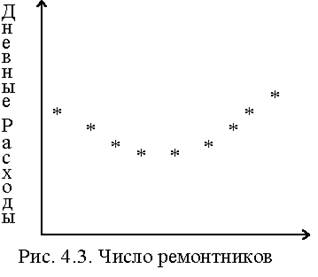

При заданном числе арендуемых машин, число ремонтников так, как это представлено на Рис.4.3.

При малом числе ремонтников, расходы велики из-за оплаты простаивающих ремонтников.

В табл.4.2. показана величина нагрузки, проходящей через MOWON , как функция "ремонтник-арендуемые машины". При заданном числе ремонтников нагрузка растёт при увеличении числа арендуемых машины. Аналогично этому при заданном числе арендуемых машины нагрузка растёт при увеличении числа ремонтников.

Таблица 4.2

В табл.4.3 - 4.5 собраны значения расходов для соотношения "ре- монтник-Дарендуемые машины" В табл. 4.3 показаны фиксированные значе- ния оплаты труда ремонтников и арендуемой платы за машины..

Таблица 4.3

В табл 4.4 указана стоимость уменьшения производительности,ВЦ.

Таблица 4.4

В табл.4. показана сумма этих расходов.

Таблица 4.5

Из последней таблицы можно сделать вывод о том, что наиболее выгодным соотношением является 4 ремонтника и 4 арендуемые машины.
