Анализатор телефонных каналов
Омский
государственный университет путей сообщений
Реферат
на тему
Анализатор телефонных
каналов
Омск 2001г.
Назначение и основные параметры анализатора телефонных
каналов.............. 3
Затухание эхо-сигнала................................................................................................................................................................... 3
Нелинейные искажения................................................................................................................................................................ 3
Относительная амплитудно-частотная характеристика затухания...................................................................................... 3
Относительная характеристика группового времени прохождения.................................................................................. 3
Затухание продуктов паразитной модуляции сигнала.......................................................................................................... 3
Структурная схема анализатора................................................................................................................................................... 4
Описание Процессора ADSP-21msp58................................................................................. 6
Системный интерфейс и
интерфейс памяти............................................................................................................................ 7
Система команд.............................................................................................................................................................................. 7
Эффективность сигнального
процессора................................................................................................................................ 7
Вычислительные модули............................................................................................................................................................. 7
структурная схема процессора семейства ADSP-2100.......................................................................................................... 7
Генераторы адресов данных
и программа sequencer........................................................................................................... 8
Шины................................................................................................................................................................................................. 9
Внутренние переферийные устройства...................................................................................................................................... 9
Последовательные порты............................................................................................................................................................. 9
Таймер............................................................................................................................................................................................ 10
Главный интерфейсный порт (HIP).......................................................................................................................................... 10
Аналоговый интерфейс.............................................................................................................................................................. 10
Литература.................................................................................................................................... 11
Анализатор
телефонных каналов предназначен для проведения измерений параметров каналов
тональной частоты (ТЧ) первичных сетей связи, ведомственных телефонных сетей и
коммутируемой телефонной сети общего пользования (ТфОП). Анализатор должен
обеспечиваеть создание нормированных электрических испытательных сигналов для
тестирования каналов связи, а также позволяеть определить количественные
показатели состояния связи для тестируемых каналов в автоматическом и
автоматизированном режимах.
Обработка, накопление,
выдача и представление измерительной информации может обеспечивается внешним
универсальным управляющим компьютером и специализированной управляющей компьютерной
программой.
Каналы тональной частоты
характеризуют следющие основные параметры
Измерение затухания уровня эхо-сигнала относительно уровня
передаваемого сигнала производится в диапазоне от 10 до 60 дБ
производятся измерения коэффициентов 2‑й и 3‑й
гармоник для гармонического испытательного
сигнала с частотой 1020 Гц и коэффициентов продуктов нелинейных искажений
2‑го и 3‑го порядков для четырехчастотного испытательного O.42‑сигнала
Измерение относительной АЧХ производится в диапазоне от 100 до 3700 Гц при
неравномерности относительной АЧХ не более 35 дБ и номинальном уровне
мощности испытательного сигнала на входе анализатора -6 дБм.
измерение
относительной частотной характеристики группового времени прохождения (ГВП) при
номинальном уровне мощности испытательного сигнала на входе измерителя ‑6 дБм
в диапазонах:
по интервалу частот ГВП и
опорной частоте - от 300 до 3400 Гц;
измерение затухания продуктов
паразитной модуляции испытательного сигнала с частотой 1020 Гц токами
питания частотой 50 Гц и гармониками относительно уровня испытательного
сигнала в линии связи.
Анализатор объединяет в себе измерительно-анализирующее
устройство и генератор нормированных электрических испытательных воздействий.
По характеру представления измерительной информации анализатор является
регистрирующим измерительным прибором и показывающим измерительным прибором с
представлением на экране компьютерного дисплея измерительной информации в
цифровой и аналоговой (графической) форме.
Основными
составными частями анализатора являются генераторный и измерительно‑анализирующий
блоки.
Генераторный
блок при анализе каналов связи задает волновую форму сигнала программным путем
и обеспечивает следующие режимы генерации:
·
режим генерации постоянного по
частоте гармонического сигнала с постоянным или изменяющимся по линейному
закону уровнем мощности - для измерений амплитудных характеристик канала связи,
затухания сигнала, отношения уровней сигнала и шума (Сигнал/Шум), в том числе
по Рекомендации МСЭ‑Т О.132, коэффициентов нелинейных искажений,
измерения частоты и изменения частоты в канале связи, дрожания фазы, дрожания
амплитуды, затухания продуктов паразитной модуляции, подсчета числа перерывов
связи, подсчета числа импульсных помех, подсчета числа скачков фазы и подсчета
числа скачков амплитуды;
·
режим генерации гармонического
сигнала с изменяющейся по линейному закону частотой - для почастотного измерения
АЧХ;
·
режим генерации многочастотного
сигнала - МЧС‑генератор - для измерений относительного группового
времени прохождения (ГВП), относительной амплитудно-частотной характеристики
(АЧХ) и импеданса канала связи;
·
режим генерации псевдослучайного
сигнала для измерений соотношения уровней Сигнал/Шум (шумы квантования)
·
режим генерации четырехчастотного
сигнала для измерений нелинейных искажений
·
режим генерации радиоимпульсов для
измерения эхо-сигнала;
·
режим генерации двухчастотного
сигнала измерительной и эталонной частот для определения амплитудно‑частотной
характеристики и частотной характеристики группового времени прохождения.
В
каждом режиме генерации номинальные уровни мощности испытательных сигналов и номинальные
значения частот гармонических испытательных сигналов задаются дискретно.
Измерительно-анализирующий
блок обеспечивает мониторинг (измерение и протоколирование) тестируемых каналов
связи с использованием собственного или внешнего генератора испытательных
сигналов. При этом в зависимости от автоматически определяемого вида входного
сигнала анализатор автоматически включает измерение тех параметров, для
измерения которых и предназначен соответствующий измерительный сигнал.
Измерительно-анализирующий
блок как средство измерений с нормированными метрологическими характеристиками
проводит определение следующих параметров и характеристик:
·
уровня мощности сигнала;
·
частоты гармонического сигнала;
·
уровня не взвешенного шума;
·
уровня псофометрического шума;
·
отношения уровней мощности
псевдослучайного сигнала и не взвешенного шума;
·
соотношения уровней гармонического
сигнала и псофометрически взвешенного шума, а также соотношения уровней
гармонического сигнала и не взвешенного шума;
·
дрожания фазы гармонического сигнала;
·
дрожания амплитуды гармонического
сигнала;
·
частотных характеристик ГВП и АЧХ;
·
уровня селективных помех, в том
числе псофометрических;
·
продуктов нелинейных искажений 2‑го
и 3‑го порядков для четырехчастотного сигнала;
·
коэффициентов гармоник для гармонического
сигнала;
·
затухания продуктов паразитной
модуляции сигнала;
·
затухания эхо-сигнала;
·
модуля полного сопротивления линии
связи (в диапазоне от 300 до 3400 Гц);
·
электрической емкости линии связи;
·
изменения частот 1020 Гц и
2000 Гц в канале связи путем измерения отклонения частоты гармонического
сигнала от значений 1020 и 2000 Гц.
Измерительно-анализирующий
блок как средство определения количественных показателей состояния связи
обеспечивает подсчет на заданном интервале времени фактов превышения устанавливаемых
пороговых значений. Анализатор осуществляет счет:
·
импульсных помех,
·
перерывов связи,
·
скачков амплитуды и
С
ненормируемыми метрологическими характеристиками производится тестирование
каналов связи по параметрам, приведенным ниже:
·
соотношение Сигнал/Шум по сигналу
МЧС-генератора;
·
соотношение Сигнал/Шум по сигналу
О.42-генератора;
·
уровень поступающего на вход
многочастотного, псевдослучайного, или четырехчастотного сигнала;
·
индуктивность линии связи;
·
среднеквадратическое отклонение
уровня гармонического испытательного сигнала в линии связи (СКО уровня) от
среднего значения;
·
максимальный из зафиксированных на
интервале 1 с скачок фазы гармонического сигнала;
·
максимальный из зафиксированных на
интервале 1 с скачок амплитуды гармонического сигнала;
·
максимальная на интервале 1 с
мгновенная мощность измеряемого сигнала;
·
минимальная на интервале 1 с
мгновенная мощность гармонического сигнала;
·
относительное время действия
импульсных помех;
·
процентная доля секундных
интервалов с импульсными помехами на измерительном интервале;
·
процентная доля секундных
интервалов с перерывами связи на измерительном интервале;
·
процентная доля секундных
интервалов с импульсными помехами и перерывами связи на временном измерительном
интервале;
·
относительное время действия
перерывов связи;
·
относительное время действия
импульсных помех и перерывов связи;
·
построение эхограммы - зависимости
затухания от задержки эхо‑сигнала.
Основную функциональную
нагрузку в анализаторе выполняет Процессор ADSP-21msp58.
На этом процессоре реализуются функции 16 разрядного ЦАП-АЦП, блока сигнальной
обработки и последовательно интерфейса.
Процессор ADSP-21msp58
представляет собой совокупность программируемых микропроцессоров с общей
структурой, оптимизированную для обработки аналогового сигнала в цифровой форме,
а так же для других прикладных целей. Кроме того, процессор включают аналоговый
интерфейс для преобразования сигнала звуковой частоты.
Архитектура
семейства ADSP-2100
приспособлена к выполнению задач с помощью цифрового сигнального процессора и
построена таким образом, что устройства за один такт могут выполнять следующие
действия:
·
генерировать
следующий адрес программы;
·
выбирать
следующую команду;
·
выполнять
один или два шага программы;
·
модифицировать
один или два указателя адреса данных;
·
выполнять
вычисление.
В этом
же такте процессоры, которые имеют релевантные модули могут:
·
принимать
и/или передавать данные через последовательный порт;
·
принимать
и/или передавать данные через главный порт интерфейса;
·
принимать
и/или передавать данные через DMA порты;
·
принимать
и/или передавать данные через аналоговый интерфейс.
В каждом процессоре семейства
ADSP-2100 четыре внутренних шины соединяют внутреннюю память с другими
функциональными модулями:
-
шина адреса;
-
шина данных;
-
шина памяти
программ;
-
шина памяти
данных.
Внешние
устройства могут получать контроль над шинами посредством сигналов
предоставления (BR,BG). Процессоры ADSP-2100 могут работать в то время когда
шины предоставлены другому устройству, пока не требуется операции с внешней
памятью.
Схема
начальной загрузки дает возможность автоматической загрузки внутренней памяти
после того как ее содержимое было стерто. Это можно осуществлять с помощью
интерфейса памяти из EPROM, из главного компьютера, посредством главного порта
интерфейса. Программы могут загружаться без применения каких-либо
дополнительных аппаратных средств.
Процессоры
семейства ADSP-2100 используют единую систему команд для совместимости с
устройствами с более высокой интеграцией. Система команд позволяет выполнять
мультифункциональные команды за один такт процессора, с другой стороны каждая
команда может быть выполнена отдельно в своем такте. Ассемблер имеет
алгебраический синтаксис, для повышения удобочитаемости легкости кодирования.
Сигнальный
процессор должен быть не только очень быстродействующим, но удовлетворять
некоторым требованиям в следующих областях:
·
Быстрая и
гибкая арифметика – архитектура процессоров ADSP позволяет производить такие
операции, как умножение, умножение с накоплением, произвольное смещение, а так
же ряд стандартных арифметических и логических операций в одном цикле
процессора.
·
Расширенный
динамический диапазон – 40-разрядный аккумулятор имеет восемь резервных бит
защиты от переполнения при последовательном суммировании, которые гарантируют,
что потери данных быть не может.
·
Выборка двух
операндов за один цикл – при расширенном суммировании на каждом цикле
процессора необходимо два операнда
·
Аппаратные
циклические буферы – большой класс алгоритмов обработки цифро-аналоговых
сигналов, включая цифровые фильтры требуют наличия циклических буферов.
Переход
по нулю – повторяющиеся алгоритмы наиболее логично выражать через циклы.
Программа Sequenser ADSP-2100 поддерживает работу с
циклическим кодом с нулем на верху, в объединении со структурой clearest это повышает эффективность
системы. Также нет препятствий для работы с условными переходами.
структурная схема процессора семейства ADSP-2100
|
|

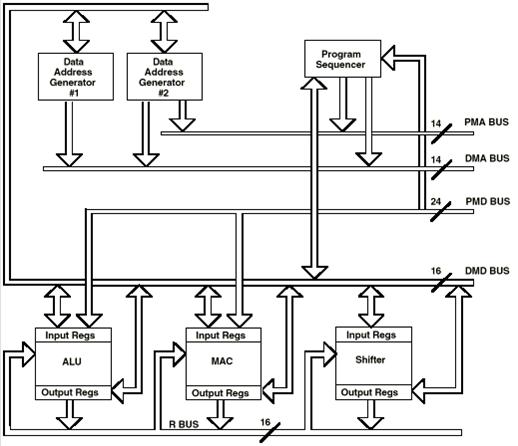

Рис.2 Основная
структурная схема процессора семейства ADSP-2100
|
|
Как уже говорилось выше
каждый процессор содержит три независимых вычислительных модуля:
-
арифметико-логический (ALU);
-
умножение с накоплением (MAC);
-
расширитель (shiffter).
Эти устройства работают с
16-разрядными данными и обеспечивают аппаратную поддержку мультиточности.
ALU
выполняет ряд стандартных арифметических и логических команд в дополнение к
примитивам деления. MAC выполняет одно-цикловые операции умножения, умножения/сложения,
умножения/вычитания. Shiffter осуществляет логические и арифметические сдвиги,
нормализацию, де нормализацию и операцию получения порядка, атак же управление
форматом данных, разрешая работу с плавающей точкой. Вычислительные модули
размещаются последовательно друг за другом, таким образом чтобы выход одного
мог стать входом другого в следующем цикле. Результаты работы модулей
собираются на 16-разрядную R-шину.
Все три модуля
содержат входные и выходные регистры, которые доступны через 16-разрядную DMD-шину. Команда, выполняемые в
модулях, берут в качестве операндов данные находящиеся в регистрах ввода и
после выполнения записывают результат в регистры вывода. Регистры являются как
бы промежуточным хранилищем между памятью и вычислительной схемой. R-шина позволяет результату одного вычисления стать
операндом к другой операции. Это позволяет сэкономить время обходясь без лишних
пересылок модуль-память.
Два
специализированных генератора адресов данных (DAGs) и мощная программа sequencer
гарантируют эффективное использование вычислительных модулей. DAGs обеспечивают адреса памяти,
когда необходимо поместить данные из памяти в регистры ввода вычислительных
модулей, либо сохранить в результат из выхоных регистров. Каждый DAG отвечает за четыре указателя
адреса. Если указатель используется для косвенной адресации то измениятся
значение некоторого регистра. С двумя генераторами процессор может выдавать два
адреса одновременно для выборки из памяти двух операндов.
Для автоматической адресации модуля круговых буферов
значение длины операнда может быть связано с каждым указателем. (Круговая
буферная особенность также используется последовательными портами для
автоматической передачи данных).
DAG1 обеспечивает адреса только
для данных, DAG2 – для данных и программ. Когда в
регистре состояния (MSTAT) установлен соответствующий
бит режима, адрес вывода DAG1 прежде чем попасть на
шину адреса инвертируется. Эта особенность облегчает работу в двоичной системе.
Программа Sequenсer обеспечивает последовательность
команд и адресацию памяти программы. Sequencer
управляется регистром команд, который указывает на команду, которая в данный
момент выполняется. Выбранные команды записываются в регистр команд за один
такт процессора и выполняются в течении следующего. Чтобы уменьшить количество
циклов, sequencer поддерживает работу с условными
переходами.
Процессоры семейства имеют пять
внутренних шин. Шины адреса программы (PMA) и адреса данных (DMA) связаны с адресами памяти
данных и программы. Шина данных программы (PMD) и шина данных (DMD) используются
для передачи информации связанной с областями памяти. Шины мультиплексированы в
одну внешнюю шину адреса и одну внешнюю шину данных. R-шина предназначена для передачи
промежуточных результатов непосредственно между вычислительными модулями.
Адресная
шина PMA шириной 14 бит обеспечивает
достум к 16Кбайтам смешанной системы команд и данных. 24-разрядная шина PMD предназначена для
работы с 24-битными командами.
Адресная шина DMA шириной 14 бит, обеспечивает прямой доступ к 16Кбайтам
области данных. 16-разрядная шина DMD предназначена для внутренних пересылок между любыми
регистрами процессора и регистров с памятью в одиночном цикле. Адрес памяти данных исходит из
двух источников: абсолютное значение, определенное в системе команд (прямая
адресация) или вывод данных адресует генератор (косвенная адресация).
Воспользоваться данными из области команд можно лишь с помощью косвенной
адресации.
Шина
данных памяти программы (PMD) предназначена для передачи данных в вычислительные модули и считывания
результата вычислений через PMD-DMD модуль обмена. Этот модуль позволяет передавать данные от одной шины к
другой. Он имеет аппаратные средства для перехода от 8-разрядной шины к другой.
Этот раздел описывает
дополнительные функциональные модули, которые включены в различные процессоры
ADSP-2100 семейства.
Процессор имеет два
последовательных двунаправленных порта. Порты – синхронные и используют
кадровые сигналы для контроля за приемом-передачей данных. Каждый порт имеет
внутренний генератор частоты, но в то же время может использовать внешний
генератор. Сигналы синхронизации могут вырабатываться как самим портом, так и
внешним устройством. Длина кадра обмена может меняться от трех до шести бит.
Последовательный порт SPRT0 имеет многоканальные возможности и пзволяет обмен
данными произвольной длины от 24 до 32 байт. Второй порт SPORT1
может быть сконфигурирован с помощью внешних прерываний IRQ0 и IRQ1.
Регистр счета
(16-разрядов) определяет время генерации прерываний, прерывание вырабатывается
когда значение регистра равно нулю.
Главный
интерфейсный порт – параллельный порт ввода-вывода осуществляет прямое
соединение с процессором. Через него производится обмен между ADSP и
памятью главной ЭВМ. HIP состоит из регистров, через которые ADSP-2100 и главный процессор обмениваются информацией о состоянии и данными. HIP
может быть сконфигурирован следующим образом:
-
8-разрядная или 16-разрядная шина;
-
мультиплексная шина данных/шина
адреса или отдельно шина данных и шина адреса;
Входной аналоговый
интерфейс состоит из входных усилителей и 16-разрядного аналогоцифрового
преобразователя (ADC). Аналогично на выходе находится цифроаналоговый
преобразователь и выходной дифференциальный усилитель.
