Задание №7
Закон Ньютона имеет вид: V=AQ
(1)
где V- скорость охлаждения, а Q- избыток
температуры.
По данным наблюдений, представляемым в таблице:
№ Опыта
|
V(I)
|
Q(I)
|
V(I) расч.
|
V(I)
|
1
|
8.81
|
220
|
|
|
2
|
7.40
|
200
|
|
|
3
|
6.10
|
180
|
|
|
4
|
4.89
|
160
|
|
|
5
|
3.88
|
140
|
|
|
6
|
3.02
|
120
|
|
|
7
|
2.30
|
100
|
|
|
Найти значения коэффициента A;
скорость охлаждения, вычисляемую по формуле (1); относительную погрешность.
(2)
Для вычисления коэффициента A
необходимо решить систему уравнений:
(3)
Для этого следует решить
уравнения:
(4)
Если максимальная относительная погрешность (2)
окажется больше 5%,
проверить, согласуется ли с
данными опыта закон Стефана: V=k((Q+273)^4-273^4) (5).
Обозначив Z=k((Q+273)^4-273^4),
где k=5,67*10^(-9), подобрать коэффи-циент A,
скорость охлаждения, относительную погрешность, решить сле-дующую систему
уравнений:
V=AZ (6)
План решения задачи
1.
Составить алгоритм и программу
вычисления коэффициента А,
V(I) расчетного
и относительную погрешность.
2.
Вычисление А оформить в виде
подпрограммы общего вида.
3.
Напечатать таблицы.
4.
Построить графики зависимостей V(I)
расчетного и V(I) от Q(I).
5.
Выбрать закон, по которому
расчетные значения V(I) расчетные лучше согласуются с данными опыта.

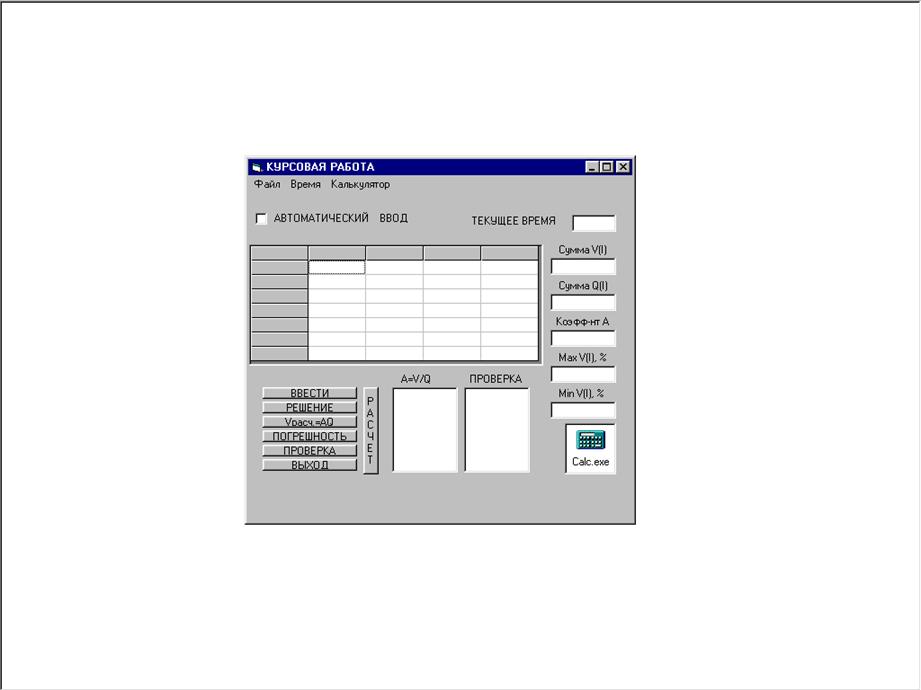

Проект. Рабочая форма Visual
Basic:
Программный код в среде Visual
Basic:
Option Explicit
Dim I As Integer
Dim a(7) As Single
‘ВВОД ЭЛЕМЕНТОВ МАССИВОВ
Private Sub Комманда1_Click()
Dim V(7) As
Single, Q(7) As Single
MSFlexGrid1.TextMatrix(0,
0) = “№ Опыта”
MSFlexGrid1.TextMatrix(0,
1) = “ V(I) “
MSFlexGrid1.TextMatrix(0,
2) = “ Q(I) “
MSFlexGrid1.TextMatrix(0,
3) = “ V(I)расч.”
MSFlexGrid1.TextMatrix(0,
4) = “V(I), %”
For I = 1 To 7
MSFlexGrid1.TextMatrix(I,
0) = I
Next I
'АВТОМАТИЧЕСКИЙ ВВОД
If Проверка1.Value = 1 Then
Open “A:\Данные.txt” For Input As #1
For I = 1 To 7
Input #1, V(I),
Q(I)
MSFlexGrid1.TextMatrix(I, 1) = V(I)
MSFlexGrid1.TextMatrix(I, 2) = Q(I)
Next I
Close #1
End If
‘ВВОД ЭЛЕМЕНТОВ МАССИВОВ ВРУЧНУЮ
If Проверка1.Value
= 0 Then
For I = 1 To 7
MSFlexGrid1.TextMatrix(I, 1) = InputBox(“ВВЕДИТЕ ЭЛЕМЕНТ МАССИВА V(I)”)
Next I
For I = 1 To 7
MSFlexGrid1.TextMatrix(I, 2) = InputBox(“ВВЕДИТЕ ЭЛЕМЕНТ МАССИВА Q(I)”)
Next I
End If
End Sub
'РЕШЕНИЕ A=V/Q, НАХОЖДЕНИЕ
MIN (MAX),СУММЫ ЭЛЕМЕНТОВ МАССИВОВ
Private Sub Комманда2_Click()
Список1.Clear
For I = 1 To 7
Список1.AddItem (CCur(MSFlexGrid1.TextMatrix(I,
1) / MSFlexGrid1.TextMatrix(I, 2)))
Next I
Dim Summ As Single
Summ = 0
For I = 1 To 7
Summ = Summ +
MSFlexGrid1.TextMatrix(I, 1)
Next I
Текст1.Text = CSng(Summ)
Dim Summa As
Single
For I = 1 To 7
Summa = Summa +
MSFlexGrid1.TextMatrix(I, 2)
Next I
Текст2.Text = CSng(Summa)
‘РАСЧЕТ КОЭФФИЦИЕНТА “А”
Dim a As Single
a = Текст1.Text
/ Текст2.Text
Текст3.Text = CSng(a)
End Sub
‘V(I)РАСЧЕТНАЯ
Private Sub Комманда3_Click()
For I = 1 To 7
MSFlexGrid1.TextMatrix(I,
3) = Текст3.Text * MSFlexGrid1.TextMatrix(I, 2)
Next I
End Sub
‘ПОГРЕШНОСТЬ
Private Sub Комманда4_Click()
For I = 1 To 7
MSFlexGrid1.TextMatrix(I,
4) = Ccur(Sqr((((MSFlexGrid1.TextMatrix(I, 3) – MSFlexGrid1.TextMatrix(I, 1)) /
MSFlexGrid1.TextMatrix(I, 1)) * 100) ^ 2))
Next I
‘СОРТИРОВКА
Dim min As Single
Dim max As Single
min = MSFlexGrid1.TextMatrix(7,
4)
‘НАХОЖДЕНИЕ MIN
For I = 1 To 7
If
MSFlexGrid1.TextMatrix(I, 4) < min Then min = MSFlexGrid1.TextMatrix(I, 4)
Next I
Текст4.Text = CSng(min)
max =
MSFlexGrid1.TextMatrix(1, 4)
‘НАХОЖДЕНИЕ MAX
For I = 1 To 7
If
MSFlexGrid1.TextMatrix(I, 4) > max Then max = MSFlexGrid1.TextMatrix(I, 4)
Next I
Текст6.Text = CSng(max)
End Sub
Private Sub Комманда5_Click()
'ЗАКОН СТЕФАНА-БОЛЬЦМАНА
'V=k*Q^4, где k-постоянная
Стефана-Больцмана: k = 5.67 * 10 ^ -8
Dim z(7) As
Single, V(7) As Single
For I = 1 To 7
z(I) =
0.0000000567 * ((MSFlexGrid1.TextMatrix(I, 2) + 273) ^ 4 – 273 ^ 4)
‘V=AZ
V(I) = 0.1 * Текст3.Text
* z(I)
'ВЫВОД СКОРОСТИ ОХЛАЖДЕНИЯ
Список2.AddItem
(Ccur(V(I)))
Next I
End Sub
Private Sub Комманда6_Click()
End
End Sub
Private Sub
Command7_Click()
Dim V(7) As
Single, Q(7) As Single
MSFlexGrid1.TextMatrix(0,
0) = “№ Опыта”
MSFlexGrid1.TextMatrix(0,
1) = “ V(I) “
MSFlexGrid1.TextMatrix(0,
2) = “ Q(I) “
MSFlexGrid1.TextMatrix(0,
3) = “ V(I)расч.”
MSFlexGrid1.TextMatrix(0,
4) = “V(I), %”
For I = 1 To 7
MSFlexGrid1.TextMatrix(I,
0) = I
Next I
'АВТОМАТИЧЕСКИЙ ВВОД
If Проверка1.Value = 1 Then
Open “A:\Данные.txt” For Input As #1
For I = 1 To 7
Input #1, V(I),
Q(I)
MSFlexGrid1.TextMatrix(I, 1) = V(I)
MSFlexGrid1.TextMatrix(I, 2) = Q(I)
Next I
Close #1
End If
‘ВВОД ЭЛЕМЕНТОВ МАССИВОВ ВРУЧНУЮ
If Проверка1.Value
= 0 Then
For I = 1 To 7
MSFlexGrid1.TextMatrix(I, 1) = InputBox(“ВВЕДИТЕ ЭЛЕМЕНТ МАССИВА V(I)”)
Next I
For I = 1 To 7
MSFlexGrid1.TextMatrix(I, 2) = InputBox(“ВВЕДИТЕ ЭЛЕМЕНТ МАССИВА Q(I)”)
Next I
End If
Список1.Clear
For I = 1 To 7
Список1.AddItem (Ccur(MSFlexGrid1.TextMatrix(I,
1) / MSFlexGrid1.TextMatrix(I, 2)))
Next I
Dim Summ As Single
Summ = 0
For I = 1 To 7
Summ = Summ +
MSFlexGrid1.TextMatrix(I, 1)
Next I
Текст1.Text = CSng(Summ)
Dim Summa As
Single
For I = 1 To 7
Summa = Summa +
MSFlexGrid1.TextMatrix(I, 2)
Next I
Текст2.Text = CSng(Summa)
‘РАСЧЕТ КОЭФФИЦИЕНТА “А”
Dim a As Single
a = Текст1.Text
/ Текст2.Text
Текст3.Text = CSng(a)
For I = 1 To 7
MSFlexGrid1.TextMatrix(I,
3) = Текст3.Text * MSFlexGrid1.TextMatrix(I, 2)
Next I
For I = 1 To 7
MSFlexGrid1.TextMatrix(I,
4) = Ccur(Sqr((((MSFlexGrid1.TextMatrix(I, 3) – MSFlexGrid1.TextMatrix(I, 1)) /
MSFlexGrid1.TextMatrix(I, 1)) * 100) ^ 2))
Next I
‘СОРТИРОВКА
Dim min As Single
Dim max As Single
min =
MSFlexGrid1.TextMatrix(7, 4)
‘НАХОЖДЕНИЕ MIN
For I = 1 To 7
If
MSFlexGrid1.TextMatrix(I, 4) < min Then min = MSFlexGrid1.TextMatrix(I, 4)
Next I
Текст4.Text = CSng(min)
max =
MSFlexGrid1.TextMatrix(1, 4)
‘НАХОЖДЕНИЕ MAX
For I = 1 To 7
If
MSFlexGrid1.TextMatrix(I, 4) > max Then max = MSFlexGrid1.TextMatrix(I, 4)
Next I
Текст6.Text = CSng(max)
'ЗАКОН СТЕФАНА-БОЛЬЦМАНА
'V=k*Q^4, где k-постоянная
Стефана-Больцмана: k = 5.67 * 10 ^ -8
Dim z(7) As
Single, W(7) As Single
For I = 1 To 7
z(I) =
0.0000000567 * ((MSFlexGrid1.TextMatrix(I, 2) + 273) ^ 4 – 273 ^ 4)
‘V=AZ
W(I) = 0.1 * Текст3.Text
* z(I)
'ВЫВОД СКОРОСТИ ОХЛАЖДЕНИЯ
Список2.AddItem
(Ccur(W(I)))
Next I
End Sub
Private Sub mnuВключить_Click()
'ВКЛЮЧЕНИЕ КАЛЬКУЛЯТОРА
‘OLE1.SourceDoc = “C:\WINDOWS\CALC.EXE”
OLE1.Action = 7
End Sub
Private Sub mnuВыход_Click()
End
End Sub
Private Sub mnuОткрыть_Click()
Dim V(7) As
Single, Q(7) As Single
MSFlexGrid1.TextMatrix(0,
0) = “№ Опыта”
MSFlexGrid1.TextMatrix(0,
1) = “ V(I) “
MSFlexGrid1.TextMatrix(0,
2) = « Q(I) «
MSFlexGrid1.TextMatrix(0,
3) = “ V(I)расч.”
MSFlexGrid1.TextMatrix(0,
4) = «V(I), %»
For I = 1 To 7
MSFlexGrid1.TextMatrix(I,
0) = I
Next I
‘АВТОМАТИЧЕСКИЙ ВВОД
Open “A:\Данные.txt”
For Input As #1
For I = 1 To 7
Input #1, V(I),
Q(I)
MSFlexGrid1.TextMatrix(I,
1) = V(I)
MSFlexGrid1.TextMatrix(I,
2) = Q(I)
Next I
Close #1
End Sub
Private Sub mnuСкрыть_Click()
‘СКРЫТЬ ВРЕМЯ
Часы1.Enabled = False
Текст5.Text = “”
End Sub
Private Sub mnuПоказать_Click()
‘ПОКАЗАТЬ ВРЕМЯ
Часы1.Enabled = True
Часы1.Interval = 250
End Sub
Private Sub Часы1_Timer()
'ВЫВОД ВРЕМЕНИ
Текст5.Text = CStr(Time)
End Sub
Значения свойств объектов:
VERSION 5.00
Object =
"{5E9E78A0-531B-11CF-91F6-C2863C385E30}#1.0#0";
"MSFLXGRD.OCX"
Begin VB.Form Форма1
Caption = "КУРСОВАЯ
РАБОТА"
ClientHeight = 4905
ClientLeft = 165
ClientTop = 735
ClientWidth = 6660
LinkTopic = "Form1"
ScaleHeight = 4905
ScaleWidth = 6660
StartUpPosition = 3 'Windows
Default
Begin VB.ListBox Список2
Height = 1425
ItemData = "КУРСОВАЯ
РАБОТА.frx":0000
Left = 3600
List = "КУРСОВАЯ
РАБОТА.frx":0002
TabIndex = 16
Top = 3240
Width = 1095
End
Begin VB.ListBox Список1
Height = 1425
ItemData = "КУРСОВАЯ
РАБОТА.frx":0004
Left = 2400
List = "КУРСОВАЯ
РАБОТА.frx":0006
TabIndex = 15
Top = 3240
Width = 1095
End
Begin VB.TextBox Текст6
Height = 285
Left = 5040
TabIndex = 14
Width = 1095
End
Begin VB.TextBox Текст5
Height = 285
Left = 5280
TabIndex = 13
Top = 360
Width = 855
End
Begin VB.TextBox Текст 4
Height = 285
Left = 5040
TabIndex = 12
Top = 2880
Width = 1095
End
Begin VB.TextBox Текст 3
Height = 285
Left = 5040
TabIndex = 11
Top = 2280
Width = 1095
End
Begin VB.TextBox Текст 2
Height = 285
Left = 5040
TabIndex = 10
Top = 1680
Width = 1095
End
Begin VB.TextBox Текст 1
Height = 285
Left = 5040
TabIndex = 9
Top = 1080
Width = 1095
End
Begin VB.Timer Часы1
Interval = 250
Left = 4800
Top = 3840
End
Begin VB.CommandButton Комманда6
Caption = "ВЫХОД"
Height = 195
Left = 240
TabIndex = 7
Top = 4440
Width = 1575
End
Begin VB.CommandButton Комманда 5
Caption = "ПРОВЕРКА"
Height = 195
Left = 240
TabIndex = 6
Top = 4200
Width = 1575
End
Begin VB.CommandButton Комманда 4
Caption = "ПОГРЕШНОСТЬ"
Height = 195
Left = 240
TabIndex = 5
Top = 3960
Width = 1575
End
Begin VB.CommandButton Комманда 3
Caption = "Vрасч.=AQ"
Height = 195
Left = 240
TabIndex = 4
Top = 3720
Width = 1575
End
Begin VB.CommandButton Комманда 2
Caption = "РЕШЕНИЕ"
Height = 195
Left = 240
TabIndex = 3
Top = 3480
Width = 1575
End
Begin VB.CommandButton Комманда 1
Caption = "ВВЕСТИ"
Height = 195
Left = 240
TabIndex = 2
Top = 3240
Width = 1575
End
Begin VB.CheckBox Проверка1
Caption = "
АВТОМАТИЧЕСКИЙ ВВОД"
Height = 375
Left = 120
TabIndex = 1
Top = 240
Width = 2775
End
Begin MSFlexGridLib.MSFlexGrid
MSFlexGrid1
Height = 2055
Left = 0
TabIndex = 0
Top = 840
Width = 4935
_ExtentX = 8705
_ExtentY = 3625
_Version = 393216
Rows = 8
Cols = 5
End
Begin VB.OLE OLE1
Class =
"Package"
Height = 495
Left = 5280
OleObjectBlob = "КУРСОВАЯ
РАБОТА.frx":0008
SourceDoc =
"C:\WINDOWS\CALC.EXE"
TabIndex = 24
Top = 3840
Width = 855
End
Begin VB.Label Метка8
Caption = " ПРОВЕРКА"
Height = 255
Left = 3600
TabIndex = 23
Top = 3000
Width = 1095
End
Begin VB.Label Метка 7
Caption = "
A=V/Q"
Height = 255
Left = 2280
TabIndex = 22
Top = 3000
Width = 1095
End
Begin VB.Label Метка 6
Caption = " Max
V(I), %"
Height = 255
Left = 5040
TabIndex = 21
Top = 2640
Width = 1095
End
Begin VB.Label Метка 5
Caption = " Min
V(I), %"
Height = 255
Left = 5040
TabIndex = 20
Top = 3240
Width = 1095
End
Begin VB.Label Метка 4
Caption = " Коэфф-нт А"
Height = 255
Left = 5040
TabIndex = 19
Top = 2040
Width = 1095
End
Begin VB.Label Метка 3
Caption = " Сумма Q(I)"
Height = 255
Left = 5040
TabIndex = 18
Top = 1440
Width = 1095
End
Begin VB.Label Метка 2
Caption = " Сумма V(I)"
Height = 255
Left = 5040
TabIndex = 17
Top = 840
Width = 1095
End
Begin VB.Label Метка 1
Caption = "ТЕКУЩЕЕ
ВРЕМЯ"
Height = 255
Left = 3720
TabIndex = 8
Top = 360
Width = 1575
End
Begin VB.Menu mnuФайл
Caption = "Файл"
Begin VB.Menu mnuОткрыть
Caption = "Открыть"
End
Begin VB.Menu mnuВыход
Caption = "Выход"
End
End
Begin VB.Menu mnuВремя
Caption = "Время"
Begin VB.Menu mnuПоказать
Caption = "Показать"
End
Begin VB.Menu mnuСкрыть
Caption = "Скрыть"
End
End
Begin VB.Menu mnuКалькулятор
Caption = "Калькулятор"
Begin VB.Menu mnuВключить
Caption = "Включить"
End
End
End
Attribute VB_Name = "Форма1"
Attribute VB_GlobalNameSpace = False
Attribute VB_Creatable = False
Attribute VB_PredeclaredId = True
Attribute VB_Exposed = False

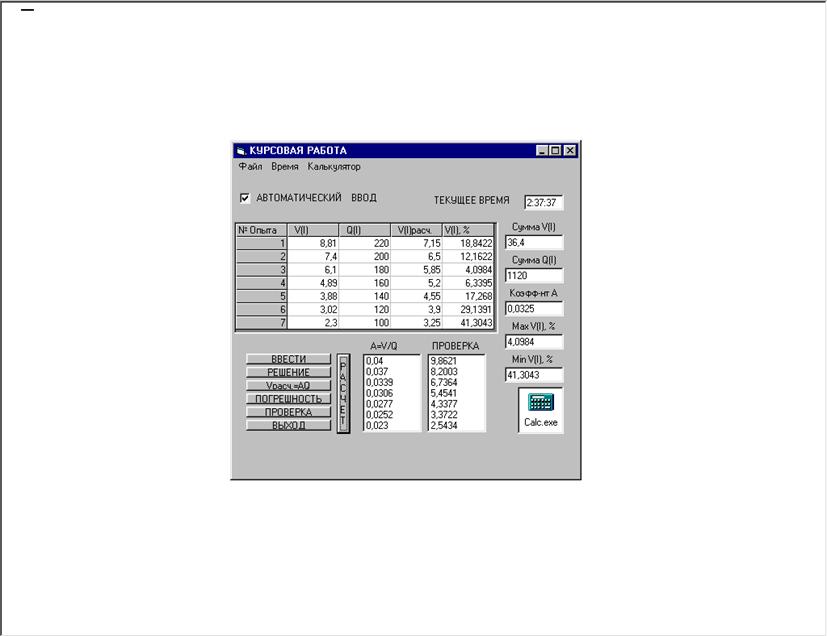

Рабочая форма с данными:

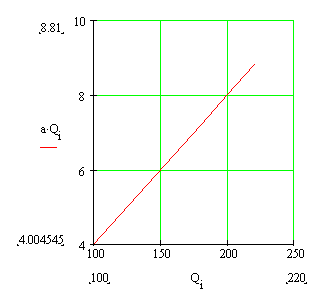

Решение задачи с помощью MathCad.
Вычисление
суммы элементов массивов:
Относительная погрешность:
Расчет
скорости охлаждения по закону Стефана: V=kT^4
Постоянная Стефана-Больцмана:

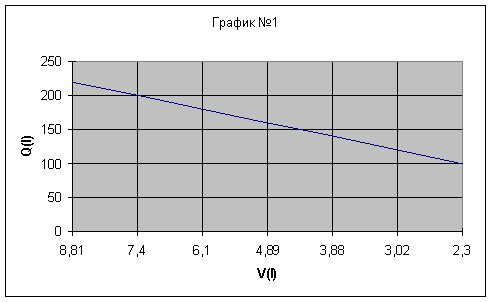

График №1 построен по данным,

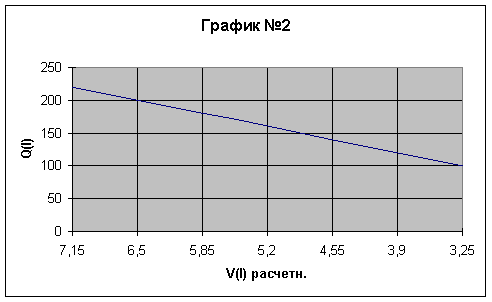

а №2- по расчетам.
Решение задачи в Excel
V(I)
|
Q(I)
|
V(I) расч
|
V(I), %
|
8,81
|
220
|
7,15
|
18,84222
|
7,4
|
200
|
6,5
|
12,16216
|
6,1
|
180
|
5,85
|
4,098361
|
4,89
|
160
|
5,2
|
6,339468
|
3,88
|
140
|
4,55
|
17,26804
|
3,02
|
120
|
3,9
|
29,13907
|
2,3
|
100
|
3,25
|
41,30435
|
36,4
|
1120
|
|
|
|
|
|
|
A=V/Q
|
КОЭФ.
А
|
Z
|
СТЕФАНА
|
0,040045
|
0,0325
|
303,4484467
|
9,862075
|
0,037
|
|
252,3155307
|
8,200255
|
0,033889
|
|
207,2734376
|
6,736387
|
0,030563
|
|
167,8181271
|
5,454089
|
0,027714
|
|
133,4673316
|
4,337688
|
0,025167
|
|
103,7605564
|
3,372218
|
0,023
|
|
78,25907956
|
2,54342
|
Графики зависимостей:
Заключение:
На основании полученных в
программах данных:
расчетов и графиков, можно
сделать вывод, что наиболее прие-млемым языком программирования является Visual Basic, а закон наиболее точно дающий схожие результаты с
данными опыта является закон Стефана.
