Температура плавления полученного в
результате синтеза соединения 143-144ºC. Данная реакция описана
так же в книге [14]. Присутствие нитрогруппы в соединении было подтверждено ИК
и УФ спектрами. УФ-спектр, λ max/нм (lg ε): 270 (3.31), 405 (3.73). ИК-спектр (КBr), ν/см-1: 1527, 1357 (NO2), Температура плавления
полученного соединения, соответствует литературным данным.
Следующей стадией было взаимодействие полученного соединения
с изопропанолом в серной кислоте, которое приводит к образованию
2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксида
27 28
В ИК спектре соединения наблюдаются полосы поглощения при
1537 см- 1, 1357 относящие к колебаниям нитрогруппы. В спектре ПМР
наблюдаются сигналы протонов в виде синглета двух метильных групп в области
1,68 м. д., также наблюдается сигналы протонов ароматического цикла в области
6,87-6,93 дублет дублетов один протон, в области 7,29 дублет один протон, 7,40
дублет еще один протон. В спектре ЯМР 13C наблюдаем сигналы атомов
углерода при 24,42 м. д. двух метильных групп, при 99,01 м. д. сигнал С-2 атома
углерода, при 120, 20, 126,79 и 127,87 м. д. сигналы атомов углерода
ароматического цикла связанных с водородом, при 137,16 и 128,87 м. д. сигналы
атомов углеродов связанные с атомами азота имидазольного цикла. Сигнал атома
при 140,14 м. д. мы отнесли к углероду ароматического цикла связанному с
нитрогруппой. Элементный анализ полученного соединения, соответствует брутто
формуле C9H9N3O4. На основании этих
данных, данному соединению приписали строение 2,2-диметил-4-нитро-2Н-бензимидазол-1,3-диоксида.

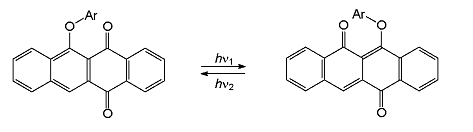

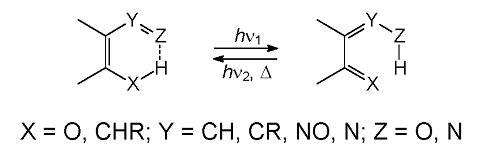

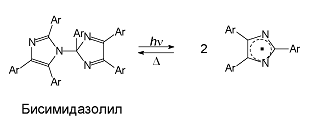

Заключительной стадией было изучение фотохромных свойств
соединения.
Для изучения данных свойств мы нагревали полученное вещество
в хлорбензоле до кипения (t=133 ºC) и затем кипятили,
следя по ТСХ за ходом реакции в системе этилацетат-гексан. При нагревании мы
наблюдаем, что в исходное вещество превращается с течением времени в два
соединения, одно из которых бензоксодиазин, а второе моно-н-оксид. Превращение
представлено на рисунке 2.

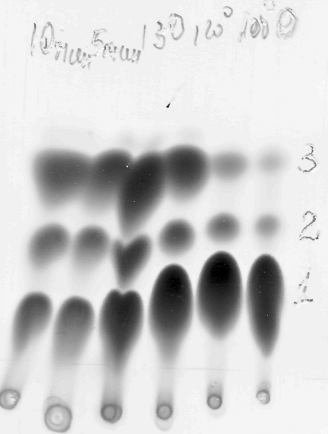

Рис. 2. Хроматографическая пластинка. (Sorbfil): 1 - исходное
соединение, 2 - моно-н-оксид, 3 - бензоксодиазин
Колоночной хроматографией на силикагеле с 70% выходом был
выделен 8-нитро-3H-бензо - [с] - [1,2,5] - оксодиазин-4-оксид. При дальнейшем

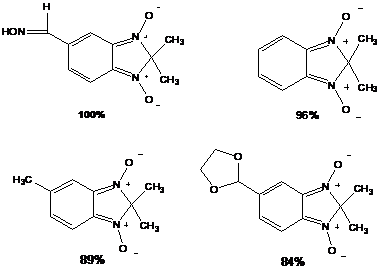

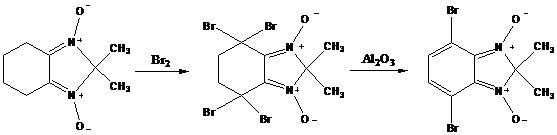

нагревании соединение разлагается по схеме приведенной ниже, механизм
дальнейшего разложения неизвестен.
29 30
32
Заключение о строении данного вещества можно сделать,
сославшись на следующие данные:
При нагревании соединения возможно образование 2х изомерных
бензоксодиазинов. Однако для данной реакции мы наблюдаем образование только
одного бензоксодиазина. Заключение о том, что именно это соединение получено в
реакции, сделано на основании следующего:
Известно, что при нагревании 4-бром-6-нитро-спиро
[бензимидазол-2,1-циклогексан] - 1,3-диоксида образуется только один
бензоксодиазин имеющий по данным РСА строение 8-Бром-6-нитроспиро
[2,1,4-бензоксадиазин-3,1'-циклогексан] - 4-оксид, по аналогии с этими данными
мы приписали строение полученному нами бензоксодиазину строение
8-нитро-3H-бензо - [с] - [1,2,5] - оксодиазин-4-оксид [15].
В ИК спектре соединения наблюдаются полосы поглощения при
1529 см - 1,1344 относящие к валентным колебаниям нитрогруппы. В УФ
спектре имеется полоса поглощения 404 (3.30). В спектре ПМР наблюдается сигналы
протонов двух метильных групп в виде синглета в области 1,61 м. д. наблюдаются
сигналы протонов ароматического кольца в виде мультиплетов в области 7,42 -
один протон, 7,53 м. д. - один протон и 6,73 один протон. В спектре ЯМР 13C
имеются сигналы углерода при 19,90 м. д. двух метильных групп, 95,95 м. д. сигнал
С-2 атома углерода, при 123,91, 124,43 и 128,31 м. д. сигналы атомов углерода
ароматического цикла связанных с водородом, при 129,37 и 143,80, 143,18 м. д.
сигналы атомов углеродов ароматического цикла.

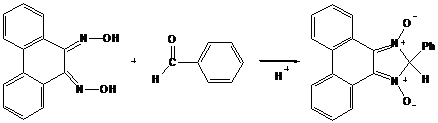

Заключительной стадией было обратное превращение
8-нитро-3H-бензо - [с] - [1,2,5] - оксодиазина в
2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксид
Под действием солнечного света. Для этого мы растворили
бензоксодиазин в хлороформе и оставили раствор на солнечном свете, раствор
изменил цвет с красного на фиолетовый. По ТСХ в реакционной смеси наблюдается
только один продукт - исходный
2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксид.
Таким образом мы синтезировали соединение
2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксид (фиолетовое), которое при нагревании
изомеризуется в 8-нитро-3H-бензо - [с] - [1,2,5] - оксодиазина (красное), а в
свою очередь под действием солнечного света наблюдается изомеризация
8-нитро-3H-бензо - [с] - [1,2,5] - оксодиазина (красное) в
2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксид (фиолетовое).
3.
Экспериментальная часть
ИК спектры зарегистрированы на приборе "Bruker
Vector" в KBr (концентрация - 0,25 %). Приведены наиболее характерные и
информативные полосы поглощения в спектре.
Спектры ЯМР 1Н и 13С регистрировали на
приборе "Bruker AM 400" (400,13 (1Н) и 100,61 MГц (13С)
в CDCl3 и ДМСО-d6 для 10% растворов при 25 оС.
Химические сдвиги измерены относительно остаточных сигналов растворителя: СНCl3
(δH 7,24 м. д. и δС 76,90 м. д) ДМСО-d6
(δH 2,50 м. д. и δС 39,50 м. д). Мультиплетность
сигналов в спектрах ЯМР 13С определяли в режиме J-модуляции (JMOD).
Контроль за ходом реакций и индивидуальностью соединений
осуществляли методом ТСХ на пластинках Sorbfil UV-254. Проявление хроматограмм
осуществляли УФ светом. Хроматографическое выделение соединений осуществляли на
силикогеле MN - Kiselgel 60 (70-230 mesh)
Температуры плавления определялись на микронагревательном
столике Кофлера.
4-нитро [2,1,3] бензоксадиазол-1-оксида
К раствору 13,6 г (0,1 моль) [2,1,3] бензоксадиазол-1-оксида в
44,5 мл концентрированной серной кислоты. При охлаждении на водяной бане со
льдом и солью до температуры смеси 5-12ºС постепенно прикапывают смесь концентрированной серной (20 мл) и
концентрированной азотной кислот d=1,5 (5 мл, 0,12 моль), перемешивая на
механической мешалке. При этом температура смеси не должна подниматься выше 12ºС. Выдержали 30 минут и массу перенесли в 150 г колотого льда.
Выпавший осадок отфильтровали, промыли водой и
перекристаллизовали из 100 мл уксусной кислоты.
Получили 9г (50%) соединения. Температура плавления 143-144 ºC. Температура плавления литературная 141-143 ºC. (ссылка)
ИК спектр, ν, см-1: 1595
(С=N), 1357, 1537 (NO2)
2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксид
К раствору 3,62 г (0,02 моль) 4-нитро [2,1,3] бензоксадиазол-1-оксида
в 20 мл концентрированной серной кислоты прибавили по каплям 2.36 г (0,04 моль)
изопропилового спирта. Реакционную смесь перемешивали на магнитной мешалке 1
час 20 минут. Завершение реакции определили по ТСХ. Затем массу вылили в 300 мл
холодной воды и экстрагировали продукта хлороформом (3х50мл). Хлороформенный
экстракт промыли водой и сушили над MgSO4. Растворитель отогнали в
вакууме на выпарке, остаток хроматографировали на силикагеле. Элюент
этилацетат: гексан = 1: 3. Получили 0,33 г чистого
2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксида и 1,1 г этого же
соединения с примесью. Суммарный выход 72%.
т. пл.136-138 оС. ИК спектр, ν, см-1: 1595 (С=N), 1357, 1537 (NO2) УФ
спектр, λ макс., нм. (lg ε): 254 (3.90), 547
(3.80). Спектр ЯМР 1Н (СDCl3), δ, м. д.: 1.68 c (6Н, 2СН3), 6.84 - 6.95 м (1Н, СН), 7.29
д (1Н, СН, J=7.4 Гц).7.40 д (1Н, СН, J=9.4 Гц). Спектр ЯМР 13С, δ, м. д.: 24.40 (СН3), 99.01 (С2), 120.20,
126.80, 127.87 (все СН), 127.09, 137.16, 140.14 (все С).
Термолиз 2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксида
0.5г 2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксид
растворили в 5 мл хлорбензола. Реакционную смесь нагрели до 133 ºC и оставили кипеть, делая каждые 5 минут отметки на пластинке
ТСХ. Через 15 минут кипячения мы наблюдали максимальное количество
8-нитро-3H-бензо - [с] - [1,2,5] - оксодиазин 4-оксида. Растворитель отогнали в
вакууме. Остаток хроматографировали на силикагеле. Элюент этилацетат: гексан =
1: 3. В первых фракциях выделили с 63% выходом 8-нитро-3H-бензо - [с] - [1,2,5]
- оксодиазин-4-оксид.8-Нитро-3,3-диметил-3Н-бензо [1,2,5] оксадиазин-4-оксид
Выход (63 %) бензоксодиазина. т. пл. - .55-57. ИК спектр, ν, см-1: 1344, 1529 (С-NO2). УФ спектр, λ макс., нм. (lg ε): 404 (3.30). Спектр ЯМР
1Н (CDCl3), δ, м. д.: 1.59 c (6Н, 2СН3),
6.78 м (1Н, СН), 7.38 м (1Н, СН).7.53 м (1Н, СН). Спектр ЯМР 13С, δ, м. д.: 19.90 (2СН3),95.95 (С2), 123.91,
124.44, 128.31 (все СН), 129.37, 143.18, 143.80, (все С).
Фотолиз 8-нитро-3H-бензо - [с] - [1,2,5] -
оксодиазин-4-оксида
Растворили 100 мг 8-нитро-3H-бензо - [с] - [1,2,5] -
оксодиазин-4-оксида в хлороформе и оставили его на неделю на солнечном свете,
раствор изменил цвет с красного на фиолетовый. По ТСХ в реакционной смеси
наблюдается только один продукт - исходный 2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксид.
Выводы
Таким образом мы синтезировали новое соединение проявляющее
фотохромные свойства - 2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксид. Данное
соединение при нагревании изомеризуется с изменением цвета в 8-нитро-3H-бензо -
[с] - [1,2,5] - оксодиазин-4-оксид, которое при облучении солнечным светом
изомеризуется в исходный 2,2,-диметил-4-нитро-2Н-бензимидазол-1,3-диоксид.
Рис 3. Фильтровальная бумага была пропитана раствором
8-нитро-3H-бензо - [с] - [1,2,5] - оксодиазин-4-оксида в хлороформе, высушена и
выставлена на солнечный свет с наложенным трафаретом. Получено темно-синее
изображение на оранжевом фоне.
