Экспертная оценка влияния
технологических операций рекомендуемого метода обработки узла одежды
1. Описание внешнего вида модели
Пиджак мужской классического стиля с элементами спортивного,
для повседневной носки, выполнен из джинсовой ткани. Спортивный стиль
проявляется в отстрочке швов на 0,7 см плечевых, боковых, рельефных спинки и
клапанов карманов, а так же лацканов и шлицы, отсутствуют плечевые накладки,
упрощена обработка борта - отсутствует прокладка в области груди.
Пиджак прилегающего силуэта с втачным двухшовным, длинным
рукавом, локтевой шов заканчивается отлетной шлицей на 4 пуговицы.
Застежка центральная однобортная на две рабочие петли и
пуговицы.
Формообразование прилегающего силуэта достигается талевыми
вытачками на полочке, отрезным бочком, средним швом на спинке, который
заканчивается отлетной шлицей.
Горловина обработана английским воротником с лацканами с
отстрочкой 0,7 см.
Длина пиджака чуть ниже уровня бедер.
На полочке, чуть выше уровня груди, нагрудный накладной карман,
между линией талии и линией бедер - боковой горизонтальный прорезной карман с
листочкой, подкладка кармана притачана к полочке, декоративный клапан кармана
пристрочен выше входа в карма на 2 см.
Пиджак малого объема, имеет пришивную подкладку только полочки.
На подкладке пиджака с обеих сторон прорезной карман в рамку.
Рекомендуемые роста170-188.
Рекомендуемые размеры 92-116.
Характеристика
свойств материала
Предлагаемый материал верха - джинсовая ткань, производства
Италии, 97% хлопок, 3% эластан, артикул 60170005, серо-зеленого цвета. В
соответствии с требованиями - материал прочный, формоустойчивый, износостойкий,
плотный, упругий, мало осыпается. Объемная форма достигается кроем. Материал
имеет хорошие гигиенические свойства: гигроскопичность, паропроницаемость и
воздухопроницаемость; не электролизуется, не пилингуется, малопрорубается
иглой, устойчив к химической чистке и стирке. Механические свойства ткани -
упругость, износостойкость, малосминаемость. В настиле не скользит, хорошо
режется, низкая раздвижка нитей, усадка 3%. Рекомендуются иглы №90-100, нитки
20х/б, 40/2 л/х, ВТО до 1800.
В качестве подкладочного материала используется батист 90%
хлопок, производитель Китай, артикул 60130025. Так как подкладочный материал
используется только в передней части пиджака такое качество как скольжение
маловажно, в основном учитываются его эстетические и гигиенические
характеристики. Материал имеет хорошие гигиенические свойства:
гигроскопичность, паропроницаемость и воздухопроницаемость; не электролизуется,
устойчив к воздействию пота, устойчив к химической чистке и стирке. Выбранный
материал не утяжеляет изделие. Подкладка выбрана белого цвета в контраст
основной ткани. Она прочная на истирание, на разрыв, износостойкая,
гигроскопична, воздухо и паропроницаемая. В настиле не скользит, хорошо
режется, низкая раздвижка нитей, усадка 3%. Хорошо утюжится при ВТО до 1600.
Для обработки внутренних срезов изделия используется косая
бейка 100% хлопок серого цвета.
Выбранный клеевой материал - дублерин 100% полиэстр, производитель
Китай, артикль 60420014001, имеет точечное клеевое покрытие. Прокладочный
материал для придания формы и упругости отдельным деталям швейного изделия
пиджачного ассортимента. Прессование и дублирование производят при температуре
145º.
Предлагаемая фурнитура - пуговицы прочные и устойчивые к
воздействию химической чисткой и стиркой, а также являеются отделкой.
Изготовлены из экологически чистого материала - пластмассы. При выборе пуговиц
учитываются не только функциональные, но и эстетические свойства, пуговицы
имеют цвет темной натуральной кости.
Образец
|
Код ОКП
|
ГОСТ и стандартная классификация
|
Название материала, волокнистый состав
|
артикул
|
Ширина см.
|
Плотность ткани
|
Поверхностная плотность г/м2
|
Переплетение, внешний вид
|
Усадка ВТО, %
|
|
|
|
|
|
|
основа
|
уток
|
|
|
Основа
|
Уток
|
Джинсовая ткань Арт. 60170005
|
831214
|
ГОСТ 4.3-78 ГОСТ 21790-93
|
Костюмная джинсовая ткань, Х/б 85%, эластан 15%
|
№030 200-499
|
150
|
300
|
540
|
180
|
Усиленная саржа, пестротканая
|
3
|
2
|
Подкладочная Арт. 60130025
|
831322
|
ГОСТ 4.3-78 ГОСТ 29298-92
|
Сорочечная ткань «батист», 90% х/б, 5% п/э.,
летняя
|
№030 700-299
|
90
|
360
|
370
|
71
|
Полотняное, отбеленная
|
3
|
2,5
|
прокладочная арт 60420014001
|
839272
|
ГОСТ 4.34-84
|
Многозональный термоклеевой прокладочный
материал (жесткий) 100% п/э, сополиамид
|
9355
|
150
|
100
|
100
|
106
|
Комбинированное
|
1,5
|
1,5
|
2.
Техническая зарисовка модели с обозначением рассматриваемых сечений сборочных
единиц
№1

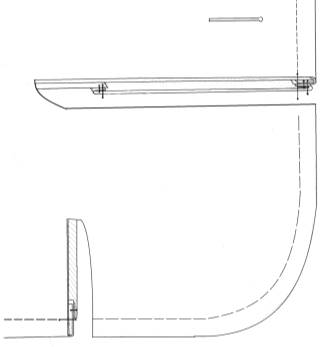

Обработка накладного кармана
№2
Обработка нижнего прорезного кармана с листочкой и клапана
№3
Обработка воротника
№4
Обработка борта
№5
Обработка нижнего среза рукава
Таблица
1. Технологическая последовательность обработки нагрудного кармана
Номер неделимой операции
|
Наименование неделимой операции
|
Специальность
|
Разряд
|
Оборудование, применяемая оснастка
|
1
|
Дублирование верхней части подгибки кармана
|
П
|
3
|
Пресс СS-371 КМН-1+12-36А 956А «Паннония» Венгрия
|
2
|
Притачать подкладку кармана к припуску на
подгибку, оставив посередине 3 см. нестачанными
|
М
|
3
|
Brother S-6200A (Германия)
|
3
|
Обтачать карман подкладкой по контуру
|
М
|
3
|
961-23 «Дюркопп - Адлер» ФРГ
|
4
|
Вывернуть и расправить карман
|
Р
|
2
|
Специальный колышек
|
5
|
Выметать карман по контуру, выправляя кант
|
С
|
3
|
Машина 2222 кл ПО «Промшвеймаш»
|
6
|
Приутюживание краев кармана
|
У
|
3
|
BSP - 800 + PS - 20 УМОВ Чехия
|
7
|
Настрочить припуск на подгибку кармана на
расстоянии 2 см
|
М
|
3
|
Brother S-6200A (Германия)
|
8
|
Наметить расположение кармана
|
Р
|
2
|
Мел, лекало
|
9
|
Настрочить карман на полочку двойной строчкой
|
М
|
3
|
Gemsy GEM 2000S-1М (Китай)
|
10
|
Итого
|
|
|
|
Таблица
2. Технологическая последовательность обработки клапана и нижнего кармана с
листочкой
№ операции
|
Наименование операции
|
Специальность
|
Разряд
|
Оборудование, приспособление
|
1
|
Наметить место расположения кармана
|
Р
|
2
|
Линейка, мел
|
2
|
Соединить листочку с клеевой прокладкой
|
П
|
3
|
Стол утюжильный СS - 394К+395 /11
|
3
|
Заутюжить листочку совместив срезы
|
У
|
3
|
Стол утюжильный СS - 394К+395 /11
|
4
|
Притачать листочку с верхней подкладкой и
нижней подкладкой из материала верха по намеченной линии входа в карман с
одновременным разрезанием
|
С
|
3
|
Brother BASS 3203 ASS (Германия)
|
5
|
Обработать припуски притачивания листочки к
полочке косой бейкой
|
М
|
3
|
Brother S-6200A+ Golden
Eagle А-10 (Германия)
|
6
|
Вывернуть подкладку кармана в сторону изнанки
переда
|
Р
|
4
|
-
|
7
|
Приутюжить карман с листочкой
|
У
|
3
|
Стол утюжильный СS - 394К+395 /11
|
8
|
Стачать срезы подкладки кармана и вертикальные
срезы листочки, подтянув углы кармана по основанию треугольника, от шва
притачивания к полочке нижней подкладки кармана из материала верха
|
М
|
2
|
Brother S-6200A (Германия)
|
9
|
Обработать срезы подкладки кармана и срез
притачивания подкладки к полочке косой бейкой
|
М
|
3
|
Brother S-6200A+ Golden
Eagle А-10 (Германия)
|
10
|
Приутюжить карман с листочкой
|
У
|
3
|
Стол утюжильный СS - 394К+395 /11
|
11
|
Наметить линию притачивания подкладки кармана к
полочке
|
Р
|
2
|
Мел, лекало
|
12
|
Притачать подкладку кармана к полочке
|
С
|
3
|
Gemsy GEM 2000S-1М (Китай)
|
13
|
Дублироать нижний клапан кармана прокладкой
|
П
|
3
|
СS-371 КМ+12 - 65 «Паннония» Венгрия
|
14
|
Обтачать нижний клапан кармана верхним
|
М
|
3
|
Brother S-6200A (Германия)
|
15
|
Вывернуть клапан кармана, расправив кант
|
Р
|
2
|
|
16
|
Выметать клапан по контуру, выправляя кант
|
С
|
3
|
Машина 2222 кл ПО «Промшвеймаш»
|
17
|
Приутюжить по контуру клапан кармана
|
У
|
3
|
BSP - 800 + PS - 20 УМОВ Чехия
|
18
|
Удалить нить выметывания
|
Р
|
2
|
Спецколышек
|
19
|
Проложить отделочную строчку по контуру клапана
|
С
|
3
|
Gemsy GEM 2000S-1М (Китай)
|
20
|
Обработать срез клапана косой бейкой
|
М
|
3
|
Brother S-6200A+ Golden
Eagle А-10 (Германия)
|
21
|
Наметить линию притачивания клапана к полочке
|
Р
|
2
|
Мел, лекало
|
22
|
Притачать клапан к полочке
|
М
|
3
|
Brother S-6200A (Германия)
|
23
|
Заутюжить клапан на вход в карман
|
У
|
3
|
СS 394 КЕ +1392 «Паннония» Венгрия
|
24
|
Настрочить верхнюю часть клапана на полочку
|
С
|
3
|
Gemsy GEM 2000S-1М (Китай)
|
Итого
|
|
Таблица
3 Технологическая последовательность обработки воротника
№ операции
|
Наименование операции
|
Специальность
|
Разряд
|
Затрата времени, с
|
Оборудование, приспособление
|
1
|
Соединить детали воротника с клеевыми
прокладками
|
П
|
3
|
40
|
СS-394К+395/11 «Паннония» Венгрия
|
2
|
Уточнить контуры нижнего воротника и
расположение надсечек по лекалу, подрезать неровности по срезам нижнего
воротника
|
р
|
3
|
60
|
Мел, лекало, ножницы
|
3
|
Настрочить укрепляющую тесьму по разметке сгиба
на нижний воротник
|
М
|
3
|
20
|
Brother S-6200A (Германия)
|
4
|
Соединение верхнего воротника со стойкой
|
М
|
3
|
40
|
Brother S-6200A (Германия)
|
5
|
Настрочить верхний воротник на нижний по отлету
|
М
|
3
|
50
|
Brother S-6200A (Германия)
|
6
|
Нанести контрольные линии на нижнем и верхнем
воротнике
|
Р
|
3
|
20
|
Лекало, карандаш
|
7
|
Притачать концы верхнего воротника к нижнему
воротнику
|
М
|
3
|
40
|
Brother S-6200A (Германия)
|
8
|
Подрезать швы в углах воротника
|
Р
|
2
|
10
|
Ножницы
|
9
|
Вывернуть углы воротника на лицевую сторону и
выправить
|
Р
|
2
|
20
|
-
|
10
|
Выметать воротник по концам и отлету
|
С
|
3
|
30
|
Машина 2222 кл ПО «Промшвеймаш»
|
11
|
Приутюжить воротник
|
У
|
3
|
20
|
Стол утюжильный СS - 394К+395 /11
|
|
Удалить нить выметывания
|
Р
|
2
|
20
|
Спецколышек
|
Итого:
|
370
|
|
Таблица
4 Технологическая последовательность обработки края борта
№ операции
|
Наименование операции
|
Специальность
|
Разряд
|
Затрата времени, с
|
Оборудование, приспособление
|
1
|
Соединение подбортов с клеевой прокладкой
|
П
|
3
|
30
|
Пресс СS-371 КМН-1+12-36А 956А «Паннония»
Венгрия
|
2
|
Соединение полочки с клеевой прокладкой
|
П
|
3
|
30
|
Пресс СS-371 КМН-1+12-36А 956А «Паннония»
Венгрия
|
3
|
Нанести линии обтачивания углов лацканов и
бортов на деталях переда
|
Р
|
20
|
Карандаш, лекало
|
4
|
Обтачать лацканы и борта
|
М
|
4
|
150
|
Brother S-6200A (Германия)
|
5
|
Подрезать швы обтачивания лацканов и низа
бортов
|
Р
|
2
|
40
|
Ножницы
|
6
|
Выполнить надсечки на швах обтачивания бортов
по линии сгиба лацканов
|
Р
|
1
|
80
|
Ножницы
|
7
|
Вывернуть борта на лицевую сторону
|
Р
|
2
|
40
|
спецколышек
|
8
|
Выметать край борта и лацкан, выправляя кант
|
С
|
3
|
70
|
Машина 2222 кл ПО «Промшвеймаш»
|
9
|
Приутюжить срез борта и лацкан
|
У
|
3
|
30
|
Стол утюжильный СS - 394К+395 /11
|
10
|
Удалить нить выметывания бортов
|
Р
|
2
|
20
|
Спецколышек
|
11
|
Настрочить припуск обтачивания бортов на
подборт на расстоянии 0,2 мм
|
М
|
3
|
100
|
Brother S-6200A (Германия)
|
12
|
Наметить петли на левой половинке полочки и
расположение пуговиц на правой половинке
|
Р
|
2
|
40
|
Мел, лекало
|
13
|
Выполнить петли
|
С
|
3
|
60
|
9558 - 3139/Е3/2/24 фирма «Пфафф» (Германия)
|
14
|
Пришить пуговицы
|
С
|
3
|
40
|
3306 - 24/01 В + ЕАСг Мопо фирма «Пфафф»
(Германия)
|
Итого
|
750
|
|
Таблица
5 Технологическая последовательность обработки низа рукава
№ операции
|
Наименование операции
|
Специальность
|
Разряд
|
Оборудование, приспособление
|
|
Дублирование низа рукавов и припуски на шлицу
клеевой прокладкой
|
П
|
3
|
СS-371 КМ+12 - 66 «Паннония» Венгрия
|
|
Обработать косой бейкой вертикальные срезы шлиц
на нижней и верхней половинках рукава, нижние срезы рукава
|
М
|
3
|
Brother S-6200A+ Golden
Eagle А-10 (Германия)
|
|
Стачать углы шлицы на нижних частях рукава
|
М
|
3
|
Brother S-6200A (Германия)
|
|
Стачать углы шлицы на верхних частях рукава
|
М
|
3
|
Brother S-6200A (Германия)
|
|
Вывернуть и выправить углы шлиц верхних и
нижних частей рукавов
|
Р
|
1
|
Специальный колышек
|
|
Заутюжить подгибку низа рукавов и сгибы шлицы
|
У
|
3
|
Стол утюжильный СS - 394К+395 /11
|
|
Притачать подгибку шлицы на расстоянии 2 см. на
нижней половинке рукава
|
М
|
3
|
Brother S-6200A (Германия)
|
|
Стачать локтевой шов рукава и верхний срез
шлицы
|
М
|
3
|
Brother S-6200A (Германия)
|
|
Обработать локтевой срез рукава и верхнюю часть
шлицы косой бейкой
|
М
|
3
|
Brother S-6200A+ Golden
Eagle А-10 (Германия)
|
|
Заутюжить припуск локтевого шва на верхнюю
половинку рукава и шлицу
|
П
|
3
|
СS-351 Р2М+22-215+396В «Паннония» Венгрия
|
|
Настрочить шлицу верхней половинки рукава
|
С
|
3
|
Gemsy GEM 2000S-1М с двумя горизонтальными
челноками (Китай)
|
|
Отстрочить локтевой шов по верхней половинке
рукава
|
С
|
3
|
Gemsy GEM 2000S-1М с двумя горизонтальными
челноками (Китай)
|
|
Наметить расположение петлей
|
Р
|
2
|
Лекало, мел
|
|
Выполнить петли на шлице верхней половинке
рукава
|
С
|
3
|
9558 - 3139/Е3/2/24 фирма «Пфафф» (Германия)
|
|
Стачать нижний шов рукава
|
М
|
3
|
Brother S-6200A (Германия)
|
|
Обработать срез нижнего шва рукава косой бейкой
|
М
|
3
|
Brother S-6200A+ Golden
Eagle А-10 (Германия)
|
|
Заутюжить припуск нижнего шва рукава на нижнюю
часть рукава
|
У
|
3
|
СS-394 КЕ+1392 «Паннония» Венгрия
|
|
Притачать подгибку низа рукава отделочной
строчкой
|
С
|
3
|
Gemsy GEM 2000S-1М с двумя горизонтальными челноками
(Китай)
|
|
Пришить пуговицы на шлицу нижней части рукава
|
С
|
3
|
3306 - 24/01 В + ЕАСг Мопо фирма «Пфафф»
(Германия)
|
Итого
|
|
пиджак мужской спортивный обработка
3.
Выполнение расчетов
Для выявления влияния той иной технологической операции на
формирование качества узла изделия выбранным методом обработки целесообразно
применять экспертный метод.
экспертов, 5 операций.
Операции:
. Дублирование.
. Притачать стойку к верхнему воротнику.
. Обтачать нижний воротник верхним.
. Отделочная строчка.
. ВТО
и 4 S=(2+3):2=2,5
и 5 S=(4+5+6):3=5
Sn=ƩXi=(5*(5+1)):2=15
Матрица рангов
Шифр экспертов
|
Ранговые оценки операции узла изделия
|
|
Х1
|
Х2
|
Х3
|
Х4
|
Х5
|
сумма
|
Т
|
1
|
4
|
2
|
1
|
3
|
5
|
15
|
0
|
2
|
3
|
2
|
1
|
4
|
5
|
15
|
0
|
3
|
4
|
3
|
2
|
5
|
1
|
15
|
0
|
4
|
1
|
4
|
2
|
5
|
3
|
15
|
0
|
5
|
3
|
5
|
1
|
2
|
4
|
15
|
0
|
Сумма рангов по операциям
|
15
|
16
|
7
|
19
|
18
|
75
|
15
|
Разность между суммой каждого фактора и средней
суммой рангов
|
0
|
1
|
-8
|
4
|
3
|
|
|
Разность в квадрате
|
0
|
1
|
64
|
16
|
9
|
165
|
|
Коэффициент конкордации =(12*165)/((25 (125-5) -
0)=1980/3000=0,66
Критерий Пирсона X2=(12*165)/((5*(5+1) -
0)=1980/150=13,2
В связи с тем, что табличное значение критерия Персона меньше
расчетного, можно с 95-ти процентной доверительной вероятностью утверждать, что
мнение экспертов относительно степени влияния технологических операций на формирование
качества узла одежды согласуется в соответствии с коэффициентом конкордации.
