Технология и организации работ по укладке чугунного трубопровода

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

КАФЕДРА " ГТС "








КУРСОВОЙ ПРОЕКТ НА ТЕМУ:

"ТЕХНОЛОГИЯ И ОРГАНИЗАЦИИ РАБОТ ПО УКЛАДКЕ ЧУГУННОГО ТРУБОПРОВОДА"


ВЫПОЛНИЛ : СТ. ГР. 110220

ШУНДРИК М.К.

ПРИНЯЛ : КОРЕВИЦКИЙ Г.А.




МИНСК - 2013

СОДЕРЖАНИЕ

1. Характеристика труб

. Состав работ и технологическая последовательность их выполнения

. Определение размеров траншеи и кавальеров грунта

. Определение объёмов работ по видам

. Подбор машин и механизмов по видам работ

. Определение производительности машин, их количества и сроков выполнения работ

. Разработка приямков

. Монтаж трубопроводов

. Устройство колодцев

. Присыпка труб грунтом

. Испытание трубопроводов

. Засыпка траншеи

. Уплотнение грунта

. Рекультивация

. Разработка схемы производства работ

Список литературы

1. Характеристика труб

Трубы изготовляют по ГОСТ 21053-75 двух конструкций : раструбные с резиновым уплотнительным кольцом ( самоуплотняющейся манжетой ) и раструбно-винтовые с чугунной или пластмассовой запорной муфтой и резиновым уплотнительным кольцом.

Трубы этих конструкций предназначены для строительства трубопроводов, работающих под напором или вакуумом и транспортирующих воды, неагрессивные по отношению к материалу труб и резиновых манжет, с температурой не выше 400С и рабочим давлением не более 0,4 испытательного гидравлического давления, на которые трубы испытываются на заводе-изготовителе.

Резиновые манжеты для уплотнения раструбного стыкового соединения чугунных напорных труб изготавливаются по ТУ 38-105895-75 из резины ИРП-1131 и ИРП-1109А .

Работоспособность уплотнительных манжет должна сохраняться в интервале температур -200 - +500 С.

Поверхность колец должна быть гладкой, без трещин, пузырей, посторонних включений и других дефектов, влияющих на эксплуатационные качества манжет. На рабочей поверхности манжет не допускаются выступы и углубления более 1 мм, диаметром до 3 мм.

Характеристика трубы: размеры (мм), масса (кг).

Условный проход

типоразмер

ДВН

ДН

ДР

L

L1

масса справочная

500

ЛА

500

532

570

4000

4180

184

. Состав работ и технологическая их последовательность их выполнения

1.      Разработка и перемещение растительного грунта бульдозером.

2.      Разработка грунта экскаватором на вымет.

3.      Выправка поврежденных концов чугунных труб.

4.      Укладка трубопровода.

5.      Устройство колодцев из монолитного бетона.

5.1 Установка деревянной опалубки.

5.2     Установка и вязка арматуры отдельных стержней.

.3       Укладка бетонной смеси.

.4       Разборка опалубки.

.5       Укладка плиты перекрытия.

.6       Установка люков.

6.      Предварительное гидравлическое испытание .

7.      Засыпка траншеи с уплотнением грунта одновременно.

8.      Окончательные гидравлические испытания.

9.      Установка фасонных частей.

10.    Промывка и хлорирование трубопровода.

11.    Рекультивация растительного грунта с помощью бульдозера.

трубопровод траншея колодец монтаж

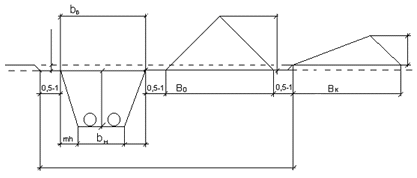

3. Определение размеров траншеи и кавальеров грунта, места их расположения

Грунт растительного слоя без корней и примесей ( 0,2 м ) ρ=1200 кг/м3.

Грунты II группы для одноковшовых экскаваторов.

Минимальная глубина заложения траншеи :

Hmin= dнар + 1,0 = 0,532 + 1,0 = 1,532м

Принимаем Hmin = 1,5 м

Минимальная ширина траншеи по дну :

Bmin = 2dнар + 0,3 + 0,90 = 2 * 0,532 + 0,3 + 0,90 = 2 * 0,532 + 0,3 + 0,90 = 2,264 м

Принимается Bmin = 2,3 м

Заложение откосов определяем по таблице 39.2 [1], которое равняется 1 : m = 0.25.

При прокладке трубопроводов расчёт профиля ведётся по максимальной глубине, т.е. по расчётному сечению.


Для определения объёма грунта подсчитаем объём работ для каждого участка по формуле:

 , м3

 объём грунта между двумя характерными сечениями, подлежащего разработке при устройстве траншеи, м3;

-площадь поперечного сечения при устройстве траншеи двух последовательно расположенных сечений, м2

-расстояние между характерными сечениями, м

Площадь поперечного сечения траншеи равна:

, м2

-ширина траншеи по дну, м

-ширина траншеи по верху, м

-рабочая глубина траншеи, м

-высота слоя растительного грунта, м

Определение объёмов основного грунта сводим в таблицу :

Таблица 1. Определение объёмов основного грунта.

№ сечения

 ,м2Fср.сеч. 2Расстояние, мVо.г. , м3




1

4,55


2

7,97

6,26

210

1314,3

3

7,33

7,65

410

3136,0

4

5,05

6,19

410

2537,4

5

6,36

5,71

250

1426,5

6

6,53

6,45

675

4351,5

7

5,70

6,11

175

1069,9




2130

13835,6
