Проектирование электроснабжения выставочного комплекса

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

Белорусский национальный технический университет

Факультет менеджмента, маркетинга и предпринимательства

Кафедра “Торговое и рекламное оборудование”

Курсовой проект

по дисциплине «Электрическое оборудование экспозиционных объектов»

Тема: «Проектирование электроснабжения выставочного комплекса»

Выполнила: Потрап А.В.

Проверил: Мирошниченко И.Ф.

Минск 2013

Содержание

Введение

. Описание объекта проектирования и характеристики установленного оборудования

. Расчет системы электроснабжения

.1 Выбор типа защитного и коммутационного оборудования

.2 Выбор типа и сечение проводящих проводов

. Расчет электрического освещения

.1 Выбор типа и количества светильников

.2 Расчет электрической проводки для освещения

. Расчет элементов защитного заземления

. Схема и описание принципа работы динамической рекламной установки

Заключение

Использованные источники

Введение

На современном этапе общественное питание будет занимать преобладающее место по сравнению с питанием в домашних условиях. В связи с этим возникает необходимость дальнейшей механизации и автоматизации производственных процессов, как основного фактора роста производительности труда. Отечественная промышленность создает большое количество различных машин для нужд предприятий общественного питания. Ежегодно осваиваются и внедряются новые, более современные машины и оборудование, обеспечивающие механизацию и автоматизацию трудоемких процессов на производстве.

Создаются и осваиваются новые машины, оборудование, которые будут работать в автоматическом режиме без участия человека.

В настоящее время одной из важнейших задач в стране является радикальная реформа по ускорению научно-технического прогресса в народном хозяйстве.

В общественном питании она стоит особенно остро, на предприятиях до сих пор преобладающее большинство производственных процессов выполняется вручную. Существуют много видов работы, где занято большое количество работников малоквалифицированного труда. Поэтому коренная перестройка в этой сфере производства предполагает необходимость широкой индустриализации производственных процессов, массового внедрения промышленных методов приготовления и поставки продукции потребителям.

Подобная организация производства в общественном питании позволит не только применять новое высокопроизводительное оборудование, но и более эффективно его использовать. В выигрыше будут и потребители, - сокращаются затраты времени, повышается культура обслуживания, и работники общественного питания - за счет механизации и автоматизации производства резко снижаются затраты ручного труда, увеличивается производительность производства продукции и улучшаются санитарно-технические условия.

Внедрение новой техники и прогрессивной организации производства дает возможность существенно поднять экономическую эффективность работы предприятий общественного питания за счет повышения производительности труда, сокращения расходов сырья и энергии.

Научно-технический прогресс в общественном питании заключается не только в развитии и совершенствовании используемых орудий труда, в создании новых более эффективных технических средств, но и немыслим без соответствующего совершенствования технологии и организации производства, внедрения новых методов труда и управления.

Совершенствование техники должно обеспечивать не только рост производительности труда и его облегчение, но и снижение затрат труда на единицу продукции при использовании новых машин и механизмов. Иначе говоря, новая техника только в том случае будет эффективной, если затраты общественного труда на ее создание и использование требуют меньше труда, сберегаемого применением этой новой техники.

В снижении затрат на единицу продукции, производимую с помощью новой техники, в конечном счете и заключается экономическая суть совершенствования машин и механизмов.

Совершенствование технологических процессов в общественном питании будет эффективным только в том случае, если их внедрение осуществляется на новой технической основе. При этом новая техника должна создаваться по трем направлениям. Основным является разработка и освоение техники, отвечающей современному уровню развития науки. Постоянно должна проводиться работа по созданию принципиально новых видов техники. Наряду с этим следует уделять большое внимание и модернизации действующего технологического оборудования.

Важным средством ускорения научно-технического прогресса в общественном питании является своевременная модернизация оборудования, замена морально устаревшей техники на современную, не уступающую по качеству, надежности, металлоемкости и энергоемкости лучшим достижениям науки.

Невысокая эффективность внедрения новой техники зачастую связана с несовершенством конструктивных решений отдельных видов машин. Еще недостаточно высоки качество и надежность используемого оборудования.

. Описание объекта проектирования и характеристики установленного оборудования

Рассматриваемое в данном курсовом проекте помещение имеет прямоугольную форму, площадью 250 м², высотой 3,5 метра. Его площадь будет отведена под помещение для выставки-продажи электрообогревателей для помещений. Так как техника крупногабаритная, она будет представлена на полу.

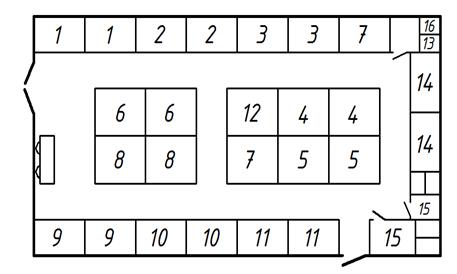

Схема размещения оборудования:

Краткое описание и характеристика оборудования:

1. Котел пищеварочный КПЭМ-100

Рисунок 1.1- Котел пищеварочный КПЭМ-100

Таблица

Модель КПЭМ-100  Питание, кВт/В 13,5/380  Количество ТЭНов 6  Номинальный объем, л 100  Рабочее давление пара в пароводяной рубашке, МПа(кг/см2) 0,04 (0,4)  Время разогрева, мин 55  Габаритные размеры,мм 840x970x1110  Диаметр котла, мм 650  Масса, кг 120



. Обогреватель керамический BorkCHBRE 2618 SI (0503)



Рисунок 1.2- Обогреватель керамический BorkCHBRE 2618 SI (0503)

электрический светильник заземление динамический

Технические характеристики - Мощность: 1800Вт

2 уровня мощности: 1100 Вт/1800 Вт

Площадь обогрева: 20-25 м2

Цвет: темно-серый металлик

Вес: 3.1 кг Безопасность

Отключение при падении. Датчик автоматического отключения при опрокидывании отключает обогреватель при наклоне, в любую сторону, на 45 градусов

Система аварийного отключения

Защита от перегрева

Особенности - LED дисплей

Управление: электронное SHUTTLE

Пульт ДУ

Электронный термостат

Диапазон выставления температур: от +15 до +30 градусов

2 скорости вентилятора

Таймер на отключение: 0.5-7.5 ч с шагом 0.5 ч

Авторежимы: LOW/HIGH/AUTO. Встроенная система автоматики регулирует мощность обогрева- Керамический нагревательный элемент. Отличается сравнительно невысокой температурой рабочего элемента, что предотвращает "сжигание" кислорода, а также повышает срок службы обогревателя

Независимое регулирование направления тепла

Вращение в пределах 90 градусов в разные стороны

3.Конвектор Ballu Plaza BEP/E-1500



Рисунок 1.3- Конвектор Ballu Plaza BEP/E-1500



Электрическая мощность	1500/750 Вт
Площадь помещения	7-20 м2	220 В/50 Гц
Габариты (Ш*В*Г)	820x452x105 мм
Вес	9.45 кг

4.Масляный радиатор Eurohoff EOR 1124-03



Рисунок 1.4-МасляныйрадиаторEurohoffEOR 1124-03



Максимальная мощность (Вт)	2400
Регулировка мощности	есть
Тип	масляный радиатор
Управление	механическое
Другие характеристики	количество секций - 11
Отключение при перегреве	есть
Удобство использования	отделение для шнура, колесики, ручка
Индикация	выключатель со световым индикатором
Вентилятор	нет
Термостат	есть
Таймер	нет
Варианты установки/монтажа	напольный
Дополнительная информация	каминный эффект
Цвет	белый
Масса (кг)	10

. Масляный радиатор Термия 0924В

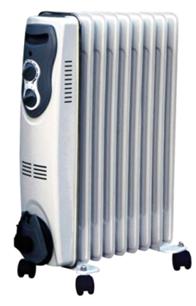

Рисунок 1.5 -Масляный радиатор Термия 0924В

Технические характеристики <javascript:void(0)> Термия 0924В
Тип	масляный радиатор
Мощность обогрева	2400 Вт
Количество секций	9
Функциональность <javascript:void(0)> Термия 0924В
Управление	механическое
Регулировка температуры
Регулировка уровня мощности
Особенности <javascript:void(0)> Термия 0924В
Защита от мороза
Отключение при опрокидывании
Влагозащитный корпус
Колеса для перемещения
Ручка для перемещения
Отделение для шнура
Размеры и вес <javascript:void(0)> Термия 0924В
Ширина	29 см
Глубина
Высота	66.7 см
Вес	12.9 кг



.Масляный радиатор ECOFHB25-13Premium



Рисунок 1.6-Масляный радиатор ECOFHB25-13 Premium



Тип устройства <#"729791.files/image011.gif">1000/1500/2500 Вт
Светодиодный индикатор <#"729791.files/image011.gif">



7. КонвекторElectroluxECH/AG-2000 MF



Рисунок 1.7-Конвектор ElectroluxECH/AG-2000 MF



Таблица

Серия	AirGate
Ширина	40 см
Высота	83 см
Глубина	7.8 см
Вес	5.66 кг
Установка	настенный, напольный
Цвет	белый
Функции	Режим полной мощности, Очистка воздуха AirGate, AutoRestart, Режим половинной мощности, Память заданной температуры
Термостат	+
Управление	механическое
Напряжение	220 В
Отключение при перегреве	+
Колесики	+
Кронштейн для настенного крепления	+
Пластиковые ограничители	+



. Масляный радиатор SupraORS-11-2N

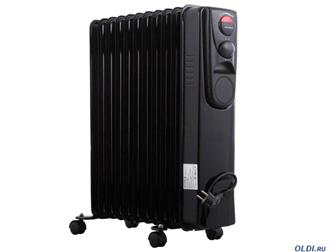

Рисунок 1.8-Масляный радиатор SupraORS-11-2N



Таблица

Тип	Масляный радиатор	Тип нагревательного элемента	ТЭН
Мощность обогрева	2500 Вт	Напряжение	220/230 В
Площадь обогрева	20 кв.м	Таймер	Нет
Варианты монтажа	Напольный	Защита от перегрева	Есть
Тип упаковки	Retail	Защита от замерзания	Отсутствует
Дополнительно	Выключатель со световым индикатором Регулировка температуры Механическое Термостат	Защита от опрокидывания	Есть
Комплект поставки	Обогреватель, 4 х роликовые стойки, 2 х крепления под роликовые стойки, 2 х арочные крепления, Инструкция по эксплуатации, Гарантийный талон	Защита от попадания влаги	Отсутствует
Длина	150 мм	Защита от попадания внутрь предметов	Отсутствует
Ширина	Защита от поражения электрическим током	Отсутствует
Высота	580 мм	Вес	10.2 кг



9. Конвектор Saturn ST-HT8665

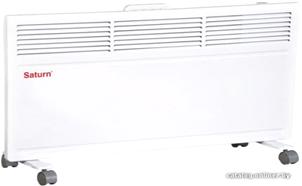

Рисунок 1.9-Конвектор Saturn ST-HT8665

Таблица

Модель	ST-HT 8665
Мощность, Вт	1300
Напряжение, В	220/230
Рабочая частота, Гц	50
Площадь обогрева, м.кв.	15
Регулировка мощности	650Вт / 1300Вт
Отключение при перегреве	да



. Тепловентилятор EurohoffECF 2000R

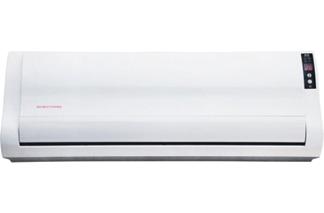

Рисунок 1.10-Тепловентилятор EurohoffECF 2008R



Тип инфракрасного обогревателя	Керамический
Мощность	2000 Вт
Пульт ДУ
Страна производитель	Китай
Тип управления	Электронное
Дисплей
Цвет	Белый
