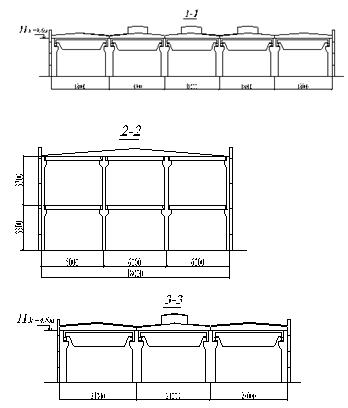

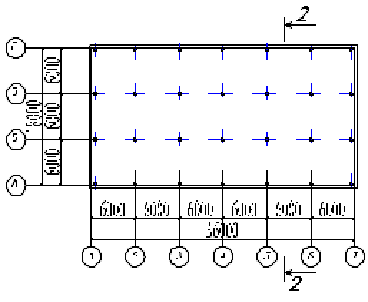

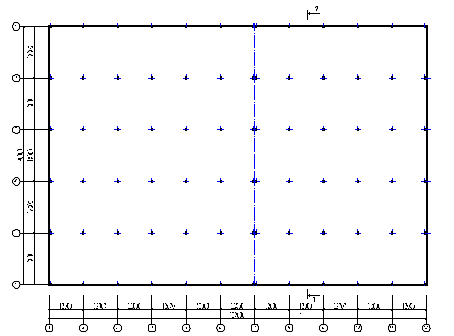

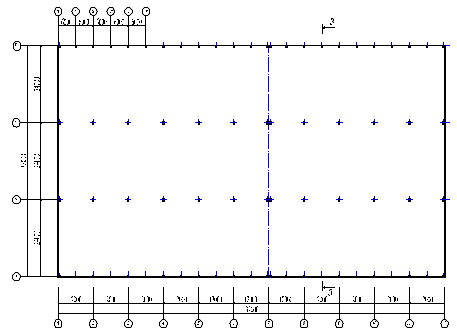

Общий объем: 163944 м3
3. Сводный календарный план строительства комплекса зданий и сооружений
Сводный календарный план (укрупнённый сетевой график) определяет
последовательность и продолжительность возведения объектов комплекса зданий и сооружений,
распределение капитальных вложений во времени, потребность в рабочих,
материальных и технических ресурсах.

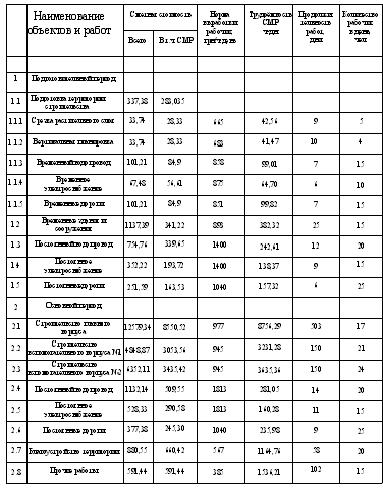

Таблица 2 Сводный календарный план
строительства
Трудоёмкость строительно-монтажных работ и объектов (Tri) основного и подготовительного
периодов (графа 6) определяется делением их сметной стоимости (Ci) на принятую выработку (Bi) рабочих:
К
примеру трудоемкость операции срезки растительного слоя:
чел-дней.
Таким
же образом подсчитывается трудоемкость других операций.
Задавшись
количеством (Ri) рабочих (графа 8) и, имея трудоёмкость работ,
делением трудоёмкости на принятое количество рабочих в день, определяется
продолжительность каждой работы:
К
примеру:
чел.
Таким
же образом подсчитывается продолжительность других операций.
Или
наоборот, задавшись продолжительностью работ (графа 7), делением трудоёмкости
на продолжительность работы определяют требуемое количество рабочих для её
выполнения:
.
Таким
образом подсчитано количество рабочих для строительства основного здания:
чел.
Продолжительность
периода строительства основного здания - завода по ремонту ЖД вагонов взята из
СНиП 1.04.03-85* "Нормы продолжительности строительства и задела в
строительстве предприятий, зданий и сооружений".
Под
календарным планом строительства вычерчен график освоения капитальных вложений
по месяцам строительства и определен их среднемесячный уровень (Уср):
,
где
С - сметная стоимость строительства, тыс. грн. (графа 3 табл. 2);
Т
- общая продолжительность строительства,
включая подготовительный период в месяцах.
График потребности в рабочих вычерчен ниже графика освоения
капитальных вложений, на котором пунктиром указывается среднее количество
рабочих (Rcp) по месяцам строительства:
,
где Tr - суммарная трудоемкость всех работ (графа
6, табл. 2);
T- общая
продолжительность строительства в днях.
4. Расчет потребности в основных строительных материалах
На стадии ПОС расчёт потребности в основных строительных материалах для
возведения зданий и сооружений осуществляется с учётом действующих норм их
расхода на один миллион гривен строительно-монтажных работ. Эта потребность
определяется произведением сметной стоимости строительно-монтажных работ, выполняемых
при возведении зданий и сооружений проекта (в миллионах гривен), и норм расхода
этих материалов на 1 миллион сметной стоимости строительно-монтажных работ:
,
где Пi - потребность
в i-м материале
в принятых единицах измерения;
С - сметная стоимость СМР, млн.грн.;
нi - норма
потребности в i-м материале на 1 млн. грн.
Определим годовой объем строительно-монтажных работ:
К примеру, потребность кирпича составит:
Таким
же образом подсчитывается потребность в других материалах (таблица 3).
Таблица 3 Расчет потребности в основных
строительных материалах на 7.5 млн. грн. строительно-монтажных работ
|
Наименование материалов
|
Ед. изм.
|
Усредненные нормы потребности в строительных материалах
|
Потребность в основных строительных материалах
|
|
Кирпич
|
тыс. шт
|
464
|
3480
|
|
Блоки оконные
|
100 м2
|
10,0
|
75
|
|
Блоки деревянные и ворота
|
"
|
9,0
|
67,5
|
|
Асбоцементные листы
|
"
|
12
|
90
|
|
Линолеум
|
100 м2
|
0,4
|
3
|
|
Вата минеральная
|
м3
|
38
|
285
|
|
Плитка керамическая половая
|
100 м2
|
10,0
|
75
|
|
Плитка облицовочная
|
"
|
7,0
|
52,5
|
|
Рулонные кровельные материалы
|
"
|
248
|
1860
|
|
Металл
|
т
|
116
|
870
|
|
Стеклоблоки
|
м2
|
3
|
22,5
|
|
Штукатурка сухая
|
100 м2
|
0,1
|
0,75
|
|
Стекло
|
"
|
14,1
|
105,75
|
|
Плиты минераловатные
|
м3
|
15
|
112,5
|
|
Цемент
|
т
|
1211
|
9082,5
|
5. Расчёт потребности в строительных машинах и механизмах
На стадии ПОС потребное количество машин и механизмов для выполнения
работ по возведению комплекса зданий и сооружений согласно сводному
календарному плану определяется умножением годового объема СМР в миллионах
гривен на укрупнённый показатель потребности в строительных машинах на 1 млн.
грн. годового объёма СМР:
,
где
- потребность
в строительных машинах i-го
наименования, шт.;
нм,i - норма потребности в машинах заданного наименования на
1 млн. годового объёма СМР.
К примеру, потребность в экскаваторах с
емкостью ковша до 1 м3 к составит:
Таким
же образом подсчитывается потребность в машинах и механизмах (Таблица 4).
Таблица 4 Расчет потребности в строительных
машинах и механизмах на 7,5 млн. грн. годового объёма строительно-монтажных
работ
|
Наименование машин и механизмов
|
Усреднённые нормы потребности в строительных машинах и
механизмах
|
Потребность в строительных машинах и механизмах
|
|
Экскаваторы с ёмкостью ковша до 1 м3, шт.
|
0,105
|
1
|
|
Бульдозеры, шт.
|
0,16
|
1
|
|
Краны разные, шт.
|
0,36
|
3
|
|
Бетононасосы, шт.
|
0,05
|
1
|
|
Растворонасосы, шт.
|
0,05
|
1
|
|
Окрасочные агрегаты с компрессором, шт.
|
0,075
|
1
|
|
Электросварочные агрегаты, шт.
|
0,11
|
1
|
|
Передвижные подстанции, шт.
|
0,03
|
1
|
|
Электроинструмент для работы по металлу и дереву,
комплектов
|
0,45
|
3
|
6. Общеплощадочный строительный генеральный план
Общеплощадочный строительный генеральный план является основным
документом проекта организации строительства. Его проектирование включает
решение следующих основных задач: расчёт потребности и выбор временных
административно-бытовых и культурных зданий и сооружений, складских помещений,
расчёт потребности во временных водо-, электро- и теплоснабжении строительства
и др.
.1 Расчет временных административных и санитарно-бытовых помещений
Наименование и количество временных зданий и сооружений на строительной
площадке зависит от расчётного количества работающих, которое определяется по
сводному календарному плану (см. раздел 5). При этом условно принимается, что в
наиболее загруженную смену работают 70% рабочих и 80% инженерно-технических
работников (ИТР), служащих и младшего обслуживающего персонала (МОП).
Расчётное количество работающих на возведении проектируемого комплекса
зданий и сооружений определяется по приведенным ниже формулам и представляется
в таблице 5.
.
Таблица 5 Расчётное количество работающих
|
Количество рабочих в максимально загруженную смену, R
|
Рабочие не основного производства, R1
|
ИТР, R2
|
Служащие, R3
|
МОП и охрана, R4
|
Общее количество работающих, Rобщ
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
56
|
6
|
7
|
1
|
7
|
77
|
Требуемая площадь временных зданий и сооружений определяется по формуле:
,
где
Fi - требуемая
площадь i-го
наименования временного здания, м2;
Ri - расчетное количество работающих i-той категории, чел.;
ni - норма площади временного
здания на одного работающего, м2 (прил. 18).
К
примеру, требуемая площадь гардеробной:
Для
определения необходимой площади умывальной комнаты, душевой и туалета сначала
подсчитывается необходимое количество инвентаря исходя из количества людей на
единицу оборудования, а затем - необходимая площадь, путем произведения
нормативной площади на единицу оборудования на общее число единиц.
Расчёт
потребности в остальных временных административно-бытовых зданиях выполняется
по форме таблицы 6.
Таблица 6 Расчёт временных зданий и сооружений
|
№ п\п
|
Наименование временных зданий
|
Ri
|
Нормы на одного работающего, м2
|
Расчётная площадь, м2
|
Тип принимаемого здания
|
Размер здания, м2
|
Количество зданий
|
Принятая общая площадь, м2
|
|
1
|
Контора строительства
|
15
|
4
|
60
|
Передвижной
|
22
|
3
|
66
|
|
2
|
Диспетчерская
|
2
|
7
|
14
|
Контейнерный
|
14,4
|
1
|
14,4
|
|
3
|
Проходная
|
2
|
10м2
|
10
|
Передвижной
|
14,4
|
1
|
14,4
|
|
4
|
Комната отдыха
|
5
|
0,75
|
4
|
Передвижной
|
22
|
1
|
22
|
|
5
|
Гардеробная
|
62
|
0,6
|
38
|
Контейнерный
|
14,4
|
3
|
43,2
|
|
6
|
Умывальная комната
|
56
|
7чел. на кран
|
12
|
14,3
|
1
|
14,3
|
|
|
|
1,5м2 на кран
|
|
|
|
|
|
|
7
|
Душевая
|
56
|
8чел. на сетку
|
21
|
Контейнерный
|
24,4
|
1
|
24,4
|
|
|
|
3м2 на сетку
|
|
|
|
|
|
|
8
|
Помещение для обогрева рабочих
|
7
|
1
|
7
|
Передвижной
|
22
|
1
|
22
|
|
9
|
Помещение для сушки одежды
|
7
|
0,25
|
2
|
|
|
|
|
|
10
|
Комната приёма пищи
|
56
|
1
|
56
|
Передвижной
|
22
|
3
|
66
|
|
11
|
Туалет
|
77
|
15чел. на унитаз
|
15
|
Передвижной
|
21,5
|
1
|
21,5
|
|
|
|
3м2 на унитаз
|
|
|
|
|
|
|
12
|
Медицинская комната
|
77
|
12
|
12
|
Передвижной
|
19,8
|
1
|
19,8
|
6.2 Расчёт временных складов строительных материалов и конструкций
Определяется по формуле:
,
где
Si - требуемая
площадь складских помещений i-го вида, м2;
F - общий объём возводимых зданий и сооружений, тыс. м3
(табл. 1);
ni - норма складских помещений i-го вида на 1000 м3 возводимых зданий.
К примеру, площадь склада для хранения химикатов, краски, олифы,
спецодежды:
.
Так
же считается необходимая площадь для других типов складов.
Таблица 7 Определение площадей складов на 163,9
тыс. м3 возводимых зданий
|
Вид склада, материалы, изделия, оборудование
|
Нормы для определения площадей склада, м2
|
Площадь склада, м2
|
|
1. Закрытые склады:
|
|
|
а) отапливаемые:
|
|
|
- химикаты, краски, олифа, спецодежда
|
0,6
|
98,34
|
|
б) не отапливаемые:
|
|
|
- войлок, пакля, теплоизоляционные материалы, гипсовые
изделия, инструмент, гвозди, метизы
|
0,8
|
131,12
|
|
- строительный инвентарь
|
0,2
|
32,78
|
|
- станочное оборудование
|
0,35
|
57,37
|
|
2. Навесы:
|
|
|
- рубероид, гидроизоляционные материалы, плитки, стекло
|
1,5
|
245,85
|
|
- столярные и плотничные изделия
|
0,5
|
81,95
|
|
- битум, мастики
|
0,6
|
98,34
|
|
- подъёмно-транспортное и технологическое оборудование
|
0,8
|
131,12
|
.3 Расчёт временного водоснабжения
Общая потребность строительства в воде (Qобщ) определяется укрупнённым
показателем на 7,5 млн. грн. годового объёма строительно-монтажных работ:
где
S - расход
воды на 1 млн. грн. строительно-монтажных работ, л/сек;
C- годовой объём строительно-монтажных работ согласно
сводному календарному плану, млн. грн.
Требуемый
диаметр временного водопровода (D) на вводе в метрах, определяется по
формуле:
,
где
π
- 3.14;
V - скорость
движения воды по трубам (для больших диаметров - 1.5 - 2 м/с, а малых - 0.7 -
1.2 м/с).
Полученный
расчётом требуемый диаметр временного водопровода необходимо округлить до
ближайшего диаметра согласно ГОСТу. Диаметр водопровода при входе на
строительную площадку принимают равным не меньше 100 мм.
Принимаем
трубу с диаметром 100 мм согласно ГОСТ 10704-91.
6.4 Расчёт временного энергоснабжения
Потребность в электроснабжении (PП) при разработке ПОС, когда неизвестны ещё отдельные
потребители этой энергии, определяется по укрупнённым показателям в кВт на 7,5
млн. грн. годовой программы строительно-монтажных работ:
В
зависимости от РП принимаем трансформаторную подстанцию
маркой
КТП-250 мощностью 250 кВт (прилож. 41).
. Разбивка основного здания на захватки
Разбивка основного здания на захватки производится в зависимости от конструктивных
и объёмно-планировочных решений возводимого здания, принятых методов
производства работ, последовательности сдачи частей здания под монтаж
технологического оборудования.
При разбивке зданий на захватки следует:
1. Обеспечить прочность и устойчивость
конструкций на всех стадиях возведения здания.
2. Учитывать очерёдность передачи частей
здания под монтаж технологического оборудования.
3. По возможности применять единую
разбивку на захватки для различных работ.
4. Стремиться, чтобы объёмы работ на
разных захватках по возможности были одинаковыми.
Принятые схемы разбивки здания на захватки:
Схема №1:
. Срезка растительного слоя.
. Планировка поверхности.
Рис. 1. Схема №1
Схема №2:
1. Разработка грунта для устройства
фундаментов.
– на транспорт
– в отвал
1. Подчистка дна котлованов и траншей.
2. Устройство подготовки под фундаменты.
3. Монтаж сборных фундаментов.
4. Гидроизоляция фундаментов.
5. Обратная засыпка фундаментов.
6. Уплотнение грунта.
7. Монтаж колонн.
– крайних
– средних
– фахверковых
1. Монтаж подкрановых балок.
2. Монтаж вертикальных связей.
Рис. 2. Схема №2
Схема №3:
. Монтаж стропильных балок.
. Монтаж рам фонаря.
. Монтаж бортовых плит.
. Монтаж фонарных переплётов.
. Монтаж плит покрытия.
. Устройство оклеечной (обмазочной) пароизоляции.
. Устройство утеплителя.
. Устройство стяжки.
. Устройство рулонного ковра.
. Остекление фонарных и оконных переплётов.
. Устройство оснований под полы.
. Устройство полов.
. Внутренняя окраска.
Рис. 3. Схема №3
Схема №4:
. Монтаж фундаментных балок.
. Монтаж стеновых панелей.
. Монтаж оконных переплётов.
. Монтаж рам ворот.
. Наружная окраска.
. Подготовка под отмостку.
. Устройство отмостки.
Рис. 4. Схема №4
Схема №5:
·
Кирпичная кладка.
·
Штукатурка
кирпичной кладки.
Рис. 5. Схема №5
. Определение номенклатуры и объемов строительно-монтажных работ
Объемы строительно-монтажных работ определяются соответствующими
расчетами и заведены в таблицу 8.
Таблица 8 Объемы строительно-монтажных работ по
отделочному цеху
|
№ п/п
|
Наименование работ
|
Схематический план, разрез
|
Единица измерения
|
Формула подсчёта
|
Объем работ
|
|
1
|
Срезка растительного слоя
|
|
1000 м3
|
V=aЧbЧ0.25==132Ч90Ч0.25=2970 м3
|
2.97
|
|
2
|
Планировка площадки
|
|
1000 м2
|
V=aЧb==132ЧЧ90=11880 м2
|
11.18
|
|
3
|
Разработка грунта: 1.на транспорт 2.в отвал
|
|
1000 м3
|
1.Vтр=Vф+ +Vподг = (4Ч52+3.2Ч Ч26)+(0.67Ч Ч52+0.56
Ч26)=340.6 м3 2. Vотв=Vгрунта - - Vтр =58Ч52+48.6Ч Ч26- 340.6=
=3939м3
|
0.341 3.94
|
|
4
|
Подчистка дна котлованов
|
|
100 м3
|
0.34Ч52+0.28Ч Ч26=24.96 м3
|
0.25
|
|
5
|
Устройство подготовки под фундаменты
|
|
100 м3
|
0.67Ч52+0.56Ч Ч26=49.4 м3
|
0.49
|
|
6
|
Монтаж сборных фундаментов
|
 100 шт.
|
52+26=78 шт.
|
0.78
|
|
|
7
|
Гидроизоляция фундаментов
|
 100 м2
|
12.5Ч52+10.9Ч Ч26=933.4 м2
|
9.33
|
|
|
8
|
Обратная засыпка фундаментов
|
 1000 м3
|
Vотв=3939м3
|
3.94
|
|
|
9
|
Уплотнение грунта
|
 100 м3Vотв=3939м339.4
|
|
|
|
|
10
|
Крайние колонны 10,8м
|
 100 шт.
|
26
|
0.26
|
|
|
11
|
Средние колонны 10,8м
|
 100 шт
|
52
|
0.52
|
|
|
12
|
Фахверковые колонны
|
 100 шт
|
20
|
0.2
|
|
|
13
|
Балки двухскатные 18м
|
 100 шт
|
65
|
0.65
|
|
|
14
|
Подкрановые балки 1,4х12м
|
 100 шт
|
66
|
0.66
|
|
|
15
|
Балки фундаментные 6м
|
 100 шт
|
20
|
0.2
|
|
|
16
|
Балки фундаментные 12м
|
|
100 шт
|
22
|
0.22
|
|
17
|
Плиты покрытий 3х12м
|
 100 шт
|
330
|
3.3
|
|
|
18
|
Переплеты оконные одинарные 12х1,2м
|
 т
|
33.6
|
33.6
|
|
|
19
|
Стеновые панели 12х1,2
|
 100 шт
|
142
|
1.42
|
|
|
20
|
Стеновые панели 6х1,2
|
|
100 шт
|
240
|
2.4
|
|
21
|
Вертикальные связи 9,1х12м
|
 т
|
24,12
|
24,12
|
|
|
22
|
Светоаэрационные фонари 12х12м
|
 т
|
44,82
|
44,82
|
|
|
23
|
Бортовые плиты 1,2х12
|
 100 шт
|
42
|
0.42
|
|
|
24
|
Переплеты фонарей 12х1,75
|
т
|
9,24
|
9,24
|
|
|
25
|
Устройство пароизоляции
|
|
100 м2
|
S=90х132=11880 м2
|
118,8
|
|
26
|
Устройство утеплителя
|
|
м3
|
Sx0,15=90x132x0,15==1782
|
1782
|
|
27
|
Устройство цементнойстяжки
|
|
100 м2
|
S=90х132=11880 м2
|
118,8
|
|
28
|
Устройство рулонного ковра
|
|
100 м2
|
S=90х132=11880 м2
|
118,8
|
|
29
|
Остекление фонарных и оконных переплетов
|
|
100 м2
|
SокнаxN=12x1,2x(56++42)= =1411,2
|
14,1
|
|
30
|
Устройство оснований под полы
|
|
м3
|
Sх0,1=90х132х0,1= =1188
|
1188
|
|
31
|
Устройство чистых полов
|
|
100 м2
|
S=90x132=11880
|
118,8
|
|
32
|
Покраска внутренняя
|
|
100 м 2
|
0,4х9,6х26+0,4х9,6х
х52+18х1,55х65+12хх1,4х66+(56+42)х12хх1,2х0,3+12х9,1х0,1х х12+2,72х12х27х0,2+
+1,2х12х42+3х12х х330+(1,2х12х142+ +1,2х6х240)= =22007,2
|
|
33
|
Покраска наружная
|
|
100 м 2
|
1,2х12х42+(1,2х12х х142+1,2х6х240)= =4377,6
|
43,78
|
|
34
|
Подготовка отмостки
|
|
м3
|
S=((90+2)x(132+2) -90x132) x0,15= 67,2
|
67,2
|
|
35
|
Устройство отмостки
|
|
100 м2
|
S=((90+2)x(132+2) -90x132)= 448
|
4,48
|
|
36
|
Благоустройство территории
|
|
Чел. / дней
|
0,2%х8756=17
|
17
|
|
37
|
Внутренние сантехнические работы
|
|
1000 грн
|
∑СМР внутр.сантех.роб. =134,577+362,673+
+125,453+61,856+0+ +43,338=727,897
|
727,897
|
|
38
|
Электромонтажные роботы
|
|
1000 грн
|
СМР=315,913
|
315,913
|
|
39
|
Технологическое оборудование
|
|
1000 грн
|
СМР = 602,516
|
602,516
|
Спецификация и объёмы сборных железобетонных и металлических конструкций
приводятся в таблице 9.
Таблица 9 Спецификация сборных железобетонных и
металлических конструкций
|
№ п/п
|
Наименование конструкций и их марки
|
Эскиз или ссылка на каталог
|
Объём одного элемента, м3
|
Масса одного элемента, т
|
Количество элементов
|
Общий объём бетона (м3) или масса металлических
конструкций
|
|
1
|
Крайние колонны 10,8м
|
 4,6811,626121,68
|
|
|
|
|
|
2
|
Средние колонны 10,8м
|
 5,1813,052269,36
|
|
|
|
|
|
3
|
Фахверковые колонны
|
 0,912,32018,2
|
|
|
|
|
|
4
|
Балки двухскатные 18м
|
 3,649,165236,6
|
|
|
|
|
|
5
|
Подкрановые балки 1,4х12м
|
 4,2712,766281,82
|
|
|
|
|
6 Балки
фундаментные 6м
|
0,942,442018,8
|
|
|
|
|
|
|
7
|
Балки фундаментные 12м
|
|
2,05
|
5,1
|
22
|
45,1
|
|
8
|
Плиты покрытий 3х12м
|
 2,857,0330940,5
|
|
|
|
|
|
9
|
Переплеты оконные одинарные 12х1,2м
|
 -0,605633,6
|
|
|
|
|
|
10
|
Стеновые панели 12х1,2
|
 1,43,5142497
|
|
|
|
|
|
11
|
Стеновые панели 6х1,2
|
|
1,14
|
2,2
|
240
|
528
|
|
12
|
Вертикальные связи 9,1х12м
|
 -2,011224,12
|
|
|
|
|
|
13
|
Светоаэрационные фонари 12х12м
|
-1,662744,82
|
|
|
|
|
|
14
|
Бортовые плиты 1,2х12
|
1,43,54258,8
|
|
|
|
|
|
15
|
Переплеты фонарей 12х1,75
|
 -0,22429,24
|
|
|
|
|
. Выбор методов производства работ и специализированных потоков
Методы производства работ выбираем с учётом их объёма, заданных сроков
ввода в эксплуатацию объекта строительства, возможности применения тех или иных
механизмов и приспособлений, трудоёмкости, машиноёмкости и себестоимости работ,
возможности поточной их организации.
При выборе методов производства работ были рассмотрены различные варианты
их механизации и выбран оптимальный. Определено количество механизированных
потоков для земляных и монтажных работ, решены вопросы рационального размещения
механизмов на строительной площадке, наметив схему их движения во времени,
решены вопросы транспортирования материалов, конструкций и изделий к месту их
потребления.
Выбор методов производства строительно-монтажных работ осуществлялся на
основе рассмотрения нескольких технически возможных вариантов с учётом их
технико-экономических показателей.
Формирование различных работ в специализированные потоки приведено в
Карточке-определителе сетевого графика (таблица 11).
10. Выбор комплектов строительных машин и механизмов для выполнения работ
.1 Выбор комплекта машин для земляных работ
Необходимое количество машин и механизмов для выполнения земляных работ
определяются объёмами и характером земляных работ, сроками их выполнения,
размерами земляного сооружения, группой грунтов, а также имеющимся парком
землеройных машин. С учётом этого определяются наименования, марки и
необходимое количество землеройной техники и требуемое количество
автосамосвалов для транспортирования грунта.
.1.1 Выбор землеройных машин
По техническим характеристикам, объемам и характерам земляных работ были
приняты следующие марки землеройных машин:
. Бульдозер на гусеничном ходу ДЗ-27С (на базе трактора Т-130).
. Экскаватор на гусеничном ходу ЭО-4121, с обратной лопатой, объем
ковша 0,65 м3.
10.1.2 Выбор автомобилей-самосвалов
Для транспортировки грунта со строительной площадки принимаем
автосамосвалы марки ЗИЛ-4505.
Требуемое количество автосамосвалов (N) в смену для
транспортирования грунта определяем по формуле:
,
где Vобщ - объём грунта, который нужно вывести за
смену, м3; Vобщ=24,4 м3;
Vк - ёмкость кузова используемых самосвалов, м3; Vк=3,8
м3;
tц - время одного полного цикла работы автосамосвала, час;
tn - время погрузки одного автосамосвала, час;
tp - время разгрузки и манёвры при разгрузке автосамосвала, час; tp
=0,033 часа;
tтр - время транспортирования грунта, час;
Пр - часовая производительность экскаватора, м3. Для
экскаватора с ковшом объемом 0,65 м3 и І группы грунта Пр=68
м3.
l - дальность транспортирования грунта, км; l=5км;cp - средняя
скорость движения автосамосвалов в оба конца, км/час;
Vcp=40 км/час.
;
Принимаем
1 автосамосвал марки ЗИЛ-4505.
.2
Выбор грузоподъёмных механизмов для монтажа конструкций
Вид
и необходимое количество грузоподъёмных механизмов для монтажа конструкций
определяются при выборе методов производства работ (раздел 2), а требуемые
технические характеристики и их индексы (марки) - по приведенной ниже методике.
10.2.1 Определение требуемых технических характеристик грузоподъёмных
механизмов
Требуемые технические характеристики грузоподъёмных механизмов определяем
с учётом конструктивных особенностей монтируемых элементов возводимого здания,
которые приведены в таблице 10.
Величины H0 , Hnp , Hк , Hтр
определяем исходя из принятой технологии монтажа конструкций,
геометрических размеров монтируемых элементов и используемой оснастки.
На основании данных таблицы 10 определяем требуемые технические
характеристики монтажных механизмов, а именно: грузоподъёмность, высота подъёма
крюка и вылет стрелы.
Требуемая высота подъёма крюка:
,
где
H0 - превышение отметки опоры монтируемой конструкции над
отметкой стояния крана, м;
Hnp
- просвет между смонтированными ранее
конструкциями и низом монтируемого элемента. Принимаем Hnp= 0,4
м.к - высота монтируемой конструкции, м;
Hтр
- высота грузозахватного
приспособления от крюка крана до верха монтируемой конструкции.
Таблица 10 Требуемые технические характеристики
грузоподъемных механизмов
|
Наименование показателя
|
Ед. измерения
|
Монтируемые конструкции
|
|
|
колонны
|
подкрановые балки
|
стропильные балки и фонари
|
плиты покрытия
|
стеновые панели
|
|
Масса монтажного элемента и грузозахватного приспособления
|
т*
|
13+0,12= 13,12
|
12,7+ 0,551= 13,251
|
9,1+1,66+0,62= 11,38
|
7,0+0,05=7,05
|
3,5+0,53=4,03
|
|
Расстояние от оси центра тяжести монтируемого элемента до
оси движения крана
|
м
|
2+11,6/ 3,73=5,1
|
2+12,2/ 3,73=5,27
|
2+15,15/ 3,73=6,06
|
2+19,22/ 3,73=7,15
|
2+14,7/ 3,73=5,94
|
|
Требуемые:
|
|
H0
|
м
|
0
|
5,4
|
9,6
|
13,87
|
9,6
|
|
Hnp
|
м
|
0,4
|
0,4
|
0,4
|
0,4
|
0,4
|
|
Hк
|
м
|
9,6
|
1,4
|
1,55
|
0,45
|
1,2
|
|
Hтр
|
м
|
1,6
|
5,0
|
3,6
|
4,5
|
3,5
|
|
Hкр
|
м
|
11,6
|
12,2
|
15,15
|
19,22
|
14,7
|
|
Lстр
|
м
|
12,67
|
13,29
|
16,32
|
20,51
|
15,85
|
*
Примечание: 1 тонна = 9,8 х 103 ≈ 10 кН.
.2.2 Выбор грузоподъемных механизмов
С учётом перечисленных выше данных выбираем индексы (марки)
грузоподъёмных механизмов для монтажа всех строительных конструкций.
Принимаем 2 марки кранов: основной МКГ-25 - на гусеничном ходу с
башенно-стреловым оборудованием, и вспомогательный КС-4574А - на автомобильном
ходу со стреловым оборудованием.
Кран марки МКГ-25 ставим на следующие виды работ: монтаж подстропильных
балок; монтаж стропильных балок, рам фонаря, бортовых плит, фонарных переплетов
и плит покрытия.
Кран марки КС-4574А ставим на следующие виды работ: монтаж колон и
связей, монтаж фундаментных балок, стеновых панелей, оконных переплетов, рам
ворот.
11. Определение продолжительности выполнения работ
Для определения продолжительности строительно-монтажных работ
разрабатывается карточка-определитель работ (табл.11).
При определении продолжительности работ (графа 14) различают
механизированные и немеханизированные процессы.
Продолжительность механизированных процессов (t) определяется по
формуле:
,
где
M - машиноёмкость работы (графа 8), м-см;
n
- количество используемых машин
(графа 11);
b
- сменность работ (графа 12).
Количество
рабочих (R) в день для выполнения рассматриваемого механизированного
процесса (графа 13) определяется по формуле:
,
где
Тr - трудоёмкость работ (графа 9), ч-дн.
Продолжительность
немеханизированных процессов и необходимое количество рабочих для их выполнения
определяются следующим образом: задавшись количеством рабочих в день (графа
13), делением общей трудоёмкости работы (графа 9) на принятое количество
рабочих (графа 13), определяем продолжительность её выполнения. Или, наоборот,
задавшись продолжительностью работы (графа 14), делением её трудоёмкости на её
продолжительность, определяем требуемое количество рабочих.
Продолжительность
работ на отдельных захватках определяется аналогично.
Продолжительность
работ, объём которых задан в гривнах, определяется по формуле:
,
где
С - объём (сметная стоимость) работы, грн;
В
- выработка одного рабочего в день,
грн. (прилож. 18);
R
- принятое количество рабочих для
выполнения рассматриваемой работы (графа13).
По
результатам расчета карточки-определителя составляется сетевой график
строительства основного здания. Расчет сетевого графика был выполнен в
программе DadiveriSet.exe, результаты расчета приведены в Приложении 2.
|
Потоки
|
Наименование работ
|
Объём работ
|
Нормативный источник
|
Норма на единицу измерения
|
Общая машино- и трудоёкось
|
Используемые механизмы
|
Сменность работ
|
Кол-во рабочих в день
|
Общая продолжительность работ, дн.
|
Продолжительность по захваткам
|
|
|
|
ед. изм.
|
кол-во
|
|
м-час
|
ч-час
|
м-см
|
ч-дн
|
наименование
|
Кол-во
|
|
|
|
|
|
|
1
|
Срезка растительного слоя
|
1000 м3
|
2,97
|
ДБН Д.2.2-6.99 1-25-1 1-25-9
|
8,93 8,18* 5,6 54,74
|
-
|
20,3
|
-
|
ДЗ27С
|
1
|
2
|
2
|
12
|
6
|
6
|
|
|
Планировка поверхности
|
1000м2
|
11,18
|
1-30-2
|
0,39
|
-
|
0,54
|
-
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
∑21
|
-
|
|
|
|
|
|
|
|
|
|
2
|
Разработка грунта на транспорт
|
1000 м3
|
0,341
|
1-17-7
|
29,58
|
13,6
|
1,26
|
0,6
|
ЭО 4121
|
1
|
2
|
2
|
7
|
2
|
1
|
1
|
1
|
1
|
1
|
|
Разработка грунта в отвал
|
1000 м3
|
3,94
|
1-12-7
|
26,01
|
11,95
|
13
|
5,9
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
∑14
|
∑7
|
|
|
|
|
|
|
|
|
|
|
|
|
3
|
Подчистка дна котлованов и траншей
|
100 м3
|
0,25
|
1-38-1
|
-
|
630,7
|
-
|
19,7
|
-
|
-
|
1
|
4
|
8
|
2
|
2
|
1
|
1
|
1
|
1
|
|
Устройство подготовки под фундаменты
|
100 м3
|
0,49
|
6-1-1
|
-
|
195,75
|
-
|
12
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-
|
∑32
|
|
|
|
|
|
|
|
|
|
|
|
|
4
|
Монтаж сборных фундаментов
|
100 шт.
|
0,78
|
6-1-3
|
101,07
|
403,1
|
10
|
40
|
МКГ-25
|
1
|
1
|
4
|
10
|
1
|
2
|
2
|
2
|
2
|
|
5
|
Гидроизоляция фундаментов
|
100 м2
|
9,33
|
13-55-1
|
-
|
110,54
|
-
|
129
|
-
|
-
|
1
|
14
|
9
|
2
|
1
|
2
|
1
|
2
|
1
|
|
6
|
Обратная засыпка фундаментов
|
1000 м3
|
3,94
|
1-28-1
|
5,42
|
-
|
3
|
-
|
ДЗ27С
|
1
|
1
|
15
|
6
|
1
|
1
|
1
|
1
|
1
|
1
|
|
Уплотнение грунта
|
100 м3
|
39,4
|
1-134-1
|
-
|
18,36
|
-
|
90
|
Пневматические трамбовки
|
9
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
∑3
|
∑90
|
|
|
|
|
|
|
|
|
|
|
|
|
7
|
Монтаж крайних колон
|
100шт.
|
0,26
|
7-5-15
|
266,8
|
2015,5
|
8,61
|
65,5
|
КС 4574А
|
1
|
2
|
22
|
22
|
4
|
4
|
4
|
4
|
3
|
3
|
|
Монтаж средних колон
|
100шт.
|
0,52
|
7-5-15
|
266,8
|
2015,5
|
17,34
|
131
|
|
|
|
|
|
|
|
|
|
|
|
|
Монтаж фахверковых колон
|
100шт.
|
0,2
|
7-5-3
|
109,48
|
852,6
|
2,74
|
21,32
|
|
|
|
|
|
|
|
|
|
|
|
|
Монтаж вертикальных связей
|
1т
|
24,12
|
9-24-1
|
5,14
|
90,4
|
15,5
|
272,56
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
∑44
|
∑490
|
|
|
|
|
|
|
|
|
|
|
|
|
8
|
Монтаж подкрановых балок
|
100 шт.
|
0,66
|
7-9-14
|
268,25
|
1885
|
22
|
156
|
МКГ-25
|
1
|
2
|
14
|
11
|
3
|
2
|
2
|
2
|
2
|
|
|
9
|
Монтаж стропильных балок
|
100 шт.
|
0,65
|
7-12-11
|
261
|
1725,5
|
21,21
|
140,2
|
МКГ-25
|
1
|
2
|
21
|
57
|
12
|
12
|
11
|
11
|
11
|
|
|
Монтаж рам фонаря
|
1т
|
44,82
|
9-26-2
|
7,82
|
32,64
|
43,8
|
182,87
|
|
|
|
|
|
|
|
|
|
|
|
|
Монтаж бортовых плит
|
100 шт.
|
0,42
|
7-49-10
|
159,5
|
1154,2
|
8,37
|
60,6
|
|
|
|
|
|
|
|
|
|
|
|
|
Монтаж фонарных переплетов
|
1т
|
9,24
|
9-44-1
|
7,68
|
128,48
|
8,87
|
148,39
|
|
|
|
|
|
|
|
|
|
|
|
|
Монтаж плит покрытия
|
100шт.
|
3,3
|
7-13-17
|
76,42
|
665,55
|
31,5
|
274,5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
∑114
|
∑807
|
|
|
|
|
|
|
|
|
|
|
|
|
10
|
Монтаж фундаментных балок
|
100 шт.
|
0,2 0,22
|
7-1-15 7-1-16
|
35,38 78,88
|
743,75 783
|
0,88 2,17
|
18,6 21,53
|
КС4574А
|
1
|
2
|
21
|
55
|
14
|
14
|
14
|
13
|
|
|
Монтаж стеновых панелей
|
100 шт.
|
1,42 2,4
|
7-49-10 7-49-9
|
159,5 119,63
|
1154,24 832,3
|
28,3 35,89
|
204,88 249,69
|
|
|
|
|
|
|
|
|
|
|
|
Монтаж оконных переплетов
|
1т
|
33,6
|
9-44-1
|
7,68
|
128,48
|
32,26
|
539,62
|
|
|
|
|
|
|
|
|
|
|
|
Монтаж рам ворот
|
1т
|
15
|
9-46-1
|
5,81
|
66,24
|
10,9
|
124,2
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
∑110
|
∑1159
|
|
|
|
|
|
|
|
|
|
|
|
11
|
Устройство оклеечной пароизоляции
|
100 м2
|
118,8
|
12-20-1
|
0,13
|
24,49
|
2
|
364
|
-
|
-
|
2
|
24
|
15
|
3
|
3
|
3
|
3
|
3
|
|
|
12
|
Устройство утеплителя
|
м3
|
1782
|
12-19-2
|
0,21
|
4,28
|
47
|
953
|
-
|
-
|
2
|
40
|
18
|
4
|
4
|
4
|
3
|
3
|
|
|
13
|
Устройство стяжки
|
100 м2
|
118,8
|
12-22-1
|
1,28
|
38,39
|
19
|
570
|
-
|
-
|
2
|
30
|
14
|
3
|
3
|
3
|
3
|
2
|
|
|
14
|
Устройство рулонного ковра
|
100 м2
|
118,8
|
12-1-1
|
0,58
|
23,07
|
69
|
2741
|
-
|
-
|
2
|
40
|
69
|
14
|
14
|
14
|
14
|
13
|
|
|
15
|
Остекление фонарных и оконных переплетов
|
100 м2
|
14,1
|
15-208-1
|
0,38
|
71,77
|
1
|
126
|
-
|
-
|
1
|
10
|
13
|
3
|
3
|
3
|
2
|
2
|
|
|
16
|
Устройство оснований под полы
|
м3
|
1188
|
11-2-9
|
0,65
|
5,78
|
96
|
858
|
-
|
-
|
2
|
40
|
22
|
4
|
5
|
4
|
5
|
4
|
|
|
17
|
Устройство полов
|
100 м2
|
118,8
|
11-27-1
|
3,13
|
114,71
|
46
|
1703
|
-
|
-
|
2
|
40
|
43
|
9
|
9
|
8
|
8
|
9
|
|
|
18
|
Внутренняя окраска
|
100 м2
|
15-151-1
|
1,75
|
9,4
|
48
|
258
|
-
|
-
|
1
|
26
|
10
|
2
|
2
|
2
|
2
|
2
|
|
|
19
|
Наружная окраска
|
100 м2
|
43,78
|
15-155-1
|
3,22
|
9,57
|
18
|
52
|
-
|
-
|
1
|
9
|
6
|
2
|
1
|
2
|
1
|
|
|
20
|
Подготовка под отмостку
|
м3
|
67,2
|
11-2-3
|
0,3
|
4,9
|
3
|
41
|
-
|
-
|
1
|
10
|
4
|
1
|
1
|
1
|
1
|
|
|
21
|
Устройство отмостки
|
100 м2
|
4,48
|
11-19-1
|
0,8
|
48,11
|
1
|
27
|
-
|
-
|
1
|
7
|
4
|
1
|
1
|
1
|
1
|
|
|
22
|
Сантехнические работы
|
1000 грн
|
727,9
|
-
|
-
|
1150
|
-
|
633
|
-
|
-
|
1
|
16
|
40
|
40
|
|
|
23
|
Электромонтажные работы
|
1000 грн
|
315,9
|
-
|
-
|
1200
|
-
|
263
|
-
|
-
|
1
|
18
|
15
|
15
|
|
|
24
|
Технологическое оборудование
|
1000 грн
|
602,52
|
-
|
-
|
1400
|
-
|
430
|
-
|
-
|
1
|
16
|
27
|
27
|
|
|
25
|
Благоустройство територии
|
чел.-дни
|
17
|
-
|
-
|
-
|
-
|
17
|
-
|
-
|
1
|
3
|
6
|
6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
№
|
Наименование складируемых материалов и конструкций
|
Ед. измерения
|
Общая потребность в материалах и изделиях, Qоб
|
Время использования материалов и конструкций, Т, дн
|
Нормы запаса, tн, дн
|
Коэффициент неравномерности поступления, к1
|
Коэффициент неравномерности потребления, к2
|
Кол-во материалов и конструкций, подлежащих складированию, Qск
|
Норма складирования на 1 м2, q
|
Коэффициент использования склада, к3
|
Расчётная площадь склада, Fск
|
Тип склада
|
Размер принятого склада
|
|
1
|
Фундаментные балки
|
м3
|
63,9
|
55
|
10
|
1,1
|
1,3
|
16,6
|
0,9
|
0,7
|
26,35
|
открытый
|
|
|
2
|
Колонны
|
м3
|
409,2
|
22
|
7
|
1,1
|
1,3
|
186,2
|
0,8
|
0,7
|
332,5
|
открытый
|
|
|
3
|
Плиты
|
м3
|
940,5
|
57
|
10
|
1,1
|
1,3
|
235,95
|
1,0
|
0,8
|
294,94
|
открытый
|
|
|
4
|
Балки подкрановые
|
м3
|
281,82
|
11
|
8
|
1,1
|
1,3
|
293,1
|
0,35
|
0,7
|
1196,3
|
открытый
|
|
|
5
|
Балки стропильные
|
м3
|
236,6
|
57
|
7
|
1,1
|
1,3
|
41,55
|
0,2
|
0,65
|
319,6
|
открытый
|
|
|
6
|
Стеновые панели
|
м3
|
1083,8
|
55
|
8
|
1,1
|
1,3
|
225,4
|
0,8
|
0,8
|
352,19
|
открытый
|
|
|
7
|
Металлоконстр
|
т
|
111,78
|
50
|
12
|
1,1
|
1,3
|
38.36
|
0,3
|
0,8
|
159,8
|
открытый
|
|
12. Объектный строительный генеральный план
В курсовом проекте объектный строительный генеральный план
разрабатывается в составе общеплощадочного на территорию, которая охватывает
строительство основного здания. Проектирование объектного стройгенплана
включает следующее:
·
расчёт
потребности и проектирование складских помещений, временных зданий и
сооружений, установок производственного назначения;
·
расчёт
потребности и проектирование временных линий электро-, водо- и теплоснабжения;
·
проектирование
временных дорог, линий связи и диспетчеризации.
В объектном стройгенплане приводятся детальные решения по организации
строительства объекта и прилегающей к нему территории.
.1 Расчёт временных складов строительных материалов и конструкций
Тип и размеры складов определяем наименованием и количеством складируемых
материалов, изделий и конструкций, нормами запаса и методами их складирования.
Расчёт складских помещений выполнен в таблице 12.
Потребность в железобетонных и металлических конструкциях (Qоб)
определяется с учётом данных таблицы 9.
Время использования рассматриваемых материалов, конструкций и изделий (Т)
определяется временем выполнения соответствующих работ, определённом сетевым
или календарным графиками строительства объекта.
Норма запаса материала (tн) зависит от вида транспорта
доставки элементов, определяется по приложению 37.
Коэффициент неравномерности поступления материалов на склады (к1)
принимается равным 1,3.
Количество материалов, конструкций и изделий, подлежащих складированию,
, а
площадь склада для их складирования
,
где
q - норма складирования материалов, конструкций и изделий на 1м2
площади, (прилож. 38).
к3 - коэффициент использования площади склада (прилож. 38).
.2 Расчет временного водоснабжения
Расчёт временного водоснабжения на стадии проекта производства работ
сводится к определению потребности воды для производственных (Qпр),
хозяйственных (Qхоз) и пожарных (Qпож)
целей, а также к определению диаметра водопроводной напорной сети.
Расход воды для производственных целей:
где
1,2 - коэффициент, учитывающий неучтённые расходы;
Qср
- средний производственный
расход воды в смену в литрах. Он определяется суммированием всех планируемых
расходов на производственно-технологические нужды в сутки с учётом норм, и в
нашем случае равняется 1 л на 1 м2 (при малярных работах);
к1
- коэффициент, учитывающий
сменную неравномерность расхода воды, к1 = 1,6 (прилож. 40).
Расход
воды для хозяйственно-бытовых целей:
,
где Rmax - наибольшее количество
работающих в смену рабочих во время возведения основного здания, которое
определяем по графику потребности в рабочих, разработанному после
календаризации сетевого графика;
Rmax=191 чел.
n1 - норма потребления воды на 1 человека в смену (для
площадок с канализацией - 20 … 30 литров и без канализации - 10 … 15
литров);
n1= 30 л
n2 - норма потребления воды на приём одного душа (принимаем 30 л);
к2 - коэффициент, учитывающий отношение количества рабочих
пользующиеся душем, к наибольшему количеству рабочих в смену (к2
= 0,3 … 0,4).
к2=0,4.
Расход воды для противопожарных целей определяем из расчёта
одновременного действия не менее двух пожарных гидрантов с расходом воды 5
л/сек на каждую струю:
.
Такой
расход воды для противопожарных целей принимаем для объектов с площадью до 10
га.
Так
как расход воды на противопожарные цели превышает суммарную потребность на
производственные и хозяйственно-бытовые нужды, то общий расход воды для расчета
диаметра временного водопровода принимаем только исходя из потребности на
противопожарные нужды:
.
Расчёт требуемого диаметра временного водопровода на вводе (в метрах)
определяем по формуле:
,
где
π
- 3,14;
V - скорость движения воды по трубам (для больших
диаметров - 1,5 …2, а малых - 0,7 …1,2 м/с).
Полученный расчётом требуемый диаметр временного водопровода округляем в
сторону увеличения до ближайшего диаметра согласно ГОСТу. Так как D < 100
мм , диаметр на входе на строительную площадку принимаем равным 100 мм.
12.3 Расчёт временного электроснабжения
Расчёт электрических нагрузок (Pn) производится по
установленной мощности электрических приёмников и коэффициентам спроса по видам
потребителей (прилож. 42) по формуле:
,
где
α
- коэффициент, учитывающий потери в
сети (α
= 1,05 … 1,1);
k1c
, k2c ,k3c - коэффициенты
спроса (приложение 42);
Pc - мощность силовых потребителей, кВт;
Pt - мощность для технологических нужд, кВт;
Pов- мощность устройств внутреннего освещения, кВт;
Pон- мощность устройств наружного освещения, кВт;
cosφc ,
cosφt - коэффициенты мощности (приложение 42).
По полученной необходимой мощности подбираем трансформаторную подстанцию
марки КТП-250 мощностью 250 кВт.
Трансформаторные подстанции следует максимально приближать к
потребителям. Наиболее целесообразным радиусом их действия считается радиус
равный 400-500 м.
Для освещения строительной площадки определяют необходимое количество
прожекторов (N):
,
где p - удельная мощность (при освещении прожекторами ПЗС-35
принимают p= 0,25 … 0,4 Вт/(м2 ∙лк);
E - требуемая средняя освещенность в люксах (прилож. 43);
S - размер площадки, подлежащей освещению, м2;
Pл - мощность лампы прожектора, Вт (при освещении прожекторами
ПЗС-35 Pл = 500 и 1000 Вт).
прожекторов.
13. Охрана труда и окружающей среды, противопожарные мероприятия
Все работы должны выполнятся согласно действующим нормативам о
безопасности проведения основных видов работ.
Земляные работы
Согласно СНИП ІІІ-4-80* "Техника безопасности в строительстве"
пунктом №:
.2. Производство земляных работ в зоне действующих подземных коммуникаций
следует осуществлять под непосредственным руководством прораба или мастера, а в
охранной зоне кабелей, находящихся под напряжением, или действующего
газопровода, кроме того, под наблюдением работников электро- или газового
хозяйства.
9.6. Грунт, извлеченный из котлована или траншеи, следует размещать на
расстоянии не менее 0,5 м от бровки выемки.
.17. Перед допуском рабочих в котлованы или траншеи глубиной более 1,3 м
должна быть проверена устойчивость откосов или крепления стен.
.18. Котлованы и траншеи, разработанные в зимнее время, при наступлении
оттепели должны быть осмотрены, а по результатам осмотра должны быть приняты
меры к обеспечению устойчивости откосов или креплений.
Монтажные работы
12.1. На участке (захватке), где ведутся монтажные работы, не допускается
выполнение других работ и нахождение посторонних лиц.
.2. При возведении зданий и сооружений запрещается выполнять работы,
связанные с нахождением людей в одной секции (захватке, участке) на этажах
(ярусах), над которыми производятся перемещение, установка и временное
закрепление элементов сборных конструкций или оборудования.
.4. Запрещается подъем сборных железобетонных конструкций, не имеющих
монтажных петель или меток, обеспечивающих их правильную строповку и монтаж.
.6. Строповку конструкций и оборудования следует производить грузозахватными
средствами, удовлетворяющими требованиям п. 7.4 и обеспечивающими возможность
дистанционной расстроповки с рабочего горизонта в случаях, когда высота до
замка грузозахватного средства превышает 2 м.
.9. Во время перерывов в работе не допускается оставлять поднятые
элементы конструкций и оборудования на весу.
.11. Для перехода монтажников с одной конструкции на другую
следует применять инвентарные лестницы, переходные мостики и трапы,
имеющие ограждение.
.12. Установленные в проектное положение элементы конструкций или
оборудования должны быть закреплены так, чтобы обеспечивалась их устойчивость и
геометрическая неизменяемость.
.14. Не допускается нахождение людей под монтируемыми элементами
конструкций и оборудования до установки их в проектное положение и закрепления.
Кровельные работы
15.1.* Допуск рабочих к выполнению кровельных работ разрешается после
осмотра прорабом или мастером совместно с бригадиром исправности несущих
конструкций крыши и ограждений.
.4.
