Проектирование пятиэтажного жилого дома на 20 квартир

Проектирование пятиэтажного жилого дома на 20 квартир

Содержание

Введение

.        Характеристика здания

.        Краткое описание генплана

.        Краткое описание конструктивного решения здания

Фундаменты

Стены

Перекрытия

Лестницы

Перегородки

Покрытия

Окна и двери

.        Сведения о наружной и внутренней отделке

.        Краткая характеристика инженерного оборудования

.        Спецификация основных сборных железобетонных конструкций

Заключение

Список использованной литературы

Введение

Современное строительство ведется на базе сети специализированных строительных объединений , которые осуществляют заводское изготовление конструктивных элементов , доставку их на строительные площадки.

Гражданские здания включают в себя : жилые , детские , учебные , лечебные здания и т.д. , которые возводятся по типовым проектам. В настоящее время в основу типового проектирования гражданских зданий заложен принцип : “от детали к дому” , который эффективно развивался в промышленном строительстве.

Заводы стройконструкций специализируются на изготовлении определенных видов деталей, которые объединены технологией производства и назначением в здании (блоки фундаментов , панели перегородок и т.д.). Особенное внимание уделяется выпуску конструкции повышенной заводской готовности.

При выполнении курсового проекта учащийся должен соблюдать задачи и правила работы над курсовым проектом.

Типовое проектирование общественных зданий осуществляется на основе СНиП с использованием планировочных нормалей.

Разработка конструкции зданий любого назначения начинают с решения вопросов конструирования - выбора конструктивной и строительной системы здания…

1. Характеристика здания

Мною запроектирован жилой шестиэтажный кирпичный дом. Конструктивная система здания бескаркасная с поперечным расположением несущих стен.

Здание имеет прямоугольную форму в плане, один вход, одну лестничную клетку.

В плане здание имеет размеры по осям:

Ø  длина здания 22.200 м

Ø  ширина здания 14.400м

Ø  высота этажа 2800 м

Экспликация квартир.

Здание имеет кирпичные стены:

Ø  толщина наружных стен 510 мм

Ø  толщина внутренних стен 380 мм

По долговечности здание относится кII(50-100 лет) степени долговечности.

По огнестойкости в соответствии с СНБ 2.02.01-98 здание относится II степени. Класс ответственности здания по СНиП2.01.07-85 IIкласс.

Планировочное решение здания : односекционное.

В здании запроектировано техническое подполье, подвал с отметкой пола - 1,800

При пожаре эвакуация осуществляется через основную лестницу.

2. Краткая характеристика генерального плана

Микрорайон проектируемого здания не имеет магистралей, снабжен лишь дорогами для его обслуживания.

Между зданиями соблюдены противопожарные и санитарные нормы. Расстояния между зданиями превышает минимальное, которое установлено нормами.

Здание размещается на участке со спокойным рельефом.

Кроме него на участке расположены другие жилые здания, магазин, больница, супкермаркет.

Ширина дорог 8м, тротуаров 2 м, проездов 6 м.

На всех зеленых зонах посажены деревья для очищения воздуха и задержания ветров и пыли.

Технико-экономические показатели:

.        Количественная оценка:

Ø  жилая площадь 1049.46 м2

Ø  полезная площадь - сумма площадей всех размещаемых в здании помещений, 1859.71м2

Ø  площадь застройки - площадь горизонтального сечения по внешнему обводу на уровне цоколя, включая выступающие части с учетом площадей под зданием, расположенных на столбах, и проездов под зданием 299.75 м2

Ø  строительный объем - 5738,6 м3

.        Качественная оценка

·        коэффициент рациональности планировки

                        Sжил

К1 = --------- = 0,62

                       Sпол

·        объемный коэффициент

                  Vстр

К2 = ------- = 4,3

                     Sпол

Коэффициенты нужны для сравнения разных вариантов жилых зданий.

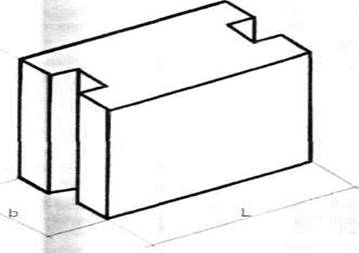

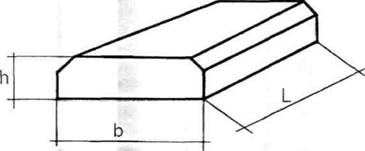

Фундаменты

Запроектированные фундаменты - сборные железобетонные ленточные.

Глубина заложения фундаментов 1,20м.

Отметка подошвы -2,520 м.

Ширина плит ленточных фундаментов назначена ориентировочно:

под несущие внутренние стены по осям 800-800 мм

под несущие наружные стены по осям 700-650 мм

Плиты ленточных фундаментов укладывают на тщательно спланированную и утрамбованную поверхность основания.

Горизонтальная гидроизоляция устраивается из цементного раствора (состава 1:2 , толщина 20-30 мм) и двух слоев рубероида на соответствующей битумной мастике по выровненному основанию.

Вертикальная гидроизоляция - тщательная окраска наружных стен фундамента, соприкасающихся с грунтом горячей битумной мастикой (окрасочная гидроизоляция).

Для защиты фундаментов от поверхностных вод по периметру здания выполняется асфальтобетонная отмостка шириной не менее 750 мм по щебеночному основанию толщиной 150 мм с уклоном от здания до 3%.

Стены

Стена - вертикальный конструктивный элемент который защищает от внешней среды, разделяет одно от другого, воспринимает нагрузку от вышележащих конструкций и передает ее на фундамент.

Стены в запроектируемом здании выполнены из полнотелого кирпича. Привязка наружных стен к координатным осям (модульная) 380-130мм, внутренних стен (центральная) 190-190 мм.

Приставные вентиляционные блоки осуществляют принудительную вентиляцию кухонь и санузлов. Вентиляция жилых помещений производится с помощью окон.

строительный инженерный отделка железобетонный

В проектируемом здании внутренние стены выполнены из керамического кирпича с размерами 250x120x65 мм сплошной кладкой. Толщина внутренних стен 380 мм.

Во внутренних стенах, разделяющих санузлы и кухни, предусмотрены вентиляционные каналы размерами 140x270 мм. Участки стен в местах прохода вентиляционных каналов армировать двумя продольными стержнями 5 ВрI с приваркой поперечных стержней с шагом 100 мм, минуя отверстия вентиляционных каналов.

Толщина наружных стен 510 мм. Над проемами в кирпичных стенах уложены сборные железобетонные перемычки по слою цементного раствора М50

Таблица №2. Спецификация элементов перемычек

Спецификация основных сборных железобетонных конструкций.

Перекрытия

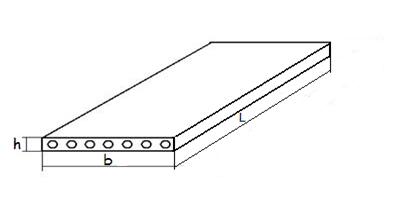

В здание запроектированы железобетонные перекрытия из сплошных железобетонных плит, толщиной 220мм.

Швы между плитами заделывают цементным раствором М100.

Плиты перекрытий опираются на несущие стены по слою цементного раствора М100. Отверстия для пропуска сантехнических труб допускается просверлить по месту перекрытия; отверстия не должны задевать арматуру; размер отверстий не более 150×150 мм.

Уложенные плиты железобетонных перекрытий анкеруют стальными связями с наружными стенами и между собой.

Анкерование уложенных плит и заделанных швов передают сборному перекрытию свойства жесткого диска, связывающего элементы здания в геометрически неизменяемую систему. По перекрытиям устраиваются полы:

в жилых комнатах, на кухнях устраивается линолеумное покрытие;

в санузлах - керамическая плитка;

на лестничной площадке - плитка из ПВХ

Лестницы

Лестница - конструктивное устройство для сообщения между этажами, состоящая из маршей и площадок.

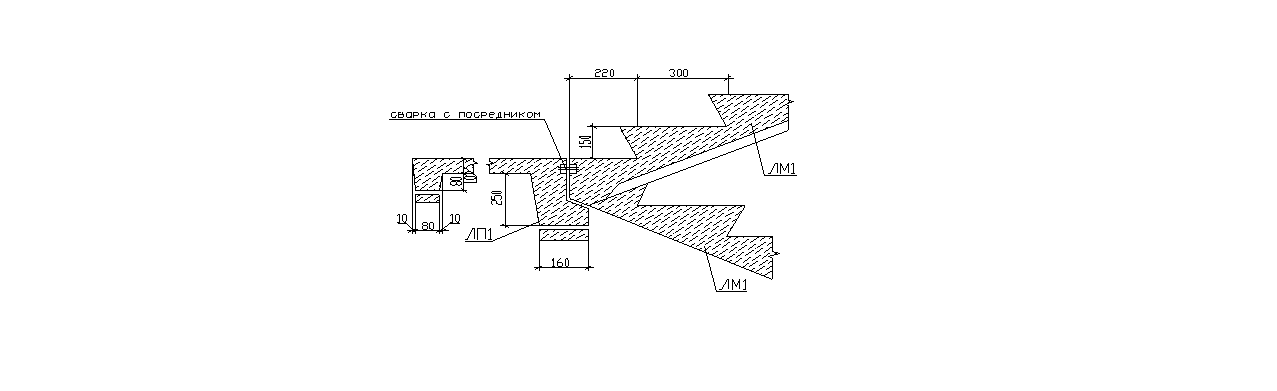

В здании запроектированы лестницы основного значения из сборных железобетонных лестничных маршей и площадок, расположенных в лестничных клетках, огражденных капитальными стенами. Соединение всех деталей производится на сварке через закладные детали. Ступени укладываются на касоур по слою раствора. Стойка ограждения приваривается из закладных деталей или заделывается в гнезда ступеней.

Лестничные марши и площадки подобранны по каталогу.

Сход в подвал осуществляется по железобетонной лестнице, расположенной в лестничной клетке.

Выход на чердак осуществляется по металлической лестнице.

Перегородки

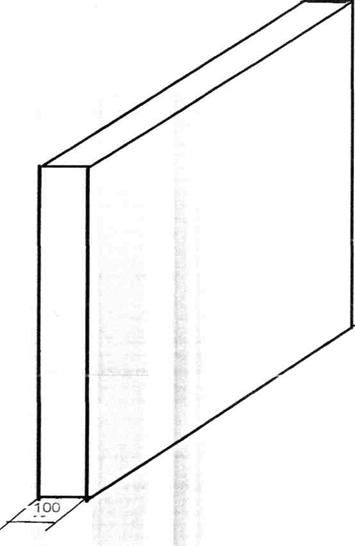

Перегородки - вертикальные элементы, разделяющие смежные помещения. Межкомнатные перегородки запроектированы из гипсобетона, толщиной 120 мм.

Покрытия

Покрытие- совокупность конструктивных элементов завершающих здание и защищающая от внешних воздействий.

В В здании запроектирована крыша раздельной конструкции с холодным чердаком.

Так же присутствует выход на крышу.

Вода с крыши отводится двумя водоприемными воронками внутреннего водоотвода.

Таблица 3. Экспликация полов.

Окна и двери

Окно - светопрозрачное ограждение, служащее для естественного освещения и проветривания.

Размер окон должен быть 1/8 - 1/5 от площади пола помещения (для жилых домов).

Всего запроектировано 1тип окон.

Двери - подвижное ограждение в проеме стены или перегородки предназначенное для сообщения между помещениями.

Элементы заполнения дверного проема:

Ø  дверная П - образная коробка с четвертями по контуру обвязки

Ø  дверное полотно

Дверной блок - дверная коробка с навешенным полотном.

В зависимости от размеров проемов принимают одно- или двупольные двери.

Установка: дверные полотна навешивают на коробки. С наружной стороны дверной блок защищают от гниения, его закрепляют к деревянным вкладышам, заделанным в откосы, заделывают зазоры между коробкой и стеной, стык закрывают наличником.

Запроектировано 6 типов дверей.

Для установки подобраны следующие виды дверей по конструктивному решению.

4. Сведения о наружной и внутренней отделке

Отделка помещений зависит от их назначения. Так в моем здании наружные стены оштукатуривают и окрашивают.

Внутренние несущие стены оштукатуривают.

В коридорах - окрашивают масляными красками на высоту < 1,5 м., жилые комнаты - оклеивают обоями; кухни, сантехкабины - стены выкладывают плиткой; коридоры квартир оклеивают обоями.

Внутренняя отделка стен помещения:

·   В жилых комнатах, комнатах отдыха, комнатах для занятий и др. -стены оштукатуривают цементно-известковым раствором с последующей оклейкой акриловыми обоями.

·   В холлах лестничной клетки стены оштукатуривают известковым раствором с последующим нанесением декоративных окрасочных составов.

>В кухнях стены оштукатуриваются цементно-известковым растворам с последующей облицовкой панелей - керамической плиткой, и окраской гобеленов водными акриловыми составами.

· В санузлах стены оштукатуриваются цементно-известковым растворам с последующей отделкой керамической плиткой.

· В подпольях стены оштукатуриваются известковым раствором.

Отделка потолков помещения:

· В санузлах потолки оштукатуриваются с последующей установкой пластиковых панелей.

· Во всех остальных помещениях потолки оштукатуриваются с последующим нанесением акриловых составов.

5. Краткая характеристика инженерного оборудования

Отопление - центральное водяное от ТЭЦ, однотрубное с верхней разводкой и радиаторами.

Вентиляция - естественная через форточки, а помещение кухни естественная через вентканалы.

Водоснабжение - горячая и холодная. Горячая центральная от бойлерной микрорайона. Система водопровода хозяйственно- питьевая.

Канализация - общая.

Электроснабжение - через систему скрытой проводки, напряжение в сети 220 В для подключения бытовых приборов. Электрощитки расположены на лестничных клетках.

Газоснабжение - от газорегуляторного пункта микрорайона с подключением плит на кухне.

6. Спецификация основных сборных железобетонных конструкций

Заключение

В проекте на тему «5-и-этажный жилой дом на 20 квартир» разработана конструкционная схема здания, подобраны основные ЖБ элементы, предусмотрены мероприятия по защите подземной части здания от грунтовой сырости в виде гидроизоляции (окраска битумной мастикой). Предусмотрены мероприятия по энерго- и ресурсосбережению в виде:

. Утепления фасада выполнено из лёгкой штукатурной системы. Для дополнительного укрепления плит утеплителя и усиления углов и откосов крепятся дополнительные металлические накладки. Далее устраивается армируемый материал, впоследствии оштукатуривают и окрашивают.

. Утепление перекрытия пола первого этажа на основе керамзита позволяет удержать тепло, а так же не позволяет проникнуть холодному воздуху.

. Для уменьшения потерь тепла при входе или выходе из здания запроектирован тамбур, который так же утеплён пенополистирольными плитами с последующим оштукатуриванием.

Список использованной литературы

1.       Буга П.Г. Гражданские, промышленные и сельскохозяйственные здания. - М.: Высшая школа , 1987. - 351 с.

.        Неелов В.А. Гражданские здания. - М.: Стройиздат , 1986. - 135 с.

.        Шерешевский И.А. Конструирование гражданских зданий. - Л.: Стройиздат. Ленинградское отделение, 1981, - 176 с.

.        ГОСТ 21.501-93 СПДС. Правило выполнения архитектурно-строительных рабочих чертежей / МНТКС. - Мн., 1995. - 46 с.

.        СТБ 939-93. Окна и балконные двери для зданий и сооружений. Общие технические условия / Госстрой Республики Беларусь. - Мн., 1994.- 40 с.

.        Маклакова Т.Г. и др. Конструкции гражданских зданий /Под редакцией Т.Г.Маклаковой - М.: Стройиздат ,1986. - 135 с.

l.Вyra П.Г. Гражданские, промышленные и сельскохозяйственные здания. М.: Высшая школа, 1987.-351 с.

.Неелов В.А. Гражданские здания. - М.: Стройиздат, 1988.-300с.

З.Маклакова Т.Г. и др. Конструкции гражданских зданий/ по ред. Т.Г. Маклаковой - М.:Стройиздат,186.-135 с.

.Шерешевский И.А. Конструирование гражданских зданий. -Л.: Стройиздат. Ленинградское отделение, 1981, -176 с.

.Территориальный каталог индустриальных конструкций и изделий ля жилищно-гражданского строительства, Сборник ТК 2- 03.00.91 в 3 томах.

Том 1в 2 частях. Изделия железобетонные. Мн.: Минский институт типового проектирования Госстроя СССР, 1991.

.ГОСТ 21.101-93 СПДС. Основные требования к рабочей документации/МНТКС,-Мн.,1995.-42 с.

.ГОСТ 21.204-93 СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта /МНТКС-Мн.,1995.-24с.

.ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем/МНТКС.-Мн.Д994.-23 с.

.ГОСТ 21.501-93 СПДС. Правила выполнения архитектурно-строительных рабочих чертежей/ МНТКС.-Мн.,1995.-4б с.

.СТБ 939-93. Окна и балконные двери для зданий и сооружений. Общие технические условия/Госстрой Республики Беларусь. - Мн., 1994.-40 с.

.СНБ 1.03.02-96. Состав, порядок разработки и согласования проектной документации в строительстве/Министерство архитектуры и строительства Республики Беларусь.-Мн.,1996.-24.
