Государственное образовательное учреждение среднего профессионального образования Зуевский государственный механико-технологический техникум

КУРСОВОЙ ПРОЕКТ

Предмет

эксплуатация машино-тракторного парка

Тема

планирование тракторных полевых работ и определение оптимального состава машино-тракторного парка в условиях СПК «Рассвет» п. Кордяга, Зуевского района, Кировской области

Студент Култышев С.Ю.

Группа МЗ-61

Проверил Милосердов В.Н.

Дата выдачи задания _______________ Утверждаю:

Срок окончания проекта____________ Зав.директора по УР:__________

Государственное образовательное учреждение среднего профессионального образования Нолинский государственный механико-технологический техникум

ЗАДАНИЕ

На курсовой проект по предмету

«Эксплуатация машино-тракторного парка»

Учащемуся Култышеву Сергею Юрьевичу курс VI группа 61 МЗ

Курсовой проект выполняется по данным, полученным в хозяйстве во время технологической практики, и содержит расчетно-пояснительную записку на 30-35 листах и графическую часть на 2 листах формата А2.

Содержание пояснительной записки.

Введение.

.         Общая часть.

.1.Характеристика тракторной бригады.

.         Технологическая часть.

Разработка операционной технологии.

Разработать операционную технологию возделывание многолетних трав. Зеленый конвейер трактором МТЗ-80,82 на участке с размерами: Длина 4000 м, Ширина 2000 м, уклон 4о

.1.      Агротехническая оценка заданной технологической операции.

.2.      Выбор и расчет состава агрегата.

.3.      Подготовка агрегата к работе.

.4.      Подготовка поля к работе.

.5.      Выбор и обоснование способа движения МТА.

.6.      Определение производительности МТА.

.7.      Определение расхода топлива.

.8.      Контроль качества работы.

.9.      Охрана труда, техника безопасности, противопожарные мероприятия, охрана окружающей среды.

.         Расчетная часть.

Планирование тракторных полевых работ и определение состава МТП производственного подразделения на осенний период.

Исходные данные

Структура посевов на планируемый год по бригаде (отделению)

Состав МТП бригады (отделения)

.1. Планирование механизированных работ на заданный период.

.2. Построение графиков машиноиспользования или графиков загрузки.

.3. Расчет количества тракторов и СХМ для комплектования бригады.

.4. Определение потребности в топливе и смазочных материалов.

.5. Расчет показателей машиноиспользования.

.         Экономическая часть.

.1.Определение себестоимости 1га выполненной работы.

.         Графическая часть.

.1. Лист №1. Операционная технологическая карта.

.2. Лист №2. График машиноиспользования тракторов.

Исходные данные проверил: ______________________ Преподаватель.

Содержание курсового проекта.

1        Введение.

.1.      Краткая характеристика хозяйства

1.2.    Производственно-технологическая характеристика хозяйства.

2 Технологическая часть.

2.1. Агротехнические требования к технологической операции.

2.2. Выбор и расчет состава агрегата.

.3. Подготовка агрегата к работе.

2.4. Подготовка поля к работе.

2.5. Выбор и обоснование способа движения МТП.

2.6. Определение производительности МТА

2.7. Определение расхода топлива.

.8. Контроль качества работы.

2.9. Охрана труда, техника безопасности, противопожарные мероприятия, охрана окружающей среды.

3 Расчетная часть.

3.1. Планирование механизированных работ на заданный период.

3.2. Построение графиков машиноиспользования или графиков загрузки.

3.3. Расчет количества тракторов и СХМ для комплектования бригады.

3.4. Разработка технологической карты.

.Экономическая часть.

4.1 Определение себестоимости 1-го гектара выполненной работы.

.Графическая часть.

5.1. лист: Операционно-технологическая карта.

5.2. лист: График машинопользования тракторов.

.
Введение

Сельское хозяйство постоянно оснащается новыми машинами: тракторами, зерноуборочными и специальными комбайнами, плугами, сеялками и другой техникой. Создаются специальные программы, которые предусматривают дальнейшее развитие агропромышленного комплекса с целью резкого подъема сельскохозяйственного производства. Повышение эффективности производства сельскохозяйственных культур связано с интенсификацией процессов растениеводства на базе комплексной механизации и внедрения систем машин, отвечающих почвенно - климатическим условиям каждой зоны. Возможность комплексного использования машин и оборудования на основе передовых индустриальных технологий производства сельскохозяйственных культур представляет собой новое качество, присущее современной технике в растениеводстве. Комплексная механизация работ невозможна без научно - обоснованной системы машин, обеспечивающей механизацию всех основных и вспомогательных операций возделывания и уборки с\х культур.

Система машин представляет собой не простой набор произвольно выбранных отдельных машин, а такую совокупность, которая удовлетворяет операционными требованиям:

Машины, входящие в систему должны последовательно механизировать все процессы производства данной культуры, начиная с обработки и подготовки почвы к посеву и кончая получением готового продукта определенного качества. Выпадение из этого комплекса машины, механизирующие какую - либо промежуточную операцию, делает систему неполной, и комплексная механизация производства этой культуры оказывается несовершенной.

Каждая машина, входящая в систему, должна выполнять свою операцию таким образом, чтобы обеспечивать успешную работу последующей машины. Поэтому машины, входящие в систему, должны быть согласованы между собой по производительности, энергетическим и другим показателям,- Механизация возделывания и уборки сельскохозяйственных культур осуществляется с учетом разнообразных природных и хозяйственных условий различных зон страны.

-               Необходимо высококачественное выполнение каждой операции в соответствии с современным уровнем передовой агротехники и агрономической науки. Поэтому система машин не должна оставаться не низменной, застывшей, а должна непрерывно совершенствоваться в соответствии с развитием науки, практики и технического прогресса в сельском хозяйстве.

-               Предусматривается эффективное выполнение всего технологического процесса производства сельскохозяйственных культур с наименьшими затратами труда и энергии.

В систему мероприятий входят, связанных с улучшением лугов и пастбищ, входят культуротехнические работы, улучшение и реагирование водного и режимов, внесение удобрений, борьба с сорняками и уничтожение прошлогодних стеблей.

Культуротехнические работы включают в себя уничтожение кочек, очистку от кустарников, корней и камней, а также защиту лугов от размыва и заноса песком в поймах рек. Кроме механического способа удаление кустарника, применяют и химический. Мероприятия по улучшению и регулированию водного режима естественных сенокосов и пастбищ зависят от почвенно- климатических условий зоны. В зонах повышенного увлажнения осушают угодья и отводят поверхностные воды, а также используют кротовый дренаж и щелевание. Улучшением воздушного режима сенокосных угодий достигается боронованием, дискованием и щелеванием. Целью данного курсового проекта работ является планирование тракторных работ и определение оптимального состава машинно-тракторного парка. Курсовая работа включает в себя: расчетно- организационную часть, выбор и обслуживание машинно-тракторного агрегата, разработку технологических карт, расчет потребности в тракторах, расчет потребности в с\х машинах, расчет потребности в ТСМ, расчет показателей использования тракторного парка, организация учета выполненных работ и оплаты труда. Основной задачей курсового проекта является обобщение и закрепление теоретических и практических знаний, полученных из лекционного и лабораторного курса, а также приобретение навыков, и умение пользования справочной литературой.

1.1 Краткая характеристика хозяйства

СПК «Рассвет» находится в Зуевском районе в 6км на запад от районного ценрта г.Зуевки. В его состав входят деревни: Анохинцы, Ляминцы. Барменки, с.Хмелсвка. Центральная усадьба расположена в п. Кордяга, на расстоянии чуть более километра от нее находятся основные производственные цеха. Рядом проходит железная дорога, до областного центра г. Кирова - 150км. С районным центром СПК «Рассвет» сообщается фунтовой дорогой. С областным ценром - фунтовой и асфальтными дорогами. Направление хозяйства СПК «Рассвет» это: мясная, молочная, молочно - мясная, и растениеводство, а также пищевая промышленность. Основные места сбыта продукции - предприятия г. Зуевки и другие областные районы.

СПК «Рассвет» производит: молоко, мясо КРС. Вспомогательные виды деятельности: не полная переработка продукции животноводства, производство продукции растениеводства, торговля и общепит.

Ключевыми технологиями и областями специализации являются выращивание продукции растениеводства и откорм КРС, фирменная торговля.

Проанализировав состав и структуру товарной продукции, можно сделать вывод о специализации хозяйства, так как товарная продукция - это продукция, предназначенная для реализации.

Наибольшая прибыль получается от реализации животноводческой продукции и продукции растениеводства.

Организационная структура СПК «Рассвет» представлена следующими цехами: молочно-товарная-2 отделения, убойный цех, мельница, столовая, торговля, пилорама и столярка, цех водоснабжения, электроцех, ремонтные мастерские, автотранспортный цех, МТП, цех растениеводства, строительный цех.

Важнейшей особенностью с/х является то, что ведение производства органически связанно с использованием земли и природной среды.

Самый теплый месяц - июль, самый холодный месяц - январь. Среднемесячная температура в январе - минус 15,4 °С, в июле - плюс 18,0 °С. Продолжительность безморозного периода от 95 до 120 дней. Средние даты окончания заморозков приходится на начало третьей декады мая. Первые осенние заморозки наблюдаются в середине октября.

1.2 Производственно-технологическая характеристика хозяйства

Площадь земельных угодий составляет примерно - 7138га. В том числе: с\х угодий примерно около - 5577га. Из них пашня - 3770га Сенокосы примерно - 880га Пастбища около - 932га.

В состав машинотракторного парка входит 38 тракторов:

Из них: - МТЗ-80 -16

- ДТ-75 -12

Т - 150К -2

Т - 40 - 4

К - 701 - 2

Т - 25 - 2

Также в хозяйстве имеется 8 автомобилей:

Из них: - ГАЗ - 53 - 3

ЗИЛ - 130 - 4

КАМАЗ - 1

Урожайность зерновых культур в 2011г. Составила 16ц/га, среднесуточный надой молока на одну корову составляет примерно около - 8.5 кг.

Также в хозяйстве имеются сельскохозяйственные машины и орудия:

Из них: - зерноуборочные комбайны - 9

КСК - 100А - 3

плуги - 14

культиваторы - 7

сеялка зерновая - 18

косилка - 11

пресс-подборщик - 8

грабли тракторные - 5

прицепы тракторные - 40

По близости нет населенных пунктов, все работники проживают в поселке Кордяга.

Для ремонта и хранения сельскохозяйственных машин и тракторных и тракторов в СПК «Рассвет» имеется ремонтно-механическая с теплой стоянкой. Ремонтно-механическая мастерская оснащена: компрессором, универсальным комплектом для клейки автокамер, кран - балкой, кузнечным горном, стеллажами, столами, гидравлическим прессом, токарным станком, сверлильным станком, обдирочными, гидравлическим прессом, токарным станком, слесарными станками, электросварочным преобразователем.

Грубых нарушений правил охраны труда и производственной санитарии в ремонтно - механической мастерской в 2011г. допущено не было. Инструктажи с рабочими проводятся своевременно. Опасные участки изолированы друг от друга и других участков. Производственные, санитарно-бытовые и вспомогательные помещения оборудованы центральным отоплением и вентиляцией. Электрооборудование имеет заземление.

2. Технологическая часть. РАЗРАБОТКА ОПЕРАЦИОННОЙ ТЕХНОЛОГИИ ВОЗДЕЛЫВАНИЯ МНОГОЛЕТНИХ ТРАВ, ЗЕЛЕНЫЙ КОНВЕЙР

Операционная технология - это совокупность или комплекс агротехнических, технологических, организационных, экономических и других правил выполнения определенной с.-х. работы. Операционная технология разрабатывается под конкретные условия работ. Однако в условиях конкретного хозяйства типовые операционные технологии также нуждаются в корректировке. Операционная технология основывается на технологии возделывания сельскохозяйственных культур. Исходной информацией для разработки операционной технологии служат характер и условия выполнения работы: размеры поля, удельное сопротивление почвы, урожайность, тип и марка трактора и марка сельскохозяйственных машин, сцепок и т.д., а также агротехнические требования на выполнение работы.

Основная цель производства многолетних трав - создание прочной кормовой базы для животноводства в виде пастбищ, зеленого корма, сена, сенажа, силоса, травяной муки, гранул и брикетов.

Многолетние травы имеют и важнейшее агротехническое значение. Многие из них - хорошие предшественники зерновых и технических культур в полевых, кормовых и специальных севооборотах. Они хорошо подавляют сорняки, способствуют повышению плодородия и улучшают структуру почвы, а также имеют важное значение в борьбе с эрозией почвы, особенно многолетние травы, которые предотвращают и засоление почв. Многие травы являются хорошими медоносами, в частности клевер и эспарцет.

Из семейства многолетних бобовых трав наибольшее распространение имеют клевер (луговой, розовый, белый), люцерна (синяя, желтая), эспарцет, лядвенец рогатый, донник, а из семейства мятликовых - тимофеевка луговая, ежа сборная, кострец безостый, житняк, пырей бескорневищный, райграс (высокий, многоукосный, пастбищный), двукисточник тростниковый, волоснец сибирский и др.

Клевер и люцерну высевают как в чистом виде, так и в травосмесях. Обычно они дают более высокий урожай, так как лучше используют питательные вещества и влагу из почвы.

Травосмеси чаше бывают двойными, однако в зависимости от почвенно-климатических условий возможны также травосмеси из трех и четырех видов трав. Сложные травосмеси обеспечивают получение устойчивых урожаев в течение 4...7 лет.

В каждом конкретном случае возделывают те виды трав и их смеси, которые в наибольшей степени отвечают экономическим требованиям, потребностям животноводства и условиям повышения урожайности других сельскохозяйственных культур.

.1 АГРОТЕХНИЧЕСКАЯ ОЦЕНКА ЗАДАННОЙ ТЕХНОЛОГИЧЕСКОЙ ОПЕРАЦИИ

Многолетние травы обычно высевают под покров других озимых и зерновых культур, лучшими из которых являются озимая пшеница, яровая пшеница и ячмень.

Операционные технологии предпосевной обработки почвы под покровные культуры.

Основная цель предпосевной обработки почвы - создание после вспашки наиболее благоприятных условий для равномерных дружных всходов и последующего развития культурных растений, чтобы в конечном итоге обеспечить получение высокого урожая. В зависимости от вида возделываемой сельскохозяйственной культуры, физико-механических свойств почвы, климатических и других природно-производственных условий выполняют в разных сочетаниях и разной последовательности следующие основные операции предпосевной обработки почвы:

Сплошную культивацию; боронование; прикалывание; комбинированную обработку, включая фрезерование почвы.

Сплошная культивация. Основная цель сплошной культивации - рыхление почвы на заданную глубину для создания мелкокомковатой структуры, уничтожение сорняков, выравнивание поверхности почвы и сохранение влаги.

Агротехнические требования

отклонение от заданной глубины обработки почвы (8… 10 см) не более ±1 см;

направление обработки почвы выбирают поперек или под углом к направлению вспашки, а на склонах - поперек склона;

полное уничтожение сорняков; огрехи не допускаются;

высота гребней до 4 см.

Наиболее широко для предпосевной обработки почвы применяют культиваторы типа КПС-4 (ширина захвата 4 м при рабочей скорости до 12 км/ч) со стрельчатыми лапами в сочетании с боронованием.

Подготовка агрегата

Предусматривает комплектование ресурсосберегающих агрегатов рассмотренными ранее методами и проведение необходимых регулировок рабочих органов. С учетом этих данных и наличия соответствующих факторов для сплошной культивации с боронованием рекомендуют следующие составы агрегатов.

·        МТЗ-80 + КПС-4 + 4БЗСС-1, ДТ-75М + СП-11 + + 2КПС-4 + 8БЗСС-1 - при длинах гона 200…400 м;

·        Т-150 + СП-16 + + ЗКПС-4 + 12БЗСС-1, T-I50K + СП-11 + 2KI1C-4 + 8БЗСС-1 - при длинах гона 400…800 м;

·        К-701 +СП-16 + 4КПС-4+ 16БЗСС-1 - при длинах гона более 800 м.

Агрегаты на базе МТЗ-80 применяют и при длинах гона менее 200 м. Рабочие скорости указанных агрегатов составляют 6… 10 км/ч, при этом обеспечивается достаточно полная загрузка двигателя. Рабочие органы культиватора настраивают на регулировочной площадке в соответствии с имеющимися рекомендациями. Для установки заданной глубины обработки с учетом усадки почвы под опорные колеса подкладывают бруски толщиной на 3…5 см меньше требуемой глубины обработки. Лапы культиватора устанавливают так, чтобы они всей режущей кромкой прилегали к горизонтальной поверхности регулировочной площадки. Другие настроечные работы выполняют в соответствии с имеющимися рекомендациями.

Внесение органических и минеральных удобрений

Органические и минеральные удобрения обычно вносят под покровные культуры, так как при этом получают наибольшую прибавку урожая многолетних трав. Дозы внесения удобрений зависят от зональных почвенно-климатичсских условий. Например, в Нечерноземной зоне рекомендуется вносить 30...40 т/га навоза, а в Черноземной зоне - 15...20 т/га. Фосфорные и калийные удобрения вносят из расчета 45...60 кг/га д. в. Из многолетних бобовых трав наибольшее распространение при высокой урожайности имеет клевер луговой. Новые интенсивные сорта этой культуры (Московский 1, ВИК 7 и др.) при благоприятных условиях дают до 10 т/га, а при орошении - до 16 т/га сухого вещества и до 2,5 т/га белка. Научно обоснованные дозы внесения удобрений обеспечивают систематическое получение таких урожаев.

Особенности подготовки семян многолетних трав для посева

Общими операциями подготовки семян трав являются тщательная очистка от семян сорняков на специальных сортировках и протравливание против вредителей и болезней.

Норму высева семян и способ посева определяют почвенно- климатическими условиями и сортом культуры.

Семена трав в зависимости от назначения посевов высевают как в чистом виде, так и в смеси с семенами поддерживающих культур.

Семена многолетних трав, как указано ранее, высевают в чистом виде, также в травосмеси.

Семена трав высевают сеялками типа СЗТ-3,6 и CЛT-3,6, третируемыми с тракторами типа МТЗ-80/82. В зависимости от сорта, и почвенно-климатических условий семена многолетних трав высевают, как указано ранее, осенью, весной и летом. Викоовеиные смеси на зеленый корм высевают в различные сроки, начиная с ранней весны и заканчивая первой декадой июля.

Операционная технология посева трав во многом схожа с технологией посева зерновых культур.

Особенности ухода за посевами многолетних трав

Уход за посевами многолетних трав заключается в рыхлении почвенной корки ротационными мотыгами и кольчатыми катками до появления всходов. Важная операция - своевременная уборка покровной культуры, чтобы создать благоприятные условия для развития трав до ухода под зиму. Оптимальной считают высоту среза покровной культуры 15...20 см. Весной стерню покровной культуры удаляют путем боронования и сгребании. Весеннее боронование проводят для заделки удобрений, рыхления верхнего слоя почвы и уничтожения сорняков. Возможно также скашивание сорняков весной без подкашивания стеблей отрастающих многолетних трав. В условиях недостатка влаги важнейшая операция ухода за посевами - орошение, позволяющее получать сочный зеленый корм в течение всего вегетационного периода. Полив обычно проводят после первого скашивания. Более точные рекомендации по уходу за посевами трав разрабатывают специалисты хозяйств с учетом местных условий. Операционные технологии механизированного ухода за посевами трав аналогичны уходу за зерновыми и другими культурами.

Организация и технология функционирования зеленого конвейера

Под зеленым конвейером подразумевают научно обоснованный процесс бесперебойного обеспечения животных высококачественными зелеными кормами в требуемых количествах в течение всего весенне-летне-осеннего периода. Используют при этом три вида зеленого конвейера: из естественных пастбищ; из сеяных кормовых культур; комбинированный из естественных пастбищ и сеяных кормовых культур в соответствующих пропорциях, определяемых местными природно-ироизводственными условиями.

Организация эффективного зеленого конвейера возможна только на основе углубленных научных исследований с учетом следующих основных факторов: виды, породы и число животных; потребность каждого животного в зеленых кормах каждою вида; требуемые виды севооборотов; биологические особенности развития и урожайность соответствующих кормовых культур, как сеяных, так и естественных; требуемые посевные площади и оптимальные сроки уборки кормовых культур на каждом поле; показатели экономической эффективности и др.

ОПЕРАЦИОННАЯ ТЕХНОЛОГИЯ ПОСЕВА МНОГОЛЕТНИХ ТРАВ

Цель: для получения дружных и полных всходов культур посеять в оптимальные сроки заданную норму высева и заделать не менее 80 % семян на требуемую глубину во влажный слой почвы при одно-временном внесении удобрений.

Исходные данные

1.       С.-х. операция - посев многолетних трав.

2.       Агрегат: трактор МТЗ-80, сеялка зерновая СЗТ-3,6

3.       Удельное сопротивление машины - Км = 1,0 кН/м.

4.       Размеры поля: длина L = 4000м, ширина С = 2000м,

5.       площадь поля S = 800га.

6.       Уклон местности (рельеф) i = 4% (0,04).

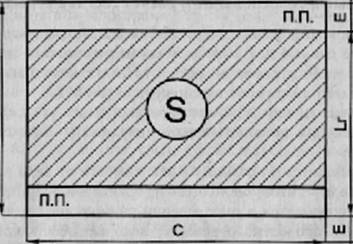

Рис Схема рабочего участка

Агротехнические требования

Показатели Требования и допуски

Допустимые отклонения:

глубины заделки семян и удобрений ± 15 %

норма высева семян ± 5 %

норма внесения удобрений ± 10

Допустимая неравномерность высева

отдельными высевающими аппаратами: - семян травяных 3 %

семян зернобобовых 4 %

гранулированных удобрений 10 %

Отклонение ширины стыковых междурядий:

у смежных сеялок ±2 см

у смежных проходов ±5 см

Огрехи и незасеянные поворотные полосы - не допускаются.

Агротехнические допустимые рабочие скорости при посеве зерновыми сеялками СЗТ-3,6 - до 3,3 м/с (12 км/ч),

Засеянное поле выравнивают шлейфом и при необходимости прикатывают кольчато-шпоровым катком.

Поле, обработанное по противоэрозионной системе, после посева должно иметь гребнистую ветроустойчивую поверхность с расположением гребней поперек или по горизонталям склона. На поверхности почвы должно сохраняться не менее 60 % пожнивных остатков от количества их до посева.

.2 ВЫБОР И РАСЧЕТ СОСТАВА АГРЕГАТА

Условия работы агрегата

Для посева многолетних трав применяется агрегат, состоящий, согласно заданию, из трактора МТЗ-82 и сеялки зерновой СЗТ-3,6.

aT=1,2-1,8

LT=4,8

LK=4,8

LM=3,6

Bp = 3,6

Класс трактора и количество сеялок в агрегате выбирают в соответствии с размерами и конфигурацией поля. На склонах более 6° независимо от размеров поля и длины гона, а также на небольших участках не правильной конфигурации используют односеялочный агрегат только с тракторами класса 1,4.

2.3 ПОДГОТОВКА АГРЕГАТА К РАБОТЕ

Перед работай агрегату проводят ЕТО в которое входят работы по осмотру всех узлов и механизмов тягового трактора и высевающего агрегата, проверку и заправку маслами, и топливом, проводят проверку гидрооборудования и т.д.

Зазор между клапаном и нижним ребром муфты высевающего аппарата должен быть 1...2 мм при высеве семян культур, для крупных семян культур зазор увеличивают поворотом рычагов до 8...10 мм. Стремятся, чтобы норма высева обеспечивалась минимально возможным передаточным отношением и максимальным вылетом рабочей части катушек высевающих аппаратов.

Семенной ящик заполняют семенами, а под дисковые сошники подкладывают брезент или под семяпроводы подвязывают мешочки. Приводное колесо проворачивают 2...3 раза, чтобы коробочки высевающих аппаратов заполнились семенами; высыпавшиеся при этом семена собирают и высыпают обратно в семенной ящик.

Приводное колесо прокручивают 30 оборотов со скоростью, примерно соответствующей скорости движения при посеве (например, при 2,7 м/с - 10 км/ч частота вращения должна быть 46 мин-1).

Высеянные семена собирают и взвешивают с точностью до 1 грамма. Полученную массу сравнивают с расчетной, определенной по формуле:

С = ( Н · Вр · К · пх):(104·2),

где С - расчетная масса семян при заданной норме высева Н;

пх - количество оборотов ходового колеса (обычно принимают 30);

Вр - рабочая ширина захвата сеялки, м,

К - длина обода, м (для СЗТ-3,6 K = 3,67 м).

Аналогичным образом регулируют туковысевающие аппараты на норму высева удобрений. Если масса высеянных семян или удобрений не соответствует расчетной, то регуляторами высева изменяют длину рабочей части катушек.

После установки одной половины сеялки на норму высева надежно закрепляют рычаг регулятора и по положению катушек устанавливают вторую половину сеялки.

При заезде на поле делают пробный высев. По его результатам корректируют глубину заделки и норму высева.

Величину рабочей части катушек замеряют и контролируют во время работы специальным шаблоном.

Составление агрегата

Присоединяют сеялки к сцепке или трактору, подбирая необходимое отверстие на прицепе сеялки так, чтобы в рабочем положении дно семенного ящика было горизонтально.

Установление вылета маркера

Односеялочный агрегат оборудуют следоуказателями, агрегат из двух и трех сеялок - левым и правым маркерами, а широкозахватные агрегаты - маркерами и следоуказателями. При работе со следоуказателями отвесы грузов должны идти по следу колеса сеялки, оставленному предыдущим проходом.

Вылет маркера левого МЛ или правого МП, то есть расстояние от крайнего сошника до метчика маркера, определяют по формуле:

агротехнический тракторный полевой машиноиспользование

МЛ = (Ba + C) /2 + m; МП = (Ba - C)/2 + m,

где Ва - ширина захвата агрегата, м;

С - расстояние между гусеницами или серединами

передних колес трактора, м;- ширина стыкового междурядья, м.

Условия работы агрегата

.4 ПОДГОТОВКА ПОЛЯ

Выбирают направление и способ движения посевных агрегатов, отбивают поворотные полосы, размечают поля на загоны, провешивают линию первого прохода агрегата.

Направление посева - поперек направления вспашки и последней предпосевной обработки почвы или под углом к ним; в зонах, подверженных ветровой эрозии, так же поперек направления господствующих ветров; на склонах - под острым углом к преобладающему направлению склона или поперек него.

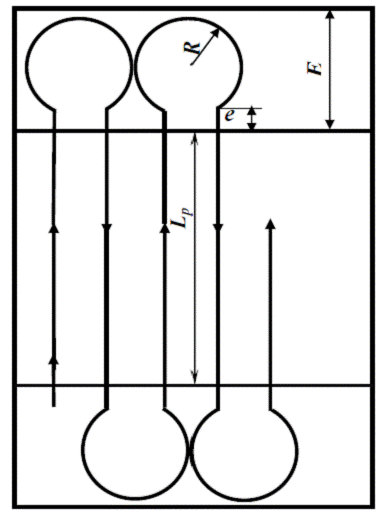

.5 ВЫБОР И ОБОСНОВАНИЕ СПОСОБА ДВИЖЕНИЯ МТА

Диапазон скоростей движения агрегата СЗТ-3,6, при котором качество его работы будет наилучшим, устанавливается согласно методическим рекомендациям в пределах υр = 8…12 км/ч.

Трактор МТЗ-82 в выбранном диапазоне скоростей агрегата, согласно методическим рекомендациям, может работать на 6 и 8р передачах, при этом на 6 передаче скорость трактора будет равна υp = 10,61 км/ч; на 8р передаче скорость трактора будет равна υp = 11,68 км/ч.

Номинальная сила тяги на крюке трактора для выбранных передач, согласно методическим рекомендациям, будет равна 9,5 кН на 6 передаче и 8,2 кН - на 8р передаче, соответственно.

Для определения тягового сопротивления машины применим следующую формулу:

м = kм · B

где Rм - тяговое сопротивление машины, кН;м - удельное тяговое сопротивление машины, кН/м (задано);

В - конструктивная ширина захвата машины, м 3,6м = 1,0 кН/м ·10 м = 10,0 кН.

Рассчитываем коэффициент использования тягового усилия трактора для нахождения основной передачи из выбранных передач:

ηu=R:RНКР

где ηu - коэффициент использования силы тяги трактора.

ηu = 10,0 кН : 9,5 кН = 1,684;

ηu = 10,0 кН : 8,2 кН = 1,951.

Поскольку полученные при расчете значения коэффициентов ηu > ηопт = 0,93, можно предположить, что агрегат нерационально скомплектован. Для нахождения рационального значения основной передачи трактора примем к расчету более низкие передачи 5 и 7р (таблица П.1.2.).

На 5 передаче - υp = 9,05 км/ч, = 10,7 кН;

на 7р передаче - υp = 9,86 км/ч, = 10,7 кН.

Следовательно:

ηu = 10,0 кН : 10,7 кН = 0,93;

ηu = 10,0 кН : 10,7 кН = 0,93.

Исходя из оптимального значения коэффициента принимаем 5 и 7р передачи трактора за основные.

Результаты расчетов по комплектованию агрегата представлены в таблице.

Вывод: Для заданных условий работы трактор МТЗ-82 должен работать на 7р основной передаче с рабочей скоростью υp= 9,86 км/ч.

В зависимости от состава агрегата, размеров и конфигурации на посеве применяют способы движения: челночный, гоновый (аналогичный вспашке "всвал" и "вразвал"), перекрытием, продольно-поперечный, диагонально-перекрестный.

Челночный - при работе одно или двухсеялочных агрегатов на полях с длиной гона более 200 м, на больших участках треугольной формы.

Гоновый - при работе многосеялочных агрегатов на полях прямоугольной и треугольной формы больших размеров.

Перекрытием - на полях квадратной формы при очень коротких гонах (до 150...200 м), где невозможно повернуть агрегат за пределами поля, а также на очень узких (до 60...80 м) участках.

Этот способ требует наименьшей поворотной полосы. Продольно-поперечный и диагонально-перекрестный (в соответствии с требованиями агротехники) - при работе одно- или двухсеялочных агрегатов на больших полях четырехугольной формы.

При челночном способе движения посевных агрегатов подготовка поля сводится к отбивке с двух сторон поля поворотных полос и к провешиванию линии первого прохода агрегата. Поворотные полосы отбивают так: от поперечных границ поля в двух-трех местах отмеряют расстояние, равное ширине поворотной полосы, устанавливают вешки и отмечают внутренние границы поворотных полос пропашкой тракторным плугом.

Расчет ширина поворотных полос

. При посеве диагонально-перекрестным способом поворотные полосы отбивают от всех сторон поля, а линию первого прохода отмечают по диагонали поля. Поля вытянутой прямоугольной формы разбивают на равные участки с соотношением сторон от 1:1,0 до 1:1,5. Линию первого прохода отбивают по диагонали всех участков.

. При групповой работе агрегатов площадь поля должна быть не меньше суммарной дневной выработки всех агрегатов, а для одного агрегата равна его дневной выработке.

. Поля больших размеров неправильной конфигурации, ограниченные прямыми отрезками, разбивают на более мелкие участки прямоугольной или квадратной формы и засевают их при движении агрегатов челночным способом или перекрытием.

. Техника разметки поля заключается в расстановке вешек и колышков, указывающих границу загона, поворотных полос и линию первого прохода на загоне. Если применять групповой метод работы агрегатов, то поле размечают так, чтобы количество линий первого прохода было равно количеству работающих агрегатов.

. Определяют место заправки агрегата СЗТ-3,6 семенами и удобрениями, которое зависит от длины гона, нормы высева и емкости семенных ящиков сеялок с учетом того, что до очередной заправки в ящике должен быть запас семян не менее 10 % от первоначального объема.

Ориентировочно расстояние между заправочными пунктами Sc (м) определяют по формуле:

Sc = (ρ·V ·104) / (BP·H),

где V - емкость ящика, м3; - 0,453

Н - норма высева, кг/га; - 14

Вр - рабочая ширина захвата, м; - 3,6

ρ - плотность семян, кг/м3. - 450

Sc=40446 м.

Из этой формулы определяем число проходов nc = 161,7

nc= Sc / Lp

где Lp - длина гона, м = 250

. Сеялки, как правило, заправляют на поворотной полосе П.П.

Работа агрегата на загоне

Показатели использования посевного агрегата определяю по методике

. Агрегат устанавливают па поворотной полосе по направлению линии первого прохода, а все последующие проходы ведут по следу маркера или следоуказателя от предыдущих проходов, или используют систему параллельного вождения агрегатов.

. На первых проходах посевного агрегата проверяют величину стыковых и основных междурядий. Ширину междурядий между смежными проходами регулируют изменением длины маркера или следоуказателя. Глубину хода сошников уточняют в зависимости от состояния почвы и определяют после вскрытия борозд. Для сошников, идущих по следу трактора и сцепки, увеличивают сжатие пружины штанг.

. Чтобы проверить правильную установку нормы высева, применяют следующий способ. Определяют количество семян Q (кг), необходимое для работы сеялки на контрольной длине гона при заданной норме высева по формуле:

= 2(L · B · H)/104,

где L - длина гона, м; В - ширина захвата сеялки, м;

Н - норма высева, кг/га.

Норма высева = 2,15кг.

.Сеялку засыпают на 2/3 ее объема семенами, ровняют его в ящике и уровень отмечают мелом. Затем засыпают найденное по формуле количество зерна и начинают сев на контрольной длине гона. После прохода одного круга разравнивают семена в ящике и определяют положение уровня по отношению к отмеченной линии. Если уровень семян выше линии - норма занижена, если ниже - завышена. Сеялку регулируют. Операцию повторяют до получения правильной нормы высева.

. Наиболее простым способом контроля нормы высева является подсчет количества семян, высеваемых на 1 п. м. рядка. Для этого по ходу сеялки вынимают семяпровод из какого-либо сошника и высевают семена на поверхность почвы на длине 1 м. Делают четыре такие пробы: две - на правой и две - на левой половине сеялки. Общее количество семян по четырем пробам делят на сумму отрезков рядков и получают среднее количество семян, высеваемых на 1 п. м рядка. При правильной фактической норме высева это число должно равняться заданной числовой норме высева, умноженной па ширину междурядья в сантиметрах. После регулировки агрегата следует уточнить скоростной режим движения. Во время работы следить за прямолинейностью хода агрегата. При этом перекрытие между смежными проходами агрегата должно составлять не менее 15 см;

. В конце гона разворачивать агрегат на пониженном скоростном режиме;

. Во время работы следить, чтобы рабочие органы не забивались почвой и растительными остатками. Поворотные полосы обрабатывать в последнюю очередь.

. При развороте агрегата рабочие органы машины переводятся в транспортное положение, при этом значение длины выезда агрегата равно половине его кинематической длины lк. Следовательно, значение длины выезда агрегата е определяется по формуле:

е = ½ lк;

е = ½ ·4,9 м = 2,45 м.

. Радиус поворота R в соответствии с методическими рекомендациями (таблица П.1.12) равен 1,6В, где В = 3,6 м.

Тогда= 1,6 · 3,6 м = 5,76 м.

. Рабочая ширина захвата агрегата Вр определяется по формуле:

Вр = β · В,

где β - коэффициент использования конструктивной ширины захвата (таблица П.1.9.);

В - конструктивная ширина захвата агрегата, м (таблица П.1.5)

Вр = 1,0 · 3,6 = 3,6 м.

. Минимальная ширина Еmin поворотной полосы при петлевых поворотах агрегата определяется по формуле:

= 3R + e, (1)

а при беспетлевых поворотах, по формуле:

= 1,5R + e.(2)

Для получения значения уточненной ширины поворотной полосы Е необходимо полученное значение Emin разделить на значение рабочей ширины Вр захвата агрегата, а результат округлить до целого числа в сторону увеличения, т.е. получить значение минимального числа проходов nп агрегата, необходимое для обработки поворотной полосы.

Тогда:

Е = nп ·Вр,

Где Е - уточненная ширина поворотной полосы, м;п - минимальное число проходов агрегата, необходимое для обработки поворотной полосы;

Вр - рабочая ширина захвата агрегата, м.

Следовательно, определяем по формулам (1 и 2) минимальную ширину поворотной полосы при петлевых поворотах:= 3 · 5,76 + 2,45 = 19,7 м,

при беспетлевых поворотах:

Еmin = 1,5 · 5,76 + 2,45 = 11,09 м.

По формуле находим уточненную ширину поворотной полосы:

при петлевых поворотах

Е = 5 · 3,6 = 18 м,

при беспетлевых поворотах

Е = 3· 3,6 = 10,8 м.

. Рабочая длина гона Lp определяется по формуле:

= Lуч - 2E,

где Lуч - длина участка, м.

Следовательно,

при петлевых поворотахуч = 250 м - 2 · 18 м = 214 м;

при беспетлевых поворотах= 250 м - 2 · 10,8 м = 228,4 м.

. Средняя длина холостого хода lх согласно методическим рекомендациям при движении челночным способом с грушевидными поворотами будет равна

lx = 6R + 2е = (6 · 5,76)+ (2 · 2,45) = 39,46 м;

при движении перекрытием

= 0,5C + l,5R+2e = (0,5·57,6) + (l,5·5,76) + (2·2,45) = 42,34 м.

. Коэффициент рабочих ходов φ определяется по формуле:

φ = Lp / (Lp + lx).

Для челночного способа движения с грушевидными поворотами

φ = 214 / (214 + 39,46) = 0,844,

для способа перекрытием

φ =228,4 / (228,4+ 42,34) = 0,843.

Данные расчетов сведены в таблице.

Кинематические характеристики агрегата и рабочего участка

Вывод: Наиболее оптимального значения коэффициент рабочих ходов достигает при движении челночным способом с грушевидными поворотами, следовательно, данный способ и следует считать рациональным. Схема движения агрегата представлена на рисунке.

.6. ОПРЕДЕЛЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ МТА

Время цикла включает продолжительность двух рабочих ходов и двух холостых ходов и рассчитывается по формуле:

ц = tрц + tхц, (1.11)

где tц - время цикла, ч;рц, tхц - время, затраченное на совершение агрегатом,

соответственно двух рабочих и двух холостых ходов, чц = 0,043 + 0,016 = 0,06 ч.

рц = 2Lр / υp,рц = 2 · 0,214 км / 9,86 км/ч = 0,043 ч.

рц = 2lx / υх,

рц = 2 · 0,039 км / 5 км/ч = 0,016 ч.

где Lp - рабочая длина гона, км;- длина холостого хода, км;

υp - рабочая скорость движения, км/ч;

υх - скорость холостого хода, км/ч, равная 5 км/ч при работе с одной прицепной машиной.

Число циклов за смену определяется согласно методическим рекомендациям по следующей формуле:

ц = (Тсм - ТЕТО +ТПЕР - Тфиз - Ттех ) / tц,

ц = (7,00 - 0,53 - 0,55 - 0,30 - 0,30) / 0,06 = 88,66 ≈ 89,

где nц - число циклов за смену;

Тсм - нормированное время смены, ч, Тсм = 7 час.;

ТЕТО - затраты времени на проведение ежесменного технического обслуживания трактора и машин, входящих в агрегат, ч (таблица П.1.23);

Тфиз - затраты времени на физиологические потребности механизатора, ч, Тфиз = (0,25…0,30) ч;

Ттех - продолжительность простоя агрегата в течение смены при технологическом обслуживании, ч,

Ттех = (0,20…0,35) ч.

ТПЕР - нормативные затраты на переезды в начале и конце смены, ч (0,55)

Продолжительность работы агрегата за смену определяется по формуле:

Тр = tрц · nц, (1.15)

Тр = 0,043 · 89 = 3,83 ч,

где Тр - продолжительность рабочего времени агрегата за смену, ч;- время, затраченное на совершение агрегатом двух рабочих ходов, ч.

Затраты времени на совершение агрегатом холостых поворотов в течение смены определяются по формуле:

Тх = tхц · nц, (1.16)

Тх = 0,016 · 89 = 1,42 ч,

где Тх - затраты времени на совершение агрегатом холостых поворотов в течение смены, ч;хц - время, затраченное на совершение агрегатом двух холостых ходов.

Действительную продолжительность смены можно определить по формуле:

Тсм д = ТР + Тх + ТЕТО + Ттех + Тфиз+ТПЕР,

Тсм д = 3,83 + 1,42 + 0,53 + 0,30 + 0,30+0,55 = 6,93 ч.

Коэффициент использования времени смены можно определить по формуле:

τ = Тр / Тсм д,

τ = 3,83 / 6,93 = 0,55.

Производительность агрегата за один час времени смены определяется по формуле:= 0,l · Bp · υp · τ,

= 0,1 · 3,6 · 9,86 · 0,55 = 1,95 га/ч,

где W - производительность агрегата за один час времени смены, га/ч;- рабочая ширина захвата агрегата, м;

υp - рабочая скорость движения агрегата, км/ч.

Производительность агрегата за смену, соответственно будет равна:

см = W · Tсм, (1.20)

см = 1,95 · 6,93 = 13,51 га/см.

.7 ОПРЕДЕЛЕНИЕ РАСХОДА ТОПЛИВА

Массовый расход топлива на единицу выполненной работы будет равен:

= (Gр · Tр + Gх · Тx + Gо · Tо) / Wсм , (1.21)

= (11,0·5,22 + 8,0·0,72 + 1,4·0,379)/13,51 = 4,7 кг/га.

где Gp, Gx, Gо - значения массового расхода топлива, соответственно при рабочем ходе, холостом ходе и во время остановок агрегата с работающим двигателем, кг/ч (таблица П.1.26);

То - продолжительность остановок агрегата с работающим двигателем в течение смены, ч.

Значения Тр и Тх определены нами ранее, значение То определяется по формуле:

То = Ттех + Тфиз + 0,5·ТЕТО,

То = 0,30 + 0,30 + 0,5 · 0,53 = 0,379 ч.

Определяем расход топлива на весь объем работ:

GS = gra · S = 4,7 · 800 = 3760 кг.

Определяем расход топлива на весь объем с учетом холостых переездов:

Go = Gs + 0,05 Gs = 3760 + 0,05·3760 = 3948 кг.

Определяем расход смазочных масел и пускового бензина для обработки всего поля (табл. П.1.27)

Дизельное масло:

GД.М .= 3948·0,023 = 197,4 кг.

Автотракторное масло:

GАВТО = 3948·0,012=47,4кг.

Солидол:

Gc = 3948·0,0006=2,4кг.

Пусковой бензин:

Gп.б. = 3948·0,01=39,5кг.

Затраты рабочего времени на единицу выполненной работы определяются по формуле:

о = (mм+ mв) / W,

Но = 2 / 1,95 = 1 чел.-ч/га,

где mм,mв - число механизаторов и вспомогательных рабочих, обслуживающих агрегат;- производительность агрегата за один час времени смены, га/ч.

Таблица. Технико-экономические показатели работы агрегата, состоящего из трактора МТЗ-80 и сеялки зерновой СЗТ-3,6

.8 КОНТРОЛЬ И ОЦЕНКА КАЧЕСТВА РАБОТЫ

Качество посева зерновых колосовых культур определяют по трем основным показателям: норме высева семян, глубине заделки семян, ширине стыковых междурядий.

При оценке качества работы на посеве учитывают и другие показатели: неравномерность высева отдельными высевающими аппаратами (допускается не более ±3 %), не прямолинейность рядков, огрехи, обсев поворотных полос.

.9 ОХРАНА ТРУДА, ТЕХНИКА БЕЗОПАСНОСТИ, ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ, ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

К работе на сельскохозяйственных машинах допускаются механизаторы не моложе 17 лет, прошедшие инструктаж и знающие устройство машин, регулировку, правила ухода за ними и технику безопасности. К управлению сложными сельскохозяйственными и специализированными машинами допускаются лица, имеющие права на управление этими машинами.

Работать разрешается на машинах технически исправных, отрегулированных, укомплектованных инструментом, приборами, ограждениями и приспособлениями.

Перед началом работы тракторист-машинист должен провести ежесменное техническое обслуживание трактора и машин, входящих в агрегат.

Технические уходы, осмотры, регулировку и очистку машин и механизмов следует проводить во время остановок и перерывов в работе при заглушенном двигателе.

Сельскохозяйственные работы и перемещение тракторных агрегатов должны проводиться в соответствии с рабочими планами и утвержденными маршрутами переездов.

Тракторист-машинист должен выполнять все мероприятия, обеспечивающие безопасность труда: осматривать поле, выявлять естественные препятствия (глубокие ямы, большие камни и т. д.), представляющие опасность для машинно-тракторного агрегата. Опасные места обозначают вешками.

При работе на сеялочных агрегатах необходимо соблюдать согласованность работы тракториста и сеяльщиков. Начинать движение тракторист может только по сигналу старшего сеяльщика. Перед остановкой агрегата также должен подаваться предупредительный сигнал.

Во время движения агрегата сеяльщикам запрещается заправлять семенные и туковые ящики, сидеть на них и держать открытыми их крышки. Нельзя перебегать с одной сеялки на другую, забегать вперед агрегата или маркера. На подножной доске сеяльщики должны стоять устойчиво и держаться за поручень.

Очистку рабочих органов сеялок проводят специальными чистиками. Забивание высевающих аппаратов устраняют с помощью деревянных или проволочных чистиков. Разравнивать семена в семенном ящике надо деревянной или фанерной лопаткой.

Сеяльщикам, работающим с протравленным зерном, необходимо надевать респираторы или марлевые повязки, концы рукавов завязывать вокруг кистей рук, перед приемом пищи тщательно мыть руки с мылом и полоскать рот.

В целях охраны природы при выполнении работ необходимо:

не допускать загрязнение природной среды нефтепродуктами при

заправке машины и проведении ТО, отработавшими газами с

повышенным содержанием вредных веществ.

не допускать мойку, очистку машин и рабочих органов агрегата от

почвы и сорняков в реках, водоемах и других водных источников.

не допускать порчи лесонасаждений при работе МТА на полях.

применять средства снижения загазованности воздуха.

3. РАСЧЕТНАЯ ЧАСТЬ. Планирование тракторных полевых работ и определение состава МТП

Структура посевов на планируемый год по бригаде

Состав МТП бригады

.1 ПЛАНИРОВАНИЕ МЕХАНИЗИРОВАННЫХ РАБОТ НА ЗАДАННЫЙ ПЕРИОД

(приложение. См. таблицу)

В хозяйствах составляют технологические карты на возделывание и уборку каждой с.х. культуры. В начале разрабатывают типовые карты на 100 га площади сева. Это позволяет определить затраты по каждому виду работ в расчете на 1га. По показателям затрат на 1га устанавливают планируемые затраты на площадь посева определенной культуры.

Если участки, на которых размещается данная культура, разнородная (неполивные и орошаемые малоконтурные с неровным рельефом и крупные равнинные и д.р.), следует составлять две и более технологические карты, с учетом условий производства.

При составлении карты колхозы и совхозы должны ориентироваться на имеющиеся в хозяйстве тракторы и с.х. машины, а при недостатке их - на приобретение новых, более совершенных машин. Технологические карты пересматривают и обновляют в связи с совершенствование технологии производства, появлении более производительных и экономичных машин. Формы технологических карт, применяемые в колхозах и совхозах, различны. В технологических картах для совхозов рассчитывают прямые затраты по каждой статье на всю хозяйственную площадь и на один га с.х культуры. В картах для колхозов учитывают в натуральных показателях тракторные и транспортные работы, расход эл. энергии. Суммы же затрат определяют путем денежной оценки этих показателей при калькуляции себестоимости продукции. Калькуляция составляется при разработке производственно-финансового плана хозяйства. Перед составлением технологических карт проводят подготовительную работу: определяют уровень урожайности и площадь, занятую культурами; поле севооборота и предшественники; разрабатывают мероприятия по максимальному использованию местных удобрений, проверяют наличие и качество имеющейся техники, выявляют необходимость приобретения новых машин; уточняют нормы выработки на механизированные и конно-ручные работы, нормы, характеризующие расход семян, ядохимикатов, горючего и д.р.; готовят материалы для расчета затрат по амортизации, текущему ремонту, технологическому за тракторами и с.х. машинами; определяют себестоимость тонно-километра работы автотранспорта и конце дня.

.2 ПОСТРОЕНИЕ ГРАФИКОВ МАШИНОИСПОЛЬЗОВАНИЯ ИЛИ ГРАФИКОВ ЗАГРУЗКИ

(приложение. См. график )

Технологические карты позволяют определить потребность хозяйства или его производственных участков в с.х. технике. Обычно потребность хозяйства в тракторах и других машинах определяют по наиболее напряженному периоду года. Для этого составляют графики потребности и использования основных средств. Их можно составлять одновременно с расчетами потребности в тракторах и машинах при разработке технологических карт или после их составления.

В первом случае запись производят по каждому виду работы при составлении технологических карт по мере расчета потребности в технике. Во втором случае предварительно составляют таблицу, в которую из технологических карт выписывают все работы, выполняемые одноименными марками тракторов, указывают календарные сроки их выполнения и ежедневную потребность в тракторах. На основании подсобных таблиц составляют графики потребности тракторов по каждой марке. Графики составляют по дням, пятидневкам или декадам. В период наибольшего напряжения работ их следует вести по дням. По горизонтальной линии в виде равных отрезков, откладывают календарное время выполнения рабочих процессов. Число отрезков должно быть равно числу дней или пятидневок в планируемом периоде. По вертикальной линии откладывают количество тракторов. Линию делят на равные отрезки, означающие количество единиц (факторов). Число отрезков должно быть равно или несколько больше числа имеющихся в хозяйстве тракторов данной марки. Каждый рабочий процесс из технологической карты изображается на графике прямоугольником, у которого одна сторона означает время выполнения работ, другая - количество тракторов, необходимое для ее выполнения. Местоположение и ширина прямоугольника на графике должны соответствовать времени проведения работы и числу дней, высота - количество тракторов, необходимых для выполнения работы. Если графическую запись ведут непосредственно при составлении технологических карт, в прямоугольнике проставляют в виде дроби две цифры: в числителе указывают номер технологической карты, в знаменателе порядковый номер названия работы. Если график составляют на основе подсобных страниц, в прямоугольнике записывают цифры, показывающие порядковый номер данной работы в таблице.

.3 РАСЧЕТ КОЛИЧЕСТВА ТРАКТОРОВ И СХМ ДЛЯ КОМПЛЕКТОВАНИЯ БРИГАДЫ

Расчет проводится для определения необходимого количества агрегатов комплектования бригады. Если возникнут проблемы с недостатком техники, то придется приобрести новую, взять в аренду, либо заменить другой. Также могут возникнуть проблемы с большим количеством техники, тогда ее можно отправить на другие работы или сдать в аренду. Чтобы проще было во всем этом разобраться, необходимо построить таблицу подразделения в СХМ и тракторах.

Из этой таблицы можно сделать вывод, что большое количество техники недостает, поэтому приходится брать в аренду. Но, несмотря на это, некоторую технику, которая более необходима и недорогая по цене можно купить, а ту которая по цене велика и мало используется выгоднее взять в аренду у другого предприятия.

4. ЭКОНОМИЧЕСКАЯ ЧАСТЬ. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ КАРТЫ, ОПРЕДЕЛЕНИЕ СЕБИСТОИМОСТИ 1 ГА ВЫПОЛНЕННОЙ РАБОТЫ

(см. приложение)

Операционно-технологическая карта представляет собой комплекс требований для выполнения определенной операции. Она составляется агрономом или другим руководящим звеном. Чаще всего пунктами технологической карты становятся операционные технологии: условия работы, агротехнические требования, подготовка агрегатов, подготовка поля, организация работы агрегатов, контроль качества работы, требования по охране труда и технике безопасности, технико-экономические показатели и т. д. Для каждой операции могут быть дополнены другие, необходимые операции. На базе имеющихся типовых зональных операционных технологий разрабатываются в каждом хозяйстве местные операционные технологии для каждого конкретного поля и конкретной операции в виде соответствующих операционных карт по приведенной выше форме, которые должны вручать перед началом работы трактористу или любому другому исполнителю.

Экономическая часть

4.1 Определение себестоимости 1 га выполненной работы

Удельные эксплуатационные затраты на использование машинных агрегатов, отношение к единице выполненной работы, включают сумму амортизационных отчислений по всем элементам агрегата, сумму затрат на текущий ремонт и техническое обслуживание по всем элементам агрегата, затраты на основное и пусковое топливо и смазочные материалы, затраты на заработную плату механизаторам и вспомогательным рабочим, обслуживающим агрегат, затраты на вспомогательные работы (подвоз топлива, воды, семян, отвоз урожая и массы от комбайна и др.).

О = ∑Sа+∑SРТХ+SТСМ+SЗП+SВ

Расчет амортизационных отчислений по агрегату.

Амортизационные отчисления по агрегату на реновацию и капитальный ремонт.

∑Sа = SАТ+SАМ

Амортизационные отчисления на реновацию и капитальный ремонт трактора определяется по формуле:

SАТ= ( а̸ + а̸̸)*ЦСТ / 100Тr*WЧ,

Где а̸, а̸̸ - нормы годовых амортизационных отчислений, соответственно, на реновацию и капитальный ремонт трактора.

ЦCТ - условная цена трактора с НДС с учетом предпродажной наценки.

Тr - количество часов работы трактора в течение года.

WЧ - часовая техническая производительность агрегата.

SАТ =((10,0+5,0)*640000)/(100*1200*1,95) =41 руб./га

Амортизационные отчисления на реновацию сеялки зерновой определяется:

АМ = а̸ * ЦCМ / 100Тr * WЧ

где а̸ - норма годовых амортизационных отчислений на реновацию с.х. машин.

ЦCМ - условная цена сеялки СЗТ-3,6 с НДС с учетом предпродажной наценки. Тr- нормативная годовая загрузка сеялки.

SАМ =(12,5*306000)/(100*160*1,95) =122,6 руб./га

Амортизационные затраты по агрегату составят:

∑Sа = SАТ+SАМ =41+122,6 = 163,6 руб./га

Расчет затрат на текущий ремонт и ТО по агрегату.

Удельные затраты на текущий ремонт и техническое обслуживание, включая хранение, по всем элементам агрегата.

∑SРТХ = SРТХ.Т+SРТХ.М

где SРТХ.Т, SРТХ.М расходы соответственно на текущий ремонт и ТО трактора, одной с.х. машины агрегата.

Расходы на текущий ремонт и ТО трактора определяются по формуле:

РТХ.Т = (аР *аТО)* ЦСТ/ 100Тr * WЧ

где     аР, аТО нормы годовых отчислений на текущий ремонт и ТО трактора

SРТХ.Т =22*640000/100*1200*1,95 =60,1 руб./га

SРТХ.М =18*306000/100*160*1,95 =176,5 руб./га

∑SРТХ = 60,1+176,5 = 236,6 руб./га

Затраты на текущий ремонт и ТО, включая хранение по агрегату, составят:

∑SРТХ = SРТХ.Т + SРТХ.М =236,6 руб./га

Расчет затрат на топливо и смазочные материалы.

Удельные затраты на топливо и смазочные материалы определяют:

SТСМ = gГА *ЦТК

где gГА = 4,7 кг/га. - погектарный расход топлива на данной работе

ЦТК =21,50 руб./кг. - комплексная цена 1 кг топлива для хозяйства, эта цена включает расходы на основное и пусковое топливо, а также на смазочные материалы.

SТСМ = 4,5*21,50 =96,75 руб./га

Расчет затрат на заработную плату персоналу, обслуживающему МТА.

Удельные затраты на заработную плату персонала, обслуживающего агрегат, определяют по формуле:

ЗП = (SОЗ + SДОП)*q/ WСМ

где SОЗ основная заработная плата трактористу-машинисту за сменную норму.

ОЗ =n1*£1 = SОЗ =1*360,03, =360,03

где n1 - число рабочих, обслуживающих МТА, чел.

£1 - дневная тарифная ставка за сменную норму, руб.

SДОП - надбавки классность тракториста-машиниста, в среднем 40%.

q - единый соц. налог, учитывающий начисления на зарплату = 1,385.

ЗП = (SОЗ + SДОП)*q/ WСМ =

ЗП = (360,03+144)*1,385/13,51=51,67

Затраты денежных средств на единицу выполненной работы составят:

SО = 163,6 +236,6 + 96,75 + 51,67 = 521,62 руб./га.

Список Используемой литературы

1.  А.Ю. Григоренко "Теория эксплуатации cVx машин", М, "Советская Россия", 1987.

2. Г.Л. Курбатов, Э.Д.Фролов, И.Я.Фроянов "Агрегаты современного с\х производства", "Лениздат",1988.

3. К. Каутский "Происхождение современной обработки почвы", М., "Издательство технической литературы", 1990.

4.  Н.В. Рябушкин, Г.И. 1Дарегородцев "Эксплуатация МТП", М., "Издательство Технической литературы", 1988.

5.       Г. Ярмолкевич «Пособие для выполнения курсового проекта», 2005.

График загрузки тракторов МТЗ-80 в осенний период

Xэ Ws

 900

17

 800

15

 700

13

 600

11

 500

9

 400

7

 300

5

 200

3

 100

1

 0к
