Оценка выбросов загрязняющих веществ на предприятия ОАО 'РЖД' ВП 310 Партизанск
Введение
Железнодорожный транспорт по объему
грузовых перевозок занимает первое место среди других видов транспорта, а по
объему перевозок пассажиров второе место после автомобильного транспорта.
Несмотря на то, что железнодорожный транспорт оказывает наименьшее негативное
воздействие, особенно по сравнению с автомобильным транспортом, его доля в
загрязнении окружающей природной среды остается высокой. Это происходит в
результате выброса вредных веществ, как от подвижного состава, так и от
многочисленных производственных и подсобных предприятий, обслуживающих
перевозочный процесс. При этом происходит существенное загрязнение атмосферного
воздуха, воды и почвы. Кроме того, железнодорожный транспорт оказывает
негативное влияние за счет повышенного шума, наличия излучений и теплового
загрязнения среды обитания человека.
Цель данной работы оценка выбросов
загрязняющих веществ на предприятия ОАО «РЖД» ВП 310 Партизанск
Для достижения поставленной цели
выполнялись следующие задачи:
Количественная и
качественная оценка выбросов загрязняющих веществ.
Общая оценка выбросов
загрязняющих веществ.
Оценка воздействия
загрязняющих веществ на человека.
Исследования
Для решения поставленных задач были
проведены следующие исследования:
Проведена общая оценка выбросов
загрязняющих веществ.
Проведена количественная и
качественная оценка предельно допустимых выбросов загрязняющих веществ в
атмосферный воздух.
Проведена оценка воздействия
загрязняющих веществ на человека.
Проведен расчет загрязнения
атмосферы источниками выбросов предприятия промышленного железнодорожного
транспорта
Выполненное исследование может
использоваться для изучения изменения выбросов загрязняющих веществ и на
основании этого можно уменьшить количество выбросов ОАО «РЖД» ВП 310
Партизанск.
1. Характеристика предприятия
ОАО «РЖД» ВП 310 Партизанск это -
специальное формирование ОАО "РЖД", предназначенное для ликвидации
последствий сходов с рельсов подвижного состава, а также оказания помощи в
пределах своих тактико-технических возможностей при ликвидации последствий
происшествий природного и техногенного характера.
Восстановительный поезд является
подразделением, находящимся на финансово-хозяйственном обслуживании отделения
железной дороги (линейно-приписной штат).
Восстановительный поезд не имеет
отдельного баланса, расчетного или текущего счета. Все технические средства,
железнодорожный подвижной состав, здания и сооружения восстановительного поезда
находятся на балансе железной дороги - филиала ОАО "РЖД".
Данное предприятие находится в г.
Партизанск, который расположен в долине реки Партизанская, в 40 километрах
севернее Находки, в 95 км восточнее Владивостока. Ближайшие жилые дома
находятся на расстоянии 100 м.
На данной территории находятся:
Отапливаемые боксы под
автотранспорт. (№1,№2)
Трактор Т-11 ЯБЛ, Трактор Т-330,
Трактор Т-35 ЯБР
Грейферный кран, кран ЕДК-1000/4 с
подкрановой платформой, кран ЕДК-300/5
Тягач БТС- 4 330545
Генератор (дизельный)
Тепловоз
2. Выбросы
Выбросы загрязняющих веществ в
атмосферу, представляют собой, в основном, летучие газообразные химические
вещества. Как показывают результаты экологических исследований, выбросы в
атмосферу, ее загрязнение, являются одними из самых мощных и постоянных
факторов негативного воздействия на человека и окружающую его природную среду.
И в этом нет ничего удивительного. Промышленные предприятия, бытовые котельные,
а также автомобильный и железнодорожный транспорт, выбрасывающие ежедневно в
приземную атмосферу огромное количество ядовитых выхлопов, что приводит к
постоянно растущему накоплению в атмосфере углекислого газа, являются
сильнейшим загрязнителем окружающей среды. Естественно, наибольшее количество
выбросов загрязняющих веществ в атмосферу происходит в больших городах.
Жестокую плату за выбросы
загрязняющих веществ, как правило, приходится платить, людям, находящимся в
эпицентре районов, в котором расположены источники выбросов. Это, в первую
очередь, промышленные районы, в которых сосредоточены заводы, фабрики и т.д.
Выбросы в атмосферу, загрязняя воздух, могут привести к расстройству
центральной нервной системы, раку легких, кожи и горла, аллергическим и
различным респираторным заболеваниям, к отклонениям у новорожденных детей и
многим другим болезням, которые могут появиться в зависимости от вида вредных
веществ находящихся в воздухе.
В данной работе мы проводим оценку
выбросов загрязняющих веществ на примере предприятия ОАО «РЖД» ВП 310
Партизанск. Как видим из таблицы №1 в атмосферу поступает 24 вредных вещества.
Таблица №1- Перечень загрязняющих
веществ, выбрасываемых в атмосферу
Код в-ва
|
Наименование
|
Использ. критерий
|
Значение критерия
|
Класс опасности
|
Суммарный выброс вещества
|
|
|
|
мг/м3
|
|
г/с
|
т/год
|
0123
|
диЖелезо триоксид
|
ПДК с/с
|
0,04000
|
3
|
0,0008060
|
0,000337
|
0143
|
Марганец
|
ПДК м/р
|
0,01000
|
2
|
0,0000896
|
0,000037
|
0301
|
Азота диоксид
|
ПДК м/р
|
0,20000
|
3
|
0,0771778
|
1,547542
|
0304
|
Азот (II) оксид
|
ПДК м/р
|
0,40000
|
3
|
0,0153841
|
0,282889
|
0322
|
Серная кислота
|
ПДК м/р
|
0,30000
|
2
|
0,0000095
|
0,000004
|
0328
|
Сажа
|
ПДК м/р
|
0,15000
|
3
|
0,0000556
|
0,021747
|
0330
|
Ангидрид сернистый
|
ПДК м/р
|
0,50000
|
3
|
0,0152584
|
0,224932
|
0333
|
Сероводород
|
ПДК м/р
|
0,00800
|
2
|
0,0000106
|
0,000001
|
0337
|
Углерод оксид
|
ПДК м/р
|
5,00000
|
4
|
0,1582072
|
1,342885
|
0342
|
Фториды газообразные
|
ПДК м/р
|
0,02000
|
2
|
0,0000651
|
0,000027
|
0616
|
Ксилол
|
ПДК м/р
|
0,20000
|
3
|
0,0036458
|
0,025313
|
0621
|
Толуол
|
ПДК м/р
|
0,60000
|
3
|
0,0014340
|
0,009293
|
0703
|
3,4-Бензпирен
|
ПДК с/с
|
0,00000
|
1
|
0,0000000
|
0,000000
|
1042
|
Спирт н-бутиловый
|
ПДК м/р
|
0,10000
|
3
|
0,0002674
|
0,001733
|
1119
|
2-Этоксиэтанол
|
ОБУВ
|
0,70000
|
|
0,0007361
|
0,004770
|
1210
|
Бутилацетат
|
ПДК м/р
|
0,10000
|
4
|
0,0010347
|
0,006705
|
1325
|
Формальдегид
|
ПДК м/р
|
0,03500
|
2
|
0,0000000
|
0,001520
|
2704
|
Бензин
|
ПДК м/р
|
5,00000
|
4
|
0,0090926
|
0,003815
|
2732
|
Керосин
|
ОБУВ
|
1,20000
|
|
0,0001667
|
0,256950
|
2752
|
Уайт-спирит
|
ОБУВ
|
1,00000
|
|
0,0036458
|
0,025313
|
2754
|
Углеводороды предельные C12-C19
|
ПДК м/р
|
1,00000
|
4
|
0,0037574
|
0,000291
|
2902
|
Взвешенные вещества
|
ПДК м/р
|
0,50000
|
3
|
0,0106944
|
0,074250
|
2908
|
Пыль неорганическая: 70-20% SiO2
|
ПДК м/р
|
0,30000
|
3
|
0,2251343
|
0,248767
|
2909
|
Пыль неорганическая: до 20% SiO2
|
ПДК м/р
|
0,50000
|
3
|
0,0000008
|
0,000018
|
В том числе: 7 твердых веществ, что
составляет- 8,5%, и 17 газообразных и жидких веществ- 91,5%

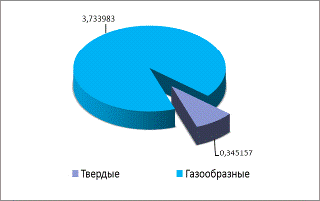

Рисунок №2- Процентное соотношение
выбросов твердых и газообразных веществ выбрасываемых в атмосферу
Год достижения нормативов ПДВ- 2012
г.
На территории данного предприятия
учтено 10 источников выбросов вредных веществ в атмосферу (таблица №2). Расчеты
выполнены на зимний и летний периоды года. На зимний период учтено 6 источников
выбросов вредных веществ в атмосферу (3 - организованные, 3 -
неорганизованные). На летний период учтено 10 источников выбросов вредных
веществ в атмосферу (7 - неорганизованные, 3 - организованные).
Валовый выброс вредных веществ
составляет 4,079139 т/год.
Таблица №2- Источники выбросов
вредных веществ
Источники
|
Общие выбросы
|
промышленные тепловозы
|
1,111446
|
Рейсирование дорожной техники
|
0,18215
|
Покраска
|
0,147377
|
Дизель генераторы
|
0,11794607
|
Гараж 1
|
0,020257
|
Гараж 2
|
0,015972
|
Кран
|
0,002177
|
Сварка
|
0,000401
|
Заправка
|
0,000292
|
Аккумуляторы
|
0,000004
|
2.1 Твердые выбросы
.1.1 Отопление подвижного состава
Котельная - отсутствует, здания и
сооружения на территории ВП-310 отапливаются централизованно.
Самостоятельно отапливаются 2 пассажирских
вагона и рефрижераторная секция в отопительный период на территории ВП 310
топятся углем. Расход 60 т/год на 3 вагона. Выброс вредных загрязняющих веществ
осуществляется через 3 трубы. В каждом вагоне по одной трубе (Н=4,5 м, d=0,3
м). Подача топлива в печки производится вручную.
Рисунок №3 Перечень загрязняющих
твердых веществ выбрасываемых вагонами
.1.2 Доставка угля
Доставка угля осуществляется
грейферным краном грузоподъемностью до 10 т. При выезде и въезде на территорию
склада угля в атмосферу не организованно (ист. № 104) поступают вредные
вещества: сажа.
При ссыпании на склада угля в
атмосферу поступают вредные вещества: неорганическая пыль.
2.1.3 Склад угля
Склад угля S = 8м2 (размером 2 * 4
м) закрыт с 4-х сторон бетонными блоками и бетонным забором. При разгрузке и
хранении топлива на складе в результате сдувания в атмосферу не организованно
поступает неорганическая пыль (ист. № 106).
Как видно из таблицы №3 при сжигании
и складировании угля, в атмосферу (организованно ист. №101, 102, 103; н/о ист.
№ 104,105,106) поступают вредные вещества.
Таблица №3- Перечень загрязняющих
твердых веществ, выбрасываемых в атмосферу
Код в-ва
|
Наименование
|
Исполь. критерий
|
Значение критерия, мг/м3
|
Класс опасности
|
Суммарный выброс вещества т/год
|
0123
|
Железа оксид
|
ПДК с/с
|
0,04
|
3
|
0,000337
|
0143
|
Марганец
|
ПДК м/р
|
0,01
|
2
|
0,000037
|
0328
|
Сажа
|
ПДК м/р
|
0,15
|
3
|
0,021747
|
0703
|
3,4-Бензпирен
|
ПДК с/с
|
0,00000
|
1
|
0,000000
|
2902
|
Взвешенные вещества
|
ПДК м/р
|
0,50
|
3
|
0,074250
|
2908
|
Пыль неорганическая
|
ПДК м/р
|
0,30
|
3
|
0,248767
|
2909
|
Пыль неорганическая
|
ПДК м/р
|
0,50
|
3
|
0,000018
|
Из рисунка №4 видно, что наибольший
вклад в загрязнение атмосферы вносят: пыль неорганическая, взвешенные вещества
и сажа. Их общая сумма выбросов составляет 99,89%
Рисунок №4 - Перечень загрязняющих
твердых веществ
.2 Газообразные выбросы
Что касается газообразных выбросов,
то, как видно из рисунка №5, максимальная доля приходится на 5 веществ: Азота
диоксида, углерод оксид, азот (II), керосин и сера диоксид что в сумме
составляет 99 % от общих выбросов, а доля остальных веществ не значительна. К
этим веществам относятся: Ксилол и уайт-спирит- 1%; фториды газообразные,
бутилацетат, толуол, 2-этоксиэтанол, спирт н-бутиловый, формальдегид,
углеводороды предельные, сероводород, бензпирен- 0%

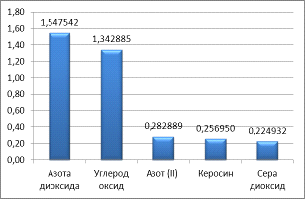

Рисунок №5- Перечень загрязняющих
газообразных веществ
Так же как и с выбросами твердых
загрязняющих веществ, при сжигании угля в атмосферу организованно (ист. №101,
102, 103) поступают вредные вещества: диоксид азота, азот (II), оксид углерода,
серы диоксид. При выезде и въезде на территорию склада угля в атмосферу
неорганизованно (ист. № 104) поступают вредные вещества: пары керосина, диоксид
азота, азот (II), диоксид серы.
.2.1 Гараж
На балансе предприятия числится
автотранспорт.
Таблица №4- Перечень автотранспорта
Марка а/т средства
|
Кол-во, шт.
|
Объем двигателя, л
|
Вид топлива
|
Страна-производитель
|
УАЗ-2206
|
1
|
2,4
|
Б
|
Россия
|
ГАЗ3110(Волга)
|
1
|
2,4
|
Б
|
Россия
|
ГАЗ - 66
|
1
|
4,5
|
Б
|
Россия
|
ГАЗ - 3307
|
1
|
4,5
|
Б
|
Россия
|
УАЗ-3151905
|
1
|
2,7
|
Б
|
Россия
|
Машины паркуются в отапливаемых
боксах №1 и №2. Номер источника выбросов вредных загрязняющих веществ
соответствует конкретным воротам, через которые въезжает и выезжает конкретный
автотранспорт, т.к. каждая машина паркуется в отдельном боксе. Вентиляция в
боксах - естественная через ворота.
В боксе № 1 паркуются УАЗ-2206, ГАЗ
-3110 (Волга), ГАЗ - 66. При прогреве двигателей, выезде и въезде из бокса
гаража автотранспорта в атмосферу неорганизованно через ворота (высота ворот
3,5 м и ширина 3,0 м) (ист. №107) поступают вредные вещества 5. Как видно из
рисунка №6, больше всего приходиться на углерод оксид и бензин, остальные
вещества не значительны.

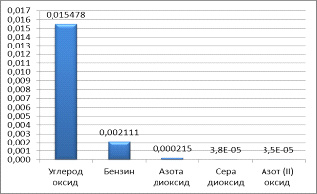

Рисунок №6- Перечень загрязняющих
газообразных веществ в боксе №1
В боксе № 2 паркуются УАЗ-3151905,
ГАЗ -3307. При прогреве двигателей, выезде и въезде из бокса гаража
автотранспорта в атмосферу не организованно через ворота (высота ворот 3,5 м и
ширина 3,0 м) (ист. №108) поступают вредные вещества 5. Как видно из рисунка
№7, больше всего так же как и в боксе №1 приходиться на углерод оксид и бензин.

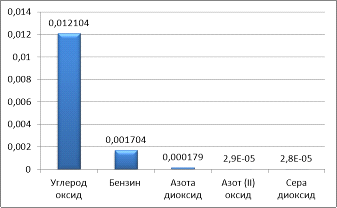

Рисунок №7- Перечень загрязняющих
газообразных веществ в боксе №2
Гараж отапливаемый. Протяженность
внутреннего проезда от въездных ворот до гаража 10м.
2.2.2 Вагон-электростанция
В составе восстановительного поезда
имеется вагон-электростанция, которая используется для обеспечения подвижного
состава восстановительного поезда технических средств электрической энергии в
процессе работы ВП вне базы отстоя.
В вагоне электростанции -
установлены 2 дизель-генератора мощностью 75 кВт каждый со встроенными
расходным топливным баком емкостью на 250 литров каждый. За год расходуется
0,206 т дизельного топлива на один дизель-генератор. Дизель-генераторы работают
поочередно. Время работы - 10 ч/год.
В процессе работы ДЭС в атмосферу
неорганизованно через оконные проемы (ист. №112, 113 Н = 4,5 м d = 0,3 м Т = 18
С, W= 1.5 м/с) поступают вредные вещества: оксид углерода, диоксид азота, азот
(II).

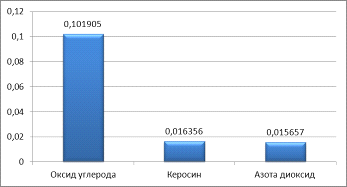

Рисунок №8- Перечень загрязняющих
газообразных веществ в вагон-электростанции
.2.3 Рейсирование дорожной техники
на линии
К месту аварии или схода подвижного
состава доставляется дорожная техника на платформе с тягачом БТС -4 330545.
На ж/д платформах, которые не
являются самоходными, базируется дорожная техника, на ж/д путях - краны.
Транспортная техника используются при восстановительных работах на линии.
Среднее время работы техники в день - 1 час.
Таблица №5- Перечень техники
Марка техники
|
Кол-во ед.
|
Мощность двигателя, кВт
|
Время работы, ч/год
|
Трактор Т-11 ЯБЛ (гусенечный)
|
1
|
127
|
80
|
Трактор Т-330 (гусенечный)
|
1
|
368
|
30
|
Трактор Т-35 ЯБР (гусеничный)
|
1
|
382
|
30
|
Кран ЕДК-1000/4 с подкрановой платформой
|
1
|
150
|
80
|
Кран ЕДК-300/5
|
1
|
75
|
210
|
Краны являются дизель-электрическими,
работают от дизель-генератора. Расход дизельного топлива на кран ЕДК-1000/4
составляет 2 т, на кран ЕДК 300/5 составляет 2,5 т.
При рейсировании дорожной техники на
месте аварии в атмосферу неорганизованно (ист. №114) поступают вредные вещества:
оксид углерода, диоксид азота, азот (II), пары керосина, серы диоксид. Как
видно из рисунка №9 большую часть оказывают: оксид углерода, керосин и азот
диоксида, у остальных веществ значения не значительны.
Рисунок №9- Перечень загрязняющих
газообразных веществ при рейсировании дорожной техники
Марка дизель - генератора ЕДК 1000/4
= 12VD14.5SVL, марка дизель-генератора ЕДК 300/5=6VD14.5/12-1SRL.
Дизель-генераторы установлены в корпусах кранов. Топливные баки также
расположены в корпусах кранов. Емкость топливного бака крана ЕДК 1000/4=500л =
0,412 т дизельного топлива, а ЕДК 300/5=700л. = 0,578 т дизельного топлива.
Объем тонны дизтоплива равен 1212.12
литров, при 20ºС,
следовательно вес 500 л. в тоннах определяется следующим расчетом:
л / 1212,12 л = 0,412 т
Вес 700 л. в тоннах определяется
следующим расчетом:
л / 1212,12 л = 0,578
.2.4 Рейсирование тепловоза
Выдвижение транспортной техники
осуществляется с помощью тепловоза.
При въезде и выезде тепловоза при прогреве
двигателей в атмосферу организованно (ист. № 116 Н=4.8 м; d=0,25 м) поступают
вредные вещества: оксид углерода, пары керосина, диоксид азота, азот (II).

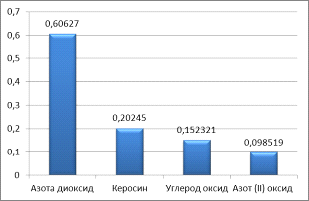

Рисунок №10- Перечень загрязняющих
газообразных веществ при Рейсирование тепловоза
3. Классы опасности
В целом, говоря о выбросах,
необходимо отметить, что в атмосферу выбрасываются вещества всех классов
опасности (1,2,3 и 4) включая вещества (керосин, 2-этоксиэтанол, уайт-спирит),

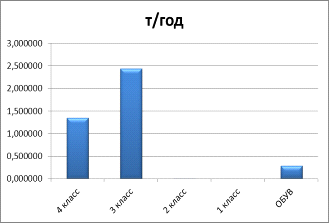

для которых установлен ОБУВ. Как видим из рисунка №11, большая часть веществ
принадлежит третьему классу опасности (11 веществ- 60%).
Рисунок №11
Из всех классов- 1 класс приносит
наибольший вред атмосфере. Степень вредного воздействия очень высок. Но как
видно из рисунка № его часть не значительна (бензпирен- 0,000000). Мы его
учитывать не будем.
.1 Второй класс опасности
Ко второму классу опасности
относятся 5 вредных веществ, как видно из рисунка №12 наибольший выброс
приходится на формальдегиду 95,7%
Суммарный выброс составляет 0,001520
т/год.
Рисунок №12
.2 Третий класс опасности
Третий класс опасности содержит 11
вредных веществ. Как видно из таблицы №6 эти 4-е вещества вносят наибольший
вклад. В сумме они составляют 94,6% от общей суммы выбросов третьего класса.
Таблица №6
Пыль неорганическая
|
0,248767
|
Азота диоксида
|
1,547542
|
Азот (II)
|
0,282889
|
Сера диоксид
|
0,224932
|

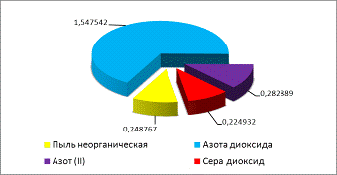

Рисунок №13
3.3 Четвертый класс опасности
К четвертому классу опасности
относятся 4-е загрязняющих вещества, как видно из рисунка №14 наибольший вклад
вносит углерод оксид, что составляет 99,2 % от общей суммы загрязняющих веществ
4-го класса.
Рисунок №14

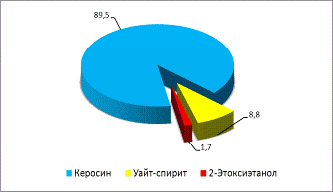

.4 (ОБУВ) Ориентировочно безопасный
уровень воздействия загрязняющего атмосферу вещества
Всего три вещества, для которых
установлен обув, как видно из рисунка №15 наибольший вклад вносят керосин и
уайт-спирит. Их общая сумма составляет 98,3% от общей суммы загрязняющих
веществ.
Рисунок №15
4. Проведение расчетов и определение
нормативов ПДВ
Расчет концентраций загрязняющих
примесей выполнен для одного прямоугольного участка местности в “городской”
системе координат. Координаты источников выбросов приняты по карте-схеме
предприятия с нанесением источников выбросов в “заводской” системе координат.
Точка привязки "заводской" системы координат к “городской” системе -
А с координатами (0; 0). За центр расчетного прямоугольника с координатами (0;
0) размером 1 500 м х 1 500 м взят правый южный угол гаражного бокса, шаг
расчетной сетки по горизонтали и вертикали 50 м.
Система координат условная.
Проведенными расчетами учтены:
техническая характеристика
источников, высота, диаметр, объем выбрасываемых газов;
взаимное расположение источников на
промплощадке, расположение их относительно общего начала системы условных
координат;
рельеф района, путем введения
поправки на рельеф;
скорость оседания различных веществ
в атмосфере; приняты следующие коэффициенты оседания - для газов и аэрозолей -
1;
неблагоприятные метеорологические
условия путем автоматического учета опасного направления и скоростей ветра, при
которых концентрации будут наибольшими;
суммарное действие различных
веществ: сернистого ангидрида и окислов азота и других веществ.
Угол между осью ОХ и направлением на
север 90 градусов.
Расчет произведен проведен с
перебором направлений ветра 10 градусов, со скоростью ветра - в м/с - 0,5
(штиль)
в долях ПДК
0,5
1,0
1,5
так как при штиле происходит
наибольшее загрязнение атмосферы.

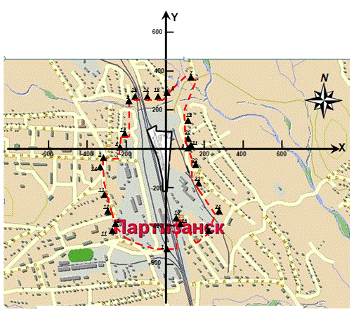

Для укрупненного анализа рассеивания
загрязняющих веществ в приземном слое атмосферы рассчитаны дополнительные
точки, принятые на границе санитарно - защитной зоны и жилой застройки.
железнодорожный транспорт
загрязнение атмосфера
Таблица №7- Контрольные точки
№
|
Коорд. X (м)
|
Коорд. Y (м)
|
Расстояние от границы предприятия (м)
|
Объект
|
1
|
0
|
-530
|
300
|
СЗЗ
|
2
|
-260
|
-380
|
300
|
СЗЗ
|
3
|
-330
|
-50
|
280
|
СЗЗ
|
4
|
-230
|
0
|
180
|
СЗЗ
|
5
|
-200
|
230
|
170
|
СЗЗ
|
6
|
0
|
280
|
200
|
СЗЗ
|
7
|
120
|
370
|
300
|
СЗЗ
|
8
|
120
|
0
|
100
|
СЗЗ
|
9
|
200
|
-410
|
300
|
СЗЗ
|
10
|
50
|
-360
|
160
|
СЗЗ
|
11
|
-280
|
-450
|
330
|
Жилой дом, ул. Фабричная, 9
|
12
|
-300
|
-330
|
300
|
Жилой дом, ул. Пушкинская, 90
|
13
|
-310
|
-250
|
300
|
Жилой дом, ул. Пушкинская, 105
|
14
|
-350
|
-80
|
300
|
Жилой дом, ул. Мирошниченко,13
|
15
|
-220
|
70
|
130
|
Жилой дом, ул. Фабричная, 20
|
16
|
-160
|
260
|
170
|
Жилой дом, ул. Бестужевская, 1в
|
17
|
-100
|
260
|
160
|
Жилой дом, ул. Бестужевская, 2
|
18
|
-50
|
260
|
150
|
Жилой дом, Станционный пер., 1
|
19
|
120
|
150
|
100
|
Жилой дом, ул. Локомотивная, 57б
|
20
|
120
|
50
|
100
|
Жилой дом, ул. Крымская, 30б
|
21
|
125
|
0
|
100
|
Жилой дом, ул. Крымская, 30а
|
22
|
150
|
-70
|
130
|
Жилой дом, ул. Деповская, 38
|
23
|
150
|
-180
|
150
|
Жилой дом, ул. Деповская, 33
|
24
|
250
|
-350
|
300
|
Жилой дом, ул. Деповская, 23
|
25
|
70
|
-390
|
180
|
Жилой дом, ул. Вокзальная, 13
|
Расчеты выполнены с учетом фоновых
концентраций при условии, что максимальные приземные концентрации ЗВ на границе
санитарно-защитной зоны и в зоне жилой застройки не превысят ПДК основных и
специфических загрязняющих веществ.
.1 Зимний период
По результатам выполненных расчетов
установлено, что в зимний период приземная концентрация веществ, приведенных в
таблице №8, составляют:
Таблица №8- Значения приземной
концентрации загрязняющих веществ на контрольных точках
Код
|
Наименование
|
Сумма Cm/ПДК
|
0328
|
Углерод (Сажа)
|
0,0018729
|
2732
|
Керосин
|
0,0007019
|
2909
|
Пыль неорганическая: до 20% SiO2
|
0,0002015
|
Расчет проводился для ЗИМЫ.
Вещества, расчет для которых не
целесообразен
Критерий целесообразности расчета
E3=0,05
т.е. не превысили 5% от
соответствующих ПДК населенных мест. Ввиду этого анализ для данных загрязняющих
веществ не проводится и изолинии рассеивания вредных веществ не строятся.
Максимальные приземные концентрации
по основным загрязняющим веществам составили:
По группам суммаций
Вещество: 6204 Азота диоксид, серы
диоксид
максимальная приземная концентрация
составляет 1,48 б/р в точке с координатами (50; 50) при направлении ветра 270о
и скорости ветра 0,70 м/с.
Вклад в данную концентрацию дают источники:
№103 - 1,48 б/р - 100,0%;
максимальные приземные концентрации
на границе С.З.З. составили 0,19 б/р в контрольных точках с координатами: к.т.
№10 (50; -360) при направлении ветра 347о и скорости ветра 10,30 м/с;
максимальные приземные концентрации на
границе селитебной зоны составили 0,21 б/р по контрольным точкам с
координатами: к.т. №23 (150; -180) - жилой дом, по адресу ул. Деповская, 33 при
направлении ветра 289о и скорости ветра 1,05 м/с.
По веществам
Расчеты поля рассеивания приводят
значения максимальных приземных концентраций в долях ПДК, но необходимо знать
конкретные значения приземных концентраций в анализируемых контрольных точках.
В связи с этим при анализе каждого конкретного вещества приводится расчет для
определения значения приземной концентрации в мг/м3 с учетом значений ПДК
конкретного вещества.
Вещество: 0304 Азот (II) оксид
(Азота оксид)
максимальная приземная концентрация
составляет 0.22 ПДКм.р (0,22 х 0,4 = 0,088 мг/м3) (ПДКм.р. = 0,4 мг/м3) в точке
с координатами (-50; 50) при направлении ветра 270о и скорости ветра 0,70 м/с.
Вклад в данную концентрацию дают
источники: №103 - 0,22 ПДК - 100,0%;
максимальные приземные концентрации
на границе С.З.З. составили 0,03 ПДКм.р = 0,012 мг/м3 (ПДКм.р. = 0,4 мг/м3) в
контрольных точках с координатами: к.т. №10 (50; -360) при направлении ветра
347о и скорости ветра 10,30 м/с; к.т. №8 (120; 0) при направлении ветра 226о и
скорости ветра 1,05 м/с;
максимальные приземные концентрации
на границе селитебной зоны составили 0,03 ПДКм.р = 0,012 мг/м3 (ПДКм.р. = 0,4
мг/м3) по контрольным точкам с координатами: к.т. №23 (150; -180) - жилой дом,
по адресу ул. Деповская, 33 при направлении ветра 289о и скорости ветра 1,05
м/с; к.т. №22 (150; -70) - жилой дом, по адресу ул. Деповская, 38 при направлении
ветра 251о и скорости ветра 1,05 м/с; к.т. №21 (125; 0) - жилой дом, по адресу
ул. Крымская, 30А при направлении ветра 227о и скорости ветра 1,05 м/с;
Вещество: 2908 Пыль неорганическая:
70-20% SiO2
максимальная приземная концентрация
составляет 12,84 ПДКм.р. - 3,852 мг/м3 (ПДКм.р. = 0,3 мг/м3) в точке с
координатами (0; -150) при направлении ветра 59о и скорости ветра 0,70 м/с.
Вклад в данную концентрацию дают
источники: №101 - 12,84 ПДК - 100,0%;
максимальные приземные концентрации
на границе С.З.З. составили 0,59 ПДКм.р. - 0,177 мг/м3 (ПДКм.р. = 0,3 мг/м3) в
контрольных точках с координатами: к.т. №10 (50; -360) при направлении ветра
347о и скорости ветра 10,30 м/с;
максимальные приземные концентрации
на границе селитебной зоны составили 0,54 ПДКм.р. - 0,162 мг/м3 (ПДКм.р. = 0,3
мг/м3) по контрольным точкам с координатами: к.т. №23 (150; -180) - жилой дом,
по адресу ул. Деповская, 33 при направлении ветра 289о и скорости ветра 1,05
м/с.
.2 Летний период
По результатам выполненных расчетов
установлено, что в летний период приземная концентрация веществ, приведенных в
таблице №9, составляют:
Таблица №9 Значения приземной
концентрации загрязняющих веществ на контрольных точках
Код
|
Наименование
|
Сумма Cm/ПДК
|
0123
|
диЖелезо триоксид
|
0,0101812
|
0143
|
Марганец и его соединения
|
0,0452722
|
0301
|
Азота диоксид
|
0,0234193
|
0304
|
Азот (II) оксид
|
0,0019023
|
0322
|
Серная кислота
|
0,0010866
|
0330
|
Сера диоксид
|
0,0015795
|
0342
|
Фториды газообразные
|
0,0164465
|
0621
|
Метилбензол
|
0,0120760
|
1042
|
Бутан-1-ол
|
0,0135109
|
1119
|
2-Этоксиэтанол
|
0,0053133
|
2704
|
Бензин
|
0,0091884
|
2752
|
Уайт-спирит
|
0,0184211
|
6039
|
Серы диоксид и фтористый водород
|
0,0180260
|
6041
|
Серы диоксид и кислота серная
|
0,0026661
|
6204
|
Азота диоксид, серы диоксид
|
0,0156242
|
Расчет проводился для ЛЕТА.
Вещества, расчет для которых не
целесообразен
Критерий целесообразности расчета
E3=0,05
т.е. не превысили 5% от
соответствующих ПДК населенных мест. Ввиду этого анализ для данных загрязняющих
веществ не проводится и изолинии рассеивания вредных веществ не строятся.
Максимальные приземные концентрации
по основным загрязняющим веществам составили:
По группам суммаций
Вещество:6035 Сероводород,
формальдегид
максимальная приземная концентрация
составляет 0.04 б/р в точке с координатами (-50; -50) при направлении ветра 90о
и скорости ветра 0.50 м/с.
Вклад в данную концентрацию дают
источники: №115 - 0.04 б/р - 100,0%;
максимальные приземные концентрации
на границе С.З.З. составили 0,003 б/р в контрольных точках с координатами: к.т.
№8 (120; 0) при направлении ветра 252о и скорости ветра 10,30 м/с;
максимальные приземные концентрации
на границе селитебной зоны составили 0,003 б/р по контрольным точкам с
координатами: к.т. №21 (125; 0) - - жилой дом, по адресу ул. Крымская, 30А при
направлении ветра 227о и скорости ветра 1,05 м/с.
Вещество:6043 Серы диоксид и
сероводород
максимальная приземная концентрация
составляет 0.04 б/р в точке с координатами (-50; -50) при направлении ветра 90о
и скорости ветра 0.50 м/с.
Вклад в данную концентрацию дают
источники: №115 - 0.04 б/р - 100,0%;
максимальные приземные концентрации
на границе С.З.З. составили 0,003 б/р в контрольных точках с координатами: к.т.
№8 (120; 0) при направлении ветра 252о и скорости ветра 10,30 м/с;
максимальные приземные концентрации
на границе селитебной зоны составили 0,003 б/р по контрольным точкам с
координатами: к.т. №21 (125; 0) - - жилой дом, по адресу ул. Крымская, 30А при
направлении ветра 227о и скорости ветра 1,05 м/с.
По веществам
Вещество: 0333 Дигидросульфид
(Сероводород)
максимальная приземная концентрация
составляет 0.04 ПДК - 0,00032 мг/м3 (ПДКм.р. = 0,008 мг/м3) в точке с
координатами (-50; -50) при направлении ветра 90о и скорости ветра 0.50 м/с.
Вклад в данную концентрацию дают
источники: №115 - 0.04 ПДК - 100,0%;
максимальные приземные концентрации
на границе С.З.З. составили 0,003 ПДКм.р. - 0,000024 мг/м3 (ПДКм.р. = 0,008
мг/м3) в контрольных точках с координатами: к.т. №8 (-120; 0) при направлении
ветра 252о и скорости ветра 10,30 м/с;
максимальные приземные концентрации
на границе селитебной зоны составили 0,003 ПДКм.р. - 0,000024 мг/м3 (ПДКм.р. =
0,008 мг/м3) по контрольным точкам с координатами: к.т. №21 (125; 0) - жилой
дом, по адресу ул. Крымская, 30А при направлении ветра 253о и скорости ветра
10,30 м/с.
Вещество: 0337 Углерод оксид
максимальная приземная концентрация
составляет 0.02 ПДКм.р = 0,5 мг/м3 (ПДКм.р. = 5,0 мг/м3) в точке с координатами
(-50; 50) при направлении ветра 270о и скорости ветра 0,70 м/с.
Вклад в данную концентрацию дают
источники: №103 - 0,10 ПДК - 100,0%;
максимальные приземные концентрации
на границе С.З.З. составили 0,02 ПДКм.р = 0,1 мг/м3 (ПДКм.р. = 5,0 мг/м3) в
контрольных точках с координатами: к.т. №8 (120; 0) при направлении ветра 272о
и скорости ветра 0,75 м/с;
максимальные приземные концентрации
на границе селитебной зоны составили 0,02 ПДКм.р = 0,1 мг/м3 (ПДКм.р. = 5,0
мг/м3) по контрольным точкам с координатами: к.т. №21 (125; 0) - жилой дом, по
адресу ул. Крымская, 30А при направлении ветра 272о и скорости ветра 0,75 м/с;
к.т. №20 (120; 50) - жилой дом, по адресу ул. Крымская, 30Б при направлении
ветра 272о и скорости ветра 0,75 м/с.
Вещество: 0616 Диметилбензол
(Ксилол)
максимальная приземная концентрация
составляет 0.07 ПДК - 0,014 мг/м3 (ПДКм.р. = 0,2 мг/м3) в точке с координатами
(0; 0) при направлении ветра 200о и скорости ветра 0.50 м/с.
Вклад в данную концентрацию дают
источники: №111 - 0.07 ПДК - 100,0%;
максимальные приземные концентрации
на границе С.З.З. составили 0,02 ПДКм.р. - 0,004 мг/м3 (ПДКм.р. = 0,2 мг/м3) в
контрольных точках с координатами: к.т. №8 (120; 0) при направлении ветра 257о
и скорости ветра 0,75 м/с;
максимальные приземные концентрации
на границе селитебной зоны составили 0,02 ПДКм.р. - 0,004 мг/м3 (ПДКм.р. = 0,2
мг/м3) по контрольным точкам с координатами: к.т. №21 (125; 0) - жилой дом, по
адресу ул. Крымская, 30А при направлении ветра 258о и скорости ветра 0,75 м/с;
к.т. №20 (120; 50) - жилой дом, по адресу ул. Крымская, 30Б при направлении
ветра 239о и скорости ветра 0,75 м/с.
Вещество: 1210 Бутилацетат
максимальная приземная концентрация
составляет 0.04 ПДК - 0,004 мг/м3 (ПДКм.р. = 0,1 мг/м3) в точке с координатами
(0; 0) при направлении ветра 200о и скорости ветра 0.50 м/с.
Вклад в данную концентрацию дают
источники: №111 - 0.04 ПДК - 100,0%;
максимальные приземные концентрации
на границе С.З.З. составили 0,01 ПДКм.р. - 0,001 мг/м3 (ПДКм.р. = 0,1 мг/м3) в
контрольных точках с координатами: к.т. №8 (120; 0) при направлении ветра 257о
и скорости ветра 0,75 м/с;
максимальные приземные концентрации
на границе селитебной зоны составили 0,01 ПДКм.р. - 0,001 мг/м3 (ПДКм.р. = 0,1
мг/м3) по контрольным точкам с координатами: к.т. №21 (125; 0) - жилой дом, по
адресу ул. Крымская, 30А при направлении ветра 258о и скорости ветра 0,75 м/с;
к.т. №20 (120; 50) - жилой дом, по адресу ул. Крымская, 30Б при направлении
ветра 239о и скорости ветра 0,75 м/с; к.т. №22 (150; -70) - жилой дом, по
адресу ул. Деповская, 38 при направлении ветра 284о и скорости ветра 1,05 м/с.
максимальная приземная концентрация
составляет 0.12 ПДК - 0,12 мг/м3 (ПДКм.р. = 1,0 мг/м3) в точке с координатами
(-50; -50) при направлении ветра 90о и скорости ветра 0.50 м/с.
Вклад в данную концентрацию дают
источники: №115 - 0.12 ПДК - 100,0%;
максимальные приземные концентрации
на границе С.З.З. составили 0,0086 ПДКм.р. - 0,0086 мг/м3 (ПДКм.р. = 1,0 мг/м3)
в контрольных точках с координатами: к.т. №8 (120; 0) при направлении ветра
252о и скорости ветра 10,30 м/с;
максимальные приземные концентрации
на границе селитебной зоны составили 0,0084 ПДКм.р. - 0,0084 мг/м3 (ПДКм.р. =
1,0 мг/м3) по контрольным точкам с координатами: к.т. №21 (125; 0) - жилой дом,
по адресу ул. Крымская, 30А при направлении ветра 253о и скорости ветра 10,30
м/с.
Вещество: 2902 Взвешенные вещества
максимальная приземная концентрация
составляет 0.09 ПДК - 0,045 мг/м3 (ПДКм.р. = 0,5 мг/м3) в точке с координатами
(0; 0) при направлении ветра 200о и скорости ветра 0.50 м/с.
Вклад в данную концентрацию дают
источники: №111 - 0.09 ПДК - 100,0%;
максимальные приземные концентрации
на границе С.З.З. составили 0,03 ПДКм.р. - 0,015 мг/м3 (ПДКм.р. = 0,5 мг/м3) в
контрольных точках с координатами: к.т. №8 (120; 0) при направлении ветра 252о
и скорости ветра 10,30 м/с;
максимальные приземные концентрации
на границе селитебной зоны составили 0,03 ПДКм.р. - 0,015 мг/м3 (ПДКм.р. = 0,5
мг/м3) по контрольным точкам с координатами: к.т. №21 (125; 0) - жилой дом, по
адресу ул. Крымская, 30А при направлении ветра 258о и скорости ветра 0,75 м/с.
По проведенному выше анализу расчетов
рассеивания загрязняющих веществ в приземном слое атмосферы видно, что
максимальные приземные концентрации загрязняющих веществ по зимнему и летнему
периоду не превысили значений ПДК по каждому рассматриваемому веществу.
На основании этого, выбросы загрязняющих
веществ, выделяемые источниками предприятия, предлагается принять в качестве
нормативов ПДВ в объемах, определенных в данном проекте.
Предлагается считать выбросы по всем
веществам предельно-допустимыми с 2012 года.
Заключение
Перспектива развития предприятия
В ближайшие время расширение
производства и реконструкция не планируется.
На предприятии постоянно имеет место
мелкое изменение программы производства, не влекущее за собой изменение
технологического процесса
Обоснование полноты и достоверности
исходных данных
Исходные данные для разработки
проекта нормативов предельно - допустимых выбросов (ПДВ) представлены
предприятием.
В инвентаризации учтены источники
организованных и неорганизованных выбросов загрязняющих веществ.
Сведения о залповых и аварийных
выбросах
Залповые выбросы вредностей на
объекте отсутствуют. Возможность аварийных выбросов в атмосферу исключена и не
хранятся вещества, входящие в список сильнодействующих ядовитых веществ (СДЯВ).
Мероприятия по сокращению выбросов
загрязняющих веществ в атмосферу с целью достижения нормативов ПДВ
Дополнительные мероприятия не
предлагаются, т.к. ни по одному из выбрасываемых веществ концентрации на
границе С.З.З. и границе жилой застройки не превысили ПДК рассматриваемых
веществ.
Расчетная санитарно-защитная зона
должна быть обоснована проектом СЗЗ с расчетом рассеивания загрязнений
атмосферного воздуха и уровней физического воздействия на атмосферный воздух.
Установленная (окончательная) С.З.З. - на основании результатов натурных наблюдений
и измерений для подтверждения расчетных параметров, в соответствии с новой
редакцией СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная
классификация предприятий, сооружений и иных объектов» пункт 2.2 (Постановление
Главного государственного санитарного врача РФ от 25 сентября 2007г № 74) (с
изменениями на 09.09.2010 г. №122). Зарегистрировано в Министерстве юстиции
Российской Федерации 25 января 2008 года, регистрационный №10995.
Ближайшие жилые дома располагаются
на расстоянии 100 м.
Минимальное расстояние до ближайших
жилых домов составляет 100 м, по адресам: ул. Локомотивная, 57б, ул. Крымская,
30б и ул. Крымская, 30а, до которых С.З.З - принимается - 100 м.
Жилые дома по адресу ул. Деповская,
38 и ул. Фабричная, 20, находятся внутри СЗЗ на расстоянии 130 м от границы
предприятия для которых С.З.З - принимается - 130 м.
Жилые дома по адресу ул. Деповская,
33 и Станционный пер., 1, находятся внутри СЗЗ на расстоянии 150 м от границы
предприятия для которых С.З.З - принимается - 150 м.
Жилой дом по адресу ул.
Бестужевская, 2, находится внутри СЗЗ на расстоянии 160 м от границы
предприятия для которого С.З.З - принимается - 160 м.
Жилой дом по адресу ул.
Бестужевская, 1в, находится внутри СЗЗ на расстоянии 170 м от границы
предприятия для которого С.З.З - принимается - 170 м.
Жилой дом по адресу ул. Вокзальная,
13, находится внутри СЗЗ на расстоянии 180 м от границы предприятия для
которого С.З.З - принимается - 180 м.
Границы расчетной (предварительной)
ориентировочной санитарно-защитной зоны нанесены на ситуационную карту-схему
района размещения предприятия, СЗЗ для которого принимается ломанной линией,
рисунок №16
Рисунок №16- Санитарно-защитная зона
Предприятию необходимо разрабатывать
Проект «Организация санитарно - защитной зоны».
Мероприятия по регулированию
выбросов при неблагоприятных метеорологических условиях
Мероприятия не предлагаются, т.к.
населенный пункт, в котором находится предприятие, не обеспечивается прогнозами
по Н.М.У. /неблагоприятные метеорологические условия/.
Контроль за соблюдением нормативов
ПДВ на предприятии
После установления на предприятии
предельно-допустимых выбросов в атмосферу необходимо осуществлять контроль за
соблюдением установленных величин.
Согласно требованиям ГОСТ
17.2.3.02-78 (стр. 5, 4. Контроль за соблюдением ПДВ [ВСВ]) основными должны
быть прямые методы, использующие измерения концентрации вредных веществ и
объемов газовоздушной смеси после очистки или в местах непосредственного
выделения веществ в атмосферу.
В основу контроля за соблюдением
нормативов ПДВ на предприятии целесообразно применять инструментальное
определение величин выбросов для источников с организованными выбросами
загрязняющих веществ в атмосферу.
Контроль за соблюдением нормативов
ПДВ непосредственно на источниках включает перечень веществ, подлежащих
контролю.
Не допускается применять для
измерений загрязняющих веществ в выбросах методики, предназначенные для воздуха
рабочей зоны и атмосферного воздуха.
Не допускается применять экспресс-анализаторы
и другие экспресс-методы.
Периодичность контроля за выбросами
загрязняющих веществ в атмосферу должна быть определена соответствующей службой
на предприятии
Периодичность контроля обеспечивать
обязательно, согласно, плана - графика, по договору с организаций имеющей
область аккредитации.
Расходы материалов на все
технологические процессы не должны превышать количественные характеристики,
заложенные в расчеты при разработке проекта нормативов ПДВ.
Для контроля качества атмосферного
воздуха используются методики Росгидромета, предназначенные для определения
концентраций вредных веществ в атмосферном воздухе РД 52.04.186-89. Руководство
по контролю загрязнения атмосферы. М., 1991.
Целью производственного контроля
является обеспечение безопасности и (или) безвредности для человека и среды
обитания вредного влияния объектов производственного контроля путем должного
выполнения санитарных правил, санитарно-противоэпидемических (профилактических)
мероприятий, организации и осуществления контроля за их соблюдением.
Список литературы
1. Закон РФ "Об охране окружающей среды" №7- Ф3№ от
10.01. 2002 г. (Об охране окружающей среды (с изменениями на 18 июля 2011 года)
(редакция, действующая с 1 августа 2011 года)Об охране окружающей среды (с
изменениями на 27 декабря 2009 года))
.Федеральный закон об охране атмосферного воздуха № 96-ФЗ 4 мая
1999 года
. ГОСТ 17.23.02-78. Охрана природы. Атмосфера. Правила
установления допустимых выбросов вредных веществ промышленными предприятиями.
Методика расчета выбросов вредных (загрязняющих) веществ в
атмосферу для предприятий бытового обслуживания, Владивосток,2004 г.
. СанПиН 2.2.1/2.1.1.1200-03. Санитарно-защитные зоны и санитарная
классификация предприятий, сооружений и иных объектов.
. «Методическое пособие по расчету, нормированию и контролю
выбросов загрязняющих веществ в атмосферный воздух» С -П, 2005 г.
. РД 52.04.186-89. Руководство по контролю загрязнения атмосферы.
М., 1991.
