Проектирование локальной вычислительной сети

Постановка задачи

Целью является спроектировать локальную вычислительную сеть CSMA/CD образовательного учреждения.

Назначением проектируемой ЛВС является обеспечение связи между указанными этажами двух зданий, в которых располагается образовательное учреждение, а так же информационный обмен между классами в пределах этажа. Два здания расположены на расстоянии 100м. друг от друга. Между зданиями расположено два двухэтажных и одно одноэтажное строение. План взаимного расположения корпусов зданий изображен на рис. 1.

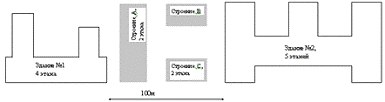

Рис 1. Взаимное расположение зданий объекта проектирования.

Помещения, в которых должны располагаться рабочие места, объединенные проектируемой ЛВС указаны в таблице 1.

Таблица 1. Перечень помещений

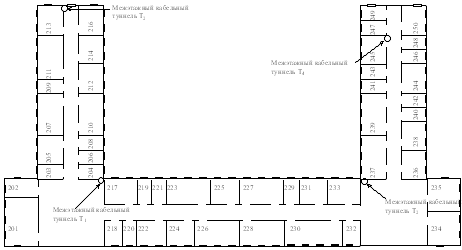

Рис 2. План 2 этажа здания №1.

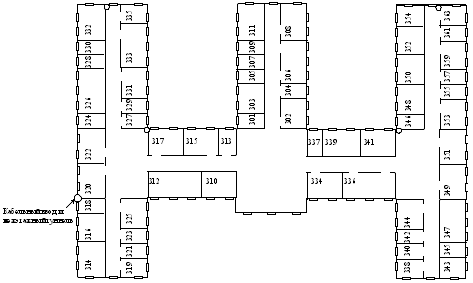

Рис 3. План 3 этажа здания №2

Помещения представленные на строительных планах имеют следующий размеры: один "оконный шаг" (ширина однооконной комнаты) - В₀=4м; глубина всех комнат (от входа к окну) - L₀=6м; ширина многооконной комнаты - В_j=В₀·m, где m - число окон, j - номер комнаты; ширина коридора - В_к=2м; высота всех помещений - Н=3м.

Рабочие станции должны подключаться к ЛВС по технологии IEEE 802.3 10/100Base T, серверное оборудование по технологии Gigabit Ethernet IEEE 802.3 1000Base T. Соседние здания должны быть соединены по технологии IEEE 802.3ab (гигабитные сети на основе оптоволоконного кабеля), способ прокладки ВОК - подземный. Рекомендуется использовать активное оборудование 3Com. Максимальное время электропитания от накопителей ИБП - 20 мин. Проектом должно быть предусмотрено выделение специальных помещений для организации рабочего места администратора сети и размещения активного оборудования ЛВС.

Сумма для реализации данного проекта составляет 260 000 рублей.

1. Описание предлагаемого проектного решения

.1 Описание схемы организации связи ЛВС

В соответствии с техническим заданием при проектировании будут использоваться следующие технологии:

·        100-мегабитный Ethernet (IEEE 802.3 100Base-T). Данная технология будет использоваться для соединения абонентов ЛВС, находящихся в одном здании. В качестве среды передачи информации будет использоваться неэкранированная витая пара 5 категории.

·        Gigabit Ethernet (IEEE 802.3ab 1000Base T). Данную технологию будем использовать для соединения сервера с ЛВС вместо технологии Gigabit Ethernet IEEE 802.3 1000Base X. Спецификация IEEE 802.3ab была предложена в 1999 году для того, чтобы обеспечить передачу данных со скоростью 1000 Мбит/сек по кабелю UTP 5 категории и при этом увеличить максимальную длину сегмента сети до 100 м.

·        IEEE 802.3ab 1000Base-SX. Данную технологию будем использовать для соединения зданий и коммутаторов внутри одного здания (расположенных далеко друг от друга), так как она позволяет соединять сегменты сети, находящиеся на расстоянии 500 м, скорость передачи 1000 Мбит/сек, для соединения используется оптоволоконный кабель 50 или 62,5 мкм.

Для организации горизонтальной подсистемы (подсистемы этого типа соответствуют этажам здания) лучше всего использовать неэкранированную витую пару 5 категории, так как она удобна для прокладки в помещениях, позволяет, передавать данные со скоростью 100 Мбит/сек. Экранированная витая пара более дорогая.

Для организации вертикальной кабельной системы, которая соединяет этажи здания будет использоваться оптоволоконный кабель, предназначенный для прокладки внутри помещений. Преимущество ВОК: передает данные на большие расстояния, не чувствителен к электромагнитным и радиочастотным помехам. Основным недостатком ВОК является его стоимость и стоимость прокладки.

Функцией подсистемы кампуса будет являться объединение в сеть подсистем двух зданий. Для вертикальной подсистемы и подсистемы кампуса будет использоваться технология 1000 Base-SX.
