Проектирование электроснабжения заготовительно-сварочного цеха
РЕСПУБЛИКА
КАЗАХСТАН
АЛМАТИНСКИЙ
ИНСТИТУТ ЭНЕРГЕТИКИ И СВЯЗИ
Кафедра
Электроснабжения Промышленных Предприятий
КУРСОВАЯ
РАБОТА
по
дисциплине: «Потребители электроэнергии и системы их питания»
на тему:
«Проектирование электроснабжения заготовительно-сварочного цеха»
Выполнила: ст.гр. ЭиАТК-08-1
Акхожин О.
Вариант 13
Приняла: Жунусова Г.С.
Алматы 2011
Содержание
Задание №1
. Исходные данные
2. Расчет электрических нагрузок заготовительно-сварочного цеха
. Расчет осветительной нагрузки
. Определение суммарной нагрузки цеха
. Выбор оборудования
. Расчет токов короткого замыкания
. Проверка оборудования по отключающей способности
Список литературы
Задание №1
Для одного из цехов промышленного предприятия, план которого приведен
ниже, произвести перечисленные мероприятия и расчеты с выбором схем и
электрооборудования электрической сети.
1. Наметить узлы питания электроприёмников станков (силовые шкафы,
распределительные шинопроводы).
2. Определить расчетные нагрузки по узлам питания и цеху в целом
методом коэффициентов использования и максимума.
3. Выбрать схему питающей и распределительной сети цеха.
. Выбрать число и мощность трансформаторов, место расположения
цеховых подстанций.
. Определить сечение проводов, кабелей и шин сети цеха.
. Произвести выбор электрической аппаратуры и рассчитать токи
плавких вставок предохранителей и уставок расцепителей автоматов.
. Начертить план силовой электрической сети цеха.
. Начертить схему силовой питающей и распределительной сетей цеха
с указанием сечения проводов, кабелей, параметров отключающей и защитной
аппаратуры и электроприёмников.
. На расчетной однолинейной схеме питающей и распределительной сети цеха
до 1 кВт указать параметры сети, защитных аппаратов, нулевого провода от КТП до
наиболее удаленного мощного электродвигателя, расчетные и пиковые токи.
. Определить трех-, двух- и однофазные токи короткого замыкания в
намеченных точках К1, К2 и К3. Принять условно мощность к.з. на высшей стороне
цеховых трансформаторов в пределах 100-150 МВА. Однофазные к.з. рассчитать
дважды: при схеме трансформатора Δ/уﻩ-11 и схеме у/уﻩ-12.
. Проверить выбранные автоматы и предохранители по отключающей
способности и чувствительности.
1.
Исходные данные
Таблица 1 Электрические нагрузки заготовительно-сварочного
цеха.
№ по плану
|
Наименование
оборудования
|
Группа
|
Установл.
мощность, кВт
|
Коэффициенты
|
|
|
|
|
КИ
|
Cosφ
|
1
|
2
|
3
|
4
|
5
|
6
|
1-5,6,9
|
Пресс холодного
выдавливания
|
А
|
11
|
0,2
|
0,65
|
7,8
|
Пресс
|
А
|
45
|
0,2
|
0,65
|
10,12,15
|
Пресс
горячештамповочный
|
А
|
11
|
0,2
|
0,65
|
11,17,19
|
Пресс фрикционный
|
А
|
7,5
|
0,2
|
0,65
|
20
|
Кран с ПВ - 25%
|
А
|
7,3
|
0,2
|
0,5
|
21
|
Аппарат
контактной сварки с ПВ-50%(кВА)
|
А
|
26,6
|
0,3
|
0,5
|
22
|
Электронно-лучевая
установка
|
А
|
50
|
0,4
|
0,7
|
23
|
Плазматрон
|
А
|
28
|
0,4
|
0,7
|
30
|
Кран с ПВ -
25%
|
А
|
7,3
|
0,2
|
0,5
|
25
|
Обдирочно-шлифовальный
|
А
|
3
|
0,2
|
0,65
|
26-29
|
Продольно-фрезерный
|
А
|
11,75
|
0,2
|
0,65
|
31-33
|
Пресс
горячештамповочный
|
А
|
75
|
0,2
|
0,65
|
24
|
Насос
|
Б
|
22
|
0,7
|
0,75
|
40,41
|
Вентилятор
|
Б
|
37
|
0,7
|
0,8
|
37-39
|
Двигатели-генераторы
высокой частоты 2500 Гц
|
Б
|
132
|
0,7
|
0,8
|
13,14,16,18
|
Электрические
печи сопротивления
|
Б
|
30
|
0,8
|
0,95
|
34-36
|
Кузнечный
индукционный нагреватель на 1500 Гц
|
Б
|
100
|
0,8
|
0,96
|
2. Расчет
электрических нагрузок заготовительно-сварочного цеха
Расчет электрических нагрузок производится в таблице 2 «Расчет нагрузок
по заготовительно-сварочному цеху». Эта
таблица является сводной как для подсчета силовых нагрузок по отдельным узлам
питания, так и для шин ТП.
В рассматриваемом заготовительно-сварочном цехе
имеются 2 мостовые краны с ПВ=25% и аппарат контактной сварки с ПВ - 50% в кВА.
Необходимо привести установленные мощности крана и сварки к ПВ=100% и кВА в
кВт:
. Для электроприемников, установленная мощность которых выражена в
киловаттах с ПВ ≠ 100%
Pн=Pуст·,
Для
крана с ПВ=40%:
Рн=
Pуст·=14,6·= 7,3 кВт
.
Для электроприемников, установленная мощность которых выражена в
киловольтамперах с ПВ ≠ 100%
Pн=Sуст··cosφн,
Для
сварочных установок с ПВ = 50% в кВА:
Pн=75··0,5 =
26,6 кВт
Все
электроприемники, присоединенные к определенному узлу питания, разбиваются на
характерные группы, имеющие одинаковый режим работы (это ЭП с одинаковыми Ки и cos). Для
каждой характерной группы указывается количество и мощность входящих в нее
электроприемников, а для многодвигательного агрегата указывается количество и
мощность входящих в него двигателей.
3. Расчет
осветительной нагрузки
Расчет осветительной нагрузки по цеху производим упрощенным методом по
удельной плотности осветительной нагрузки на квадратный метр производственных
площадей и коэффициенту спроса.
По этому методу расчетная осветительная нагрузка принимается равной средней
мощности освещения за наиболее загруженную смену и определяется по формуле:
Рpo=Кco·Руо , кВт
Qpo=tgо·Рро , квар,
где Кco = 0,85 - коэффициент спроса по активной мощности
осветительной нагрузки.
tgо
= 0,5 - коэффициент реактивной мощности, определяется по cos, cosо
= 0,9.
Руо
- установленная мощность приемников освещения по цеху, определяется по удельной
осветительной нагрузке на 1м2 поверхности пола известной
производственной площади:
Руо=о·F,
Руо=0,015·1440
= 21,06 кВт;
где
F = (48х30) м2 = 1440 м2 -
площадь производственного помещения;
= 0,015 кВт/ м2удельная расчетная мощность.
Рpo=
0,85·21,618,36 кВт
Qpo= 0,5·198,369,18 квар
4.
Определим суммарную нагрузку цеха
РpS = Рpо + Рp = 18,36+1283,4 = 1301,76 кВт;
QpS = Qpо + Qp = 9,718+927,61 = 936,79 квар;
кВА;
cos=
Кз=
Выбираем
трансформатор типа ТМ-2500-10/0,4.
|
Таблица 2 - Расчет нагрузок
по заготовительно-сварочному цеху.
|
|
|
|
|
|
|
|
|
|
|
|
|
№ по плану
|
Наименование узлов
питания и групп ЭП
|
n
|
Установленная мощность,
кВт
|
м
|
Ки
|
cosф
|
sinф
|
tgф
|
Средние мощности
|
Ки ср.взв.
|
nэ
|
Km
|
Максимальная расчетная
нагрузка
|
Iр, А
|
|
|
|
Одного ЭП
|
Суммарная
|
|
|
|
|
|
Рсм, кВт
|
Qсм, кВт
|
|
|
|
Рм, кВт
|
Qм, квар
|
Sм, кВА
|
|
|
ШРА-1 гр.А
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1-12, 15,17, 19
|
Прессы
|
15
|
7,5-45
|
222,5
|
м>3
|
0,2
|
0,65
|
0,76
|
1,17
|
44,5
|
52,026
|
|
|
|
|
|
|
|
20
|
Кран с ПВ-25%
|
1
|
7,3
|
7,3
|
|
0,2
|
0,5
|
0,866
|
1,73
|
1,46
|
2,5288
|
|
|
|
|
|
|
|
21
|
Аппарат контактной сварки
ПВ-50% (кВА)
|
1
|
26,6
|
26,6
|
|
0,3
|
0,5
|
0,866
|
1,73
|
7,98
|
13,822
|
|
|
|
|
|
|
|
22,23
|
Электронные установки
|
2
|
28-50
|
78
|
|
0,4
|
0,7
|
0,714
|
1,02
|
31,2
|
31,83
|
|
|
|
|
|
|
|
|
Итого по ШРА-1 гр.А
|
19
|
7,3-50
|
334,4
|
|
|
|
|
|
85,14
|
100,21
|
0,3
|
7,43
|
1,99
|
169,43
|
110,23
|
202,131585
|
307,10717
|
|
ШРА-1 гр.Б
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
13,14,16,18
|
Электрические печи
сопротивления
|
4
|
30
|
120
|
m<3
|
0,8
|
0,95
|
0,312
|
0,33
|
96
|
31,554
|
|
|
|
|
|
|
24
|
Насос
|
1
|
22
|
22
|
|
0,7
|
0,75
|
0,661
|
0,88
|
15,4
|
13,582
|
|
|
|
|
|
|
|
40
|
Вентилятор
|
1
|
37
|
37
|
|
0,7
|
0,8
|
0,6
|
0,75
|
25,9
|
19,425
|
|
|
|
|
|
|
|
|
Итого по ШРА-1 гр.Б
|
6
|
22-37
|
179
|
|
|
|
|
|
137,3
|
64,56
|
|
|
1
|
137,3
|
64,5601975
|
151,721156
|
230,51645
|
|
ШРА-2 гр.А
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3О
|
Кран с ПВ-25%
|
1
|
7,3
|
7,3
|
m>3
|
0,2
|
0,5
|
0,866
|
1,73
|
1,46
|
2,5288
|
|
|
|
|
|
|
|
25-29
|
Металоообр. Станки
|
5
|
3-11,75
|
50
|
|
0,2
|
0,65
|
0,76
|
1,17
|
10
|
11,691
|
|
|
|
|
|
|
|
|
Итого по ШРА-2 гр.А
|
6
|
3-11,75
|
57,3
|
|
|
|
|
|
11,46
|
14,22
|
0,2
|
2,43
|
2,6
|
29,8
|
15,6420986
|
33,6522936
|
51,12937
|
|
ШРА-2 гр.Б
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
41
|
Вентилятор
|
1
|
37
|
37
|
|
0,7
|
0,8
|
0,6
|
0,75
|
25,9
|
19,425
|
|
|
1
|
25,9
|
19,425
|
32,375
|
|
|
Итого по ШРА-2 гр.Б
|
1
|
37
|
37
|
|
|
|
|
|
25,9
|
19,425
|
|
|
1
|
25,9
|
19,425
|
32,375
|
49,188724
|
|
Итого гр.А
|
25
|
З-50
|
391,7
|
>3
|
|
|
|
|
96,6
|
114,43
|
|
|
|
199,23
|
125,872099
|
235,783879
|
358,23654
|
|
Итого гр. Б
|
7
|
22-37
|
216
|
<3
|
|
|
|
|
163,2
|
83,985
|
|
|
|
163,2
|
83,9851975
|
184,096156
|
279,70517
|
31,32,33
|
Пресс горячештамповочный
|
3
|
75
|
225
|
|
0,2
|
0,65
|
0,76
|
1,17
|
45
|
52,611
|
|
|
-
|
225
|
195,75
|
298,233235
|
453,11852
|
34,35,36
|
Кузнечный индукционный
нагреватель на 1500 Гц
|
3
|
100
|
300
|
m<3
|
0,8
|
0,96
|
0,28
|
0,29
|
240
|
70
|
|
|
1
|
300
|
225
|
375
|
569,75356
|
37-39
|
Двигатели-генераторы
высокой частоты 2500 Гц
|
3
|
132
|
396
|
|
0,7
|
0,8
|
0,6
|
0,75
|
277,2
|
207,9
|
|
|
1
|
390
|
297
|
490,213219
|
744,80193
|
|
Всего по цеху
|
41
|
|
1528,7
|
|
|
|
|
|
822
|
528,92
|
|
|
|
1277,4
|
927,607296
|
1583,32649
|
2405,6157
|
5. Выбор
оборудования

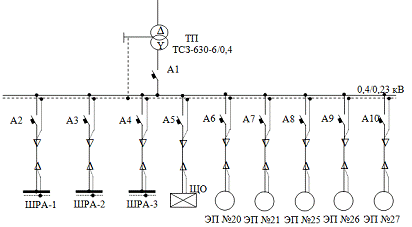

Рисунок 1 - Схема электроснабжения
Технические данные электроприемников распределенных по узлам
нагрузок.
Технические данные ЭП ШРА - 1
№ ЭП
|
Наименование
|
Рн,кВт
|
Iн,А
|
Кпуск
|
Iпуск
|
Режим работы
|
α
|
Iпуск/ α
|
|
1,2
|
Стенд для резки труб
|
32,5
|
76,06
|
4
|
304,24
|
Тяжелый
|
1,6
|
190,15
|
Авт-т
|
7,8
|
Станок
|
15,8
|
40
|
5
|
200
|
Средний
|
2
|
100
|
Пред-ль
|
9,10
|
Прессы
|
4
|
10,14
|
4
|
40,56
|
Тяжелый
|
1,6
|
25,35
|
Пред-ль
|
13
|
19,92
|
60,6
|
4
|
242,4
|
Тяжелый
|
1,6
|
151,5
|
Авт-т
|
16,17
|
Станки
|
4,12
|
10,.45
|
6
|
62,7
|
Легкий
|
2,5
|
25,08
|
Пред-ль
|
18
|
Станок
|
15,2
|
38,53
|
5
|
192,65
|
Средний
|
2
|
96,32
|
Пред-ль
|
ЭП
№ 1,2: ;
Iпуск = Kпус·Iном = 4·76,06 = 304,24 А.
Аналогично рассчитываются номинальные и пусковые токи остальных
электроприемников установленных в цехе.
Технические данные ЭП ШРА - 2
№ ЭП
|
Наименование
|
Рн,кВт
|
Iн,А
|
Кпуск
|
Iпуск
|
Режим работы
|
α
|
Iпуск/ α
|
|
3
|
Станок
|
18,5
|
46,9
|
6
|
281,4
|
Средний
|
2
|
140,7
|
Авт-т
|
4,5,6
|
Ножницы металлические
|
22
|
51,48
|
4
|
205,92
|
Тяжелый
|
1,6
|
128,7
|
Авт-т
|
11,12
|
Станок
|
18,37
|
46,57
|
6
|
279,42
|
Средний
|
2
|
139,71
|
Авт-т
|
14,15,19
|
Станок
|
15,2
|
38,53
|
6
|
231,18
|
Средний
|
2
|
115,59
|
Авт-т
|
31
|
Станок
|
4,0
|
10,14
|
6
|
60,84
|
Легкий
|
2,5
|
24,34
|
Пред-ль
|
Технические данные ЭП ШРА - 3
№ ЭП
|
Наименование
|
Рн,кВт
|
Iн,А
|
Кпуск
|
Iпуск
|
Режим работы
|
α
|
Iпуск/ α
|
|
22
|
Кран с ПВ 40%
|
19,92
|
60,6
|
4
|
242,4
|
Тяжелый
|
1,6
|
151,5
|
Авт-т
|
23,24
|
Прессы
|
7,5
|
19,01
|
4
|
76,04
|
Тяжелый
|
1,6
|
47,53
|
Пред-ль
|
28,29,30
|
Станок
|
25,09
|
58,72
|
6
|
352,32
|
Легкий
|
2,5
|
140,93
|
Авт-т
|
32,33
|
Вентиляторы
|
30
|
57,04
|
6
|
342,24
|
Легкий
|
2,5
|
136,89
|
Авт-т
|
34,36
|
Станок
|
5,5
|
13,94
|
6
|
83,64
|
Легкий
|
2,5
|
33,46
|
Пред-ль
|
35
|
Станок
|
7,5
|
19,01
|
6
|
114,06
|
Легкий
|
2,5
|
45,6
|
Пред-ль
|
Выбираются аппараты защиты и провода отходящих линий к электроприемникам
и узлам питания. Все расчеты сведем в таблицу 3.
Выбираем автомат А2, кабельную линию и тип
шинопровода ШРА-1.
Sр
ШРА-1= 77,35 кВА; Iр ШРА-1= 117,66 А;
Iкрат
= Iпуск= Iпускнаиб +SIном= 304,24 + (117,66-76,06) = 345,84 А
Выбираем шинопровод распределительный типа ШРА4-250-32-1У3:
Iншра
=250 А > Iн = 117,66 А;
Iэл
дин ст= 15 кА
Выбираем автомат марки ВА51-33
) Iном ав= 160 А > Iн = 117,66 А;
) Iном расц= 125 А > Iн = 117,66 А;
Iотс= 1250 А;
) Iсраб эл расц >1,25´ Iкрат= 1,25´345,84 = 432,3 А; 1250 А > 432,3 А
условия выполняются.
Выбираем кабель к ШРА-1: ААШв-1-(350+(125);
Iдоп=165 А > Iн = 117,66 А;
Проверим выбранное сечение по коэффициенту защиты Кз автомата,
в первой траншее от ТП до цеха уложены 5 кабелей, поэтому поправочный
коэффициент Кп=0,78, Кз1 - коэффициент защиты для
автомата с нерегулируемой характеристикой. электрический нагрузка
замыкание ток
1) условие выполняется
Выбираем автомат А3, кабельную линию и тип шинопровода
ШРА-2.
Sр ШРА-2= 73,69 кВА; Iр ШРА-2= 112,09 А;
Iкрат =Iпуск=Iпускнаиб
+SIном=281,4+(112,09-46,9)
= 346,59 А
Выбираем
шинопровод распределительный типа
ШРА4-250-32-1У3:
Iншра =250 А > Iн = 112,09 А; Iэл дин ст=
15 кА
Выбираем
автомат марки ВА51-33
)
Iном ав=
160 А > Iн = 112,09
А;
)
Iном расц=
125 А > Iн = 112,09
А;
Iотс= 1250 А;
)
Iсраб эл расц >1,25
´ Iкрат=1,25´346,59 =
433,24 А; 1250 А > 433,24 А
условия
выполняются.
Выбираем
кабель к ШРА-2: ААШв-1-(350+(125);
Iдоп=165 А > Iн = 112,09 А;
Проверим
выбранное сечение:
условие
выполняется.
Выбираем автомат А4, кабельную линию и тип шинопровода
ШРА-3.
Sр ШРА-3= 148,24 кВА; Iр ШРА-3= 225,49 А;
Iкрат =Iпуск=Iпускнаиб
+SIном=352,32+(225,49-58,72)
= 519,09 А
Выбираем
шинопровод распределительный типа
ШРА4-250-32-1У3:
Iн =250 А > 225,49 А; Iэл
дин ст= 15 кА
Выбираем
автомат марки ВА51-35
)
Iном ав=
250 А > Iн = 225,49
А;
)
Iном расц=
250 А > Iн = 225,49
А;
Iотс= 3000 А;
)
Iсраб эл расц >1,25
´ Iкрат=1,25´519,09 =
648,86 А; 3000 А > 648,86 А
условия
выполняются.
Выбираем
кабель к ШРА-2: ААШв-1-(3185+(195);
Iдоп= 345 А > Iн = 225,49 А;
проверим
выбранное сечение:
условие
выполняется.
Выбираем автомат А5, кабельную линию и тип ЩО.
Выбор
А5 к ЩО:
Автомат
марки ВА51-31-1:
)
Iн А=100 А
> Iн = 39,18
А;
)
Iн расц= 40
А > Iн = 39,18
А;
Примем
ЩО марки ЩО41-5101 - на три отходящих линий:
Iн.расц. = 48 А > Iн = 39,18 А
Выбираем
кабель к ЩО: ААШв-1-(410);
Iдоп=65 А > Iн = 39,18 А, проверим выбранное сечение:
условие
выполняется.
Выбираем автомат А6,7, кабельную линию к ЭП №20,21(Полуавтоматические сварочные установки)
Рр=70,2
кВт; Iр =177,97
А; Iпуск=533,91
А.
Выбираем
автомат марки ВА51-35
)
Iном ав=250
А > Iр = 177,97
А;
)
Iном расц=200
А > Iр = 177,97
А;
Iотс=2400 А;
)
Iсраб эл расц >1,25
´ Iкрат=1,25´533,91 =
667,39 А; 2400 А > 533,91 А
условия
выполняются.
Выбираем
кабель к ЭП №20,21: ААШВ-1-(3120+(170);
Iдоп=270 А > Iр = 326 А;
Проверим
выбранное сечение:
условие
выполняется.
Выбираем автомат А8,9,10, кабельную линию к ЭП №25,26,27 (Автоматические сварочные установки)
Рр=41,74
кВт; Iр =96,21
А; Iпуск=288,63
А.
Выбираем
автомат марки ВА51-31-1
)
Iном ав=100
А > Iр = 96,21
А;
)
Iном расц=100
А > Iр = 96,21
А;
Iотс=3000 А;
)
Iсраб эл расц >1,25
´ Iкрат=1,25´288,63 =
360,79 А; 3000 А > 360,79 А
условия
выполняются.
Выбираем
кабель к ЭП №25,26,27: ААШВ-1-(335+(125);
Iдоп=135 А > Iр = 96,21 А;
проверим
выбранное сечение:
условие
выполняется.
Выбираем водный автомат А1
Всего
по цеху Iр= 918,62 А
Найдём кратковременный ток Iкр=1,3´ Iр =1,3 ´ 918,62= 1194,2 А
Выбираем автомат марки ВА53-41:
) Iном ав= 1000 А > Iр = 918,62 А;
) Iном расц= 1000 А > Iр = 918,62 А;
Iотс= 2000 А;
) Iсраб эл расц >1,25 ´ Iкрат=1,25 ´ 1194,2 = 1492,75 А; 2000 А > 1492,75 А условия
выполняются.
Для питания мостовых кранов на ШРА-1 и ШРА-3 выбираем троллейные
шинопроводы типа ШМТ-АУ2: Iн = 250 А > Iр = 60,6 А;
Силовой ящик марки ЯБПВУ-1МУ3: Iн = 100 А
> Iр = 60,6 А;
Выбираем магнитные пускатели для электроприемников.
Нереверсивные магнитные пускатели:
№ ЭП
|
Iном ЭП,
А
|
Тип МПА
|
Iном ПМА,
А
|
7,8
|
40
|
ПМА 3200004
|
40
|
9,10
|
10,14
|
|
|
14,15,18,19
|
38,53
|
|
|
16,17
|
10,45
|
|
|
23,24
|
19,01
|
|
|
31
|
10,14
|
|
|
34,36
|
13,94
|
|
|
35
|
19,01
|
|
|
3
|
46,9
|
ПМА 4200004
|
63
|
4,5,6
|
51,48
|
|
|
11,12
|
46,57
|
|
|
13,22
|
60,6
|
|
|
28,29,30
|
58,72
|
|
|
32,33
|
57,04
|
|
|
1,2
|
76,06
|
ПМА 5200004
|
100
|
Таблица 3 - Расчет защитных аппаратов и проводов к ЭП
№ ЭП
|
Расчетный ток
|
Автоматический
выключатель
|
Предохранитель
|
Тип аппарата
защиты
|
Кз
|
Токовая наг-ка
провода
|
Марка и сечение
провода
|
|
Iдлит (Iном)
|
Iкр
(Iпуск)
|
Iном. ав.
|
Iрасц ном
|
Уставка мгн.
срабатывания
|
Ток плавкой
вставки, А
|
Iном. пред.
|
|
|
Кз*Iз
|
Iдоп пров
|
|
|
|
|
|
|
Iср расч
|
Iср расц
|
I расч пл
вст
|
I ном пл
вст
|
|
|
|
|
|
|
ШРА-1
|
1,2
|
76,06
|
304,24
|
100
|
80
|
427,8
|
560
|
-
|
-
|
-
|
ВА51-31-1
|
1
|
80
|
85
|
АПВ-3(1´35)+(1´25)
|
7,8
|
40
|
200
|
-
|
-
|
-
|
100
|
100
|
100
|
ПН2-100
|
0,33
|
33
|
55
|
АПВ-3(1´16)+(1´8)
|
9,10
|
10,14
|
40,56
|
-
|
-
|
-
|
-
|
25,35
|
32
|
63
|
НПН2-63
|
0,33
|
8,25
|
19
|
АПВ-4(1´2,5)
|
13
|
60,6
|
242,4
|
100
|
63
|
303
|
441
|
-
|
-
|
-
|
ВА51-31-1
|
1
|
63
|
70
|
АПВ-3(1´25)+(1´16)
|
16,17
|
10,.45
|
62,7
|
-
|
-
|
-
|
-
|
25,08
|
32
|
63
|
НПН2-63
|
0,33
|
10,56
|
19
|
АПВ-4(1´2,5)
|
18
|
38,53
|
192,65
|
-
|
-
|
-
|
-
|
96,32
|
100
|
100
|
ПН2-100
|
0,33
|
33
|
39
|
АПВ-4(1´10)
|
От ТП к ШРА - 1
|
117,66
|
345,84
|
160
|
125
|
432,3
|
1250
|
-
|
-
|
-
|
ВА51-33
|
1
|
125
|
165
|
ААШв-1-(3´50)+(1´25)
|
ШРА - 2
|
3
|
46,9
|
281,4
|
100
|
50
|
351,75
|
500
|
-
|
-
|
-
|
ВА51-31-1
|
1
|
50
|
55
|
АПВ-3(1´16)+(1´8)
|
4,5,6
|
51,48
|
205,92
|
100
|
63
|
257,4
|
441
|
-
|
-
|
-
|
ВА51-31-1
|
1
|
63
|
70
|
АПВ-3(1´25)+(1´16)
|
11,12
|
46,57
|
279,42
|
100
|
50
|
349,27
|
350
|
-
|
-
|
-
|
ВА51-31-1
|
1
|
50
|
55
|
АПВ-3(1´16)+(1´8)
|
14,15,19
|
38,53
|
231,18
|
100
|
40
|
288,97
|
400
|
-
|
-
|
-
|
ВА51-31-1
|
1
|
40
|
55
|
АПВ-3(1´16)+(1´8)
|
31
|
10,14
|
60,84
|
|
|
|
|
24,34
|
25
|
63
|
НПН2-63
|
0,33
|
8,25
|
19
|
АПВ-4(1´2,5)
|
От ТП к ШРА - 2
|
112,09
|
346,59
|
160
|
125
|
433,24
|
1250
|
-
|
-
|
-
|
ВА51-33
|
1
|
125
|
165
|
ААШв-1-(3´50)+(1´25)
|
ШРА - 3
|
22
|
60,6
|
242,4
|
100
|
63
|
303
|
441
|
-
|
-
|
-
|
ВА51-31-1
|
1
|
63
|
70
|
АПВ-3(1´25)+(1´16)
|
23,24
|
19,01
|
76,04
|
|
|
|
|
47,53
|
63
|
63
|
НПН2-63
|
0,33
|
20,79
|
22
|
АПВ-4(1´3)
|
28,29,30
|
58,72
|
352,32
|
100
|
63
|
440,4
|
441
|
-
|
-
|
-
|
ВА51-31-1
|
1
|
63
|
70
|
АПВ-3(1´25)+(1´16)
|
32,33
|
57,04
|
342,24
|
100
|
63
|
213,9
|
441
|
-
|
-
|
-
|
ВА51-31-1
|
1
|
63
|
70
|
АПВ-3(1´25)+(1´16)
|
34,36
|
13,94
|
83,64
|
|
|
|
|
33,46
|
40
|
63
|
НПН2-63
|
0,33
|
13,2
|
19
|
АПВ-4(1´2,5)
|
35
|
19,01
|
114,06
|
|
|
|
|
45,6
|
63
|
63
|
НПН2-63
|
0,33
|
20,79
|
22
|
АПВ-4(1´3)
|
От ТП к ШРА - 3
|
225,49
|
519,09
|
250
|
250
|
648,86
|
3000
|
-
|
-
|
-
|
ВА51-35
|
1
|
250
|
345
|
ААШв-1-(3´185)+(1´95)
|
6. Расчет
токов короткого замыкания
Для расчета токов короткого замыкания составим схему питания наиболее
удаленного электроприемника цеха цветных металлов (рис.2а) для проверки его
аппарата защиты на отключающую способность и схему замещения (рис.2б)
а) б)
Рисунок 2
активное
и реактивное сопротивление трансформатора
активное
и реактивное сопротивление катушек и контактов автоматических выключателей
переходное
сопротивление контактных соединений (шинопровод - кабель, кабель - кабель и
т.д.)
активное
и реактивное сопротивление шинопровода
активное
и реактивное сопротивление кабеля
активное
и реактивное сопротивление проводов
Схема
соединений Δ/y-11
1.
;
;
2.
;
;
3.
;
;
4.
; LРУ
ТП = 4м
.
; Lкаб = 70м
.
LШРА1
= 20м
.
; Lпров = 7м
.
Трех- и двухфазное к.з. в точке К3
постоянная времени
Трех-
и двухфазное к.з. в точке К2
Трех- и двухфазное к.з. в точке К1
кА
Расчёт однофазного короткого замыкания
Вместо
принимаем полное сопротивление цепи фаза -нуль; полное сопротивление цепи фаза-нуль кабельной линии; полное сопротивление цепи фаза-нуль провода; полное сопротивление цепи фаза-нуль шинопровода, полное сопротивление фазы трансформатора.
;
;
(при
соединении обмоток трансформатора y/yە -12 )
(при
соединении обмоток трансформатора Δ/yﻩ - 11)
При
однофазном к.з. в точке К3 и соединении обмоток трансформатора y/y°-12
При
однофазном к.з. в точке К2 и соединении обмоток трансформатора y/y°-12
При
однофазном к.з. в точке К1 и соединении обмоток трансформатора y/y°-12
При
однофазном к.з. в точке К3 и соединении обмоток трансформатора Δ/y°-11
При
однофазном к.з. в точке К2 и соединении обмоток трансформатора Δ/y°-11
При
однофазном к.з. в точке К1 и соединении обмоток трансформатора Δ/y°-11
|
К3
|
К2
|
К1
|
Трехфазное КЗ
|
|
|
|
|
|
|
|
Двухфазное КЗ
|
|
|
|
Однофазное КЗ (y/y°-12)
|
|
|
|
Однофазное КЗ (Δ /y°-12)
|
|
|
|
7.
Проверка оборудования по отключающей способности
В точке К3:
Предельно отключающий ток автоматического выключателя ВА53-41
с расцепителем на Iном=1000А
( 2кА < 15,30 кА).
В точке К2:
Предельный отключающий ток автомата ВА51-33, 1,25 кА < 1,93 кА
В точке К1:
Предельно отключающий ток предохранителя ПН2-100
Iн пл вст = 0,1
кА <
электродинамическая
стойкость ударному току КЗ шинопровода ШРА1 марки ШРА4-250-32-1У3 на Iном=
250А:
кА < 30,84кА;
условие
не выполняется.
Поэтому
выбираем другой шинопровод с >
Выбранные
автоматы и предохранители по отключающей способности и чувствительности
соответствует требованиям.
Список
используемой литературы
1. Справочник по проектированию электроснабжения:
Электроустановки промышленных предприятий/Под редакцией Барыбина Ю.Г. и др. -
М.: Энергоатомиздат, 1990
2. Справочник по проектированию электрических сетей и
электрооборудования: Электроустановки промышленных предприятий/Под редакцией
Барыбина Ю.Г. и др. - М.: Энергоатомиздат, 1991
. Справочная книга по проектированию электрического
освещения/Под редакцией Кнорринга Г.М. - «Энергия», 1976
. Князевский Б.А., Липкин Б.Е. Электроснабжение
промышленных предприятий. - М.: Высшая школа,1986
