МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДЕЛАМ ГРАЖДАНСКОЙ ОБОРОНЫ, ЧРЕЗВЫЧАЙНЫМ СИТУАЦИЯМ И ЛИКВИДАЦИИ ПОСЛЕДСТВИЙ СТИХИЙНЫХ БЕДСТВИЙ

ФГБОУ ВПО Воронежский институт ГПС МЧС России

Кафедра пожарно-спасательной и газодымозащитной подготовки

ДИПЛОМНАЯ РАБОТА

на тему: "Целесообразность применения передвижного огневого полигона для гарнизона пожарной охраны по субъекту РФ"

Выполнил:

Шогенов Азамат Амурбиевич

Руководитель:

Гуров Андрей Викторович

Содержание

Введение

Глава 1. Организация газодымозащитной службы в пожарной охране

1.1 Особенности формирования окружающей среды на пожарах и ее воздействие на человека

.2 Организационные основы газодымозащитной службы

.3 Порядок допуска личного состава газодымозащитной службы к работе в СИЗОД

.4 Рекомендации по подбору личного состава

.5 Организация тренировок газодымозащитников

.5.1 Организация тренировок газодымозащитников на свежем воздухе

.5.2 Организация тренировок газодымозащитников в теплокамере и теплодымокамере

.5.3 Организация тренировок газодымозащитников на огневой полосе психологической подготовки пожарных

Глава 2. Анализ по итогам служебной деятельности 1-го отряда ФПС по Кабардино-Балкарской Республике за первое полугодие 2011 года

2.1 Анализ действий подразделений по организации службы, тушению пожаров и проведению аварийно-спасательных работ

2.1.1 Динамика изменения количества выездов подразделений 1-го отряда ФПС с начала года (с учетом АППГ)

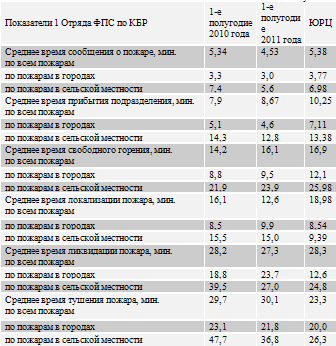

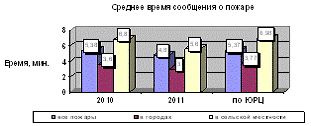

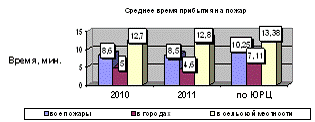

.1.2 Динамика изменения основных показателей оперативного реагирования на пожары

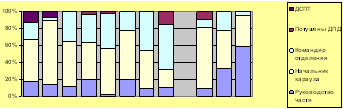

.1.3 Доля участия должностных лиц в руководстве тушением пожаров

.1.4 Изучение пожаров

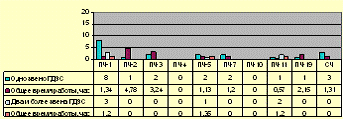

.1.5 Анализ работы газодымозащитной службы

.1.6 Общее количество ликвидированных пожаров

Глава 3. Анализ существующих передвижных тренировочных комплексов

3.1 Передвижная дымокамера (Беларусь)

3.2 Мобильный тренажерный комплекс "Drager"

.3 Тренировочный пожарный модуль Dräger (Германия) с моделированием воспламенения работающий на газе

.4 Тренировочный модуль Dräger (Германия)

с моделированием воспламенения контейнерного типа

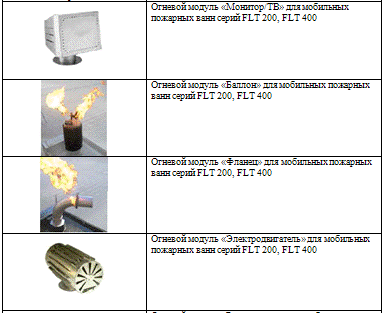

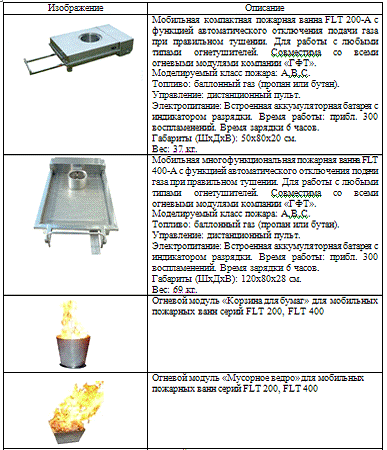

.5 Огневые модули. Фирма "GFT" (Германия)

.6 Огневой полигон "ПТС-Лава" (Россия)

.6.1 Примерная методика проведения занятий на огневом комплексе

.6.2 Организационно-методические рекомендации по проведению занятий на огневом комплексе

.6.3 Меры безопасности при проведении тренировки

Глава 4. Экономическое обоснование эффективности использования передвижных огневых комплексов

Глава 5. Экологические аспекты обеспечения функционирования комплекса

Выводы

Литература

пожар газодымозащитный огневой тренировочный

Введение

Одной из основных задач, связанных с разработкой и совершенствованием способов и средств противопожарной защиты является борьба с дымом. Задымленность помещений, а также путей эвакуации при пожарах, зачастую является основной причиной гибели людей и в значительной степени усложняет действия пожарных подразделений. Актуальность этого в последнее время становится все значительнее в связи с тем, что при строительстве и ремонте зданий и помещений используются материалы на основе полимеров, выделяющих при горении значительное количество токсичного дыма. Однако подавляющее большинство жилых и общественных зданий не оборудованы надлежащими системами противопожарной защиты.

В этой связи в противопожарной охране одно из приоритетных направлений работы является разработка средств защиты органов дыхания (СИЗОД) и обучение личного состава пожарных подразделений эффективному их использованию.

На результаты действия пожарных подразделений самым существенным образом влияет уровень организации газодымозащитной службы (ГДЗС). Своевременное и технически грамотное использование этой службы позволяет значительно сократить время на тушение пожара, уменьшить убытки, а главное вовремя оказать необходимую помощь людям.

Эффективность деятельности ГДЗС достигается:

достаточным уровнем материально-технической оснащенности пожарных подразделений;

высокими профессиональными навыками газодымозащитников;

надлежащим уровнем организации боевых действий подразделений ГПС на пожаре с максимальной отдачей реализующих возможностей современной техники;

обеспечением безопасных условий работы пожарных с использованием СИЗОД;

Практические навыки по использованию СИЗОД, спасательных устройств и другого технического оснащения ГДЗС, а также по выполнению обязанностей, предусмотренных уставом службы и боевым уставом пожарной охраны, правилами охраны труда в подразделениях ГПС и наставлением по газодымозащитной службе, приобретаются и совершенствуются на практических занятиях (тренировках) или при выполнении боевых действий по тушению пожаров.

Во время занятий с персоналом газодымозащитной службы у личного состава вырабатываются и закрепляются необходимые навыки работы в СИЗОД. Для этого с личным составом подразделений ГПС, имеющим на вооружении СИЗОД, согласно разработанным графиком проводятся тренировки в непригодной для дыхания среде (теплодымокамере) под непосредственным руководством начальники подразделения ГПС или его заместителя. Тренировки на свежем воздухе организуются под руководством начальника караула (дежурной смены).

Занятия с личным составом должны проводиться в обстановке максимально приближенной к боевой. Необходимо готовить пожарных к работе в условиях высокой температуры, задымленности и повышенной влажности, при этом нужно формировать у них высокие моральные, психологические и физические качества, необходимые для выполнения задач в экстремальных условиях.

Глава 1. Организация газодымозащитной службы в пожарной охране

1.1 Особенности формирования окружающей среды на пожарах и ее воздействие на человека

Пожаром называют комплекс физико-химических явлений в основе которых лежат нестационарные (изменяющиеся во времени и пространстве) процессы горения, тепло и массообмена. Пожаром считается неконтролируемое горение вне специального очага, наносящее материальный ущерб. Пожар развивается на определенной площади или объеме и может быть условно разделен на три зоны, не имеющих четких границ: зону горения, зону теплового воздействия, зону задымления.

Дым представляет собой дисперсную смесь, твердые частицы которой, как и таксичный газ отрицательно влияют на организм человека.

Зоны задымления при пожарах в зданиях, сооружениях, внутри помещений и на открытых пространствах имеют свои различия и особенности.

Внутри помещений объем (площадь) зоны задымления зависит от условий распространения пожара, от продуктов горения, их состава и газообмена с внешней средой, а также от физического состояния горящих веществ и материалов (жидкость, газ, твердое вещество). Продукты сгорания, поднимающиеся над зоной горения в виде тепловой (конвективной) струи образуют в верхней зоне под перекрытием плотный слой дыма.

При повышенном давлении в этой зоне газообразные продукты горения, нагретые до высоких температур устремляются из горящего помещения через различные щели и проемы в смежные и вышерасположенные помещения или в атмосферу.

На открытом пространстве объем и площадь задымления главным образом зависит от мощности источника горения, скорости выгорания материалов, избыточной температуры (разности температур окружающего воздуха и зоны горения) и скорости движения газов.

В настоящее время на промышленных предприятиях сосредоточены значительные материальные ценности, хранятся горючие вещества, выделяющие при горении опасные компоненты дыма и значительное количество тепла. Пожары в зданиях повышенной этажности и в подвалах часто сопровождаются сильным задымлением помещений и путей эвакуации. Это значительно усложняет проведение работ по выявлению новых очагов пожара (разведка пожара), а также по эвакуации людей и тушению пожара. Имеющиеся данные свидетельствуют о том, что в 80% случаев угроза для жизни людей создается именно в результате задымления помещений и путей эвакуации. Особую опасность представляют пожары в таких крупных комплексах как многоярусные гаражи для легковых автомобилей, сооружения подземного транспорта (метро), а также общественные здания, культурно - зрелищные учреждения, магазины, выставки, характеризующиеся большим скоплением людей и высокой горючей загрузкой.

В последнее время в строительстве и отделке помещений появилось много новых пожароопасных материалов с высокой дымообразующей способностью и выделением при горении ядовитых веществ. Воздух задымленных помещений содержит продукты горения, состав и количество которых постоянно изменяются, из-за многообразия горящих веществ и различных условий горения. К таким продуктам относятся - окись углерода, углекислый газ, сернистый газ, фосфорный ангидрит, образующиеся при полном сгорании органических веществ, оксид азота, сероводород, хлор, синильная кислота и другие - при горении химических веществ. Так объемная доля окиси углерода в дыме в количестве 0,05% опасна для жизни людей. На пожарах, как правило, концентрация окиси углерода значительно превышает допустимые.

Таблица 1.1 Содержание СО при горении различных веществ и материалов в закрытых помещениях

Таблица 1.2 Содержание СО, СО₂, О₂ в атмосфере на различных пожарах

Таблица 1.3 Допустимые и опасные для жизни концентрации СО, СО₂ и О₂

Кроме продуктов сгорания при пожаре выделяется значительное количество тепла. Высокая температура в зонах горения может стать причиной гибели людей. Отмечено, что человек при температуре 80 - 100 °С при высокой влажности и 50 - 60 °С при значительной влажности воздуха может находиться в данной среде без средств специальной защиты всего несколько минут. Более высокие температуры и длительное пребывание в зоне теплового воздействия может привести к ожогам, тепловым ударам, потере сознания или к летальному исходу. Основной боевой задачей личного состава пожарной охраны на пожаре является спасение людей в случае угрозы их жизни и ликвидация пожара в тех размерах, которые он принял к моменту прибытия подразделений пожарной охраны.

Экстремальные условия окружающей среды на пожарах потребовали создание Газодымозащитной службы (ГДЗС) и обеспечения ее необходимыми техническими средствами, что и было осуществлено на практике.

.2 Организационные основы газодымозащитной службы

Газодымозащитная служба - специальная служба пожарной охраны, организуемая в органах управления, подразделения ГПС, пожарно-технических учебных заведениях МЧС России для ведения боевых действий по тушению пожаров в непригодной для дыхания среде.

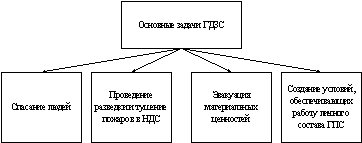

Рис. 1.1. Основные задачи ГДЗС

Газодымозащитная служба может создаваться на постоянной штатной и на нештатной основе. Газодымозащитная служба на постоянной штатной основе создается решением МЧС России по представлениям соответствующих органов управления ГПС. Нештатная газодымозащитная служба создается территориальными органами управления ГПС в порядке, предусмотренном Уставом службы пожарной охраны.

Газодымозащитная служба создается во всех подразделениях ГПС, имеющих численность газодымозащитников в одном карауле (дежурной смене) 3 человека и более, а в органах управления ГПС и пожарно-технических учебных заведениях МЧС России во всех случаях.

Сотрудники ГПС, привлекаемые к тушению пожаров и признанные годными по состоянию здоровья к работе в средствах индивидуальной защиты органов дыхания и зрения (СИЗОД), прошедшие обучение и аттестацию на право работы в СИЗОД, в установленном порядке обеспечиваются кислородными изолирующими противогазами (КИП) или дыхательными аппаратами со сжатым воздухом (ДАСВ).

Кислородные изолирующие противогазы закрепляются за газодымозащитниками персонально. Закрепление и перезакрепление их осуществляется приказами органа управления, подразделения ГПС, пожарно-технического учебного заведения МЧС России.

СИЗОД могут использоваться и как групповые. В этом случае они персонально не закрепляются, а передаются по смене при условии, что за каждым газодымозащитником закреплена маска.

В объектовых подразделениях ГПС, охраняющих объекты химической, нефтеперерабатывающей промышленности и объекты, связанные с получением и переработкой газов и использованием ядохимикатов, СИЗОД закрепляется также за водительским составом.

В подразделениях ГПС могут создаваться отделения газодымозащитной службы на специальных пожарных автомобилях ГДЗС. Решение о создании принимается органом управления ГПС. Газодымозащитники, выезжающие на пожарных автомобилях ГДЗС, должны иметь на вооружении, как правило, кислородные изолирующие противогазы с 4-х часовым сроком защитного действия.

В состав газодымозащитной службы входят:

·   подразделения ГПС, предназначенные для обеспечения функционирования газодымозащитной службы;

·   нештатная служба управления гарнизона пожарной охраны; должностные лица органов управления, подразделений ГПС, гарнизонов пожарной охраны, выполняющие функции руководства и обеспечения ГДЗС (определяются руководителем территориального органа управления ГПС, специального управления ГУГПС МЧС России, пожарно-технического учебного заведения МЧС России);

·   штатные старшие мастера (мастера) ГДЗС, старшие респираторщики (респираторщики), старшие инструкторы (инструкторы) ГДЗС, газодымозащитники;

·   базы ГДЗС, контрольные посты ГДЗС, пожарные автомобили ГДЗС, пожарные автомобили дымоудаления, СИЗОД;

·   теплодымокамеры, тренировочные комплексы, учебно-методические классы, технические средства для подготовки газодымозащитников.

В связи с особым характером деятельности газодымозащитной службы от газодымозащитников, а также сотрудников ГПС, обеспечивающих деятельность газодымозащитной службы, четкое выполнение приказов и распоряжений, отдаваемых руководителями органов управления, подразделений ГПС, должностными лицами гарнизонов пожарной охраны.

В органах управления ГПС функции организационного и методического обеспечения газодымозащитной службы, оказания помощи и обеспечение контроля за ее состоянием непосредственно возлагаются на отделы (отделения, группы) службы и подготовки органов управления ГПС, и осуществляются во взаимодействии с другими заинтересованными структурными подразделениями органа управления ГПС.

В пожарно-технических учебных заведениях МЧС России эти функции выполняются подразделениями практического обучения.

На отделы (отделения, группы) пожарной техники органов управления ГПС возложены обязанности по материально-техническому обеспечению газодымозащитной службы и организации эксплуатации СИЗОД.

Непосредственное руководство газодымозащитной службой в подчиненных подразделениях ГПС и оказание им практической помощи осуществляет руководство отрядов ГПС.

Основными направлениями деятельности Газодымозащитной службы являются:

·   подготовка газодымозащитников;

·   эксплуатация средств индивидуальной защиты органов дыхания;

·   применение сил и средств ГДЗС на пожаре;

·   контроль за организацией и функционированием ГДЗС;

·   учет и анализ работы ГДЗС.

1.3 Порядок допуска личного состава газодымозащитной службы к работе в СИЗОД

Первоначальная и последующая подготовка газодымозащитников, имеющих на вооружении кислородные изолирующие противогазы и дыхательные аппараты, организуется и проводится в соответствии с требованиями руководящих документов:

·   Программы подготовки личного состава подразделений Государственной противопожарной службы;

·   Программы специального первоначального обучения личного состава системы ГПС на право работы в средствах индивидуальной защиты органов дыхания и зрения;

·   Наставления по ГДЗС пожарной охраны России;

·   Правилами о порядке аттестации личного состава системы ГПС на право работы в средствах индивидуальной защиты органов дыхания и зрения;

·   Методических указаний по организации и проведению занятий с личным составом газодымозащитной службы пожарной охраны.

Специальное первоначальное обучение проводится последовательно в два этапа:

·   индивидуальное обучение;

·   курсовое обучение.

Индивидуальное обучение лиц, впервые принятых на службу в подразделения ГПС на должности рядового и младшего начальствующего состава, проводится по месту предстоящей работы, начиная со дня назначения кандидата на должность, а при установлении испытательного срока - с первого дня его прохождения.

Обучение складывается из теоретического курса, изучаемого в течение восьми дней по 6 ч. ежедневно, и практического курса, проходящего в течение 7 дежурств в карауле (дежурной смене), если иное не оговорено программой подготовки личного состава.

Содержание обучения определяется тематическим планом, программой и расписанием занятий, разрабатываемыми, утверждаемыми и реализуемыми подразделениями ГПС самостоятельно.

Запрещается включать обучаемого в период индивидуального обучения в состав боевого расчета и использовать для несения караульной службы, а также привлекать к участию в мероприятиях и работах, при которых может возникнуть из-за профессиональной неподготовленности угроза его жизни и здоровью.

Обучение проводится под руководством одного из заместителей начальника подразделения ГПС и наставника, назначаемых приказом начальника подразделения ГПС.

Начальник подразделения ГПС обязан:

·   представить обучаемого (стажера) личному составу, объявить приказ о назначении руководителя обучения и наставника;

·   разъяснить обучаемому (стажеру) и наставнику условия и порядок обучения, их права и обязанности на этот период;

·   создать обучаемому необходимые условия для занятий, обеспечить его руководящими документами и учебной литературой, позволяющими изучить в достаточном объеме вопросы, предусмотренные тематическим планом и программой индивидуального обучения;

·   установить четкий контроль за усвоением изучаемого материала и формированием практических навыков у обучаемого;

·   изучать в ходе обучения деловые и моральные качества обучаемого (стажера).

По окончании индивидуального обучения обучаемый (стажер) должен сдать зачеты (экзамены) в объеме утвержденной программы.

Для этого приказом начальника подразделения ГПС создается квалификационная комиссия. Результаты зачетов (экзаменов) оформляются протоколом.

На основании протокола начальник подразделения ГПС издает приказ о допуске кандидата, завершившего курс индивидуального обучения, к самостоятельному исполнению обязанностей по должности, за исключением работ в непригодной для дыхания среде, с компрессорами для наполнения газовых баллонов и сосудов, с электроустановками пожарных автомобилей и прицепов.

Курсовое обучение рядового и младшего начальствующего состава подразделений, комплектуемого сотрудниками ГПС, организуется и проводится в пожарно-технических учебных заведениях, учебных центрах, учебных пунктах ГПС в определяемом МЧС России порядке.

Рис. 1.2. Порядок подготовки и допуск газодымозащитников к работе в СИЗОД

Допуск сотрудника ГПС к работе в СИЗОД оформляется приказом органа управления, подразделения ГПС после прохождения им военно-врачебной комиссии, специального обучения согласно программы подготовки газодымозащитников и аттестации на право работы в кислородных изолирующих противогазах или дыхательных аппаратах.

Личный состав подразделений ГПС, не прошедший в течение шести месяцев курсовое обучение и стажировку, а так же не выполнивший иные установленные программой подготовки личного состава подразделений ГПС требования, к самостоятельному исполнению обязанностей по должности не допускается.

Подготовленность газодымозащитников определяется степенью профессиональных знаний и навыков, умением выполнять боевые действия по тушению пожаров в непригодной для дыхания среде.

Боевая и специальная подготовка по должности сотрудников ГПС, являющихся газодымозащитниками, проводятся в период боевого дежурства по караулам (дежурным сменам) и на инструкторско-методических занятиях в порядке и в объеме, определяемыми Программой подготовки личного состава подразделений ГПС.

Основная форма учебы в период боевого дежурства - самостоятельное изучение программного материала с получением консультаций от руководителей и подготовленных сотрудников подразделения ГПС.

В органах управления и подразделениях ГПС один раз в полугодие организуются и проводятся семинар и зачетное занятие (4 часа) со всеми газодымозащитниками в объеме материала предусмотренного для изучения в течение периода первоначального обучения. В пожарно-техническом учебном заведении МЧС России этот порядок определяется в пределах времени, предусмотренного для этой цели учебным планом.

Результаты приема зачетов оформляются протоколом в 3-х экземплярах: один экземпляр остается в органе управления (службе пожаротушения), подразделении ГПС, второй и третий направляются соответственно начальнику службы ГДЗС территориального и местного гарнизонов пожарной охраны для обобщения и контроля.

Дни семинарских и итоговых занятий устанавливаются соответствующими планами боевой подготовки, а также в порядке, определяемом Программой подготовки личного состава подразделений ГПС для специальной подготовки по должности.

Практические навыки по эксплуатации СИЗОД, спасательных устройств и другого технического вооружения ГДЗС, а также по выполнению обязанностей предусмотренных Уставом службы и Боевым уставом пожарной охраны, Правилами охраны труда в подразделениях ГПС и Наставлением по ГДЗС, приобретаются и закрепляются при проведении практических занятий (тренировок) или выполнении боевых действий по тушению пожаров с караулом (отделением, звеном ГДЗС).

Оценка уровня физической подготовленности газодымозащитников проводится один раз в год (в конце учебного года) по методике, приведенной в Методических указаниях по организации и проведению занятий с личным составом газодымозащитной службы пожарной охраны.

Газодымозащитники проходят аттестацию на право работы в порядке, устанавливаемом ГУГПС МЧС России.

Сотрудники ГПС, допущенные военно-врачебной комиссией к работе в СИЗОД, обязаны, кроме того, проходить ежегодно медицинское обследование в соответствии с требованиями Инструкции о порядке медицинского освидетельствования личного состава Государственной противопожарной службы МЧС России для определения годности к работе в кислородных изолирующих противогазах и дыхательных аппаратах со сжатым воздухом.

Заключения военно-врачебной и клинико-экспертной комиссий записываются в личную карточку газодымозащитников, которая заводится на освидетельствуемое лицо, признанное годным к работе в должности, предусматривающей использование СИЗОД.

При изменении места службы (учебы) личная карточка газодымозащитника направляется вместе с личным делом сотрудника ГПС.

Наличие личной карточки газодымозащитника, заполненной в установленном порядке, является обязательным условием для допуска личного состава к работе в СИЗОД.

При отсутствии личной карточки газодымозащитника сотрудник ГПС, утративший ее, проходит в установленном порядке внеочередное медицинское освидетельствование.

Личные карточки газодымозащитников хранятся:

·   на газодымозащитников подразделений ГПС - в порядке, определяемом Уставом службы пожарной охраны;

·   на газодымозащитников пожарно-технических учебных заведений - на базе ГДЗС учебного заведения;

·   на газодымозащитников органов управления ГПС, службы пожаротушения - на базе (контрольном посту) ГДЗС, к которой они прикреплены.

Подготовка сотрудников ГПС для получения квалификации (специальности) старшего мастера (мастера) ГДЗС организуется органами управления ГПС в учебных центрах, учебных пунктах ГПС в порядке, определяемом ГУГПС МЧС России, а также в учебных заведениях, подразделениях и учебно-производственных комбинатах других федеральных органов исполнительной власти, которым предоставлено такое право, по учебным планам и программам на основе двухсторонних соглашений (договоров).

Сотрудники ГПС, временно исполняющие обязанности штатных старших мастеров (мастеров) ГДЗС, должны иметь соответствующую подготовку.

Допуск закончившего обучение сотрудника ГПС к выполнению обязанностей по должности старшего мастера (мастера) ГДЗС оформляется приказом органа управления ГПС.

Переподготовка старших мастеров (мастеров) ГДЗС осуществляется в сроки и в порядке, определяемом Госгортехнадзором России и ГУГПС МЧС России.

Для практической подготовки газодымозащитников к работе в СИЗОД в непригодной для дыхания среде в каждом территориальном, местном гарнизоне пожарной охраны должны быть построены и оборудованы теплодымокамеры.

1.4 Рекомендации по подбору личного состава

При ведении работ по тушению пожаров в различных погодных условиях организм газодымозащитника зачастую подвергается воздействию резких и многократных перепадов внешней температуры. К воздействию внешней температуры, помимо этого, присоединяется и высокая влажность воздуха.

В этих условиях он испытывает разное напряжение системы терморегуляции и зачастую страдает от нарушений теплового баланса. Успех выполнения тяжелых работ в кислородных изолирующих противогазах при высокой температуре и влажности, малой скорости движения воздуха, во многом зависит от того, в какой мере газодымозащитники адаптированы к таким условиям. В пожарную охрану для выполнения работ в СИЗОД в условиях высоких температур, принимаются лица с хорошими показателями функционального состояния сердечнососудистой, дыхательной, центральной нервной системы, с хорошей физической работоспособностью и выносливостью, без выраженных отклонений антропометрических данных (особое внимание обращается на избыточный вес), не имеющие заболеваний, препятствующих выполнению тяжелых физических работ в особо опасной обстановке. Поэтому при профессиональном подборе личного состава для ГДЗС большое внимание обращают на состояние здоровья, физическую подготовленность, морально-волевые качества и другие субъективные показатели, характеризуемые пробой Мартинэ (табл. 1.4).

Таблица 1.4 Проба Мартинэ

При медицинском осмотре личного состава пожарной охраны на предмет установления пригодности для работы в СИЗОД, необходимо руководствоваться перечнем медицинских противопоказаний.

Медицинский осмотр личного состава, привлекаемого для работы в СИЗОД, проводится военно-врачебными или клинико-экспертными комиссиями.

Личный состав пожарных частей, размещенных далеко от областных и республиканских центров, может проходить медицинский осмотр в городских, районных или заводских поликлиниках. Военно-врачебная или клинико-экспертная комиссии выносят решения:

·   годен для работы в СИЗОД;

·   не годен для работы в СИЗОД.

В дальнейшем медицинский осмотр лиц, которые работают в СИЗОД, проводится участковым врачом ежегодно, а его результаты фиксируются в личной карточке газодымозащитника.

Службы горноспасателей и газоспасателей, родственные по профилю работы, при подборе личного состава для работы в кислородных изолирующих противогазах придерживаются следующих показателей (табл. 1.5).

Таблица 1.5 Рекомендации по подбору личного состава

Для оценки уровня физической работоспособности газодымозащитника используется метод функциональной пробы с дозированной физической нагрузкой (степ-тест). При проведении теста необходимы ступеньки высотой 25 и 50 см, секундомер и метроном. Тест заключается в контроле за ЧСС (частоты сердечных сокращений) в начале 4 минуты действия первой и второй физической нагрузок. Газодымозащитник (в повседневной одежде) при температуре 20 °С выполняет две дозированные физические нагрузки при восхождении на ступеньки в течение 4 мин. Первая нагрузка выполняется в подъеме на ступеньку высотой 25 см и спуск с нее со скоростью f = 20 восхождений в 1 мин., вторая (она проводится через 2 мин. после первой) - в подъеме на ступеньку высотой 50 см в том же темпе. Темп восхождений задается метрономом. Пульс прощупывается пальцами на левой артерии кисти руки или, при наличии аппаратуры, дистанционно. Обобщенный показатель, характеризующий работоспособность человека, уровень его общей физической работоспособности (ОФР), выражается количественно через значение физической работоспособности, PWS₁₇₀ (кг·м/мин). Физическая работоспособность PWS₁₇₀ (кг·м/мин) рассчитывается по формуле:

PWS₁₇₀ =  (1.1),

где Р₁ и Р₂ частота сердечных сокращений в начале 4-й минуты действия соответственно первой и второй нагрузок уд/10 с.

Получив величину ОФР и сопоставив их значения с данными таблицы 1.6, оценивают физическую работоспособность газодымозащитника на основе PWS₁₇₀ .

Таблица 1.6 Показатели физической работоспособности газодымозащитников в зависимости от возраста

Для оценки адаптации газодымозащитника к физическим нагрузкам в тепловой камере, он выполняет в ней (при температуре 30 ⁰С и относительной влажности 25-30%) подъем на ступеньку высотой 50 см и спуск с нее в течении 5 минут.

Подъем на ступеньку выполняется в темпе 30 раз в минуту. Темп восхождений устанавливается метрономом.

По окончании упражнения газодымозащитник отдыхает сидя. Начиная со 2-ой минуты, у него три раза через равные 30-секундные отрезки времени подсчитывают число пульсовых ударов. Данные этих трех подсчетов суммируют и умножают на два (перевод  ЧСС в 1 мин.).

Результаты тестирования выражают в условных единицах в виде индекса степ-теста (ИСТ).

Эту величину рассчитывают по формуле:

ИСТ =  (1.2),

где t - фактическое время выполнения нагрузки, с;

f₁, f₂, f₃ - количество пульсовых ударов за первые 30с с каждой минуты (начиная со 2-й) восстановительного периода:

f₁ - за время с 60-й до 90-й с;

f₂ - за время с 120-й до 150-й с;

f₃ - за время с 180-й до 210-й с.

Таблица 1.7 Оценка результатов индекса степ-теста

Величина ИСТ характеризует скорость восстановительных процессов после напряженной мышечной работы и оценивается в соответствии с данными приведенными в таблице 1.7.

Чем выше показатель ИСТ, тем лучше адаптация сердечно-сосудистой системы к физическим и тепловым нагрузкам.

.5 Организация тренировок газодымозащитников

Основным видом подготовки газодымозащитников являются тренировки в СИЗОД. (см. рис. 1.3).

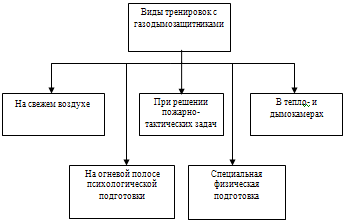

Рисунок 1.3 Виды тренировок с газодымозащитниками

Основными целями тренировок личного состава ГДЗС являются (см. рис. 1.4):

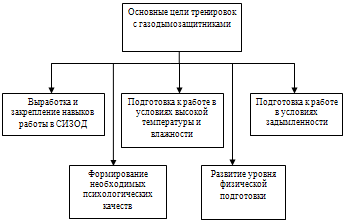

Рисунок 1.4 Основные цели тренировок с газодымозащитниками

Личный состав органов управления и подразделений ГПС проходит тренировки в СИЗОД со следующей периодичностью:

сотрудники органов управления, руководители и личный состав структурных подразделений органов управления, сотрудники ГПС, осуществляющие государственный пожарный надзор, сотрудники служб пожаротушения, руководители подразделений ГПС и личный состав подразделений ГПС. не входящий в состав дежурных караулов, старшие мастера (мастера) ГДЗС, имеющие в пользовании СИЗОД, проходят тренировки в ТДК один раз в квартал;

личный состав подразделений ГПС, имеющий в пользовании СИЗОД и входящий в состав дежурных караулов, проходит тренировки на свежем воздухе - ежемесячно не менее 2-х занятий в месяц, в том числе одно занятие при проведении пожарно-тактического учения или занятия по решению пожарно-тактической задачи; в непригодной для дыхания среде (в ТДК) - ежеквартально не менее одного раза в квартал; на огневой полосе психологической подготовки - не менее одного занятия в год (приурочивается к занятиям по боевой подготовке).

В месяц проведения тренировки в ТДК и на огневой полосе психологической подготовки пожарных тренировка на свежем воздухе не проводится.

Руководство, организация и проведение тренировок в ТДК газодымозащитников из числа начальствующего состава органов управления ГПС, сотрудников служб пожаротушения, старших мастеров (мастеров) ГДЗС, личного состава подразделений ГПС, не входящего в состав дежурных караулов возлагается на начальников нештатной газодымозащитной службы территориального и местных гарнизонов пожарной охраны.

Руководство, организация и проведение тренировок в ТДК газодымозащитников, входящих в состав дежурных караулов возлагается на начальников подразделений ГПС.

Руководство тренировками газодымозащитников, входящих в состав дежурных караулов, возлагается:

при проведении тренировок при решении ПТЗ и тренировок на свежем воздухе на начальников (заместителей начальников) подразделений ГПС;

при проведении тренировок на свежем воздухе - на начальников караулов (дежурных смен).

Руководители занятий при проведении тренировок обязаны обеспечивать, а газодымозащитники выполнять требования Наставления по газодымозащитной службе ГПС МВД России и Правил по охране труда в подразделениях ГПС МЧС России.

Проведение тренировок предусматривается в годовом плане боевой подготовки, разрабатываемом с учетом графика использования подразделениями ГДЗС учебных объектов ГДЗС, разрабатываемого начальником НГДЗС и расписании занятий на текущий месяц.

Боевая подготовка - это целенаправленная деятельность должностных лиц органа управления, подразделения ГПС по обучению личного состава ГДЗС в период боевого дежурства, проведению в плановом порядке системы мероприятий в целях обеспечения постоянной боевой готовности караулов, успешного выполнения служебных задач и функциональных обязанностей.

Контроль за выполнением плана боевой подготовки и расписания занятий возлагается на начальника НГДЗС территориального гарнизона, начальников НГДЗС местных гарнизонов и начальников подразделений ГПС.

При подготовке к тренировке руководителем занятия составляется методический план, в котором отражаются порядок проведения занятия, упражнения, нормативы и задачи, подлежащие отработке, последовательность и особенности их выполнения.

При наличии на вооружении подразделения кислородных изолирующих противогазов и аппаратов со сжатым воздухом, организация занятий должна обеспечивать тренировки газодымозащитников в каждом виде СИЗОД.

От участия в очередных тренировках освобождаются лица, проработавшие в СИЗОД при тушении пожаров не менее 30 минут в течение времени, истекшего с момента предыдущей тренировки.

Учет тренировок в СИЗОД осуществляется в личной карточке газодымозащитника с указанием вида тренировки (свежий воздух, ТК, ТДК, при решении ПТЗ).

Начальник НГДЗС местного гарнизона пожарной охраны ежеквартально обобщает сведения о тренировках и работе личного состава в СИЗОД на пожарах, включает их в анализы деятельности ГДЗС.

Тренировки газодымозащитников в ТДК должны проводиться под контролем медицинского работника. Как исключение, допускается привлекать для контроля за тренировками специально подготовленного сотрудника из числа личного состава ГПС.

Один раз в год в начале учебного года (как правило приурочивается к плановым занятиям) осуществляется оценка уровня физической работоспособности и адаптации газодымозащитников к физическим нагрузкам в тепловой камере. Результаты оценки уровня физической работоспособности и адаптации газодымозащитников к физическим нагрузкам заносятся в соответствующий раздел личной карточки газодымозащитника.

Работа в СИЗОД по степени тяжести подразделяется на 4 группы: легкая (ЧСС - 85-100 уд/мин.), средняя (ЧСС - 101-125 уд/мин.), тяжелая (ЧСС - 126-150 уд/мин.), очень тяжелая (ЧСС - 151-170 уд/мин.). Степень тяжести работы определяется по величине потребления кислорода (воздуха) или по частоте сердечных сокращений (ЧСС) у лица, выполняющего работу.

Таблица 1.8 Зависимость ЧСС и потребления кислорода (воздуха) от степени тяжести работы

Руководитель занятий на тренировках осуществляет контроль за правильной техникой дыхания газодымозащитников. При работе в СИЗОД дыхание должно быть ритмичным, нечастым, глубоким. Выдох должен быть несколько длиннее вдоха.

Для отработки правильного дыхания в СИЗОД рекомендуется кратковременный бег с подсчетом числа шагов. При этом на 3-4 шага производится вдох и на 5-6 шагов выдох.

Каждый газодымозащитник должен научиться проводить самоконтроль за ЧСС. При проведении самоконтроля за ЧСС пульс прощупывается на лучевой артерии кисти правой руки в области запястья четырьмя пальцами левой руки или при наличии аппаратуры дистанционно. ЧСС в минуту определяется путем умножения количества пульсовых ударов за 15 секунд на четыре.

Таблица 1.9 Рекомендуемые пределы ЧСС во время тренировок газодымозащитников, уд/мин

Индивидуальную оптимальную ЧСС можно рассчитать по формуле

ЧСС_опт = 180 - возраст в годах (для тренировок на воздухе);

ЧСС_тк = ЧСС_опт + (10…15) (для тренировок в теплокамере).

Для выполнения упражнений, нормативов и задач используются помещения ПЧ, учебная башня, спортивная площадка, ТДК, ОПППП.

.5.1 Организация тренировок газодымозащитников на свежем воздухе

Исходя из уровня физической и специальной подготовки газодымозащитников, а также с учетом реальных условий работы (высота подъема и спуска, масса грузов и т.п.) подбираются упражнения для отработки на свежем воздухе. Подбор комплексов упражнений, нормативов и задач необходимо осуществлять с таким расчетом, чтобы все рекомендуемые нормативы и задачи были отработаны в течение года. Отдельные упражнения могут включаться по несколько раз в различные комплексы.

При подготовке к занятию по пожарно-тактической подготовке, на которой планируется работа звеньев ГДЗС, руководитель занятия, кроме разработки замысла пожарно-тактической задачи, определяет способы имитации задымления, место включения в СИЗОД и расположение поста безопасности, подбирает упражнения, подлежащие отработке в СИЗОД.

Продолжительность каждого тренировочного занятия на свежем воздухе, как правило, должна составлять 90-100 минут.

Время, отведенное на занятие, рекомендуется распределять следующим образом:

постановка цели, решаемых задач, инструктаж по охране труда - 5 мин.;

проверка №1 и одевание СИЗОД - 5 мин.;

разминка и включение в СИЗОД - 10 мин.;

выполнение упражнений, нормативов и задач (с учетом отдыха) в кислородном изолирующем противогазе - 60 мин., в дыхательном аппарате - 45 мин.;

выключение из СИЗОД и отдых - 5-10 мин.;

разбор занятий - 5-10 мин.

Чистка, сушка и проверка № 2 СИЗОД производится после занятия в течение 45 мин.

Время, отводимое на работу звеньев ГДЗС при решении ПТЗ, допускается уменьшать до 25-30 мин (в зависимости от объекта и характера проводимых работ). Время тренировок личного состава, имеющего на вооружении аппараты со сжатым воздухом, определяется в зависимости от времени их защитного действия, но не менее 30 минут.

Упражнения на свежем воздухе приведены в прил. 3.

.5.2 Организация тренировок газодымозащитников в теплокамере и теплодымокамере

Тренировка в ТК предназначена для выработки и поддержания у газодымозащитников тепловой адаптации, способствующей сохранению необходимого уровня их работоспособности в условиях высокой температуры и влажности.

Тренировки в ТК должны проводиться со строгим соблюдением периодичности и последовательности выполнения упражнений, что позволяет достичь необходимого уровня тепловой адаптации газодымозащитников.

При тренировке в ТК температура воздуха должна поддерживаться в пределах (58 ±2)°С, относительная влажность 25-30%, концентрация углекислого газа не более 5 %, концентрация оксида углерода (СО) не более 0,024 %, освещенность 150-200 лк. В дымокамере температура воздуха должна быть не более 30°С, относительная влажность -до 100%.

Тепловая тренировка газодымозащитников проводится в следующей последовательности:

- й этап - при первоначальной подготовке в учебных подразделениях ГПС;

- й этап - при боевой подготовке в подразделениях ГПС.

Тепловая тренировка газодымозащитников в процессе первоначальной подготовки состоит из 3 тренировок в ТК с интервалом в один день и проводится в часы, отведенные на работу в СИЗОД.

Тренировки в ТК при первоначальной подготовке проводятся с использованием метода функциональной пробы с дозированной физической нагрузкой.

Тренировка в ТК проводится по схеме:

занятие - температура 30 °С, время - 30 мин;

занятие - температура 40 °С, время - 25 мин;

занятие - температура 50 °С, время - 15 мин.

Тепловая тренировка газодымозащитников в процессе боевой подготовки проводится ежемесячно в ТК с отработкой физических упражнений на снарядах и тренажерах (проводится на занятиях по боевой подготовке в часы, отведенные на пожарно-строевую подготовку). Дополнительно могут проводиться тренировки в парильной или сауне.

Время, отводимое на тренировку в ТК, рекомендуется распределять следующим образом:

постановка задачи, инструктаж- 5 мин;

проверка №1 и одевание СИЗОД - 5 мин;

разминка и включение в СИЗОД - 10 мин;

тренировка на воздухе - 15-20 мин;

отдых- 5 мин;

определение ИСТ;

тренировка в теплокамере - 20-25 мин;

выключение из СИЗОД и отдых- 5 мин;

разбор занятий - 5-10 мин.

Перед тренировкой выполняется разминка без включения в СИЗОД в течение 10 мин: из них до 3-х минут - разминочный бег и до 7-ми минут - общеразвивающие физические упражнения. Дальнейшая тренировка в течение 20-ти минут на свежем воздухе проводится в СИЗОД и включает в себя выполнение комплекса упражнений и отработку нормативов.

После разминки и выполнения упражнений и нормативов на воздухе газодымозащитники отдыхают в предкамере не менее 5 мин. К дальнейшей тренировке в ТК допускаются лица, у которых ЧСС не превышает 100 уд./мин.

Тренировка в ТК начинается с выполнения газодымозащитниками ступенчатого степ-теста (см. прил. 2) для определения ИСТ (индекс степ-теста) под руководством медицинского работника и проводится в предкамере, при этом заполняется вкладыш к личной карточке газодымозащитника. Затем тренировка в ТК осуществляется на различных типах тренажеров (беговой дорожке, вертикальном эргометре, велоэргометре, тренажере "Темп" и др.) по методу круговой тренировки. Переход от одного тренажера к другому разрешается после отдыха в течение 3-5 мин и восстановления ЧСС до исходного значения, но не более 100 уд./мин.

Тренировка личного состава в ТК должна быть прекращена в случае появления жалобы газодымозащитников на плохое самочувствие, а также в случае достижения ЧСС 160 уд./мин после выполнения нескольких упражнений и не снижении этого предела в течение 3-5 мин отдыха.

Критерием предельной физической нагрузки принято учащение сердечных сокращений до 170 уд./мин.

Газодымозащитники, у которых в течение 2-3 тренировок подряд ЧСС превышает указанный выше предел, а ИСТ оценивается оценкой "плохо", должны быть направлены на внеочередное медицинское освидетельствование.

Контроль за ЧСС у тренирующихся осуществляется руководителем занятий, медицинским работником или газодымозащитником до и после выполнения упражнений на каждом снаряде и тренажере.

Для повышения и поддержания на достаточно высоком уровне тепловой устойчивости, улучшения состояния здоровья, снижения восприимчивости к простудным заболеваниям необходимо посещение газодымозащитниками саун и бань, оборудованных в тренировочных комплексах ГДЗС.

Температура воздуха в парных банях должна поддерживаться на уровне 50-60ºС при влажности 80-100% и в саунах в пределах 70-90ºС при влажности 10-15%. Время пребывания в сауне - 25-30 мин, в парной - 8-12 мин.

Тренировки газодымозащитников в ТДК направлены на формирование у них психологической готовности к действиям в ситуациях, сопряженных с тяжелой физической нагрузкой. В процессе таких тренировок газодымозащитники совершенствуют профессиональные навыки, учатся правильно применять знания и умения на практике,

Моделируемые ситуации должны быть максимально приближены к реальным экстремальным условиям боевой работы. В них следует включать элементы опасности. риска, предельной сложности, необходимо предусматривать возможность выбора решении, вариантов физических и эмоциональных нагрузок, позволяющих добиться полного напряжения физических сил, умственных способностей и воли пожарного на каждой тренировке. Время, отводимое на тренировку в ТДК, рекомендуется распределять следующим образом:

постановка задачи и инструктаж - 5 мин;

разминка и определение PWS₁₇₀ - 20 мин;

проверка №1 и одевание СИЗОД - 5 мин;

включение в СИЗОД и тренировка в теплокамере - 20-25 мин;

отдых - 5 мин;

тренировка в дымокамере - 15-20 мин;

выключение из СИЗОД и отдых- 5 мин;

разбор занятий - 5-10 мин.

Определение уровня общей физической работоспособности (ОФР) газодымозащитников (прил. 1) через степ-тест PWS₁₇₀ проводит медицинский работник с заполнением вкладыша к личной карточке.

После выполнения упражнений в ТК газодымозащитники отдыхают в предкамере, выключившись из СИЗОД до установления ЧСС 100 уд./мин. Если за время отдыха пульс до указанной частоты не восстановился, газодымозащитники к дальнейшей тренировке в ДК не допускаются.

Руководитель занятий до начала тренировки, с учетом оснащенности ДК средствами имитации, усложняет обстановку в камере, изменяя расстановку модулей, препятствий, устанавливая трансформирующиеся перегородки, используя звуковые и световые эффекты и т.д.

В ходе выполнения поставленной задачи командир звена ГДЗС постоянно передает информацию на пост безопасности об обстановке и действиях звена. С учетом поступающей информации руководитель занятий может корректировать ход выполнения задачи.

При первоначальной подготовке в ДК проводятся три тренировки продолжительностью 15-20 мин. каждая. Руководитель занятий подбирает задачи, которые должны выполнить газодымозащитники.

Тренировка газодымозащитников в ДК должна быть прекращена в случае появления у них жалоб на плохое самочувствие, а также в случае достижения ЧСС 170 уд./мин после выполнения нескольких упражнений и не снижении этого предела в течение 3-5 мин отдыха.

1.5.3 Организация тренировок газодымозащитников на огневой полосе психологической подготовки пожарных

Основным методом обучения на огневой полосе принято считать практический показ с краткими объяснениями руководителя занятий.

Все занятия, как правило, следует начинать с проверки знаний материала, правильности выполнения упражнений, изученных на предыдущем занятии.

Во время занятий необходимо тщательно наблюдать за самочувствием обучаемых.

При появлении у обучаемых или у одного из них во время занятий на огневой полосе признаков переутомления руководитель занятий должен снизить темп движений, освободить утомившихся (утомившегося), от выполнения упражнений и при необходимости направить к врачу.

Отработку упражнений по преодолению препятствий надо производить в строгой последовательности, переходя от легких простых к трудным и сложным, с постепенным увеличением нагрузки на организм.

Продолжительность каждого тренировочного занятия на огневой полосе должна быть не более двух часов.

Время, отведенное на занятие, рекомендуется распределять следующим образом:

- подготовительная часть - 10-15 мин. Построение, проверка внешнего вида, постановка задачи, инструктаж по технике безопасности, разминка;

основная часть - 60-70 мин. Это время отводится для правильного выполнения упражнений на этапах, совершенствования приемов работы с пожарным оборудованием в условиях, приближенных к боевой обстановке, отработки взаимодействия между номерами боевого расчета.

Физическая нагрузка в период основной части занятия дается с учетом подготовленности занимающихся.

Она регулируется количеством повторений упражнений на том или ином снаряде, интенсивностью упражнений и условиями их выполнения;

заключительная часть - 10-15 мин. Это время отводится на подведение итогов занятия. Она включает в себя объявления результатов тренировки, оценок каждому пожарному и выдачу заданий для самостоятельной подготовки.

Глава 2. Анализ по итогам служебной деятельности 1-го отряда ФПС по Кабардино-Балкарской Республике за первое полугодие 2011 года

Введение: Оперативно-тактическая характеристика района (подрайона) выезда пожарных подразделений 1-го отряда ФПС по КБР

Кабардино-Балкарская Республика образована в 1936 году, занимает территорию 12,5 тыс. кв. км, численность населения республики составляет 892389 человек.

В соответствии с Законом Кабардино-Балкарской Республики от 27.02.2005 № 13-РЗ "О статусе и границах муниципальных образований в Кабардино-Балкарской Республике " на территории республики образованы:

·        3 городских округа (Нальчик, Баксан, Прохладный);

·        10 муниципальных районов (Чегемский, Прохладненский, Урванский, Лескенский, Майский, Баксанский, Черекский, Зольский, Эльбрусский, Терский);

·        7 поселений городского типа;

·        112 сельских поселений;

·        169 сельских населенных пунктов.

Территориальный гарнизон пожарной охраны Кабардино-Балкарии состоит из 11 местных гарнизонов пожарной охраны (смотри рисунок 2.1).

1 (первый) отряд федеральной противопожарной службы по Кабардино-Балкарской Республике создан 01.12.2008 года. В состав Отряда входят следующие пожарные подразделения федеральной противопожарной службы:

СЧ, ПЧ-1, ПЧ-2, ПЧ-19 - Нальчикского гарнизона пожарной охраны;

ПЧ-3 - Чегемского гарнизона пожарной охраны;

ПЧ-4, ПЧ-18, ПЧ-22 - Прохладненского гарнизона пожарной охраны;

ПЧ-5 - Урванского гарнизона пожарной охраны;

ПЧ-7, ПЧ-13 - Баксанского гарнизона пожарной охраны;

ПЧ-10, ПЧ-12, ОПЧ-24 - Эльбрусского гарнизона пожарной охраны;

ПЧ-11 - Терского гарнизона пожарной охраны.

Всего 15 пожарных частей. В боевой расчет дежурных караулов (смен) пожарных подразделений 1-го отряда ФПС по КБР ежедневно заступает 130-135 ед. личного состава, 24 ед. основных пожарных автомобилей (АЦ) и 10 ед. специальных пожарных автомобилей, из которых 7 ед. АЛ-30, 1 ед. АЛ-50, 1 ед. АКП-32 и 1 ед. АСО (АСО ПЧ-1, "Пеноход" ПЧ-19, ПНС-110 и АР-2 СЧТКП в резерве).

Штатная численность личного состава 1-го отряда федеральной противопожарной службы по Кабардино-Балкарской Республики составляет 854 единицы, штат дежурных караулов (смен) - 706 единиц. По состоянию на 01.07.2011 года укомплектованность подразделений составляет - 94,85%, некомплект - 44 единицы.

В районы (подрайоны) выезда пожарных подразделений 1-го отряда ФПС по КБР входят 3 городских округа (Нальчик, Баксан, Прохладный), 4 города (Чегем, Нарткала, Терек и Тырныауз) и 109 населенных пунктов КБР, с населением 697,8 тыс. человек.

На территории обслуживаемой пожарными подразделениями ФПС по КБР находятся более 2 тысяч объектов различных форм собственности, из них: 4 объекта критически важных, для национальной безопасности страны, 407 объектов с массовым пребыванием людей, 22 объекта с наличием СДЯВ и другие.

Рисунок 2.1 Карта КБР с нанесением районов республики и мест дислокации пожарных подразделений Территориального гарнизона пожарной охраны

В своей служебной деятельности в первом полугодии 2011 года руководство и личный состав 1-го отряда ФПС по КБР руководствовался основными законодательными актами Российской Федерации в области пожарной безопасности, нормативно-правовыми актами МЧС России, Главного управления МЧС России по КБР и Уставом Отряда, на основе планирования в порядке, установленном в пожарных подразделениях МЧС России.

Основными задачами 1-го отряда ФПС по КБР в первом полугодии 2011 года являлись:

- ликвидация пожаров в населенных пунктах и на объектах расположенных в районах (подрайонах) выезда пожарных подразделений Отряда;

- обеспечение готовности пожарной и специальной техники, средств связи и защиты органов дыхания, находящихся на вооружении в пожарных подразделениях Отряда;

организация караульной службы в пожарных подразделениях Отряда.

Выезд пожарных подразделений Территориального гарнизона пожарной охраны КБР (в том числе и ФПС по КБР) осуществляется в соответствии с Планом привлечения сил и средств, введенным в действие совместным приказом начальника Главного управления МЧС России по КБР и руководителя ГПС КБР от 29.03.2010 № 90/52.

.1 Анализ действий подразделений по организации службы, тушению пожаров и проведению аварийно-спасательных работ

2.1.1 Динамика изменения количества выездов подразделений 1-го отряда ФПС с начала года (с учетом АППГ)

За 1-ое полугодие 2011 года дежурные караулы (смены) пожарных подразделений 1-го отряда ФПС по КБР совершили 2186 всех видов выездов, из низ основных видов выезда было совершено - 1115, снижение в сравнении с прошлым полугодием 2010 годом составил 0,1% (АППГ - 1114). Распределение выездов по основным видам за первое полугодие 2011 года показано в таблице 2.1:

Таблица 2.1

Оперативная обстановка по основным видам выездов в районах (подрайонах) выезда пожарных подразделений 1-го отряда ФПС по КБР в первом полугодии 2011 года можно охарактеризовать следующим образом. За отчетный период (2011 года), на территории КБР, обслуживаемой пожарными подразделениями 1-го отряда ФПС по КБР, произошло 349 пожара и загораний, в сравнении с прошлым полугодием 2010 года этот показатель вырос на 10,4% (за АППГ - 316). Количество выездов на аварии снизилось на 0,7% (в 1-м полугодии 2011 -15, АППГ - 12). В первом полугодии 2011 года пожарные подразделения Отряда чаще выезжали на практические занятия (ПТУ, ПТЗ) выезды на их проведение увеличились на 8,3% и составили 492 (АППГ - 451). В то же время необходимо отметить что в первом полугодии 2011 года снизилось количество выездов по ложным сообщениям о пожарах, таких выездов в первом полугодии 2011 года зарегистрировано - 162, это на 12,3% меньше чем прошлом полугодии 2010 года (АППГ - 182).

Из анализа статистических показателей, характеризующих оперативную обстановку с пожарами видно, что в первом полугодии 2011 года прослеживается некоторое увеличение по основным параметрам.

Таблица 2.2 Основные показатели обстановки с пожарами по ФПС по КБР за первое полугодие 2010 - 2011 г.г.

Как показывают выше приведенные статистические данные количество пожаров на территории обслуживаемой пожарными подразделениями 1-го отряда ФПС по КБР в первом полугодии 2011 года увеличилось на 10,4 %, в первом полугодии 2011 года на этих пожарах погибло 2 человека (снижение -71%, АППГ - 7), травмы различной степени тяжести получили 8 человек (снижение -20%, АППГ - 10).

В среднем, ежедневно в районах (подрайонах) выезда подразделений  1-го отряда ФПС по КБР происходило 2-3 пожара, ежедневный материальный ущерб составил 23,756 тысяч рублей.

В то же время в первом полугодии 2011 года крупных пожаров в районах (подрайонах) выезда пожарных подразделений 1-го отряда ФПС по КБР не допущено, умелыми и решительными действиями личного состава большинство пожаров потушено в начальной стадии их развития, в ходе тушения пожаров и ликвидации последствий аварий личным составом спасены 252 человек и материальные ценности на сумму 25,029 млрд. рублей.

Дежурные караулы (смены) пожарных подразделений Территориального гарнизона пожарной охраны КБР в первом полугодии 2011 года реагировали на все сообщения о пожарах, авариях и других видах ЧС поступивших на ЦППС и ПСЧ пожарных частей.

В первом полугодии 2011 года дежурные караулы (смены) 1-го отряда ФПС по КБР совершили 2186 выезда, связанных с основными действиями по тушению пожаров, ликвидации последствий аварий и проведению практических занятий по профессиональной подготовке, из которых:

на пожары - 161 (7,4%);

на загорания не подлежащие госучету - 188 (8,6%);

на оказание помощи в тушении (вызов дополнительных сил и средств) - 15 (0,7%)

на аварии - 15 (0,7%);

по ложным сообщениям - 162 (7,41%);

на ПТУ/ПТЗ - 492 (22,5%), в том числе в ночное время - 152 (7%).

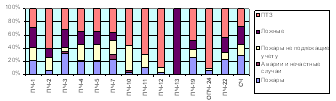

На диаграмме 2.1 показано распределение выездов связанных с основными действиями по тушению пожаров и проведению практических занятий по профессиональной подготовки за первое полугодие 2011 года с распределением по пожарным подразделениям 1-го отряда ФПС по КБР.

Диаграмма 2.1 Количество выездов пожарных подразделений

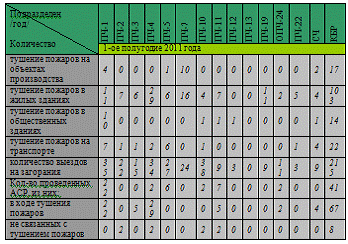

Распределение в первом полугодии 2011 года количества выездов на тушение пожаров и проведение аварийно-спасательных работ по видам и пожарным подразделениям 1-го отряда ФПС по КБР представлено в таблице 2.3.

Таблица 2.3

.1.2 Динамика изменения основных показателей оперативного реагирования на пожары

Тушение пожаров является одной из основных функций системы обеспечения пожарной безопасности городов, районных центров и сельских населённых пунктов Республики. Успешное выполнение боевых задач подразделений ФПС при тушении пожаров основано на эффективной организации боевых действий, которые в свою очередь, включают в себя:

использование пожарной техники и ПТВ;

организацию устойчивой связи;

своевременное прибытие к месту вызова (пожара), и т. д.

Оценкой основных показателей оперативного реагирования подразделений ФПС являются показатели времени прибытия к месту вызова, средних времён локализации и ликвидации пожара.

Анализ временных показателей оперативного реагирования пожарных подразделений 1-го отряда ФПС по КБР за первое полугодие 2011 года в сравнении с первым полугодием 2010 года приведен в таблице 2.4, по пожарным подразделениям в приложениях 1, 2 к анализу.

Таблица 2.4 Основные среднестатистические показатели оперативного реагирования на тушение пожаров

Данные, приведённые в таблице № 2.4, показывают стабильное улучшение, в в первом полугодии 2011 года основных среднестатистических показателей, характеризующих боевую работу подразделений ФПС по КБР.

По сравнению с первым полугодием 2010 года подразделения 1-го отряда ФПС по КБР улучшили показатели:

среднего времени прибытия к месту пожара на 1,5 % (в том числе в городах на 9,4%);

среднего времени ликвидации пожара на 2,7% (в том числе в городах на 3,2% и в сельской местности на 1,5%);

ухудшили результаты:

среднего времени локализации пожара на 16,6% (в том числе в сельской местности на 20%)

среднего времени тушения на 2,8% (в том числе в сельской местности на 0,5%).

Несмотря на некоторую положительную динамику в улучшении основных среднестатистических показателей, характеризующих боевую работу подразделений 1-го отряда ФПС по КБР в целом, в первом полугодии 2011 года ниже (хуже) средних показателей по Южному региональному центру, остается среднестатистический показатель:

среднего времени тушения - 30,1 мин., превышение составляет 22,5%.

Основной причиной достаточно продолжительного времени сообщения о пожаре (свободного развития пожара) можно считать отсутствие (недостаточная обеспеченность) объектов пожара автоматической пожарной сигнализацией и автоматическими установками пожаротушения.

Показатели оперативного реагирования по пожарным подразделениям ФПС по КБР за 2008, 2009 и 2010 годы

Диаграмма 2.2

Диаграмма 2.3

Диаграмма 2.4

Диаграмма 2.5

Диаграмма 2.6

Диаграмма 2.7

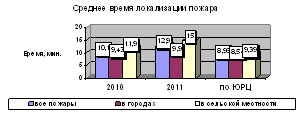

Средний показатель локализации пожаров по районам (подрайонам) выезда подразделений ФПС по КБР в первом полугодии 2011 года составляет 12,6 мин., превышение показателя по ЮРЦ на 16,6% (диаграмма 5). Превышение данного показателя, по отношению к среднему по ЮРЦ.

Средний показатель ликвидации пожаров в первом полугодии 2011 года составляет 24,9 мин., улучшение показателя по ЮРЦ на 5% (диаграмма 6). Превышение данного показателя, по отношению к среднему по ЮРЦ, отмечено в пожарных частях №№ 3 и 11.

Показатель времени тушения пожаров в первом полугодии 2011 года составил 31,6 мин., превышение показателя по ЮРЦ на 26,6% (диаграмма 7). Превышение данного показателя, по отношению к среднему по ЮРЦ, отмечено в пожарных частях №№ 3,4,5,7,10 и СЧ.

Основными причинами, влияющими на эти показатели, являются удаленность объектов пожара от мест дислокации подразделений ФПС по КБР, неудовлетворительное состояние автомобильных дорог, отсутствие в сельской местности ДПД с выездной пожарной техникой.

Вывод: Для дальнейшего снижения основных показателей оперативного реагирования необходимо развивать группировку пожарно-спасательных сил Территориального гарнизона пожарной охраны республики, использовать при ликвидации пожаров современные (передовые) технологии пожаротушения.

.1.3 Доля участия должностных лиц в руководстве тушением пожаров

Решающую роль в достижении успеха при тушении пожара играют активные и умелые действия руководителя тушения пожара (далее - РТП).

В соответствии с требованиями Боевого Устава начальствующим составом 1-го отряда ФПС по КБР осуществлялось руководство тушением пожаров, в первом полугодии 2011 года в роли РТП при тушении пожаров (349) выступали:

руководство - 5 раз (1,4%);

сотрудники ДСПТ - 10 раз (0,2%);

начальники (заместители начальников) пожарных частей - 45 раз (12,1%);

начальники караулов -136 раз (38,9%);

командиры отделений - 68 раз (19,4%).

ДПО и населением, до прибытия пожарных подразделений - 6 раза (1,6%).

В подавляющем большинстве случаев - 136 раз (38,9% от общего числа) обязанности РТП, при тушении пожаров исполняли начальники караулов или командиры отделений.

При тушении пожаров потребовавших привлечение дополнительных сил и средств в 5 (1,4%) случаях в роли РТП выступали руководители 1-го отряда ФПС по КБР и сотрудники дежурной службы пожаротушения. Для наглядности это соотношение в процентах приведено на рисунке 2.

Данные о руководстве тушением пожара (РТП) при ликвидации пожаров в первом полугодии 2011 года, с разбивкой по пожарным подразделениям 1-го отряда ФПС по КБР представлены в диаграмме 2.8.

Диаграмма 2.8

Вывод: анализ данных, представленных начальниками подразделений показал, что на протяжении последних двух лет при тушении практически 50 % от всех пожаров, происходящих в районах (подрайонах) выезда пожарных подразделений 1-го отряда ФПС по КБР в роли РТП, как правило выступают начальники караулов (смен) и командиры отделений.

.1.4 Изучение пожаров

Изучение пожаров в пожарных подразделениях 1-го отряда ФПС по КБР проводится в соответствии с требованиями "Методических рекомендаций по проведению разборов пожаров сотрудниками федеральной противопожарной службы МЧС России" от 19.03.2010 года.

В первом полугодии 2011 года в районах (подрайонах) выезда пожарных подразделений 1-го отряда ФПС по КБР крупных пожаров не зарегистрировано.

С целью совершенствования организации тушения пожаров, совершенствования уровня готовности подразделений и профессиональной подготовки личного состава в первом полугодии 2011 года в пожарных подразделениях ФПС по КБР проводилась планомерная работа по изучению пожаров.

На каждый пожар, произошедший в районах (подрайонах) выезда подразделений ФПС по КБР и подлежащий статистическому учету, составлены карточки действий пожарного подразделения по тушению и карточки исследования пожара, кроме этого составлены карточки на пожары представляющие интерес в оперативно-тактическом отношении и наиболее характерные пожары. Всего начальствующим составом 1-го отряда ФПС по КБР разработаны 197 карточек действий пожарного подразделения по тушению пожара и 197 карточек исследования пожара.

При проведении занятий по служебной, специальной и профессиональной подготовкам, с личным составом ФПС по КБР изучены следующие документы:

анализ служебной деятельности и организации пожаротушения 1-го отряда ФПС по КБР за 2010 год;

обзор состояния пожаротушения в Российской Федерации за 2010 год;

обстоятельства и ход тушения пожара в пос. Мокрый Бай, Ростовской области (письмо ЮРЦ от 28.09.2010 № 5-1/9464);

анализ деятельности нештатной газодымозащитной службы в 2010 году

Кроме этого в системе служебной подготовки с начальствующим составом, не реже одного раза в месяц, проводились разборы характерных пожаров. Всего за первое полугодие 2011 года в пожарных подразделениях 1-го отряда ФПС по КБР проведено 185 классно-групповых занятия по разбору и изучению характерных пожаров.

.1.5 Анализ работы газодымозащитной службы

В течение первого полугодия 2011 года ведение документации ГДЗС, обучение и тренировка газодымозащитников в пожарных подразделениях 1-го отряда ФПС по КБР проводились в соответствии с требованиями "Наставления по газодымозащитной службе Государственной противопожарной службы МЧС России" (далее - Наставление) объявленного приказом от 30.04.1996 № 234 и согласно "Методических рекомендаций по подготовке личного состава газодымозащитной службы ФПС МЧС России" от 2008 года. Специальное первоначальное обучение газодымозащитников проводилось в соответствии с требованиями приказа МВД России от 09.11.1999 № 86 "Об утверждении нормативных актов по газодымозащитной службе Государственной противопожарной службы", всего в первом полугодии 2011 года в пожарных подразделениях 1-го отряда федеральной противопожарной службы по Кабардино-Балкарской Республике прошли индивидуальное первоначальное обучение, на право работы в средствах индивидуальной защиты органов дыхания и зрения - 70 газодымозащитников.

Штат газодымозащитной службы 1-го отряда ФПС по КБР по состоянию на 01.07.2011 составляет 433 чел. Газодымозащитники 1-го отряда ФПС по КБР обеспечены:

дыхательными аппаратами - 111 ед. (ПТС-90D "Базис" - 30, АП "Омега-Север 1" - 20, "Профи"М - 33, "Профи" -17, АП-2000 - 11);

воздушными баллонами - 196 ед.;

масками - 475 шт.;

масками на спасаемых - 102 шт.;

аппаратами для проверки СИЗОД - 3 ед. (СКАД - 1, КУ-9 - 2).

Во всех пожарных подразделениях 1-го отряда ФПС по КБР создана газодымозащитная служба, в каждом из которых имеются посты ГДЗС, которые оборудованы и оснащены в соответствии с требованиями "Наставления по газодымозащитной службе…".

Как недостаток необходимо отметить, что в 1-м отряде ФПС по КБР отсутствуют воздушно-наполнительные пункты для зарядки воздушных баллонов и комплекс для подготовки газодымозащитников (дымокамера, теплокамера и огневая полоса).

Серьезной проблемой для контрольных постов ГДЗС подразделений 1-го отряда ФПС по КБР остается недостаточная укомплектованность их приборами контроля параметров работы СИЗОД (необходимо, как минимум 16 - имеется 3).

С учетом концепции развития газодымозащитной службы (из расчета 1 аппарат, работающий на свежем воздухе, на 2-х газодымозащитников), в настоящее время, обеспеченность личного состава 1-го отряда ФПС по КБР средствами СИЗОД составляет 39 % (необходимо 284 АСВ, имеется 111).

В соответствии с требованиями "Наставления по газодымозащитной службе…" в первом полугодии 2010 года все газодымозащитники прошли ежегодное (плановое) медицинское обследование, с соответствующей отметкой в "Личной карточке газодымозащитника". Согласно плану профессиональной подготовки на 2011 год, в каждом пожарном подразделении 1-го отряда ФПС по КБР, с каждым дежурным караулом (сменой) проведено по 12 занятий на свежем воздухе, что составило 80 учебных часов. Кроме этого, в каждом квартале, со всеми газодымозащитниками проведены тренировки в теплодымокамере, всего 2 занятия.

Общее время работы газодымозащитников на занятиях, тренировках и учениях - 4173 минут (рост 44,7 %), за аналогичный период первого полугодия 2010 года 2177 минут.

При тушении пожаров в первом полугодии 2011 года 1 звено газодымозащитной службы пожарными подразделениями 1-го отряда ФПС по КБР использовалось при ликвидации 27 пожаров (АППГ - 38), два и более звена ГДЗС были задействованы в 5 случаях (АППГ - 2). Необходимо отметить, что в первом полугодии 2011 года пожарными частями №№ 10, 12, 13, 22 и 24 газодымозащитная служба при ликвидации пожаров не использовалась. Данные по работе газодымозащитной службы при ликвидации пожаров за первое полугодие 2011 года по пожарным подразделениям 1-го отряда ФПС по КБР представлены на диаграмме 9.

Общее время работы газодымозащитников на пожарах в первом полугодии 2011 года составило 3115 минута (рост в 1,5 раза), за аналогичный период первого полугодия 2010 года 1933 минут:

на пожарах, где применялось одно звено ГДЗС, общее время работы составило 2785 минут, за аналогичный период прошлого года 792 минуты;

на пожарах, где применялось 2 и более звеньев ГДЗС общее время работы составило 330 минут, за аналогичный период прошлого года 320 минуты.

Диаграмма 2.9

Вывод: анализ использования газодымозащитной службы (далее - ГДЗС) при тушении пожаров и проведении аварийно-спасательных работ в первом полугодии 2011 года показывает, что число пожаров, в тушении которых принимали участие силы и средства ГДЗС, в сравнении с первым полугодием 2010 года сократилось на 40,1 %.

Это можно объяснить тем, что в первом полугодии 2011 года большинство пожаров в республике произошло на открытых пространствах, где использование газодымозащитной службы не требовалось, работу ГДЗС 1-го отряда ФПС по КБР в первом полугодии 2012 года можно оценить как "удовлетворительную".

.1.6 Общее количество ликвидированных пожаров

Статистические данные показывают, что в первом полугодии 2011 года из 349 пожаров произошедших в районах (подрайонах) выезда пожарных подразделений 1-го отряда ФПС по КБР большинство пожаров было потушено одним стволом от емкостей пожарных автоцистерн, а именно - 267 (30,7%), с подачей в очаг пожара двух и более водяных стволов - потушено 57 (8,7%) пожара. При ликвидации пожаров в первом полугодии 2011 года пенные стволы использовались 14 (2,5%) раз. 18 (2,9 %) пожара было потушено подручными средствами пожаротушения.

Доля применения в первом полугодии 2011 года водяных и пенных стволов с разбивкой по пожарным подразделениям 1-го отряда ФПС по КБР показана на диаграмме 2.10.

Диаграмма 2.10

Диаграмма 2.11

При тушении пожаров в первом полугодии 2011 года очень редко использовались источники противопожарного водоснабжения, так с установкой на противопожарный водоисточник в первом полугодии 2011 года было потушено только 2 пожара (всего 1,0% от общего количества), от емкостей нескольких пожарных автоцистерн (подвоз) было ликвидировано 59 (18,0%) пожаров. Соотношение количества пожаров потушенных в первом полугодии 2011 года с использованием источников противопожарного водоснабжения и потушенных непосредственно от пожарных автоцистерн наглядно продемонстрировано на диаграмме 2.11.

Вывод: по результатам анализа наиболее востребованными в подразделениях ФПС по КБР являются ручные водяные стволы типа СВД, ОРТ, РСК-50 - 79,0% от общего числа пожаров ликвидировано с использованием этих стволов.

Глава 3. Анализ существующих передвижных тренировочных комплексов

Проводимая работа по совершенствованию материально-технической базы ГДЗС позволила внедрить ряд эффективных форм и методов управления процессом тренировки, повысить эффективность обучения личного состава. Тем не менее, в целом уровень подготовки газодымозащитников нельзя считать достаточным, хотя это обусловлено не только недостатком теплодымокамер, в том числе и в мобильном исполнении, но и крайне слабой обеспеченностью ГДЗС средствами защиты органов дыхания, оборудованием для их обслуживания и ремонта. Как результат, в 50% случаев гибели или травмирования пожарных, связано с отсутствием или несовершенством средств защиты органов дыхания и зрения, а так же недостаточной подготовкой газодымозащитников. В России в настоящее время сложилась ситуация, когда один из важнейших элементов психологической подготовки сотрудников - адаптацию к воздействию теплового потока и пламени, невозможно осуществить на существующих тренировочных объектах. Типовые проекты огневых полос психологической подготовки пожарных (ОППП) и методика проведения на них тренировок морально устарели и не могут в должной мере способствовать получению тренируемыми необходимых навыков работы. Поэтому целью данной работы является рассмотрение общих требований к оснащенности и порядку проведения тренировок в огневых тренировочных комплексах на основе опыта подготовки личного состава в России и за рубежом. За рубежом для подготовки пожарных и спасателей применяются огневые полигоны (огневые дома) в которых при помощи огневых модулей можно смоделировать различные ситуации: горение газовых баллонов, электродвигателя, винтовой лестницы, кровати, телевизора, электрошкафа, участка трубопровода, двери, "потолочный огонь".

3.1 Передвижная дымокамера (Беларусь)

В городе Гродно в 1991 году была разработана передвижная дымокамера для проведения тренировочных занятий:

в задымленной зоне;

в условиях ограниченной видимости;

по обучению населения по вопросам Г.О.

Основные технические характеристики:

Дымокамера оборудуется на базе полуприцепа ОдАЗ - 9958. Полуприцеп имеет габаритные размеры 11250x2500x3300 мм и может эксплуатироваться с седельными тягачами ЗИЛ-130, ЗИЛ-131 и КАМАЗ-5410, имеющими соответствующие присоединительные размеры (при допускаемой нагрузке на седло от 4000 до 6500 кг), а так же пневмо и электровыводы, обеспечивающие возможность их совместной работы.

Масса полуприцепа, необорудованного под ПДК - 5300 кг.

Масса полуприцепа, оборудованного под ПДК - 6100 кг.

Масса перевозимого груза - 9100 кг.

Полная масса полуприцепа - 14400 кг.

Внутренние размеры кузова в мм:

длина - 10670;

ширина - 2330;

высота - 1860;

Площадь пола кузова - 24,7 м².

Объем кузова -47 м³.

Максимальная скорость движения полуприцепа, оборудованного под передвижную дымокамеру - 70 км/час. Дымокамера представляет собой сборно - разборный лабиринт, состоящий из внутренних и крайних стоек, на которые навешиваются съемные перегородки. Передвижение по лабиринту усложняется различными переносными препятствиями (узкий и низкий проемы, лаз, люк, тоннель и т. п.). Время сборки лабиринта двумя пожарными - 20 мин. Габаритные размеры зала для тренировок: длина - 9400 мм; ширина - 2330 мм; высота - I860 мм.

Рис. 3.1 Внутренняя планировка дымокамеры. Сборно-разборный лабиринт.

Рекомендуемые средства задымления - дымовые шашки безосадочного дыма типа МПШ- 5 или МПШ- 6. Передвижные дымокамеры использовались в ГУГПС Ростовской, Волгоградской и Нижегородской областях, однако описание их эксплуатации в публикациях отсутствует. Преимуществом передвижной дымокамеры является стопроцентный охват личного состава регулярными тренировками, одинаковые условия тренировок для всех пожарных подразделений, низкая стоимость по сравнению со стационарными дымокамерами, проведение тренировок непосредственно в подразделениях, значительная экономия горюче-смазочных материалов, уменьшение вероятности дорожно-транспортных происшествий при следовании на тренировочное занятие, увеличение срока службы пожарных автомобилей, незначительное время и простота сборки-разборки лабиринта.

.2 Мобильный тренажерный комплекс "Drager"

Трейлер с выдвижной секцией на одной стороне

Эта концепция основана на элементах конструкции, содержащейся в DIN 14093, Часть 1, "Оборудование для тренировки в использовании дыхательных защитных приборов".

Размеры отдельных комнат не удовлетворяют этому стандарту вследствие ограниченности пространства в трейлере, однако все требования к тренажерному комплексу выполнены.

Для расширения пространства, галерею для передвижения ползком размещают на выдвижной платформе с одной стороны трейлера. Там можно использовать эргометры.

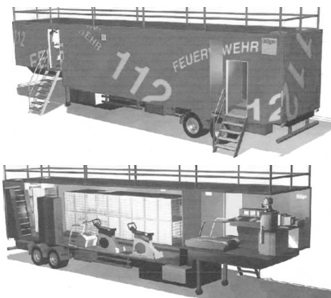

Рис.3.2 Внешний вид комплекса с выдвижной секцией

Эргометрическая комната

Эргометрическая комната содержит следующее оборудование:

1бегущая дорожка;

2велоэргометра;

2 молота;

1 помост;

вертикальная самодвижущаяся лестница.

Поскольку стандарт DIN требует наличия лишь двух различных типов оборудования, число эргометров можно уменьшить. Предусмотрена тренажерная секция для прохождения трубы и сиденья (для отдыха). Эргометры расположены в правой стороне трейлера; их не нужно перемещать для использования. Оборудование управляется из комнаты управления.

Комната управления

Для экономии пространства комната управления и контроля не отделена от эргометрической комнаты, но находится в передней части трейлера. Из комнаты управления непосредственно просматривается эргометрическая комната, а тренажерная комната и кровля трейлера контролируются системой телевизионного наблюдения. Рядом с комнатой управления расположена небольшая мастерская для проверки оборудования. Там же находятся принадлежности, описанные в разделе 3.13.4. Используя соответствующие принадлежностями (PC, ЭКГ, сфигмоманометр и программное обеспечение, см. опцию 1), комнату управления можно также использовать для медицинских проверок по методике G26.

Тренажерная комната

В соответствии с DIN 14093, тренажерная комната подразделяется на три раздела, позволяя ползать, ходить и лазать на трассе с полной длиной не менее 50 м. Из-за ограниченности имеющегося пространства, рекомендуется следующая программа упражнения:

лазание по вертикальной самодвижущейся лестнице затем выход на крышу;

ходьба на крыше;

прохождение средств моделирования промышленной среды

прохождение дымонепроницаемой двери в галерею для передвижения ползком;

ползание в галерее.

Маршрут в галерее для передвижения ползком можно изменить, используя сетки. Изолированный раздел галереи для передвижения ползком заполняется дымом от дымогенератора, вход из секции моделирования промышленной среды используется как шлюз. Секцию моделирования промышленной среды можно также использовать на крыше, как отдельный тренажер, чтобы практиковаться в спасении людей спасения из нефтяных цистерн и т.п. Системы тепловых, звуковых и световых эффектов встроены в галерею для передвижения ползком.

Для быстрой эвакуации людей в критических обстоятельствах предусмотрены две двери в стене, разделяющей галерею для передвижения ползком и эргометрическую комнату. В экстремальной ситуации встроенные вентиляторы позволяют быстро проветрить зону свежим воздухом. Задние двери используются для эвакуации людей из имитатора промышленной среды.

Это оборудование также удовлетворяет требованиям нового проекта стандарта DIN 14093, который требует сократить курс обучения и расширить упражнения в промышленной среде. Тренажерная секция для прохождения трубы достаточно просторна, позволяя пожарным проводить упражнения в полностью герметичных костюмах.

Оборудование

Коробчатая секция защищена анодированной алюминиевой полоской в углах. Покрытие пола включает нескользкие, простые для очистки черные резиновые плитки с круглыми выступами. Коробчатая секция оснащена всеми необходимыми проемами для дверей, окон, иллюминаторов и вентиляционных отверстий.

Выдвижная секция

Выдвижная секция сделана из тех же материалов, что и коробчатая секция. Эта секция выдвигается с использованием "двух выключателей". Для выдвижения секции используется электродвигатель 400 В. В случае перерыва в подаче энергии с выдвижной секцией можно работать с помощью ручных рукояток.

Шасси

Шасси сделано из стальных профилей и оборудовано двумя 8-тонными осями и барабанными тормозами.

Двухконтурные пневматические/механические тормоза обеспечивают торможение в зависимости от нагрузки; имеется система ABS и механический постоянный тормоз.

Шасси оборудовано четырьмя механическими опорами; при необходимости можно установить и гидросистему.

Шасси снабжено тремя встроенными ящиками с каждой стороны. Замки сделаны из нержавеющей стали и приварены к шасси. Корпуса сделаны из водонепроницаемой фанеры (21 мм). Предусмотрены люки с уплотнением из резины по трем сторонам, с двумя газовыми пружинами, чтобы фиксировать люк в открытом состоянии.

Общий вес трейлера - приблизительно 15.500 кг.

Трейлер без выдвижной секции Спецификации трейлера

Полуприцеп: длина: 13 500 мм, ширина: 2 460 мм, высота: 4 000 мм.

Рис.3.3 Внешний вид комплекса без выдвижной секции.

Шасси

Рама шасси сделана из высококачественных стальных профилей, легкой конструкции, расположена позади тягового двигателя, внешнее шасси сделано из угловой стали, поперечная и задняя стальная рама для защиты против дорожно-транспортных происшествий.

Трейлер

Поворотный шкворень согласно DIN и ISO 1726, может заменяться снизу.

Опоры:

Четыре двухскоростных телескопических опор с малым объемом технического обслуживания, опоры с упругой опорной пластиной, используются от одной стороны.

Ось и подвеска:

Не требующая значительного обслуживания ось на пневматической подвеске с закрытыми внутренними тормозами. Безремонтный автоматический привод тормоза, пневматическая подвеска с ручным управлением для подъема и понижения.

Тормозная система:

Автоматический управляемый грузом двойной воздушный тормоз на все колеса в соответствии с директивами ЕС. Тормозные соединения находятся спереди, без соединительных линий с грузовиком, подпружиненная блокировка тормоза или механический шпиндельный ручной тормоз с низкими эксплуатационными расходами.

Тип и конструкция

Корпус сделан из композитного пластмассового материала. Элементы стен, крыши и дверей имеют многослойную конструкцию, препятствующую диффузии пара, с низкой теплопроводностью. Преимуществом подобной конструкции является возможность использования больших композитно-пластмассовых элементов с самонесущей внутренней частью из твердого вспененного материала, постоянной теплопроводностью и чрезвычайно долгим сроком службы.

Передняя, задняя и боковые стены:

Композитно-пластмассовая конструкция, стеклопластик, с повышенной стойкостью к ударным нагрузкам, полная толщина 60 мм толщины, боковые стены 35 мм

Кровля:

Композитно-пластмассовая конструкция с усиленной кровлей, позволяющей ходить по крыше

· 2 люка, могут закрываться водонепроницаемым образом

· 1 складные перила по периметру из нержавеющей стали

· 1 внешняя лестница приблизительно 4500 мм, складывается в ящик

· 1 внутренняя лестница приблизительно 1200 мм, складывается в ящик.

Пол из многослойных панелей на основе твердого вспененного материала, 24 мм многослойной фанерной панели и пластмассы. Пол, закрыт резиновым настилом. Полная толщина приблизительно 75 мм.

Оборудование для эргометрической комнаты

Велоэргометр Power 550

Это устройство используется в начале тренировки, чтобы оценить физическое состояние испытуемого.

Вес: 35 кг.

Движущаяся дорожка PPS 55

Для упражнений в ходьбе/беге; скорость дорожки устанавливается в пределах от 0 до 20 км/ч; градиент: 0 - 20 %. Поверхность движущейся дорожки мягкая и гибкая, чтобы не напрягать суставы и сухожилия испытуемых.

Тренажерная зона

С 42 м секцией для передвижения ползком высотой 1000 мм блок сетки 1000 х 1000 мм, свободностоящий, с диагональным креплением.

Акустическая система контроля

Оборудована индивидуальным регулятором громкости для режимов приема и запроса, переключателя для выбора станции, соединителем для записи шумов на видеоленту. Включает средство для выключения рабочих шумов для сообщений. Шум воспроизводится через громкоговоритель в панели управления. Установка: в пульте управления.

ИК-камера (ПЗС)

Для телевизионного наблюдения при дневном освещении и в темноте. Повышенное разрешение по сравнению со стандартными камерами благодаря чипу приемника излучения. Формат чипа приемника 2/3 дюйма. Объектив 2.8 мм. / F = 1, 3. Прочный корпус из алюминия. Уменьшено смазывание изображения, особенно при минимальной освещенности.

Имитаторы

Генератор тумана

Размеры: 450х210х270 мм.

Емкость тумана: 1300 м³ непрерывно в течение 4 мин.

Мощность:2000 Вт

Шумовой аппарат

С кассетным магнитофоном, блоком питания и кассетой с записью шума.

Аппарат световых эффектов

Комплект прожекторов с 3 различными цветными стеклянными 100 Вт лампами с рефлекторами, крепится на небольшом стенном держателе.

Горячая зона

Тепловой излучатель: 6 кВт.

Вентиляционная система

Вентиляционная система для тренажерного комплекса с подачей воздуха до 2500 м³/ч.

Работает со свежим воздухом; 30-кратная замена воздуха.

Система отопления комплекса

Стенные конвекторы с защитой от перегрева, датчиками температуры,

Мощность нагрева 1500 Вт, класс защиты IP 20, напряжение питания 230 В/50 Гц.

3.3 Тренировочный пожарный модуль Dräger (Германия) с моделированием воспламенения работающий на газе

Воспламенение, результаты которого трудно оценить, и опасные очаги пожара представляют серьезную угрозу для пожарных. Специальные журналы регулярно сообщают о таких ситуациях при тушении пожаров. Чтобы предохранить пожарных от подобных эффектов, необходимо создать надлежащие условия для оборудования и развивать персональные навыки персонала.

Тренировочный модуль с моделированием воспламенения позволяет восполнить этот дефицит. Тренировочный модуль удобен для отработки следующих ситуаций:

упражнения на акклиматизацию к высоким температурам в ограниченном пространстве;

воздействие воспламенения на защитную одежду. Действия на пожаре в ограниченном пространстве. Использование новых методов борьбы с очагами пожара, включая воспламенение.

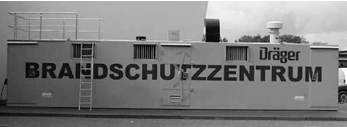

Рис. 3.4 Внешний вид комплекса

Тренировочный модуль обладает рядом явных преимуществ. Поскольку для моделирования пожаров используется пропан, можно управлять курсом упражнений. Очаги пожара управляются индивидуально; их можно быстро погасить, особенно при аварии. Это позволяет избегать опасных ситуаций входе тренировки. Чтобы помочь инструктору в оценке ситуации, тренировочный модуль оборудован 4 газовыми датчиками (два в отделении моделирования пожара, по одному в управляющем и технологическом отделении). Кроме того, 4 температурных датчика непрерывно измеряют распространение тепла по полу и под потолком отделения моделирования пожара. Быстрое тушение очагов пожара и высокопроизводительная система вентиляции с 140-кратным воздухообменом обеспечивают максимально возможную безопасность входе тренировки. Два дымогенератора делают тренировку еще более реалистической. Пульт управления автоматически регулирует работу систем, инструктор находятся в пультовой, расположенной в конце комплекса. Наблюдая за действиями участников через смотровое окно, он управляет тренировкой с пульта управления (возможно управление каждым элементом отдельно). Соответствующие индикаторы на пульте управления указывают, действует ли соответствующий очаг пожара. Существует режим автоматической работы тренажеров, в соответствии с заданной программой. Время потока пламени ограничено секундами. Кроме того на монитор выводятся показания температуры в четырех точках измерения и четырех измеренных НПВ, а также интенсивность генерацией дыма.

Рис. 3.5 Внешний вид пульта управления

Система вентиляции имеет ручной и автоматический режимы. Она обеспечивает подачу воздуха, необходимого для работы горелок, в зависимости от их числа и интенсивности работы. В случае непредвиденной ситуации включается аварийная вентиляция.

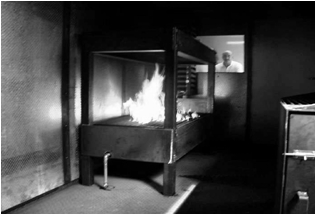

Рис.3.8 Имитатор горящая кровать

Четыре аварийных выключателя завершают концепцию безопасности модуля. Они автоматически выключают все горелки, останавливают генераторы дымового газа, и начинают 5-минутный цикл вентиляции. Кроме того, подается оптический и звуковой сигнал. При превышении значений НПВ или температуры система безопасности приостанавливает работу комплекса.

Рис.3.9 Имитаторы горящий двигатель и горящая кухня

Основные технические характеристики:

Габаритные размеры (Д x Ш x В): 12,2 x 2,4 x 2,6 м

Вес: около 15000 кг

Источники пламени:

воспламенение, радиус пламени приблизительно 6 м;

горящая кровать с регулируемым размером пламени;

горящий фланец;

горящий двигатель с двумя размерами пламени;

горящая лестница с двумя размерами пламени (комплект баллонов позволяет одновременно использовать только два источника пламени).

Дополнительные источники пламени: диван, полка, кресло, верстак , стол с монитором PC, вешалка, корзина для бумаг, электрический счетчик, газомер, бочка с огнеопасным веществом.

Средства безопасности:

4 избыточно соединенных газовых датчика: предварительная тревога (предупредительный сигнал) при 10% НПВ, главная тревога (выключение системы, запуск системы вентиляции) при 25% НПВ;

4 аварийных выключателя (на всех дверях и пульте управления);

4 датчика температуры: макс. 250⁰C на высоте 1 м, макс. 650⁰C под потолком.

Вентиляция: 150-кратный воздухообмен. Автоматическое включение системы вентиляции при превышении допустимой температуры, предельных значений НПВ, или при активизации аварийных выключателей.

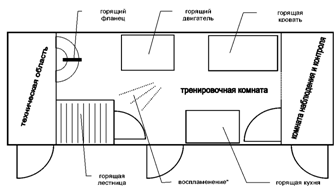

Рис. 3.10 Схема размещения оборудования

.4 Тренировочный модуль Dräger (Германия) с моделированием воспламенения контейнерного типа

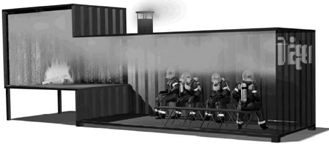

Рис. 3.11 Внешний вид модуля

В отличие от систем на основе газа, в этом модуле используется горение деревянных конструкций. Внутренняя часть контейнера облицована древесностружечными плитами; пожар может наблюдаться с момента возгорания до воспламенения, что позволяет моделировать пожар и обучать необходимым методам пожаротушения.

Тренировочный модуль позволяет отрабатывать следующие ситуации:

упражнения на акклиматизацию к высоким температурам в ограниченном пространстве;

наблюдение термодинамических процессов на имитируемом пожаре в комнате с последующим воспламенением;

идентификация признаков наступающего воспламенения;

воздействие воспламенения на защитную одежду;

использование новых противопожарных методов, позволяющих предотвратить воспламенение;

как действовать на пожаре в ограниченном пространстве с воспламенением.

Тренажерная система состоит из двух модулей, расположенных рядом и сдвинутых по высоте; габаритную длину системы можно выбирать согласно требованиям тренировочного процесса. Стены обоих модулей сделаны из стальных панелей с трапецеидальной гофрировкой (толщина стены приблизительно 1,5 мм).

Тренировочный модуль разделен на два отделения:

отделение моделирования пожара;

отделение наблюдения.

На крыше отделения наблюдения помещается вытяжной колпак с заслонкой для подачи свежего воздуха или вентиляции всей системы. Заслонку можно привести в действие изнутри рукояткой через шкивы тросовой системы.

Пол отделения наблюдения облицован (против скольжения) и усилен тонколистовой сталью.

В оба отделения, как моделирования, так и наблюдения, можно войти с передней части тренировочной галереи через двойные двери, которые открываются на всю внутреннюю ширину модуля.

Внутренняя часть отделения моделирования почти полностью облицована пластинами тонколистовой стали. Кроме того, она теплоизолирована минеральной ватой. При этом достигается максимально возможное накопление теплоты внутри отделения, необходимое для управляемого воспламенения. До тренировки отделение моделирования пожара облицовывается древесно-стружечной плитой. Для установки древесно-стружечных плит на боковых и задних стенах смонтированы U-образные и угловые стальные профили, облегчающие быструю установку плит. Из потолка свисают цепи, позволяющие прикрепить пластины под потолком. Все выступающие острые края листов закрыты для предотвращения порезов. Отделения наблюдения и моделирования в тренировочной зоне соединены лестницей.

В двери модуля имеется отверстие для рукава, позволяющее подавать средство тушения пожара, не ограничивая пространство во входной части отделения наблюдения.

До начала тренировки отделение моделирования облицовывается не мелованной древесно-стружечной плитой без растворителя. Для этого плиты необходимо присоединить к гнездам в стенах или прикрепить под потолком.

Регулируя подачу воздушного потока, можно управлять интенсивностью распространения пламени в тренажерном комплексе. Для этого открываются двери или вентиляционная заслонка. Для тушения пожара в модуле используется рукава, применяются соответствующие методы. Как средство тушения пожара используется вода.

Тренировку можно разбить в три характерных фазы, основанные на росте температуры и распространении пламени:

) После возгорания начального пламени в заднем углу отделения моделирования, пламя распространяется к древесно-стружечной облицовке, вызывая незначительное формирование диффузного дыма, производя пиролитический газ и низкотемпературный газ при обугливании. Температура в пожарном и наблюдательном отделении увеличивается медленно, но устойчиво.

) Температура в учебной аудитории явно увеличивается из-за выделения тепла из потока. Начальное пламя распространяется слабо. Может иметь место тлеющий пожар без огня. Содержание кислорода в контейнере уменьшается, формируется толстый слой дыма в верхней области модуля и слой кислорода в нижней области. Вырабатывается пиролитический газ, который накапливается под потолком.

) Воспламенение можно вызвать управляемым образом, медленно подавая кислород без значительного увеличения давления внутри модуля. Тепловое излучение из потолка явно увеличивается и древесно-стружечная облицовка вспыхивает.

После тренировки облицовка должна сгореть дотла, чтобы остались минимально возможные фрагменты. Горячие области гасятся водой, пока не будет видно никакого дыма.

Основные технические характеристики:

Габаритные размеры:

Отделение моделирования пожара (Д x Ш x В): 3 x 2,4 x 3,3 м;

Отделение наблюдения (Д x Ш x В): 6 x 2,4 x 2,4 м

Вес: 5 500 кг

Для установки модуля необходимы автопогрузчик или кран. Время монтажа примерно 1 час.

.5 Огневые модули. Фирма "GFT" (Германия)

Предназначены для отработки приемов тушения при помощи огнетушителей. Применяются для обучения населения и персонала работе с первичными средствами пожаротушения.

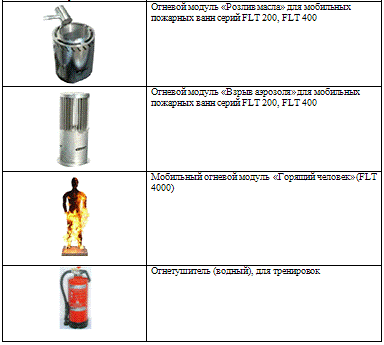

Таблица 3.1

На основе анализа существующих передвижных комплексов приступаем к формулировке и разработке требований для нашего изделия.

.6 Огневой полигон "ПТС-Лава" (Россия)

Огневой полигон смонтирован на базе двухосного шасси. Габаритные размеры полуприцепа:

длина -15000 мм;

ширина - 2600 мм;

высота транспортного средства - 4000 мм;

высота седла -1350 мм.

Рама - сварная конструкция из стальных профилей. Кузов полуприцепа выполнен из нержавеющий стали; оси - BPW с пневмоподвеской, ошиновка, двухскатная, количество колес: 8+1 (запасное), колеса -6, 75 х 17,5; шины - 230/70К17.5. Опорное устройство; тормозная пневмоарматура, АВС на одной оси, в задней части рамы - аутригеры, фиксирующие полуприцеп в неподвижном положении при спущенной пневмоподвеске. Пневмоподвеска необходима для транспортировки электронного оборудования.

Данный комплекс разработан и выпущен ОАО "ПТС" при содействии представителей немецкой компании "GFT".

Рис. 3.12 Внешний вид комплекса

Предназначен для подготовки всех категорий специалистов, работа которых связана с тушением пожаров, ведением спасательных и аварийно-восстановительных работ в зонах повышенной опасности и других ЧС на объектах различных министерств и ведомств, в коммунальных службах и в жилом секторе, а также отработке психологического воздействия на тренируемых всевозможными факторами пожаров.

Огневой комплекс имеет следующие помещения:

участок лабиринта;

промышленный участок;

жилая зона;

пультовая (помещение руководителя занятий)

Рис.3.13
