Тушение пожара на складах товарно-материальных ценностей
МЧС РОССИИ
СИБИРСКАЯ
ПОЖАРНО-СПАСАТЕЛЬНАЯ АКАДЕМИЯ - ФИЛИАЛ САНКТ-ПЕТЕРБУРГСКОГО УНИВЕРСИТЕТА
ГОСУДАРСТВЕННОЙ
ПРОТИВОПОЖАРНОЙ СЛУЖБЫ
КУРСОВОЙ
ПРОЕКТ
ПО
ДИСЦИПЛИНЕ ПОЖАРНАЯ ТАКТИКА
ТЕМА:
ТУШЕНИЕ ПОЖАРА НА СКЛАДАХ ТОВАРНО-МАТЕРИАЛЬНЫХ ЦЕННОСТЕЙ
Железногорск-
2013
Оперативно-тактическая
характеристика склада товарно-материальных ценностей
|
Назначение
здания
|
Склад
|
|
Размеры
в плане (м)
|
24х72
м
|
|
Высота
(м)
|
6
м
|
|
Этажность
|
1
этаж
|
|
Тип
остекления
|
Обычное
|
|
Степень
огнестойкости здания
|
2
|
|
Категория
здания (помещений) по взрывопожарной опасности
|
В
|
|
Кол-во
работников (персонала): днем/ночью
|
20/2
|
|
Кол-во
входов
|
2
|
|
Кол-во
лестничных клеток в том числе не задымляемых
|
0
|
|
Стены
(тип и предел огнестойкости)
|
Кирпичные
толщиной 30 см. Предел огнестойкости 4,25 часа.
|
|
Перекрытия
(тип и пределы огнестойкости)
|
Предел
огнестойкости 2,5 часа. Перекрытие ж/б плиты 2,5 часа
|
|
Кровля
(тип)
|
Рубероидная
|
|
Ближайшие
водоисточники (схема противопожарного водоснабжения объекта соответствует
предпоследней цифре номера зачетной книжки) 0
|
ПГ
- 48 на расстоянии - 140 м. Диаметр 150 мм. Н=20м, кольцевой. ПГ - 60 на
расстоянии - 180 м. Диаметр 150 мм.. Н=20м, кольцевой. ПГ - 20 на расстоянии
- 220 м. Диаметр 150 мм.. Н=20м, кольцевой. На расстоянии 40 м. от корпуса
находится пожарный водоем V75 м. На расстоянии 200 м. от корпуса находится
пожарный водоем V100 м. На расстоянии 60 м. от корпуса находится пожарный
пирс.
|
|
Системы
оповещения о пожаре (да/нет)
|
нет
|
|
Система
дымоудаления (да/нет)
|
нет
|
|
Вкл.
установок пожаротушения (способ и место)
|
нет
|
|
Наличие
внутренних ПК:Всего/на типовом этаже
|
2
|
|
Дополнительная
информация
|
нет
|
Расписание выездов пожарных подразделений.
пожар водоснабжение тушение
|
Время
следования
|
Подразделения
|
Время
следования
|
Подразделения
|
Время
следования
|
Подразделения
|
|
Вызов
№1
|
|
Вызов
№2
|
|
Вызов
№3
|
|
7
|
ПЧ-8
АЦ-40(375)Ц1А АЦ-40(131)153
|
16
|
ПЧ-11
АЦ-40(375)Ц1А АЦ-40(133Г1)181 АГДЗС-12
|
25
|
ПЧ-19
АЦ-40(131)153 АЦ-40(130)63Б АГДЗС-12
|
|
13
|
Вызов
№1-«БИС»
|
18
|
ПЧ-2
АЦ-40(375)Ц1 АЦ-40(130)63Б АСО-12(66)90А
|
27
|
ПЧ-20
АЦ-40(130)63Б АЦ-40(130)63Б
|
|
ПЧ-17
АЦ-40(130)63Б АЦ-40(130)63Б АЛ-30(131)
|
ПЧ-5
АЦ-40(131)137А АЦ-40(131)137А ПНС-110(131)133 АР-2(131)133
|
|
|

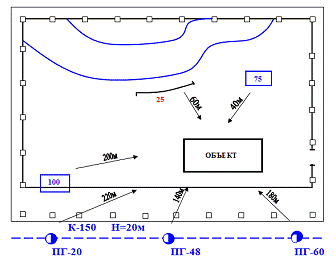

Наружное противопожарное водоснабжение
Рис. 1
Тактический замысел
Пожар возник в 16 ч 31 минуту, в
результате нарушения в работе электроустановок, использование неисправного
электрооборудования.При возникновении пожара, на складе находились материалы
хранения, представляющие собой горючую нагрузку. Линейная скорость
распространения горения для склада товарно-материальных ценностей, в
соответствии с приложением 7составляет
На начальном этапе форма развития
пожара угловая180o.Распространение пожара происходит по горючей нагрузке и
оборудованию. На объект установлен второй номер вызова.

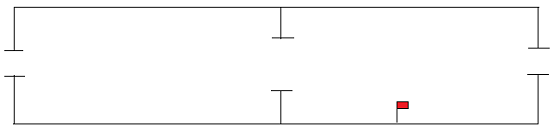

Схема объекта
Рис. 2

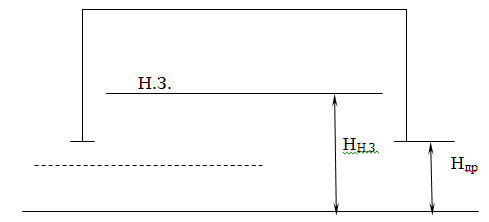

Определение высоты расположения
нейтральной зоны
|
№
варианта, исходные данные
|
7
|
|
Размеры
проёмов, м - приточного - вытяжного Вид приточного проёма Высота расположения
вытяжного проёма, м Температура наружного воздуха, град. С Среднеобъёмная
температура, 0С
|
2,5*1,5
2,5*1,5 дверь 0 +10 300
|
Рис. 3
При открытых нижних проемах, т.е. когда они
являются приточно-вытяжными, расположение нейтральной зоны определяют по
формуле:
=1,41 м
Из приложения 5 берем наиболее
близкую температуру 0С, соответственно плотность воздуха 1,293 кг/м3, плотность
продуктов сгорания 1,295 кг/м3.
Расчет параметров пожара на момент
сообщения в пожарную охрану.
Определение параметров пожара на
момент сообщения в пожарную охрану.
Определение пути пройденного огнем
Так как на момент возникновения
пожара работники дежурной смены находились в помещении склада, время до
сообщения принимаем минимальным - 8 мин. Так как время свободного развития
пожара составляет менее 10 минут
(
), путь, пройденный огнем определяем
по формуле:
Определение формы пожара.
Форма пожара угловая180o
Определение площади пожара.
п =
, [м2].п =
, [м2].
Определение периметра пожара
Рп = p
L + 2L, [м]
Рп = 3,142+ 22=10,28, [м]
Определение фронта пожара.
Фп= pL, [м];
Фп= 3,142=6,28, [м];
Определение скорости роста площади
пожара.
Vs=
, [м2/мин.],=
0,78[м2/мин.]
Определение скорости роста периметра
пожара.
р =
, [м/мин.]р =
, [м/мин.]
Определение скорости роста фронта
пожара.
ф =
, [м/мин.].ф =
, [м/мин.].
Определение параметров пожара на
момент прибытия первого подразделения
Определение времени прибытия первого
подразделения.
tприб.1=tд.с.+tсб.+tсл.1, [мин.],
tприб.1=8+1+7=16,
[мин.]
Определение пути, пройденного огнём.
=5Vл+Vл
(tсв-t1), [м]
L=5×0,5+0,5×(16-10)=5,5[м]
Форма развития пожара на 16 минуте:
Пожар принял угловую 180o форму
Площадь пожара на 16 минуте:
Sп =
47,49, [м2]
Периметр пожара на 16 минуте
составит:
Рп = 3,145,5 +
2×5,5=28,27[м]
Определение фронта пожара на 16
минуте
Фп= 3,145,5=17,27,
[м]
Определение скорости роста площади
пожара на 16 минуте
=
=2,96, [м2/мин.]
Определение скорости роста периметра
пожара.
р =
=1,76, [м/мин.]
Определение скорости роста фронта
пожара
ф =
=1,07, [м/мин.].
Определение параметров пожара на
момент введения сил и средств первого подразделения
Определение времени свободного
развития горения
tсв.=tд.с.+tсб.+tсл.1+tб.р., [мин.],
tсв.=8+1+7+8=24,
[мин.]
Определение пути, пройденного огнём.
=5Vл+Vл(tсв-t1) [м],
Форма развития пожара на 24 минуте:
Пожар принял прямоугольную форму.
Площадь пожара на 24 минуте
составит:
п =
, [м2].п =
=141,69,
[м2].
Периметр пожара на 24 минуте
составит:
Рп = p×9,5 + 2×9,5=48,83, [м];
Определение фронта пожара на 24
минуте составит:
Фп= 3,149,5=29,83,
[м]
Определение скорости роста площади пожара на 24
минуте составит:
Vs=
=5,9, [м2/мин.]
Определение скорости роста периметра
пожара.
р =
=2,03, [м/мин.]
Определение скорости роста фронта
пожара
ф =
=1,24, [м/мин.].
Расчет сил и средств для тушения
пожара
Определение площади тушения.
Площадь пожара на 24 минуте
составляет 141,69 м2 и не достигла стен помещения,поэтому форма пожара по-прежнему
остается угловой 180º.
Исходя
из этого площадь тушения пожара будем рассчитывать для угловой 180º формы пожара
по формуле:
т = 0,5π h (2L -
h)=0,5×3,14×5(2×9,5-5)=7,85×14=109,9м2
Требуемый расход воды на тушение
пожара:
ттр. = SтIтр.[л/с].,
гдеттр. =109,9×0,2=21,98[л/с].
Определение требуемого расхода воды на защиту.
Qзащтр. = Sзащ
, [л/с].
=0,25×0,2=0,05 [л/(с*м2)]защтр.
= 141,69×
0,05 = 7,08 [л/с]
Определение общего расхода воды.
тр.общ. =
+
.,
[л/с]тр.общ.=21,98+7,08=29 [л/с]
Определение требуемого количества
стволов на тушение пожара.
тств. =
,тств. =
= 2,97
Из тактических соображений принимаем
3 ствола«А» с расходом 7,4 л/с.
Определение требуемого количества
стволов на защиту объекта.
=
=1,91
Из тактических соображений принимаем
2 ствола «Б» с расходом 3,7 л/с.
Определение общего количества стволов на тушение
пожара и защиту объекта.
Nств.общ. =
+
ств.общ. = 3
+ 2=5ств.
Определение фактического расхода
воды на тушение пожара
=
×qств., [л/с].
= 3×7,4= 22,2, [л/с].
Определение фактического расхода
воды на защиту объекта
=
×qств., [л/с]
= 2×3,7 = 7,4, [л/с]
Определение общего фактического
расхода воды на тушение пожара и защиту объекта.
фобщ.= + , [л/с].фобщ.=22,2+ 7,4 = 29,6,
[л/с].
Определение требуемого количества
пожарных автомобилей, которые необходимо установить на водоисточники.
авт.=
,авт.=
=0,92,принимаем 1 автомобиль.
Определение требуемой численности личного
состава для тушения пожара.
Nл.с.общ=Nл\с туш.×Nств.туш. +
Nл\с защ..×+ Nп.б.+
Nм+Nл+Nрез+ Nавт, Nл.с.общ=9+2+ 3 + 2+ 2+3 + 1=22чел.
Определение количества отделений.
отд.АЦ=
общ.=
-принимаем6
основных отделений.
Вывод о достаточности сил и средств.
Так как на данный объект установлен
автоматический номер вызова 2, по которому расписанием выезда предусмотрен
выезд 15 отделений. Поэтому, сил и средств, для тушения пожара будет
достаточным.
Расчет параметров пожара по
установленному расчету сил и средств повышенному рангу пожара
Определение параметров пожара на
момент введения сил и средств вторым подразделением.
Определение времени введения сил и
средств вторым подразделением.
tвв.2.=tсв.+(tсл.2 -tсл.1), [мин.],
tвв.2.=
24+(13 - 7) = 30, [мин.],
Определение пути, пройденного огнём.
L = 5 × 0,5 + 0,5 × (24 - 10) + 0,5
× 0,5×(28 - 24) = 10,5 [м].
Форма пожара.
На 30 минуте пожар угловой 180˚
Площадь пожара
Sп =
=173,09, [м2].
Определение периметра пожара. Pп,
(м)
Рп = p×10,5 + 2×10,5=53,97[м]
Определение фронта пожара. Фп, (м);
Фп =p10,5=32,97[м]
Определение скорости роста площади
пожара. Vs, (м2/мин.);=
, [м2/мин.]=
= 5,76,
[м2/мин.]
Определение скорости роста периметра
пожара. Vр,. (м/мин.)
р =
= 1,79, [м/мин.]
Определение скорости роста фронта
пожара. Vф, (м/мин.).
ф =
= 1,09, [м/мин.].
Определение времени прибытия на пожар СПТ
(службы пожаротушения).
tспт=tд.с.+tсб.+tсл.3
[мин.]
tспт= 8 + 1 + 16 = 25[мин.]
Определение параметров пожара на момент
локализации.
tвв.2.=tсв.+(tсл.2
-tсл.1),
[мин.]
tвв.2.=24+(16-7)=33 [мин.]
Определение пути, пройденного огнём.
L=5Vл+Vл(tсв. - 10)+0,5Vл (расч.-
св.)[м]
L=5×0,5+0,5×(24 -
10)+0,5×0,5× (33- 24)= 2,5+7+2,25=11,75 [м]
Определение формы пожара:
Форма пожара на 33 минуте угловая
180˚
Определение площади пожара Sп, (м2);
п =
=216,75, [м2].
Определение периметра пожара. Pп,
(м)
Рп = p11,75 + 2×11,75=36,89+23,5=60,39 [м]
Определение фронта пожара. Фп, (м)
Фп= p11,75=36,89 [м];
Определение скорости роста площади
пожара. Vs, (м2/мин.);
=
= 6,54[м2/мин.]
Определение скорости роста периметра
пожара. Vр,. (м/мин.)
р =
=1,83 [м/мин.]
Определение скорости роста фронта
пожара. Vф, (м/мин.).
ф = 0[м/мин.]
Расчет сил и средств для тушения
пожара
Определение площади тушения.
т = 0,5×π×5×(2×11,75-
5)=145,22 [м2]
Требуемый расход воды на тушение
пожара:
ттр. = SтIтр.[л/с].,
гдеттр. =145×0,2=29[л/с].
Определение требуемого расхода воды на защиту.
Qзащтр. = Sзащ, [л/с].
=0,25×0,2=0,05 [л/(с*м2)]защтр.
= 216×
0,05=10,8 [л/с]
Определение общего расхода воды.
тр.общ. = + .,
[л/с]тр.общ.=29 +10,8 = 39,8 [л/с]
Определение требуемого количества
стволов на тушение пожара.
тств. =
= 3,91
Из тактических соображений принимаем
4 ствола «А» с расходом 7,4 л/с
Определение требуемого количества
стволов на защиту объекта.
=
=1,45
Из тактических соображений принимаем
2 ствола «А» с расходом 7,4 л/с.
Определение общего количества
стволов на тушение пожара и защиту объекта
Nств.общ. = +
Nств.общ. = 4 + 2 = 6ств.
Определение фактического расхода воды на тушение
пожара
= 4×7,4 = 29,6, [л/с].
Определение фактического расхода
воды на защиту объекта
= 2×7,4 = 14,8, [л/с]
Определение общего фактического
расхода воды на тушение пожара и защиту объекта.
фобщ.= + , [л/с].фобщ.=29,6+ 14,8 = 44,4,
[л/с].
Определение требуемого количества
пожарных автомобилей, которые необходимо установить на водоисточники.
авт.=,авт.=
=1,38,принимаем 2 автомобиля.
Определение требуемой численности
личного состава для тушения пожара.
л.с.общ=Nл\с туш.Nств.туш. +
Nл\с защ..+ Nп.б.+ Nм+ Nл +Nрез+ Nавт,
Nл.с.общ= 12 + 4 + 4 + 2 + 3 + 2 + 2 = 29чел.
Определение количества отделений.
N отд.АЦ= общ.=
- принимаем
8 основных отделений
Вывод о достаточности сил и средств.
Исходя из расчетов, можно сделать
вывод, что третьим подразделением мы сможем обеспечить работу стволов,
необходимых для локализации пожара.
Вспомогательный расчет
Определение водоотдачи наружного
противопожарного водопровода.
ксети = ((D/25)Vв ) 2
[л/с],ксети = ((150/25)1,5 ) 2 = 81
[л/с]
Определение предельного расстояния
подачи огнетушащих средств.
пред=
, [м]пред=
=203, [м]
Вывод: предельное расстояние подачи
воды значительно превышает расстояние от водоисточников до места пожара.
Определение времени работы пожарного
автомобиля от пожарного водоёма.
Определим время работы пожарного
автомобиля установленного на водоисточник объемом 75 м2 по формуле:
=
, [мин.],
=
с.=51, [мин.]
>
×kЗ
51>20×5=100
Данное условие не выполняется,
соответственно данного пожарного водоема не хватит на весь период тушения
пожара. Следовательно, забор воды будем осуществлять из реки.
Организация тушения возможного
пожара первым РТП
|
Время
от начала развития пожара, мин
|
Qтр,л/с
|
Введено
стволов на тушение и защиту
|
Qф,
л/с
|
Распоряжения
РТП
|
|
|
|
Б
|
А
|
Л
|
ГПС,
СВП
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
Ч+8
|
Форма
пожара угловая 1800 Sп=6,28 м2 Рп =10,28 м. Фп = 6,28 м Vs= 0,78 м2/мин
Vр=1,28 м/мин Vф=0,78 м/мин
|
-
|
-
|
-
|
-
|
-
|
-
|
Поступает
сообщение о пожаре на ПСЧ. Диспетчер подает сигнал тревоги и отправляет к
месту вызова подразделения (Согласно расписанию выездов)
|
|
Ч+16
|
Форма
пожара угловая 1800 К месту пожара прибывает ПЧ-8 в составе 2 отделений
Sп=47,49 м2 Рп =53,97 м. Фп = 17,27 м Vs= 2,96 м2/мин Vр=1,76 м/мин Vф=1,07
м/мин
|
-
|
-
|
-
|
-
|
-
|
-
|
РТП
докладывает на ПСЧ о прибытии. Дает указания: КО-1:АЦ установить на реку,
проложить магистральную линию организовать звено ГДЗС для проведения
разведки, и подачи 1 ств. «А» на тушение с западной стороны КО-2: Установить
АЦ на реку проложить магистральную линию, организовать звено ГДЗС подать 1
ств. «А» на тушение с восточной стороны РТП-1 подтверждает ранг пожара № 2
|
|
Ч+22
|
Прибытие
ПЧ-17 в составе трех отделений
|
-
|
-
|
-
|
-
|
-
|
-
|
Начальник
караула ПЧ-17 докладывает о прибытии. РТП дает указания: КО-1:
проложить магистральную линию организовать звено ГДЗС и подать отПЧ-8(1)
ствол «А» на тушение с западной стороны КО-2: проложить магистральную линию
от ПЧ-8(2) организовать звено ГДЗС и подать ствол «А» на тушение с восточной
стороны. АЛ-30 в резерв.
|
|
Ч+24
|
Момент
подачи ПЧ-8 стволов на тушение. Форма пожара угловая 1800 Sп=141,69 м2 Рп
=48,83 м. Фп = 29,83 м Vs= 5,9 м2/мин Vр=2,03 м/мин Vф=1,24 м/мин
|
29
|
-
|
2
|
-
|
-
|
14,8
|
Следить
за выполнением поставленных задач и поведением строительных конструкций.
|
|
Ч+25
|
К
месту пожара прибывает ПЧ-11 в составе трех отделений и СПТ
|
|
|
|
|
|
|
Начальник
караула ПЧ-8 (РТП-1) делает доклад оперативному дежурному (РТП-2). РТП-2 дает
указания: 1 отделению: подать 1 ствол «А» по 3-х коленной лестнице на защиту
кровли с южной стороны от ПЧ-8 (1). 2 отделению: подать 1 ствол «А» по 3-х
коленной лестнице на защиту кровли с северной стороны от ПЧ-8 (2) 3 отделению
организовать резервное звено ГДЗС.
|
|
Ч+30
|
Момент
ввода сил и средств ПЧ-17 Форма пожара угловая 1800 Sп=173 м2 Рп =53,97 м. Фп
= 53,97 м Vs= 32,97 м2/мин Vр=1,79 м/мин Vф=1,09 м/мин
|
39,8
|
-
|
4
|
-
|
-
|
29,6
|
РТП-2
следит за выполнением поставленных задач и поведением строительных
конструкций.
|
|
Ч+33
|
Момент
ввода сил и средств ПЧ-11 Форма пожара угловая 1800 Sп=216,75 м2 Рп =60,39 м.
Фп = 36,89 м Vs= 6,54 м2/мин Vр=1,83 м/мин Vф=0
|
39,8
|
-
|
6
|
-
|
44,4
|
РТП-2
сообщает на ПСЧ «Локализация». Внимательно следит за соблюдением правил по
охране труда.
|
Совмещённый график тушения условного пожара
Рис. 4
Литература
1. Повзик
Я.С. «Пожарная тактика». - М.: «ЗАО Спецтехника» 2000 г.
2. Федеральный
закон «О пожарной безопасности» № 69-ФЗот 21.12.1994 г.
. Теребнев
В.В., Теребнев А.В. Управление силами и средствами на пожаре: Учеб пособ. / Под
ред. Е.А. Мешалкина - Екатеринбург: Калан-Форт, 2004 г.
. Программа
подготовки личного состава подразделений ГПС МЧС России от 29 декабря 2003г.
. Приказ
МЧС России № 630 от 31 декабря 2002 г «Об утверждении и введение в действие
правил по охране труда в подразделениях Государственной противопожарной службы
МЧС России».
. Приказ
МЧС России № 156 от 31 марта 2011 г «Порядок тушения пожаров подразделениями
пожарной охраны».
. Приказ
МЧС России №3 от 09.01.2013 «Об утверждении Правил проведения личным составом
федеральной противопожарной службы Государственной противопожарной службы
аварийно-спасательных работ при тушении пожаров с использованием средств
индивидуальной защиты органов дыхания и зрения в непригодной для дыхания
среде».
. Организационно
- методические указания по тактической подготовке начальствующего состава
пожарной охраны МЧС России - М: ГУ МЧС России 2007г.
. ГОСТ
2.321-84 ЕСКД. Обозначения буквенные.
. В.В.
Теребнёв. «Справочник руководителя тушения пожара».- М: «Пожкнига» 2004 г.
. В.В.
Теребнёв, А.В. Теребнёв, А.В. Подгрушный, В.А. Грачёв «Тактическая подготовка
должностных лиц органов управления силами и средствами на пожаре» Учебное
пособие. М.: Академия ГПС, 2004.
