Техническое обслуживание и ремонт гидравлического привода рулевого управления автомобиля Honda CRV

1. Введение

.1 Цели и задачи

Целью моей работы является приобретение теоретических знаний по техническому обслуживанию и ремонту гидравлического привода рулевого управления автомобиля Honda CRV.

Для выполнения этой цели мне необходимо решить следующие задачи:

Изучить общее устройство и принцип работы гидравлического привода рулевого управления автомобиля Honda CRV;

Изучить техническую и справочную литературу.

Изучить методику проведения ТО и диагностики;

Научиться проводить дефектацию деталей гидравлического привода рулевого управления автомобиля Honda CRV;

Ознакомиться с основными дефектами гидравлического привода рулевого управления автомобиля Honda CRV.

.2 Развитие автомобилестроения в России

Автомобиль - наиболее эффективное транспортное средство.

Автомобильный транспорт выполняет основной объем перевозок грузов и пассажиров. Первый русский автомобиль с двигателем внутреннего сгорания был построен Е. А. Яковлевым и П. А. Фрезе в 1896 г. Производство автомобилей в России началось в 1908 г. со сборки машин на Русско-Балтийском вагоностроительном заводе в Риге. Было выпущено примерно 800 машин. В 1916 г. в Тюфелевой роще состоялась закладка завода Автомобильного Московского Общества (АМО), где с 1917 г. по 1919 г. собирались автомобили Ф-15 по итальянской лицензии. С 1919 г. по 1923 г. завод выполнял в основном ремонт автомобилей. 1 ноября 1924 г. был собран первый советский грузовик АМО-Ф-15.

В развитии отечественной автомобильной промышленности можно выделить несколько основных этапов.

-1930 гг. - мелкосерийное производство автомобилей на заводе АМО (в настоящее время АМО ЗИЛ).

В 1925 г. начал выпуск грузовых автомобилей Ярославский автомобильный завод.

В 1930 г. пущен в строй Московский завод малолитражных автомобилей, принято решение о строительстве в Нижнем Новгороде автомобильного завода мощностью 100 тыс. автомобилей в год.

-1946 гг. - основными задачами стали создание материальной базы для массового производства автомобилей и обеспечение заводов высококвалифицированными кадрами.

В 1931 г. начата реконструкция завода АМО для массового производства грузовиков конвейерным способом.

В 1932 г. построен Горьковский автомобильный завод, начался серийный выпуск грузовиков ГАЗ-АА. В этот период начал выпуск большегрузных автомобилей Ярославский автомобильный завод, Московский завод малолитражных автомобилей освоил производство легковых автомобилей КИМ-10.

В 1944 г. построен завод на Урале, начат выпуск грузовых автомобилей ЗИС-5В.

-1958 гг. - разработаны и поставлены на производство автомобили новых конструкций: грузовые большой грузоподъемности, тягачи, автомобили-самосвалы, специализированные (пожарные, санитарные и др.).

Вступили в строй новые автомобильные и автобусные заводы в городах Минск, Павловск, Кутаиси, Кременчуг и Львов. Расширился типаж грузовых и легковых автомобилей и автобусов.

-1965 гг. - увеличивается число выпускаемых автомобилей, повышается их качество. Происходит специализация и кооперирование заводов по выпуску автомобилей. Так, Ярославский автомобильный завод (ныне ЯМЗ) становится заводом по выпуску дизелей, а производство автомобилей передается на новый завод в г. Кременчуг. Производство карьерных самосвалов грузоподъемностью выше 25 т, изготовляемых на Минском автомобильном заводе, передано Белорусскому автомобильному заводу в г. Жодино.

-1970 гг. - реконструкция и техническое перевооружение заводов ГАЗ, ЗИЛ, АЗЛК, МАЗ, БелАЗ и др.Вступили в строй Ижевский автомобильный завод по производству автомобилей «Москвич»-408 и Волжский автомобильный завод в г. Тольятти.

-1980 гг. - интенсивное развитие автомобилестроения. В 1975 г. было выпущено 1 964 000 автомобилей. 16 марта 1976 г. в г. Набережные Челны был выпушен первый автомобиль КамАЗ-5320. В декабре 1976 г. автомобильная промышленность СССР преодолела двухмиллионный рубеж, выпустив 2 025 000 автомобилей за год.

Переход на новые экономические отношения затормозил развитие отечественного автомобилестроения.

В настоящее время заводы автомобильной промышленности развивают новые формы сотрудничества с зарубежными фирмами и в основном ориентированы на выпуск автомобилей по заказу.

Потребность людей в необходимости ускоренного перемещения по земле привела человечество к созданию различных машин и механизмов, наиболее удобным и любимым из которых стал автомобиль.

Слово "автомобиль" означает "самодвижущаяся повозка", хотя в современном понимании автомобилями принято называть только средства передвижения, оснащенные автономными двигателями (внутреннего сгорания, электрическими, паровыми).

Российские автомобилисты в 1996 г. отмечали столь знаменательную дату, как 100-летие отечественного автотранспорта, отсчитывающего свое рождение с 11 сентября 1896 г.. Как установили историки, именно эта дата была ознаменована выходом в свет Постановления Министра путей сообщения князя М.И.Хилкова "О порядке и условиях перевозки тяжестей и пассажиров по шоссе ведомства путей сообщения в самодвижущихся экипажах".

В целом же начало современной автомобильной эпохи принято отсчитывать с 1895 г., когда независимо друг от друга Г.Даймлер и К.Бенц построили самодвижущиеся экипажи, имевшие двигатели внутреннего сгорания с большим числом оборотов и высокой степенью сжатия. Стало возможным широкое распространение автомобиля.

С тех пор российское автомобилестроение прошло славный путь, но на нем, к сожалению, были незаслуженно забыты имена многих конструкторов, инженеров и строителей русских автомобилей - основоположников российского автомобилестроения. Между тем, русские изобретатели дореволюционного периода внесли немалый вклад в развитие автомобильной техники, начиная от мускульных самоходов Шамшуренкова и Кулибина и заканчивая автомобилями Пузырева и продукцией Русско-Балтийского вагонного завода. Исследователями найдены и опубликованы материалы русских конструкторов, свидетельствующие о том, что отечественная техническая мысль зачастую предлагала принципиально новые решения в области создания колесного транспорта.

Как уже говорилось выше, принято считать, что автомобилестроение как отрасль промышленности зародилось лишь в конце XIX в., но в данном случае следует учитывать, что без гениальных разработок русских механиков более раннего периода вряд ли можно составить представление о развитии русской технической мысли в этой области.

Среди исследователей нет единого мнения относительно того, кого именно следует считать основоположником автомобилестроения в России. Некоторые из них пионером автотранспортной науки в России называют Василия Петровича Гурьева, который в 1836 г. выпустил монографию: "Об учреждении торцовых дорог и сухопутных пароходов в России посредством компаний". Развитие автомобильного транспорта рассматривалось в ней, говоря современным языком, в русле единой концепции: "автомобиль - водитель - дорога - экономический эффект". Гурьев не был конструктором автомобилей, но он внес немалый вклад в развитие самой стратегии автомобилизма.

Другие исследователи в числе пионеров отечественного автомобилестроения называют Л.Л. Шамшуренкова и И.П. Кулибина. Третьи - Путилова и Хлобова, Е.А. Яковлева и П.А. Фрезе.

.3 Общее строение легкового автомобиля

Легковой автомобиль состоит из трех основных частей: двигателя, шасси и кузова.

Двигатель 1 представляет собой агрегат, преобразующий тепловую энергию, получаемую при сгорании топлива, в механическую, используемую для движения автомобиля. Двигатель располагается чаще всего в передней части автомобиля, но может располагаться и сзади

- двигатель; 2 - сцепление; 3 - коробка передач; 4 - карданная передача; 5 - детали задней подвески; 6 - топливный бак; 7 - глушитель; 8 - задний хост; 9 - главная передача и дифференциал; 10 - рулевое управление; 11 - детали передней подвески; 12 - колесо; 13 -кузов

Шасси состоит из трансмиссии, ходовой части и механизмов управления.

Трансмиссия изменяет величину и направление крутящего момента и передает его от двигателя на ведущие колеса автомобиля; она состоит из сцепления 2, коробки передач «5, карданной передачи 4, главной передачи, дифференциала 9 и полуосей.

К ходовой части легкового автомобиля относятся подрамник, конструктивно совмещенный с основанием кузова, балки переднего и заднего мостов, передняя 11 и задняя 5 подвески и колеса 12 с шинами.

Механизмы управления включают рулевое управление 10, необходимое для изменения направления движения автомобиля, и тормозные системы, обеспечивающие замедление движения автомобиля, его остановку и удержание в неподвижном состоянии.

Кузов легкового автомобиля предназначается для размещения водителя, пассажиров и багажа. Изучаемые автомобили имеют несущий кузов, к которому крепятся все агрегаты и механизмы автомобиля.

Общие сведения об автомобиле.

Описание строения.

Транспортное средство Honda Cr-v - полноприводный легковой автомобиль со стальным цельнометаллическим несущим кузовом типа универсал. Транспортное средство содержит привод на все колёса, но при движении по дорогам с хорошими сцепными свойствами ведущие колёса автомобиля - только передние. В случае пробуксовки передних колёс автоматически подключается задний мост. Кроме этого у автомобиля внушительный дорожный просвет, что допускает уверенно передвигаться по просёлочным дорогам и вне дорог. Рулевое управление - типа «шестерня-рейка» с гидравлическим усилителем. Тормозная система автомобиля оснащена Абс.

Существуют модификации автомобиля Honda CR-V 1995- 2001 для стран с правосторонним и левосторонним движением (рулевое колесо расположено с левой или с правой стороны соответственно)

На автомобили устанавливали силовой агрегат рабочим объёмом 2,0 л модели В20в и B20z или их модификации.

Системы автомобиля детально изложены в соответствующих главах.

В книге рассмотрены тонкости эксплуатации, устройства, технического обслуживания и ремонта автомобилей Honda Cr-v 1995-2001 гг. выпуска. Главное внимание уделено регулярному техническому обслуживанию, выявлению и удалению вероятных неисправностей, а также уходу за различными агрегатами автомобиля. Все манипуляции по регулярному техническому обслуживанию для комфорта представлены в последовательности, аналогичной пробегу и сроку использовании автомобиля.

2. Основная часть

.1 Общее устройство гидравлического привода рулевого управления Honda CRV

Гидроусилитель рулевого управления устанавливается фактически на всех типах легковых автомобилей. Он не только облегчает управление в движении и маневрирование при парковке, ослабляет передачу на руль ударов от неровностей дороги, но и влияет на активную безопасность автомобиля.

В 1925 году Франсис Дэвис (США) запатентовал гидравлический усилитель рулевого управления. В 1933 г. компания General Motors попыталась установить его на автомобиль Cadillac с двигателем V12. Но впервые, гидроусилитель руля на серийном легковом автомобиле появился в 1951 г. Hydraguide - предлагался как опция на Chrysler Crown Imperial, а уже в 1952 г. ГУР стал стандартным оборудованием.

Из названия следует, что данное устройство основано на использовании принципа гидравлики. Давление в системе, создается гидравлическим насосом, приводимым в действие коленчатым валом двигателя и передается жидкостью, которая служит рабочим телом. В конструкции предусмотрен золотниковый клапан (распределитель), который при повороте руля переводит подачу жидкости в ту или иную полость. Распределитель отслеживает усилие на руле с помощью контрольного торсиона, встроенного в разрез рулевого вала, и помогает точно поворачивать управляемые колеса.

Задача разработчиков состоит в том, чтобы сделать вращение рулевого колеса достаточно легким при маневрировании на парковке и более ощутимым, при движении с большей скоростью. А при движении с высокой скоростью, действие ГУР уменьшить до состояния обычного механического рулевого управления. И все это для того, чтобы управление автомобилем стало как можно более безопасным.

Фактически у всех гидроусилителей, вне зависимости от скорости движения автомобиля, коэффициент усиления остается постоянным. Однако, у большинства автомобилей поступающих на рынок сегодня, устанавливаются системы с переменным коэффициентом усилия на руле. Степень усиления изменяется в зависимости от скорости движения автомобиля. Такие ГУР обеспечивают точную и быструю реакцию при движении автомобиля на больших скоростях и требуемое усилие при маневрировании автомобиля с малой скоростью.

Это достигается использованием рейки рулевого механизма с переменным передаточным отношением зубчатого зацепления (ZF). Для этого по длине рейки изменяется шаг и диаметр делительной окружности зубьев, а на шестерне шаг зубьев остается постоянным. Когда колеса выставлены для движения автомобиля прямо, передаточное число рулевого механизма равно единице и коэффициент усиления наименьший, но по мере приближения рулевого колеса к его крайним положениям, возрастает передаточное число и усиление, необходимое для поворачивания колес.

Гидроусилитель рулевого механизма, управляемый компьютером, также перестает быть чем-то необычным. Такие системы рулевого управления обрабатывают информацию от спидометра автомобиля. Их работа определяется числом оборотов двигателя и скоростью движения автомобиля. Компьютер анализирует поступающие сигналы с датчиков и вычисляет требуемый на каждый момент коэффициент усиления, который реализуется с помощью электрогидравлического модулятора давления. Кстати, система активного рулевого управления от BMW представляет собой обычный реечный механизм с гидроусилителем (Servotronic), где рулевой вал разъединен, и в него встроена планетарная передача, корпус которой может вращаться с помощью электродвигателя. Когда последний не работает, сателлиты соединяют вал и шестерню рулевого напрямую, если же электромотор вращается, то он через «червяк» поворачивает эпициклическую шестерню и в зависимости от направления вращения увеличивает или уменьшает число оборотов на выходном валу. Такая конструкция позволяет менять передаточные числа в весьма широком диапазоне.

Последние разработки - электрические и электрогидравлические усилители. Они обычно легче гидравлических и экономичнее. Ведь привод насоса обычного усилителя вне зависимости работает постоянно, «воруя» несколько лошадиных сил и чуть топлива. Электричество же потребляется только в те моменты, когда срабатывает мотор электроусилителя или включается электрический насос электрогидравлического усилителя. Не последнюю роль в популярности этих систем играет простота управления - электронике проще работать с реле, чем с клапанами.

Гидравлический усилитель руля (ГУР) не только обеспечивает комфорт, но и повышает безопасность движения. Он помогает водителю сохранить контроль над автомобилем даже в случае разрыва передней шины. Надежность этого дорогостоящего устройства зависит от своевременного обслуживания.

К появлению усилителей привела необходимость снизить усилие, прилагаемое водителем к рулевому колесу, что особенно важно для грузовых автомобилей. Даже при сложном устройстве и, как следствие, высокой стоимости гидроусилители получили большое распространение благодаря тому, что помимо основной функции (усиления) они:

позволяют уменьшить передаточное отношение рулевого механизма. Это снижает количество оборотов руля между его крайними положениями и, соответственно, увеличивает маневренность;

смягчают удары, передаваемые на руль от неровностей дороги, снижая утомляемость водителя и помогая удержать руль при разрыве передней шины;

сохраняют возможность управления автомобилем при выходе усилителя из строя;

обеспечивают "чувство дороги" и кинематическое следящее действие (см. ниже).

Устройство гидроусилителя

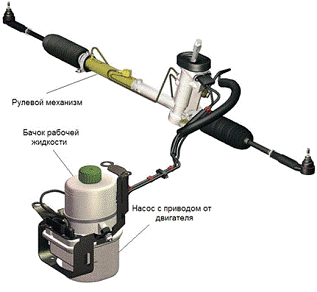

Усилитель руля (рис.1) представляет из себя гидравлическую систему, состоящую из следующих элементов.

Гидроусилитель с гидроцилиндром в рулевом механизме:

- насос; 2- корпус распределителя; 3 - рулевой механизм; 4 - рулевая сошка; 5 - соединительные шланги; 6 - бачок

.2 Устройство деталей и узлов Honda CRV

Насос обеспечивает давление и циркуляцию рабочей жидкости в системе. Наибольшее распространение получили пластинчатые насосы (благодаря их высокому к. п. д. и низкой чувствительности к износу рабочих поверхностей. Насос крепится на двигателе, а его привод осуществляется ременной передачей от коленчатого вала.

Распределитель направляет (распределяет) поток жидкости в необходимую полость гидроцилиндра или обратно в бачок. Если его золотник (подвижный элемент) перемещается при этом поступательно - распределитель называют осевым, если вращается - роторным. Он может находиться на элементах рулевого привода или на одном валу с рулевым механизмом. Распределитель - это прецизионный (высокоточный) узел, очень чувствительный к загрязнению масла.

Гидроцилиндр преобразует давление жидкости в перемещение поршня и штока, который через систему рычагов поворачивает колеса. Может быть встроен в рулевой механизм или располагаться между кузовом и элементами рулевого привода.

Рабочая жидкость (специальное масло) передает усилие от насоса к гидроцилиндру и смазывает все пары трения. Резервуаром для жидкости служит бачок. В нем расположен фильтрующий элемент, а в пробке - щуп для определения уровня.

Соединительные шланги обеспечивают циркуляцию жидкости по системе усилителя. Шланги высокого давления соединяют насос, распределитель и гидроцилиндр, а по шлангам низкого давления жидкость поступает в насос из бачка и возвращается в него из распределителя.

В современных автомобилях электронный блок (на рисунке не показан) корректирует работу гидроусилителя в зависимости от скорости движения. Это дополнительно повышает безопасность на высокой скорости, так как водителю сложнее резко (непроизвольно) повернуть руль и, соответственно, отклонить автомобиль от траектории.

Работа гидроусилителя с осевым распределителем (без электронного блока) схематично представлена на рис..

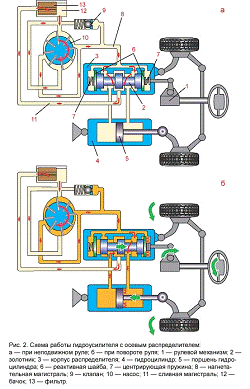

Рис.. Схема работы гидроусилителя с осевым распределителем

А - при неподвижном руле; Б - при повороте руля;

- рулевой механизм; 2 - золотник; 3 - корпус распределителя; 4 - гидроцилиндр; 5 - поршень гидроцилиндра; 6 - реактивная шайба; 7 - центробежная пружина; 8 - нагнетательная магистраль; 9 - клапан; 10 - насос; 11 - сливная магистраль; 12 - бачок; 13 - фильтр.

При неподвижном рулевом колесе (рис. а) золотник удерживается в среднем (нейтральном) положении центрирующими пружинами. Полости распределителя соединены между собой так, что жидкость свободно перетекает из нагнетательной магистрали в сливную. Насос усилителя работает только на прокачку жидкости по системе, а не на поворот колес.


При повороте руля (рис., б) золотник перемещается и перекрывает сливную магистраль. Масло под давлением поступает в одну из рабочих полостей цилиндра. Под действием жидкости поршень со штоком поворачивает колеса. Они, в свою очередь, перемещают корпус распределителя в сторону движения золотника. Как только рулевое колесо перестает вращаться, золотник останавливается и корпус его "догоняет". Восстанавливается нейтральное положение распределителя, при котором опять открывается сливная магистраль и прекращается поворот колес. Так реализуется кинематическое следящее действие усилителя - обеспечение поворота колес на угол, задаваемый водителем при вращении руля.

"Чувство дороги" - это обратная связь от управляемых колес через усилитель к рулю. Дает информацию об условиях, в которых происходит поворот колес. Для этого, как и на автомобиле без усилителя, на скользкой дороге руль должен поворачиваться легче, чем на сухом асфальте. "Чувство дороги" (силовое следящее действие) помогает водителю правильно работать рулем в любых условиях. Для его осуществления в различных конструкциях распределителей предусмотрены плунжеры, камеры или реактивные шайбы (рис. 2, б). Чем больше сопротивление повороту колес, тем выше давление в цилиндре и распределителе. При этом одна из реактивных шайб с большим усилием стремится вернуть золотник обратно в нейтральное положение. В результате руль становится "тяжелее".

При наезде на препятствие (например, камень) оно воздействует на управляемые колеса, стремясь их повернуть, что особенно опасно на высоких скоростях. Колеса, начав вынужденный поворот, перемещают корпус распределителя относительно золотника, перекрывая сливную магистраль. Масло под давлением поступает в полость цилиндра. Поршень передает усилие на колеса в обратном направлении, не позволяя им поворачиваться дальше. Так как ход золотника небольшой (около 1 мм), автомобиль практически не изменит направление движения. Гидроусилитель не только облегчает водителю поворот колес, но и оберегает пальцы его рук от ударов спицами руля при наездах на препятствия. Небольшой толчок на руле все же будет ощущаться из-за реактивных шайб, давление над которыми возрастет.

В случае прекращения работы насоса (например, при обрыве ремня привода) возможность управления автомобилем сохраняется. Усилие от рулевого механизма в этом случае будет передаваться самим золотником на корпус распределителя и далее на колеса. Жидкость, перетекая через перепускной клапан (на схеме не показан) из одной полости гидроцилиндра в другую, практически не будет препятствовать повороту колес. Но так как гидроусилитель не работает, руль становится "тяжелее".

Принцип работы гидроусилителя с вращающимся (роторным) золотником аналогичен вышеописанному.

Рекомендации

Для того чтобы гидроусилитель не вышел из строя раньше времени, необходимо следить за его работоспособностью - если она в норме, усилие на руле будет значительно меньше, чем при выключенном двигателе, а также соблюдать требования инструкции по эксплуатации автомобиля и проводить следующие операции:

проверять уровень масла в бачке;

следить за герметичностью системы и как можно быстрее устранять различные утечки;

проверять и при необходимости регулировать натяжение ремня привода;

заменять фильтрующий элемент и масло один раз в 1-2 года. Необходимо также производить их замену, если изменился цвет масла.

Во избежание выхода их строя деталей гидроусилителя недопустимо:

удерживать рулевое колесо в крайнем положении более 5 с - это может вызвать перегрев масла;

длительно эксплуатировать автомобиль с неработающим насосом - это приводит к быстрому износу деталей рулевого механизма и распределителя, так как они не рассчитаны на такой режим.

При появлении первых признаков неисправности необходимо установить причину и по возможности как можно быстрее ее устранить.

.3 Основные неисправности Honda CRV и способы их устранения

Узлы рулевого гидроусилителя требуют для ремонта квалифицированного персонала и высокоточного оборудования, поэтому он возможен только в специализированных мастерских. Целесообразность ремонта или замены узла определяется его ценой. В большинстве случаев для отечественных автомобилей выгодней приобретение нового узла, для иномарок - ремонт может обойтись дешевле.

Обслуживание гидравлического усилителя руля.

Как правило, рулевой механизм с гидроусилителем обладает высокой надежностью и не требует, кроме замены жидкости и ремня, какого либо обслуживания во время эксплуатации автомобиля. Даже в случае выхода из строя насоса усилителя, движение на автомобиле можно продолжить, хотя для поворачивания рулевого колеса в этом случае потребуется прикладывать значительно больше усилий.

.4 Техническое обслуживание и ремонт гидравлического привода рулевого управления

Причиной отказа гидроусилителя чаще всего является обрыв приводного ремня насоса. Так что проверяйте состояние ремня регулярно, он может быть слабо натянут или изношен. Одним из признаков слабого натяжения ремня является появление отдачи (обратного толчка) на рулевом колесе. Обычно, это заметнее всего при движении автомобиля с места и когда колеса повернуты до отказа.

Необходимо также поддерживать на должном уровне количество жидкости в расширительном бачке ГУР. При необходимости, долить жидкость, но только ту, которая указана в руководстве по обслуживанию Вашего автомобиля. В продаже имеется много разных жидкостей для гидроусилителей, но помните: неподходящая жидкость может нанести непоправимый вред гидравлической системе.

Так как жидкость используется не только как рабочее тело гидросистемы, но и как смазочный материал, очень важно, чтобы ее уровень не опускался ниже нормы, в противном случае насос может выйти из строя. Следите также за чистотой жидкости. Грязная и горелая жидкость быстро разрушит насос и уплотнения гидросистемы, что обязательно повлечет дорогостоящий ремонт. Замена жидкости в ГУР требуется не часто. Обычно эта процедура по регламенту предусматривается через 60 - 90 тыс. км. Хотя на практике, идеальные сроки 50 - 60 тыс. км., или раз в два года. Именно на этом пробеге жидкость гидравлической системы становится явно грязной, а на фильтре появляются отложения и частички разного мусора.

Наиболее частой неисправностью гидроусилителей является течь жидкости. Устранение такой поломки на первом этапе, как правило, не дорогостоящая процедура. Но есть водители, которые позволяют автомобилю с таким дефектом передвигаться достаточно долго, утверждая, что в определенных случаях дешевле доливать жидкость в ГУР чем его ремонтировать. Ответ один - «каждому свое», но намного безопасней устранить такую неисправность сразу. Как мы уже упоминали, гидроусилитель не требует особого обслуживания, но тем ни менее, регулярно осматривайте узлы системы со всех сторон для своевременного обнаружения возможных подтеканий из трубопроводов, штуцеров и других деталей. Производя проверку, поворачивайте рулевое колесо из одного крайнего положения в другое и обязательно выясните, нет ли касания трубок и шлангов ГУР с деталями шасси и подвески. Кстати, необходимо избегать удержания рулевого колеса в крайних положениях, это может вызвать перегрев масла.

Небольшие течи зачастую можно устранить, используя специальные герметизирующие добавки, которые имеются в продаже, но это кратковременная мера. В случае неисправности насоса его можно отремонтировать, воспользовавшись ремонтным комплектом новых сальников. Хотя, если насос сильно изношен, замена сальников мало что изменит. Таким образом, становится ясно, что намного дешевле ГУР обслуживать своевременно.

Плановое обслуживание системы гидроусилителя обеспечивает надежную работу этого агрегата на протяжении 300 - 400 тыс. км. А для этого необходимо вовремя заменить жидкость и приводной ремень.

.5 Изменения технического состояния автомобиля

Содержание автомобиля в исправном техническом состоянии в большой мере зависит от его хозяина, его квалификации, знаний матчасти автомобиля и конечно правил технической эксплуатации. Но в процессе эксплуатации свойства автомобиля не могут оставаться постоянными. Надежность его и его качества снижаются, что естественно отражается на безопасности движения, повышенном расходе ГСМ, затруднении пуска двигателя, появлении сторонних стуков и т.д.. Это все результат процессов, происходящих в механизмах и системах автомобиля. Работоспособность автомобиля - это состояние, при котором значения всех параметров, которые характеризуют способность выполнять заданные функции, соответствуют нормативной технической документации.

Работоспособность автомобиля зависит от его надежности - сложного свойства, которое в зависимости от назначения автомобиля и условий его эксплуатации состоит из сочетаний свойств безотказности, долговечности, ремонтопригодности и сохраняемости. Долговечность автомобиля означает его свойство сохранять работоспособное состояние до наступления предельного состояния при установленной системе технического обслуживания и ремонта. Определяется долговечность устанавливаемым предприятием-изготовителем ресурсом - амортизационным сроком службы до предельно допустимых износов деталей основных механизмов и агрегатов, вызывающих необходимость прекращения эксплуатации или проведения капитального ремонта.

Безотказность - свойство автомобиля сохранять работоспособное состояние в течение некоторого времени или некоторой наработки. Ремонтопригодность является свойством автомобиля, которое заключается в приспособленности к предупреждению, обнаружению причин возникновения отказов, повреждений, а также поддержанию и восстановлению работоспособного состояния путем проведения технических осмотров и ремонтов. Качественно проведенные технический осмотр и ремонт значительно уменьшают возможности развития вредных процессов, различных причин неисправностей, происходящих в агрегатах и системах автомобиля.

.6 Организация рабочего места слесаря по ремонту автомобилей

Рабочим местом слесаря по ремонту автомобилей может быть:

пост и линия технического обслуживания и ремонта;

пост, оборудованный слесарным верстаком, на котором производят разборку и сборку снятых узлов и выполняют слесарно-подгоночные и другие работы.

Приступая к работе, слесарь по ремонту автомобилей должен подготовить своё рабочее место, подготовить необходимый инструмент для ремонта, демонтажа либо установки узла.

При выполнении работ непосредственно у автомобиля рабочим местом слесарь по ремонту автомобилей является пост технического обслуживания или ремонта.

Как при выполнении работ на верстаке так и у автомобиля важное значение имеет её организация.

До начала работ слесарь по ремонту автомобилей должен получить наряд на её выполнение. В наряде указывают какую работу необходимо выполнить, норму времени. Требуемые для выполнения работы: запасные части и материалы выписывают со склада. Получив задание на работу, слесарь по ремонту автомобилей должен прежде всего подготовить инструмент, приспособления и материалы, необходимые для выполнения задания, и правильно расположить их на верстаке или у автомобиля.

Каждый инструмент надо помещать на определённое место, чтобы любой предмет можно было брать сразу, не делая лишних движений и не

затрачивая лишнего времени на его поиски

.7 Экономическая часть

Расчет стоимости восстановительного ремонта автотранспортных средств (АТС).

.Определение объёма и технологии ремонта АТС.

Способ, вид, технология и объем ремонтных работ определяются в зависимости от характера и степени повреждения АТС его отдельных узлов, агрегатов и деталей с учетом необходимости проведения сопутствующих работ по разборке, дефектовке, сборке, регулировке, подгонке, окраске, антикоррозийной обработке и т.д., в соответствии с технологией ремонта, установленной предприятием-изготовителем автомототранспортного средства.

При определении объема окрасочных работ необходимо исходить из необходимости полной (а не частичной) окраски всех замененных и подвергшихся сварке, рихтовке, правке, окрашиваемых деталей до видимой линии их раздела с сопряженной деталью, а также сопряженных деталей, если их окрашенная поверхность повреждается в результате соединения сваркой. Частичная окраска возможна только по рекомендации завода-изготовителя.

Принимать решение о замене агрегата, узла, детали только при экономической нецелесообразности или технической невозможности их восстановления, руководствуясь требованиями нормативных документов, действующих в Российской Федерации и технической документацией предприятий-изготовителей АТС, регламентирующих нормативы технического состояния и безопасности эксплуатации.

Решению о замене дорогостоящих комплектующих изделий (двигателя, коробки передач, раздаточной коробки, коробки отбора мощности, ведущих мостов, межосевых дифференциалов, колесных редукторов, рулевого механизма, гидроусилителя руля, топливного насоса высокого давления, а для специального и специализированного транспорта - агрегатов и механизмов, размещенных на шасси базового АТС и т.п.), как правило, должна предшествовать их дефектовке с разборкой.

Замена кузова, кабины АТС назначается в том случае, если их ремонт экономически нецелесообразен или они не соответствуют требованиям на приемку кузовов, кабин в ремонт.

2.8 Определение затрат на ремонт автотранспортных средств

При оценке и расчете стоимости восстановительного ремонта (далее ремонта) АТС используются затратный и сравнительный подходы.

Затратный подход используется для составления калькуляции (сметы) на ремонтные работы.

Сравнительный подход применяется при определении рыночной стоимости материалов, комплектующих изделий, энергии, трудовых затрат и стоимости других ресурсов, привлекаемых для ремонта АМТС.

Расчет стоимости (величины затрат) ремонта (устранение повреждений и дефектов) АТС определяется по формуле:

Срем = Сраб + См + Сзч, руб. (1)

Срем - величина затрат на ремонт, руб.;

Сраб - стоимость трудовых затрат и накладных расходов, руб.;

См - стоимость материалов, руб.;

Сзч - стоимость запасных частей, руб.;

. Определение величины трудовых затрат и накладных расходов.

Стоимость трудовых затрат и накладных расходов ремонтных работ по устранению повреждений и дефектов АТС (Сраб) определяется на основании:

установленных предприятием-изготовителем АТС нормативов трудоемкостей (если на какие-либо виды работ нормативы не установлены, то допускается использование норм времени, определенных экспертным путем);

рыночной стоимости нормо-часа работ в данном регионе на дату оценки с учетом типа, модели и возраста АТС;

по формуле:

Сраб = Траб х Снч, руб., (2)

гидравлический привод рулевой ремонт

где:

Траб - трудоемкость работ, нормо-часов;

Снч - рыночная стоимость нормо-часа, руб.

.Определение стоимости материалов и запчастей.

Стоимость запасных частей, материалов, применяемых для восстановительного ремонта определяется по рыночной стоимости сложившейся в данном регионе на момент оценки с учетом типа, модели и возраста АТС

Ориентировочная стоимость ремонта и запасных частей составляет:

Ремонт рулевого управления Honda CR-V

Примерная стоимость работ по ремонту автомобилей Honda CR-V, 2,0 литра, бензин, автомат, 2004 года выпуска.

Наименование работ

Количество нормо-часов

Стоимость нормо-часа (руб.)

Общая стоимость (руб.)

Ремонт рулевой рейки

5,0 - 12,0

1400

7000-16800

Замена рулевой рейки

5,0

1400

7000

Замена рулевых наконечников

1,0

1400

1400

Замена рулевых тяг

2,8

1400

3920

Замена пыльников рулевых тяг

1,0

1400

1400


Стоимость работ меняется в зависимости от возраста автомобиля и его технического состояния.

.9 Требования безопасности труда при техническом обслуживании. Общие требования безопасности ремонте автомобилей

.1. К самостоятельной работе по ремонту и техническому обслуживанию автомобилей допускаются лица, имеющие соответствующую квалификацию, получившие вводный инструктаж и первичный инструктаж на рабочем месте по охране труда, прошедшие проверку знаний по управлению грузоподъемными механизмами.

.1. Слесарь, не прошедший своевременно повторный инструктаж по охране труда (не реже одного раза в 2.месяца), не должен приступать к работе.

.2. Слесарь обязан соблюдать правила внутреннего трудового распорядка, утвержденные на предприятии.

.3. Продолжительность рабочего времени слесаря не должна превышать 3. ч в неделю.

Продолжительность ежедневной работы (смены) определяется правилами внутреннего трудового распорядка или графиками сменности, утверждаемыми работодателем по согласованию с профсоюзным комитетом.

.4. Слесарь должен знать, что наиболее опасными и вредными производственными факторами, действующими на него при проведении технического обслуживания и ремонта транспортных средств, являются:

автомобиль, его узлы и детали; оборудование, инструмент и приспособления; электрический ток; этилированный бензин; освещенность рабочего места.

.4.1. Автомобиль, его узлы и детали - в процессе ремонта возможно падение вывешенного автомобиля или снимаемых с него узлов и деталей, что приводит к травмированию.

.4.1. Гаражно-ремонтное и технологическое оборудование, инструмент, приспособления - применение неисправного оборудования, инструмента и приспособлений приводит к травмированию.

Слесарю запрещается пользоваться инструментом, приспособлениями, оборудованием, обращению с которыми он не обучен и не проинструктирован.

.4.2. Электрический ток - при несоблюдении правил и мер предосторожности может оказывать на людей опасное и вредное воздействие, проявляющееся в виде электротравм (ожоги, электрические знаки, электрометаллизация кожи), электроударов.

.4.3. Бензин, особенно этилированный - действует отравляюще на организм человека при вдыхании его паров, загрязнении им тела, одежды, попадании его в организм с пищей или питьевой водой.

.4.4. Освещенность рабочего места и обслуживаемого (ремонтируемого) узла, агрегата - недостаточная (избыточная) освещенность вызывает ухудшение (перенапряжение) зрения, усталость.

.5. Слесарь должен работать в специальной одежде и в случае необходимости использовать другие средства индивидуальной защиты.

.7. В соответствии с Типовыми отраслевыми нормами бесплатной выдачи рабочим и служащим специальной одежды, специальной обуви и других средств индивидуальной защиты слесарю выдаются:

.7.1. При выполнении работ по разборке двигателей, транспортировке, переноске и промывке деталей двигателей, работающих на этилированном бензине:

костюм вискозно-лавсановый; фартук резиновый; сапоги резиновые; перчатки резиновые.

.7.1. При выполнении работ по разборке, ремонту и техническому обслуживанию автомобилей и агрегатов:

костюм вискозно-лавсановый; рукавицы комбинированные. При работе с этилированным бензином дополнительно: фартук прорезиненный; перчатки резиновые.

.7.2. На наружных работах зимой дополнительно: куртка хлопчатобумажная на утепляющей прокладке; брюки хлопчатобумажные на утепляющей прокладке.

.8. Слесарь должен соблюдать правила пожарной безопасности, уметь пользоваться средствами пожаротушения. Курить разрешается только в специально отведенных местах.

.9. Слесарь во время работы должен быть внимательным, не отвлекаться на посторонние дела и разговоры.

.10. О замеченных нарушениях требований безопасности на своем рабочем месте, а также о неисправностях приспособлений, инструмента и средств индивидуальной защиты слесарь должен сообщить своему непосредственному руководителю и не приступать к работе до устранения замеченных нарушений и неисправностей.

.11. Слесарь должен соблюдать правила личной гигиены. Перед приемом пищи или курением необходимо мыть руки с мылом, а при работе с деталями автомобиля, работавшего на этилированном бензине, предварительно обмыть руки керосином.

Для питья пользоваться водой из специально предназначенных для этой цели устройств (сатураторы, питьевые баки, фонтанчики и т.п.).

. Требования безопасности перед началом работ

.1. Перед началом работы слесарь должен:

.1.1. Одеть специальную одежду и застегнуть манжеты рукавов.

.1.1. Осмотреть и подготовить свое рабочее место, убрать все лишние предметы, не загромождая при этом проходы.

.1.2. Проверить наличие и исправность инструмента, приспособлений, при этом:

гаечные ключи не должны иметь трещин и забоин, губки ключей должны быть параллельны и не закатаны;

раздвижные ключи не должны быть ослаблены в подвижных частях;

слесарные молотки и кувалды должны иметь слегка выпуклую, не косую и не сбитую, без трещин и наклепа поверхность бойка, должны быть надежно укреплены на рукоятках путем расклинивания завершенными клиньями;

рукоятки молотков и кувалд должны иметь гладкую поверхность;

ударные инструменты (зубила, крейцмейсели, бородки, керны и пр.) не должны иметь трещин, заусенцев и наклепа. Зубила должны иметь длину не менее 14. мм;

напильники, стамески и прочие инструменты не должны иметь заостренную нерабочую поверхность, должны быть надежно закреплены на деревянной ручке с металлическим кольцом на ней;

электроинструмент должен иметь исправную изоляцию токоведущих частей и надежное заземление.

.1.3. Проверить состояние пола на рабочем месте. Пол должен быть сухим и чистым. Если пол мокрый или скользкий, потребовать, чтобы его вытерли или посыпали опилками, или сделать это самому.

.1.4. Перед использованием переносного светильника проверить, есть ли на лампе защитная сетка, исправны ли шнур и изоляционная резиновая трубка. Переносные светильники должны включаться в электросеть с напряжением не выше 3..В.

. Требования безопасности во время работы

.1. Во время работы слесарь должен:

.1.1. Все виды технического обслуживания и ремонта автомобилей на территории предприятия выполнять только на специально предназначенных для этой цели местах(постах).

.1.2. Приступать к техническому обслуживанию и ремонту автомобиля только после того, как он будет очищен от грязи, снега и вымыт.

.1.3. После постановки автомобиля на пост технического обслуживания или ремонта обязательно, проверить, заторможен ли он стояночным тормозом, выключено ли зажигание (перекрыта ли подача топлива в автомобиле с дизельным двигателем), установлен ли рычаг переключения передач (контроллера) в нейтральное положение, перекрыты ли расходные и магистральный вентили на газобаллонных автомобилях, подложены ли специальные противооткатные упоры (башмаки) (не менее двух) под колеса. В случае невыполнения указанных мер безопасности сделать это самому.

На рулевое колесо повесить табличку «Двигатель не пускать - работают люди!». На автомобиле, имеющем дублирующее устройство для пуска двигателя, повесить аналогичную табличку у этого устройства.

.1.4. После подъема автомобиля подъемником на пульте управления подъемником повесить табличку «Не трогать - под автомобилем работают люди!», а при подъеме гидравлическим подъемником после его поднятия зафиксировать подъемник упором от самопроизвольного опускания.

.1.5. Ремонт автомобиля снизу вне осмотровой канавы, эстакады или подъемника производить только на лежаке.

.1.6. Для безопасного перехода через осмотровые канавы, а также для работы спереди и сзади автомобиля пользоваться переходными мостиками, а для спуска в осмотровую канаву - специально установленными для этой цели лестницами.

.1.7. Снимать или ставить колесо вместе с тормозным барабаном при помощи специальной тележки. Если снятие ступиц затруднено, применять для их снятия специальные съемники.

.1.8. Все работы по техническому обслуживанию и ремонту автомобиля производить при неработающем двигателе, за исключением работ, технология проведения которых требует пуска двигателя. Такие работы проводить на специальных постах, где предусмотрен отсос отработавших газов.

.1.9. Для пуска двигателя и передвижения автомобиля обратиться к водителю, перегонщику, бригадиру или слесарю, назначенным приказом по предприятию для выполнения этой работы.

.1.10. Перед пуском двигателя убедиться, что рычаг переключения передач (контроллера), находится в нейтральном положении и что под автомобилем и вблизи вращающихся частей двигателя нет людей.

Осмотр автомобиля снизу производить только при неработающем двигателе.

.1.11. Перед проворачиванием карданного вала проверить, выключено ли зажигание, а для дизельного двигателя - отсутствие подачи топлива. Рычаг переключения передач установить в нейтральное положение, а стояночный тормоз освободить. После выполнения необходимых работ снова затянуть стояночный тормоз.

Проворачивать карданный вал только с помощью специального приспособления.

.1.12. Снимать двигатель с автомобиля и устанавливать на него только тогда, когда автомобиль находится на колесах или на специальных подставках - козелках.

.1.13. Перед снятием колес подставить под вывешенную часть автомобиля, прицепа, полуприцепа козелки соответствующей грузоподъемности и опустить на них вывешенную часть, а под не поднимаемые колеса установить специальные противооткатные упоры (башмаки) в количестве не менее двух.

.1.13. Для перегонки автомобиля на стоянку внутри предприятия и проверки тормозов на ходу вызвать дежурного или закрепленного водителя.

.1.14. При разборочно-сборочных и других крепежных операциях, требующих больших физических усилий, применять съемники, гайковерты и т.п. Трудно отворачиваемые гайки при необходимости предварительно смачивать керосином или специальным составом («Унисма», ВТВ и т.п.).

.1.15. Перед началом работы с грузоподъемным механизмом убедиться в его исправности и соответствии веса поднимаемого агрегата грузоподъемности, указанной на трафарете грузоподъемного механизма, не просрочен ли срок его испытания, а на съемных грузозахватных приспособлениях проверить наличие бирок с указанием допустимой массы поднимаемого груза.

.1.16. Для снятия и установки узлов и агрегатов весом 1. кг и более (для женщин 10 кг)* пользоваться подъемными механизмами, оборудованными специальными приспособлениями (захватами), другими вспомогательными средствами механизации.

.1.17. При перемещении деталей вручную соблюдать осторожность, так как деталь (агрегат) может мешать обзору пути движения, отвлекать от наблюдения за движением и создавать неустойчивое положение тела.

.1.18. Перед снятием узлов и агрегатов, связанных с системами питания, охлаждения и смазки, когда возможно вытекание жидкости, сначала слить из них топливо, масло или охлаждающую жидкость в специальную тару.

.1.19. Перед снятием газовой аппаратуры, баллонов или подтягиванием гаек соединений убедиться в отсутствии в них газа.

.1.20. Перед снятием рессоры обязательно разгрузить ее от веса автомобиля путем поднятия передней или задней части автомобиля с последующей установкой рамы на козелки.

.1.21. При работе на поворотном стенде-опрокидывателе надежно укрепить автомобиль, предварительно слив топливо и охлаждающую жидкость, закрыть плотно маслозаливную горловину и снять аккумуляторную батарею.

.1.22. При ремонте и обслуживании автобусов и грузовых автомобилей с высокими кузовами пользоваться подмостями или лестницами-стремянками.

.1.1.. Для проведения работ под поднятым кузовом автомобиля-самосвала или самосвального прицепа и при работах по замене или ремонту подъемного механизма или его агрегатов предварительно освободить кузов от груза, обязательно установить дополнительное инвентарное приспособление (упор, фиксатор, штангу).

.1.23. Перед ремонтом автомобили-цистерны для перевозки легковоспламеняющихся, взрывоопасных, токсичных и т.п. грузов, а также резервуары для их хранения полностью очистить от остатков вышеуказанных продуктов.

.1.24. Производить очистку или ремонт внутри цистерны или резервуара из-под этилированного бензина, легковоспламеняющихся и ядовитых жидкостей в специальной одежде, со шланговым противогазом, спасательным поясом с веревкой; вне резервуара должен находиться специально проинструктированный помощник.

Шланг противогаза должен быть выведен наружу через люк (лаз) и закреплен с наветренной стороны.

К поясу рабочего внутри резервуара прикрепляется прочная веревка, свободный конец которой должен быть выведен через люк (лаз) наружу и надежно закреплен. Помощник, находящийся наверху, должен наблюдать за работающим, держать за веревку, страхуя работающего в резервуаре.

.25. Ремонтировать топливные баки только после полного удаления остатков топлива и обезвреживания.

.26. Работы по техническому обслуживанию и ремонту холодильных установок на автомобилях-рефрижераторах выполнять в соответствии с действующими правилами по технике безопасности при их ремонте.

.27. Перед проведением работ по техническому обслуживанию и ремонту автомобилей, работающих на газовом топливе, предварительно поднять капот для проветривания подкапотного пространства.

.28. Слить (выпустить) газ из баллонов автомобиля, на котором должны проводиться работы, связанные с устранением неисправностей газовой системы питания или ее снятием, на специально отведенном месте (посту), а баллоны продуть сжатым воздухом, азотом или другим инертным газом.

.1.2. Работы по снятию, установке и ремонту газовой аппаратуры выполнять только с помощью специальных приспособлений, инструмента и оборудования.

.29. Проверить герметичность газовой системы сжатым воздухом, азотом или иными инертными газами при закрытых расходных и открытом магистральном вентилях.

.30. Шланги на штуцерах крепить хомутиками.

.31. Удалять разлитое масло или топливо с помощью песка или опилок, которые после использования следует ссыпать в металлические ящики с крышками, устанавливаемые вне помещения.

.32. Во время работы располагать инструмент так, чтобы не возникала необходимость тянуться за ним.

.33. Правильно подбирать размер гаечного ключа, преимущественно пользоваться накидными и торцевыми ключами, а в труднодоступных местах - ключами с трещотками или с шарнирной головкой.

.34. Правильно накладывать ключ на гайку, не поджимать гайку рывком.

.35. При работе зубилом или другим рубящим инструментом пользоваться защитными очками для предохранения глаз от поражения металлическими частицами, а также надевать на зубило защитную шайбу для защиты рук.

.36. Выпрессовывать туго сидящие пальцы и втулки только с помощью специальных приспособлений.

.37. Снятые с автомобиля узлы и агрегаты складывать на специальные устойчивые подставки, а длинные детали класть только горизонтально.

.38. Проверять сносность отверстий конусной оправкой.

.39. При работе на сверлильных станках устанавливать мелкие детали в тиски или специальные приспособления.

.1.3. Удалять стружку из просверленных отверстий только после отвода инструмента и остановки станка.

.40. При работе на заточном станке следует стоять сбоку, а не против вращающегося абразивного круга, при этом использовать защитные очки или экраны. Зазор между подручником и абразивным кругом не должен превышать 2.мм.

.41. При работе электроинструментом напряжением более 3..В пользоваться защитными средствами (диэлектрическими резиновыми перчатками, калошами, ковриками), выдаваемыми совместно с электроинструментом.

.42. Подключать электроинструмент к сети только при наличии исправного штепсельного разъема.

.43. При прекращении подачи электроэнергии или перерыве в работе отсоединять электроинструмент от электросети.

.44. Удалять пыль и стружку с верстака, оборудования или детали щеткой-сметкой или металлическим крючком.

.45. Использованный обтирочный материал убирать в специально установленные для этой цели металлические ящики и закрывать крышкой.

.47. При работе с этилированным бензином или деталями двигателя, работающего на этилированном бензине, соблюдать следующие требования:

обезвредить детали керосином;

немедленно удалять пролитый бензин, а это место обезвреживать раствором хлорной извести;

перелить этилированный бензин с помощью специального приспособления.

.48. Перемещать вывешенные на подъемно-транспортных механизмах агрегаты с помощью крюков и расчалок.

.49. Слесарю запрещается:

выполнять работы под автомобилем или агрегатом, вывешенным только на подъемном механизме (кроме стационарных электроподъемников) без подставки козелков или других страхующих устройств;

поднимать агрегаты при косом натяжении троса или цепи подъемного механизма, а также зачаливать агрегаты стропом, проволокой и т.п.;

работать под поднятым кузовом автомобиля-самосвала, самосвального прицепа без специального инвентарного фиксирующего приспособления;

использовать случайные подставки и подкладки вместо специального дополнительного упора; работать с поврежденными или неправильно установленными упорами;

выполнять какие-либо работы на газовой аппаратуре или баллонах, находящихся под давлением;

переносить электрический инструмент, держа его за кабель, а также касаться рукой вращающихся частей до их остановки;

сдувать пыль и стружку сжатым воздухом, направлять струю воздуха на стоящих рядом людей или на себя;

хранить на рабочем месте промасленные обтирочные материалы и хранить чистые обтирочные материалы вместе с использованными;

применять этилированный бензин для мытья деталей, рук и т.д.;

засасывать бензин ртом через шланг;

мыть агрегаты, узлы и детали и тому подобное легковоспламеняющимися жидкостями;

загромождать проходы между стеллажами и выходы из помещений материалами, оборудованием, тарой, снятыми агрегатами и т.п.;

хранить отработанное масло, порожнюю тару из-под топлива и смазочных материалов;

выносить специальную одежду, загрязненную этилированным бензином, с предприятия, а также входить в ней в столовую и служебные помещения;

применять приставные лестницы;

выпускать сжатый газ в атмосферу или сливать сжиженный газ на землю;

при открывании и закрывании магистрального и расходного вентилей применять дополнительные рычаги;

использовать для крепления шлангов проволоку или иные предметы;

скручивать, сплющивать и перегибать шланги и трубки, использовать замасленные шланги;

использовать гайки и болты со смятыми гранями;

держать мелкие детали руками при их сверлении;

устанавливать прокладки между зевом ключа и гранями гаек, болтов, а также наращивать ключи трубами или другими предметами;

применять сухую хлорную известь для обезвреживания листа, облитого этилированным бензином;

вывешенные на подъемных механизмах агрегаты толкать или тянуть руками;

работать при получении сигнала о перемещении конвейера.

. Требования безопасности в аварийных ситуациях

.1. О каждом несчастном случае, очевидцем которого он был, слесарь должен немедленно сообщить работодателю, а пострадавшему оказать доврачебную помощь, вызвать врача или помочь доставить пострадавшего в здравпункт или ближайшее медицинское учреждение.

Если несчастный случай произошел с самим слесарем, он должен по возможности обратиться в здравпункт, сообщить о случившемся работодателю или попросить сделать это кого-либо из окружающих.

.2. В случае возникновения пожара немедленно сообщить в пожарную охрану, работодателю и приступить к тушению пожара имеющимися средствами пожаротушения.

. Требования безопасности по окончании работы

По окончании работы слесарь обязан:

.1. Отключить от электросети электрооборудование, выключить местную вентиляцию.

.2. Привести в порядок рабочее место. Убрать приспособления, инструмент в отведенное для них место.

.3. Если автомобиль остается на специальных подставках (козелках), проверить надежность его установки. Запрещается оставлять автомобиль, агрегат вывешенным только подъемным механизмом.

.4. Снять средства индивидуальной защиты и убрать их в предназначенное для них место. Своевременно сдавать специальную одежду и другие средства индивидуальной защиты в химчистку (стирку) и ремонт.

.5. Вымыть руки с мылом, а после работы с деталями и узлами двигателя, работающего на этилированном бензине, необходимо предварительно мыть руки керосином.

.6. Обо всех недостатках, обнаруженных во время работы, известить своего непосредственного руководителя.

.10 Противопожарные меры безопасности при техническом обслуживании и ремонте автомобиля

Общие требования

На постах ТО и ТР запрещается мыть агрегаты и детали легковоспламеняющимися и горючими жидкостями.

При проведении ТО и ТР, связанного со снятием топливных баков, а также ремонтом топливопроводов, через которые может произойти вытекание топлива из баков, последние перед ремонтом должны быть полностью освобождены от топлива.

Слив топлива должен производиться в местах, исключающих возможность его загорания. Хранение слитого топлива на постах ТО и ТР запрещается.

Во избежание искрообразования при переливании бензина к отверстию сливной трубы следует прикреплять латунную цепочку и опускать ее до дна наполняемого сосуда.

Перед ремонтом бензобак необходимо промыть и пропарить до полного удаления паров бензина.

Кузнечные, термические, сварочные, малярные, деревообрабатывающие работы должны производиться только в специально отведенных помещениях.

Перед обслуживанием или ремонтом легкового автомобиля на опрокидывателе необходимо слить топливо из топливного бака и плотно закрыть маслозаливную горловину двигателя.

Перед ремонтом цистерны для перевозки ЛВЖ, ГЖ и взрывоопасных грузов ее необходимо полностью очистить от остатков груза и надежно заземлить.

Рабочий, производящий очистку или ремонт внутри цистерны или резервуара из-под ЛВЖ или ГЖ, должен применять инструмент, не дающий искру.

Ремонтировать заправочные колонки, резервуары, насосы, коммуникации и тару из-под бензина можно только после удаления из них остатков бензина и обезвреживания с соблюдением мер безопасности, исключающих возможность загорания или взрыва.

Для подтягивания гаек газобаллонной аппаратуры необходимо предварительно закрыть все вентили газовых коммуникаций. При обслуживании и ремонте газовой аппаратуры следует проявлять особую осторожность, не допуская искрообразования. Ударные нагрузки при указанных работах запрещаются.

Перед проверкой (регулировкой) приборов электрооборудования на газобаллонном автомобиле необходимо плотно закрыть все вентили и тщательно проветрить подкапотное пространство.

Регулировать системы питания и зажигания газобаллонных автомобилей, а также проверять на герметичность и ремонтировать газовую аппаратуру разрешается только в хорошо проветриваемом помещении при включенной приточно-вытяжной вентиляции. Проверять газовую аппаратуру на герметичность следует по правилам Госгортехнадзора сжатым воздухом или азотом под руководством специально выделенного лица из числа специалистов.

Мойка агрегатов и деталей

Для мойки деталей должны применяться негорючие составы, пасты, растворители и эмульсии.

В отдельных случаях, когда негорючие составы не обеспечивают необходимой по технологии чистоты обработки, допускается применение соответствующих моющих ЛВЖ и ГЖ, при условии строгого соблюдения необходимых мер пожарной безопасности, в специально оборудованных местах. Места проведения работ должны быть обеспечены первичными средствами пожаротушения (огнетушитель, песок).

Нейтрализацию деталей двигателя, работающего на этилированном бензине, разрешается осуществлять промывкой керосином только в специально выделенных для этой цели местах.

Пролитые на пол ГСМ следует немедленно удалять.

Аккумуляторные работы

Аккумуляторные батареи, устанавливаемые для зарядки, должны соединяться между собой плотно прилегающими (пружинными) зажимами (для кислотных аккумуляторных батарей) или плоскими наконечниками (для щелочных аккумуляторных батарей), имеющими надежный электрический контакт, исключающий возможность искрения. Запрещается соединять зажимы аккумуляторных батарей проволокой "закруткой".

Контроль за ходом зарядки должен осуществляться при помощи специальных приборов. Запрещается проверять аккумуляторную батарею коротким замыканием.

Для осмотра аккумуляторных батарей используются переносные лампы во взрывобезопасном исполнении, напряжением не выше 42 В.

Запрещается:

входить в аккумуляторную с открытым огнем (зажженной спичкой, сигаретой и т.д.);

пользоваться в помещении для зарядки аккумуляторов электронагревательными приборами (электроплитками и т.п.).

Организация работ, устройство, размещение и эксплуатация кузнечно-рессорного оборудования должны обеспечивать пожарную безопасность в соответствии с требованиями ППБ-01-93.

Горячие поковки, обрубки металла необходимо складывать в стороне от рабочего места. Не допускается скопление их на рабочем месте.

Сварочные и паяльные работы

Сварочные и паяльные работы в автотранспортных предприятиях должны производиться в соответствии с требованиями ППБ-01-93.

При необходимости проведения сварочных и других работ с открытым огнем непосредственно на автомобиле топливный бак (или баллон с газом) должен быть снят или приняты меры, обеспечивающие полную пожарную безопасность, для чего горловину топливного бака и сам бак закрыть листом железа от попадания в него искр, очистить зоны сварки от остатков масла, ЛВЖ и ГЖ, a поверхности прилегающих участков - от горючих материалов. При электросварочных работах необходимо дополнительно заземлить раму или кузов автомобиля. Ацетиленовые газогенераторы должны размещаться не ближе 10 м от места проведения огневых работ или других видов открытого огня.

Шиноремонтные работы

Организация шиноремонтных работ должна обеспечивать пожарную безопасность в соответствии с требованиями ППБ-01-93.

Работы по приготовлению резинового клея и нанесению его на склеиваемые поверхности должны производиться в изолированном помещении.

Запрещается хранить бензин, клей и другие воспламеняющиеся и горючие материалы вблизи отопительных и вулканизационных установок.

Окрасочные работы

Организация работ, устройства, размещение и эксплуатация окрасочного оборудования должны обеспечивать пожарную безопасность в соответствии с требованиями ППБ-01-93.

Для хранения порожней тары должна быть выделена специальная площадка вне окрасочного помещения. Порожняя тара должна своевременно удаляться с территории предприятия.

Запрещается применять бензол, метанол и пиробензол (петролейный эфир) в качестве растворителей и разбавителей для лакокрасочных материалов. Во всех случаях, где это возможно, следует ограничить применение толуола и ксилола в лакокрасочных материалах (не более 15%).

Запрещается работать в одной и той же окрасочной камере с нитроцеллюлозными, масляными и синтетическими лакокрасочными материалами.

Каждую электрокрасочную камеру необходимо оборудовать автоматической установкой пожаротушения (углекислотного, аэрозольного и т.п.).

Для снятия остаточного заряда с высоковольтного оборудования после выключения высокого напряжения электрокрасочные камеры снабжаются автоматическими разрядниками в исполнении, соответствующем классу зоны по ПУЭ.

Сушильные камеры должны быть оборудованы соответствующими электрическими датчиками температур. Регулирование температуры должно осуществляться автоматически.

Тару из-под лакокрасочных материалов следует очищать мягкими скребками и щетками (из меди или алюминия).

Обтирочные материалы после употребления необходимо складывать в металлические ящики с крышками и по окончании каждой смены выносить из производственных помещений в специально отведенные места.

Для снятия статического электричества в процессе окрашивания изделий технологическое оборудование, электрооборудование, изделия должны быть заземлены.

Заключение

Поддержание автомобиля в исправном состоянии и надлежащем виде достигается техническим обслуживанием и ремонтом на основе рекомендаций планово-предупредительной системы обслуживания, принятой в нашей стране. Сущность этой системы заключается в том, что техническое обслуживание двигателя является профилактическим мероприятием и проводится принудительно в плановом порядке через определенные пробеги.

Несоблюдение установленной периодичности и низкое качество технического обслуживания двигателя значительно уменьшают его ресурс, приводят к увеличению числа отказов, снижению мощности, росту затрат на его эксплуатацию.

Если правильно и своевременно выполнять ТО рулевого управления и гидроусилителя автомобиля то оно будет в работоспособном состоянии долгое время, и обеспечит безопасность дорожного движения.

Список используемой литературы

1.       Карагодин В.И., Шестопалов С.К. Слесарь по ремонту автомобилей: Практическое пособие. - 2-е изд., перераб. и доп. - М.: Высшая школа, 1990. - 239 с.

.        Круглов С.М. Справочник автослесаря по техническому обслуживанию и ремонту легковых автомобилей. - М.: Высшая школа, 1998. - 304 с.

.        Техническая эксплуатация автомобилей / Под ред. Е.С. Кузнецова. - 3-е изд., перераб. и доп. - М.: Транспорт, 2001. - 413 с.

.        Шестопалов С.К., Шестопалов К.С. Легковые автомобили. - М.: Транспорт, 2005. - 240 с.

.        Автослесарь. Устройство, техническое обслуживание и ремонт автомобилей: Учебное пособие / Под ред. А.С. Трофименко. Ростов Н/Д: Феникс, 2001. - 576 с.

.        HONDA CR-V. Модели выпуска с 2001 г. с бензиновыми двигателями. Руководство по эксплуатации, устройство, техническое обслуживание, ремонт. Издательство: Автонавигатор. Cтр: 544 Год Выпуска: 2001

Похожие работы на - Техническое обслуживание и ремонт гидравлического привода рулевого управления автомобиля Honda CRV



Не нашли материал для своей работы?
Поможем написать уникальную работу
Без плагиата!
