Проектирование АРМ валютного кассира
Курсовой проект
Проектирование АРМ
валютного кассира
Введение
автоматический рабочий программный база
Сферой применения АРМа является решение комплекса задач
связанных с продажей, покупкой валюты, а также с необходимостью ее учета. Этот
комплекс решается в несколько этапов, каждому из которых соответствуют
собственные задачи. Результатом решения задач АРМа является обеспечение
автоматизированного учета проданной и купленной валюты.
Пользователями АРМа являются валютные кассиры. К внешним связям
АРМа следует отнести: бухгалтерию, которая пользуется отчетами из АРМа, и
инкассатор, который снабжает кассу валютой на начало дня.
Для автоматизации задач, связанных с учетом проданной и
купленной валюты и разрабатывается база данных «Валютная касса».
1. Анализ предметной области
.1 Валютные операции, производимые коммерческими
банками
Операции с иностранной валютой представляют собой
относительно новую сферу деятельности для российских КБ. Неуклонный рост курса
основных твердых валют делает иностранную валюту выгодным средством хранения
денежных сбережений физических лиц и удобным инструментом ценовой политики
фирм. Увеличение объема экспортно-импортных операций, появление на российском
рынке иностранных и совместных предприятий, реализующих товары и услуги за
иностранную валюту, а также целый ряд других факторов обусловили необходимость
для российских КБ начать активную работу по валютному обслуживанию клиентов -
юридических и физических лиц.
Операции с иностранной валютой представляют собой один из
наиболее динамичных секторов в деятельности КБ, поэтому учет валютных операций
требует особого внимания. Контроль и регулирование валютного рынка является
одним и направлений деятельности ЦБ РФ, о чем свидетельствует большое
количество инструкций, форм отчетности, обязательных для предоставления КБ в ЦБ
России.
При надлежащей постановке работы с иностранной валютой в КБ
данный вид услуг приносит банку значительную прибыль.
КБ могут покупать наличную иностранную валюту по курсу ниже
или выше, чем курс ЦБ России. В последнем случае банк несет убытки за счет
курсовой разницы. Однако при дефиците в банке наличной иностранной валюты
покупка даже по такому курсу может оказаться более выгодной для банка по
сравнению с покупкой наличной валютой на бирже или у других банков.
Обменные пункты имеют покупать и продавать находящиеся в
обращение денежные знаки только тех видов иностранных валют, курс рубля к
котором официально котируется Банком России.
Обменные пункты не имеют права совершать операции только по
покупке или только по продаже иностранной валюты. Указанные виды
валютно-обменных операций должны совершаться одновременно.
За выполнение операций по покупке / продаже иностранной
валюты с физических лиц банки взимают комиссионное вознаграждение согласно
Тарифам.
Разница между курсом продажи и курсом покупки,
устанавливаемыми уполномоченными банками, не должна превышать 10%.
.2 Анализ деятельности обменного пункта
Ключевым работником обменного пункта является кассир.
Рассмотрим деятельность обменного пункта через трудовой процесс валютного
кассира в течение рабочего дня.
Пред началом рабочего дня кассир должен подготовить свое
место, проверить сигнализацию и внести поступившие изменения в имеющиеся у него
нормативные документы, если это необходимо.
Наличные денежные средства, рубли и валюта доставляются
инкассатором данного банка к началу рабочего дня и выдаются под материальную
ответственность кассиру обменного пункта. Принимаемые ценности должны быть
пересчитаны. Если какие банкноты вызывают сомнение в их подлинности или
платежеспособности, то они в сумму взноса не засчитываются.
Операция обслуживания клиента (купля / продажа) валюты
проводится в течение смены, с частотой, определяемой количеством обращающихся в
обменный пункт клиентов.
Операция обслуживания клиента состоит из:
выяснения вида операции (покупка или продажа валюты),
необходимой суммы валюты и др.;
расчет сумм валюты и рублей по курсу (в случае покупки
иностранной валюты расчет также 0.5% от общей суммы);
проверка имеющегося в пункте количества валюты и рублей, их
достаточности для проведения операции (если средств хватает - выполнение
операции продолжается, в противном случае выполняется подкрепление);
получение средств от клиента;
подсчет получаемых купюр (в случае получения рублей - подсчет
купюр старого и нового образца)
Заполнение реестра продажи или покупки валюты в зависимости
от вида операции;
выписывание справки форма №0406007 клиенту.
В таблице 1 приведены данные о распределении времени при
ручном оформлении операций.
Таблица 1 «Распределение времени при ручном оформление
операций’
№
|
название
операций
|
время на
обработку соответствующих сумм долларов США
|
|
|
50
|
100
|
200
|
1000
|
8000
|
1
|
выяснение вида
операции и необходимой клиенту суммы
|
5
|
5
|
5
|
10
|
10
|
2
|
расчет суммы
валюты и рублей (включая расчет 0.5% от суммы при продаже валюты)
|
7
|
7
|
7
|
7
|
9
|
3
|
проверка
имеющегося в пункте количества валюты и рублей, и их достаточности для
проведения операции
|
0
|
0
|
0
|
20
|
40
|
4
|
получение
средств от клиента
|
5
|
7
|
10
|
20
|
35
|
5
|
подсчет
получаемых купюр
|
15
|
20
|
25
|
300
|
600
|
6
|
подсчет
продаваемых купюр
|
5
|
5
|
5
|
15
|
20
|
7
|
заполнение
реестра покупки и продажи валюты в зависимости от вида операций
|
8
|
8
|
8
|
8
|
8
|
8
|
выписывание
справки форма №04006007
|
70
|
70
|
70
|
85
|
85
|
9
|
выдача
продаваемых купюр и справки форма №0406007 клиенту
|
10
|
10
|
10
|
25
|
25
|
10
|
Итого (сек.)
|
125
|
128
|
140
|
485
|
837
|
11
|
Итого (мин.)
|
2.1
|
2.2
|
2.3
|
8
|
13.9
|
Из таблицы видно, что с увеличением суммы возрастает время на
выполнение операции. Длительность операции возрастает в основном за счет
увеличения времени на проверку и подсчет денежных средств, получаемых от
клиента, на выписывание справки строгой отчетности и заполнение реестра,
подсчет наличных денежных средств, получаемых от клиента.
После завершения операционного дня валютный кассир
подсчитывает суммы прихода и расхода по каждой валюте, сверяя с наличием
денежных средств на данный момент в кассе (если при сводке кассы кассир
обнаруживает расхождение между фактическим наличием ценностей и данными в
отчетных документах, то он предоставляет записку заведующему кассой), и затем
передает денежные средства (рубли и валюту) работнику банка, инкассатору,
который доставляет их в банк.
На основе приведенного анализа следует сказать, создание АРМ
валютного кассира могло бы значительно упростить труд кассира, поскольку не
затрачивается время на заполнение реестров покупки / продажи валют
Установка АРМ валютного кассира в обменном пункте позволила
бы существенно увеличить эффективность работы за счет повышения пропускной
способности.
2.
Обоснование состава задач АРМ
База данных «Валютная касса» создается для удовлетворения
потребностей пользователей в информации. Данные об операциях, курсе валют
позволят более оперативно выписывать чек и впоследствии составлять отчеты о
проданной и купленной валюте за день.
База данных должна предоставлять пользователю
возможность:
ü Редактировать курс валюты на настоящее
число:
o Валюта;
o Курс национального банка;
o Покупка;
o Продажа.
ü Вводить информацию о кассире открывшем
смену:
o Фамилия
o Имя
o Отчество
o Дата и время входа
o Дата и время выхода
ü Вводить информацию о проведённой операции:
o Ф.И.О. клиента
o Валюта
o Тип операции
o Курс
o Сумма
o Итого
ü Выводить чек(справку) о проведённой
операции.
ü Выводить отчеты.
3.
Проектирование иерархического меню
Содержательное проектирование иерархического меню
Пункт главного
меню. Пункт подменю.
|
Экранная форма
для ввода информации
|
Выходная форма
(отчёт)
|
Формы Открыть смену Курс Операции Покупка
Продажа Заказ Дневной отчёт Приём валюты Главная
|
Подменю Курс Приём валюты Операции Покупка
Продажа Заказ _______- _______-
|
_______- Справочник «Курс» Справочник «Приём валюты» Операции
Справочник «Операции» Справочник «Заказ валюты» Главная
|
Отчеты Дневной отчёт Чек(справка) Главная
|
Подменю Дневной отчёт Отчёт по операциям _______-
|
_______- Отчет «Дневной отчёт» Отчет «Операции»
Главная
|
Выход
|
_______-
|
Системное
меню
|
Рис. 2. Представление иерархического меню в
графическом виде
3.1 Организационно-экономическая сущность задачи
Быстрое оформление товарных чеков привлечет новых клиентов и
значительно повысит скорость оформления операции.
Для эффективного процесса покупки и продажи валюты необходимо
вести автоматизированный учет курса валюта. На основе этих данных происходит
оформление чека(справки) и вывод его на печать.
По мере поступления данные должны вводится, накапливаться и
храниться в базе данных в течение регламентированного периода.
На основе хранимых данных (о курсе валют, о произведённых
операциях, о текущем кассире) по запросу пользователя должен производиться
автоматизированный анализ текущих данных и выдача отчета. Отчет должен
содержать сведения о проданной и купленной валюте за необходимый период
времени.
АРМ «Валютная касса» связан с различными отделами
предприятия. Данные о проданной и купленной валюте поступают в бухгалтерию для
проверки, а также в отдел материально снабжения, который по этим отчетам
составляет заказы на необходимый товар.
.2 Документы предметной
области, содержащие информацию, необходимую для решения задачи
Входная информация разделяется на условно-постоянную и
оперативно-учетную информацию.
- Условно-постоянная информация включает
в себя справочные данные о курсах валют.
- Оперативно-учетная информация содержит в себе
данные оперативного учета, включает в себя данные о проведённых операциях.
3.3 Описание выходной информации
Выходной информацией для пользователя являются:
- отчет по проведённым операциям за день;
- чек(справку).
Эти документы должны выводится на экран и на печать.
.4 Описание технологии и алгоритмов решения
задачи
Общие сведения о содержании и алгоритме решения
задачи
По мере покупки и продажи валюты должен осуществляться ввод
данных о товарном чеке в базу данных, где они должны храниться. Таким, образом,
осуществляется накопление необходимой для решения задачи оперативно-учетной
информации.
По условию задачи необходимо обеспечить анализ продажи и
покупки валюты за день. В этом случае надо по запросу пользователя формировать
отчет, содержащий сведения о проданной или купленной валюте, покупателе, сумме
операции. Отчет должен выводиться на экран и принтер.
Также должна быть возможность сформировать чек(справку) и
распечатать его покупателю.
Технология ввода и накопления входной информации
Для решения рассматриваемой задачи должен производиться ввод
и накопление оперативно-учетной информации о проделанных операциях, согласно
чекам. Справочная информация о курсе валют должна быть ранее загружена в базу
данных (в соответствующие справочники) с соответствующих документов - «Курс»,
формы, заполняемые покупателями.
В соответствии с этим технология ввода входной информации и
решение рассматриваемой задачи приведены ниже.
Рис. 6. Технологическая схема ввода информации и решения
задачи продажи товара
.5 Работа пользователя с выходной информацией для
принятия решений
Для получения выходных отчетов пользователь пользуется
диалоговым меню. При этом данные отчеты выводятся сначала на экран, затем на
печать. Данные отчетов используются при сверке наличных в кассе и данных
бухгалтерского учета, а также при составлении отчетов для руководства.
4.
Проектирование базы данных
Таблица 2. Структура записей таблицы «Вход / Выход»
№ п/п
|
Имя поля в
таблице
|
Тип данных
|
Размер поля
|
Ключевое поле
|
1
|
№Кассира
|
Счетчик (INT)
|
Длинное целое
|
Да
|
2
|
Фамилия
|
Текстовый (CHAR)
|
255
|
Нет
|
3
|
Имя
|
Текстовый (CHAR)
|
255
|
Нет
|
4
|
Отчество
|
Текстовый (CHAR)
|
255
|
Нет
|
5
|
Дата и время
входа
|
Дата\время (DATE)
|
Краткий формат
даты
|
Нет
|
6
|
Дата и время
выхода
|
Дата\время (DATE)
|
Краткий формат
даты
|
Нет
|
Таблица 3. Структура записей таблицы «Курс»
№ п/п
|
Имя поля в
таблице
|
Тип данных
|
Размер поля
|
Ключевое поле
|
1
|
Id
|
Счетчик (INT)
|
Длинное целое
|
Да
|
2
|
Валюта
|
Текстовый (CHAR)
|
255
|
Нет
|
3
|
Курс
национального банка
|
Денежный
|
Не целое
|
Нет
|
4
|
Покупка
|
Денежный
|
Не целое
|
Нет
|
5
|
Продажа
|
Денежный
|
Не целое
|
Нет
|
Таблица 4. Структура записей таблицы «Операции»
№ п/п
|
Имя поля в таблице
|
Тип данных
|
Размер поля
|
Ключевое поле
|
1
|
Номер
|
Счетчик (INT)
|
Длинное целое
|
Да
|
2
|
Клиент Ф.И.О.
|
Текстовый (CHAR)
|
255
|
Нет
|
3
|
Валюта
|
Текстовый (CHAR)
|
255
|
Нет
|
4
|
Тип операции
|
Текстовый (CHAR)
|
255
|
Нет
|
5
|
Курс
|
Денежный
|
Не целое
|
Нет
|
6
|
Сумма
|
Денежный
|
Не целое
|
Нет
|
7
|
Итого
|
Вычисляемый
|
|
Нет
|
Рис. 7. ER-диаграммы базы данных АРМ Валютная касса
5.
Проектирование экранных форм
Экранные формы в настоящее время образуют основу интерфейса в
человеко-машинном диалоге.
Порядок проектирования экранной формы подразумевает следующие
этапы:
· проектирование содержания экранной формы
· проектирование ее формы представления
(формы экрана)
· программное обеспечение экранной формы.
Проектирование сценария диалогового режима решения задачи
состоит в разработке взаимосвязанной последовательности экранных форм и правил
перехода между ними. Правила перехода между формами представлены в разделе
«Проектирование иерархического меню».
В АРМ «Валютная касса» мною были разработаны семь экранных
форм. Для ввода информации в базу данных используются следующие формы:
ü «Вход / Выход»;
ü «Курс»;
ü «Продажа»;
ü «Покупка».
Для поддержания диалогового режима работы пользователя с АРМ
используются формы: «Главная», «Формы», «Операции».
Формы для ввода информации проектировались при помощи Мастера
и содержат такие же реквизиты, как и соответствующие таблицы, на основе которых
они были спроектированы.
Таблица 5. Структура формы «Вход / Выход»
№ п/п
|
Имя поля
|
Объект формы
|
Описание
реквизита
|
1
|
№ кассира
|
Поле
|
Справочник
«Вход / Выход», имя поля «№ кассира»
|
2
|
Фамилия
|
Поле
|
Справочник
«Вход / Выход», имя поля «Фамилия»
|
3
|
Имя
|
Поле
|
Справочник
«Вход / Выход», имя поля «Имя»
|
4
|
Отчество
|
Поле
|
Справочник
«Вход / Выход», имя поля «Отчество»
|
5
|
Дата и время
входа
|
Поле
|
Справочник
«Вход / Выход», имя поля «Дата и время входа»
|
6
|
Дата и время
выхода
|
Поле
|
Справочник
«Вход / Выход», имя поля «Дата и время выхода»
|
7
|
«Войти»
|
Кнопка
|
Переход к форме
«Формы»
|
8
|
«Выйти»
|
Кнопка
|
Переход к форме
«Главная»
|
Таблица 6. Структура формы «Курс»
№ п/п
|
Имя поля
|
Объект формы
|
Описание
реквизита
|
1
|
Поле
|
Справочник
«Курс», имя поля «Валюта»
|
2
|
Курс
национального банка
|
Поле
|
Справочник
«Курс», имя поля «Курс национального банка»
|
3
|
Покупка
|
Поле
|
Справочник
«Курс», имя поля «Покупка»
|
4
|
Продажа
|
Поле
|
Справочник
«Курс», имя поля «Продажа»
|
5
|
«Следующая»
|
Кнопка
|
Переход к
следующей записи справочника
|
6
|
«Предыдущая»
|
Кнопка
|
Переход к
предыдущей записи справочника
|
7
|
«Вернуться»
|
Кнопка
|
Переход к форме
«Формы»
|
Таблица 7. Структура формы «Покупка»
№ п/п
|
Имя поля
|
Объект формы
|
Описание
реквизита
|
1
|
«Новая
операция»
|
Кнопка
|
Переход на
следующую строку справочника «операции»
|
2
|
Клиент Ф.И.О.
|
Поле
|
Справочник
«Операции», имя поля «Клиент Ф.И.О.»
|
3
|
Валюта
|
Поле со списком
|
Справочник
«Операции», имя поля «Валюта»
|
4
|
Курс
|
Поле(закрытое)
|
Определяется
автоматически из справочника «Курс»
|
5
|
Сумма
|
Поле
|
Справочник
«Операции», имя поля «Сумма»
|
6
|
Итого
|
Поле(закрытое)
|
Результат
произведения суммы на курс
|
7
|
«Провести
операцию»
|
Кнопка
|
Запись в
справочник «операции», открытие отчёта «чек»
|
Таблица 8. Структура формы «Продажа»
№ п/п
|
Имя поля
|
Объект формы
|
Описание
реквизита
|
1
|
«Новая
операция»
|
Кнопка
|
Переход на
следующую строку справочника «операции»
|
2
|
Клиент Ф.И.О.
|
Поле
|
Справочник
«Операции», имя поля «Клиент Ф.И.О.»
|
3
|
Валюта
|
Поле со списком
|
Справочник
«Операции», имя поля «Валюта»
|
4
|
Курс
|
Поле(закрытое)
|
Определяется
автоматически из справочника «Курс»
|
5
|
Сумма
|
Поле
|
Справочник
«Операции», имя поля «Сумма»
|
6
|
Итого
|
Поле(закрытое)
|
Результат
произведения суммы на курс
|
7
|
«Провести
операцию»
|
Кнопка
|
Запись в
справочник «операции», открытие отчёта «чек»
|
Формы для поддержания диалогового режима проектировались с
помощью Конструктора.
Таблица 9. Структура формы «Главная»
№ п/п
|
Имя поля
|
Объект формы
|
Описание
|
1
|
«Открыть смену»
|
Кнопка
|
Открыть форму
«Вход / Выход»
|
3
|
«Отчеты»
|
Кнопка
|
Открыть форму
«Отчеты»
|
4
|
«Выход»
|
Кнопка
|
Выход из Access
|
Таблица 10. Структура формы «Формы»
№ п/п
|
Имя поля
|
Объект формы
|
Описание
|
1
|
«Курс»
|
Кнопка
|
Открыть форму
«Курс»
|
2
|
«Операции»
|
Кнопка
|
Открыть форму
«Операции»
|
3
|
«Приём денежных
средств»
|
Кнопка
|
Внести в
таблицу «Сумма» значения
|
4
|
«Отчёты»
|
Кнопка
|
Переход к
главному меню
|
5
|
«Выход»
|
Кнопка
|
Открыть форму
«Вход / Выход»
|
Таблица 11. Структура формы «Операции»
№ п/п
|
Имя поля
|
Объект формы
|
Описание
|
1
|
«Продажа»
|
Кнопка
|
Открыть форму
«Продажа»
|
2
|
«Покупка»
|
Кнопка
|
Открыть форму
«Покупка»
|
3
|
«Заказ валюты»
|
Кнопка
|
Открыть форму
«Заказ валюты»
|
4
|
«Вернуться»
|
Кнопка
|
Открыть форму
«Формы»
|
6. Проектирование отчётов
Отчёт представляет собой полученный на принтере выходной
документ, предназначенный для конечного пользователя. Отчёт - наилучшее
средство для представления информации из базы данных в виде печатного
документа. По сравнению с другими средствами вывода информации на печать отчёты
обладают двумя принципиальными преимуществами:
ü они предоставляют широкие возможности для
группирования и вычисления промежуточных и общих итогов для больших наборов
данных;
ü отчёты могут быть использованы для
получения красиво оформленных счетов, заказов, материалов для презентаций и
других документов.

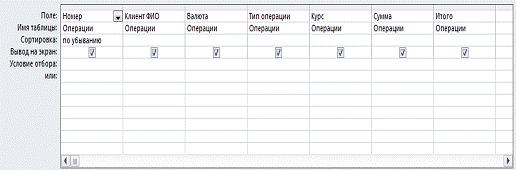

Отчеты в АРМ «Валютная касса» предоставляют информацию о
продаже или покупке валюты. Отчеты в распечатанном виде представлены в
Приложении.

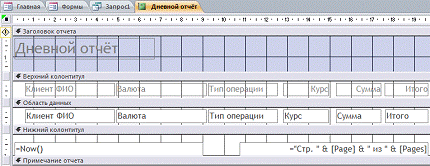

Проектирование содержания отчета «Дневной Отчёт»

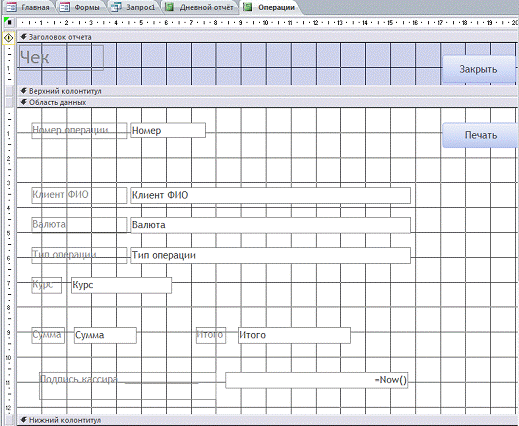

Проектирование содержания отчета «Чек (справка)»
7.
Программная реализация проекта
В настоящее время уровень технического развития персональных
компьютеров позволяет использовать их как в быту, так и на производстве.
Современное программное обеспечение по вводу, обработке, хранению и модификации
данных позволяет сэкономить ощутимое количество труда и времени. Такие
программные продукты как, к примеру, Microsoft Access 2010 позволяют легко
оперировать с огромными массивами информации, выполнять точный и полный анализ данных
и выводить общие или скрупулезные отчеты по итогам работы, проводить быстрый
поиск необходимой информации и многое другое.
MS Access 2010 позволяет автоматизировать многие операции
на предприятии и упростить систему документооборота за счет замены бумажных
документов их электронными копиями. В частности, в среде Access с помощью различных
инструментов можно разработать автоматизированную информационную систему,
поддерживающую и упрощающую работу склада.
Результаты проектирования представлены в виде распечаток в
Приложении.
Основная форма, с которой работает пользователь - это форма
«Главная». Эта форма автоматически открывается при запуске и позволяет
открывать все имеющиеся формы для заполнения таблиц, а также все отчеты. Также
на форме предусмотрена кнопка «Выход», при нажатии которой происходит
автоматическое сохранение данных и выход из программы.
Заключение
и анализ результатов
Данный курсовой проект разработан для создания АРМ «Валютная
касса». Создание базы данных обусловлено необходимостью вести
автоматизированный учет и хранение сведений обо всех проделанных операциях, а
также для составления товарных чеков. Вся эта информация необходима для
нормального функционирования фирмы.
Проектирование приложения осуществляется под управлением СУБД
Access 2010.
В процессе разработки была использована нормализованная
реляционная модель. Проведение нормализации позволило спроектировать базу
данных, в которой нет избыточных (ненужных) данных и противоречий. Также была
обеспечена целостность данных, которая способствовала адекватности отражаемых
сведений.
Создание АРМ «Валютного кассира» могло бы значительно
упростить труд кассира, поскольку не затрачивается время на заполнение реестров
покупки / продажи валют
Установка АРМ валютного кассира в обменном пункте позволила
бы существенно увеличить эффективность работы за счет повышения пропускной
способности.
Библиографический
список
1. Бугорский В.Н., Соколов Р.В., Сетевая
экономика и проектирование информационных систем. - СПб.: Питер, 2007.-320 с.
2. Мультимедийный конспект по дисциплине
«Проектирование информационных систем в экономике».
. Соколов Р.В., Чиркова М.Ю.,
«Проектирование АРМ управленческого персонала», Методические указания к
выполнению курсового проекта по дисциплине «Проектирование информационных
систем в экономике». - СПб.: СПбГИЭУ, 2011
. Соколов Р.В., Чиркова М.Ю.,
«Проектирование информационных систем» СПБ.: СПбГИЭУ, 2009
. Соколов Р.В., «Проектирование
информационных систем» учебник - СПб.: СПбГИЭУ, 2011
6. Балабанов И.Т. «Валютный рынок и валютные
операции в России’, М.: Финансы и статистика, 2004 г.
7. Молчанов А.В. «Коммерческие банки в
современной России, теория и практика’, М.: Финансы и статистика, 2003 г.
