Для реализации процесса проектирования швейных изделий в
условиях функционирования САПР разрабатывается маршрут проектирования швейных
изделий заданного ассортимента с учетом вида производства, представленный на
рис. 1.
Последовательность этапов или проектных процедур в системе
называется маршрутом проектирования объекта.
Проектная процедура - это часть этапа
проектирования, выполнение которой заканчивается получением проектного решения
(например, получение чертежа изделия).
Более мелкие составные части процесса проектирования,
входящие в состав проектных процедур, называют проектными операциями.
2. Техническое предложение
2.1 Разработка эскизов моделей-аналогов (ЭМА)
Эскизы моделей-аналогов (ЭМА) являются
графической основой для выбора и формирования модели проектируемого изделия.
ЭМА основаны на изучении современных тенденций моды в направлении выбранного
ассортимента согласно заданию на курсовое проектирование. Разработка ЭМА
осуществляется на базе современных программно-графических пакетов.
Представленные в данной работе ЭМА разработаны в «Microsoft Visio»
Описание внешнего вида моделей аналогов
Модель №1
Тренч женский прямого силуэта умеренного объема для
повседневной носки, для женщин младшей возрастной группы, из габардина, с
втачным покроем рукава.
Перед с ассиметричной отлетной кокеткой застегивающиеся на
кнопку, с верхним боковым прорезным карманом с листочкой, с накладными
карманами с клапаном застегивающиеся на кнопки.
Спинка со средним швом, заканчивающимся шлицей, с отлетной
кокеткой застегивающиеся на кнопку.
Застежка центральная на тесьму - «молния» с ветрозащитной
планкой с 4 мя кнопками.
Рукава втачные, одношовные, широкие.
Воротник стойка
Изделие на притачной подкладке
Длина изделия выше линии колена на 10 см.
Рекомендуемые размеры и роста: Рост (164-170)
Обхват груди (88-96)
Полнотная группа 1.
Тренч женский полуприлегающего силуэта умеренного объема для
повседневной носки, для женщин младшей возрастной группы, из габардина, с
покроем рукава реглан.
Перед с рельефами идущими от проймы до низа изделия,
прорезными карманами с листочками на одну обметочную петлю и пуговицу, с
отлетной кокеткой на одном плече.
Спинка со средним швом, рельефами идущими от проймы до низа
изделия, с отлетной кокеткой.
Застежка смешенная на 2 ряда пуговиц, на 4 функциональные
пуговицы и петли, и 4 декоративные.
Рукава покроя реглан умеренного объема. по низу с притачными
патами застегивающимися на 1 петлю и 1 пуговицу.
Воротник отложная стойка.
Низ изделия обработан поясом.
Изделие на притачной подкладке
Талия фиксируется съемным поясом.
Длина изделия выше линии колена на 10 см.
Рекомендуемые размеры и роста: Рост (164-170)
Обхват груди (88-96)
Полнотная группа 1.
Модель №3
Тренч женский прямого силуэта умеренного объема для
повседневной носки, для женщин младшей возрастной группы, из габардина, с
втачным покроем рукава.
Перед с полурельефами идущими от проймы до бедер, прорезными
карманами с клапаном и декоративной пуговицей, с отлетной кокеткой на левой
стороне плеча.
Спинка с отлетной кокеткой, с полурельефами.
Застежка смешенная на 2 ряда пуговиц, на 3 функциональные
пуговицы и петли, и 3 декоративные.
Рукава втачные, двухшовные, с передним и локтевым швом.
Изделие на притачной подкладке
Талия фиксируется съемным поясом.
Длина изделия выше линии колена на 10 см.
Рекомендуемые размеры и роста: Рост (164-170)
Обхват груди (88-96)
Полнотная группа 1.
Модель №4
Тренч женский прямого силуэта умеренного объема для
повседневной носки, для женщин младшей возрастной группы, из габардина, с
втачным покроем рукава.
Перед с рельефами идущими от линии плеча до низа, прорезными
карманами с листочками с декоративной пуговицей, с отлетной кокеткой.
Спинка с рельефами идущими от линии плеча до низа, со средним
швом. заканчивающимся шлицей, с отлетной кокеткой.
Застежка смешенная на 2 ряда пуговиц, на 4 функциональные
пуговицы и петли, и 4 декоративные.
Линия плеч опущена на 5 см. с пагонами
Рукава втачные, двухшовные по низу с притачными патами
застегивающимися на 1 петлю и 1 пуговицу.
Низ обработан поясом
Тренч на притачной подкладке
Длина изделия выше линии колена на 10 см.
Рекомендуемые размеры и роста: Рост (164-170)
Обхват груди (88-96)
Полнотная группа 1.
Модель №5
Тренч женский прямого силуэта умеренного объема для
повседневной носки, для женщин младшей возрастной группы, из габардина, с
втачным покроем рукава.
Перед с отлетной кокеткой, отрезной частью по линии груди, со
складками в нижней части переда.
Спинка со средним швом, с отрезной частью по линии груди, с
погонами застегивающимися на 1 петлю и 1 пуговиц, со встречными складками на
нижней части.
Застежка смешенная на 2 ряда пуговиц, на 4 функциональные
пуговицы и петли, и 4 декоративные.
Рукава втачные, двухшовные, с передним и локтевым швом. Низ
рукава обработан манжетой
Талия фиксируется съемным поясом.
Изделие на притачной подкладке
Длина изделия выше линии колена на 10 см.
Рекомендуемые размеры и роста: Рост (164-170)
Обхват груди (88-96)
Полнотная группа 1.
3. Эскизный проект
Под эскизным проектом в ЕСКД понимается совокупность
конструкторских документов, содержащих принципиальное конструктивное решение,
дающее общее представление об устройстве изделия и его основных размерных
параметрах.
3.1 Направление моды
Модные тенденции осень-зима 2014-2015:
стиль 80-90-х
Брюки-бананы, объемные плечи, длинные
пиджаки с лацканами - эти и другие приметы моды свидетельствуют о намеченной
тенденции к использованию стиля 80-90-х в качестве творческого источника при
создании модного костюма.
Тренч насчитывает почти вековую историю,
однако до сих пор не утратил своей актуальности, при этом сохраняя все свои
отличительные признаки. Тренчем называется классический плащ, который в этом
году является трендом, поэтому те, кто еще не успел его приобрести, следует
поторопиться. [3]
Лидирующее место среди модных вещей 2014
года занимает именно тренч. Данная деталь женского гардероба скопирована
полностью с армейской формы, в период, когда этот плащ хорошо защищал от
осадков во времена гражданской войны.
Отличительными элементами такого плаща
были два ряда пуговиц, отложной воротник, наличие погон, и кокетка на поясе и
спине. А вот непромокаемая специальная ткань была изобретена еще в конце 19
века. С того времени плащ практически не поменял свой внешний вид, только что
цветовая гамма стала наиболее разнообразной и насыщенной. Такая классическая
одежда прекрасно подойдет для любой фигуры и отлично впишется в повседневный
стиль. Родиной тренча считается Англия, где он впервые был выпущен домом мод
Барберри.
Классическая длина тренча может быть
немного выше или ниже колена. Слишком длинные или короткие плащи не в моде
в этом сезоне. При этом фасон должен быть приталенным, а это легко сделать с
помощью пояса, присутствующего у каждого тренча. Сам крой также заужен в
области талии.
Хит сезона - это модели с рукавами три
четверти, довольно широкими, чтобы плащ можно было легко одеть поверх толстого
свитера и чувствовать себя комфортно, не ощущая при этом скованности движений.
Традиционный цвет - это все оттенки
бежевого, белого, черного и серого цветов. Классическим также считается и
коричневый тренч. Однако для тех, кто любит яркие цвета, дизайнеры предлагают
фиолетовые, оранжевые, мятные и другие цвета. В данном случае для рисунка
выбрана крупная клетка.
Наиболее актуальны в сезоне 2014
года считаются тренчи, сделанные в стиле милитари, которые имеют сдержанную
расцветку и ограниченное количество декорирующих деталей. Тренчи одевают
традиционно как верхнюю одежду, при этом каких-либо специальных ограничений по
сочетаемости с другими вещамимодельеры не устанавливают. К примеру,
укороченный тренч хорошо смотрится с короткой юбкой в сочетании с длинными
сапогами или зауженными брюками. Стоит отметить, что классический тренч, весьма
доступный по цене, имеющий широкие рукава, можно надеть в сочетании с длинными
перчатками и получить аристократический образ[4].
3.2 Разработка новой модели
После проведения анализа моделей-аналогов в соответствии
направлениям моды сезона весна-лето 2014-2015 были представлены 5 моделей
аналогов из них была выбрана модель прототип №4 в нее внесены небольшие
изменения для дальнейшего проектирования.
3.3 Описание внешнего вида модели
Тренч женский прямого силуэта умеренного объема для
повседневной носки, для женщин младшей возрастной группы, из габардина, с
втачным покроем рукава.
Перед с нагрудной вытачкой, прорезными карманами с
листочками, с отлетной кокеткой.
Спинка со средним швом, заканчивающимся шлицей, с отлетной
кокеткой.
Застежка смешенная на два ряда пуговиц, один функциональный
ряд с 4 мя обметочными петлями и пуговицами, другой декоративный.
Линия плеч опущена на 5 см. с пагонами с одной обметочной
петлей застегивающиеся на одну пуговицу.
Длина изделия выше линии колена на 10 см.
Рекомендуемые размеры и роста: Рост (164-170)
Обхват груди (88-96)
Полнотная группа 1.
4.
Технический проект
Под техническим проектом понимается совокупность
конструкторских документов, которые содержат окончательные технические решения,
дающие полное представление об устройстве проектируемого изделия, и исходные
данные для разработки рабочей документации.
На стадии технического проекта осуществляется окончательное
конструктивно-технологическое решение проектируемого изделия. Для этого
разрабатывается чертеж конструкции, предварительно выбрав рациональный пакет
материалов на изделие.
На данном этапе проектирования предлагается выбрать и
разработать аналитическое описание БК лекал с использованием любой из методик
конструирования, произвести техническое и художественное моделирование при
различных значениях прибавок на свободное облегание и на уработку, выбрать и
обосновать конструкции узлов, обеспечивающих высокую технологичность и
экономичность изделия, а также произвести автоматическую транформацию изделий,
изготавливаемых промышленными методами, учетом размерной характеристики и
особенностей телосложения фигуры конкретного заказчика.
.1 Выбор методики конструирования и исходных
данных для построения чертежа БОК
При разработке проектно-конструкторской документации (ПКД)
для изготовления изделий в условиях предприятий сферы сервиса (индивидуальный
заказ, изготовление по образцам или мелкими сериями) рекомендуется использовать
Единый метод конструирования одежды, разработанный ЦОТШЛ.
Отличительными чертами Единого метода являются:
• единообразие методов конструирования мужской, женской и
детской одежды;
• универсальность расчетных формул;
• двухэтапное построение чертежей, что способствует
сокращению объема работ при проектировании одежды;
•
определение всех элементов конструкции расчетным путем, что позволяет
конструктору изменять любой узел;
•
выделение предварительного расчета, включающего расчеты ширины базисной сетки
чертежа и размеров основных участков (полочка, спинка, пройма);
•
возможность решения задач по унификации деталей.
В
расчете участков конструкции предусмотрена возможность учета особенностей
телосложения фигуры заказчика и даны рекомендации по учету свойств тканей.
Построение
чертежей конструкций производится по измерениям фигуры с учетом соответствующих
прибавок на свободное облегание и декоративно-художественное оформление. Для
фигур, близких к типовым, при построении чертежей конструкции деталей одежды
используется 16-18 измерений. Для фигур, имеющих значительные отклонения от
типовых, рекомендуется использовать дополнительные измерения (при
конструировании мужской одежды - 6, женской - 13).
По
своей структуре Единые методы конструирования включают общую характеристику
размерной типологии населения; характеристику типов телосложения индивидуальных
фигур, наиболее часто встречающихся среди населения; принцип измерения фигур и
используемые при этом приспособления; рекомендации к выбору прибавок к
различным участкам конструкции; методы построения чертежей основ конструкций
деталей одежды.
Ежегодно
в дополнение к Единым методам конструирования в помощь специалистам
предлагается практические рекомендации по разработке конструкций с учетом
направления перспективной моды в одежде.
4.2 Информационное обеспечение
Информационная база для автоматизированного проектирования
базовых основ конструкций включает размерную характеристику (массив размерных
признаков), правила их изменения для различных полнотных групп, значения
прибавок и подразделяется на входную и выходную информацию.
Входная информация - массив размерных признаков и массив
прибавок на свободное облегание и на уработку.
Массив прибавок на свободное облегание и на уработку на
различных участках чертежа женского тренча прямого силуэта втачного покроя
рукава
|
Наименование
участка, к которому дается прибавка
|
Код прибавки
(условное обозначение)
|
Величина
прибавки, см
|
|
|
Рекомендуемая
|
Принятая в
проекте
|
|
К обхвату груди
третьему
|
(Пг)
|
4,0-7,0
|
5,0
|
|
К полуобхвату
талии
|
Ст
|
6-7
|
6,0
|
|
К полуобхвату
бедер
|
Сб
|
6-7
|
6,0
|
|
К ширине
спинки,
|
Пшс
|
1,6
|
1,6
|
|
К ширине
переда,
|
Пшп
|
1,6
|
1,6
|
|
К длине спинки
до линии талии
|
Пдтс
|
1-1,5
|
1,0
|
|
На свободу
проймы по грудине
|
Пспр
|
2,0
|
2,0
|
|
К ширине
горловины спинки
|
Пшгс
|
1,0
|
1,0
|
|
К высоте
горловины спинки
|
Пвгс
|
0,2-0,5
|
0,2
|
|
К ширине рукава
|
Пор
|
5-6
|
5,0
|

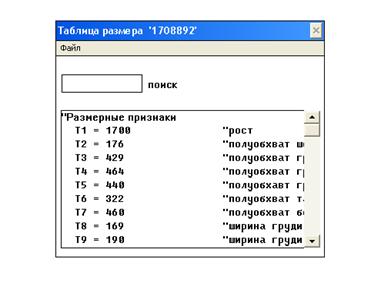

Размерная характеристика типовой фигуры
женского тренча, прямого силуэта, втачного покроя рукава, на размер 170-92-94,1
п.г.
|
Наименование
измерения
|
Условное
обозначение
|
Величина, см.
|
|
1
|
2
|
3
|
|
Рост
|
170
|
|
Полуобхват шеи
|
Сш
|
17,8
|
|
Полуобхват
груди первый
|
СгI
|
44
|
|
Полуобхват
груди второй
|
СгII
|
47,9
|
|
Полуобхват
груди третий
|
СгIII
|
46
|
4.3 Разработка алгоритма проектирования БОК
На данной стадии разработан и представлен
в приложении А алгоритм расчета базовой основы конструкции проектируемого
изделия.

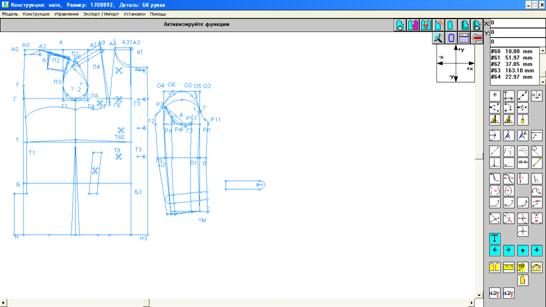

На рисунке 4.1 представлен фрагмент
расчета конструкции.
Рисунок 4.1 - Фрагмент расчета БК
4.4 Разработка чертежа основы конструкции изделия
Выходной информацией автоматизированного проектирования
являются: чертеж базовой конструкции изделия заданного ассортимента, величины
основных конструктивных параметров БОК.

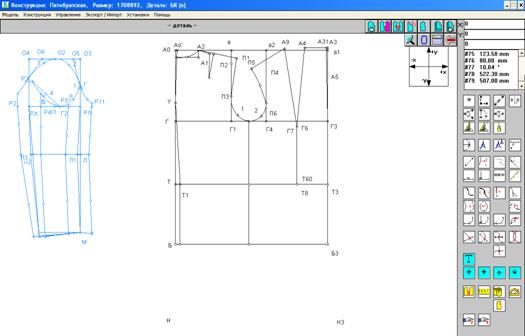

Чертеж БК представлен на рисунке 4.1 - из распечатки
программного файла проектируемой модели (Novo-cut).
Рисунок 4.2 - Чертеж базовой конструкции женского тренча
Величины основных конструктивных параметров БОК представлены
в таблице.
Таблица 4.3 - Величины основных конструктивных параметров БОК
женского тренча прямого силуэта, втачного покроя рукава размера 170-92-94
|
Наименование
конструктивного отрезка (параметра)
|
Код отрезка
(условное обозначение на чертеже)
|
Величина, мм
|
|
1
|
2
|
3
|
|
Ширина базисной
сетки
|
А0 а1
|
510
|
|
Ширина спинки
|
 182
|
|
|
Ширина переда
|
а1 а2
|
209
|
|
Ширина проймы
|
а а2
|
119
|
|
Уровень лопаток
|
А0 У
|
177
|
|
Уровень линии
глубины проймы
|
А0 Г
|
257
|
|
Уровень линии
талии
|
А0 Т
|
452
|
|
Уровень бедер
|
Т Б
|
201
|
|
Ширина
горловины спинки
|
А0' А2
|
7.4
|
|
Высота горловины
спинки
|
А2 А1
|
2.7
|
|
Длина изделия
|
А Н
|
90
|
|
Положение
плечевых точек
|
А2 П1
|
16.5
|
|
Положение
плечевых точек
|
Т(Т1) П1
|
46.2
|
-
|
4.5
|
|
Положение
вытачки на линии груди
|
Г3 Г6
|
10.4
|
|
Вершина
горловины
|
Т3 А3
|
47.3
|
|
Ширина
горловины переда
|
А31 А4
|
6.9
|
|
Глубина
горловины переда
|
А31 А5
|
7.9
|
|
Положение конца
верхней вытачки
|
А4 Г7
|
28.9
|
|
Раствор вытачки
|
А4 А9
|
9.8
|
|
Ширина
плечевого ската
|
А9 П5
|
13,5
|
.5 Разработка конструкции проектируемой модели
Разработка исходной модельной конструкции проектируемой
модели производится использованием рациональных приемов конструктивного
моделирования.
Чертеж модельной конструкции женского тренчкота представлен
на рисунке 4.2.
Рисунок 4.3 - Чертеж модельной конструкции модели женского
тречкота
5. Разработка рабочей документации
Рабочая документация составлена для изготовления изделия на
основе конструкторской документации технического проекта. В рамках этой работы
разработаны лекала-оригиналы всех деталей проектируемого изделия, произведена
градация лекал на рекомендуемые размеры и роста, проведено нормирование
материалов на проектируемую модель.
5.1 Исходная информация для проектирования лекал
деталей изделия
В качестве исходной информации для разработки комплекта лекал
(основных и производных) в таблице 5.1 представлена спецификация лекал и
деталей кроя проектируемого изделия.
Спецификация лекал и деталей кроя из основной, подкладочной и
прокладочной ткани женского тренчкота
|
Номер позиции
|
Наименование
детали
|
Количество
|
Примечание
|
|
|
Лекал
|
Деталей кроя
|
|
|
1
|
2
|
3
|
4
|
5
|
|
Основной
материал
|
|
1
|
Перед
|
1
|
2
|
|
|
2
|
Спинка
|
1
|
2
|
|
|
3
|
Нижняя часть
рукава
|
1
|
2
|
|
|
4
|
Верхняя часть
рукава
|
1
|
2
|
|
|
5
|
Кокетка спинки
|
1
|
2
|
|
|
6
|
Кокетка переда
|
1
|
2
|
|
|
7
|
1
|
2
|
|
В таблице 5.2 представлены данные о преобразованиях контуров
лекал деталей изделия с учетом технических требований и условий технологической
обработки узлов.
Технические характеристики для проектирования лекал деталей
изделия женского тренчкота из плащевой ткани
|
Наименование
среза
|
Буквенное
обозначение среза на чертеже ИМК
|
Вид
технологической обработки среза
|
Наименование
активной функции для реализации построения реза лекала
|
Величина
припуска, мм
|
|
1
|
2
|
3
|
4
|
5
|
|
Боковой срез
|
 Стачной вразутюжку-подгибка-25
|
|
|
|
|
Срез проймы
|
 Стачной
|
-открытый шов-
|
15
|
|
|
Срез горловины
|
А0А2
|
Стачной
|
-открытый шов
|
15
|
|
Плечевой срез
|
А2П1
|
Стачной в
разутюжку
|
- подгибка
|
30
|
|
Срез борта
|
А1Н3
|
Стачной
взаутюжку
|
-подгибка
|
15
|

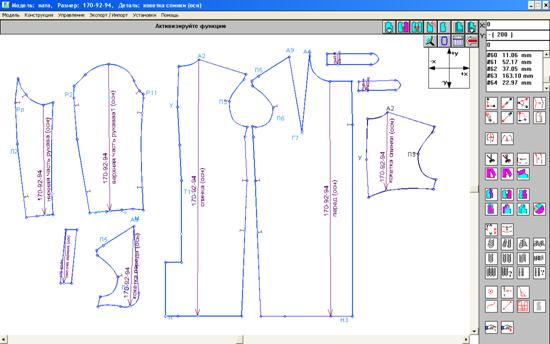

На рисунке 5.1 представлены чертежи лекал деталей изделия в
масштабе 5.1.
Рисунок 5.1 - Чертежи лекал деталей женского тречкота
5.2 Исходная информация для градации лекал
деталей изделия
Исходной информацией для выполнения
процедур градации являются установленные рекомендации к размножению деталей
изделия по размерам и ростам.

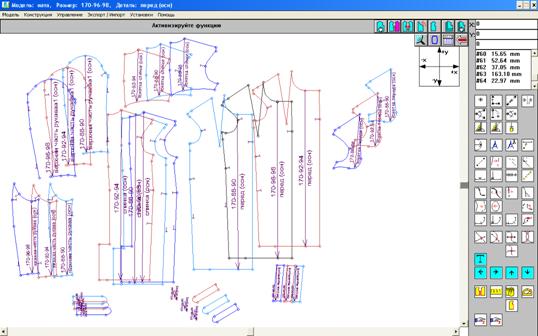

На рисунке 5.2 представлены схемы градации
основных деталей проектируемого изделия.
Рисунок 5.2 - Схемы градации основных деталей женского
тренчкота
Заключение
В результате выполненной работы в рамках курсового
проектирования были проработаны важные этапы, такие как:
техническое задание;
техническое предложение;
эскизный проект;
технический проект;
рабочая документация;
В результате выполненной курсовой работы
была разработана модель женского тренчкота для младшей возрастной группы, также
разработана конструкторская документация.
Были получены важные данные об
автоматизированных способах проектирования одежды. Более быстрое выполнение
чертежей, САПР ускоряет процесс проектирования в целом, позволяет в сжатые
сроки выпускать продукцию и быстрее реагировать на изменение рыночных
конъектур.
Повышение точности выполнения. На
чертежах, построенных с помощью системы САПР, место любой точки определено
точно, а для увеличения достаточного просмотра элементов есть средство,
называемое наезд, или zooming, позволяющее увеличивать или уменьшать любую
часть данного чертежа в любое число раз. На изображение, над которым
выполняется наезд, не накладывается практически никаких ограничений.
Возможность многократного использования
чертежа. Чертеж может быть использован повторно для проектирования, когда в
состав чертежа входит ряд компонентов, имеющих одинаковую форму. Память
компьютера является также идеальным средством хранения библиотек, символов, стандартных
компонентов и геометрических форм. Ускорение расчетов и анализа при
проектировании.
Для проектируемой модели были подобраны наиболее рациональные
параметры конструкции, что позволило разработать ее с высокой степенью
соответствия требованиям задуманных форм, статического и динамического
соответствия фигуре.
Для проектируемой модели были использованы современные
материалы.
В результате проделанной работы получены важные данные об
автоматизированных способах проектирования одежды.
эскиз покрой лекало тренчкот
Список литературы
1. Коблякова Е.Б. Конструирования одежды с элементами САПР:
Учебник для Вузов [Текст] / Е.Б. Коблякова, Г.С. Ивлева, В.Е. Романов и др. /
Под ред. Е.Б. Кобляковой 4-е изд., перераб. и доп. Н.: Легкпромбыт изд. - 1988
- 408 с.
. Мартынова А.И. Конструктивное моделирование одежды [Текст]
А.И. Мартынова, Е.Г. Андреева - М.: Московская государственная академия легкой
промышленности - 1999 - 216 с.
. Модные тренчи 2014. [Электронный ресурс] wmj.ru›tags/odezhda/trench/
. Internet шаг за шагом [Электронный ресурс]: [Интерактив.].
- Vogue 11 ноябрь 2013 Россия. Женские журналы, Тренч-код - Выбор VOGUE
. Булатова Е.Б. Конструктивное моделирование одежды [Текст]:
Ученое пособие для вузов / Е.Б. Булатова, «Академия» 2003-272 с.
. Журналы: «Швейная промышленность», «Текстильная
промышленность», «Ателье» и другие.
. Разработка САПР. В 10 кн. Кн З Проектирование программного
обеспечения САПР: Практич. пособие/ Б.С. Дедоров, Н.Б. Гуляев. - М.: Высшая
школа. 1990. -159 с.
. Терская, Л.А. Технология раскроя и пошива меховой одежды
[Текст]: учебное пособие для вузов / Л.А. Терская. - М.: Издательский центр
«Академия», 2004. - 272 с.
. Смирнова, Н.И. Конструирование одежды для индивидуального
потребителя [Текст]: учебное пособие для вузов/ Н.И. Смирнова. Н.М.
Конопальцева. - М.: «Высшая школа», 1996. - 237 с.
