Разработка базовой и модельной конструкций женского жакета с цельнокроенным рукавом
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ ДИЗАЙНА И ТЕХНОЛОГИИ
КАФЕДРА ХУДОЖЕСТВЕННОГО
КОНСТРУИРОВАНИЯ И МОДЕЛИРОВАНИЯ И ТЕХНОЛОГИИ ШВЕЙНОГО ПРОИЗВОДСТВА
Курсовой проект по дисциплине
"Конструктивное моделирование одежды"
на тему: "Разработка базовой и
модельной конструкций женского жакета с цельнокроенным рукавом"
Выполнила: студ. гр. КШ - 091
Жукова А.Л.
Руководитель доц. Стаханова С.И.
Москва 2013
Содержание
Введение
1. Техническое задание
2. Техническое предложение
2.1 Анализ моделей-аналогов
2.1.1 Выбор моделей-аналогов
2.1.2 Анализ композиционного и конструктивного решения
моделей-аналогов
2.2 Анализ конструктивного построения моделей-аналогов
2.3 Анализ технологического решения моделей-аналогов
Выводы по техническому предложению
3. Эскизный проект
3.1 Разработка эскизов моделей-предложений коллекции
3.2 Обоснование выбора эскиза основной модели коллекции и
разработка ее художественного эскиза
3.3 Разработка технического рисунка проектируемой модели
4. Технический проект
4.1 Конфекционирование материалов на изделие
4.2 Разработка БК проектируемого изделия и ее проверка в макете
4.2.1 Обоснование выбора методики конструирования
4.2.2 Исходная информация для проектирования БК изделия
4.2.3 Расчет и построение чертежей БК и ИМК проектируемого изделия
4.2.4 Проверка базовой конструкции в макете из ткани
4.3 Проверка модельной конструкции в макете
4.4.1 Нормирование расхода материала на модель
4.4.2 Спецификация деталей кроя жакета
Выводы по курсовому проекту
Список литературы
Введение
Повышение народного благосостояния - главное направление
социально - экономической политики нашего правительства. Расширение
производства товаров для народа, улучшение их качества, быстрое развитие всех
видов услуг рассматриваются правительством как необходимое условие подъема
жизненного уровня населения на качественно новую, более высокую ступень.
Перед легкой промышленностью стоят задачи наиболее полного
удовлетворения спроса населения на промышленные товары, насыщения рынка нужной
продукцией, улучшение качества и расширения ассортимента изделий, повышение
культуры их потребления. Первостепенное значение в удовлетворении спроса
населения на товары имеют их потребительские свойства.
При выполнении поставленных задач значительная роль
принадлежит правильной организации художественного проектирования изделий,
предназначенных для промышленного производства. Художественное проектирование
во многом определяет будущую "жизнь" изделий. В понятие
"качество изделий" входит и модная новизна их, и современность
материалов, и уровень промышленного изготовления.
Результатом правильного организованного процесса
художественного проектирования является продукт дизайна - изделие, оптимально
решенное с точки зрения технологии, экономики и эстетики. Значительное влияние
на ритм производственного цикла оказывает мода.
Мода-это одно из явлений, стоящих на стыке искусства и
производства. Мода влияет на массовый спрос на изделия.
Проблем, связанных с производством модной одежды массового
спроса, очень много. Они сосредоточатся, скорее всего, на практицизме моды, её
стабильных чертах. Мода и промышленность имеют общие законы развития:
усложняется мода, усложняется и технология промышленного производства. Человек
же всегда стремится к уникальности, выражению своего образного "я" в
костюме. Поэтому самая большая трудность проектирования массовой одежды
заключается в том, как сочетать гармоничную образность, заложенную в
стандартном изделии, со способностью костюма к выражению индивидуальности.
Выработка эстетических требований к промышленным изделиям и
творчество художника сливаются воедино, превращая промышленное проектирование
одежды в самостоятельную сферу художественного творчества, требующую научного
обоснования и развития.
Цель курсового проекта - разработка технического
проекта изделия в полном соответствии с авторским эскизом модели и требованиями
Государственных (ГОСТ), отраслевых (ОСТ) стандартов и нормативно-технической
документации (НТД).
Для достижения цели необходимо выполнить задачи:

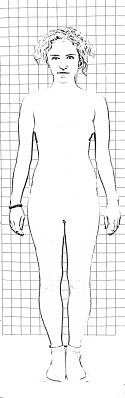

) дать антропометрическую характеристику фигуры;
2) изучить современные тенденции моды;
3) подобрать соответствующие модели-аналоги изделия;
) разработать эскизный проект;
5) выбрать материалы на изделие;
6) разработать базовую конструкцию изделия и проверить
её в макете;
) разработать модельную конструкцию изделия и
проверить её в макете;
) разработать конструкции узлов изделия;
9) сделать выводы.
Объектом проектирования является жакет с цельнокроеным
рукавом для женщин младшего возраста.
1.
Техническое задание
1.1 Объект проектирования: разработка БК и МК женского жакета
из костюмной ткани для женщин младшего возраста.
.2 Заказчик: кафедра ХКМиТШИ МГУДТ.
.3 Руководитель темы: Стаханова С. И.
.4 Исполнитель: студ. гр. КШ-091: Жукова А.Л.
.5 Основание для разработки: учебный план.
.6. Классификация работы: курсовой проект (конструкторская
разработка).
.7 Наименование и назначение: жакет женский повседневный из
костюмной ткани для женщин младшего возраста. Предполагаемый срок эксплуатации
- 1 год (2 сезона: осень - зима). Ориентировочная стоимость - четыре тысячи
пятьсот рублей. Район эксплуатации - средняя полоса России.
.8 Стадии выполнения: техническое предложение (ТП), эскизный
проект (ЭП), рабочая документация (РД). Средства осуществления основных этапов
проектирования объекта: типовое проектирование, инженерные методы
конструирования.
.9 Исходные справочные материалы:
. Бузов Б.А., Модестова Т.А. Материаловедение швейного
производства. - М.: Легпромбытиздат, 1986. - 424 с.
. Дунаевская Т.Н., Коблякова Е.Б., Ивлева Г.С., Иевлева Р.В.
Основы прикладной антропологии и биомеханики. - СПб.: Инф. - изд. центр МГУДТ,
2005. - 280 с.
. Коблякова Е.Б. Лабораторный практикум по конструированию
одежды с элементами САПР. - М.: Легпромбытиздат, 1992. - 320 с.
. Козлова Т.В., Степучев Р.А., Петушкова Г.И. Основы теории
проектирования костюма: Учеб. для вузов. / Под ред. Т.В. Козловой. - М.:
Легпромбытиздат, 1988. - 352 с.
базовая модельная конструкция жакет
5. Мартынова А.И., Андреева Е.Г. Конструктивное моделирование
одежды. - М.: Московский Государственный Университет Дизайна и Технологии,
2006. - 216. с.
. Меликов Е.Х., Иванов С.С., Делль Р.А. и др. Технология
швейных изделий. Под ред. Меликова Е.Х. и Андреевой Е.Г. - М.: КолосС, 2009. -
519 с.
. Размерные признаки типовых фигур женщин.
. Журналы мод "VOGE", "BURDA"

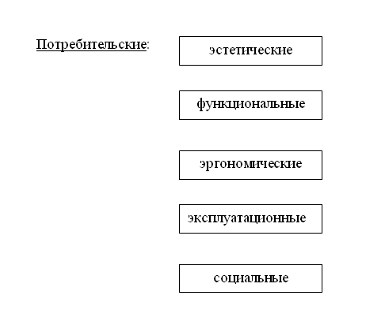

.10 Требования к проектируемому изделию.
. Эстетические требования. Жакет должен удовлетворять
эстетическим вкусам потребителя, отвечать современным нормам художественного
оформления и законам зрительного восприятия. Изящность, выразительность внешней
формы, соответствовать модным тенденциям.
2. Функциональные требования. Жакет по своей форме,
конструкции, покрою должен соответствовать внешнему облику, полу, возрасту
потребителя.
. Эргономические требования. Жакет должен быть
выполнен из ткани с хорошей воздухопроницаемостью, низкой электризуемостью,
обеспечивающей комфорт в условиях эксплуатации.
. Эксплуатационные требования. Материал жакета должен
иметь хорошую формоустойчивость, высокую износостойкость, прочные
соединительные швы.
. Социальные требования. Жакет должен быть
конкурентоспособным на рынке, не дорогостоящим, легко доступным для
среднестатистического населения.
Технико-экономические показатели определяются степенью технического
совершенства конструкции, методами проектирования и технологией одежды с учетом
затрат на её производство и эксплуатацию.
Показатели:
технологичности определяют прогрессивность конструкции и
технологии, механизации и автоматизации производства, трудоемкости и
материалоёмкости изделия.
экономичности характеризуют затраты на КТПП и промышленного
изготовления изделия, потребительские расходы на её эксплуатацию.
стандартизации и сертификации - безопасность потребителя и
качество одежды.
.11 Требования к материалам, швейным ниткам и фурнитуре.
Требования, предъявляемые к материалу верха:
. Гигиенические - воздухопроницаемость,
паропроницаемость, низкая электризуемость, низкая пылепроницаемость.
2. Надежности - устойчивость к истиранию, светопогоде,
химической чистке.
. Экономические - общедоступный, качественный по
изготовлению.
. Эстетические - однотонный или с неярко выделенным
рисунком. Сочетание материалов (при использовании материалов-компаньонов).
Требования, предъявляемые к подкладочному материалу:
устойчивость к истиранию, устойчивость к химической чистке, действию пота,
усадке, гигроскопичность, высокая прочность на разрыв (раздвигаемость в швах),
гладкость поверхности.
Требования к прокладочным материалам: упругость, жесткость,
несминаемость, высокие гигиенические свойства, устойчивость к химической
чистке, соответствие усадке основной ткани.
Требования к скрепляющим материалам (швейным ниткам):
ровность по толщине, высокая разрывная нагрузка, эластичность (для высокой
выносливости при эксплуатации), малая усадка, устойчивость к действию
светопогоды, химической чистке, высокая термостойкость.
Требования, предъявляемые к
· пуговицам: не разрушаться при падении с
высоты 1.5 м, светло - и теплостойки, устойчивы к действию химической чистки,
расстояния между отверстиями должно быть одинаковым, поверхность без
повреждений, по форме и размеру соответствовать утвержденному эталону.
· клёпкам: легко застегиваться и
расстегиваться, устойчивы к действию химической чистки, поверхность без
повреждений.
1.12 Перечень материалов, представляемых исполнителем:
|
Этап работы
|
Материалы
|
|
Техническое задание
|
Техническое задание
|
|
Техническое предложение
|
анализ композиционного построения
моделей-аналогов анализ конструктивных прибавок моделей аналогов
|
|
Эскизный проект
|
Модели предложения Художественный эскиз модели
Технический эскиз модели Описание внешнего вида модели
|
|
Технический проект
|
Конфекционная карта Чертёжи БК и МК жакетов
|
Подпись заказчика. Подпись исполнителя.
Дата Дата
2.
Техническое предложение
2.1 Анализ
моделей-аналогов
В качестве источников информации для анализа выбраны журналы
мод и ресурсы интернет.
2.1.1 Выбор
моделей-аналогов
Аналогами могут быть прежде всего лучшие изделия, которые
должны отвечать потребительским требованиям и по своим технико-экономическим
показателям соответствовать качеству лучших отечественных образцов.
Выбраны 2 модели-аналога по одному функциональному
назначению, сезону, ассортиментной группе, половозрастной группе, размеру и
росту, покрою рукава, модной форме и конструктивным прибавкам за последний
сезон. Источники информации: журнал VOGE, приложение осень-зима 2011-2012.
2.1.2 Анализ
композиционного и конструктивного решения моделей-аналогов
Одним из важнейших аспектов в художественном проектировании
одежды является композиционная проработка. Создание новых рациональных форм
костюма - это процесс соединения технической и эстетической сторон изделия.
Цель проработки заключается в стремлении передать наиболее полно и выразительно
определенное содержание в соответствующей стилистической форме и тем самым
содействовать его адекватному восприятию. Визуальные сообщения - элементы,
возникающие в результате членения изображения на анатомические области,
конструктивные пояса, эстетические системы пропорций. Знаки членения - важное
средство для организации изображения, для выражения взаимосвязи между
отдельными смысловыми частями для придания изображению определенной
выразительности. Различают вертикальные, горизонтальные, диагональные,
наклонные, концентрические знаки членения.
При анализе конструктивного решения моделей-аналогов
определяют основные параметры конструкции: величины прибавок на свободное
облегание и их распределение по участкам, ширину основных деталей - спинки и
полочки, длину до линии талии и низа изделия, величину передне - заднего и
бокового балансов.
Таблица 2.1 Анализ конструктивного решения моделей аналогов
|
Номер модели
|
Эскиз модели
|
Описание внешнего вида
|
|
1
|
2
|
3
|
|
1
|
Рисунок 1 - модель-аналог №1
|
Жакет женский для повседневного использования,
предназначен для сезона осень-зима, из тонкой шерстяной ткани. Жакет
полуприлегающего силуэта, с цельнокроеным рукавом, с центральной застежкой на
четыре пуговицы. Полочка и спинка цельнокроеные с рукавом. Спинка со средним
швом. Рукав цельнокроеный, длиной до запястья. Вырез горловины лодочка.
Изделие на подкладке. Рекомендуемые размеры и роста 42-44, 164-170
|
|
2
|
Рисунок 2 - модель-аналог №2
|
Жакет женский для торжественных случаев,
предназначен для сезона осень-зима, из плотной полушерстяной костюмной ткани
с вышивкой на полочке. Жакет, длиной выше линии бедер, с цельнокроеным
рукавом, с центральной застежкой на три потайные пришивные клёпки. Спинка со
средним швом. Рукав цельнокроеный, длиной три четверти. Вырез горловины
круглый. Изделие на подкладке. Рекомендуемые размеры и роста 42-44, 164-170.
|
Таблица 2.2 Структурно-композиционный анализ моделей-аналогов
|
№ п/п
|
Схемы деталей кроя
|
Спецификация деталей кроя
|
Конструктивная прибавка
|
|
|
№ деталей кроя
|
Наименование детали
|
Количество
|
|
|
1
|
|
1
|
полочка
|
2
|
Пг2=6 Пт=10.1 Пб=8.1 Поп=9
|
|
|
2
|
спинка
|
2
|
|
|
2
|
|
1
|
полочка
|
2
|
Пг2=6 Пт=5.6 Пб=2.5 Поп=7
|
|
|
2
|
спинка
|
2
|
|
2.2 Анализ
конструктивного построения моделей-аналогов
Таблица 2.3 Характеристика основных конструктивных
параметров.
|
Конструктивный параметр
|
Значение РП типовой фигуры (164-88-96)
|
|
Условное обозначение
|
величины
|
|
|
МА № 1
|
МА № 2
|
|
|
|
31-33 33-35 35-37
|
19.6 11.6 20.4
|
19.6 11.6 20.4
|
|
18.35 13.5 20.2
|
|
31-37
|
51.6
|
51.6
|
|
52.05
|
|
11-31
|
14.3
|
11.3
|
|
19.3
|
|
11-41
|
37.9
|
35.2
|
|
42.86
|
|
11-12
|
11.5
|
14.7
|
|
6.8
|
|
12-121
|
3.2
|
1.0
|
|
2.1
|
|
41-47
|
47.6
|
45.1
|
|
42
|
|
91-97
|
48.5
|
54.1
|
|
51.6
|
|
47-17
|
34.3
|
34.6
|
|
36.8
|
|
Ш. рук. вн
|
26
|
21.1
|
|
25
|
Таблица 2.4 Размерная характеристика женской фигуры 164-88-94
|
Обозначение размерного признака по
|
Наименование размерного признака
|
Величина размерного признака фигуры, см
|
Величина отклонения, см
|
|
ГОСТ
|
ОСТ
|
|
типовой
|
конкретной
|
|
|
Т9
|
Вк
|
Высота коленной точки
|
47.2
|
48.5
|
1.3
|
|
Т10
|
В ш. т
|
Высота шейной точки
|
146.3
|
145
|
1.3
|
|
Т13
|
Сш
|
Полуобхват шеи
|
17.8
|
18
|
0.2
|
|
Т15
|
Сг 2
|
Полуобхват груди второй
|
46.4
|
46
|
0.4
|
|
Т16
|
Сг 3
|
Полуобхват груди третий
|
44
|
45
|
1
|
|
Т18
|
Ст
|
Полуобхват талии
|
33.2
|
33.5
|
0,3
|
|
Т19
|
Сб
|
Полуобхват бедер с учетом выступа живота
|
46
|
47
|
1
|
|
Т25
|
Дсб
|
Расстояние от линии талии до пола сбоку
|
110
|
110
|
0
|
|
Т26
|
Дсп
|
Расстояние от линии талии до пола спереди
|
107.7
|
106
|
1.7
|
|
Т27
|
Дн
|
Длина ноги по внутренней поверхности
|
80.5
|
79
|
1.5
|
|
Т28
|
Оп
|
Обхват плеча
|
27.3
|
28
|
0.7
|
|
Т31
|
Шп
|
Ширина плечевого ската
|
13.3
|
12.6
|
0.7
|
|
Т35*
|
Вг 1
|
Высота груди от точки основания шеи
|
25.2
|
26
|
0.8
|
|
Т35**
|
Вг 2
|
Высота груди вторая
|
9.1
|
|
|
|
Т39
|
Впр. з
|
Высота проймы сзади
|
17.9
|
21
|
3.1
|
|
Т40
|
Дт. с
|
Длина спины до талии
|
41.2
|
38
|
3.2
|
|
Т41
|
Вп. к
|
Высота плеча косая
|
43.7
|
41
|
2.7
|
|
Т43
|
Дтс 1
|
Длина спины до талии (от точки основания шеи)
|
44.1
|
41
|
3.1
|
|
Т45
|
Шг
|
Ширина груди
|
16.7
|
16
|
0.7
|
|
Т45*
|
Шгб
|
Ширина груди большая
|
18.8
|
|
|
|
Т46
|
Цг
|
Расстояние между центрами грудных желез
|
9.4
|
19
|
0.2
|
|
Т47
|
Шс
|
Ширина спины
|
17.3
|
16.5
|
0.8
|
|
Т57
|
Дпзр
|
Передне-задний диаметр руки
|
9.9
|
8.5
|
1.4
|
|
Т61
|
Дтп 1
|
Длина талии спереди
|
44
|
43
|
|
Т62
|
Др лок
|
Длина руки до локтя
|
32.8
|
|
|
|
Т68
|
Др зап
|
Длина руки до запястья
|
57.1
|
56.7
|
0.4
|
|
Т4
|
В Т.о. ш
|
Высота точки основания шеи
|
144.8
|
143
|
1.8
|
|
Т5
|
В пт
|
Высота плечевой точки
|
139.4
|
140
|
0.6
|
|
Т6
|
В с. т
|
Высота сосковой точки
|
124.8
|
123
|
1.8
|
|
Т7
|
В л. т
|
Высота линии талии
|
107.0
|
106
|
1
|
|
Т11
|
В з. у
|
Высота заднего угла подмышечной впадины
|
128.8
|
128
|
0.8
|
|
Т12
|
В п. с
|
Высота подъягодичной складки
|
77.2
|
79
|
1.8
|
|
Т14
|
Сг1
|
Полуобхват груди первый
|
43.1
|
42.5
|
0.6
|
|
Т17
|
Сг4
|
Полуобхват груди четвертый
|
38
|
39
|
1.0
|
|
Т20
|
Сб1
|
Полуобхват бедер без учета выступа живота
|
47.4
|
46.5
|
0.9
|
|
Т21
|
Обед
|
Обхват бедра
|
51
|
53
|
2
|
|
Т29
|
Озап
|
Обхват запястья
|
16.0
|
|
|
|
Т34
|
В пр. п
|
Высота проймы спереди
|
24.7
|
|
|
|
Т35
|
Вг
|
Высота груди
|
33.8
|
|
|
|
Т36
|
Дтп
|
Длина талии спереди
|
52.6
|
|
|
|
Т38
|
Дп
|
Дуга через высшую точку плечевого сустава
|
30.7
|
30.0
|
0.7
|
|
Т44
|
Д. т. т
|
Дуга верхней части туловища через точку
основания шеи
|
88.1
|
82
|
0.9
|
|
Т50
|
О к. с
|
Обхват колена в согнутом положении ноги
|
37.3
|
|
|
Таблица 2.5 Прибавки в моделях-аналогах
|
№ п/п
|
Наименование прибавки
|
Условное обозначение
|
Величина прибавки, см
|
|
|
|
Модель №1
|
Модель № 2
|
|
1
|
Прибавка к ширине спины
|
П шс
|
1.2
|
1.2
|
|
2
|
Прибавка к ширине полочки
|
П шп
|
1.2
|
1.2
|
|
3
|
Прибавка к высоте горловины спинки
|
П вгс
|
1
|
1
|
|
4
|
Прибавка к ширине горловины спинки
|
П шгс
|
-0.5
|
0.5
|
|
5
|
Прибавка к высоте горловины переда
|
П вгп
|
-1
|
-1
|
|
6
|
Прибавка к ширине горловины переда
|
П шгп
|
0.5
|
0.5
|
|
7
|
Прибавка по талии
|
П т
|
10.1
|
5.6
|
|
8
|
Прибавка к обхвату плеча
|
П оп
|
9
|
7
|
|
9
|
Прибавка по бедрам
|
П б
|
8.1
|
2.5
|
2.3 Анализ
технологического решения моделей-аналогов
В данном разделе анализируются конструкции основных узлов
моделей-аналогов на основе сборочных чертежей. Анализ представлен в форме таблицы
2.6, где рассматриваются варианты обработки узлов.
Таблица 2.6 Анализ технологических методов обработки узлов
моделей-аналогов.
|
Наименование сборочных единиц
|
Конструкция узла
|
ТУ на изготовление
|
Рекомендуемое оборудование
|
|
Стачивание боковых швов
|
|
Ширина шва 1 см
|
Швейная машина Janome my style 100
|
|
Стачивание спинки и полочки, верхний шов рукава
|
|
Ширина шва 1 см
|
Швейная машина Janome my style 100
|
|
Разутюжить верхний шов
|
|
t=100-120 C
|
Утюг Bosch TDA 2377
|
|
Обработка горловины
|
|
Ширина шва 1 см
|
Швейная машина Janome my style 100
|
|
Соединение низа изделия с подкладкой
|
|
Ширина шва 1 см
|
Швейная машина Janome my style 100
|
Выводы
по техническому предложению
По результатам антропометрического анализа размерных
признаков можно сделать вывод, что по большинству параметров измерений
отклонения конкретной фигуры от типовой незначительны, по этому дальнейшее
проектирование возможно на типовую фигуру 164-88-96. После проведения анализа
конструктивных прибавок моделей - аналогов женского жакета была получена информация,
которая послужила ориентиром при выборе прибавок.
Учитывая современные тенденции моды, композиционные и
конструктивные решения для моделей-аналогов, можно дать рекомендации на
изготовление проектируемого изделия: изготовить женский жакет, из полушерстяной
ткани, с цельнокроеным рукавом без воротника. Изделие на притачной по низу
подкладке.
3. Эскизный
проект
Художник, работающий в области костюма, должен постоянно
думать о том, что он творит для народа, смотреть глазами народа, выражать его
интересы и понятия.
Проблемы, связанные с проектированием одежды, возникают не
случайно. Существует несколько основных причин, порождающих эти проблемы. Это
затоваривание продукцией, связанное с моральным износом изделий легкой
промышленности, и несинхронность производственных циклов и циклов моды,
приводящее к несоответствию форм изделия основным тенденциям моды. Модели,
выполненные с большим опозданием, теряют свою новизну и морально устаревают.
Результатом правильного организованного процесса
художественного проектирования является продукт дизайна - изделие, оптимально
решенное с точки зрения технологии, экономики и эстетики.
3.1
Разработка эскизов моделей-предложений коллекции
На основе современных тенденций моды, изученных модных
декоративных элементов, форм костюма, особенностей конкретной фигуры создана
мини-коллекция, состоящая из 4 моделей. Производство любой из этих моделей
будет экономически выгодным, они будут иметь спрос на рынке.
3.2
Обоснование выбора эскиза основной модели коллекции и разработка ее художественного
эскиза
В связи с первоочередным потребительским требованием к
проектируемому изделию - эстетическим, выбираем модель, которая больше выражает
современные модные тенденции. Наиболее полно этому требованию отвечает модель
жакета 1.
3.3 Разработка
технического рисунка проектируемой модели
Технический эскиз был выполнен на двух проекциях и на
конкретной фигуре. Технический эскиз модели содержит в себе ясное и полное
представление о форме, конструкторском решении, средствах формообразования, отделке
изделия, а также послужил для определения параметров конструктивного
моделирования при разработке модельной конструкции изделия и описания внешнего
вида.
Описание внешнего вида модели
Жакет женский для торжественных случаев, предназначен для
сезона осень-весна, из тонкой шерстяной костюмной ткани насыщенного синего
цвета.
Жакет длиной выше линии бедер, с цельнокроеным рукавом, с
центральной застежкой на три потайные пришивные клёпки.
Спинка со средним швом, талиевыми вытачками.
Полочка с рельефами через выпуклость груди.
Рукав цельнокроеный, длиной до локтевой точки.
Горловина - круглая.
Борт цельнокроеный с полочкой.
Изделие на подкладке, притачной по линии низа. Подкладка
жакета повторяет детали кроя верха и выполнена из гладкокрашеной ткани в цвет основной.
Рекомендуемые размеры и роста 84-92i, 164-170.
Выводы по эскизному проекту: разработана серия
эскизов, выбрана одна модель с учетом рекомендаций, данных в техническом
предложении. На эту модель составлено описание внешнего вида, разработаны художественный
и технический эскизы. Художественный эскиз представляет замысел художника.
Технический эскиз дает наиболее полную информацию о конструкции изделия.
4.
Технический проект
В данном разделе КП описана разработка базовой и модельной
конструкции женского жакета с рубашечным рукавом 164-88-94 с детальной
проработкой всех декоративно-конструктивных элементов изделия. Пояснительная
записка к разделу содержит:
· Выбор материалов на изделие;
· Разработку БК и МК проектируемого изделия
и проверку в макете
4.1
Конфекционирование материалов на изделие
Выбор материалов проведен по схеме "материал - модель
изделия".
Таблица 4.1 Номенклатура и нормативы показателей качества
пакета материалов для жакета.
|
Наименование показателя, размерность
|
Ткань
|
|
Основная
|
Подкладочная
|
Прокладочная клеевая
|
|
1
|
2
|
3
|
4
|
|
1. Поверхностная плотность, г/м2, не
более
|
450-550
|
До 110
|
50-100
|
|
2. Разрывная нагрузка (полоска ткани 50х200мм),
даН, не менее
|
Основа-300 Уток-245
|
Основа - 30 Уток - 20
|
5
|
|
3. Разрывное удлинение, %, не более
|
17
|
15
|
|
|
4. Изменение линейных размеров после мокрой
обработки, %, не более
|
Основа-3.5 Уток-2
|
Основа-2 Уток-2
|
Основа - 1-2 Уток - 1-2
|
|
5. коэффициент сминаемости, не более
|
0.3
|
|
0.25
|
|
6. Стойкость к истиранию, циклов, не менее
|
5000
|
1500
|
|
|
7. Число пиллей на 1 смІ, не более
|
2
|
|
|
|
8. Толщина, мм
|
1.1-1.6
|
|
|
Таблица 4.2 Характеристика скрепляющих материалов.
|
Вид
|
Состав
|
Крутка
|
Линейная плотность, текс
|
Число сложений
|
Условное обозначение
|
|
Армированные
|
Полиэфирная нить-сердечник, хлопковое или
полинозное волокно - оплетка
|
S
|
20-60
|
2-3
|
65 ЛХ, 50 ЛХ, 44 ЛХ, 35 ЛЛ, и др.
|
4.2
Разработка БК проектируемого изделия и ее проверка в макете
4.2.1
Обоснование выбора методики конструирования
Используется сочетание методик конструирования: МГУДТ и ЕМКО
СЭВ.
Единая методика конструирования Одежды Содружества
экологической взаимопомощи (ЕМКО СЭВ) разработана в 80-х годах.
Эта методика едина для построения конструкции одежды всего
населения, основана на системах размерных признаков, классификации прибавок и
припусков, структурных формулах, последовательном построении.
Она универсальна для разработки различных видов одежды,
различных материалов индивидуального пошива.
В ЕМКО СЭВ предусмотрены возможности изменения и
приспособления в постоянно меняющихся условиях производства.
Методика конструирования по МГУДТ используется для построения
базовой конструкции рукава. Эти методики уже использовалась на практике и дали
хороший результат.
4.2.2
Исходная информация для проектирования БК изделия
Исходная информация для проектирования БК изделия включает
размерные признаки и конструктивные прибавки. Размерные признаки типовой и
конкретной фигуры были ранее представлены в разделе 2.1
4.2.3 Расчет
и построение чертежей БК и ИМК проектируемого изделия
Таблица 4.3 Расчет БК спинки и переда
|
Отрезок
|
Формула
|
Исходная величина, см
|
Прибавка конструктивная
|
Припуск технологический
|
Прибавка общая
|
Величина отрезка, см
|
|
11-91
|
Т40+ (Т7-Т12) +П
|
71
|
1.39
|
0.71
|
2.1
|
73.1
|
|
11-21
|
0.3*Т40 +П
|
12.36
|
1.25
|
0.13
|
1.38
|
13.74
|
|
11-31
|
Т39+П
|
17.9
|
1.25
|
0.19
|
1.41
|
19.3
|
|
11-41
|
Т40+П
|
41.2
|
1.25
|
0.41
|
1.66
|
42.86
|
|
41-51
|
0.65* (Т7-Т12) +П
|
19.37
|
-
|
0.19
|
0.19
|
19.37
|
|
31-33
|
0.5Т47+П
|
17.3
|
0.85
|
0.2
|
1.05
|
18.35
|
|
33-35
|
Т57+П
|
9.9
|
3.45
|
0.15
|
3.6
|
13.5
|
|
35-37
|
0.5 (Т45+Т15-1.2-Т14) +П
|
18.8
|
1.15
|
0.25
|
1.4
|
20.2
|
|
37-47
|
Т40-Т39+П
|
23.3
|
-
|
0.22
|
0.22
|
23.5
|
|
47-57
|
Т7-Т12+П
|
18
|
1
|
0.3
|
1.3
|
19.3
|
|
33-13
|
0.38*Т39 +П
|
15
|
1.24
|
0.17
|
1.41
|
16.4
|
|
35-15
|
0.43*Т38+П
|
13.2
|
1.34
|
0.15
|
1.49
|
14.7
|
|
33-331
|
П
|
|
4.5
|
|
|
4.5
|
|
35-351
|
|
4.5
|
|
|
4.5
|
|
331-341
|
0.6/33-35/
|
13.5
|
|
|
|
8.1
|
|
341-351
|
0.4/33-35/
|
13.5
|
|
|
|
5.4
|
|
41-411
|
|
|
|
|
|
0.75
|
|
51-511
|
|
|
|
|
|
0.75
|
|
91-911
|
|
|
|
|
|
0.75
|
|
11-12
|
0.18*Т13+П
|
6.4
|
0.65
|
-0.2
|
0.45
|
6.8
|
|
11-112
|
0.25/11-12/
|
|
|
|
|
1.7
|
|
12-121
|
0.07*Т13+П
|
2.6
|
-0.4
|
|
-0.4
|
2.1
|
|
13-14
|
0.55
|
|
|
|
|
0.55
|
|
121-122
|
0.4/121-14/
|
|
|
|
|
5.1
|
|
<122-22-122`
|
|
13.5
|
|
|
|
10.4
|
|
47-46
|
0.5*Т46+П
|
9.4
|
|
|
0.7
|
10.1
|
|
46-36
|
Т36-Т35+П
|
18.8
|
|
0.15
|
0.15
|
18.9
|
|
36-371
|
47-46
|
10.1
|
|
|
|
10.1
|
|
36-372
|
Т35-Т34+П
|
9.1
|
|
|
0.7
|
9.8
|
|
372-372`
|
0.5 (Т15-1.2-Т14)
|
2.7
|
|
|
|
2.7
|
|
371`-361
|
0.18Т13+П
|
6.4
|
0.85
|
|
0.85
|
7.2
|
|
R36-16
|
Т44- (Т40+0.07*Т13) - (Т36-Т35) +П
|
25.6
|
1.05
|
0.3
|
1.35
|
26.9
|
|
R16-14``
|
121-14
|
|
|
|
|
|
|
16-161
|
0.2*Т13+П
|
7.3
|
0.95
|
|
0.95
|
8.25
|
|
R16-172
|
16-171
|
|
|
|
|
|
|
R17-172
|
16-171
|
|
|
|
|
|
|
411-470
|
0.5Т18+П
|
33.2
|
7.95
|
0.45
|
8.1
|
41.6
|
|
511-570
|
0.5*Т19+П
|
48
|
5.2
|
0.56
|
5.77
|
53.7
|
|
47-470 (dt)
|
/31-37/- (/41-411/+/411-470/)
|
|
|
|
|
9.7
|
|
570-57 (dδ)
|
/31-37/- (/51-511/+/511-570/)
|
|
|
|
|
2.45
|
|
351-346
|
|
|
|
|
|
3.0
|
|
441-442
|
Т25-Т26-0.8
|
1.5
|
|
|
|
1.5
|
|
411-412
|
0.08* dt
|
0.78
|
|
|
|
0.78
|
|
430 - 431
|
0.25 *dt
|
2.4
|
|
|
|
2.4
|
|
430-431’
|
0.17* dt
|
1.65
|
|
|
|
1.65
|
|
442-443
|
0.07* dt
|
0.7
|
|
|
|
0.7
|
|
46-461
|
0.18* dt
|
1.7
|
|
|
|
1.7
|
|
46-461`
|
0.18* dδ
|
0.4
|
|
|
|
0.4
|
|
53-531
|
0.25* dδ+ 0.6
|
1.2
|
|
|
|
1.2
|
|
53-531`
|
0.25* dδ+ 0.6
|
1.2
|
|
|
|
1.2
|
|
541-542
|
0.125* dδ-1.3
|
-0.9
|
|
|
|
-0.9
|
|
541`-542`
|
0.125* dδ-1.3
|
-0.9
|
|
|
|
-0.9
|
|
56-561
|
0.25* dδ+ 0.7
|
1
|
|
|
|
1
|
|
56-561`
|
0.25* dδ+ 0.7
|
1
|
|
|
|
1
|
|
РУКАВ
|
|
|
|
|
|
|
|
331-351
|
33-35
|
|
|
|
|
|
|
Дпрв
|
/332-14`/+/352-14``/
|
|
|
|
|
|
|
Нпос ср
|
0.075
|
|
|
|
|
|
|
Ппос
|
Дпр*Нпос ср
|
47,8
|
|
|
|
3,58
|
|
15-151
|
0.25*Ппос
|
|
|
|
|
|
|
341-344
|
0.6-0.65*/341-343/
|
|
|
|
|
|
|
<343-353-
|
355 90є
|
|
|
|
|
90
|
|
<13-332-
|
332` 88-95є
|
|
|
|
|
90
|
|
341-345-332'
|
Дпр 4 уч + пос4
|
|
|
|
|
|
|
355-14
|
Дпр 2уч+пос 2 уч
|
|
|
131-334-333
|
перпендикулярно /332-332"/
|
|
|
|
|
|
355-14-332"
|
Оформление плавной кривой
|
Дпр 2 уч+ пос 2уч + Дпр 3 уч +пос 3 уч
|
|
355-95
|
под угом 3-5° к /355-354/
|
|
|
|
|
|
14-43
|
Др. лок+Пу+П
|
|
|
|
|
|
|
14-93
|
Дрзап+Пу+П
|
|
|
|
|
|
|
43-45
|
перпендикулярно 333-43 и не менее полуобхвата
локтя в динамике
|
|
933-951
|
0,5 Озап+Позап, перпендикулярно /43-93/
|
|
45-451
|
0.5
|
|
|
|
|
|
|
357-451
|
прямая линия
|
|
|
|
|
|
|
451-951
|
прямая линия
|
|
|
|
|
|
|
341-44
|
прямая линия
|
|
|
|
|
|
|
44-94
|
94-середина /933-95/
|
|
|
|
|
|
94-941
|
Построение
|
0.5-0.7-1.0
|
|
|
|
|
341'-44'
|
отобразить зеркально /341-44/ относительно
/357-451/
|
|
341'-353'-355
|
отобразить зеркально /341-353-355/ относительно
/355-357/
|
|
44'-941'
|
отобразить зеркально /44-941/ относительно
/451-951/
|
|
341"-332"-131
|
отобразить зеркально /341-332'-131/
относительно /131-333/
|
|
341"-44'"
|
отобразить зеркально /341-44/ относительно
/333-43/
|
|
44"-941
|
отобразить зеркально /44-941/ относительно
/43-391/
|
|
44"-43'-44'"
|
оформить локтевую вытачку, укоротив её на
1,0-1,5 см
|
|
941-933-94-95-941'
|
оформить линию низа рукава плавной кривой
|
После расчета БК изделия выполнено построение в соответствии
с требованиями конструкторской документации на бумаге (М 1:
), отдельно для становой части и втачного рукава изделия.
4.2.4
Проверка базовой конструкции в макете из ткани
Подготовка макета к примерке включает:
· выкраивание деталей конструкции из
макетного материала с запасами по срезам на уточнение конструкции, деталей
клеевых прокладок в соответствии с проектом изделия;
· формование деталей с целью создания на
отдельных участках спинки, полочек и рукавов выпукло-вогнутой формы;
· дублирование деталей клеевыми прокладками;
· сметывание макета.
· нанесение линий швов, линий полузаносов на
полочках; линий груди, талии, бедер; балансовых вертикалей и контрольных
надсечек;
Таблица 4.4 Алгоритм и параметры преобразования БК при
конструктивном моделировании жакета с цельнокроеным рукавом.
4.3 Проверка
модельной конструкции в макете
В результате проведения примерки макета были выявлены и
исправлены в конструкции следующие недостатки:
· отредактирована конфигурация линии
среднего шва спинки, для более плотного прилегания к шее;
· исправлена форма модельной линии
выпуклости рукава, для более точного соответствия эскизу;
· отработаны линии сопряжения горловины.
В целом же, макет соответствовал представлению о будущем
изделии, серьёзных нарушений не выявлено. Балансовые характеристики в норме.
4.4.1
Нормирование расхода материала на модель
Таблица 4.5 Карта расхода ткани на образец жакета.
Изделие - жакет женский
Размер - 88
Рост - 164
Полнота - 2
|
Наименование ткани
|
Вид раскладки
|
Рамка раскладки, см
|
Расход ткани, м2
|
|
|
длина
|
ширина
|
|
|
Пальтовая
|
однокомплектная
|
95
|
146
|
1.38
|
4.4.2
Спецификация деталей кроя жакета
Таблица 4.6 Спецификация деталей кроя жакета
|
№ п/п
|
Наименование детали
|
Схема детали
|
Количество деталей кроя
|
|
1
|
Центральная часть полочки
|
|
2
|
|
Боковая часть полочки
|
|
|
|
2
|
Спинка
|
|
2
|
|
3
|
Обтачка низа спинки
|
|
1
|
|
4
|
Обтачка центральной полочки
|
|
2
|
|
5
|
Обтачка боковой части полочки
|
|
2
|
|
6
|
Обтачка горловины спинки
|
|
1
|
Выводы по
курсовому проекту
По итогам сделанной работы можно сказать, что задачи
выполнены и цель достигнута. Жакет соответствует требованиям, предъявленным к
нему в техническом задании. Жакет соответствует эскизу, удовлетворяет
требования заказчика, обеспечено желаемая модельная форма. Материалы подобраны
в соответствии с требованиями, предъявляемыми к изделию. Материал обеспечил
желаемый и проектируемый вид изделия в целом. Разработанная модельная
конструкция может служить в качестве исходной для разработки серии изделий в
промышленности.
Тщательная проработка эскиза и соответствие требованиям
заказчика обеспечивает получение качественного, композиционно - завершенного
изделия, удовлетворяющего спрос населения.
Список
литературы
1.
Бузов Б.А., Модестова Т.А. Материаловедение швейного производства. - М.:
Легпромбытиздат, 1986. - 424 с.
.
Дунаевская Т.Н., Коблякова Е.Б., Ивлева Г.С., Иевлева Р.В. Основы прикладной
антропологии и биомеханики. - СПб.: Инф. - изд. центр МГУДТ, 2005. - 280с.
.
Коблякова Е.Б. Лабораторный практикум по конструированию одежды с элементами
САПР. - М.: Легпромбытиздат, 1992. - 320 с.
.
Козлова Т.В., Степучев Р.А., Петушкова Г.И. Основы теории проектирования
костюма: Учеб. для вузов. / Под ред. Т.В. Козловой. - М.: Легпромбытиздат,
1988. - 352 с.
.
Куликова Т.И., Досова А.А., Гущина К.Г. Основы промышленной технологии
поузловой обработки верхней одежды. М., "Легкая индустрия", 1976. -
560 с.
.
Мартынова А.И., Андреева Е.Г. Конструктивное моделирование одежды. - М.:
Московский Государственный Университет Дизайна и Технологии, 2006. - 216. с.
.
Меликов Е.Х., Иванов С.С., Делль Р.А. и др. Технология швейных изделий. Под
ред. Меликова Е.Х. и Андреевой Е.Г. - М.: КолосС, 2009. - 519с
.
Единая методика конструирования одежды СЭВ (ЕМКО СЭВ). Т.2. Базовые конструкции
женской одежды. М., 1988.
.
Размерные признаки типовых фигур женщин.
.
Журналы мод "VOGE", "BURDA"
