1. Задание

Кинематическая схема редуктора.




. Электродвигатель ДИД-0.5ТА

Pдв.=0.5 Вт; nдв.=10.000 об./мин.

. Плата

. Корпус

. Поверхность крепления

Исходные данные.

Частота вращения выходного вала, об/мин.

140

Назначенный ресурс, ч.

1050

Коэффициент динамичности внешней нагрузки, Kд.

1.15

Модуль зубчатых колес, мм

0.3

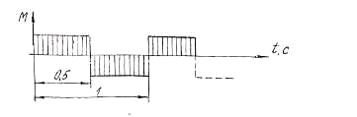

Типовой режим нагружения.


Технические требования на проектируемое изделие.

)        Вал электродвигателя ДИД-0.5ТА выполнен в виде трибки Z1=12. m=0.3мм.

)        Принять коэффициент прочности валов nр=1.5.

)        Смазка зацеплений зубчатых колес и подшипников смазкой циатим 221 ГОСТ 9433-80.

)        Резьбовые соединения покрыть эмалью ЭЛ-572, красный, ГОСТ 9640-81.

Условия эксплуатации:

)        Интервал предпочитаемой температуры +/- 60 ̊С.

)        Влагоустойчивость про относительной влажности до 98%.

)        Механизм работает в условиях вибрации.



. Описание конструкции


I.       Назначение.

Механизм привода обзорно-визорного устройства предназначен для понижения частоты вращения выходного вала при передаче вращающего момента от электродвигателя к визирной рамке обзорно-визорного устройства.

Механизм представляет собой автономный редуктор, встраиваемый в обзорно-визорное устройство..     Кинематика и конструкция.

В проектируемом механизме движение от электродвигателя передается посредством двух пар цилиндрических прямозубых зубчатых колес.

Все зубчатые колеса имеют модуль зацепления m=0.3мм. Вал электродвигателя выполнен в виде трибки с Z1 = 12. Шестерня Z`2 имеет 17 зубьев. Относительная ширина венцов зубчатых колес принята равной ша = 0.05.

Механизм привода - редуктор размещен в литом корпусе, выполненном из алюминиевого сплава АЛ9.

Зубчатые колеса при помощи посадки посадки по остаткам зубьев и фланцевого соединения крепятся на валиках-трибках. Выходным является зубчатое колесо Z3. Валы 1 2 установлены в подшипниках качения, запресованных в корпусе и съемной плате механизма.

Валики-трибки изготовленыц из легированной стали, а колеса Z2 и Z3 из алюминевого сплава Д16Т.

Редуктор крепится к корпусу обзорно-визорного устройства тремя винтами M3; центрирование редуктора осуществляется двумя штифтами диаметром 1мм, устанавливаемыми в корпусе обзорно-визорного устройства, для которых в корпусе редуктора выполняются посадочные отверстия.

Вследствие того, что редуктор встраивается в обзорно-визорное устройство, он выполнен в «открытом исполнении» и его герметизация осуществляется средствами герметизации корпуса самого обзорно-визорного устройства.

3. Кинематический расчет


Разбивка по ступеням.

 = =  = 71.428

 = 0.9 = 0.9*8.4510 = 7.6060

 =  =  = 9.3910



Расчет чисел зубьев.

 = 12.

 = * = 7.6060*12 = 91.272 à91.

=17.

 = * = 9.3910*17 = 159.65 à 160.

Точные значения передаточных чисел

 =  =  = 7.5830

 =  =  = 9.4120

 =  *  = 7.5830*9.4120 = 71.371



Частоты вращения валов

 =  =  = 1318.7

 =  =  = 140.12



Проверка

 =  =  = 0.09% ≤ 1.5%

 =  =  = 0.08% ≤ 1.5%



Расчет геометрии зубчатых колес.


m = 0.3 мм ; ша = 0.05.

 - делительный диаметр.

 - диаметр по выступам зубьев.

 - диаметр по впадинам зубьев.

 =  - межосевое расстояние.

 = ша * aw - ширина колеса.

=  = 0.3*12 = 3.60

 = = 0.3*17 = 5.10

 = = 0.3*160 = 48.0

=  = 0.3*14 = 4.20

 =  = 0.3*93 = 27.9

 =  = 0.3*19 = 5.70

 =  = 0.3*162 = 48.6

=  = 0.3*9.3 = 2.79

 =  = 0.3*88.3 = 26.5

 =  = 0.3*14.3 = 4.29

 =  = 0.3*157.3 = 47.2



Расчет межосевых расстояний, ширины зубчатого колеса.


=  =  = 15.45

=  =  = 26.55

 =  = 0.05*15.45 = 0.772

 =  = 0.05*26.55 = 1.327

 =  * 2m = 0.772*0.6 = 0.463

 =  * 2m = 1.327*0.6 = 0.796

Параметр

Z1

Z2

Z`2

Z3

d

3.60

27.3

5.10

48.0

da

4.20

27.9

5.70

48.6

df

2.79

26.5

4.29

47.2

aw

15.45

26.55

bw

1.372(1.400)

0.772(1.050)

1.927(2.000)

1.327(1.400)

Выбор материала конструкции.

.        Выбор класса точности передачи: 7.

.        Выбор цилиндрических прямозубых колес (направление зуба параллельно оси вала).

.        Выбор материалов.

Деталь

Материал

Шестерня

ГОСТ 4543-71 30ХГСА

910

765

440

290

2*105

Колесо







Вал







Корпус

ГОСТ 2856-79 МЛ-5

157

88

49

>50


4. Силовой расчет

редуктор кинематический визорный

Определение ориентировочного КПД редуктора.

По условию:

 =  = 0.900;  = 1 - Пв = 0.992.

 = * (1 - Пв)2 = 0.900*0.900(1-0.008) = 0.797

*  = 0.900*0.992 = 0.893 - КПД I ступени.

*  = 0.900*0.992 = 0.893 - КПД II ступени.
