ВВЕДЕНИЕ

Человек с древних времен старался облегчить свою повседневную жизнь и работу, изобретая различные приспособления и механизмы, начиная с элементарной палки-копалки, плуга и водяной мельницы и заканчивая ядерными электростанциями. Практически все изобретения человека выполняют единую задачу - максимально освободить человека от работы, сделать его жизнь проще и комфортнее.

Техника играет значительную роль в жизни каждого современного человека и всего человечества в целом. Историки справедливо замечают, что нарастающими темпами прогресса человеческое общество во многом обязано именно своим изобретениям в области производства и быта. Техника позволяет человеку не только облегчить свой повседневный труд, но и получить больше свободного времени, чтобы заниматься наукой, искусством, развитием новых технологий. Кроме того, чем меньше своего времени человек тратит на монотонный труд на работе или занятие домашними делами, тем больших вершин он может добиться в своей личной жизни.

По сей день желание человека избавиться от ненужных хлопот является одним из мощнейших двигателей технического прогресса и дает жизнь многим новым технологиям и изобретениям. Чтобы убедиться в этом, достаточно лишь вспомнить, сколько видов новой техники появилось в нашем доме за последние несколько десятилетий. Благодаря электрической бритве, зубной щетке, микроволновой печи, кофеварке, кухонному комбайну, стиральной и посудомоечной машинам и многим другим нововведениям человек стал куда более "свободен" от домашних дел.

Единственной областью, где техника, до недавних пор, не могла заменить человека, оставалась уборка полов. Конечно, моющие пылесосы изобрели уже давно, но, каким бы "умным" не был пылесос, он не мог самостоятельно справиться с уборкой помещений, и людям приходилось тратить уйму времени на домашнюю уборку, лично обходя каждый уголок квартиры или дома. Попытки сделать пылесос более самостоятельным предпринимались уже давно, но заставить его самостоятельно двигаться, ориентироваться в окружающем пространстве, оценивать загрязненность напольного покрытия и проводить уборку было практически невыполнимой задачей.

Появление робота-пылесоса дало надежду миллионам домохозяек на то, что вскоре не нужно будет часами монотонно пылесосить и мыть полы по всей квартире, расходуя бесценное время, которое может быть потрачено на просмотр любимого фильма, чтение журнала, занятие спортом или просто отдых, в котором мы так часто нуждаемся.

Актуальность:

Тема данной работы актуальна, так как она поможет рядовому потребителю разобраться в новых направлениях развития производства пылесосов.

Цель:

1.   Анализ рынка реализации электро-бытовых роботов-пылесосов в г. Новосибирске.

2.       Проведение экспертизы качества моющего робота-пылесова Scooba 385.

Задачи:

.     Проанализировать предложения производителей пылесосов.

2.       Изучить классификацию и ассортимент пылесосов.

.        Изучить принципы работы различных видов пылесосов и сравнить их.

.        Проектирование магазина бытовой техники площадью 150 м ².

.        Провести экспертизу моющего робота-пылесова Scooba 385 .

.        Выяснить достоинства и недостатки моющего робота-пылесова Scooba 385 и сделать выводы.

1. ЛИТЕРАТУРНЫЙ ОБЗОР

1.1 История создания пылесоса

Первый известный патент на пылесос, патент США №29077, получен 10 июля 1860 года американцем Дэниелом Хессом из Айовы. «Подметатель ковров», как назвал своё устройство изобретатель, был оборудован вращающейся щёткой и сложной системой мехов для создания всасывающего воздушного потока. По пути воздух проходил через две водяные камеры с целью очистки от пыли и грязи. Получается, что «мокрая» разновидность пылесоса была придумана раньше, чем «сухая»! Нет никаких свидетельств, что такая машина когда-либо производилась.

В1868 году Айвз Макгаффни (Ives W. McGaffney) из Чикаго изобрёл пылесос «Уирлвинд» (Whirlwind) и по компоновочной схеме очень похожая на современный пылесос «башенного» типа, по сей день популярный в Америке. Воздух приводился в движение вентилятором с ременным приводом от рукоятки в верхней части прибора, которую нужно было крутить рукой.

Макгаффни получил патент на своё изобретение 5 июня 1869 и стал продавать его, основав бостонскую компанию American Carpet Cleaning Company. Стоил пылесос $25 - немалая сумма по тем временам (в то время один американский доллар составлял около 23 грамм серебра). Большинство пылесосов Макгаффни были проданы в Чикаго и Бостоне, и часть их, вероятно, сгорела в Великом чикагском пожаре. На сегодняшний день сохранилось лишь два образца этого агрегата: один находится в историческом музее компании HOOVER в городе Норт Кэнтон, штат Огайо, США, а другой - в частной коллекции. К сожалению, попытки изобретателя приспособить к своему прибору электромотор не увенчались успехом.

Вслед за Макгаффни другие изобретатели также стали производить и продавать механические пылесосы. 3 октября 1899 году Джон С. Тормен (John S. Thurman) получил патент США № 634042 на бензиновый пылесос. Некоторые исследователи считают его изобретателем первого пылесоса с мотором. Патент на электрический «подметатель ковров и собиратель пыли» получила в декабре 1900 Коринн Дюфур (Corinne Dufour) из Саванны, Джорджия. Её пылесос обладал двумя вращающимися щётками и электрическим насосом, а пыль собиралась на мокрую тряпку. Устройство было непрактичным и не пользовалось спросом.

Успеха в механизации пылесоса в 1901 г. добился англичанин Сесил Бут. Его аппарат «Фырчащий Билли» с бензиновым мотором перевозился по улицам на конной повозке командой из четырех человек, а шланг длиной 30 м заносили в помещения через окна. Машина Бута получила всеобщее признание после того, как с ее помощью были очищены чумные бараки в лондонских доках. Первым VIP-клиентом Бута стал королевский двор: нужно было пропылесосить огромный голубой ковер Вестминстерского аббатства перед коронацией Эдуарда VII. После этого британская королевская чета с удовольствием демонстрировала техническую новинку гостям своего дворца кайзеру Вильгельму, наследнику русского престола Николаю. Турецкий султан Абдул Хамид пришел в восторг и заказал такую же машину для своего дворца в Константинополе.

Американец Мюррей Спенглер работал уборщиком на фабрике кожевенных изделий Уильяма Хувера и страдал от аллергии на пыль. Прочитав в газетах о триумфальном успехе машины Бута, он задался целью создать ее электрический вариант. В 1907 г. он соорудил неказистое устройство, стержнем которого была палка от швабры, а в качестве пылесборника использовалась наволочка. Но прибор работал! Изобретатель начал продажу своих пылесосов, и уже один из первых образцов пришелся по душе жене Хувера. Тот сразу же понял, что у нового прибора большое будущее, и купил у Спенглера патент на его производство, и, переоборудовав свою фабрику, приступил к массовому производству пылесоса, который получил название Модель «О».

Первые появившиеся в продаже пылесосы стоили очень дорого. Например, автомобиль Форд «А» в то время продавался за $300, а Хувер Модель «О» за $75, т.е. пылесос стоил почти четверть цены автомобиля.

Первый электрический «Насос для удаления пыли» фирмы Siemens(1907 год)- весил 150 кг.

Прибор не только очищал полы «не хуже веника», но и помогал обеспечивать чистоту, прежде всего, в помещениях гостиниц и офисов. Этот большой, тяжелый и весьма шумный ящик внушал девушкам-служанкам не просто истинное уважение, но и некоторый страх. После начала массового производства небольших по размеру электродвигателей, доступных по цене для применения в бытовых пылесосах, распространение этих приборов окончательно вытеснило из повседневной жизни утомительные акции по уборке жилищ.

Идея пылесоса оказалась весьма удачной, и изобретатели разных стран активно взялись за совершенствование прибора. Но человек, создавший одну из наиболее популярных моделей пылесоса, не был ни изобретателем, ни инженером… Он был гениальным продавцом международного масштаба.

Швед Аксель Веннер-Грен (Axel Wenner-Gren) родился в 1881 г. и после окончания школы был вынужден самостоятельно зарабатывать себе на жизнь. Когда ему исполнился 21 год, он приехал в Берлин, где начал карьеру продавца на фирме «Сепаратор» (сегодня знаменитая шведская фирма «Альфа-Лаваль»). В 1910 г., будучи по делам фирмы в Вене и прогуливаясь по Кертнерштрассе, Аксель заинтересовался диковинным американским прибором, выставленным в витрине магазина. Прибор назывался «Санто». Он имел мотор и насос, весил около 20 кг и стоил 500 шведских крон. Это был пылесос, который, однако, нельзя было назвать бытовым. Молодой Аксель сказал: «Если бы я мог это сделать легче и дешевле, я бы продал его в каждый дом в мире».

Два года Аксель проработал в европейском филиале компании «Санто» и в США, где изучал новые для Европы методы продажи товаров. В Швецию он вернулся с мечтой, которая родилась перед витриной с заокеанским пылесосом. Веннер-Грен организовал команду инженеров, которые начали разрабатывать первый бытовой пылесос, увидевший свет в 1912 г. Он получил название Lux 1.

Заслугой команды Веннер-Грена стала замена воздушного насоса на вентилятор, благодаря чему вес прибора удалось снизить до 14 кг. Модель Lux 1, производство которой было налажено в 1912 г. на небольшой фабрике в Стокгольме, стала пионером обширной линейки бытовых приборов, чей производитель - фирма Electrolux - сегодня известна во всем мире. В 1921 г. был выпущен простой и удобный пылесос на колесиках с цилиндрическим корпусом. Эта знаменитая Model V стала прообразом многочисленных «клонов», долгие годы выпускавшихся в разных странах (советские «Ракеты»).

-е гг. прошли для компании под лозунгом «Каждый дом - дом Electrolux». Используя в работе навыки, полученные в США, Аксель Веннер-Грен стал применять прямые продажи пылесосов. Огромное количество машин в форме пылесосов разъезжали сначала по Швеции, а затем и по всей Европе, демонстрируя технические достоинства пылесоса. Эта акция принесла успех фирме. Бюллетени, соревнования по продажам между продавцами, обучающие курсы. Делалось все, чтобы внедрить в сознание людей необходимость приобретения удобных бытовых приборов.

Шли годы, семейство пылесосов расширялось, обрастая новыми разновидностями: ручными малютками для чистки салона автомобиля и гигантами, способными собирать пыль с улиц, моделями с циклонным принципом отделения пыли и такими, в которых пыль осаждалась в емкости с водой. Совершенствовались мешки-пылесборники, изобретались хитроумные насадки, росла мощность всасывания, снижался шум…

Но наиболее впечатляющим шагом в эволюции пылесоса стала его полная автоматизация, впрочем, неизбежная в эпоху электроники. В 1997 г. на канале ВВС телезрителям был показан прототип пылесоса-робота, над созданием которого работала фирма Electrolux. Прошло несколько лет, и на свет появился Trilobite - робот, способный самостоятельно обходить помещение, находить зарядное устройство и не забывать при этом о своей главной обязанности - сборе пыли.

В 2004 г. фирма Electrolux выпустила на рынок пылесос-робот второго поколения Trilobite 2.0. Повинуясь последним тенденциям европейского дизайна, правилу максимальной функциональности и пожеланиям пользователей первой модели Trilobite, разработчики новой модели пылесоса поработали над внутренним содержанием и изменили цвет: броский красный сменился на модный серо-зеленый металлик, который впишется в любой интерьер.2.0 работает совершенно независимо. Он знает, когда требуется подзарядка аккумуляторных батарей, и сам находит дорогу к зарядному устройству. Таймер позволяет установить день и время работы заранее, а жидкокристаллический дисплей сообщает о статусе уборки. Встроенные сенсоры анализируют пространство, позволяя пылесосу «видеть» и аккуратно объезжать предметы интерьера.2.0 оснащен инфракрасными датчиками ступеней, а его роликовые электрощетки тщательно вычищают любые поверхности. Cпециалистам компании Electrolux удалось сделать новый пылесос-робот компактным и значительно снизить уровень шума при его работе.

Одной из новинок 2005 г. стал пылесос-робот второго поколения Sensor Cruiser от Siemens. В отличие от роботов первого поколения этот аппарат не прекращает уборку при заполнении своего пылесборника. Он знает, когда нужно остановиться, и по маршруту, прокладываемому инфракрасным лучом, легко находит базовую станцию, самостоятельно стыкуется с ней и сбрасывает собранную пыль в большой пылесборник-накопитель. При каждом таком «визите» робот подзаряжает свои аккумуляторы. А это значит, что этот легковес из семейства пылесосов (его вес всего 2 кг при диаметре 28 см и высоте всего 12 см) не прекратит работу до тех пор, пока базовая станция не даст сигнал о необходимости заменить пылесборник, а с пола не исчезнет последняя пылинка.

Робот справляется с уборкой любого помещения, тщательно освобождая от пыли 15 кв. м поверхности в час. При этом он работает практически бесшумно. Мягкая подвеска колес помогает ему без проблем преодолевать пороги, провода или места перехода от ковров к твердому основанию, автоматическая система следит за тем, чтобы Sensor Cruiser не запутался в бахроме или не споткнулся о края ковров. Кроме того, правильное позиционирование станции позволяет роботу убирать поочередно несколько помещений в радиусе 20 м от станции.

Пылесос: важнейшие даты

г. - Даниэль Хесс изобретает механический пылесос.

г. - Ив Маккафи получает патент на пылесос с вентилятором и первым начинает серийный выпуск пылесосов.

г. - Сесил Бут изобретает пылесос с бензиновым мотором.

г. - Уолтер Гриффин разрабатывает сменные насадки к пылесосу.

г. - Мюррей Спенглер создает пылесос с электроприводом.

г. - Уильям Хувер начинает серийный выпуск пылесосов с электроприводом.

г. - швед Аксель Веннер-Грен выпускает первый пылесос с вентилятором Lux 1 (позднее Electrolux).

г. - компания Air-Way Sanitizor (США) выпускает на рынок одноразовые мешки-пылесборники.

г. - появляются первые образцы самодвижущихся пылесосов.

г. - создан Sensotronic - первый пылесос с микропроцессором.

г. - после 15 лет работы, в течение которых испытано 5000 образцов, англичанин Джеймс Дайсон выпускает на рынок пылесос циклонного типа.

г. - фирма Electrolux демонстрирует прототип пылесоса-робота Trilobite.

г. - фирма iRobot представляет пылесос-робот Roomba.

г. - фирма Electrolux приступает к серийному выпуску пылесоса-робота Trilobite.

г. - фирма Electrolux выпускает пылесос-робот второго поколения Trilobite 2.0.

г. - концерн BSHG представляет пылесос-робот второго поколения Sensor Cruiser.

1.2 Обзор рынка, классификация и ассортимент пылесосов

На отечественном рынке бытовой техники можно увидеть, потрогать и, если понравится, купить пылесос от самых известных и престижных производителей. Более 95% пылесосов являются "сухими". Они позволяют быстро и чисто собирать пыль и мусор с пола, мебели, одежды и других предметов, не подвергая их воздействию влаги.

Обзор рынка ''сухих'' пылесосов.

Среди фирм, поставляющих в нашу страну бытовую технику, в том числе пылесосы, можно назвать шведскую ELECTROLUX, немецкие BOSCH, MIELE, SIEMENS, HYLA, KARCHER, корейские LG и SAMSUNG, японскую PANASONIC, французскую ROWENTA, PHILIPS из Нидерландов и многие другие. При этом принцип действия всех моделей пылесосов схож и достаточно прост. Вакуумный вентилятор, закрепленный на оси электродвигателя, засасывает в корпус воздух вместе с оказавшимися под отверстием насадки (чаще щетки) частицами пыли и мусором. Все это поступает через гибкий гофрированный шланг и входное отверстие в пылесборник. Там "грязный" воздух очищается от взвеси, после чего проходит через дополнительную фильтрующую систему и выдувается обратно в помещение.

Важнейшим параметром пылесоса, в значительной степени определяющим эффективность его работы, то есть быстроту и качество уборки, является так называемая мощность всасывания. Она зависит от скорости и степени разрежения воздушного потока в рабочей зоне под щеткой и измеряется в специально придуманных внесистемных единицах - аэроваттах. Максимальная для каждого конкретного пылесоса мощность всасывания создается при некотором оптимальном соотношении между степенью разрежения и скоростью воздушного потока. Так что фактически эффективность уборки зависит от того, насколько вы сумеете этот оптимум поддерживать (обычно по интуиции), манипулируя щеткой.

Мощность всасывания в аэроваттах рассчитывают следующим образом: умножают воздушный поток на разрежение в рабочей зоне и делят полученное значение на 8,5. При этом воздушный поток должен быть измерен в кубических футах в минуту, а разрежение - в дюймах водяного столба. В среднем величина мощности всасывания составляет 20-25% от потребляемой мощности для пылесосов с мешком или контейнером для сбора пыли.

Исходя из этого, некоторые фирмы (например, BOSСH) в своих рекламных проспектах указывают два значения мощности всасывания: среднее, или номинальное, и максимальное. Другие отмечают только максимальную мощность, причем в ваттах (LG, SIEMENS, PHILIPS, PANASONIC), а третьи (MIELE) приводят просто величину потребляемой мощности. Кроме того, у одного производителя могут встречаться линейки пылесосов, на корпусах которых указывают как потребляемую или максимальную мощность, так и мощность всасывания (и то и другое - в ваттах). Поэтому во избежание путаницы при покупке пылесоса стоит уточнить, что имеет в виду производитель (чем больше номинальная мощность, тем лучше).

Для большинства наиболее ходовых моделей максимальная мощность всасывания находится в пределах от 280 до 440 аэроВт, а максимальная потребляемая от сети мощность - от 1100 до 2000 Вт. За эти рамки выбиваются модели Ergomaxx от BOSCH, Dynapower от SIEMENS и другие, максимальная мощность всасывания которых может достигать 470 аэроВт.

Практически, чтобы мощность всасывания и чистота уборки достигали высших показателей, электродвигатель прибора должен работать на максимальных оборотах. Но это сопровождается наиболее интенсивным потреблением электроэнергии, быстрым износом подшипников, перегревом двигателя и повышенным шумом работающего пылесоса. В таком режиме он долго функционировать не сможет. Поэтому предпочтительнее лишних 2-3 раза пройти щеткой по загрязненному участку ковра, чем заставлять прибор "перенапрягаться".

Современные пылесосы наделены многими новыми системами и характеристиками. Например, чтобы потребитель мог подобрать оптимальный режим уборки в зависимости от материала, степени загрязненности и других параметров покрытия или обивки, предусмотрена возможность плавного регулирования мощности всасывания путем изменения предела потребляемой мощности электродвигателя. Ряд пылесосов из серий последних лет имеют устройство "мягкого пуска". Оно обеспечивает постепенное, плавное раскручивание ротора электродвигателя и такое же плавное, без резкого скачка, увеличение потребляемой мощности. Это весьма полезное свойство, поскольку включенные компьютеры, телевизоры и прочая техника чувствительны к перепадам напряжения в электросети. Ведущим фирмам удалось посредством различных технических уловок снизить уровень шума работающего пылесоса до 60-65 дБ. Это тише, чем звук стиральной или посудомоечной машины, - прибор не мешает разговаривать и смотреть телевизор.

По принципу действия пылесборника различают пылесосы: а) с мешком для сбора пыли, б) с контейнером для мусора и в) с аквафильтром.

Пылесосы с мешком для сбора мусора

Основным элементом фильтрующей системы таких пылесосов является или одноразовый бумажный мешок-пылесборник, или многоразовый тканевый. В него направляется всасываемый "грязный" воздух, содержащий весь собранный мусор. Материал пылесборника должен хорошо пропускать воздух (от этого зависит мощность всасывания) и одновременно задерживать мусор и мельчайшие частицы пыли. В пылесборнике остается около 98% загрязнений, а очищенный воздух проходит через моторный фильтр, охлаждает электродвигатель и сквозь выпускной фильтр возвращается в помещение.

Моторный фильтр защищает электродвигатель от частиц пыли, которые не удалось задержать пылесборнику, а выходной фильтр собирает мельчайшие (до десятых долей микрона) частицы и обеспечивает практически безупречную чистоту выходящего обратно из пылесоса воздуха.

Пылесборник - очень важный элемент пылесоса, существенно влияющий на эффективность его работы. Поэтому производители постоянно разрабатывают новые материалы и конструкции фирменных бумажных пакетов (емкостью от 1,5 до 5,5 л). Так, BOSCH и SIEMENS комплектуют свои модели трехслойными пылесборниками Megafilt, в последних моделях от MIELE применяется пылесборник IntensiveClean, а унифицированный пылесборник S-bag от ELECTROLUX подходит к некоторым пылесосам других фирм. В модели Blue Moon Plus (MIELE) используется мешок-пылесборник (тип G/N) с автоматическим затвором, который плотно закрывает входное отверстие при удалении мешка из пылесоса. Аналогичный пылесборник Clinic S-bag (E 202) применяется в пылесосах серии Clario (ELECTROLUX). Более того, в моделях последних лет (скажем, Specialist от PHILIPS) пылесборники изнутри пропитываются специальным бактерицидным составом, который создает невыносимые условия для жизни бактерий, оказавшихся в мешке.

Потребность в одноразовых мешках зависит от площади квартиры (дома), количества и чистоплотности ее обитателей, наличия домашних животных и некоторых других факторов. Считается, что при регулярной (2 раза в неделю) уборке квартиры средних размеров (около 50 м2) одного пылесборника емкостью 3 л хватает приблизительно на месяц. Одноразовый бумажный пакет стоит порядка 30 рублей. Учитывая менталитет российского потребителя и вполне вероятные сложности, связанные с покупкой бумажных мешков в глубинке, зарубежные фирмы поставляют в Россию пылесосы, укомплектованные бумажными (обычно 7 штук) и матерчатым (тканевым) пылесборниками. Пользователь сам выбирает, что ему удобнее - выбросить заполненный пылью одноразовый мешок и купить новый или без всяких затрат периодически вытряхивать пыль из матерчатого мешка.

Пылесосы с контейнером для сбора пыли

Многие пылесосы от ELECTROLUX, LG, SAMSUNG, ROWENTA и другие очищают воздух от мусора с помощью контейнеров, не используя мешки для сбора пыли.

Контейнер - это герметичная пластмассовая емкость, вставляемая в корпус пылесоса. В моделях, основанных на применении такого устройства, используется один из двух способов очистки воздуха.

Воздух, содержащий пыль и грязь, направляется в контейнер, где резко теряет скорость (по сравнению со скоростью во всасывающей трубе). В результате "тяжелый" мусор (в некоторых моделях - более 95%) падает на дно контейнера. Мелкие же частицы увлекаются создаваемыми в контейнере завихрениями воздуха в моторный фильтр с бактерицидным слоем и далее в выпускной фильтр пылесоса. Такой принцип используется в моделях серии V-C7700 фирмы LG.

Собранный мусор (его хорошо видно в прозрачном пластиковом контейнере) после уборки просто высыпается в пакет и затем выбрасывается в мусоропровод. Контейнер ополаскивается водой и ставится на место в корпус пылесоса. Моторный и выпускной фильтры обслуживаются так же, как в пылесосах с мешками. Достоинством таких моделей является гигиеничность процесса очистки контейнера и возможность его промывки после каждой уборки.

Очевидно, что никакой фильтр, даже самый что ни на есть мельчайший, не очистит воздух на 100%.

Но существует технология, позволяющая подойти к этому пределу очень близко. Мокрая пыль не летает - это используют фирмы KARCHER, REXAIR, DELPHIN, HYLA, THOMAS и другие в пылесосах с водяным (аква) фильтром.

Поток воздуха, несущий собранный мусор, проходит сквозь воду, налитую в прозрачный пластиковый сосуд, который находится в корпусе пылесоса. Тяжелый мусор (песок, мелкие камушки и т. п.) сразу тонет и оседает на дне. Легкая пыль вместе с пузырьками воздуха "выныривает" из воды, оставаясь по-прежнему сухой. От этой пыли воздух освобождает расположенный над водой сепаратор. Он изготовлен из прочного полимера и не требует замены в течение всего периода эксплуатации пылесоса. Сепаратор представляет собой полый цилиндр, боковая поверхность которого образована продольными пластинами специальной формы (их около 60 штук). Вращаясь с большой частотой (в моделях Rainbow от REXAIR и HYLA - 25 тыс. об/мин), он создает над поверхностью воды воздушно-водяную круговерть (маленький смерч), в которой мельчайшие капли воды захватывают (смачивают) дисперсные частицы пыли, пыльцу, споры и т. п. Поскольку частота вращения сепаратора очень велика, а конструкция лопастей специфична, вся эта взвесь из воды и грязи не проходит далее и постепенно оседает в воде. Очищенный таким образом от воды и пыли (с эффективностью 99,9991%) воздух засасывается внутрь сепаратора и выдувается из пылесоса. После уборки отработанная вода выливается, а контейнер моется.

Заявленная фирмами максимальная всасывающая мощность в пылесосах Rainbow и Hyla колоссальна - она составляет 800 аэроВт при потребляемой мощности 900 Вт. Это связано с тем, что энергия тратится лишь на скольжение воздушного шарика с пылью в объеме воды.

Подобные агрегаты многофункциональны. Они способны выполнять не только "пылесосные" обязанности, но и очищать, ароматизировать воздух в помещении, распылять эфирные масла для ингаляций, собирать разлитую на полу воду. Их можно использовать как компрессоры для удаления пыли из электронной аппаратуры, продувки жиклеров и радиаторов автомобилей и т. п. Необходимо лишь закрепить гибкий шланг на выходном патрубке пылесоса (места крепежа согласованы). Эту же функцию могут выполнять и некоторые модели пылесосов без аквафильтров (например, фирмы SAMSUNG).

Таблица 1. Основные характеристики "сухих" пылесосов

Встроенные пылесосы.

Встроенные пылесосы (они же центральные или стационарные пылесосы) давно и широко используется, поскольку не только удобны и практичны (не нужно носить или возить с собой пылесос, отсутствует шум), но и абсолютно безвредны для легких (в отличии от "дешевых" пылесосов сухой уборки выбрасывающих мельчайшую пыль в воздух и провоцирующих аллергию и астму). Встроенные пылесосы появились на рынке России около 10 лет назад и к настоящему моменту представлены несколькими брендами самые известные из которых "Vacuflo", "Beam", "Kronemark", "Drainvac".

Пылесосы - пароочистители.

Пылесосы - пароочистители относятся к многофункциональным пылесосам, которые помимо стандартного набора функций (сухая и влажная уборка), обладают способностью производить уборку с помощью пара (некоторые пылесосы - пароочистители имеют возможность подключения утюга), такие пылесосы часто еще называют пылесосы - парогенераторы (или суперпылесосы!). Пар без особых усилий растворяет въевшуюся грязь, жир и трудновыводимые пятна; то на что раньше уходило много времени теперь решается за считанные секунды. При этом отпадает необходимость применения химических чистящих средств. Вот почему с помощью такого устройства удается не просто чистить различные ткани (мебельные чехлы, одежду, гардины и шторы), придавая им свежий ухоженный вид, но и гладить.

Очистка паром очень помогает, когда надо удалить въевшиеся застарелые отложения с полов из природного камня, облицовочной плитки, кафеля в ванной комнате, унитаза, раковины, арматуры, а также кухонной мебели.

Поскольку не используется ни каких моющих средств, уборка с помощью пара является самой экологичной. Уборка паром не только очищает, но и дезинфицирует, убивает бактерии и микроорганизмы, удаляет пыль, устраняет запахи и наконец это действительно эффективный метод борьбы с сапрофитами (пылевыми клещами обитающими в каждом доме, продукты жизнедеятельности пылевых клещей являются сильнейшими аллергенами), поэтому если у вас есть маленькие дети или кто-то из домашних страдает аллергией, уборка таким методом является наиболее оптимальной.

По конструкции такие пылесосы аналогичны моющим моделям, только внутри корпуса установлен парогенератор, который обеспечивает подачу пара с температурой порядка 100°С - 150°С. Процесс подачи пара регулируемый.

В России пылесосы-пароочистители предлагают такие компании как KARCHER, THOMAS, DELONGHI, VAPORETTO, POLTI, Delvir, Merlin и т.д. Из предлагаемых пылесосов-пароочистителей наиболее известны модели:K 1701 (мощность нагревателя 2250Вт, максимальная температура пара 145°С, максимально допустимое давление 5,7 бар, насадка для мойки окон, роторное паровое сопло, RM 511 (удалитель накипи), профессиональный утюг с алюминиевой подошвой тонкой шлифовки и пробковой ручкой (для версии K 1701 с утюгом).SYNTHO (пар 140°С, давление пара - 4 бар, электронное управление мощностью всасывания, возможность подключения утюга, пятикратная фильтрация микрофильтром...)PENTA VAP EL (возможность уборки горячей 50°С, холодной водой и паром 120°С; электронная регулировка мощности; давление помпы - 3,5 бар)LECOASPIRA 900 (применяется система SUPER POWER позволяет сократить время нагрева и поддерживать стабильное рабочее давление, паровой котел из нержавеющей стали 18/10, регулировка выхода пара от 0 до 80 г/мин, пульт управления всасыванием и подачей пара расположен прямо на ручке)

Пылесосы - пароочистители относятся к полупрофессиональной технике, поэтому их стоимость несколько выше простых моющих пылесосов, но столь многофункциональная продукция такого класса, стоит тех денег что просят за них производители.

Воздушные фильтры пылесосов.

Чистоту воздуха, который пылесос во время уборки возвращает в помещение, обеспечивает фильтрующая система. В большинстве моделей пылесосов присутствуют два фильтра - моторный и выпускной. Первый защищает двигатель от прошедших сквозь пылесборник частиц мусора и пыли, которые могут вызвать разрушение деталей, короткое замыкание и т. п. Второй фильтр, стоящий на выходе из двигателя, должен задерживать пыльцу, споры и другие еле различимые частицы.

Ведущие производители пылесосов устанавливают в моделях последних лет фильтры типа НЕРА (High Efficiency Particulate Air). Это устройство было разработано Комиссией по атомной энергии США во время Второй мировой войны для очистных систем, предназначенных для удаления радиоактивных частиц из выбросов заводов. Фильтр HEPA способен задерживать частицы размером 0,3 мкм с эффективностью 99,975%.

Некоторые европейские фирмы это устройство обозначают как фильтр S-класса.

Воздушные фильтры бывают сменными (их 1-2 раза в год заменяют новыми) и постоянными, требующими лишь периодической промывки. Воздушный фильтр - важный элемент пылесоса, влияющий не только на чистоту отработанного воздуха, но и на мощность всасывания. Поэтому следует строго соблюдать правила обслуживания фильтров, изложенные в инструкции по эксплуатации пылесоса.

Щетки.

Специалисты утверждают, что в 1 м2 чистого на вид ковра или паласа может содержаться до 1 кг бытового мусора. Немало пыли "прячется" также в обивке мягкой мебели, в постельных принадлежностях. "Выцарапать" ее из ковров, паласов, обивки мебели и матрасов пылесосу помогают специальные щетки, которые насаживаются на его трубку. Самой ходовой считается комбинированная щетка "пол-ковер". При уборке паркета, линолеума и других гладких покрытий она работает нижней плоскостью с целой системой отверстий, через которые пылесос засасывает с пола воздух вместе с находящимся в нем мусором. Легким нажатием (можно ногой) педали-клавиши на насадке из нее выдвигаются две узкие жесткие щетки, предназначенные для чистки ковра. Щетки вычесывают из него мусор, который вместе с воздухом уносится в пылесборник.

Но щетка "пол-ковер" не может очистить ворсистые напольные покрытия от волос, шерсти животных, нитей и т. п. В борьбе с ними пылесосу помогают вращающиеся аэродинамические и электрические щетки. На их нижней рабочей поверхности находится валик с узкими и жесткими винтообразными щеточками, которые "выцарапывают" мусор из ворса. У аэродинамических щеток (их еще называют турбощетками) валик приводится в движение через ременную передачу от расположенной в корпусе турбинки, которая вращается проходящим потоком воздуха (частота вращения валика турбощетки Power Pet Brush фирмы SAMSUNG - 3000 об/мин). Частота вращения валика (и, следовательно, качество уборки) зависит от скорости воздушного потока во всасывающей трубе пылесоса. В моделях фирмы LG скорость, с которой вращается вал турбощетки Carpet Master, можно регулировать в зависимости от типа пола. Мощная турбощетка STB 205-2 используется в пылесосах Cat & Dog Plus фирмы MIELE. Турбощетка BBZ 28TB подходит к любой модели пылесоса фирмы BOSCH.

В электрической щетке валик работает от помещенного в ее корпус электродвигателя мощностью 100 Вт. Таким образом, частота вращения валика не зависит от скорости воздушного потока. Примерами подобных систем могут послужить электрощетки SEB 216-2 фирмы MIELE и Power Nozzle от пылесоса Rainbow. Существуют также автономные электрические щетки от KARCHER. Заметим, что вращающиеся валики турбо- и электрощеток нуждаются в периодической очистке.

Валики турбощеток не только прочесывают ворс ковров и напольных покрытий, но еще и постукивают по нему несильными, но частыми ударами, выбивая пыль. Это особенно эффективно при чистке мягкой мебели, матрасов и т. п. Например, в пылесосах фирмы LG применяется насадка Sani-punch. Она также использует метод ударов по очищаемой поверхности (до 3600 в минуту), благодаря чему ткань не прилипает к насадке и не повреждается.

В жилых и подсобных помещениях квартир и загородных домов бытовой мусор "любит прятаться" в труднодоступных местах. Скажем, в направляющих раздвижных дверей и окон, в батареях центрального отопления, в плафонах и цоколях осветительных приборов, в багетных рамках картин, в складках обивки мягкой мебели, в клавиатуре персонального компьютера, в пространстве под струнами рояля и пианино, в укромных уголках встроенной мебели. Для уборки этого мусора в комплекте пылесосов имеются специальные насадки, конструкции которых постоянно совершенствуются. Так, для чистки труднодоступных мест компания PHILIPS оснастила пылесос Speсialist насадкой Reach & Clean. Исполненная в форме многогранника (бриллианта), она обладает повышенной маневренностью. Для тех же целей фирма LG предлагает насадку Multimate.

Удобные мелочи.

Фирмы-производители уделяют большое внимание удобству эксплуатации пылесосов. Так, модели последних лет оснащаются телескопическими раздвижными трубами, длину которых можно подогнать под любой рост. Фирма ELECTROLUX разработала трубу всасывания специальной системы Back Saver. Имеющая оригинальную форму, эта труба позволяет производить уборку под мебелью, не нагибаясь. В последних моделях фирм LG, ELECTROLUX, BOSCH и других на всасывающих трубах расположены удобные ручки с пультами дистанционного управления пылесосом. Команды передаются либо по проводам, уложенным в гибком шланге, либо без них, с помощью инфракрасных или радиосигналов. Последние позволяют хозяйке не оборачиваться к пылесосу и не направлять на него пульт дистанционного управления. У всех моделей шнур убирается в корпус автоматически, при нажатии педали на корпусе. Наиболее "продвинутые" приборы снабжены устройством, обеспечивающим постоянное натяжение шнура (например, модели серии S 500 и S 600 от MIELE). Это удобно, поскольку он не валяется на полу и не мешает передвижению пылесоса.

Таблица 2

Ассортимент предложения роботов-пылесосов в интернет-магазинах

В пылесосах PANASONIC предусмотрена электронная система контроля над работой мотора.

Система автоматически снижает мощность пылесоса при переполнении пылесборника или попадании в телескопическую трубку или шланг крупного мусора. Зачастую пылесосы снабжаются пневматическим индикатором заполнения мешка.

А для рассеянных хозяек выпускают модели (правда, дорогие) со световой индикацией заполнения пылесборника и блокировкой включения пылесоса без пылесборника (модель Clario фирмы ELECTROLUX).

Таблица 3 Диапазон цен на роботы-пылесосы разных производителей

В приборах от SAMSUNG используется вихревая система фильтрации Twister System. С помощью центробежного эффекта она вытесняет крупные частицы в прозрачную пластиковую емкость, закрепленную на рукоятке пылесоса. Это создает дополнительные удобства в тех случаях, когда в прибор попадают случайно затянутые вещи (деньги, ювелирные украшения и другое).

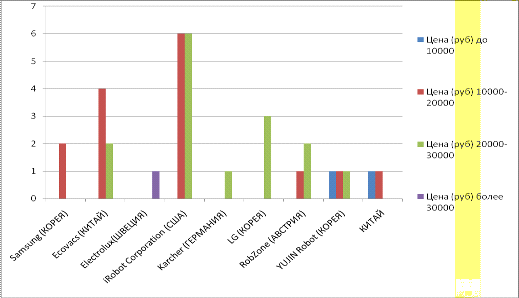

Рис. 1 Диапазон цен на роботы-пылесосы разных производителей

Таблица 4 Количество наиболее «популярных» моделей на роботы-пылесосы у разных производителей

Из таблицы 4 видно, что на Российском рынке роботы-пылесосы Американской фирмы iRobot Corporation представлены большим количество моделей, относительно других производителей . Роботы-пылесосы iRobot Corporation пользуются большим спросом, поскольку представлены в разных ценовых диапозонах.

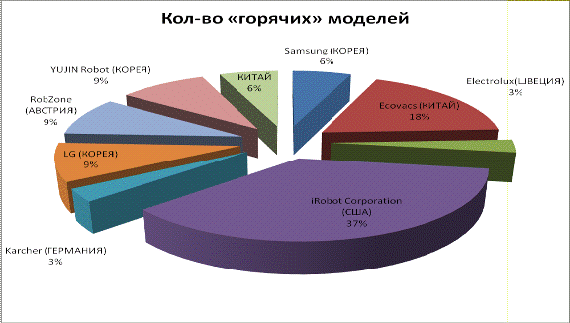

Рис. 2 Количество наиболее «популярных» моделей на роботы-пылесосы у разных производителей

1.3 Внутреннее устройство различных видов пылесосов, принцип работы и их комплектация

Принцип работы пылесосов.

Пылесос - это пылеуборочная машина, в которой воздуховсасывающим агрегатом создается воздушный поток, увлекающий пыль, преодолевающий сопротивление частей пылесоса (шланга, щетки и т.д.) и фильтров, задерживающих пыль. Поэтому давление воздуха по модулю на входе и выходе пылесоса различно (на выходе меньше за счет потерь потока воздуха на трение и преодоление сопротивления элементов пылесоса). Скорость потока воздуха должна быть на 25-30% выше, чем скорость витания частиц пыли (это скорость, при которой частицы поддерживаются потоком во взвешенном состоянии).

Основные параметры пылеочищения, с помощью пылесоса:

·    пылеочистительная способность (ПОС) - это отношение количества пыли, всасываемой с поверхности, к количеству пыли, рассеянной на испытательной поверхности (1 м). Большинство пылесосов имеют ПОС - 80-98% для пола и 60-91% для ковра;

·        нитесборочная способность (НСС) - это отношение количества ниток, всасываемых с поверхности, к количеству ниток, рассеянных на испытательной поверхности. Для современных конструкций НСС - 70-95%.

Основные технико-экономические и эксплуатационные параметры пылесосов:

·    разряжение, создаваемое воздуховсасывающим агрегатом. Разряжение - это уменьшение плотности, а значит и давления воздуха, создаваемого воздуховсасывающим агрегатом;

·        производительность или расход - это количество воздушно-пылевой смеси в кубометрах за единицу времени, зависит от конструкции и геометрических особенностей частей пылесоса;

·        потребляемая мощность - это среднеарифметическая сумма мощностей, потребленных пылесосом при закрытом и открытом входном отверстии;

·        КПД - это отношение мощности воздушного потока к потребляемой мощности (20-40%).

Благодаря всасывающему действию, которое создает вентилятор, вращаемый электродвигателем, пылесос втягивает поток воздуха и твердых частиц в свой пылесборник, причем воздух проходит через фильтр и выпускается в помещение, а пыль и сор остаются в мешке или в соответствующем резервуаре. Наконечник шланга пылесоса должен хорошо прилегать к поверхности, которая подвергается чистке. Для каждого типа пылесоса существует свой набор насадок и способ регулировки плотного прилегания.

Щетка или щетка со скребком на конце шланга помогают отсосать грязь и пыль из ковров и с мебели вместе с потоком. Воздух проходит через быстро вращающийся вытяжной вентилятор пылесоса, однако твердые частицы постепенно разрушают крыльчатку.

У многих пылесосов предусмотрены способы уменьшения силы всасывания, позволяющие чистить легкие ткани без того, чтобы их засасывало в патрубок пылесоса. У некоторых пылесосов имеются вращающиеся щетки или другие средства, вызывающие вибрации насадки. Электродвигатели в таких пылесосах находятся за пылесборником, т.е. с противоположной стороны от шланга. Твердые частицы, способные повредить двигатель пылесоса, в таких моделях задерживаются пылесборником.

В комплекте насадок многих пылесосов имеются жесткие щетки, которые позволяют мыть, наносить воск и составы для чистки покрытий. Кроме того, существуют скрубберы, которые могут, как смачивать поверхность водой, так и собирать ее, а также скрубберы, высушивающие пол потоком воздуха. Некоторые выпускаемые модели снабжены приспособлениями, позволяющими использовать мощность электродвигателя для других применений, например для привода инструментов и распылителей краски.

По траектории движения потока пылесосы делятся на прямоточные и вихревые.

В вихревом пылесосе воздушный поток, попадая в пылесборник завихряется, и пыль оседает в пылесборнике. Принцип работы состоит в следующем: при включении воздуховсасывающего агрегата создается разряжение в пылесборнике и воздушный поток высокой скорости на входе. Воздушно-пылевая смесь, попадая в пылесборник, изменяет направление своего движения (на перпендикулярное) завихряется и в следствии этого затормаживается при этом пыль выпадает в пылесборник, а мелкая пыль задерживается тканевым фильтром.

Устройство встроенного пылесоса.

Принцип работы центральной системы пылеудаления.

Центральные системы пылеудаления (встроенные пылесосы) - это комплекс устройств и трубопроводов, предназначенных для реализации технологии пневматической уборки пыли с помощью одного центрального силового блока (воздуховсасывающего агрегата), который находится вне обслуживаемых им помещений, в отдельном здании, помещении, на балконе или подвале обслуживаемого здания. Система позволяет полностью удалять убираемую в помещении пыль и собирать ее в одном пылесборнике агрегата, не поднимая в воздух мелкодисперсную пыль с не убираемых участков выхлопом.

Чтобы начать уборку встроенным пылесосом нужно воткнуть шланг в пневморозетку. При этом замыкаются электрические контакты, приводящие в действие всю систему. Пневматических розеток может быть несколько в зависимости от площади помещения. От розеток идут воздуховоды к силовому агрегату встроенного пылесоса, расположенному в подсобном помещении: кладовая, лоджия и т.д. Вся собранная пыль с большой скоростью засасывается шлангом и по воздуховодам попадает в пылесборник встроенного пылесоса. Поскольку воздух выбрасывается наружу, в помещении создается разрежение и усиливается приток свежего воздуха. По этой же причине поток воздуха не может поднять пыль с неубранных поверхностей, как это происходит при уборке обычным пылесосом, где выхлоп выведен в убираемое помещение.

В нем смонтированы оснащенный вентилятором электромотор, воздушный фильтр-сепаратор "циклон", дополнительные бумажные или тканевые фильтры, необходимая автоматика. Чаще используется однофазное электропитание (220-230 В). В больших коттеджах уместны мощные пылесосы с трехфазным питанием на 380 В. Существуют также агрегаты с двумя или тремя электродвигателями, которые включаются автоматически по мере необходимости, например, когда системой пользуются одновременно несколько человек (Vacuflo 780 и 980). Это удобно, если дом рассчитан на несколько семей.

Силовой агрегат встроенного пылесоса

Силовой агрегат встроенного пылесоса, располагают в подсобном помещении: это может быть кладовая, гараж, подвал, балкон, лоджия и т.д.

Силовой агрегат устойчив к температурным колебаниям, поэтому эти помещения не нужно дополнительно утеплять, единственное ограничение - силовой агрегат не должен находиться под воздействием атмосферных осадков.

Внутренние воздуховоды

Воздуховоды (пластиковые трубы диаметром 50-100 мм) соединяют пневморозетку (или несколько розеток) с силовым агрегатом пылесоса. Воздуховоды могут быть как внутренними, проложенными в стене, полу или за подвесным потолком, так и внешними, проложенными открыто или помещенными в пластиковый короб. В материал пластиковых труб вводятся добавки, снижающие образование статического электричества. Вместе с трубопроводом монтируется управляющий кабель с напряжением 12 или 24 В. Оно используется для включения/выключения системы или управления величиной воздушного потока.

Пневморозетка монтируется в стену, внешне выглядит как обычная электрическая розетка. К ней подведен пластиковый воздуховод, через который пыль попадает в пылесборник рабочего агрегата. В тот момент, когда Вы втыкаете шланг в розетку, происходит соединение электрических контактов, и пылесос готов к работе. При этом рабочее напряжение абсолютно безопасно - всего 24 вольта. При присоединении шланга без переключателя, пылесос начинает работать сразу, если вы используете шланг с переключателем, нужно еще нажать на кнопку. Количество пневморозеток определяется из расчета одина пневморозетка на 30-70 м2 площади уборки (лишь бы насадка уборочного шланга доставала до любой точки пространства). На схеме монтажа встроенного пылесоса силовой агрегат обозначен буквой "Р".

К пневмосовку также проведен воздуховод. Достаточно просто смести сор в угол, где находится совок, и нажать ногой на педаль. Совок сам засосет весь мусор. Это особенно удобно при уборке на кухне, в коридоре и вообще везде, где пол покрыт плиткой, линолеумом или паркетом. На схеме монтажа встроенного пылесоса силовой агрегат обозначен буквой "С".

Шланг и насадки

Легкий и гибкий гофрированный шланг длиной 5-11 м изготавливают из материала, который не боится скручивания и не подвержен излому - даже если вы наступите на него, с ним ничего не случится.

В случае необходимости длина шланга увеличивается. Производятся модификации как с выключателем на ручке, так и без него. А для того чтобы шланг при уборке не царапал мебель, его можно поместить в специальный чехол (некоторые производители предусмотрели и этот момент).

Кроме традиционных насадок для чистки ковров, мягкой мебели, плинтусов, существуют приспособления для ухода за солнцезащитными жалюзи и клавиатурой компьютера, для уборки автомобиля и т.д. Комплект насадок можно подобрать индивидуально.

Некоторые модели встроенных пылесосов имеют пневмовыхлоп, он присоединен к пылесосу и выведен на улицу. Через него удаляется оставшийся 1% мельчайшей, невидимой пыли, не улавливаемой фильтром. Это самая вредная пыль, которая при уборке обычным пылесосом выбрасывается обратно в помещение и в силу своей легкости висит в воздухе в течение нескольких часов, беспрепятственно проникая в легкие. Здесь же она легко и незаметно выводится на улицу. А в некоторых моделях предусмотрены дополнительные фильтровальные мешки, улавливающие даже мельчайшую пыль.

Встраиваемый пылесос можно устанавливать как в частном доме, так и в квартире.

На схеме №1 показаны примерные места расположения силовых агрегатов (А), пневморозеток (Р) и пневмосовков (С)

Самое лучшее время установки встриваемого пылесоса - строительство или ремонт жилья, до чистовой отделки и стяжки полов. В этом случае пластиковые трубы прокладываются под стяжкой вместе с другими инженерными коммуникациями, а отверстия в стенах для пневморозеток и выхлопа легко скроются под чистовой отделкой. Если вы все же сделали стяжку, но ремонт еще не закончен, то можно проложить воздуховоды за подвесными потолками. Если уже завершена чистовая отделка, то пластиковые трубы возможно спрятать в коробах на месте плинтусов, за мебелью или декоративной лепниной и т.д.

Каждая фирма-изготовитель производит ряд (набор, линейку) моделей для различных помещений (размером от 100 до 10000 м2). Основные характеристики встроенных пылесосов - мощность, длина уборочного шланга, набор насадок и т. д. - к настоящему времени доведены до оптимума и очень похожи у всех производителей. Для расчета оптимальной конфигурации воздуховодов и определения места расположения розеток представитель инженерной службы поставщика выезжает на место. Стоимость всей системы зависит от выбранного силового агрегата, общей длины воздуховодов, количества пневмоклапанов и в немалой степени от числа насадок и вакуумных лотков. Цена монтажа зависит от его сложности, от степени завершенности отделки помещения, от того, и из каких строительных материалов возведен дом.

Пылесос с аквафильтром

Принцип работы "моющего" пылесоса

Конструкция моющего пылесоса отличается от пылесоса сухой уборки тем, что в ней решены вопросы подачи моющего раствора в зону уборки пыли и уборки водно-грязевой смеси. Для решения этих вопросов в моющем пылесосе устанавливается гидравлическая система, подающая с помощью насоса моющий раствор в зону уборки. Также в пылесборник введены специальные приспособления для предотвращения попадания воды в электрические части воздуховсасывающего агрегата.

Данный пылесос может работать в 2-х режимах:

·  в режиме комбинированной уборки;

·        в режиме сухой пневматической уборки;

Преимущества моющего пылесоса:

·  высокое качество уборки пыли;

·        моющий раствор уничтожает паразитов и грязевых клещей;

·        меньшее количество пыли поднимается в воздух.

Недостатки моющего пылесоса:

·  дороговизна;

·        усложнение технологий подготовки к уборке необходимость очистки пылесборника после влажной пылеочистки;

·        большие объемы, необходимые для хранения пылесоса

Рис. 3 Принцип работы моющего пылесоса

Принцип работы: частицы пыль и мусора засасываются в корпус пылесоса, где собранный мусор и пыль проходят сквозь воду находящуюся в корпусе пылесоса. Тяжелый мусор (песок, сор и т. п.) сразу тонет и оседает на дно. Легкая пыль вместе с пузырьками воздуха "выныривает" из воды, оставаясь по-прежнему сухой. От этой пыли воздух освобождает расположенный над водой сепаратор (применяется такой метод очистки в моделях Rainbow, HYLA). Сепаратор представляет собой полый цилиндр, боковая поверхность которого образована продольными пластинами специальной формы (их около 60 штук). Вращаясь с большой частотой (до 25 тыс. об/мин), он создает над поверхностью воды воздушно-водяную круговерть, в которой мельчайшие капли воды захватывают (смачивают) дисперсные частицы пыли, пыльцу, споры и т. п. Поскольку частота вращения сепаратора очень велика, а конструкция лопастей специфична, вся эта взвесь из воды и грязи не проходит далее и постепенно оседает в воде.

Очищенный таким образом от воды и пыли (с эффективностью 99,9991%) воздух засасывается внутрь сепаратора и выдувается из пылесоса. В некоторых моделях вместо сепаратора для доочистки воздуха применяются фильтры тонкой очистки HEPA.

1.4 Устройство, подготовка и порядок работы моющего робота-пылесова Scooba 385

Уникальный моющий робот- пылесос Scooba 385 оснащен оригинальной разработкой iRobot - системой искусственного интеллекта AWARE®, которая использует десятки сенсоров для мониторинга окружения Scooba, посылая до 67 импульсов в секунду, контролируя эффективную, безопасную и разумную уборку.

·  Убирает абсолютно самостоятельно - Вам достаточно просто нажать кнопку.

·        Удаляет до 98% бактерий.*

·        На одной зарядке убирает до 80 кв. метров помещений.

·        Эффективно отмывает линолеум, винил, плитку, мрамор, камень, влагостойкий деревянный пол, ламинат, паркет.

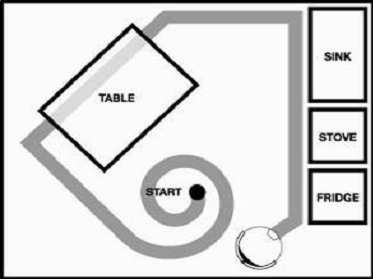

·        Сам рассчитывает маршрут уборки и выбирает подходящий режим уборки.

·        Распознает лестницу и иные перепады высоты и предотвращает падение.

·        Распознает виды покрытий и избегает ковров.

·        Чистит не только открытое пространство, но и пространство под мебелью, и вокруг нее (под шкафчиками, диванами, стульями, вокруг ножек мебели).

·        Укомплектован специальным устройством - Ограничителем движения (Virtual Wall®), с помощью которого можно указать роботу запретные зоны.

·        Использует уникальный 4-х этапный метод уборки: всасывает мусор, распыляет моющий раствор, чистит, всасывает грязную воду. При этом на пол распыляется только чистый моющий раствор.

*результаты лабораторных исследований подтвердили удаление 98% Escherichia coli и Staphylococcus aureus после одного прохода Scooba, заправленного лишь чистой водой.

Технология уборки Scooba.

. Подготовка пола: собирает крошки, песок и мусор пылесосом. Вам не нужно предварительно подметать пол, если на нем нет очень крупного мусора (камешков, крупных кусков еды, и т.п.).

. Мойка: непрерывно распыляет чистый раствор воды с моющим средством.

. Очистка: убирает пролитые жидкости и оттирает глубоко въевшуюся грязь.

. Сушка: резиновый скребок направляет, а пылесос всасывает грязную воду с мусором, оставляя пол чистым и практически сухим.

Внутренняя сушка

В конце цикла уборки Scooba перейдет в короткий режим внутренней сушки, чтобы удалить жидкость, оставшуюся на его щетках и внутри механизмов, а также дополнительно просушить пол. В течение этого процесса индикатор Clean (уборка) будет мигать зеленым светом. Scooba использует запатентованную производителем 4-х этапную технологию уборки:

Время уборки Scooba.

. На одной заправке резервуара Scooba убирает около 45мин, затем автоматически выключается.

. За 45 минут Scooba убирает до 40 кв. м поверхности*.

. Полностью заряженного аккумулятора хватит на 90-110минут - это две заправки резервуара *охват убираемой за это время площади варьируется в зависимости от геометрии помещения, вида покрытия, расстановки мебели и наличия иных препятствий.

Алгоритмы движения.- это робот, который оснащен уникальной разработкой производителя - системой искусственного интеллекта AWARE®.

Используя базовые алгоритмы уборки, он десятки раз в секунду сверяет свои действия с конкретной обстановкой и корректирует их по мере необходимости.

Робот Scooba непрерывно рассчитывает оптимальный путь уборки и сам выбирает, какую схему уборки использовать в данный момент времени.

Чтобы произвести уборку самым тщательным образом Scooba проходит по одному участку несколько раз.

В процессе уборки Scooba выбирает следующие алгоритмы движения:

·    Спираль: позволяет эффективно очистить особенно загрязненные места.

·        Следование вдоль стены: убирает помещение по всему периметру, обходя мебель и другие препятствия.

·        Пересечение помещения: пересекает комнату в разных направлениях, исследует ее, чтобы убрать каждый участок помещения.

Рис. 4 Траектории движения робота-пылесоса Scooba 385

Правила техники безопасности

Общие правила

·  Используйте Scooba только для домашней уборки.

·        Будьте осторожны на скользком полу - после уборки Scooba пол может быть слегка влажным; время высыхания индивидуально для каждого вида покрытия.

·        Все манипуляции по заправке и очистке робота совершайте после отключения его от электросети.

·        Во время работы Scooba дети и домашние животные должны находиться под присмотром взрослых.

·        На Scooba нельзя стоять и сидеть.

·        Запрещается убирать с помощью робота горящие или дымящиеся предметы.

·        Запрещается убирать с помощью робота разлившуюся краску, отбеливатель, другие химические вещества.

·  Запрещается использовать робот для уборки легковоспламеняемых веществ или горючего, например, бензина.

Аккумулятор и зарядка

·  Заряжайте аккумулятор только от стандартной сети переменного тока 220В и только через зарядное устройство, поставляемое в комплекте.

·        Не используйте устройства других производителей. В случае использования зарядных устройств других производителей гарантия будет считаться недействительной.

·        Не используйте зарядное устройство, если у него поврежден провод или штепсельная вилка.

·        Заряжайте аккумулятор только в помещении.

·        Никогда не прикасайтесь к зарядному устройству влажными руками.

·        Если Вы планируете не пользоваться роботом в течение длительного времени, вытащите заряженный аккумулятор из Scooba и храните е в сухом прохладном месте.

Электронные части Scooba

·  Scooba содержит электронные компоненты, поэтому не поливайте и не обрызгивайте Scooba водой. Протирайте только отжатой влажной тканью.

·  Не вскрывайте электронные компоненты Scooba, аккумулятор или зарядное устройство. Это разрешается делать только специалистам сервисного центра.

·        Любой дополнительный сервис доверьте специалистам сервисного центра.

Помещение

·  Перед использованием робота поднимите с пола одежду, листы бумаги, шнуры от занавесок и жалюзи, электрические провода и хрупкие или неустойчивые предметы.

·        Проверьте, нет ли в помещении горящих свечей, камина, других источников открытого огня и загасите их.

·        Если помещение, в котором происходит уборка, имеет выход на балкон, нужно установить препятствие, которое исключит доступ робота к краю балкона

Ограничения в использовании Scooba

Хранение

Не храните и не используйте вне дома, в холоде.

Напольные покрытия

Используйте Scooba только на влагостойких и не пропускающих воду поверхностях.

Не рекомендуется использовать Scooba для уборки поверхностей, которые могут быть испорчены влажной уборкой:

/ покрытий из натурального дерева (паркета и деревянных полов), не имеющих защитного слоя полиуретанового лака или имеющих негерметичные швы

/ покрытий из ламинированного МДФ, имеющих негерметичные швы

/брашированного дерева

/ковров

/покрытий из пористого камня

Перед уборкой покрытий из дерева или ламината проверьте целостность защитного слоя и герметичность швов.

·  Следуйте инструкциям производителя Вашего напольного покрытия по поводу допустимых способов чистки. iRobot не несет ответственности за последствия использования влажной уборки, если это запрещено производителем Вашего напольного покрытия.

Моющий раствор

·  В качестве моющего раствора используйте только разрешенные средства. При использовании других средств гарантия будет считаться не действительной.

·        Используйте только рекомендованное количество специального моющего средства (для Scooba) или уксусa. Не используйте другие жидкости они могут разъесть электронные части, вызвать чрезмерное вспенивание, уменьшить мощность всасывания. В случае использования моющих средств, не рекомендованных производителем, гарантия будет считаться недействительной.

·  Не используйте отбеливатель. В случае использования отбеливателя гарантия будет считаться недействительной.

·        Нельзя использовать раствор, содержащий уксус для очистки пористого камня, мрамора или гранита с высоким содержанием железа.

·        Следуйте инструкциям производителя Вашего напольного покрытия по поводу допустимых способов чистки iRobot не несет ответственности за последствии использования уксусного раствора, если это запрещено производителем Вашего напольного покрытия.

ВЫВОДЫ: за сто лет своей истории пылесос из неуклюжего фырчащего монстра превратился в элегантного робота, самостоятельно управляющегося с уборкой дома.

На сегодняшний день выбор вариантов пылесосов огромен, необходимо хорошо обдумывать все возможности современного пылесоса, чтобы получить максимальную пользу и удовольствие от покупки.

2. ИССЛЕДОВАНИЕ ПОТРЕБИТЕЛЬСКИХ СВОЙСТВ

.1 Сравнительная оценка роботов-пылесосов Karcher Robocleaner RC3000 и Samsung NaviBot SR8855

Robocleaner RC3000 представляет первое поколение роботов, которое не отличалось излишним функционалом, а Samsung NaviBot , напротив, вобрал в себя все достижения «пылесосной робототехники».RC3000 был впервые представлен 2003 году. Это был едва ли не самый первый полностью автономный робот-пылесос. За прошедшие годы он не претерпел изменений. Создается впечатление, что для Karcher это был экспериментальный продукт, который неожиданно для всех пошел в серию. Неизвестно, пользуется ли он сейчас большим спросом, неизвестны и планы по его модернизации.

Однако даже по сегодняшним меркам Robocleaner RC3000 может удивить. В первую очередь наличием базы, в которую пылесос автоматически сбрасывает весь собранный мусор (в бумажный мешок). Это позволяет ему неделями работать без необходимости обслуживания. Конечно, рано или поздно базовая станция забьется, но, учитывая ее объем, случится это нескоро.

С технической точки зрения Robocleaner RC3000 очень прост. Он не может похвастаться интеллектуальной системой объезда препятствий, обилием датчиков или множеством режимов работы. Напротив, он движется по помещению по случайной траектории. После встречи с препятствием и удара об него пылесос поворачивается, меняя направление. Такой «тупой» способ перемещения использует большинство роботов, поэтому не стоит думать, что он неэффективен. Напротив, он гарантирует, что помещение будет убрано полностью, хотя на это может понадобиться немало времени. Все зависит от количества препятствий.

Таблица 5 Сравнительная оценка роботов-пылесосов Karcher Robocleaner RC3000 и Samsung NaviBot SR8855

На нижней его части находятся четыре «детектора лестницы». Они нужны для самозащиты - падение с высоты, да еще и по ступенькам, может привести к гибели робота. Также внутри пылесоса располагается датчик загрязнения. Если пылесос замечает, что засасывает необычно много мусора, то он притормозит и обработает сильно загрязненный участок повторно. Режимов тщательной очистки четыре, они подразумевают различные стратегии движения, но выбирать между ними вручную нельзя. Выступы на верхней части - важные элементы конструкции. Благодаря ним пылесос не заедет туда, где застрянет.

Как уже было сказано выше, робот умеет сбрасывать собранную пыль и мусор в базу. Возращение к ней происходит автоматически, когда на исходе заряд батареи или пылесос переполнен (он перестает засасывать мусор и начинает метаться по комнате в поисках инфракрасного луча, который исходит от базы и который укажет ему прямой путь). Процесс сброса шумноват - база в буквальном смысле пылесосит пылесос, так что использовать Robocleaner по ночам не получится. Уровень шума можно слегка снизить, нажав специальную кнопку, но помогает она несильно. Сам робот работает довольно тихо: поспать рядом с ним, конечно, тоже не получится, но в целом его работа не раздражает. С помощью кнопок на базовой станции можно выбрать продолжительность уборки: 3, 5, 9 часов или непрерывно. Производитель рекомендует 3 часа на помещение площадью до 45 м², 5 часов - на 45-90 м², 9 часов - на 80-135 м².собирает мусор при помощи вращающейся щетки. Он умеет преодолевать пороги высотой до 2 см (можно и больше, датчики позволят съехать с высоты до 8 см, но забраться назад робот не сможет), а также штурмовать 10-сантиметровую бахрому на коврах. Нужно отметить крайне практичную конструкцию пылесоса. Он изготовлен из обычного пластика с минимальными дизайнерскими изысками. Зато он имеет некоторые полезные конструктивные элементы: например, два «плавника» сверху гарантируют, что он не застрянет под низкой мебелью - он туда не заедет с самого начала.NaviBot SR8855

Робот-пылесос от Samsung - это прямая противоположность Robocleaner. Он был представлен в феврале 2010 года, над его внешним видом работали настоящие дизайнеры, у него есть сенсорная панель управления, экран и пульт ДУ. Он даже издает мурлыкающие звуки! ВSamsung явно пытались максимально приблизить NaviBot к некому домашнему животному.

Как и полагается настоящему зверю, у NaviBot есть мозг и органы чувств. Два процессора, одна камера и 38 (!) датчиков. С помощью камеры NaviBot конструирует у себя в мозгу виртуальный план комнат (камера смотрит в потолок), а датчики следят не только за лестницами, но и препятствиями - пылесос останавливается в сантиметре от них. Виртуальный план помогает пылесосу лучше очищать помещение: он запоминает маршрут и место, где остановился в прошлый раз. Однако, несмотря на обилие датчиков, NaviBot не может определять степень загрязнения конкретного места, как это делает Robocleaner.

Стандартную вращающуюся щетку здесь дополняют щеточки по бокам. Их задача - подкидывать мусор под пылесос, под главную щетку, и тем самым лучше очищать углы и места вдоль шкафов. В отличие от Robocleaner пользователю NaviBot доступно несколько режимов работы:

.        Auto (автоматическая уборка),

.        Spot (тщательная уборка «змейкой» участка 1,5 х 1,5 метра),

.        Edge (тщательная уборка углов),

.        Max (уборка «на износ» - пылесос будет расходовать энергию до последнего)

.        ручной режим (управление с пульта ДУ).

Отличие NaviBot от робота Karcher - время автономной работы. Пылесосы используют совершенно разные тактики: NaviBot долго заряжается и долго пылесосит (до 90 минут), Robocleaner, напротив, предпочитает тактику частых «пит-стопов». Это снижает его эффективность, поскольку к сравнительно небольшому времени подзаряда (10-20 минут) нужно прибавить время поиска базы, которое у Karcher велико, особенно в загроможденных помещениях.

На эти щеточки легко накручиваются провода и шерсть животных.

После этого пылесос останавливается.

Высокотехнологичность пылесоса Samsung на этом не заканчивается. В комплекте с ним идут две «виртуальные стены» - столбики, которые излучают сигнал, образующий невидимую преграду для пылесоса. С помощью них можно корректировать траекторию движения NaviBot, не подпуская его, например, к бьющимся предметам или к выходу из комнаты. Длина «виртуальной стены» варьируется от 1 до 4 метров.

На базу NaviBot возвращается самостоятельно каждый раз, когда чувствует необходимость подзарядиться. Шумит NaviBot сильнее Robocleaner (70 Дб против 54 Дб). Причем отчетливо выделяется не только звук работающего мотора, засасывающего мусор, но и двигателя, приводящего в движения колеса.

Пульт управления NaviBot ничем особым не выделяется. На нем минимум кнопок, главные из которых - это включение и выбор режима работы. Управление движением пылесоса в ручном режиме осуществляется с помощью трехпозиционного джойстикаспособен преодолевать препятствия высотой до 1,5 см. Не очень много, но в большинстве случаев достаточно, чтобы переехать из одной комнаты в другую или взобраться на ковер.

Качество уборкиочень плохо приспособлен для работы в среднестатистической квартире. Он постоянно застревает в проводах (они элементарно наматываются на боковые щеточки) и плохо защищен от заезда под низкую мебель. Если у Robocleaner есть «плавники», то у NaviBot идеально гладкая поверхность, причем слегка выпуклая. В результате он заезжает под кровать и на середине застревает. Застревание сопровождается отчаянным писком.

За Robocleaner не нужно следить - он не запутается в проводах, он переедет все разумные препятствия и не застрянет. Он сам отнесет мусор и сам себя почистит. Он также абсолютно безразличен к домашним животным. С NaviBot все хуже: вращающиеся щеточки привлекают внимание кошек, они начинают их ловить и мешать пылесосу проехать. Он воспринимает кошку как препятствие, пытается ее объехать, но кошка поворачивается вместе с ним. Так они и крутятся на одном месте.

Качество уборки у обоих пылесосов примерно одинаково. Они не способны справится с сильным загрязнением, но для ежедневной уборки, когда требуется собрать пыль и мелкий мусор, подходят идеально.

ВЫВОДЫ: два совершенно противоположных устройства. Но выбрать между ними просто: если дом свободен он проводов, кошек и других непреодолимых для NaviBot препятствий, то он - это лучший выбор. Несколько режимов уборки, отличный внешний вид и общая «продвинутость» - несомненные плюсы Samsung. Если на первый план выходит требование полной автономности в условиях «захламленной» квартиры, лучше предпочесть неприхотливый Karcher.Robocleaner RC3000

Плюсы: высокая проходимость, неприхотливость, сброс мусора в базу, низкий уровень шума самого робота

Минусы: высокая цена, отсутствие выбора программ, необходимость частой подзарядки, шумный сброс мусораNaviBot SR8855

Плюсы: эстетически оченьпривлекателен , пять режимов работы, ручное управление с пульта, виртуальные стены в комплекте

Минусы: застревает в проводах, не дружит с домашними животными.

.
ЭКСПЕРТИЗА РОБОТА-ПЫЛЕСОСА МОДЕЛИ Scooba 385

Экспертиза проводилась 03.12.11 (начало эксперимента 11.25, время эксперимента 3 часа) в учебно-исследовательской лаборатории кафедры ТОПП НГТУ в присутствии заведующего лаборатории Степанова А.А. в сотрудничестве с учебно-исследовательской лабораторией кафедры Технологии предринимательства НГПУ факультета «Технологии и предпринимательства».

Нами были исследованы упаковка, комплектность, наличие документов и гарантийного талона, внешний вид, работоспособность прибора.

Упаковка заводского происхождения, информация нанесена типографическим способом, максимально информирована, следов исправлений знаков, букв и цифр не обнаружено.

На упаковке имеется маркировка, которая содержит информацию о наименовании, модели, а также нанесен штрих код с зашифрованной информацией и наклейка с индивидуальным серийным номером, который дублируется на корпусе робота, что гарантирует обслуживание в авторизированном сервисном центре.

Информация на упаковке и инструкции по эксплуатации напечатаны на 6 языках.

Комплектность:

Робот-пылесос Scooba 385;

Зарядное устройство.

После осмотра, подключили зарядное устройство, чтобы сделать необходимые измерения и проверить работоспособность.

Сопротивление изоляции проверяется следующим образом:

.        Подготовили прибор мегомметр .

Испытательное напряжение было выставлено на 500V, (так проверяется вся бытовая техника).

.        Сопротивление изоляции измеряется между токоведущими частями и металлическим корпусом. Так как, корпус не металлический, а из пластмассовый, то проверка производится следующим образом. Берется алюминиевая фольга 20×10 см и поочередно прикладываются контакты прибора разным частям корпуса, методом поочередного перемещения.

.        Результаты показали, что величина сопротивления колеблется от от 2000 М Ом до 5000 М Ом, что свидетельствует, что аппарат безопасен и годен к эксплуатации.

На маркировке не было указана емкость аккумуляторной батареи, нами она была рассчитана путем косвенных измерений.

Емкость аккумуляторной батареи измерили следующим методом:

Мы определили средний ток заряда при помощи прибора в течении всего времени заряда и среднее показание тока составило 0,24 А, время заряда равно 16 ч.

Итого емкость аккумуляторной батареи:

С = I × t = 0,24А × 16 = 3,84 A/h , т.е. ок. 4A/h,

Что является достаточным для работы данного прибора.

Во время работы робота-пылесоса нами при помощи прибора «Детектор шума» модель S-4001 (диапазон 30dB -130dB) был измерен уровень шума, который он воспроизводит. Он составил 68,7 dB, что не выходит за пределы стандарта шума МЭК 60704-3 на бытовые пылесосы.

В ходе работы робот-пылесос Scooba 385 продемонстрировал разные варианты траектории своего движения: он объезжал препятствия, двигался вдоль стены, проходил через середину комнаты, на особенно загрязненных участках двигался по спирали.

Экспертиза показала, что Робот-пылесос Scooba 385 безопасен, имеет сертификат соответствия № 8778461 и полностью выполняет заложенную в него программу, однако, хотелось бы озвучить несколько рекомендаций производителю, для усовершенствования следующих моделей:

.        Необходимо усовершенствовать алгоритм движения, что уменьшит время уборки и соответственно расход аккумуляторной батареи.

.        Модель сертифицирована и продается на Российском рынке, но нет надписей на упаковке и инструкции по эксплуатации на русском языке .

.        Производитель рекомендует держать Scooba постоянно подключенным к источнику питания, чтобы обеспечить его постоянную готовность к работе, но это существенно усложняет хранение.

.        Необходимость использования только специального моющего средства является недостатком.

4. Организационно-технологический раздел

.1 Технико-экономическое обоснование проекта

Оценка торгового района и обоснование места строительства проектируемого магазина

Новосибирск - крупнейший промышленный, научный, культурный и административный центр Сибири с населением около 1,5 млн. человек. Занимая по площади территории третье место в России, он имеет большой промышленный и научный потенциал.

Административно город делится на десять районов.

Самые большие - Ленинский и Кировский районы - новая и наиболее динамично развивающаяся часть города.

В Ленинском районе наибольший интерес, с точки зрения розничной торговли, могут вызывать контингенты таких крупных предприятий промышленности как: заводы «Сибсельмаш», «Луч», им. Кузьмина, «Сибтекстильмаш», а также высших учебных заведений: НГТУ, СибУПК, СибГГА, и студенты техникумов и школ. Численность населения района на 01.01.2011г. составляет 299,7 тыс. чел.

Район также интересен площадью Маркса, Станиславского, метро Студенческой. Здесь большое количество жилых микрорайонов и предприятий торговли. Так, на площади Маркса расположен один из крупнейших торговых центров Новосибирска- СанСити. В районе действует две станции метрополитена, трамвайные, троллейбусные и автобусные маршруты. Два автодорожных моста и метромост связывают Ленинский район с центральной частью города.

Место привязки проекта предприятия выбрано на основании изучения экономико-географической характеристики района и перспектив его развития. При размещении предприятия руководствовались схемой районной планировки.

Целесообразно проектировать магазин как встроенное здание. Данный магазин можно разместить на жилом массиве «Горском», на первом этаже строящегося 16 ти этажного дома.

Жилой массив «Горский» является новым развивающимся массивом с огромным потенциалом потребителей. Контингент посетителей в данной местности довольно разнообразен т.к. это не только спальный район, но и место работы многих людей, здесь расположены офисы и административные здания; удобный подъезд и близкое расположение остановок общественного транспорта, так же обеспечивает бесперебойный поток потребителей, что в свою очередь позволит получать стабильную прибыль.

Климатические и географические данные района

По географическим данным степень промерзания глубинных слоев почвы составляет 2 метра. Преобладающим ветром, учитывая розу ветров, является юго-западный.

Стабильность и перспективы развития района

Производство потребительских товаров растёт и составляет 20 % в общем объёме. Торговая сеть за последние 10 лет выросла почти в 10 раз - было в районе 82 торговых предприятия, стало - 760. Число микрорынков - 8.

Расчет перспективной численности ведется по формуле (1):

В итоге перспективная численность населения Ленинского района г. Новосибирска составит 300000 чел.

Источники снабжения, удобство доставки товаров на предприятие

магазин качество робот пылесов

Таблица 6 Источники снабжения - оптовые предприятия Новосибирска.
