Введение

Практика, проведенная по окончанию первого учебного года, является начальным этапом в практическом освоении специальности. Учебно-ознакомительная практика проводится с целью закрепления, расширения и углубления полученных теоретических знаний и приобретения первоначальных практических навыков в решении конкретных проблем. Входе практики мы ознакомились с природоохранными сооружениями, изучили технологические схемы очистки природных и сточных вод, а также газоочистительное оборудование предприятий.

В ходе данной практики были посещены различные предприятия города Новочеркасска; в том числе и Новочеркасский электровозостроительный завод (НЭВЗ), очистные сооружения г. Новочеркасска, Новочеркасский электродный завод (НЭЗ), Кадамовские канализационные очистные сооружения, эколого-аналитическая лаборатория ФГБНУ РосНИИПМ, учебно-производственный центр ЮРГТУ (НПИ).

1. ООО НЕВЗ

Циклон - воздухоочиститель <#"698370.files/image001.gif">

Групповой циклон.

Циклоны ЦН-11 предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы. Для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельно-жидкая фаза или возможна конденсация паров, данные циклоны применять не следует.

Производятся циклоны ЦН-11 в следующих вариантах:

·              Циклон ЦН-11 без улитк.

·              Циклон ЦН-11 с улиткой.

Выбор типоразмера циклона следует производить исхода из производительности вентустановки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7-1,2 кПа. При необходимости повышения эффективности циклона верхний предел 1,2 кПа можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха. Циклоны следует устанавливать на всасывающей стороне вентустановки. Статическое давление при этом будет значительно меньше атмосферного и, ориентируясь на это давление и соответствующий ему расход воздуха во входном патрубке циклона, следует определить пропускную способность циклона по воздуху. Ориентировочно эффективность циклона при очистке воздуха, запыленного обычной кварцевой пылью с величиной частиц более 10-20 мкм, следует принимать равной 85%. Максимально допустимое разрежение - 5 кПа. Циклон изготавливается правого и левого исполнения и состоит из следующих основных деталей: цилиндр, винтовая крышка, выхлопная труба, конус и входной патрубок. Основные технические характеристики циклонов ЦН-11.

Таблица

Циклоны ЦН-11 с улиткой и пирамидальным бункером

Циклоны изготавливаются из Ст. 3 - 3 мм, Бункера - 4 мм. Изготавливаем циклоны из нержавеющей стали. По требованию заказчика толщина металла при изготовлении циклонов и бункеров может быть увеличена.

Градирня.

Гради́рня (нем. <#"698370.files/image005.gif">

2. ОАО НЭЗ

Основной сферой деятельности НЭЗ является производство графитовых электродов для металлургии, химического оборудования с использованием антикоррозионных углеродно-графитовых материалов и других видов продукции на основе графита.

Завод специализируется на выпуске графитированных электродов, анодных обожженных блоков, углеродной массы и фасонных изделия из искусственного графита. Среди потребителей этой продукции - КАМАЗ, «Красный Октябрь», «Мечел» и другие.

Основным значением смесительно-прессовых цехов является подготовка исходных материалов, приготовление пресс массы состоящей из кокса нефтяного и расплавленного каменноугольного пека с температурой плавления 150 градусов Цельсия с различными добавками, прессование заготовок, выпуск готовой продукции (анодная масса). Основное технологическое оборудование оснащено системами аспирации и очистки воздуха. Очистка аспирационных газов от пыли осуществляется в пылевых электрофильтрах и рукавных фильтрах; в качестве 1-й ступени очистки, для снижения начальной запыленности на входе в электрофильтры на некоторых аспирационных установках применяются групповые циклоны. Для очистки газов от смолистых веществ - возгонов каменноугольного пека на складах пека и смесительно-прессовых отделениях цехов применяют зернистые коксовые фильтры, сетчатые фильтры и адсорберы. В атмосферу от источников смесительно-прессовых цехов выделяется пыль кокса в процессе транспортировки, добавления, размола, рассева материала.

Приготовление подсыпки производится в шихтовых отделениях цехов, где производится сушка, дробление, рассев исходного материала. Оборудование шихтовых отделений оснащено пылевыми электрофильтрами с предварительной очисткой запыленного воздуха в циклонных установках и установках обеспылевания шахты. Для улавливания смолистых веществ после печей обжига установлены смоляные электрофильтры; для более глубокой очистки после электрофильтров установлены блоки зернистых коксовых фильтров.

Для очистки поверхности обожженных заготовок и анодных блоков применяются станки механической обработки, очистка запыленного воздуха производится в рукавных фильтрах и электрофильтрах.

Для приобретения электродными заготовками необходимых свойств они подвергаются высокотемпературной обработке в электрических печах графитации. При этом процессе в атмосферу в значительных количествах выделяются соединения серы, оксид углерода, оксид азота, пыль кокса.

Для снижения выхода загрязняющих веществ используют следующие способы:

v  Оснащение печей фильтр - зонтами с использованием муллитокремнеземного катализатора, позволяющими снизить выход оксида углерода и коксовой пыли;

v  Использование технологических способов - перевод ряда печей на метод прямой графитации, что позволяет использовать повторную шихту и сократить срок компаний графитации.

В шихтовом отделении цеха происходит подготовка шихты. Очистка запыленного воздуха производится в пылевых электрофильтрах; для очистки воздуха, аспирируемого от сушильного барабана, применяется двухступенчатая очистка _ циклон СКЦН - 34М (1-ая ступень), мокрый пылеуловитель ПВМ-20 (2-я ступень).

Обработка изделий производится на автоматических линиях и станках обработки мелкофасных изделий, оснащенных системами аспирации с очисткой воздуха пылевых электрофильтрах с предварительным обеспыливанием в циклонных установках.

Кадамовские канализационные очистные сооружения.

Эффективность очистки сточных вод городской канализации определяется условиями спуска загрязненных вод в водоемы. Городское канализационное хозяйство выступает в качестве основной организации, принимающей на отведение и очистку сточные воды предприятий промышленности и несущей всю полноту ответственности за сброс очищенной воды в водоемы. Такой принцип устанавливают «Правила приема производственных сточных вод в системы канализации населенных пунктов». Изложенные в «Правилах» положения относятся главным образом к полной раздельной системе канализования объекта, поскольку в них не установлены принципы расчета допустимых сбросов загрязнений в дождевых водах, не установлена степень загрязненности вредными компонентами части, перехватываемой городской канализационной сетью дождевых вод и той части, которая направляется в водоем, отсутствуют данные по расчету степени очистки дождевых вод в сооружениях по накоплению и очистке стоков.

При полной раздельной системе канализования поверхностный сток с территории промышленных площадок не допускается сбрасывать в городские сети. Этот поток должен отводиться в водоем самостоятельной сетью и очищаться до установленных нормативов [5]. В случае значительной загрязненности, серьезно влияющей на условия сброса сточных вод всех видов в данный водоем, к поверхностному стоку предъявляют такие же требования, как и к производственным сточным водам.

Допустимая концентрация вредных примесей устанавливается в следующей последовательности. По условиям сброса сточных вод в водоемы («Методические указания по применению правил охраны поверхностных вод от загрязнения сточными водами») определяется кратность разбавления очищенных стоков в водном объекте п.

Более логично распределять между предприятиями предельно допустимые сбросы количества загрязнений, учитывая мощности предприятий, уровень совершенства технологического процесса и водного хозяйства и руководствуясь необходимостью выполнения приведенного выше условия.

Общие требования к составу смеси сточных вод, поступающей на очистку, вытекают из условий сброса производственных стоков, количество которых может максимально достигать 50-60 % от общего расхода. В этом случае температура смеси не превысит в летнее время 30 °С (допускаемая для производственных вод температура 40 °С), рН не выйдет за пределы 6,5-8,5 (для промстоков 6,5-9), ХПК не превысит ВПК более, чем в 1,4 раза (для промстоков не более чем в 1,5 раза). Обычным для эксплуатации сооружений биологической очистки является соотношение ВПК: азот: фосфор как 100 : 5 : 1, причем ВПК исчисляется в осветленной пробе.

По соотношению биогенных элементов в бытовых стоках разбавление а 2 раза производственными водами, даже лишенными азота и фосфора, позволяет успешно вести процесс биологической очистки.

Обеспечение нормальных условий эксплуатации очистных станций в первую очередь зависит от соблюдения технологического режима на промышленных предприятиях. В связи с этим на передний план выдвигаются четкий учет расходования, сброса, утилизации и ликвидации материалов и реагентов на производстве, что отражено в паспорте водного хозяйства.

Эколого-аналитическая лаборатория

Основные направления деятельности института: это в основном разработка более прогрессивных методов мелиорации и эффективного использования природных вод для создания оросительных систем и сельхозводоснабжения. Лаборатория оснащена современным оборудованием, а именно: атомным спектрометром « КВАНТ», хроматографом, анализаторами качества воды «Флюорат», фотометром, ионометром.

Фотометр с кюветами.

Исследовательская лаборатория была создана в 1932 году. В настоящее время после получения аттестата окредитации в 2001 году, область деятельности лаборатории расширились и включает в себя согласно аттестату окредитации следующие объекты аналитического контроля: химический анализ почв, химический анализ природных и сточных вод, растений и промышленных выбросов. Также лаборатория занимается оценкой и измерением физических и химических факторов производственной среды на рабочем месте. Таким образом, выше перечисленные объекты аналитического контроля можно измерить несколькими методами:

v  Химические, гравиметрические - титриметрические

v  Физико-химические методы анализа

v  Физические или инструментальные методы анализа

Химический анализ почв производят на :

v  Содержание питательных веществ (N, P, K), необходимых для полноценного роста и развития растений

v  Почвенно-поглощающий комплекс - определения количественного содержания активных оснований Ca, Mg, K, наличие процентного содержания которых в почве также влияет на эффективный рост и развитие растений.

v  Определение гумуса (органическое вещество почвы)

v  Анализ солевого состава.

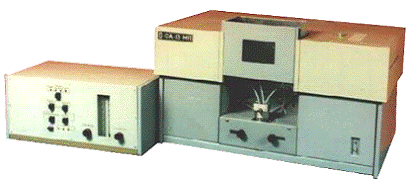

Физико-химические методы анализа производим на примереатомно-абсорбционного спектрометра «КВАНТ 2А».

Принцип действия следующий: раствор в котором содержится исследуемое вещество ставится под капеляр. Через заборный капеляр, попадает внутрь прибора и распылителем в виде капелек вносится в пламя горелки, в этом пламени развивается температура порядка 2000-3000 градусов, благодаря чему испаряется вода, переходит в атомарное состояние, электроны внутри атома перейдут из менее низкого аналитического уровня на более высокий, но спустя некоторое время электрон возвращается на свое место, а избыток энергии выделится в идее электромагнитного излучения. Данное электромагнитное излучение представляет собой большой спектр от инфракрасного до ультрафиолетового диапазона из него благодаря монохроматору выбираем нужную длину волну, которая соответствует данному анализируемому элементу. Это волна, которую мы отсеяли с помощью монохроматора от других не нужных нам волн, попадает на чувствительный элемент, на этом чувствительном элементе возникает электрический сигнал. Который с помощью специальных устройств преобразуется в информационный код, далее поступает на экран персонального компьютера. С помощью данного прибора можно производить анализ двумя методами: атомная эмиссия и атомная абсорбция, эколого-аналитическая лаборатория чаще всего работает с атомной абсорбцией. Отличаются они один от другого следующим образом: при атомной эмиссии происходит процесс, который был описан выше (избыток энергии, который образовался в результате перехода электронов с более высокого уровня на более низкий, излучился в виде электромагнитного излучения, затем его зафиксировали и вывели на экран компьютера). При атомной абсорбции происходит явление резонанса, при котором устройство прибора так смонтировано, что пламя горелки находится между специальной спектральной лампой и анализируемым элементом. Из спектральной лампы, (так как она является источником света) испускается электромагнитное излучение в широком диапазоне. В том числе и в том, который соответствует спектральной линии данного элемента.

Благодаря явлению резонанса резко увеличивается амплитуда и фиксируется на элементе, далее результат выводится на экран компьютера и т.д.

Атомной абсорбцией и атомной эмиссией определяется количественное содержание, в основном, металлов.

Данный прибор служит для определения как щелочных растворов, так и для определения таких металлов как свинец, кадмий, железо, цинк и т.д.

. Учебно-производственный центр ЮРГТУ (НПИ)

Пеноблок - строительный материал <#"698370.files/image012.gif">

Заключение

сточный вода газоочистительный фильтр

В результате ознакомительной практики мы ознакомились с работой водопроводных очистных сооружений города Новочеркасска, Кадамовских канализационных очистных сооружений; изучили деятельность природоохранных сооружений заводов НЭВЗ и НЭЗ, а так же познакомились с работой лаборатории на территории предприятий. На очистных сооружениях наблюдали процесс очистки промышленных и бытовых сточных вод, и питьевой воды для города. На НЭВЗе и НЭЗе ознакомились со сферой деятельности этих предприятий, их продукцией, посетили цеха, а так же узнали какие методы очистки применяют данные предприятия.

На территории НЭВЗа в основном применяются циклоны и рукавные фильтры, но есть также гидрофильтры (градирни) и электрофильтры. На территории НЭЗа имеются 149 установок очистки газа перед выбросом его в атмосферу. Это и электрофильтры, и циклонные установки, смолистые электрофильтры, зернисто-коксовые электрофильтры, рукавные установки. В целом все методы применяемые предприятиями действенны, но они постоянно усовершенствуют свое оборудование, чтобы как можно больше снизить вред окружающей среде.
