Проектирование зоновой связи для Пружанского района

Проектирование зоновой связи для Пружанского района

СОДЕРЖАНИЕ

Введение

1.   Принципы построения сельских сетей связи

1.1 Архитектура сельских сетей связи

.2 Система передачи, аппаратура уплотнения

.3 Линии связи сельских сетей связи

2.   Характеристика района проектирования (карта района)

3.      Выбор аппаратуры связи для сети (оборудование коммутации - станции, аппаратура передачи)

.        Построение сети связи района

.        Автоматизация процессов управления на проектировании сети связи

5.1 Системы АСУ связи. Характеристика аппаратуры АПУС

.2 Базы данных сельских сетей связи (принципы построения, языки, структура)

.2.1 Языки модулей

.2.2 Концептуальная модель системы

.2.3 Выбор инструментального средства

6.   Экономический расчёт эффективности сети

6.1 Расчёт численности работников для обслуживания сети

.2 Составление графиков смен и отпусков

.3 Расходы на заработную плату и амортизационные отчисления

.4 Расходы на амортизационные отчисления

.5 Расходы на материальные и запасные части

.6 Расходы на производственную электроэнергию

.7 Определение объёма продукции

.7.1 Расчёт технико-экономических показателей

Заключение

Литература

Введение

Целью данного курсового проекта является: построить сеть связи Пружанского района, рассмотреть принципы построения сельских сетей связи, автоматизацию процессов управления на проектируемой сети связи, базы данных сельских сетей связи, а также произвести экономический расчёт эффективности сети - эксплуатационные затраты по сети.

Выбор темы курсового проекта связан с тем, что за последние годы структура телекоммуникационных сетей Республики Беларусь стала более сложной и многоплановой. Применение волоконно-оптических линий связи позволило повсеместно применить на первичных сетях технологии SDH. Наряду с традиционными аналогово-цифровыми телефонными сетями связи бурно развиваются новые цифровые сети связи с коммутацией пакетов, с использованием технологий Frame Relay, ATM, MPLS. Применение протокола IP и развитие сети Интернет привело к появлению на рынке услуг IP-телефонии. Развитие транспортных сетей со скоростью передачи данных от 2 Мбит/с до 64 Гбит/с и выше повлекло за собой развитие сетей высокоскоростного абонентского доступа как на базе традиционной технологии ISDN, так и с использованием технологий семейства DSL (ADSL, XDSL, SDSL, HDSL). В подвижной радиосвязи начинается переход к сетям связи 3-го поколения на базе стандартов CDMA. Сети связи становятся гетерогенными, т.е. состоящими из многих типов оборудования и систем связи. Неизбежно возникает необходимость организации контроля, мониторинга и управления разнородным оборудованием и системами на основе единых принципов для поддержания нормативного качества обслуживания и требуемого уровня сервиса для различных категорий пользователей.

В настоящее время большое значение имеет развитие не только городской телефонной сети, но и сельской телефонной сети нашей республики.

Сельская телефонная связь организуется на территории сельского административного района и включает в себя, помимо квартирных телефонов и телефоны отделений связи, сельсоветов, промышленных предприятий, общественных организаций и учреждений, так же внутрипроизводственную связь колхозов, совхозов и др. сельхоз. предприятий. Абонентом СТС предоставляется возможность иметь внешнюю связь через междугороднюю сеть с абонентами других местных сетей.

На современном этапе развития телефонной связи в нашей республике на долю местных телефонных сетей приходится не больше 2/3 общего телефонного обмена, и в дальнейшем сельская телефонная сеть будет оснащаться современным оборудованием, что позволит ей в полном объеме выполнять возложенные на ее функции.

1. Принципы построения сельских сетей связи

1.1    Архитектура сельской сети связи

Задача местной телефонной сети заключается в удовлетворении потребностей в услугах связи населения, предприятий и учреждений. Поскольку основной поток информации, передаваемый по сетям связи, приходится на местную связь, затраты на сеть должны быть минимальными.

Местные телефонные сети (ГТС и СТС) составляют нижнее звено зоновой телефонной сети. Зоновая телефонная сеть представляет собой совокупность автоматических междугородных станций (АМТС) и сети зоновых соединительных линий.

Автоматическая междугородная телефонная сеть объединяет зоновые сети в единую сеть с помощью каналов ТЧ магистральной первичной сети.

К основным характеристикам местной телефонной сети относятся: телефонная плотность, количество телефонов, станционная емкость ГТС и СТС, количество зоновых соединительных линий (ЗСЛ), количество полуавтоматических каналов и каналов ручного обслуживания, удельные показатели по обмену.

Под связью в сельской местности следует понимать систему электросвязи, организуемую в пределах сельского административного района.

Она подразделяется на:

связь общего пользования;

внутрипроизводственную связь колхозов, совхозов и других сельскохозяйственных предприятий;

учрежденческо - производственную связь министерств, ведомств, промышленных и строительных предприятий.

Для организации связи в сельской местности на территории сельского административного района создается сеть линий и каналов связи, входящая в первичную сеть ЕАСС.

Первичная сеть в сельской местности строится по радиальному или радиально-узловому принципу с использованием кабельных, радиорелейных и воздушных линий и линий радиосвязи.

Первичная сеть служит основой для создания вторичных сетей, различающихся принадлежностью (государственная или ведомственная) , видом передаваемой информации (аналоговая или дискретная), шириной используемых каналов (телефонная, телеграфная, вещания) и способом построения (коммутируемая или некоммутируемая), а также используется для предоставления каналов заинтересованным министерствам и ведомствам.

По месту на сети телефонные станции СТС делятся на следующие виды:

центральная станция (ЦС) СТС, расположенная в райцентре, являющаяся одновременно городской, телефонной станцией райцентра.

В ЦС включаются соединительные линии узловых станций (при двухступенчатой схеме построения) и соединительные линии оконечных станций (при одноступенчатой схеме построения);

узловые станции (УС), расположенные в любом из населенных пунктов сельского района. В УС включаются соединительные линии ОС и ЦС (при двухступенчатой схеме построения);

оконечные станции (ОС), расположенные в любом из населенных пунктов сельского района. Соединительные линии ОС в зависимости от схемы построения включаются в ЦС или УС.

Одноступенчатая схема построения СТС обеспечивает минимальное затухание, упрощает станционное оборудование и ускоряет процесс установления соединений. Применение одноступенчатого построения на СТС является наиболее предпочтительным и перспективным.

Поскольку сельская телефонная сеть является частью общегосударственной автоматической коммутационной сети страны, то нумерация на СТС должна быть согласована с нумерацией на общегосударственной сети. Согласно этой системе, междугородный номер, присваиваемый каждой абонентской линии для связи с абонентами, имеет следующую структуру: АВС аЬххххх, где АВС - код зоны; аЬ - двухзначный код стотысячной группы;

ххххх - 5-значный номер абонентской линии. Например, Докшицы: 8-021.57.ххххх; 8 - индекс входа на АМТС.

Если связь внутри зоны автоматизирована, то абонент должен набирать 8-2-аЬ-ххххх, где 2 - направляющий внутризоновый индекс.

Из общей емкости сети зоны в восемь миллионов каждой СТС выделяется одна стотысячная группа, которой присваивается двухзначный код ab. Следовательно, нумерация должна быть 5-значной. Цифры 8 и 0 нельзя использовать, поэтому емкость СТС не должны превышать 80 тыс.номеров. Выход абонентов СТС на междугородную телефонную сеть осуществляется через ручные междугородные станции РМТС, которые располагаются в райцентрах, где размещаются ЦС. [1]

.2 Система передачи, аппаратура уплотнения

В настоящее время на сети СТС республики находятся в эксплуатации АТС, различающиеся по принципу действия (декадно-шаговые и координатные) и по величине монтированной емкости (от 10 до 2000 номеров) . В общем виде их можно подразделить на три группы: малой, средней и большой емкости.

К станциям малой емкости относятся ВРС-20М, АТС 10/40. Выпуск их промышленностью прекращен, и они используются в качестве оконечных. Основной системой коммутационного оборудования на СТС до внедрения новых квазиэлектронных и электронных АТС является координатная система средней емкости:

. Координатная станция АТС К-50/200. Используется как оконечная и узловая, не требует постоянного присутствия персонала (1-2 раза в месяц техосмотр). Станция разработана так, что ее емкость может наращиваться блоками по 50 номеров, тем самым предусматривается возможность широкого маневрирования. Можно получить: 50, 100, 150, 200 номеров. Каждый из блоков рассчитан на подключение 30 индивидуальных абонентов 20 спаренных телефонов (по 10 линиям) и до 4-х таксофонов. Напряжение питания: 60 В (до 72 В).

. Координатная станция АТС К-100/2000. Используется как центральная, узловая и оконечная. Емкость можно наращивать блоками на 100 номеров. АТС может работать со станциями различного типа (АТС-47, АТС-54, сельскими АТС всех типов). На каждые 100 номеров можно включать до 20 спаренных телефонов с возможностью внутренней связи между собой и до 6 таксофонов. Постоянного присутствия техперсонала не требуется. В перспективе планируется перевод СТС на квазиэлектронную и электронную системы коммутации.

. АТСЭФ представляет собой цифровую автоматическую телефонную станцию (АТС), разработанную на основе последних достижений электроники. Реализованные в АТСЭФ принципы распределенного программного управления и резервирования группового оборудования обуславливают высокую живучесть системы. Модульная концепция построения позволяет легко конфигурировать структуру станции под конкретный проект, расширять её и модернизировать. АТСЭФ предоставляет экономичные решения в широком диапазоне требований сети во всех областях применения станции: в качестве опорно-транзитной АТС (ОПТС), городской подстанции (ПС), оконечной (ОС), узловой (УС) или центральной станции (ЦС), учрежденческо - производственной АТС (УПАТС), а также как абонентский выносной модуль совместно с SI2000. Широкой популярности станции способствует простота технической эксплуатации и обслуживания, небольшая стоимость, неприхотливость к линейным сооружениям связи и параметрам систем передачи (как цифровых, так и аналоговых). Высокое качество обслуживания и ремонта оборудования обеспечивается постоянно развивающейся сетью региональных сервис-центров.

.3 Линии связи сельских СТС

Кабелем связи называют систему изолированных друг от друга проводников, расположенных определенным образом и заключенных в общую оболочку. Современные кабели связи классифицируются по следующим признакам:

.По назначению - магистральные, зоновые, городские и др.;

.По условиям прокладки и эксплуатации - подземные, подводные, подвесные и др;

.По спектру передаваемых частот - низкочастотные (тональные) и высокочастотные (от 12 кГц и выше);

.По материалу и форме изоляции - с воздушно-бумажной, полистирольной, сплошной, полиэтиленовой и др.;

.По виду защитных оболочек (металлические, пластмассовые, металлопластмассовые) и броневых покровов;

.По конструкции и взаимному расположению проводников - симметричные и

коаксиальные. Симметричная цепь содержит два изолированных проводника одинаковой конструкции, расположенных симметрично относительно друг друга. Коаксиальная цепь образуется из двух проводников, расположенных один внутри другого и разделенных диэлектриком: внутренний- сплошной, внешний- в виде трубки.

В зависимости от назначения, вида оболочки и других особенностей кабели связи имеют определенную маркировку. Под маркировкой понимается система условных обозначений, отражающих с помощью букв и цифр основные классификационные признаки и конструктивные особенности кабеля. Например, магистральные и междугородные кабели маркируются буквой М; буквы КМ обозначают коаксиальные магистральные; в магистральных симметричных кабелях буквы МК обозначают симметричный кабель; телефонным городским кабелям присваивается буква Т. Если кабель имеет стирофлексную (полистирольную) изоляцию, то дополнительно вводится буква С (МКС), а полиэтиленовую- буква П (МКП). В кабелях с алюминиевой оболочкой добавляется буква А, со стальной - буква С.

Последние буквы в марках кабелей обычно характеризуют конструкцию защитных

покровов: Г - голые (освинцованные); Б - с ленточной броней; К - с круглопроволочной броней; БГ - бронированный голый, т. е. без защитного покрова; БК, КК - двойная комбинированная u1073 броня, Шп - полиэтиленовый шланг.

На сетях СТС ещё применяются воздушные линии связи. В соответствии с общесоюзной классификацией воздушные линии передачи по механической прочности подразделяются на 4 типа: облегченные - 0; нормальные - Н; усиленные - У; особо усиленные - ОУ.

Выбор типа зависит от толщины стенки льда на проводе на 1 погонном метре в наиболее невыгодных условиях.

На ВЛП используются крюковой, траверсный и смешанный профили. Срок службы опор является важным экономическим показателем. Для деревянных опор он составляет в среднем 5 - 7 лет, для опор, пропитанных в заводских условиях - 20 - 25 лет, для железобетонных- 100 лет.

Кабельные линии находят широкое применение на сети СТС. Их важнейшим преимуществом по сравнению с воздушными линиями является большая устойчивость к атмосферным воздействиям, к влияниям внешних электромагнитных полей и механическим воздействиям. С помощью кабельных линий организуются как межстанционные, так и абонентские линии.

Для межстанционной связи (МСС) применяются различные типы кабелей:

а) высокочастотные одночетверочные и четырехчетверочные кабели с медными жилами и полиэтиленовой изоляцией - КСПП 1*4*1,2; КСПП 1*4*0,9 и КСПП 4*4*0,9 в полиэтиленовых шлангах; КСППБ 1*4*1,2; КСППБ 1*4*0,9; КСППБ 4*4*0,9; КСППС 1*4*1,2; КСППС 1*4*0,9; КСППС 4*4*0,9 со встроенным стальным тросом;

б) многопарные кабели типа Т(0,5; 0,7 ) - ТПП в полиэтиленовых ТППБ шлангах;

в) многопарные кабели типа ТЗГ.

Для построения абонентских линий используются многопарные кабели малой емкости типа Т (ТПП,ТППБ,ТППК) и однопарные кабели.

На воздушных линиях связи применяются двухканальная В2 и В-2-2; трехканальная В-3-3 и ВО-3-4 (ВНР); двенадцатиканальная ВО-12-3 системы.

В кабельных линиях передачи, организованных с использованием кабеля типа КСПП, применяются 6-канальная КНК-6Т; 12-канальная "Кама" и 30-канальная "Зона" (ИКМ-12М*3).

Кабельные системы передачи КНК-6; КНК-12 и "Кама" относятся к системам с частотным разделением каналов; ИКМ-12М и "Зона" - с временным.

Основным предприятием сельской связи является Районный узел электрической связи (РУЭС). Организационная структура типичного РУЭСа показана на рис. 8.1. Сети связи внутри области обслуживает другое предприятие местной связи - Эксплуатационный технический узел связи (ЭТУС). Оба этих предприятия входят в состав Облтелекома.

СТС строится на территории каждого административного сельского района. Она обеспечивает абонентов сельской местности телефонной связью как внутри района, так и с любым абонентом общегосударственной автоматически коммутируемой телефонной сети. Построение СТС определяется размещением населённых пунктов на территории района, а также характером сельскохозяйственного производства, так как СТС обеспечивает абонентов и телефонной связью общего пользования и внутрипроизводственной связью.

Сельские телефонные сети имеют ряд особенностей, во многом определяющие принципы их построения. Как правило, сельская телефонная сеть охватывает значительную территорию с меньшей, чем в городе, телефонной плотностью и неравномерным распределением абонентов по территории. В связи с этим средняя ёмкость сельских АТС много меньше средней ёмкости городских АТС; среднее расстояние между АТС на сельской телефонной сети значительно превышает среднее расстояние между районными АТС на городской телефонной сети; среднее число соединительных линий в пучках между станциями СТС меньше, чем на городской телефонной сети. Перечисленные особенности обуславливают более высокие капитальные и эксплутационные расходы по линейным сооружениям на один номер стационарной ёмкости СТС. Поэтому при организации СТС стремятся всемерно повысить использование линейных сооружений. Для повышения использования соединительных линий принимаются следующие меры:

радиальный и радиально-узловой способы построения сельской телефонной сети с целью укрупнения пучков межстанционных СЛ.; использование линий двухстороннего действия; использование многоканальных систем передачи;

увеличение норм допустимых потерь сообщения по сравнению с нормами потерь на ГТС; использование одних и тех же линий для установления как местных, так и междугородних соединений.

Для улучшения использования абонентских линий на сельских сетях широко применяется спаренное включение телефонных аппаратов (подключение к одной линии двух аппаратов через блокиратор) и групповые установки (ГУ).

К мерам по более экономичному построению систем межнациональной связи следует отнести и ограничение права внешней связи для части абонентов сельских станций. Из-за большой территории, охватываемой одной сельской телефонной сетью, непосредственное включение всех абонентских линий в станцию, расположенную например в райцентре экономически неоправданно. Поэтому на СТС применяют районирование и узлообразование с различной степенью децентрализации станционного оборудования. [1]

2. Характеристика района проектирования

Пружанский район, один из крупнейших в Брестской области, расположен на северо-западе Брестской области. Его площадь - 2834 кв. км, протяжённость с запада на восток 100 км, с севера на юг более 40 км. Граничит с Берёзовским, Каменецким, Ивацевичским и Кобринским районами Брестской области, Слонимским, Волковыским, Свислочским районами Гродненской области и Республикой Польша.

Население - 62,1 тысячи человек, в том числе городского - 25,5 тысяч, сельского - 36,6 тысяч. Средняя плотность 21 человек на 1 кв. км. В районе проживает 42 национальности.

В составе района 243 населённых пункта, г. Пружаны, посёлки городского типа - Ружаны и Шерешево, Ружанский и Шерешевский поселковые Советы, 17 сельсоветов.

Рис.2.1. Пружанский район Брестской области.

ХАРАКТЕРИСТИКА ТЕЛЕФОННОЙ СЕТИ ПРУЖАНСКОГО РАЙОНА

Пружанский районный узел электрической связи (РУЭС) обслуживает 48 автоматических телефонных станций (АТС) (в т.ч. 40 сельских), из которых 15 электронных емкостью 5271 номеров, 28 координатных АТС емкостью 5993 номеров, 5 квазиэлектронных АТС емкостью 7897номеров.

Электронные АТС 33 (г.п.Ружаны), 36, 40, 49, 57, 58, 63, 73, 77, 9имеют дополнительные виды обслуживания (немедленная переадресация, переадресация при занятости, переадресация на автоинформатор, передача вызова, уведомление о поступлении нового вызова, наведение справки во время разговора, временный запрет входящей связи, ограничение исходящей связи, запрет входящей и исходящей связи кроме экстренных спецслужб, исходящая связь по паролю, конференц-связь, изменение пароля, отмена всех услуг, отмена всех услуг по паролю).

В районе с 2003 г. на соединительных линиях начато использование каналов по волоконно-оптическим линиям связи (ВОЛС). Междугородная телефонная связь организована по оптоволоконному кабелю в населенном пункте Засимовичи.

Все АТС Пружанского района оборудованы аппаратурой повременного учета стоимости разговоров (АПУС) местной связи.

В районе с 2003 г. работает система подвижной радиосвязи «Вилия».

На данный момент в районе действует один пункт коллективного пользования (ПКП), где предоставляются услуги Интернет-ПКП, услуги службы 166, тип и емкость сведены в таблицу 2.1.

Таблица 2.1 Состав СТС Пружанского района

Общее число телефонных аппаратов на конец планируемого периода определяется исходя из состава и количества потребителей телефонной связи в районе и установленных норм телефонной плотности и исходных данных на конец планируемого периода.

Потребность в телефонных аппаратах по каждой группе потребителей определяется отдельно. Например, общее количество N квартирных телефонов у населения определяется по формуле

N=А*П

А - численность населения на перспективу;

П - норматив телефонной плотности на перспективу (число телефонных аппаратов на 1000 жителей).

Общее количество телефонных аппаратов по расчету на конец планируемого периода определяется как сумма по всем группам потребителей. Расчёт общего числа телефонных линий:

Таблица 2.2

Число станций в районе определяется в зависимости от проектируемого количества и состава абонентских групп потребителей и суммарного числа телефонов, рассчитанного для каждой группы потребителей. В зависимости от площади района, численности населения, расположения населённых пунктов, размещение промышленных и сельскохозяйственных предприятий, а также учреждений и организаций в населённых пунктах. Район разбивается' на автоматические телефонные станции, по одной АТС для каждой абонентской группы. Результаты сводятся в таблицу.

Ёмкость АТС в каждой абонентской группе, а также состав абонентских групп и суммарное количество телефонов в них выбираются с таким расчетом, чтобы к концу последнего года проектного периода задействованная ёмкость по каждой АТС в целом по сети составляла 90-95%.

3. Выбор аппаратуры связи для сети

Координатная автоматическая станция типа АТС к-100/2000 может использоваться на СТС в качестве центральной, узловой и оконечной. Для станций АТС к-100/2000 различного назначения и ёмкости применены единые коммутационные блоки. Станции отличаются лишь комплектацией оборудования для внешней связи. В пределах от 100 до 2000 номеров станция может иметь любую ёмкость, кратную 100 номерам. Если она используется в качестве центральной, её ёмкость может быть доведена до 4000 номеров. Станция может иметь ёмкость и свыше 4000 номеров. Но применение блоков группового искания с малым числом входов, а также штативов с малым числом рабочих мест для размещения приборов приводит к неоправданному увеличению объёма оборудования и расходу кабеля на один номер ёмкости. Поэтому при ёмкости ЦС свыше 4000 номеров её необходимо выполнить из оборудования городской координатной АТСК.

Основными коммутационными элементами станции являются: унифицированные многократные координатные соединители;

двухпозиционные МКС 20х10х6и10х10х12и трёхпозиционные МКС 10 х 20 х 6, электромагнитные реле типов РЭС-14 и РПН и полупроводниковые приборы.

Станция имеет следующие ступени искания: ступень АИ - абонентского искания; одну или две ступени ГИ - группового искания; ступень РИ - регистрового искания, служащего для подключения регистров к приборам станции координатная АТС К - 50/200.

Общая характеристика станции. Координатная АТС к - 50/200 является универсальной сельской станцией малой емкости. Она может использоваться в качестве оконечной и узловой. Абонентское оборудование станции комплектуется блоками емкостью 50 номеров. В каждый блок можно включить 30 индивидуальных абонентских линий и 10 линий спаренных аппаратов, имеющих взаимную связь через комплекты САК. В счет абонентской емкости в каждый блок можно включить до четырех таксофонов. Таксофоны включаются в линии спаренных аппаратов с заменой комплектов САК на комплекты МАК.

Максимальная емкость оконечной станции составляет 200 номеров.

Оконечная станция оборудуется трехзначными абонентскими регистрами РА другими АТС станция связывается соединительными линиями двухстороннего действия. Для связи могут быть использованы двухпроводные физические линии и каналы систем передачи с ВСК.

Станция может работать совместно:

с любой сельской АТС при индивидуальном способе передачи сигналов по двухпроводным физическим линиям;

с телефонными станциями ручного обслуживания;

Станция рассчитана на включение кабельных и воздушных абонентских и соединительных линий. В качестве основных приборов станция АТС К - 50/200 используются многократные координатные соединители МКС 20*10*6, 20*20*3 и 14*10*3 телефонные реле, поляризационные реле, полупроводниковые приборы.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ СТАНЦИИ АТСЭФ

АТСЭФ представляет собой цифровую автоматическую телефонную станцию (АТС), разработанную на основе последних достижений электроники. Реализованные в АТСЭФ принципы распределенного программного управления и резервирования группового оборудования обуславливают высокую живучесть системы. Модульная концепция построения позволяет легко конфигурировать структуру станции под конкретный проект, расширять её и модернизировать. АТСЭФ предоставляет экономичные решения в широком диапазоне требований сети во всех областях применения станции: в качестве опорно-транзитной АТС (ОПТС), городской подстанции (ПС), оконечной (ОС), узловой (УС) или центральной станции (ЦС), учрежденческо-производственной АТС (УПАТС), а также как абонентский выносной модуль совместно с SI2000. Широкой популярности станции способствует простота технической эксплуатации и обслуживания, небольшая стоимость, неприхотливость к линейным сооружениям связи и параметрам систем передачи (как цифровых, так и аналоговых). Высокое качество обслуживания и ремонта оборудования обеспечивается постоянно развивающейся сетью региональных сервис-центров.

Основными вариантами конфигурации оборудования являются:

оконечные станции малой емкости (до 720 абонентских линий);

оконечные АТС средней и большой емкости (до 20000 абонентских линий);

транзитные узла коммутации (до 7600 соединительных линий);

вынесенные абонентские концентраторы (до 480 абонентских линий). Все конфигурации могут содержать полный комплект современных услуг

и возможностей для абонентов и операторов. Функции техобслуживания и административного управления включают выносные терминалы связи человек/машина, подключение станции к Центру Обслуживания Сети.

Межстанционная связь СТС осуществляется через комбинированный | У ел АТСЭФ-М, организованный на АТС 9. Для организации пучков соединительных линий (СЛ) между станциями и АТСЭФ-М используется аппаратура уплотнения ИКМ-30.

Для осуществления соединений в пределах Пружанского района (т.е. в пределах зоны обслуживания Пружанского РУЭС) принята закрытая пятизначная нумерация.

В качестве индексов выхода на междугородную сеть и на узел специальных служб с сокращенной нумерацией (трехзначной) используются цифры "8" и "О" соответственно.

В настоящее время на СТС Пружанского района эксплуатируются АТСК50/200, АТСК100/2000, АТСКЭ "Квант" и АТСЭФ. В качестве СЛ используется симметричный высокочастотный кабель СТС марки КСПП.

Проведение реорганизации СТС г. Пружаны внесет изменения в принцип построения сети и состав оборудования. Сейчас сеть организована по радиально-узловому принципу, т.е. все оконечные станции включены в центральную станцию, организованную на АТСЭФ-М.

В пределах планируемых изменений необходимо заменить устаревшее оборудование АТСК100/2000, на новое, реализованное на платформе АТСЭФ.

Вся сеть СТС спроектирована кабельной. Тип кабеля и диаметр жил выбирается с учётом соблюдения установленных норм затухания для всего тракта, т.е. абонента до МТС районного узла связи. При этом всем абонентам сети, в том числе и внутрипроизводственной связи, предусматривается выход на международную телефонную сеть общего пользования. Для осуществления межстанционной связи между УС и ЦС, между УС и ЦС следует использовать двухкабельную линию с учетом ее уплотнения.

Для соединительных линий межстанционной связи будем использовать кабель марки КСПП 1 *4* 1.2.

Для абонентских линий используем однопарный кабель сельской связи с полиэтиленовой изоляцией и оболочкой марки ПРППМ-2*0.8 для коротких участков и ПРППМ-2*1.0 для длинных участков.

Характеристика аппаратуры уплотнения, используемой на СТС Пружанского района.

Система ИКМ -15.

Аппаратура предназначена для организации соединительных линий меду сельскими АТС по кабелям типа КСПП. Аппаратура ИКМ - 15 обеспечивает передачу по линии сигнала со скоростью 1024кбит/с. Регенераторы промежуточных станций оборудованы корректирующими усилителями с автоматической регулировкой усиления и автоматически подстраиваются при изменении длины регенерационного участка, для кабеля КСПП 1*4*0.9 - от 4 до 7.2 км; для кабеля КСПП 1*4* 1.2 от 4.7 до 7.4 км. Электропитание аппаратуры ИКМ - 15 осуществляется от источника питания, общего с АТС, напряжением 60В.

Система ИКМ - 30.

Аппаратура предназначена для организации соединительных линий меду сельскими АТС по кабелям типа КСПП по однокабельной схеме. Система ИКМ - 30 позволяет организовать 30 каналов ТЧ.

Аппаратура ИКМ - 30 обеспечивает передачу по линии сигнала со скоростью 2048 кбит/с. Расстояние меду обслуживаемыми регенерационными пунктами при использовании кабеля КСПП 1 *4*0.9 ровно 90 км., а кабеля КСПП 1*4*1.2 - 110км. Расстояние между необслуживаемыми регенерационными пунктами может изменяться от 1 до 4км. Электропитание аппаратуры ИКМ - 30с осуществляется от источника питания, общего с АТС, напряжением - 60В. Возможно электропитание и от сети переменного тока напряжение 220В. Для этого используется выпрямительное устройства, устанавливается на одной из стек [4].

Таблица 3.1. Основные электрические характеристики ИКМ-30

В состав комплекса аппаратуры ИКМ-30 входят:

Аналого-цифровое оборудование (АЦО);

Оконечное оборудование линейного тракта (ОПТ);

Необслуживаемый регенерационный пункт (НРП);

Комплект контрольно-эксплуатационных устройств (пульты кон-троля
согласующих устройств (ПКСУ), дистанционного контроля регенера-торов (ПДКР),служебной связи (ПСС); измерители затухания кабельных линий (ИЗКЛ) и шумов квантования (ИШК); прибор контроля достоверности универсальный (ПДКУ)).

Аналого-цифровое оборудование предназначено для аналого-цифрового и цифро-аналогового преобразования 30 телефонных сигналов, формирования и распределения группового цифрового потока со скоростью 2048 кбит/с, ввода и вывода дискретной информации и сопряжения с помощью согласующих устройств (СУ) аппаратуры ИКМ-30 с аппаратурой АТС.

Оконечное оборудование линейного тракта предназначено для дистанционного питания (ДП) и телеконтроля (ТК) необслуживаемых регенерационных пунктов, организации служебной связи (СС), формирования и приема линейного сигнала.

Конструктивно ОЛТ выполнено в виде комплектов, размещаемых на стационарной стойке СОЛТ (до тридцати комплектов на стойку), каждый из которых обслуживает три цифровых линейных тракта.

На АТС небольшой емкости вместо стоек САЦО и СОЛТ применяется комбинированная стойка оконечного оборудования СО, на которой может быть размещено до трех комплектов АЦО и дин комплект ОЛТ, что позволяет организовать 3x30=90 каналов ТЧ.

Цифровой сигнал в линии состоит из последовательно передаваемых сверхциклов длительностью 2 мс. Сверхцикл объединяет 16 циклов длительность каждого из них 125 мкс. Нумерация циклов начинается с нулевого Ц0, Ц1,...,Ц15. Цикл разбит на 32 канальных интервала (КИ) по восемь тактовых интервалов каждый (PIPS) [4].

4. Выбор схемы построения сети СТС

Правильный выбор схемы построения сети СТС с учетом конфигурации района и взаимного расположения населённых пунктов, а также конструкций линейных сооружений и типа станционного оборудования во многом определяет качество работы связи, размер капитальных вложений и эксплуатационных расходов. Применение схему СТС по принципу соединения АТС «каждая с каждой» не имеет смысла, так как между станциями коммутации совершенно разные расстояния, что приводит к неэкономному расходу дорогих соединительных линий. Радиальная схема соединения АТС также представляется нецелесообразной из-за того, что центральная станция находится на границе района и расстояние от нее до наиболее удаленных оконечных станций велико.

Таким образом, наиболее целесообразным представляется выбор смешанной радиально - узловой схемы соединения АТС.

Таблица 4.1. Необходимая ёмкость по абонентским группам.

Ниже на рисунке приведена структурная схема организации управления РУЭС с соблюдением иерархии подчинения.

Рис.4.1. Структурная схема Пружанского РУЭС

Пружанский РУЭС работает по следующим направлениям:

техническое обслуживание линейно-кабельного хозяйства, оборудования связи и абонентских устройств;

телефонизация;

радиофикация;

предоставление услуг электросвязи.

5. Системы АСУ связи

АСУ (автоматизированная система управления) - система “человек - машина”, обеспечивающая сбор и переработку информации, необходимой для реализации функций управления, осуществляется с применением средств автоматизации и вычислительной техники.

АСУ включают следующие виды обеспечения:

информационное (нормативно-справочная информация, формы организации и предоставления данных в системе);

программное (программы, с программной документацией на них, необходимые для нумерации всех функций АСУ);

математическое - методы решения задач управления, модели и алгоритмы (в функционирующий АСУ оно реализуется в составе программного обеспечения);

-техническое - технические средства, необходимые для реализации функций АСУ (средства ввода, вывода, отображения, хранения регистрации, передачи информации и средства реализации управляющих воздействий);

организационное - документы, определяющие функции подразделений управления, действия и взаимодействия персонала АСУ;

правовое - нормативные документы, определяющие правовой статус АСУ, персонала АСУ, правила функционирования АСУ и нормативы на автоматические формируемые документы, в том числе на машинных носителях информации;

лингвистические - языки описания программы и манипулирования базами данных.

АСУ связи состоит из подсистем прогнозирования и планирования и из технологических подсистем .

На ГТС АСУ технологическими процессами решает следующие основные задачи:

автоматический сбор, обработку и отображение информационной аварийных и предаварийных ситуациях на объектах ГТС;

автоматизированный прием заявок на ремонт с автоматическим тестированием абонентских линий и установок;

автоматизированный сбор информации о параметрах телефонной нагрузки, превышения нагрузки по направлениям, о значении показателя качества обслуживания телефонных вызовов, о превышении установленного уровня отказов по направлениям;

сбор нформации о техническом состоянии соединенительных линий (СЛ) и заказных СЛ к автоматической междугородной телефонной станции (АМТС), а также аппаратуры систем передачи и автоматического определения номера;

сбор и обобщение информации о стоянии оборуденвания и сооружений ГТС по поступающим документам и сообщениям из производственных подразделений;

анализ качества работы оборудования и сооружений ГТС.

В состав АСУ технологическими процессами ГТС входят следующие технологические подсистемы: технического обслуживания оборудования и сооружений ГТС, управления обслуживанием абонентских линий и устройств, централизованного контроля таксафонов, управления качеством работы оборудования ГТС и его обслуживанием по статистическим данным, управления графиком, динамического управления, управления формированием сети, управления текущим развитием сети, расчета с абонентами, справочной службы,подготовки телефонных справочников [4].

.1 Характеристика аппаратуры АПУС

Система АПУС-5Ц устанавливается на электромеханические АТС координатного и ДШ типа и предназначена для автоматизации повременного учета исходящих соединений всех типов (АПУС) и контроля за работой оборудования АТС.

АПУС обеспечивает:

формирование файлов начислений - потребитель ИВЦ. Поддерживаются форматы файлов и технология их передачи, сложившиеся на различных ИВЦ исторически.

подробный учёт всех исходящих соединений по каждому абоненту, включая попытки организации соединения - потребитель; технический персонал АТС, специальные службы, предназначенные для разбора жалоб абонентов на качество связи, борьбы со злоумышленниками.

подробный учет и тарификацию всех исходящих соединений по каждому абоненту - потребитель абонентский отдел, предназначенный для поддержки разбора жалоб абонентов на начисления.

статистическую обработку базы данных АПУС по групповым исходящим приборам, абонентам, АТС в целом, направлениям - потребитель администрация, технический персонал (ТП) АТС и ЦТЭ, служба электросвязи, предназначенная для выбора из всего количества ИШК или абонентов самых разговорчивых, нагруженных, неисправных, с длительными или короткими соединениями и т.п. Кроме этого позволяет оценить потери из-за различных ошибок в процессах соединений (ПС). Анализ по направлениям позволяет оценить затребованную и разговорную нагрузки по ним как во времени (в течение суток, месяца), так и по пикам, в течение месяца.

диагностическую обработку базы данных АПУС но групповым исходящим приборам, абонентам, работе оборудования АОН и направлениям. Потребитель ТП/ТС и ЦТЭ, служба электросвязи, предназначенная для выделения из общей массы ИШК или абонентов тех, параметры по которым выходят за допустимые границы, определенные в настройках. Она предназначена для контроля параметров ИШК, абонентов, АОН и направлений на нахождение в зоне допуска. По мере улучшения ситуации настройки могут изменяться ТП от более жестких к менее жестким, что позволяет управлять количеством приборов и абонентов, попадающих в поле зрения задачи.

Наблюдение в реальном режиме временя за всеми процессами соединении (ПС) на АТС и на этой основе позволяет:

наблюдать за процессами соединения как по-модульно, так и по отдельному ИШК;

вести 10-и часовой архив происходящего на проводах “В” и “Е” по всем ИШК одновременно, что позволяет при необходимости рассмотреть детально во времени(с точностью до 0,1 сек.) все фазы процесса соединения: занятие, набор отдельной цифры, определение абонента "А", разговорное состояние и отбой. Это существенно помогает техническому персоналу АТС в плане понимания действий абонента и происходящего на АТС*

фильтрацию всех процессов соединения в реальном режиме времени по заранее определенным ТП АТС фильтрам. Критериями фильтра могут быть номера "А\"В". или их части (например направления), длительности занятия и разговора, штативы ИШК или отдельные ИШК, некоторые ошибки в ПС, параметры шлейфа и напряжение на проводе "В". Одновременное выполнение всех критериев в ПС, вызывает регистрацию этого процесса в журнале и по желанию персонала может включить сигнализацию.

подробный учёт всех исходящих соединений по каждому таксофону (учёт односторонних абонентов).

статистическую обработку базы данных по таксофонам в целом, - потребительская группа, обслуживающая таксофоны.

Одновременное выполнение всех критериев в ПС вызывает регистрацию этого процесса в журнале, и по желанию персонала может включить сигнализацию. Аппаратура предназначена для контроля в реальном режиме времени всех ПС на таксофонах (включая борьбу со злоумышленниками) и предупреждения ТП о возникновении конкретной ситуации. Например, после определения соответствующего фильтра - зарегистрирован длительный разговор, набран определенный номер "В", активизировался конкретный таксофон, возникло большое напряжение на проводе "В" конкретного или любого таксофона и т.п..

Контроль и управление параметрами на сети осуществляются по средствам передачи в линию всевозможных сигналов. Телефонная сигнализация - совокупность электрических сигналов, используемых на сети для управления установлением соединения, называется системой телефонной сигнализации. Телефонной сигнализации посвящены Рекомендации МСЭ-Т серии Q.

В систему телефонной сигнализации обычно входят следующие виды сигналов.

Линейные сигналы отмечают основные этапы установления соединения (занятие, отбой, разъединение и др.).

Сигналы управления передаются между УУ коммутационных узлов и станций и между УУ и ТА абонента. Основные сигналы управления - сигналы наборы номера, так называемая адресная информация. В ряде систем также передаются сигналы о категории вызова, запроса аппаратуры автоматического определения номера (АОН) вызывающего абонента при междугородной связи, виде устанавливаемых соединений, способе передачи управляющей информации и т.д.

Информационные акустические сигналы передаются от АТС к ТА и служат для информирования абонента о состоянии устанавливаемого соединения. К ним относятся:

Ответ станции;

Занято;

Посылка вызова;

Контроль посылки вызова.

В АТС с электронными УУ может передаваться сигнал предупреждения о междугородном вызове.

Состав сигналов системы сигнализации зависит от типа используемого коммутационного оборудования, типа используемых систем передачи, структуры сети и т.п.

Различают следующие основные типы систем сигнализации:

системы абонентской сигнализации, которые определяют порядок обмена сигналами между абонентской установкой (телефонным аппаратом, факсом и т.п.) и АТС;

системы межстанционной сигнализации, которые определяют порядок обмена сигналами между станциями. Для местных, внутризоновых, междугородных и международных сетей используются различные системы межстанционной сигнализации.

Системы абонентской сигнализации

Как известно, оконечные абонентские установки телефонии (телефонные аппараты - ТА) подключаются к АТС с помощью двухпроводной абонентской линии. Отдельных проводов для целей сигнализации не предусматривается по экономическим соображениям. АЛ используется для передачи и речевых сигналов и сигнализации.

Задача Сигнализация - предназначена для регистрации сигналов от всех задач системы и управления цепями сигнализации и включает световую и звуковую сигнализации следующих типов:

авария - означает наличие проблем, связанных с функционированием системы. Например, нет начислений, связи с модулем ЛПУС - 5Ц, проблемы с базой данных и т.п.

фильтры - означает наличие в данный момент времени хотя бы одного процесса соединении на АТС, удовлетворяющего критериям любого фильтра, запрограммированного на включение сигнализации.

АТС - любая из задач системы зафиксировала проблемы в работе оборудования АТС. Например, задача АПУС обнаружила большой поток ошибок AОH, много “зависших” ИШК, отсутствие начислений по какому либо информационному каналу, задача УЛК обнаружила большой поток не прохождений и т.п.

Работа - мигающий зеленый сигнал на сервере означает работоспособное состояние ядра системы.

Нагрузка - индицирует высокую степень загрузки сервера в результате сложной обработки или выборки из базы данных - носит чисто информационный характер. Выключает световую и звуковую сигнализацию автоматически, если исчезает причина возникновения сигнализации, либо «о команде оператора, либо по истечении времени актуальности индицирует текущее состояние сигнализации - предназначена отображения конкретных причин активизации сигнализации актуальных на данный момент, регистрирует сигналы от всех задач в журнале - предназначена для протоколировании событии не только вызывающих активизацию сигнализации, но и служебного и диагностического характера. Информация в журнале систематизирована по типам сообщений и предназначена для персонала АТС и администратора системы[4].

.2 Базы данных сельских сетей связи

Одним из основных преимуществ реляционного подхода к организации баз данных (БД) является то, что пользователи реляционных БД получают возможность эффективной работы в терминах простых и наглядных понятий таблиц, их строк и столбцов без потребности знания реальной организации данных во внешней памяти. Реляционная модель данных, содержащая набор четких предписаний к базовой организации любой реляционной системы управления базами данных (СУБД), позволяет пользователям работать в ненавигационной манере, т.е. для выборки информации из БД человек должен всего лишь указать список интересующих его таблиц и те условия, которым должны удовлетворять выбираемые данные. СУБД скрывает от пользователя выполняемые ей последовательные просмотры таблиц, выполняя их наиболее эффективным образом. Основная особенность реляционных систем состоит в том, что результатом выполнения любого запроса к таблицам БД является также таблица, которую можно сохранить в БД и/или по отношению к которой можно выполнять новые запросы.

Очень важным требованием к реляционным СУБД является наличие мощного и в тоже время простого языка, позволяющего выполнять все необходимые пользователям операции. В последние годы таким повсеместно принятым языком стал язык реляционных БД SQL StructuredQueryLanguage). Следует отметить, что к достоинствам языка SQL относится наличие международных стандартов. Первый международный стандарт был принят в 1989 г., и соответствующая версия языка называется SQL-89. Этот стандарт поддерживается практически во всех современных коммерческих реляционных СУБД.

Название языка SQL (StructuredQueryLanguage - структурированный язык запросов) только частично отражает его суть. Конечно, язык всегда был главным образом ориентирован на удобную и понятную пользователям формулировку запросов к реляционной БД, но на самом деле с самого начала задумывался как полный язык БД. Под этим мы понимаем то, что (по крайней мере, теоретически) знание SQL полностью достаточно для выполнения любых осмысленных действий с базой данных, управляемой SQL-ориентированной СУБД. Помимо операторов формулирования запросов и манипулирования БД язык содержит:

·              операторы для определения ограничений целостности и триггеров;

·              средства определения представлений БД;

·              средства авторизации доступа к отношениям и их полям;

·              средства управления транзакциями.

·

5.2.1 Языки модулей

Современная жизнь немыслима без эффективного управления. Важной категорией являются системы обработки информации, от которых во многом зависит эффективность работы любого предприятия ли учреждения. Такая система должна· обеспечивать получение общих и или детализированных отчетов по итогам работы;

· позволять легко определять тенденции изменения важнейших показателей;

· обеспечивать получение информации, критической по времени, без существенных задержек;

· выполнять точный и полный анализ данных.

Современные СУБД в основном являются приложениями Windows, так как данная среда позволяет более полно использовать возможности персональной ЭВМ, нежели среда DOS.

Среди наиболее ярких представителей систем управления базами данных можно отметить: Lotus Approach, Microsoft Access, Borland dBase, Borland Paradox, Microsoft Visual FoxPro, Microsoft Visual Basic, а также баз данных Microsoft SQL Server и Oracle, используемые в приложениях, построенных по технологии «клиент-сервер». Фактически, у любой современной СУБД существует аналог, выпускаемый другой компанией, имеющий аналогичную область применения и возможности, любое приложение способно работать со многими форматами представления данных, осуществлять экспорт и импорт данных благодаря наличию большого числа конвертеров. Общепринятыми, также, являются технологи, позволяющие использовать возможности других приложений, например, текстовых процессоров, пакетов построения графиков и т.п., и встроенные версии языков высокого уровня (чаще диалекты SQL и/или VBA) и средства визуального программирования интерфейсов разрабатываемых приложений. Поэтому уже не имеет существенного значения на каком языке и на основе какого пакета написано конкретное приложение, и какой формат данных в нем используется. Более того, стандартом «де-факто» стала «быстрая разработка приложений» или RAD (от английского Rapid Application Development), основанная на широко декларируемом в литературе «открытом подходе», то есть необходимость и возможность использования различных прикладных программ и технологий для разработки более гибких и мощных систем обработки данных. Поэтому в одном ряду с «классическими» СУБД все чаще упоминаются языки программирования Visual Basic 4.0 и Visual C++, которые позволяют быстро создавать необходимые компоненты приложений, критичные по скорости работы, которые трудно, а иногда невозможно разработать средствами «классических» СУБД. Современный подход к управлению базами данных подразумевает также широкое использование технологии «клиент-сервер».

Таким образом, на сегодняшний день разработчик не связан рамками какого-либо конкретного пакета, а в зависимости от поставленной задачи может использовать самые разные приложения. Поэтому, более важным представляется общее направление развития СУБД и других средств разработки приложений в настоящее время.

Обзор и сравнительная характеристика программного обеспечения, используемого при создании СУБД.

Рассмотрим более подробно программные продукты компании Microsoft, а именно Visual FoxPro 3.0, Visual Basic 4.0, Visual С++, Access 7.0, SQL Server 6.5. Наиболее интересной чертой этих пакетов являются их большие возможности интеграции, совместной работы и использования данных, так как данные пакеты являются продуктами одного производителя, а также используют сходные технологии обмена данными.FoxPro отличается высокой скоростью, имеет встроенный объектно-ориентированный язык программирования с использованием xBase и SQL, диалекты которых встроены во многие СУБД. Имеет высокий уровень объектной модели. При использовании в вычислительных сетях обеспечивает как монопольный, так и раздельный доступ пользователей к данным. Применяется для приложений масштаба предприятия для работы на различных платформах: Windows 3.x, Windows 95, Macintosh... Минимальные ресурсы ПК: для Visual FoxPro версии 3.0 процессор 468DX, Windows 3.1, 95, NT, объем оперативной памяти 8 (12) Мб, занимаемый объем на ЖМД 15-80 Мб, а для Visual FoxPro версии 5.0 (выпущена в 1997 году) Windows 95 или NT, 486 с тактовой частотой 50 МГц, 10 Мб ОЗУ, от 15 до 240 Мб на ЖМД.входит в состав самого популярного пакета Microsoft Office. Основные преимущества: знаком многим конечным пользователям и обладает высокой устойчивостью данных, прост в освоении, может использоваться непрофессиональным программистом, позволяет готовить отчеты из баз данных различных форматов. Предназначен для создания отчетов произвольной формы на основании различных данных и разработки некоммерческих приложений. Минимальные ресурсы ПК: процессор 468DX, Windows 3.1, 95, NT, объем оперативной памяти 12 (16) Мб, занимаемый объем на ЖМД 10-40 Мб.Basic это универсальный объектно-ориентированный язык программирования, диалекты которого встроены в Access, Visual FoxPro. Преимущества: универсальность, возможность создания компонентов OLE, невысокие требования к аппаратным ресурсам ЭВМ. Применяется для создания приложений средней мощности, не связанных с большой интенсивностью обработки данных, разработки компонентов OLE, интеграция компонентов Microsoft Office. Минимальные ресурсы ПК: процессор 368DX, Windows 3.1, 95, NT, объем оперативной памяти 6 (16) Мб, занимаемый объем на ЖМД 8-36 Мб.C++ наиболее мощный объектно-ориентированный язык программирования, обладает неограниченной функциональностью. Предназначен для создания компонентов приложений для выполнения операций, критичных по скорости.Server сервер баз данных, реализует подход «клиент-сервер» и взаимодействует с указанными пакетами. Главные достоинства: высоая степень защиты данных, мощные средства для обработки данных, высокая производительность. Область применения: хранение больших объемов данных, хранение высокоценных данных или данных, требующих соблюдения режима секретности. Минимальные ресурсы ПК: процессор 468DX-33МГц, Windows NT, объем оперативной памяти 16 (32) Мб, занимаемый объем на ЖМД 80 Мб.

Указанные программные продукты имеют возможности визуального проектирования интерфейса пользователя, то есть разработчик из готовых фрагментов создает элементы интерфейса, программирует только их изменения в ответ на какие-либо события.

Одной из задач, решаемых, в проекте является задача автоматизации работы персонала, отвечающего за работу станционного участка или отдельной АТС. Таким образом необходимо разработать “АРМ оператора-инженера АТС” предназначенный для повышения производительности труда работников предприятия.

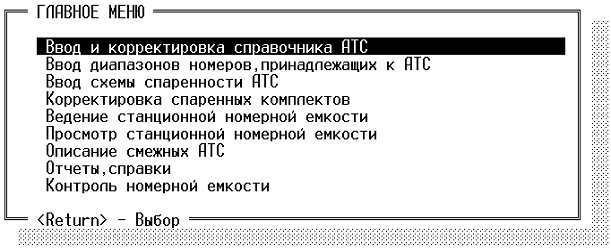

В этом АРМе с помощью главного меню, которое выглядит следующим образом,

должны быть реализованы следующие функции:

1 ведение станционной номерной емкости: под этим понимается занесение в соответствующие БД (ATS, PHONE_DIAP, FREE_PH)

* типа телефона (телефон, таксофон, НЦС);

* диапазона номеров;

* вида подключения (отдельный, спаренный);

* состояния (свободный, проверочный, бронированный, неисправный, служебный, эксплуатационный запас);

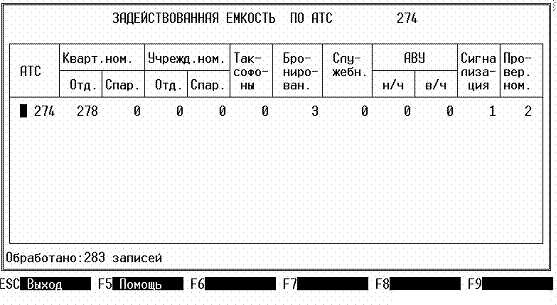

2 получение отчета о задействованной емкости:

* количество задействованных отдельных номеров для квартирных абонентов;

* количество задействованных спаренных номеров для квартирных абонентов;

* количество задействованных отдельных номеров для учреждений;

* количество задействованных спаренных номеров для учреждений;

* количество задействованных таксофонных номеров;

* количество задействованных номеров с сигнализацией;

* количество номеров, бронированных цехом;

* количество служебных номеров;

* количество проверочных номеров;

* количество номеров с АВУ н/ч;

* количество номеров с АВУ в/ч;

Здесь используются БД: A1, A16.

3 получение отчета о свободной емкости:

* количество свободных и забронированных отдельных телефонов;

* количество свободных и забронированных спаренных комплектов;

* количество спаренных телефонов для которых одно плечо занято;

* количество свободных и забронированных спаренных телефонов;

* количество свободных и забронированных спаренных таксофонов;

* количество свободных и забронированных НЦС;

* количество свободных и забронированных абонентских линий;

Здесь используются БД: ATS, PHONE_DIAP, ATS_SP, ATS_SP_NSTD, PHONE_SP, FREE_PH.

4 ведение справочников АТС:

Используются БД ATS, S00, S01.

* Код АТС;

* Вид АТС;

* Код опорной АТС;

* Наименование;

* Емкость;

* Вид спаренности;

* Емкость;

* Вид спаренности;

* Количество цифр в номере для телефонов;

* Количество цифр в номере для таксофонов;

* Количество проверочных номеров;

* Количество таксофонных номеров;

* Дата взятия станции под АПУС;

* Код АТС, с которой заведен мультиплексор;

* Емкость мультиплексора.

.2.2 Концептуальная модель системы

Для работы с “АРМ-ом оператора-инженера АТС” необходимо использовать базы данных, приведенные в таблице 5.1.

Таблица 5.1

Использование конкретных БД конкретными формами приведено в таблице 5.2.

Таблица 5.2

Под различными бумажными документами понимаются документы, используемые на АТС, но постепенно исчезающие в связи с автоматизацией процесса (журналы по АТС, журналы по записи нарядов, журналы таксофонов, абонентские книги и др.), и наряды на установку телефона, наряды о выключение абонентов по АТС и т. д.

Внутримашинные ИБ

Все используемые БД связанны между собой, и описание всех связей было бы слишком громоздким. Поэтому, для наглядности можно привести небольшой пример из которого будет видно каким образом идет обращение к необходимым БД и как осуществляется поиск необходимых данных.Рассмотрим операцию получения отчета о задействованной номерной емкости:

Для получения отчета вводится код АТС.

Сведения об отдельных и спаренных телефонах выбираются из БД А1 поля «Категория телефона». Информация о принадлежности номера к квартире или учреждению берется также из А1 но по полю «Код абонента / предприятия». Количество задействованных таксофонов выбирается из А16 «Номер абонентской линии». По полю «Признак номера» из А1 берется число бронированных номеров. Количество служебных - из А1 «Код признака начисления». Вид спаренности по АВУ также находится в А1 в поле «Признак вечернего телефона». Тут же и сигнализация. Проверочные номера - А1 «Категория телефона».

Структура БД А1

Таблица 5.3.

Структура БД А16

Таблица 5.4.

Таким образом видно что A1 и A16 связаны по полю «Телефон» и «Код оператора».

Поэтому полю связаны фактически все БД, используемые в АРМе.

.2.3 Выбор инструментального средства

При выборе СУБД, которая может быть признана пригодной для использования в такой исключительно важной отрасли народного хозяйства, как связь, необходимо учитывать следующие факторы:

·   - выполнение запросов в режиме реального времени;

·   - доступность информации с локальных и удаленных рабочих мест;

·   - защита от несанкционированного доступа;

·   - разделение доступа к данным по уровням привилегий;

·   - нагрузка на СУБД в терминах транзакций;

·   - простата выполнения функций повседневного администрирования;

·   - предполагаемый объем и сложность пользовательских приложений;

·   - устойчивость работы системы и сохранение целостности информации, обеспечиваемые внутренними механизмами защиты информации;

·   - протоколирование действий операторов рабочих мест при проведении операций, влияющих на информационную целостность системы или для поддержки соблюдения технологической дисциплины;

·   -возможность динамического расширения системы при ее развитии;

·   - стоимость[2].

В настоящее время на рынке СУБД для OC UNIX имеется большой выбор продуктов, значительно различающихся как по возможностям, так и по стоимости. Для современных СУБД, занимающих лидирующее положение на рынке, типичными являются поддержка реляционной модели данных, использование стандартного языка запросов SQL, построение по принципу "клиент-сервер", механизм оперативной обработки транзакций, наличие развитых средств поддержки разработки пользовательских приложений, систем генерации отчетов, построителей форм, поддержка программирования на наиболее распространенных языках высокого уровня. Основным критически важным фактором в СУБД является архитектура сервера баз данных. К архитектурам современных серверов баз данных выдвигаются четыре основных требования:

1 расширяемость;

2 производительность:

3 оперативная обработка транзакций (OLTP);

4 доступность.

Расширяемость - это способность системы увеличивать или уменьшать ресурсы системы по мере необходимости. Существуют два типа расширяемости: горизонтальная и вертикальная. Горизонтальная расширяемость обозначает способность нескольких серверов взаимодействовать друг с другом и разделять нагрузку. Вертикальная расширяемость увеличивает или уменьшает общую мощность системы, добавляя к системе новые компоненты[3].

Динамически расширяемая архитектура предназначена для высокой производительности. Высокая производительность достигается за счет параллельной архитектуры алгоритмов таких как: распараллеливание запросов, фрагментация данных или многопоточность.

Существует три области, которые определяют доступность системы базы данных:

·   - администрирование в оперативном режиме;

·   - устойчивость;

·   - архивирование в оперативном режиме .

6.Экономический расчет организации СТС Пружанского района

.1 Расчет численности работников для обслуживания проектируемой сети СТС.

Численность работников по техническому обслуживанию линейных и станционных сооружений проектируемой сети СТС определяется согласно установленным норматива численности производственного штата в зависимости от объема работ по техническому обслуживанию и техническому ремонту.

Расчет штата производится по формуле:

- норматив на обслуживание единицы оборудования в человека -часах в месяц;

п - количество оборудования; 174 - месячный фонд рабочего времени одного работника;

.06 - коэффициент, учитывающий резерв рабочих на время отпусков и болезни.

Нормативы технического обслуживания станционного оборудования, а также квалификация обслуживающего персонала и должностной оклад приведены ниже в таблице 6.1.

Таблица 6.1

.2 Составление графиков смен и графиков отпусков

Плановый фонд рабочего времени рассчитывается по календарю: пятидневная рабочая неделя с выходными днями два раза в неделю, исходя из продолжительности ежедневной работы по часовой рабочей неделе 8 часов, при сокращенной 36 - часовой 7 часов.

График работы при пятидневной рабочей неделе с двумя выходными днями, составляемые на предприятиях с учетом конкретных организационно - технически условий, должны обеспечивать соблюдении годового фонда рабочего времени.

Каждая структура подразделения составляет свой график работы.

График отпусков составляется один раз в года к конце года. Принцип составления такой - если работник только устроился, то ему предоставляется отпуск через 11 месяцев, остальные работники чередуют зимнее и летнее время.

.3 Расходы на заработную плату и отчисления в соцстрах

В расходы по труду входят расходы на содержание штата, исчисленного по нормативам. Зная состав, численность должностные оклады производственного штата, определяют фонд заработной платы за месяц и за год. При этом учитывается и выплата премий.

Помимо производственного штата в работе по обслуживанию и содержанию хозяйства СТС принимает участие административно-управленческий персонал.

От общего годового фонда зарплаты предусматриваются отчисления в органы соцстраха в размере 8,0%. Результаты расчета фонда сводятся в таблице 6.2.:

Таблица 6.2

.4 Расходы амортизационных отчислений

Эти затраты определяются исходя из засчитанной ранее стоимости оборудования и действующих норм амортизации по шлам оборудования и сооружений связи.

Таблица 6.3

.5 Расходы на материальны и запасные чисти

Расходы на материалы и запасные части определяются и укрупненным показателям исходя из объема оборудования и действующих нормативов затрат в год на единицу оборудования. Результаты приведены в таблице 6.4.:

Таблица 6.4.

6.6 Расходы на производственную электроэнергию

Величина затрат определяется исходя из потребляемой и установленной стоимости одного кВт-час. электроэнергии. Результаты расчета сведены в таблицу, где приведены также данные о потребляемой оборудованием электроэнергии в сутки:

Таблица 6.5

.7 Определение объема продукции

Общий объем продукции за год Q в денежном выражении определяется путем перемножения натуральных показателей на их цены:

где

() - абонентская плата за устройство связи;

() - цена за пользование услугами связи;

() - количество телефонных аппаратов у населения (предприятий, учреждений, организаций).

где

 - тариф одной минуты разговора;

=12 мин;

=22 мин;

= 5.0 руб/мин;

 = 8.5 руб/мин;

 = 5.0*12*30=1800;

 = 8.5*12*30=3060;

=28000 руб; =40000 руб.

=7000; =3000.

Q=(28*7000+40*3000+1.8*7000+3.06*3000)*12=4 053 360 000 руб.

.7.1 Расчёт технико-экономических показателей

Для расчёта технико-экономических показателей спроектированной сети СТС необходимо определить структуру капиталовложения и эксплуатационные затраты. Результаты сведены в таблицу 6.6.:

Таблица 6.6.

Основными технико-экономическими показателями эффективности сети СТС является себестоимость 100 руб. объёма продукции, коэффициент экономической эффективности капиталовложения, т.к. они в определённой мере являются интегральными показателями, характеризующими конечные результаты производственной деятельности проектируемой СТС.

Прибыль П (балансная) рассчитывается как разность между собственными доходами Q и эксплуатационными затратами Э:

П =4 053 360 000 - 3 462 334 960 = 591 025 040 руб.

Ниже приведена в таблицу 6.7. структура эксплуатационных расходов:

Таблица 6.7

Себестоимость 100 руб. продукции определяется делением общей суммы эксплуатационных расходов на объем продукции за год по формуле:

C=(Э/Q)*100

С=(3462334960/4053360000)* 100=85,4

Из анализа структуры себестоимости, вытекает, что основной статьей затрат является затраты на амортизационные отчисления, и на расходы по труду. Прибыль составляет 14,5% от общего объёма продукции за год.

Для того, чтобы повысить ещё больше рентабельность СТС, т. к. основные затраты амортизационные затраты идут на кабельные линии, в масштабах всей отрасли связи целесообразно вести финансирование по созданию принципиально новых способов подключения абонентов к АТС, например в сельской местности применять средства радиодоступа абонентов СТС к АТС. На рентабельность сети в целом влияет состояние экономики республики. Из структуры доходов видно, что основная прибыль, получается от учреждений и организаций. Прибыль от предоставления услуг связи населению в несколько раз меньше.

Уменьшение абонентской платы или тарифа за одну минуту разговора в данных экономических условиях нецелесообразно, т. к. такие меры могут привести к уменьшению объема прибыли.

Заключение

связь сеть сельский

В ходе курсового проекта было рассчитана и спроектирована сеть зоновой связи для Пружанского района. Сеть была спроектирована по радиально - узловому способу.

В первом разделе были рассмотрены общие принципы построения сельских сетей связи, её архитектура.

Следующие разделы рассматривают характеристику района проектирования, в итоге чего необходимо было выбрать соответствующую аппаратуру связи для сети и тип используемого кабеля. Также были рассмотрены процессы автоматизации на сети управления, характеристика системы АСУ связи.

Заключительная часть курсового проекта предполагала экономический расчет и расчет рентабельности моей сети связи. В экономический расчет вошли пункты расчета общей дохода предприятия и расчет налогов действующих на территории республики Беларусь. Для работы всего оборудования необходим персонал который обслуживал бы все оборудование и кабельное хозяйство. Для этого был сделан соответствующий расчет который показал сколько необходимо работников. Также был произведён расчёт технико - экономических показателей, исходя из которых была определена годовая прибыль построенной сети связи и сделаны соответствующие выводы о повышении рентабельности сети Пружанского района.

Литература

. Организация связи в Республике Беларусь: курс “Организация и управление предприятиями и сетями связи и основы менеджмента”/ О. А.

Хацкевич. - Мн. : БГУИР, 2006.

1. Дейт К. Введение в системы баз данных. - М.: Наука, 1980.

2. Наумова А.Н. Системы управления базами данных и знаний. - М.: Финансы и статистика, 1991.

3.      Иванов В.И. Цифровые и аналоговые системы передачи.- М.:Горячая линия - Телеком, 2003.

.        Интернет ресурсы.
