Определение номера абонента в телефонной сети и его вычисление в десятичной системе
Содержание
1. Задание №1
. Задание №2
. Задание №3
. Задание №4
. Задание №5
1. Задание № 1
По списочному номеру абонента (100001) определить данный номер в
станционном логическом виде по файлу 63Н и вычислить его в десятичной системе.
Измерим абонентскую линию набором директивы:
PLM : SUB = 100001,
Для вывода данных о нумерации абонента набираем директиву:
SIO : SUB = 100001
Считывание данных файла №63(соответствие номеров и записей в файле № 63)
записанные в данные в шестнадцатеричной системе (данные приведены в распечатке
по тех.эксплуатации)
FILE N:O 0063=POSNUM RECORD N:O 0000
00 16 00 00 17 00 00 18 00 00 19 00 00 1A 00
1B 00 00 1C 00 00 1D 00 00 1E 00 00 1F 00 00
00 00 21 00 00 22 00 00 23 00 00 24 00 00 25
00 26 00 00 27 00 00 28 00 00 29 00 00 2A 00
2B 00 00 2C 00 00 2D 00 00 2E 00 00 2F 00 00
00 00 31 00 00 32 00 00 33 00 00 34 00 00 35
00 36 00 00 37 00 00 38 00 00 39 00 00 3A 00
3B 00 00 3C 00 00 3D 00 00 3E 00 00 3F 00 01
00 01 01 00 01 02 00 01 03 00 01 04 00 01 05
01 06 00 01 07 00 01 08 00 01 09 00 01 0A 00
0B 00 01 0C 00 01 0D 00 01 0E 00 01 0F 00 01
00 01 11 00 01 12 00 01 13 00 01 14 00 01 15
01 16 00 01 17 00 01 18 00 01 19 00 01 1A 00
1B 00 01 1C 00 01 1D 00 01 1E 00 01 1F 00 01
00 01 21 00 01 22 00 01 23 00 01 24 00 01 25
01 26 00 01 27 00 01 28 00 01 29 00 01 2A 00
2B 00 01 2C 00 01 2D 00 01 2E 00 01 2F 00 01
30 00 01 31 00 01 32 00 01 33 00 01 34 00 01 35
01 36 00 01 37 00 01 38 00 01 39
соответствует логическому номеру 00 00 17
- номер абонентской ступени
- номер абонентского модуля
- станционный номер абонента, записанный в 16-ричной системе счисления.
При переводе логического номера 00 00 17 в десятичное счисление получаем.
Для определения в десятичной форме воспользуемся следующей формулой:
ДР = 4096 х С + 64 х М + К= 4096 х 0 + 64 х 0 + 17 = 00017
Где 4096 - максимальная емкость абонентской ступени.
С - номер абонентской ступени, определенной в первом разряде логического
номера.
- емкость абонентского модуля.
М - номер абонентского модуля, определенный во втором разряде логического
номера.
К - номер комплекта, определенный в третьем разряде логического номера.
- списочный номер
00 17 - станционный логический номер
- десятичный номер.
2. Задание № 2
абонент директива считывание маршрутизация
Сделать серию из двух номеров 100001 и 100002 и прописать соответствующие
данные в файлах №№ 63, 64, 65.
Считывание данных файла № 63 (соответствие номеров и записей в файле №
63) данные в шестнадцатеричной системе (данные приведены в распечатке по тех
эксплуатации).
FILE N:O 0063=POSNUM RECORD N:O 0000
00 16 00 00 17 00 00 18 00 00 19 00 00 1A 00
1B 00 00 1C 00 00 1D 00 00 1E 00 00 1F 00 00
00 00 21 00 00 22 00 00 23 00 00 24 00 00 25
00 26 00 00 27 00 00 28 00 00 29 00 00 2A 00
2B 00 00 2C 00 00 2D 00 00 2E 00 00 2F 00 00
00 00 31 00 00 32 00 00 33 00 00 34 00 00 35
00 36 00 00 37 00 00 38 00 00 39 00 00 3A 00
3B 00 00 3C 00 00 3D 00 00 3E 00 00 3F 00 01
00 01 01 00 01 02 00 01 03 00 01 04 00 01 05
01 06 00 01 07 00 01 08 00 01 09 00 01 0A 00
0B 00 01 0C 00 01 0D 00 01 0E 00 01 0F 00 01
00 01 11 00 01 12 00 01 13 00 01 14 00 01 15
01 16 00 01 17 00 01 18 00 01 19 00 01 1A 00
1B 00 01 1C 00 01 1D 00 01 1E 00 01 1F 00 01
00 01 21 00 01 22 00 01 23 00 01 24 00 01 25
01 26 00 01 27 00 01 28 00 01 29 00 01 2A 00
2B 00 01 2C 00 01 2D 00 01 2E 00 01 2F 00 01
01 36 00 01 37 00 01 38 00 01 39
Комбинация 00 00 17 - соответствует номеру 100001
Комбинация 00 00 18 - соответствует номеру 100002
Создаем серийное включение для группы абонентов (директива SHC):
SHC:
100117 : 0 - 100001 & 1 - 100002;
Где 100001 -определяющий номер в серии;
-100001- нулевая группа абонентов в сери с номером 100001;
-100002-первая группа абонентов в серии с номером 100002.
Набираем директивы на клавиатуре компьютера и смотрим вывод отчета со
станции на экране компьютера - вывод данных по серийным включениям (данные
приведены в распечатке по тех.эксплуатации):
Директива 1.
SHO:100001; - вывести данные по серийным включениям для определяющего номера
100001.
HUNTING GROUP CALL NUMBER: SUB = 100001 LP = 00-00-17
где SUB=100001 - является списочным номером;
LP=00-00-17
- станционный номер в логическом виде
где 00 - абонентская ступень, 00- модуль, 17-
комплект).
LP =
00-00-17 DP = 00017
DP=00017
- это станционный номер в десятичной форме (между логическим и станционным
номером десятичным есть формула):
Д=4096 х Р+ 64 х М+ L, (в
соответствии с распечаткой)
где Д- десятичный станционный номер;
Р- номер ступени;
М- номер модуля;
L-
номер комплекта в логическом станционном номере.
Д=4096 х 0+ 64 х 0+ 17=17, т.е DP = 00017.
HUNTING GROUP INFORMATION
GROUP 0 (нулевая группа серийного включения)
SUBSCRIBER NUMBER POSITION NUMBER BARRING
100001
00 - 00 -17 / 00017
где 100001 - серийный номер в нулевой группе.
GROUP
1 (первая
группа серийного включения)
SUBSCRIBER NUMBER POSITION NUMBER
BARRING
100002
00 - 00 - 18 / 00018
где 100002- серийный номер в нулевой группе.
Директива 2.
Вывести данные по нумерации абонента по станционному номеру в логическом
виде (в соответствии с распечаткой):
SIO:LP = 0 - 0 - 17;
Отчет:
SUBSCRIBER
POSITION REMARK
NUMBERS = = = = = =
001 00 - 00 - 17 / 00017 GROUP CALL NUMBER
IDENTIFICATIONS IN CENTRAL MEMORY
Директива 3.
SIO:LP = 0
- 0 - 18;
Отчет:
SUBSCRIBER
POSITION REMARK
NUMBERS
NUMBERS = = = = = =
100002 00 - 00 - 18 /
00018 DEFINED TO
NUNTING GROUP 100001
Директива вывода данных файла № 63:
FILE N:O 0063=POSNUM RECORD N:O 0000
00 16 СС 09 00 00 00 18 00 00 19 00 00 1A 00
1B 00 00 1C 00 00 1D 00 00 1E 00 00 1F 00 00
00 00 21 00 00 22 00 00 23 00 00 24 00 00 25
00 26 00 00 27 00 00 28 00 00 29 00 00 2A 00
2B 00 00 2C 00 00 2D 00 00 2E 00 00 2F 00 00
00 00 31 00 00 32 00 00 33 00 00 34 00 00 35
00 36 00 00 37 00 00 38 00 00 39 00 00 3A 00
3B 00 00 3C 00 00 3D 00 00 3E 00 00 3F 00 01
00 01 01 00 01 02 00 01 03 00 01 04 00 01 05
01 06 00 01 07 00 01 08 00 01 09 00 01 0A 00
0B 00 01 0C 00 01 0D 00 01 0E 00 01 0F 00 01
00 01 11 00 01 12 00 01 13 00 01 14 00 01 15
01 16 00 01 17 00 01 18 00 01 19 00 01 1A 00
1B 00 01 1C 00 01 1D 00 01 1E 00 01 1F 00 01
00 01 21 00 01 22 00 01 23 00 01 24 00 01 25
01 26 00 01 27 00 01 28 00 01 29 00 01 2A 00
2B 00 01 2C 00 01 2D 00 01 2E 00 01 2F 00 01
30 00 01 31 00 01 32 00 01 33 00 01 34 00 01 35
01 36 00 01 37 00 01 38 00 01 39
комбинация СС-09-00 - соответствует номеру 100 001,
комбинация 00 00 18 - соответствует номеру 100002.
где FILE N:0 0063 - номер файла;
RECORD N:0 0000 - номер записи
(в соответствии с распечаткой);

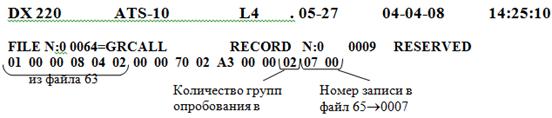

Директива вывода файла № 64, 9-й записи (запись определяется в файле №
63) (в соответствии с распечаткой):
FCD:NO=64 : 9;

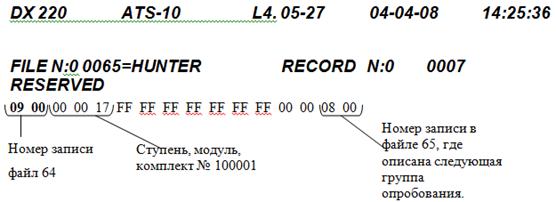

Директива вывода файла № 65, 7-й записи (в соответствии с распечаткой):
FCD:NO=65 : 7;

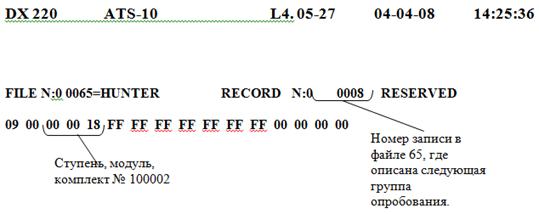

Директива вывода файла № 65, 8-й записи (в соответствии с распечаткой):
FCD:NO=65 : 8;
3. Задание №3
Вычислить связку файлов 63→69→6А
Считываем данные файла №63: FCD:NO=63:0
FILE N:O 0063=POSNUM RECORD N:O 0000
00 16 00 00 17 00 00 18 00 00 19 00 00 1A 00
1B 00 00 1C 00 00 1D 00 00 1E 00 00 1F 00 00
00 00 21 00 00 22 00 00 23 00 00 24 00 00 25
00 26 00 00 27 00 00 28 00 00 29 00 00 2A 00
2B 00 00 2C 00 00 2D 00 00 2E 00 00 2F 00 00
00 00 31 00 00 32 00 00 33 00 00 34 00 00 35
00 36 00 00 37 00 00 38 00 00 39 00 00 3A 00
3B 00 00 3C 00 00 3D 00 00 3E 00 00 3F 00 01
00 01 01 00 01 02 00 01 03 00 01 04 00 01 05
01 06 00 01 07 00 01 08 00 01 09 00 01 0A 00
0B 00 01 0C 00 01 0D 00 01 0E 00 01 0F 00 01
00 01 11 00 01 12 00 01 13 00 01 14 00 01 15
01 16 00 01 17 00 01 18 00 01 19 00 01 1A 00
1B 00 01 1C 00 01 1D 00 01 1E 00 01 1F 00 01
00 01 21 00 01 22 00 01 23 00 01 24 00 01 25
01 26 00 01 27 00 01 28 00 01 29 00 01 2A 00
2B 00 01 2C 00 01 2D 00 01 2E 00 01 2F 00 01
30 00 01 31 00 01 32 00 01 33 00 01 34 00 01 35
01 36 00 01 37 00 01 38 00 01 39
Номеру 100001 соответствует 00-00-17, где:
-номер абонентской ступени; 00-номер абонентского модуля;
-станционный номер абонента, записанный в 16-ой системе.
Для считывания данных файла 69 нам понадобится номер ступени, (номер
записи Ф69 определяется номером записи ступени) в данном случае это-00.
Считываем данные файла №69:FCD:NO=69:0;
FILE N:0 0069=SBDINO RECORD N:0 0000
40 00 00 40 40 00 40 80 00 40 C0 00
где:
-колличество абонентов в модуле;
-номер записи файла 6А для 0-го абонента 0-го модуля;
0040-номер записи файла 6А для 0-го абонента 1-го модуля;
- номер записи файла 6А для 0-го абонента 2-го модуля;
С0- номер записи файла 6А для 0-го абонента 3-го модуля;
+17=0017-номер записи файла 6А для нашего абонента 100001
Считываем данные файла №6А:FCD:NO=6A:17;
FILEN:0 006A=SBCDAT RECORD N:00017
01 00 D0 00 10 00 00 00 12 01 17
4. Задание
№4

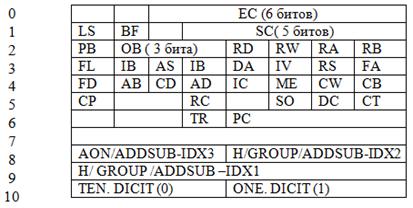

Выполнить анализ файла 6А для всех ДВО для своего варианта (100001).
Считываем данные файла №6А;
FCD:NO=6A:
- внешняя категория абонента (6 бит)
LS -
абонентская линия отключена ( =1)
BF -
наполнение копилки таксофона
SC -
категория абонентов
PB -
право на тастатурный набор
OB -
категория ограничения исходящей связи
RW -
право активизировать услугу «уведомление о поступлении нового вызова»
RA -
право разрешать переадресацию
IB -
категория ограничения входящей связи
DA-
разрешение на переадресацию
IV -
запрет вмешательства
FD -
прямая связь
AB -
сокращенный набор номера
СD - переадресация
IC -
наведение справки во время разговора или конференц-связь 3-х абонентов
ME -
член серийного включения
CP -
категория переполюсовки и пер. тариф. импульсов
RC -
повторный вызов регистра (уведомление о поступлении нового вызова)
SO-
наблюдение за линией в целях ТО
DC -
подробный учет стоимости
CT -
улавливание злонамеренного вызова (определение номера входящего абонента)
TR -
тональный вызов
AON -
категорий АОН (4 бита)
NGROUP
(1,5байта) - адрес записи в файл 4F, если у абонента нет дополнительных услуг (AD=0). В противном случае, т.е. если AD=1, эти 2 байта в виде слова содержат номер записи в ф. 72.
TEN, ONE DIGIT - цифры десятков и единиц списочного номера.
5. Задание №5
Написать директивы организации входящей и исходящей связи, написать
данные файлов маршрутизации, выполнить анализ входящего соединения к номеру,
согласно варианта написать данные файлов.(в 14)
Создание исходящей связи к АТСЭ-36
Последовательность организации исходящей связи
определяется:- создание пучка;
создание направления;
создание анализа в деревьях.
Согласно алгоритму "Создание пучка"
директивы выполняются в следующем порядке:
Проверка всех блоков:
: ALL;
Запрос характеристик всех внешних коммутируемых пучков
АТС:
;
Ответ: вывод всех внешних коммутируемых пучков.
Выбираем номер свободного пучка: CGR=27.
Создание пучка:
RCC: CGR=27, NCGR=3С36А, LS=ORG12,=OUT: CRCT=75-8&&-15&-17&&-31&
Ответ: создание удалось.
Запрос характеристик исходящего направления:
;
Ответ: вывод всех исходящий направлений.
Выбор номера свободного направления: ROU=332.
Создание исходящего направления для данного пучка::
ROU=332, OUTR=OСС01, STP=1, NCGR=3С36А; Ответ: создание удалось.
Создание анализа набора номера: для дерева
TREE=32.
RDC: DIG=36, TREE=32: ROU=332,
CT=NGC, SP=6, NL=6: CP=OE, MCZ=20;
Ответ: создание удалось.
Создание входящей связи от АТСЭ-36.
Создание входящего пучка:
RCC: CGR=27, NCGR=3С36А, DIG=IN, INR=ISС02, TREE=46,
CRCT=75-l&&-7&
Ответ: создание удалось.
Установка линий пучка в рабочее состояние:
СЕС: CRCT=75-l&&-7&WO;
Анализ данных на примере установления соединений
Для вывода ЗОН файла необходимо набрать следующие
директивы:
FCD:NO=30:4В&;
FILE N:0 0030=TSLCGR RECORD
N:0 0004B
FOOB 1B01 1B02 1B03 1B04 1B05 1B06
1B07
B 01 1B 02 1B03 1B04 1B05 1B 06 1B07
1B08OB 1B09 1BOA 1BOB 1BОС 1BOD 1BOE 1BOF
B10 1B11 1B12 1B13 1B14 1B15 1B16
1B17
B - номер входящего пучка
1B -
номер исходящего пучка
Рассмотрим входящие соединение к номеру 100001.
Входящее соединение можно проследить по файлам:
ЗОН=>60Н=>61H=>62Н=>63Н
Для вывода 60Н файла необходимо набирать следующую
директиву:
FCD:NO=60: 1B
1B - номер пучка
FILE N:0 0060=TSLCGR RECORD N:0
OO1B
81 10 2Е 01 00 00 00 00 000 00 АО 00 00 00 00 00
8=>1000 - входящий пучок
- приоритет: 1 - важный
- DBA=1, после первой цифры начинается анализ
Е - номер дерева анализа =>(2Е)16=> (46)10->
запись в файл 61Н
01- номер входящей регистровой сигнализации.
Для вывода 61Н файла необходимо набрать следующую
директиву:
:NO=61 :2Е;
Е - номер дерева анализа
FILE N:0 0061-DGANAT RECORD N:0
002Е RESERVED
D621 2222 3822 8100 Fl 00 3400 4900 0000
00 69 01 00 00 00 00 00 00 00 00 00 00 00 00
«2» - говорит о том, что необходима следующая цифра
для анализа
-D6 - номер записи в файл 61Н.
Для вывода 61Н файла необходимо набрать следующую
директиву:
:NO=61 : 1D6;
D6 - номер записи из предыдущего 61Н файла (анализ
второй цифры)
FILE N:0 0061-DGANAT RECORD N:0
01D6 RESERVED
D831 0000 0047 0000 00 DC 3147 0047 0047 0047
00 D7 31 00 00 00 00 00 00 00 00 00 00 00 00
«О» соответствует D7-31=>31D7:
- говорит о том, что необходима следующая цифра для
анализа
- D7 - номер записи в файл 61Н (анализ 3 цифры).
Для вывода 61Н файла необходимо набрать следующую
директиву:
:NO=61 : 1D7;
D7 - номер записи из предыдущего 61Н файла
FILE N:0 0061=DGANAT RECORD N:0
01D7 RESERVED
1D 00 20 00 21 00 99 00 00 00 29 42 43 00 43 00
00 1A 00 00 00 00 00 00 00 00 00 00 00 00 00
«0» соответствует 1А-00=>00-1А: -> файлы Н.
- говорит о том, что анализ происходит по трем цифрам:
100
-1А - путь назначения в файле 62Н
Для вывода 62Н файла необходимо набрать следующую
директиву:
: N0=62 : 1А
А - номер записи из 61Н файла
FILE N:0 0062=CMORGR RECORD N:0
001А RESERVED
00 00 00 00 01 20 01 00 01 66 00 00 00 00 00 00
06 00 00 00 00 00 00 00 00 00 00 00 00 00 00
=> вызов в тысячную группу
- номер записи в файл 63Н
6 - SP точка захвата
- длина номера.
Для вывода 63Н файла необходимо набрать следующую
директиву:
: N0=63: 0001
- номер записи из файла 62Н ((01)16=>(1)10 - номер
сотенной группы).
FILE N:O 0063=POSNUM RECORD N:O 0000
00 16 00 00 17 00 00 18 00 00 19 00 00 1A 00
1B 00 00 1C 00 00 1D 00 00 1E 00 00 1F 00 00
00 00 21 00 00 22 00 00 23 00 00 24 00 00 25
00 26 00 00 27 00 00 28 00 00 29 00 00 2A 00
2B 00 00 2C 00 00 2D 00 00 2E 00 00 2F 00 00
00 00 31 00 00 32 00 00 33 00 00 34 00 00 35
00 36 00 00 37 00 00 38 00 00 39 00 00 3A 00
3B 00 00 3C 00 00 3D 00 00 3E 00 00 3F 00 01
00 01 01 00 01 02 00 01 03 00 01 04 00 01 05
01 06 00 01 07 00 01 08 00 01 09 00 01 0A 00
0B 00 01 0C 00 01 0D 00 01 0E 00 01 0F 00 01
00 01 11 00 01 12 00 01 13 00 01 14 00 01 15
01 16 00 01 17 00 01 18 00 01 19 00 01 1A 00
1B 00 01 1C 00 01 1D 00 01 1E 00 01 1F 00 01
00 01 21 00 01 22 00 01 23 00 01 24 00 01 25
01 26 00 01 27 00 01 28 00 01 29 00 01 2A 00
2B 00 01 2C 00 01 2D 00 01 2E 00 01 2F 00 01
30 00 01 31 00 01 32 00 01 33 00 01 34 00 01 35
01 36 00 01 37 00 01 38 00 01 39
- номер абонентской ступени
- номер абонентского модуля
- комплект
Исходящее соединение на АТСЭ-36.
Исходящее соединение можно проследить по файлам:
ЗОН=>60Н=>61Н=>62Н=>68Н
Номер записи файла 60Н соответствует номеру исходящего
пучка, согласно данным файла ЗОН.
Для вывода 60Н файла необходимо набрать следующую
директиву:
FCD: N0=60 : 46;
46 - номер пучка.
FILE N:0 0060=CMECGR RECORD
N:0 0046
40 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
- исходящий пучок.
Анализируем цифры 36 для исходящего соединения на
АТСЭ-36. Для абонентов АТСЭ-10 анализ осуществляется в TREE-32.
Анализ номера осуществляется с помощью файла DGANAT
под номером 61Н.
Для вывода 61Н файла необходимо набрать следующую
директиву:
FCD: N0=61 : 20N:0 0061 RECORD
N:0 0020 RESERVED
00 07 00 00 00 00 00 00 00 00 00 00 00 00 00
00->0007: 0 - анализ завершен
- номер записи в файл 62Н.
После завершения анализа абонентского номера
происходит обращение к файлу CMORGR с номером файла 62Н. Каждая запись включает
в себя характеристики для группы направлений связи, которые могут при
обслуживании вызова в определенную зону телефонной сети.
FILE N:0 0062 RECORD N:0 0007
RESERVED
00 000020 02 01 3F 66 00 00
00 00 00 00 00 00 00 00 00 00 00 00
00 - заголовок:
- маршрутизация не зависит от времени суток;
- количество альтернативных путей = 0;
=0000 - тип вызова местный;
=0000 - место учета стоимости разговора - собственная
станция;
: 0 - класс приоритета обычный
=0010 - тип направления - внешнее,
F - номер записи в файл 68Н,
-точка занятия исходящей линии,
- длина номера.
При исходящей связи следует обращение к файлу OUTROU с
номером 68Н, что обеспечивает получение дополнительных сведений для направления
связи, которое было выбрано в результате выполнения процедуры маршрутизации.
Номер записи соответствует номеру исходящего направления (319-13F).
N:0 0068 RECORD N:0 013F RESERVED
0A00
- точка передачи номера в линию;
- тип регистровой сигнализации - многочастотная;
А - номер поднаправления (запись в файл 31Н);
- номер обходного направления.
