Оборудование
|
IP-адреса
|
R1
|
91.85.14.53
|
R1
|
192.168.1.3
|
File-Server
|
192.168.1.1
|
Резерв-Server
|
192.168.1.2
|
ПК (1-31)
|
192.168.1.10-192.168.1.80
|
Выбор технологии и пакета доступа к сети Интернет
Предприятие Secure имеет достаточные денежные средства для
обеспечения большой скорость доступа в Интернет, поэтому будет использоваться
следующий пакет «Аккорд-100Mbit/s» стоимостью 249 грн (TeNeT). Этот досуп в
интернет будет обеспечиваеться с помощью технологии Gigabyte Ethernet «витой
парой».
5. Рекомендации администратору по
конфигурированию GPS-трекера
Принцип работы gps трекера Xexun TK-102 основан на
использовании GSM/GPRS сети для передачи данных о местоположении, полученных
при помощи спутников системы позиционирования GPS см. рис. 5.1.
Рисунок 5.1 - Принцип работы gps трекера Xexun TK-102
Конструкция устройства см. рис. 5.2.
Рисунок 5.2 - Конструкция GPS трекера
) Разъем для зарядки устройства;
) Индикатор работы
) Кнопка «SOS»;
) Кнопка «On\Off» для включения / выключения устройства.
Комплектация устройства см. рис. 5.3.
Рисунок 5.3 - Комплектация GPS трекера
В комплект входит:
· GPS трекер;
· Блок питания с разъемами
для подключения GPS трекер и выносного зарядного устройства;
· 2 аккумулятора;
· Выносное зарядное
устройство;
· Диск с программным обеспечением;
· Инструкция по работе с
устройством;
Технические характеристики
· Размеры устройства - 65
мм х 46 мм х 17 мм
· Вес устройства - 50 грамм
· Поддерживаемые сети -
GSM/GPRS
· Частоты -
850/1800/1900Mhz или 900/1800/1900Mhz
· GPS чипсет - SIRF3 чип
· GSM/GPRS модуль - Siemens
MC55 или Siemens MC56
· Чуствительность GPS -
-159dBm
· Точность GPS - 3-5 метра
· Время определения
координат - холодный старт - 45 с. тёплый старт - 35 с. горячий старт - 1 с.
· Автомобильная зарядка
Входящее напряжение 12-24V, выходящее - 5V
· Стационарная зарядка
Входящее напряжение 110-220V, выходящее - 5V
· Батарея заменяемый
перезаряжаемый 3.7V 800mAh Li-ion акумулятор
· Время в режиме ожидания
до 5 суток
· Температура хранения - 40
до +85 градусов цельсия
· Температура эксплуатации
-20 до 55 градусов цельсия
· Влажность 5% до 95%
Для того чтобы установить SIM-карту в gps трекер Xexun TK-102
необходимо открыть заднюю крышку трекера, снять аккумулятор и установить
SIM-карту см. рис. 5.4.
Рисунок 5.4 - Установка SIM-карты
Аккумулятор и зарядка
При первом использовании необходимо заряжать аккумулятор в
течении 8-12 часов. В дальнейшем для полной зарядки аккумулятора будет
достаточно 3-5 часов. Время работы в режиме ожидания 48 часов, при активной
работе аккумулятор разряжается быстрее.
Включение gps трекера TK-102
) Необходимо вставить аккумулятор и SIM-карту в устройство.
) GPS трекер включится автоматически после установки
SIM-карты и заряженного аккумулятора.
) В течении 10-40 секунд GPS трекер установит соединение со
спутниками GPS и GSM сетью. После этого индикатор начнёт мигать каждые 4
секунды. Если индикатор горит постоянно, то соединение ещё не установлено.
) После того, как соединение со спутниками и GSM сетью
установлено, можно продолжить настройку.
Инициализация
Перед началом настройки Xexun TK-102, необходимо пройти
инициализацию.
Необходимо отправить SMS на номер SIM-карты установленной в
трекер следующего формата:+пароль пользователя.
По умолчанию установлен пароль 123456. Если инициализация
прошла успешно, то приходит ответное сообщение от трекера «begin ok».
Смена сервисного пароля
Для смены сервисного пароля (сервисный пароль по умолчанию -
123456) необходимо отправить команду в виде:+старый пароль+пробел+новый пароль
Примечание:
) Нельзя забывать сервисный пароль. Для восстановления пароля
придётся скачивать специальное программное обеспечение.
) Необходимая длина нового пароля - 6 цифр, иначе GPS-трекер
не сможет его распознать
Настройка управляющих номеров телефона
Для управления gps трекером Xexun TK-102, получения от него
сообщений и т.д. необходимо ввести в его память телефонные номера (авторизовать
телефонные номера пользователей трекера) с которых будет производится
управление и на которые будет происходить рассылка данных и уведомленийот
трекера.
Можно авторизовать до 5 номеров
Необходимо позвонить на номер трекера 10 раз и телефонный
номер телефона будет авторизован автоматически. Добавление нового номера можно
также произвести путем посылки SMS сообщения формата:+пароль
пользователя+пробел+номер телефона
Успешная добавление номера подтверждается сообщением от
трекера:
«admin ok!». Последующие номера авторизуются посылкой SMS с
первого номера. Удалить авторизованный номер можно посылкой SMS сообщения
формата: noadmin+пароль пользователя+пробел+номер удаляемого телефона
Запрос координат по SMS
Чтобы получить SMS-сообщение с координатами от трекера,
необходимо позвонить на него с мобильного телефона, и сообщение будет
отправлено на номер звонящего. Если в памяти TK-102 уже есть авторизованные
номера, то он отправит SMS-сообщение только в том случае, если звонок
осуществляется с авторизованного номера см. рис. 5.5.

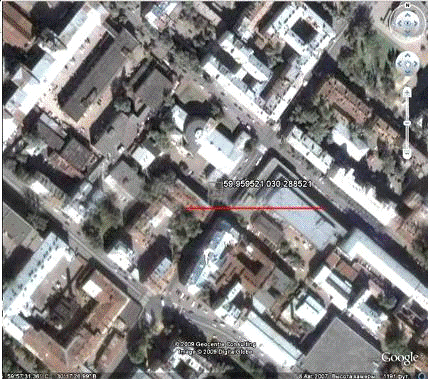

Рисунок 5.5 - Запрос координат по SMS
: - широта: - долгота- скорость
ДД/ММ/ГГ ЧЧ:ММ - дата и время- уровень заряда батареи (F -
Full полная, L-Low разряжено)- уровень сигнала (F - Full полный)- imei номер
gps трекера
Режим автоотчёта о местоположении
В этом режиме устройство рассылает СМС-сообщения со
сведениями о положении объекта на управляющий номер через заданные интервалы
времени на трекер посылается SMS формата:s005n+пароль пользователя - где 030 (3
цифры, максимальное значение=255) - интервал 30, s - секунды, m - минуты, h -
часы, 005 - количество отчетов, то есть трекер после этой команды будет
присылать 5 отчетов с интервалом в 30 секунд. Например: t015m010n123456 - 10
отчетов с интервалом 15 минут. Для программирования автоматического отчета без
ограничения количества отчетов на трекер посылается SMS формата: t030s***n+пароль
пользователя. Для прекращения автоотчета на трекер посылается сообщение
notn+пароль пользователя. Примечание: интервал между отчётами не может быть
меньше 20 секунд.
Настройка поведения трекера при входящем звонке
На входящий звонок трекер Xexun TK-102 может реагировать 2
способами:
) Отправить SMS-сообщения с координатами объекта на номер
звонящего или авторизованные номера телефонов (если он находится в режиме
трекинга)
) «Снять трубку» и позволить прослушать обстановку возле
устройства (режим прослушивания). По умолчанию установлен режим трекинга. Чтобы
активировать режим прослушивания необходимо отправить сообщение: monitor+пароль
пользователя. Для того, чтобы снова вернуться в режим трекинга отправьте
сообщение: tracker+пароль пользователя.
В режиме ограничения, так называемым «электронным забором»,
задаются координаты верхней левой и нижней правой точки участка. При включенном
режиме «электронный забор», если трекер покидает участок, ограниченный
«электронным забором», он посылает текущие координаты на управляющие телефонные
номера. Если устройство уже движется вне «огороженного» участка, то данная
функция будет неактивна. Формат команды:+пароль пользователя+пробел+широта1,
долгота1; широта2, долгота2
широта1, долгота1 - координаты крайней левой верхней точки
участка.
широта2, долгота2 - координаты крайней правого нижнего точки
участка.
Отключение «электронного забора»: nostockade+пароль
пользователя.
Контроль превышения скорости
В случае превышения скорости движения трекера выше
запрограммированной он посылает сообщение на авторизовнные номера.
Пошлите SMS на трекер следующего формата:+пароль
пользователя+пробел+предел скорости080 - для ограничения скорости 80 км/час
Для удаления функции ограничения скорости пошлите SMS
формата:+пароль пользователя. При превышении скорости трекер посылает сообщение
на авторизованные номера следующего вида: speed+предел скорости!+информация о
координатах. Далее трекер будет проверять скорость через каждые 10 минут и
сигнализировать при превышении.
Уведомление о начале движения
Функция позволяет получать сигнал от трекера при начале
движения. Функция устанавливается посылкой SMS формата:+пароль пользователя.
Деактивация функции производится посылкой SMS трекеру формата: nomove+пароль
пользователя. Деактивация невозможна после начала движения. Сообщение трекера
при начале движения move!+координаты.
Кнопка SOS
При нажатии кнопки SOS в течении 3 секунд трекер посылает
сообщение о помощи с координатами на все авторизованные номера: help me +
координаты объекта. Сообщение будет посылаться каждые 3 минуты. Для остановки
необходимо с любого авторизованного номера послать ответное SMS на трекер с
командой «help me!» В ответ трекер пошлет уведомление «Help me ok!» и прекратит
посылать сообщения.
Сигнализация о низком уровне заряда батареи
Функция установлена на заводе. При разряде батареи, когда
напряжение становится менее 3.7V, трекер сообщает на авторизованные номера об
этом в следующем виде: battery+координаты. Сообщение повторяется каждые 30
минут пока батарея не будет заряжена.
Установка режима GPRS
Для перевода трекера в режим GPRS необходимо произвести
следующие настройки:
. Определить точку доступа в интернет в соответствии с
настройками сотового оператора, услугами которого необходимо пользоваться. Для
этого на трекер необходимопослать SMS с командой:+пароль
пользователя+пробел+адрес точки доступа. Для оператора сотовой связи МТС SMS
будет следущего вида: apn123456 internet.mts.ru.
Логин для точки доступа: apnuser+пароль
пользователя+пробел+APN логин.
Для оператора сотовой связи МТС SMS будет следущего вида:
apnuser123456 MTS.
. Для передачи данных от трекера на сервер, который будет
обрабатывать полученную информацию, необходимо указать IP адрес сервера и номер
порта: adminip+123456+space+IP address+space+port. Например для системы GPS
мониторинга MasterTracking, SMS будет следущего вида: adminip123456
188.40.125.149 4450. Для отказа от передачи данных в режиме GPRS пошлите SMS
формата: noadminip+пароль пользователя.
Настройка трекера
Удобнее всего настройку GPS-трекера выполнять с помощью
специальных программ, подключив прибор к компьютеру USB-кабелем из комплекта
поставки.
Установка драйвера USB-кабеля
Если ранее трекер не подключали к компьютеру, то для
выполнения настроек необходимо будет установить драйвер USB-кабеля.
Включение режима настройки в трекере
Необходимо включить трекер, подключить его к компьютеру с
помощью USB-кабеля, нажать один раз на кнопку питания (нажатие должно быть
коротким, удерживать кнопку не нужно). Вокруг кнопки SOS загорятся красные и
синие индикаторы. Теперь GPS-трекер переведен в режим настройки.
Программа настройки
Для редактирования настроек трекера служит утилита
ConfigTool.exe (может находиться на диске из комплекта поставки). Необходимо
извлечь все файлы из архива:
. Запустить утилиту ConfigTool.exe. см. рис. 5.6.

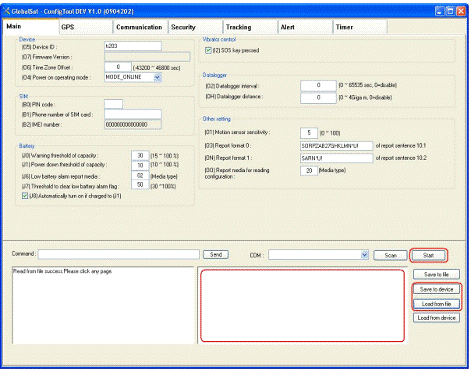

Рисунок 5.6 - Утилита ConfigTool.exe
. Если драйвера трекера установлены и трекер был подключен
правильно, в поле COM появится название виртуального порта. Если поле осталось
пустым, необходимо выполнить сканирование кнопкой Scan и / или выбрать
виртуальный порт в раскрывающемся списке.
. Далее необходимо установить связь с трекером. Для этого
необходимо нажать кнопку Start. После установления связи с трекером в правом
текстовом поле (выделено на рисунке 5.6 - Утилита ConfigTool.exe.) «побегут»
служебные данные. Данные должны «бежать» постоянно, пока есть связь с трекером.
В архиве программы ConfigTool.exe также записаны файлы
шаблонных настроек для операторов МТС, Билайн и Мегафон (в соответствующих
папках).
. Необходимо загрузить настройки из профиля в программу
кнопкой Load from file. Файлы профилей настроек находятся в архиве с утилитой
настройки.. Необходимо открыть папку с именем того сотового оператора,
SIM-карту которого необходимо использовать в трекере. Например, Beeline.. В
этой папке необходимо выбрать тот профиль, который подходит под
пользовательскую задачу. Например, MTC_10chasov.pro.
. Сразу же необходимо записать эти настройки в трекер, нажав
кнопку Save to device.
. Перед отключением трекера после завершения записи настроек
необходимо нажать кнопку Stop.
. Чтобы настройки вступили в силу, необходимо выключить, а
затем включить трекер.
6. Охрана труда
Охрана труда - это система законодательных актов,
социально-экономических, организационных, технических, гигиенических и
лечебно-профилактических мероприятий и средств, обеспечивающих безопасность,
сохранение здоровья и работоспособности человека в процессе труда.
В дипломной работе были сделаны расчеты по охране труда на примере
охранного предприятия под названием «Secure».Один ПК должен размещаться на 6 . Если потолок ниже 2,75 м, тогда
считается из расчета 1 ПК на 20 .Высота потолков - 3 м.
Высота потолков - 3 м.
= 5 ПК * 6 = 30 ;
- площадь одного помещения.= 30 * 3 (высота потолка) = 90 .- объем одного помещения.
Классификация производств на степени взрывной, взрывопожарной и
пожарной опасности:
Все предприятия делят на взрывное, взрывопожарной и пожарной
опасности на следующие категории А, Б, В, Г и Д.
Категория производства по пожарной опасности определяет требования
к конструкции и планировки дома, организации пожарной охраны и ее технической
оснащенности, режиму и эксплуатации.
Рассмотренное в данной работе помещения относится к категории Д -
это производства, в которых применяются негорючие вещества и материалы в
холодном состоянии.
Объемно-планировочное решение по размещению проектируемого
устройства.
Размеры заданного помещения следующие: длина - А = 5 м, ширина - В
= 6 м; высота - Н = 3 м.
Площадь помещений, в которых располагают видеотерминалы,
определяют в соответствии с действующими нормативными документами в расчете на
одно рабочее место, оборудованное видеотерминалом: площадь - не менее 6,0 кв.
м, объем - не менее 20,0 куб. м, с учетом максимального количества лиц, которые
одновременно работают в смене.
Энергобезопасность
Электробезопасность - система организационных и технических
мероприятий и средств, обеспечивающих защиту людей от вредного и опасного
воздействия электрического тока, электрической дуги, электромагнитного поля и
статического электричества.
Заземлением называется проводник или несколько проводников,
размещенных в земле или на земле с целью установления электрического соединения
между устройством и землей.
Назначение защитного заземления - снизить напряжение, обусловлена «замыканием на корпус» до безопасного
уровня и предупредить поражение человека электрическим током.
Защитное зануление - это также преднамеренное электрическое
соединение металлических нетоковедущих частей оборудования, но не с «землей», а
с заземленным нулевым проводом в трехфазных четырех проводных электрических
сетях.
Защита от статического электричества - это предупреждение
возникновения заряда заземлением, снижение потенциала заряда до безопасного
подбором материалов, их скоростей движения, увлажнением воздуха, нейтрализацией
заряда ионизацией воздуха и другими способами.
Все помещения подразделяются по степени опасности поражения
электрическим током на 3 класса:
а) помещение без повышенной опасности;
б) помещения с повышенной опасностью;
в) помещение особо опасные;
Защитное заземление в электрических цепях с заземленной нейтралью
не всегда может обеспечить безопасность их эксплуатации, так как аварийный ток,
который перешел на корпус в случае пробоя изоляции может не вызывать
мгновенного срабатывания плавких предохранителей через сопротивление (хотя и
незначительного) заземлителя.
Таким образом, через некоторое время корпус будет находиться под
напряжением, достаточным для поражения током человека, которая коснется тех
пор, пока его не отключат вручную. Поэтому в таких случаях применяют другой вид
защиты - зануление.
Назначение заземления нейтралы - снижение до безопасного значения
напряжения относительно земли нулевого провода и всех присоединенных к нему
корпусов при случайном замыкании фазы на землю.
При проектировании системы электроснабжения и проводя монтаж
силового оборудования и электрического освещения зданий и помещений для ПК
необходимо соблюдать требования Поэ, ПТЭ, ПУЭ и т.д. Согласно классификации пожарноопасных
и взрывоопасных зон по ПУЭ, помещения с ПК относят к классу П-IIa.
Согласно правилам устройства электроустановок (Поэ) оборудование
делится на установки с напряжением <1 кВ и> 1 кВ.
Одним из основных средств защиты от напряжения является правильно
выполненное заземление. Далее проводятся его расчеты.
Удельное сопротивление:
(Ом), где (6.1)
- Расчетный удельное сопротивление.
- Удельное сопротивление грунта.
- Климатический коэффициент, увеличивающий сезонные колебания
влажности почвы (1,2 до 2,0).
Длина вертикального заземлителя:
, где
- Расстояние между заземлителями (4 м).
- Длина заземлителя.
В черноземе от 1 до 3 м.
Система распределения заземлителей:
, где (6.2)
- глубина, на которой закапывается заземлитель (1 м).
Сопротивление одного вертикального заземлителя:
где (6.3)
- Сопротивление одного вертикального заземлителя.
= 0,035 до 0,05 (м) - диаметр трубы.
Определяем
количество вертикальных заземлителей:
- Требуемое сопротивление при U = 1000B.
где (6.4)
- количество
вертикальных заземлителей.
Сопротивление
системы:
, где (6.5)
- Сопротивление системы вертикальных
заземлителей.
- Округленное число вертикальных
заземлителей до ближайшего стандарта (6 шт.).
- Коэффициент использования вертикальных
заземлителей (0,78).
Сопротивление
соединительной полосы при размещении по контуру:
где (6.6)
где (6.7)
- Сопротивление соединительной полосы при
размещении по контуру.
- Коэффициент использования горизонтальных
заземлителей (0,55).
Общее
сопротивление всей системы:
где
(6.8)
- Общее сопротивление системы.
Пожарная
профилактика
Пожар -
неконтролируемое горение вне специального очага, которое приводит к материального
ущерба.
Пожарная
безопасность - состояние объекта, при котором с регламентируемой вероятностью
исключается возможность возникновения и развитие пожара и воздействия на людей
его опасных факторов, а также обеспечивается защита материальных ценностей.
Причинами пожаров
и взрывов на предприятии является нарушение правил и норм пожарной
безопасности, невыполнение Закона «О пожарной безопасности».
Опасными
факторами пожара и взрыва, которые могут привести к травме, отравлении, гибели
или материального ущерба открытый огонь, искры, повышенная температура,
токсичные продукты горения, дым, низкое содержание кислорода, обрушение зданий
и сооружений.
За состояние
пожарной безопасности на предприятии соответствуют ее руководители, начальники
цехов, мастера и другие руководители.
На предприятиях
существует два вида пожарной охраны: профессиональная и военизированная.
Военизированная охрана создается на объектах с повышенной опасностью. Кроме
того, на предприятиях для усиления пожарной охраны организуются добровольные
пожарные дружины и команды, добровольные пожарные общества и
пожарно-технические комиссии из числа рабочих и служащих.
При Министерстве
внутренних дел существует управления пожарной охраны (УПО) и его органы на
местах. В состав УПО входит Государственный пожарный надзор который
осуществляет:
Контроль за
состоянием пожарной безопасности:
Разрабатывает и
согласовывает противопожарные нормы и правила и контролирует их выполнение в
проектах и непосредственно
на объектах народного хозяйства.
Проводит расследование
и учет пожаров.
Организует
противопожарную профилактику.
Противопожарная
профилактика - это комплекс организационных и технических мероприятий,
направленных на осуществление безопасности людей, на предупреждение пожаров,
локализацию их распространения, а также создание условий для успешного тушения
пожара.
Вот причины, в
связи с которыми случаются пожары.
. искрение в
электрических машинах и аппаратах;
. токи короткого
замыкания и электрические перегрузки проводов, вызывает их недопустимый перегрев;
.
неудовлетворительные контакты в местах соединения проводов;
. перегрев
обмоток электрических машин и трансформаторов вследствие их перегрузки и
межвитковых коротких замыканий;
Здания и те их
части, в которых располагается ЭВМ, должны иметь не ниже II степени
огнестойкости.
Помещения для
обслуживания, ремонта и наладки ЭВМ должны относиться по пожар-взрывоопасности
к категории В по ОНТП 24-86, а по классу помещения - к П-IIа по ПУЭ.
В нежилых зданиях
применяются автоматические системы пожарной сигнализации с дымовыми, тепловыми,
газоанализаторнимы или пламенными датчиками. Тепловые датчики срабатывают по
достижению определенной температуры (обычно ~ 60° C) или по достижению
определенной скорости нарастания температуры, например, 7-8° C / мин. Пневмодатчик
срабатывает, когда из-за нагрева воздуха в помещении повышается давление газа в
запаянной трубке. Термисторний датчик генерирует сигнал, когда вследствие
повышения температуры в помещении превышается установленное значение
электроопору. Сигнализатор с газоанализаторнымы датчиками срабатывает, когда
изменяется проводимость полупроводникового элемента или температура
катализатора.
Рассчитать
количество огнетушителей
Тип данного
здания - Д, а возможный класс пожара - Е (в связи с тем, что в помещении много
компьютеров). Для данного класса пожара подходят несколько типов огнетушителей,
такие как: порошковые огнетушители, хладоновые огнетушители, углекислородные
огнетушители. Используя эти данные, а также приведенную выше таблицу, и так как
площадь помещения 30 , то для данного помещения будет
достаточно одного порошкового огнетушителя объемом 5 литров.
Производственная
санитария
Производственная
санитария - система организационных мероприятий и технических средств, предотвращающих
или уменьшающих воздействие вредных производственных факторов на работающих.
К вредным
производственным факторам относятся:• повышенные запыленность и загазованность
воздуха, повышенная или заниженная температура поверхностей техники,
оборудования и материалов
• повышенная или
заниженная температура, влажность и подвижность воздуха;• повышенный уровень
шума, вибрации, ультра-и инфразвука; повышенное напряжение в электрической
цепи, замыкание которой может произойти через тело человека; повышенный уровень
статического электричества;
• острые кромки,
заусенцы и шероховатость на поверхностях оборудования и инструментов;
• отсутствие или
недостаток естественного света; недостаточная освещенность рабочей зоны;
пониженная контрастность объектов по сравнению с фоном; прямая блесткость
(прожекторное освещение территорий производств, свет фар автотранспорта) и
отраженная блесткость (от пролитой воды и других жидкостей на поверхности
территорий производств);• повышенная пульсация светового потока;
• повышенный уровень
ультрафиолетовой и инфракрасной радиации;• химические вещества (токсичные,
раздражающие, сенсибилизирующие, канцерогенные, мутагенные, влияющие на
репродуктивную функцию человека);
В помещениях с ПК
предусмотрена возможность влажной очистки поверхностей коммуникаций и
отопительных приборов. В этих помещениях ежедневно должна проводиться влажная
уборка.
Содержание озона
в воздухе рабочей зоны не должно превышать 0,1 мг / куб. м; оксидов азота - 0,5
мг / куб. м; пыли - 4 мг / куб. г.
В холодное время года
если категория работ легкая-Иа, тогда оптимальная температура воздуха 22-24 єС,
относительная влажность 40-60% и оптимальная скорость движения воздуха 0,1 м /
с; если категория работ легкая-И, то оптимальная температура воздуха 22 - 23 є
С, относительная влажность 40-60% и оптимальная скорость движения воздуха 0,1 м
/ с.
В теплое время
года если категория работ легкая-Иа, то оптимальная температура воздуха 23-25 є С, относительная влажность 40-60% и
оптимальная скорость движения воздуха 0,1 м / с; если категория работ
легкая-Iб, то оптимальная температура воздуха 22 - 24 є С, относительная
влажность 40-60% и оптимальная скорость движения воздуха 0,2 м/с.
Что касается
уровней ионизации, для оптимального уровня количество ионов в 1 см.куб воздуха
n + = 1500-3000, n-= 3000-5000.
S = 30
м2общ. = 90 м3чел. = 170 Вт (человека) - излучаемый тепло.
чел.общ. = n * Qчел., где (6.9)
чел.общ. = 5 * 170 = 850 Вт.;
огр.общ.= V * 30 Вт; (ограждения), где
(6.10)
огр.общ.= 90 * 30 = 2700 Вт;комп. = 300
Вт (ПК).
комп.общ. = n * Qкомп., где (6.11)
комп.общ. = 5 * 300 = 1500 Вт;
осв.пр.общ. = S * nсвет., где (6.12)
осв.пр.общ. = 30 * 3 = 90 Вт, где
Qс - общее
количество тепла, поступающего в помещение.
Qс = Qчел.общ.
+ Qогр.общ. + Qкомп.общ. + Qосв.пр.общ.,
где (6.13)
с = 850 + 2700 + 1500 + 90 =5140;
Расход воздуха
при поступлении избыточного тепла определяется по формуле:
, где (6.14)
-
производительность вентиляции.- теплоемкость воздуха (1,006 кДж / кг).
- Плотность воздуха (1,2 кг/м3).tуд.уд
- Удалите тепло (22 - 28 ˚ С).tпр.пр - Тепло приточному (17 -
24 ˚ С).
Определяем
мощность электропривода вентилятора:
где (6.15)
- коэффициент
запаса (1,2).
ДP - полное
давление, развивающий вентилятором (200 Па).
зв - КПД
вентилятора (0,8).
зг - КПД привода
(0,95).
Освещение
Одним из важных
факторов для эффективной работы в помещении с ПК является система освещения,
что обеспечивает в районе плоскости рабочего стола 200 люкс. Освещение делится
на: естественное и искусственное.
Помещения с ЭВМ
должны иметь естественное и искусственное освещение в соответствии с «СНиП
II-4-79 Естественное и искусственное освещение».
Естественный свет
должен проникать через боковые светлопрорезы, ориентированные, как правило, на
север или северо-восток, и обеспечивать коэффициент естественной освещенности
(КЕО) не ниже 1,5%. Расчеты КПО проводятся согласно СнипII-4-79.
Искусственное
освещение помещения с рабочими местами, оборудованными видеотерминалами ЭВМ
общего и персонального пользования, должно быть оборудовано системой общего
равномерного освещения. В производственных и административно-общественных
помещениях, где преобладают работы с документами, допускается употреблять
систему комбинированного освещения (дополнительно к общему освещению
устанавливаются светильники местного освещения).
Общее освещение
должно быть выполнено в виде сплошных или прерывистых линий светильников,
которые размещаются сбоку от рабочих мест (преимущественно слева) параллельно
линии зрения работников. Допускается применять светильники таких классов
светораспределения: - Светильники прямого света - П; - Преимущественно прямого
света - Н; - Преимущественно отраженного света - В. При расположении
видеотерминалов ЭВМ по периметру помещения линии светильников искусственного
освещения должны размещаться локально над рабочими местами.
Для общего
освещения необходимо применять светильники с рассеивателями и зеркальными
экранными сетками или отражателями, укомплектованные высокочастотными
пускорегулованнимы аппаратами (ВЧ ПРА). Допускается применять светильники без
ВЧ ПРА только при использовании модели с техническим названием «Кососвет».
Применение светильников без рассеивателей и экранных сеток запрещается.
В качестве
источника света при искусственном освещении должны применяться, как правило,
люминесцентные лампы типа ЛБ. При оборудовании отражательного освещения в
производственных и административно-общественных помещениях могут применяться
металлогалогеновыми лампы мощностью до 250Вт. Допускается в светильниках
местного освещения применять лампы накаливания.
Яркость
светильников общего освещения в зоне углов излучения от 50 град. до 90 град.
относительно вертикали в продольной и поперечной плоскостях должна составлять
не более 200 кд/кв. м, а защитный угол светильников должен быть не более 40
град. Уровень освещенности на рабочем столе в зоне расположения документов
должен быть в границах 300 - 500 лк. В случае невозможности обеспечить данный
уровень освещенности системой общего освещения допускается применение
светильников местного освещения, но при этом не должно быть бликов на
поверхности экрана и увеличения освещенности экрана более чем до 300 лк.
Необходимо
ограничивать неравномерность распределения яркости в поле зрения лиц,
работающих с видеотерминалом, при этом отношение значений яркости рабочих
поверхностей не должно превышать 3:1, а безработных поверхностей и окружающих
предметов (стены, оборудование) - 5:1.
Расчет системы
освещения:
Расчет светового
потока:
где (6.16)
- Световой поток.- площадь помещения.
К - коэффициент
запаса (1,5).- нормированная минимальная освещенность (300 Лк).
Тип светильника
ПВЛ, следовательно, коэффициент освещения (1,1) - Z.
Для того чтобы
вычислить световой поток, необходимо вычислить высоту повеса над рабочей
поверхностью.
p = H - hp, где (6.17)
p - рабочая поверхность.- высота потолка.p
- высота рабочей поверхности (0,7 - 1,2).
ЛВЛП - тип лампи
- x = 1,5.
где (6.18)
- відстань між
центрами світильників.
где (6.19)
- Количество
светильников (округляем в большую сторону).
где (6.20)
- индекс
помещения.+ B - стороны кабинета.
Определяем
коэффициент использования светового потока при:= 50% - отражения потолка.
сc = 30% -
отражения от стен
з = 28% -
коэффициент использования светового потока.
Общая мощность
светового потока:= nNP' (Вт), где (6.21)- общая мощность
светового потока.- количество ламп в одном светильнике (1 - 2) (округляем в
большую сторону).' - мощность одной лампы (65,3 Вт).
где (6.22)
- Световой поток одной лампы (1180).
На практике
допускается отклонение реального светового потока от расчетного в пределах от
-10 до +20%.
В этом разделе
дипломной работы были произведены расчеты по охране труда. В каком была выбрана
необходимое количество и тип огнетушителей - это порошковый огнетушитель
емкостью 5 л в количестве одной штуки. Произведенный расчет количества ламп для
освещения рабочей зоны - 3 светильника ПВЛ типа с количеством ламп в каждом 1
штуки. Также были произведены расчеты по производственной санитарии где
рассчитана расход воздуха при поступлении избыточного тепла, определена
мощность электропривода вентилятора. В подразделе «Энергобезопасность»
расчетное количество вертикальных заземлителей - 4, общее сопротивление всей
системы составляет 2,473 Ом.
7. Экономические расчеты стоимости проекта
Проект «Внедрение GPS-треккера в среде охранного предприятия
под названием «Secure» является востребованным для предприятий, использующих
технологию Global Positioning System для точного определения местонахождения
обьекта и за счёт этого будет востребованным на рынке. GPS - «Global
Positioning System» - всемирная система для определения координат объекта. Под
системой подразумеваются 24 космических спутника и наземные станции слежения за
ними. Данные о местонахождении получают посредством GPS-приемников. На практике
всё просто. Радиоволны со спутников распространяются со скоростью света. GPS-приемники
синхронизированы с бортовыми часами спутника, которые идут с наносекундной
точностью. Станция делает 4 замера расстояния от объекта до спутника. Система
генерирования отображает код сигнала в приемнике, GPS-приемник сравнивает время
на Земле с временем получения кода. По школьной формуле «расстояние равно
времени, умноженному на скорость движения» тем же приемником вычисляется
расположение объекта. Всё это - за считанные секунды. И точность измерений
максимально высока, погрешность может составлять лишь несколько метров.
На базе GPS-системы созданы системы контроля перемещений
объекта или группы объектов, как в режиме реального времени, так и в виде
записи в памяти «чёрного ящика». Система спутникового мониторинга обьектов -
залог роста прибыли.
В любой компании, в составе которой есть автопарк, существуют
проблемы краж топлива, простоев, сбоев в маршрутах, «левых» рейсов.
Вышеперечисленные факторы приводят к снижению производительности, увеличению
затрат, уменьшению объемов грузоперевозок, быстрому износу техники. Как
следствие, предприятие получает большие убытки, которые в отдельных случаях
могут привести к банкротству.
Если раньше руководители закрывали на это глаза или же
пытались контролировать ситуацию с помощью тоталитарных методов управления, то
сейчас большинство из них заняты поиском решений данных проблем с наименьшим
риском для предприятия. Оптимальное решение уже довольно давно существует - это
GPS мониторинг транспорта с помощью системы спутникового наблюдения.
Эффективность данного решения достигается за счет ряда
преимуществ. GPS система мониторинга позволяет полностью контролировать
местонахождение и маршрут перемещения транспортного средства в режиме реального
времени. Если добавить к этому возможность контроля расхода топлива, подключение
датчиков контроля температуры, включение двигателя, наличие пассажиров, кнопку
тревоги и многое другое, то вы получите практически идеальный инструмент для
контроля вашего автопарка. Большинство систем мониторинга включает в себя
возможность разностороннего управления данными: формирование отчетов,
построение графиков, создание геозон, установление ограничений на скорость и
т.д.
Существует мнение, что GPS системы мониторинга могут себе
позволить только крупные организации. Действительно, совсем недавно данная
система стоила «больших денег», но, учитывая быстрые темпы научно-технического
прогресса, сегодня это может себе позволить каждая транспортная компания.
Система не уступает известным аналогам ни в функциональности, ни в надежности,
но затраты на внедрение и дальнейшее обслуживание значительно меньше.
Оборудование окупится уже в первые два-три месяца использования. Основные сферы
в которых целесообразно использование системы спутникового мониторинга
автотранспорта:
Охрана и безопасность. Контроль за местонахождением группы
мобильного реагирования, отслеживание авто в случае кражи, получения сообщения
о тревогах и т.д.;
Внутренние и международные грузоперевозки. Система GPS
контроля транспорта позволяет определить любые отклонения транспорта от заданного
маршрута;
Пассажирские перевозки, такси, скорая помощь. Благодаря
оперативным данным о местонахождении ближайших к необходимому адресу, авто
(такси или карета скорой помощи), возможно значительное улучшение качества и
скорости работы данных служб, в свою очередь повысит уровень
конкурентоспособности предприятия или даже спасти чью-то жизнь. Контроль
местонахождения, остановок, маршрута и расхода топлива позволит повысить
качество работы пассажирского транспорта и снизить расходы на его содержание;
Транспортные отделы крупных компаний. Если на предприятии
существует ряд таких проблем, как: сбои в сроках поставки товара, кража
продукции или топлива, использование транспорта по собственным потребностям, то
система спутникового мониторинга станет незаменимым помощником для
руководителей отдела;
Строительство. Система поможет вычислить продолжительность
работы спецтехники и контролировать ее использование только по рабочему
назначению;
Данной технологии каждый день находят новое применение в
различных сферах человеческой деятельности и можно с уверенностью утверждать,
что GPS система - ставка на будущее и залог успеха для всех компаний, которые
постоянно движутся вперед.
Трудоёмкость разработки КС включает разработку следующих
этапов:
технического задания - ТЗ
технического проекта - ТП
рабочего проекта - РП
презентация - ПР
Трудоёмкость разработанного проекта определяется по каждому
этапу отдельно на основании трудоёмкости аналога с учётом сложности разработки,
степени новизны и степени использования в разработке стандартных модулей на
основании формул:
Ттз= Тр*L1*Кн; (7.1)
Ттп= Тр*L2*Кн; (7.2)
Трп= Тр*L3*Кн; (7.3)
Тпр= Тр*L4*Кн; (7.4)
Где Тр - укрупненная норма времени на разработку проекта,
чел./ч, которая корректируется поправочным коэффициентом, учитывающим условия
разработки проекта.- удельный вес i-го этапа разработки;
Кн - поправочный коэффициент, учитывающий степень новизны.
Таблица 7.1 - Расчет трудоемкости разработки проекта КС
Названия
этапа работ
|
Расчет, чел.
/ час
|
1. Техническое
задание
|
Трзп=Тр*L1*Кн
|
24,65
|
|
Ткр=Nтз*0,15
|
0,3
|
|
Ткз=Nтз*0,3
|
0,6
|
2. Технический
проект
|
Тртп=Тр*L2*Кн
|
61,625
|
|
Ткр=Nтп*0,15
|
2,25
|
|
Ткз=Nтп*0,3
|
4,5
|
3. Рабочий
проект
|
Трнп=Тр*L3*Кн
|
123,25
|
|
Ткр=Nрп*0,15
|
7,5
|
|
Ткз=Nрп*0,3
|
15
|
4. Презентация
|
Трпр=Тр*L4*Кн
|
36,975
|
|
Ткр=Nпр*0,15
|
3
|
|
Ткз=Nпр*0,3
|
6
|
5.
Пояснительная записка
|
Тртп=Nпз*0,1
|
8
|
|
Ткр=Nпз*0,15
|
12
|
|
Ткз=Nпз*0,3
|
24
|
Итого затрат:
|
|
329,65
|
в т.ч. по видам
работ:
|
|
|
- на
разработку:
|
|
254,5
|
- контроль
руководителя:
|
|
25,05
|
- контроль
заказчика
|
|
50,1
|
Продолжительность разработки КС в днях определяется по
формуле:
Ткс = ∑Тij / (8 * 0,73) (7.5)
Где ∑Тij-суммарная продолжительность разработки, ч;
,0-продолжительность рабочего дня (коэффициент перевода в
рабочие дни), часов;
Тij-трудоемкость j-го вида работ по i-му этапу.
Ткс=∑Тij/(8,0*0,73)≈56 дней;
В этой таблице было определено, что на разработку проекта
понадобится 329 часов, что составляет 56 дней.
Основная заработная плата - это основная заработная плата
исполнителя, который разрабатывает данный проект с учетом его времени участия в
разработке. Расчет ведется по формуле:
Сзо=Зi*Ko*Ткс / Дм=5644 грн. (7.6)
Где Зi - среднемесячный оклад i-го исполнителя, грн (2000);
Дм - среднее количество рабочих дней в месяце (22);
Ткс - трудоемкость работ, выполняемых i-тым исполнителем,
чел.-дни (таблица 7.1.).
Ко - коэффициент учета оклада руководителей и консультантов
проекта (1,1).
Дополнительная заработная плата: учитываются все выплаты
непосредственно за дополнительную модернизацию проекта (1,1).
Расчет ведется по формуле:
Сзд=Сзо*Кд=564 грн. (7.7)
Где Кд - коэффициент отчислений на дополнительную заработную
плату (10%).
Отчисления на социальное страхование: учитываются отчисления
в бюджет социального страхования по установленной законодательством ставке
(3,5%) от основной заработной платы, то есть
Ссс=(Сзо+Сзд)*Ксс=217 грн. (7.8)
Где Ксс - коэффициент отчислений на социальное страхование
(3,5%).
Затраты, связанные с использованием вычислительной техники, определяем
по формуле:
Сэвм=tэвм*Рэвм*Цэвм*Ки*Кэ; (7.9)
Где tэвм - время использования ЭВМ для разработки КС (290),
ч;
Рэвм - мощность ПК (0,45 кВт);
Ки - поправочный коэффициент учета времени использования
ЭВМ(1);
Цэвм - цена i-того часа работы ЭВМ (0,32), грн;
Кэ - коэффициент учета энергопотерь (1,1);
Результаты расчёта материальных затрат приведена в таблице
7.2
Таблица 7.2 - Результаты расчёта материальных затрат
Наименование
материальных расходов
|
Тип, модель
|
Количество
|
Цена за един,
грн.
|
Стоимость, грн.
|
Бумага
|
Обычная
|
1
|
|
45
|
Заправка
картриджей
|
SAMSUNG ML-1660
Series
|
1
|
100
|
100
|
Электронный
носитель
|
Флешка DT101 G2
|
1
|
200
|
200
|
Расчёт материальных затрат составляет 637,8 грн., так как
много затрат ушло на заправку картриджа и интернета при создании проекта.
Далее выполним расчёт затрат связанных с реализацией проекта
разрабатываемой КС.
Расчет затрат, связанных с приобритением необходимого
аппаратного и програмного обеспечения приведен в таблице 7.3
Таблица 7.3 - Затраты на ПО и АО
Статьи
затрат
|
Кол-во, шт.
|
Цена за
един, грн.
|
Стоимость,
грн
|
PrimePC
Business G62HDW7P
|
31
|
3713
|
115103
|
Сервер HP ProLiant DL180 G6 E5620
|
2
|
15824
|
31648
|
Монитор 15.6» Philips V-line
166V3LSB/62 Black
|
33
|
660
|
21780
|
Клавиатура /
Мышь
|
33
|
73
|
2409
|
APC
Smart-UPS RT 1000VA
|
2
|
5614
|
11228
|
Xexun TK102 GPS
Трекер
|
15
|
1120
|
16800
|
Итого затрат
|
|
|
198968
|
Затраты на ПО и АО составляют 198968 грн. Большая часть
затрат: это закупка большого количества ПК, в стоимость ПК входит лицензионная
операционная система «Windows 7»; сервера, в количестве 2 штук, которые будут
играть роль файлового и резервного. Уменьшить стоимость затрат нельзя, так как
всё закупленное ПО и АО необходимо для работы охранного предприятия.
Расчет затрат, связанных с физическим построением сети
проведен в таблице 7.4
Таблица 7.4 - Материальные затраты на монтаж сети
Статьи затрат
|
Кол-во, шт.
|
Цена за един,
грн.
|
Стоимость, грн.
|
Короб
пластиковый АСКО УКРЕМ (15*10/2000 мм)
|
100
|
6,1
|
610
|
Кабель
|
800
|
2,5
|
2000
|
Коннектор
|
200
|
0,5
|
100
|
Дюбель
|
200
|
3,75
|
750
|
Шуруп
универсальный(4 мм)
|
200
|
0,2
|
40
|
Обжимочные
клещи
|
1
|
100
|
100
|
Маршрутизатор
D-Link DSR-250N
|
1
|
1107
|
1107
|
Коммутатор
D-Link DGS-1210-28
|
2
|
1673
|
3346
|
Итого
|
|
|
8053
|
Материальные затраты на монтаж сети составляют 8053 грн.
Большая часть затрат: это закупка 24-х портовых коммутаторов D-Link DGS-1210-28
в количестве 2 штук, а так же закупка кабеля в 800 метров для проведения сети.
Уменьшить затраты на монтаж сети нельзя, так как закупленное оборудование
является удобным и скоростным для работы в сети «Интернет» предприятия.
Расчет затрат на оплату труда, связанных с реализацией
проекта КС приведен в таблице 7.5
Таблица 7.5 - Расчет затрат труда и оплаты труда на
реализацию проекта
Статьи затрат
|
Количество ПК,
шт.
|
Стоимость на 1
ПК, грн.
|
Всего, грн.
|
Физический
монтаж сети
|
31
|
100,00
|
3100,00
|
Программное
конфигурирование ПК
|
31
|
100,00
|
3100,00
|
Конфигурирование
GPS трекера
|
15
|
50,00
|
750,00
|
Конфигурирование
сервера
|
2
|
150,00
|
300,00
|
Итого расходов
|
|
|
7250
|
Итоговый расчет затрат и оплаты труда на реализацию проекта
составляет 7250 грн. Большая часть затрат ушла на физический монтаж сети и
программное конфигурирование ПК, так как ПК большое количество и для них
необходимо настроить сеть. Так же затраты ушли на настройку серверов в
количестве 2 штук, которые выполняют функции: файлового, на котором хранится
вся необходимая информация, и резервного сервера. Были произведены затраты и на
конфигурирование GPS трекеров для того, чтобы был контроль за местонахождением
группы мобильного реагирования, отслеживания авто в случае кражи, получения сообщения
о тревогах и т.д.
Расчет сметной стоимости разработки и реализации проекта КС.
Расчет сметной стоимости произведен в таблице 7.6
Таблица 7.6 - Сметная стоимость КС
Наименование
статьи
|
Сметная
себестоимость, грн
|
Удельный вес, %
|
Затраты на
разработку проекта КС
|
6209,16
|
2,81%
|
Отчисления в
фонд соц. страхования
|
471,07
|
0,21%
|
Материальные
затраты на разработку КС
|
637,8
|
0,34%
|
Затраты на АО и
ПО
|
198968,00
|
89,98%
|
Материальные
затраты на реализацию КС
|
8053,00
|
3,64%
|
Затраты на
оплату труда реализации КС
|
7250,00
|
3,28%
|
Сметная
себестоимость
|
221117,96
|
100,00%
|
Сметная стоимость КС составила 221117,96 грн. В эту стоимость
вошли все необходимые затраты для реализации данного проекта. Найбольшие
затраты ушли на закупку АО и ПО. Уменьшить затраты невозможно, так как
закупленное АО и ПО необходимо для работы данного проекта.
В цену проекта КС включены все затраты связанные с
разработкой и реализацией проекта, а также установлен размер прибыли в пределах
до 5% за авторскую идею в решении относительно реализации проекта КС.
Ц=Сс+Пр, Ц=221117,96 +11055,898 = 232173,858
Где СС - затраты на разработку программной продукции (сметная
себестоимость);
Пр - нормативная прибыль, расчитываемая по формуле
Пр=Сс*Рн/100%, Пр=221117,96 *Рн/100% = 11055,898
Где Рн - норматив рентабильности, (5%);
В итоге стоимость готового проекта составила 232173,85 грн.
Стоимость является высокой, но учитывая перспективу этого
проекта и то, что данный проект сможет приносить стабильную и высокую прибыль
при хорошей раскрутке эта цена должна со временем окупится. Существует мнение,
что GPS системы мониторинга могут себе позволить только крупные организации.
Действительно, совсем недавно данная система стоила «больших денег», но,
учитывая быстрые темпы научно-технического прогресса, сегодня это может себе
позволить каждая компания. Система не уступает известным аналогам ни в
функциональности, ни в надежности, но затраты на внедрение и дальнейшее
обслуживание значительно меньше. Оборудование окупится уже в первые два-три
месяца использования. Данной технологии каждый день находят новое применение в
различных сферах человеческой деятельности и можно с уверенностью утверждать,
что GPS система - ставка на будущее и залог успеха для всех компаний, которые
постоянно движутся вперед.
Выводы
В результате полученных знаний, и дополнительно изученной
литературы были выполнены все требования технического задания на дипломную
работу, а именно:
. Выполнен анализ глобального позиционирования NAVSTAR GPS
или ГЛОНАСС.
. Рассчитана стоимость внедрения разработки сети на
предприятии.
. Для проекта сети выбраны топология и технология для
локальной сети, а также сетевое оборудование и сетевая адресация.
. Сделано описание принципа конфигурирования GPS трекера.
. Была описана инструкция по настройке GPS трекера.
. В разделе Охрана труда был выполнен расчет соблюдения
требований по охране труда для охранного предприятия «Secure».
. В процессе проектирования был проведен расчет стоимости
реализации проекта.
Общий расчет стоимости реализации проекта
Наименование
статьи
|
Сметная
себестоимость, грн
|
Основная
заработная плата
|
5644,00
|
Дополнительная
заработная плата
|
564,00
|
Отчисления на
соцстрахование
|
217,00
|
Расчет затрат
труда и оплаты труда
|
7250,00
|
Расходы на ПО и
АО
|
198968,00
|
Итого:
|
212643,00
|
Анализ расходов на приобретение оборудования и
конфигурирования составил (212643,00 грн.) с учетом требований к ним позволяет
сделать вывод, что реализация данного проекта является высокой, но учитывая
перспективу этого проекта и то, что данный проект сможет приносить стабильную и
высокую прибыль при хорошей раскрутке эта цена должна со временем окупится.
Литература
1. ДСТУ 3008-95 Звiты у сферi науки i технiки.
Структура i правила оформлення.
2. Леонтьев Б.К., GPS World, Бук-Пресс и К,
2005, 352 с.
. Конин В.В., Спутниковые системы и
технологии, Бук-Пресс и К, 2012, 592 с.
. Яценков В.С., Основы спутниковой
навигации. Системы NAVSTAR GPS и ГЛОНАСС, Бук-Пресс и К, 2005, 272 с.
. Э. Таненбаум, Д. Уэзеролл, Компьютерные
сети, Питер, 2012, 960 с.
. Э. Таненбаум, Архитектура компьютера,
Питер, 2011, 848 с.
. Кушнир А., Сборка сервера. Руководство
администратора. Мастер-класс, Эксмо, 2007, 416 с.
. Степаненко О.С., Сборка компьютера,
Диалектика, 2009, 544 с.
. Дуглас Э. Камер, Сети TCP/IP. Том 1.
Принципы, протоколы и структура, Вильямс, 2003, 880 с.
. Кэти Айвенс, Компьютерные сети.
Хитрости, Питер, 2006, 304 с.
. Раицкий К.А. Экономика предприятия:
Учебник для вузов. - М.: Информационно-внедренческий центр «Маркетинга, 1999.
. «Инвестиционное проектирование.
Практика, руководство по экономическому обоснованию инвестиционных проектов». /
Под ред С.С. Тумилина. - М.:Финстат - Информ; 1995 5 с. Учебное пособие.
«Чниверситетская книга», Сумы 2004.
