Усилители постоянного тока
Министерство
образования и науки РФ
НГТУ
Кафедра
электропривода и автоматизации
промышленных
установок
Электронные
и микропроцессорные устройства
Лабораторная
работа №2
«Усилители
постоянного тока»
Факультет: ФМА
Группа: ЭМ-63
Студенты: Татарников
А.Б.
Содзяк В.В.
Преподаватель:
Cудак А.Г.
Новосибирск
2009г.
Цель работы
Изучить работу усилителей постоянного тока (УПТ)
на транзисторах и на ИМС, снять амплитудные характеристики усилителей,
определить дрейф нуля и коэффициент усиления по напряжению, провести
сравнительный анализ УПТ.

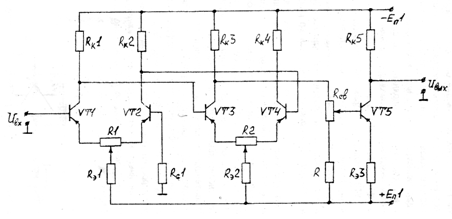

Схема УПТ на транзисторах

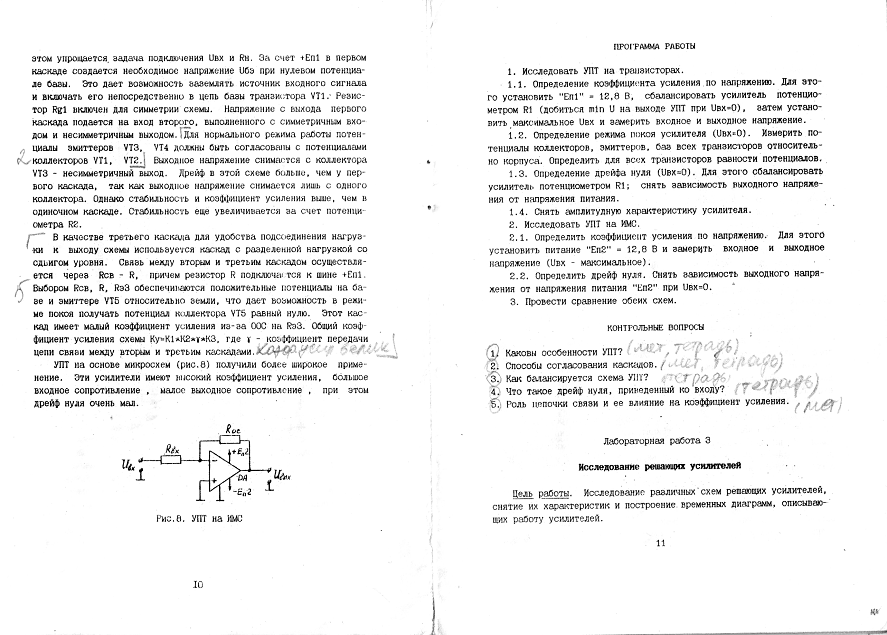

Схема УПТ на ИМС
Программа работы
Определение коэффициента усиления по
напряжению.вх = 0,05 В;вых = -1,8 В;= 36.
Определение режима покоя усилителя
|
Транзистор
|
φкол
(потенциал коллектора), В
|
φэ (потенциал
эмиттера), В
|
φтр
(разности потенциалов транзистора), В
|
|
VT1
|
-2.5
|
0.17
|
2,67
|
|
VT2
|
-2.5
|
0.14
|
2,64
|
|
VT3
|
-7.5
|
-2.5
|
5
|
|
VT4
|
-7.5
|
5
|
|
VT5
|
0.01
|
0.9
|
0,89
|
Определение дрейфа нуля
|
Eп1,
В
|
8
|
12,8
|
16
|
|
Uвых,
В
|
1,25
|
0
|
-1
|
Амплитудная характеристика усилителя
|
Uвх,
мВ
|
11
|
15
|
20
|
25
|
|
Uвых,
В
|
-1,3
|
-1,5
|
-2,7
|
-3,2
|
-3,4
|
Зависимость выходного напряжения от напряжения
питания сети для УПТ на транзисторах
Исследование УПТ на ИМС.
Определение коэффициента усиления по
напряжению.вх = 15 мВ;вых = -11 В;= 730.
Определение дрейфа нуля
|
Eп2,
В
|
2
|
5
|
12,8
|
|
Uвых,
мВ
|
0
|
-0,2
|
-0,5
|
усилитель ток транзистор напряжение
Зависимость выходного напряжения от напряжения
питания сети для УПТ на ИМС
Вывод
В ходе лабораторной работы изучили работу
усилителей постоянного тока на транзисторах и на ИМС, коэффициенты усиления по
напряжению получили 36 и 730 соответственно.
