Расчет построения сотовой сети в стандарте GSM-1800
ВВЕДЕНИЕ
Сотовая
связь, сеть подвижной связи - один из видов мобильной радиосвязи
<#"669816.files/image001.jpg">
Рисунок 1.-Структурная схема основных элементов сети
GSM.
Система GSM состоит из трёх основных подсистем:
§ Подсистема
базовых станций
<#"669816.files/image002.gif"> (1)
Мсот= Абонентов
Определяем
число сот в городе:
сот=(2)
где
Мсети-число абонентов сетисот==1199 сот
Площадь
соты вычислим по формуле:
сот=(3)
где
Sсети-площадь зоны обслуживаниясот==0,25 км2
Радиус
соты в виде правильного шестиугольника (Рис.2):
R (4)
причем
R - максимальное удаление мобильной станции от базовой станции в соте.
Рисунок
2. - Шестиугольная сота с обозначенным радиусом.
==0,62км
Для
того, чтобы расходы на обслуживание сот и развертывание были меньше, радиус
соты должен быть не менее 0,6-0,8км. Полученное значение 0,62 соответствует
этому критерию.
Так
как используется 1 частотный канал, состоящий из 8 физических, соответственно 1
канал является каналом управления, а остальные 7 - каналы трафика.
Таблица
2.-Результаты расчетов.
Число частот в соте
|
1
|
Число абонентов в соте Мсот
|
146
|
Число сот в сети qсот
|
1199
|
Площадь соты Sсот, км2
|
0,25
|
Радиус соты R, км
|
0,62
|
3.2 ОПРЕДЕЛЕНИЕ БАЛАНСА МОЩНОСТЕЙ
На данном этапе выполнения работы следует обеспечить баланс мощностей в
соте радиуса R для сети, выбранной по результатам предыдущего этапа.
Уравнения баланса мощностей составляют на основе учета всех особенностей
прохождения сигнала на трассе согласно рис. 3.
Рисунок 3. - Прохождение сигнала на трассе
Расчеты трасс сетей подвижной связи ведут с использованием логарифмов
потерь на трассах, в фидерах, комбайнерах и логарифмов коэффициентов усиления
антенн и дополнительных усилителей. При этом мощности на выходе передатчика и
на входе приемника выражают в децибелах на милливатт (дБм) согласно формуле 5.
Р, дБм=10lgР, мВт (5)
Уравнение баланса мощностей в направлении вверх (АС => БС):
БС = PoutАС-LfAC+GaАС-Lp+GaБС+GdБС-LfБС. (6)
Уравнение баланса мощностей в направлении вниз (БС => АС):
АС = PoutБС-LfБC+GaБС-Lc-Lp+GaАС-LfАС. (7)
В уравнениях (6) и (7) все коэффициенты усиления и ослабления выражены в
децибелах, а мощности - в децибелах на милливатт.БС и PinAC - мощности на входе
приемников БС и АС.БС и PoutAC - мощности на выходе передатчиков БС и АС.БС и
GaАС - коэффициенты усиления антенн БС и АС.БС и LfАС - потери в фидерах БС и
АС.- потери в комбайнере.- потери на трассе.БС - выигрыш за счет разнесенного
приема сигналов на БС (3-4 дБ).
При расчетах можно использовать следующие параметры абонентских и базовых
GSM станций.
В абонентских станциях GSM-1800 максимальная выходная мощность
передатчиков PoutAC = 1 Вт на 1800 МГц. Минимальная чувствительность приемников
PinAC = -104 дБм.
Чувствительность приемников базовых станций при наличии дополнительного
малошумящего усилителя ТМА (см. рис. 2) на входе приемного тракта PinБС = -111
дБм, а без него -106 дБм. Что касается мощностей передатчиков БС, то их
стандартные значения у разных производителей лежат в пределах от 28 до 50 Вт
(хотя есть и маломощные станции мощностью 2 Вт).
При проверке баланса мощностей вверх [уравнение (6)] можно принять Lf АС
= 0, GaАС = 0, GaБС = 15-17 дБ, LfБС = 2 дБ, GdBTS = 3 дБ (используем
разнесенный прием).
При проверке баланса мощностей вниз [уравнение (7)] можно принять Lf БС =
2 дБ, GaБС = 15-17 дБ, LC = 0.
Найденные величины PinAC и PinБС должны превышать чувствительность
приемников мобильной станции - 104 дБв и базовой станции - 111 дБм. Если они оказываются
меньше, то следует попробовать увеличить высоту подвеса антенны БС или
уменьшить радиус соты.
.3 ОПРЕДЕЛЕНИЕ ПОТЕРЬ НА ТРАССЕ
Потери на трассе определяем по модели Окумура-Хата. Они зависят от
расстояния R, рабочей частоты F, высоты подвеса антенн базовой станции НБС и
абонентской станции НАС Данный метод основан на аналитической аппроксимации
результатов практических измерений. Набор эмпирических формул и поправочных
коэффициентов, полученный в результате такой аппроксимации, позволяет рассчитать
средние потери для различных типов местности.
В диапазоне 1800 МГц и выше расчеты ведут на модели COST 231 Хата [COST
231 TD (90) 119]. Условия применимости модели: F = 1500-2000 МГц; НБС
= 30-200 м; НАС = 1-10 м.
Рассчитаем средние (медианные) потери на трассе LГ:
Г=48,55+35,4lgF13,82lgHБС(1,1lgF0,7)HАС+(44,96,55lgHБС)lgR
(8)
где НБС - эффективная высота подъема антенны базовой станции,
м; НАС - высота антенны подвижной станции над землей, м; R -
расстояние между передатчиком и приемником, км; F - частота сигнала, МГц.
Суммарные потери на трассе:
P=LГ+∆Pσ+LДОП (9)
Средние (медианные) потери на трассе вниз (средняя частота поддиапазона
вниз БС => АС: 1842 МГц):Г=48,55+35,4lg1842 - 13,82lg100 -
(1,1lg1842-0,7)5 + (44,9-6,55lg100) lg0,62=115,82
Необходимый запас мощности сигнала для его уверенного приема на 90%
площади с вероятностью 75% ∆Pσ = 0,68σ, ∆Pσ = 0,68 8
= 5,6 дБм, где σ
= 8 дБ -
среднеквадратичное отклонение сигнала из-за флуктуации в точке приема. Кроме
того, учтем дополнительные потери в здании LДОП = 12 дБ. Итак,
суммарные потери на трассе:P=115,82+5,6+12=133,42
Теперь по формуле (7) рассчитаем мощность сигнала на входе приемника АС,
если мощность передатчика БС составляет 28 Вт (44,5
дБм):АС=44,5-2+15-0-133,42+0-0=-75,92
Аналогично по формуле (6) проверяем баланс мощностей на трассе вверх.
Средняя частота поддиапазона вверх АС => БС: 1744 МГц. При тех же НБС
и НАС средние потери на трассе Lг, согласно модели COST 231,
составляют 114,93 дБ, т. е. практически не отличаются от потерь на трассе вниз.
При тех же ∆Pσ=5,6 дБм и потерях в здании LДОП
= 12 дБ при мощности передатчика АС 1 Вт
получаем:БС=30-0+0-132,53+15+3-2=-86,53
Найденные величины PinAC и PinБС превышают чувствительность приемников
мобильной станции -104 дБв и базовой станции - 111 дБм.
Таблица 3.-Результаты расчетов.
Трасса вниз БС => АС
|
F, МГ
|
НБС,м
|
НАС,м
|
R, км
|
LГ, дБ
|
∆Pσ,дБ
|
PoutБС ДБм
|
LfБС, ДБ
|
GaБCДБ
|
Lс, ДБ
|
LP, ДБ
|
GaАCДБ
|
LfAC, ДБ
|
PinAC, ДБ
|
1842
|
100
|
5
|
0,62
|
115,82
|
5,6
|
12
|
44,5
|
2
|
15
|
0
|
133,42
|
0
|
0
|
-75,92
|
Трасса вверх АС => БС
|
F, МГ
|
НБС, м
|
НАС,м
|
R, км
|
LГ, дБ
|
∆PσдБ
|
LДОП, ДБ
|
PoutБС ДБм
|
LfАС, ДБ
|
GaАCДБ
|
LP, ДБ
|
GaБCДБ
|
GdБC, ДБ
|
LfБCДБ
|
PinБC, ДБ
|
1744
|
100
|
5
|
0,62
|
114,93
|
5,6
|
12
|
44,5
|
0
|
0
|
132,53
|
15
|
3
|
2
|
-86,53
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
.4 РАСЧЕТ ЭЛЕКТРОПИТАНИЯ БАЗОВОЙ СТАНЦИИ
В сетях сотовой связи наибольшее распространение получили источники
бесперебойного питания (ИБП) переменного тока. Организация бесперебойного
питания объекта подразумевает возможность его переключения при неполадках в
электросети на альтернативный источник энергии. В ИБП любого типа функции такого
источника выполняют аккумуляторные батареи.
Аккумуляторы являются вторичными элементами питания или, как их еще
называют, химическими источниками тока второго типа. Аккумуляторные батареи
функционируют в двух основных режимах: разряда и заряда. Установленные в ИБП
переменного тока батареи находятся в одном из трех состояний - дежурном,
аварийном и поставарийном. Поскольку аварии в сети происходят все-таки не столь
часто, большую часть срока эксплуатации батарея функционирует в дежурном, или
буферном, режиме постоянного подзаряда. Аварийные режимы (питание нагрузки от
батареи) в телекоммуникациях занимают сравнительно небольшое время.
Поставарийный - это автоматический режим заряда разряженной батареи.
Любая АБ характеризуется взаимосвязанной системой параметров, базовыми из
которых являются емкость и номинальное напряжение. Выбор емкости АБ обусловлен
типом нагрузки, которую она будет поддерживать в течение заданного времени при
определенных режимах разряда. Для любого телекоммуникационного объекта определяющими
являются требования по энергоснабжению: время работы, ток разряда, мощность.
Требования по емкости определяются на основании этих характеристик.
Выбор батареи во многом зависит от качества сети: одни батареи лучше
работают в буферном режиме, другие рассчитаны на циклическое применение. Чем
глубже разряжается батарея, тем меньше циклов заряда/разряда она обеспечивает.
Например, для линий связи в сельской местности более важен параметр количества
циклов заряда/разряда, которые может выдержать аккумулятор. В этих сетях
качество электроснабжения приводит к частым и длительным (более часа)
отключениям выпрямительных устройств с переходом нагрузки на питание от
аккумуляторной установки. В таком случае целесообразнее использовать гелевые
аккумуляторы, так как ресурс их работы в режиме циклирования выше, чем у других
аккумуляторов.
Свинцово-кислотные аккумуляторные батареи
Основные области применения:
непрерывное электропитание;
телекоммуникация;
пожарное освещение;
пожарная тревога и системы обеспечения безопасности.
Отличительные особенности:
дешевизна и простота производства - по стоимости 1 кВт·ч энергии эти
батареи являются самыми дешевыми; 14
малый саморазряд - самый низкий по сравнению с аккумуляторными батареями
других типов;
низкие требования по обслуживанию - отсутствует «эффект памяти», не
требуется доливки электролита;
допустимы высокие токи разряда.
низкая энергетическая плотность - большой вес аккумуляторных батарей
ограничивает их применение в стационарных и подвижных объектах;
допустимо лишь ограниченное количество циклов полного разряда (200-300);
кислотный электролит и свинец оказывают вредное воздействие на окружающую
среду;
при неправильном заряде возможен перегрев.
Свинцово-кислотные батареи имеют настолько низкую энергетическую
плотность по сравнению с другими типами батарей, что это делает
нецелесообразным использование их в качестве источников питания переносных
устройств. Хотя примеры их применения в портативной электронной технике есть.
Кроме того, при низких температурах их емкость существенно снижается.
Производители ИБП всегда указывают полную мощность,
выраженную в вольт-амперах, следовательно, необходимо перевести активную
мощность оборудования в полную. Активная мощность вычисляется по формуле (10):
ИБП>Pmax/PF (10)
где РИБП - требуемая мощность источника
бесперебойного питания базовой станции;(Power Factor) - коэффициент мощности,
который в данной курсовой работе принимается равным 0,7;- максимальная
потребляемая мощность.
Максимальная потребляемая мощность для базовых станций
сетей GSM 60 Вт. Необходимо также учесть максимальную потребляемую мощность
охранно-пожарной сигнализации - 900 Вт и системы управления микроклиматом -
3000 Вт.=60+900+3000=3960ВтИБП>3960/0,7=5658Вт
Для работы в автономном режиме ИБП базовой станции
комплектуется четырьмя батареями. Необходимо рассчитать максимальное время
автономной работы при заданной нагрузке:
=(60∙E∙U)/P (11)
где t - максимальное время автономной работы, мин;
Е - ёмкость батареи;=24В - суммарное напряжение
батарей в ИБП;
Р - расчётная мощность нагрузки.=60∙2000∙24/5658=510мин.

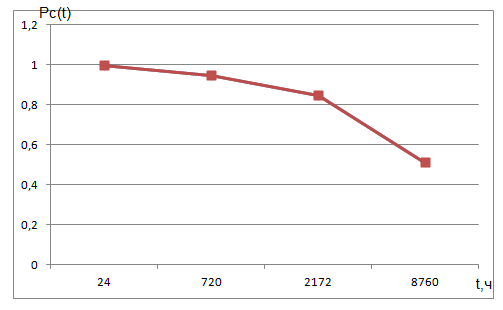

.5 РАСЧЕТ НАДЕЖНОСТИ СЕТИ СОТОВОЙ СВЯЗИ
Одной из важнейших задач при проектировании сетей
сотовой связи является разработка устройств и узлов, обеспечивающих выполнение
всех возложенных на них функций в течение длительного срока службы
оборудования. Решение этой проблемы возможно только при комплексном решении
вопросов надежности на всех стадиях проектирования и эксплуатации
Надежность - это свойство системы обеспечивать
нормальное выполнение заданной функции, обеспечивать первоначальные технические
характеристики в течение определенного времени в заданных пределах допуска.
Надежность характеризуется:
безотказностью;
ремонтопригодностью;
долговечностью.
Сбой в работе сети сотовой связи может быть вызван
различными причинами: обрывом линий связи, выходом из строя оборудования и
некоторыми другими. Однако для пользователей услуг не имеет значения,
вследствие чего пропадает связь.
В рамках соглашения о качестве обслуживания абоненту
должен быть гарантирован определенный, достаточно большой промежуток времени, в
течение которого показатели качества обслуживания не будут ниже заданных.
Простои, вызванные сбоями в работе сети, могут
сопровождаться огромными потерями прибыли. Таким образом, актуальными являются
вопросы сокращения времени простоя, оценка потерь, вызванных простоями, и
оценка затрат на минимизацию этих потерь.
Для решения поставленных задач возникает необходимость
в количественной оценке надежности. С этой целью в теории надежности вводятся
количественные характеристики и устанавливается связь между ними,
разрабатываются методы, позволяющие анализировать физические причины отказов и
прогнозировать надежность.
Время наработки на отказ Тн и среднее время восстановления
после сбоя Тв являются основными параметрами, которые следует учитывать при
решении задачи обеспечения надежного и стабильного сервиса.
Параметры безотказности:
интенсивность отказов системы;
наработка на отказ системы;
вероятность безотказной работы.
Зная Тср каждого элемента системы, можем определить
интенсивность отказов λ, 1/ч, каждого элемента по формуле:
λ = 1/Tср (12)
Интенсивность отказов БС:
λБС=1/27000=38∙10-6
1/ч
Интенсивность отказов контроллера:
λК=1/60000=17∙10-6
1/ч
Интенсивность отказов мультиплексора:
λМ=1/46000=22∙10-6 1/ч
Интенсивность отказов всей системы в целом вычисляется
по формуле (13):
(13)
где λi - интенсивность отказов каждого
элемента системы
Λ(t)c=(38+17+22)∙ 10-6=77∙10-6
1/ч
Зная интенсивность отказов всей системы, можно
определить наработку на отказ системы:
Тср.с=1/ Λ(t)c (14)
Тср.с=1/77∙10-6=12987ч.=542сут.
Вероятность безотказной работы - вероятность того, что
в течение заданного времени не произойдет отказа в системе. Определяется по
формуле (15):
с(t) = e-Λt (15)
где t - время испытания, ч;
Λ - интенсивность отказов системы.
Время испытания может принимать следующие значения:
24, 720, 2172, 8760 ч.
Расчет вероятности отказа при t=24ч:с(t)=e0,000077∙24=0,9981
при t=720:с(t)=e0,000077∙720=0,947
при t=2172:с(t)=e0,000077∙2172=0,847
при t=8760:с(t)=e0,000077∙8760=0,512
Рисунок 5.-Кривая безотказности системы.
Параметры ремонтопригодности:
- среднее время восстановления;
коэффициент готовности;
коэффициент простоя.
Используя параметры надежности Tcp и Tв,
можно вычислить коэффициент доступности услуг Кд (коэффициент
готовности Кг).
Коэффициент готовности - вероятность того, что система
будет в работоспособном состоянии в любой момент времени в промежутках между
выполнением профилактического обслуживания или ремонта.
Коэффициент готовности
Кг=Тср/(Тср+Тв)
(16)
где Tcp- среднее время наработки на отказ
системы;в - время восстановления системы.
Кг=12987/(12987+5)=0,9997
Коэффициент простоя учитывает все простои аппаратуры,
вызванные техническим обслуживанием, но без учета простоев по организационным
причинам.
Коэффициент простоя:
Кп=1-Кг(17)
Таблица 4.-Результаты расчета надежности системы.
Интенсивность отказов
системы Λ(t)c, 1/ч
|
Наработка на отказ системы
Тср, ч
|
Вероятность безотказной
работы системы Pс(t)
|
Тв
|
Кг
|
Кп
|
|
|
t=24
|
t=720
|
t=2172
|
t=8760
|
|
|
|
77∙10-6
|
12987
|
0,9981
|
0,947
|
0,847
|
0,512
|
5
|
0,9997
|
0,0003
|
Сравнив расчетные параметры с нормативными
показателями были сделаны выводы о состоянии надежности системы. Так как Тср
более 350 суток и Кг более 0,99, то данную систему можно считать
надежной.
4. ВЫБОР ОБОРУДОВАНИЯ
сотовый связь трафик коммутация
По результатам данных показателей и рассчитанных
параметров было выбрано оборудование.
.1 БАЗОВАЯ СТАНЦИЯ HUAWEI DBS3900
Рисунок 6.- Базовая станция Huawei DBS3900
Базовая станция Huawei DBS3900 работает одновременно в
двух режимах, как GSM так и UMTS. Эта базовая станция поддерживает работу по IP
транспорту, что является очень важной характеристикой. Так же DBS3900
поддерживает плавный переход к сетям 4 поколения, LTE.
<#"669816.files/image016.jpg">
Рисунок 8.- Контроллер базовых станций Huawei BSC6900
Контроллер
базовых станций является важным элементом сети сотовой связи
<#"669816.files/image017.jpg">
.3 МОБИЛЬНЫЙ ЦЕНТР КОММУТАЦИИ MSC SOFTX3000

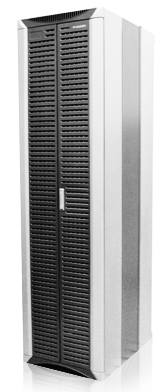

Рисунок 9.- Мобильный центр коммутации MSC SoftX3000
Мобильный центр коммутации MSC для сети GSM-R - важная
часть решения Huawei для сетей мобильной связи GSM-R. Он содержит MSC-сервер и
медиашлюз MGW, поддерживает стандартные интерфейсы и все услуги, определенные в
спецификациях EIRENE (European integrated railway radio enhanced network). Он
может взаимодействовать с устройствами других производителей, например, с центром
диспетчеризации.
4.4 МАPШPУТИЗАТОP QUIDWAY AR46-40

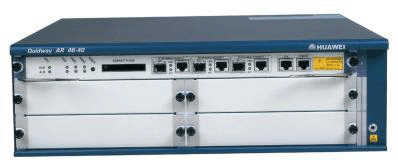

Рисунок 10.- Маpшpутизатоp Quidway AR 46-40
Маpшpутизатоpы Quidway сеpии AR 46 - это высокопроизводительные гpаничные
маpшpутизатоpы для телекоммуникационных пpовайдеpов и сетей пpедпpиятий. Кpоме
того, эти маpшpутизатоpы могут pаботать как магистpальные маpшpутизатоpы или
высокопроизводительные агpегиpующие маpшpутизатоpы в сетях пpедпpиятий.
В маpшpутизатоpах Quidway AR 46 используются быстpодействующий микpопpоцессоp
PowerPC и унивеpсальная платфоpма маpшpутизации (VRP). Эти маpшpутизатоpы
пpедоставляют пользователям pазличные сpедства доступа с pазными пpотоколами
канального уpовня. Они могут также поддеpживать DLSw, многоадpесную
маpшpутизацию, pазличные типы VPN (включая VPN L2TP, GRE, IPSec и MPLS),
пеpедачу голоса и услуги DDR.
Таблица 6.-Основные поддерживаемые протоколы и
приложения
Описание системы
маpшpутизатоpов Quidway AR 46-40
|
Позиция
|
Описание AR 46-40
|
Число слотов
|
4
|
Встpоенные поpты
|
2 поpта Ethernet 10/100
Мбит/с 1 поpт AUX 1 консольный поpт
|
ROM начальной загpузки
|
512 Кбайт
|
SDRAM
|
256 Mбайт
|
Флэш-память
|
32 Мбайт
|
Размеpы (шиpина х высота х
глубина)
|
436,2 х 420 х 130,5
|
Вес
|
17,5 кг
|
Входное напpяжение
|
Пеpеменное: От 100 В до 240
В 50/60 Гц Постоянное: от 48 В до 60 В (+/-20%)
|
Максимальная мощность
|
240 Вт
|
Рабочая температура
|
От 0 до 40°C
|
Относительная влажность
|
От 0 до 95% (без
конденсации)
|
4.5 GSM ШЛЮЗ ATEUS EASYGATE FAX
Рисунок 11.- GSM шлюз ATEUS EASYGATE
FAX
Порт FXS Прием и передача аналоговых факсимильных
сообщений GPRS-сервис Режим передачи данных, прием и посылка SMS Функция FSK
Подключение внешнего устройства.
4.6 КОНДИЦИОНЕР LG GOOD G09AHT
Рисунок
12.- Кондиционер LG Good G09AHT
5.
АНАЛИЗ ПОСТРОЕНИЯ СЕТИ СОТОВОЙ СВЯЗИ
Так
как в сети используется один частотный канал применяется схема трехэлемнтного
кластера, в каждой соте которого одна частота.
Рисунок
13.-Структурная схема построения сети на базе кластеров
Всего
по расчетам данная сеть включает в себя 1199 сот. 399 полных кластеров и один
неполный, состоящий из двух сот.
Рисунок
14.-Принципиальня схема организации связи.
6. СМЕТА
Таблица 7.-Смета
№ пункта
|
Наименование оборудования
|
Стоимость оборудования, руб
|
Занятость человек/час
|
Стоимость человек/час, руб.
|
Кол-во оборудования на сеть
|
Базовая станция
|
HUAWEI BSC6900
|
150000
|
7
|
150
|
1199
|
Контроллер
|
HUAWEI BSC6900
|
55298
|
5
|
150
|
171
|
Мобильный центр коммутации
|
HUAWEI MSC SOFTX3000
|
128300
|
5
|
150
|
1
|
Маршрутизатор
|
QUIDWAY AR46-40
|
14000
|
3
|
150
|
1
|
Шлюз
|
ATEUS EASYGATE FAX
|
11750
|
1
|
150
|
1
|
Кондиционер
|
LG Good G09AHT
|
3596
|
1
|
150
|
2398
|
Итоговая стоимость:
|
198083216
|
|
№ бригады
|
Кол-во чел. в бригаде
|
З/п, руб
|
|
|
|
1
|
5
|
210500
|
|
|
|
2
|
5
|
419650
|
|
|
|
3
|
5
|
419650
|
|
|
|
4
|
4
|
359700
|
|
|
|
5
|
128250
|
|
|
|
6
|
4
|
210500
|
|
|
|
Итоговая стоимость:
|
1748250
|
|
Всего по смете:
|
199831466
|
ЗАКЛЮЧЕНИЕ
В ходе выполнения курсовой работы были рассмотрены общие принципы
построения сети сотовой связи на базе стандарта GSM-1800 методом частотного
планирования, требования и рекомендации по размещению оборудования БС;
рассчитаны качественные параметры сети и ее надежность. По результатам расчетов
выбрано оборудование. Составлена смета на строительство такой сети в среднем
городе. Общая стоимость строительства составила 199831466. Из этого следует,
что строительство такой сети не рентабельно, так как стоимость слишком высокая
и сеть окупится через очень большое время. Это вызвано тем, что по задаче в
одной соте используется всего одна частота. Если увеличить количество частот в
соте, то ее радиус увеличится, а количество сот на сети уменьшится. Это
значительно уменьши стоимость строительства и обслуживания данной сети.
БИБЛИОГРАФИЯ
1. Города
Росси и связь - электронные данные http://seoofis.ru/
. Muvicom
- электронные данные http://www.muvicom.ru/
. Компания
ИМАГ - электронные данные http://www.emag.ru/
. HUAWEI
- электронные данные http://www.huawei.com/ru/
