Дипломная работа

Исследование воздействия низкочастотного электромагнитного поля на биологические объекты

Содержание

РЕФЕРАТ

ВВЕДЕНИЕ

. Газоразрядная фотография и основы электромагнитного поля

.1 Физические основы газоразрядной фотографии

.1.1Лавинная ГРВ

.1.2 Поверхностная ГРВ

.1.3 Вакуумная ГРВ

.2. Электромагнитное поле и его воздействие на биообъекты

. Газоразрядная фотография биологических объектов

. Обработка экспериментальных данных

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

РЕФЕРАТ

Бондарь Р.В. ИССЛЕДОВАНИЕ ВОЗДЕЙСТВИЯ НИЗКОЧАСТОТНОГО ЭЛЕКТРОМАГНИТНОГО ПОЛЯ НА БИОЛОГИЧЕСКИЕ ОБЪЕКТЫ. Дипломная работа: 51 с., 19 рис., 1 табл., 26 источников.

ГАЗОРАЗРЯДНАЯ ВИЗУАЛИЗАЦИЯ, ГАЗОРАЗРЯДНАЯ ФОТОГРАФИЯ, ЭФФЕКТ КИРЛИАН, ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ.

Целью работы является исследование возможности применения газоразрядной фотографии для определения степени воздействия низкочастотного электромагнитного поля на биологические объекты.

В результате выполнения дипломной работы было проведено исследование биообъектов после облучения НЧ ЭМП с помощью газоразрядной установки, была вычислена площадь засветки ГРФ и построены графики ее зависимости от частоты облучения. Полученные данные позволяют говорить о результативности метода для анализа состояния биообъектов.

В частности, был проведен анализ изменения площади засветки газоразрядной фотографии от частоты воздействия электромагнитного поля. Полученные результаты были описаны и обоснованы.

Лабораторная низкочастотная установка была исследована на предмет возможности анализа биологических объектов и показала свою пригодность.

газоразрядная фотография электромагнитный биологический объект

ВВЕДЕНИЕ

Под газоразрядной фотографией обычно понимают процесс получения изображения исследуемого объекта в слаботочном газовом разряде. Реализация метода заключается в переносе изображения исследуемого предмета на фотобумагу или другой регистрирующий материал. Для этого регистрирующий материал располагают между двумя электродами, причем в качестве одного из них служит исследуемый объект. В разряде кроме очертания или формы объекта можно определить и некоторые его характеристики: неоднородность поверхностного слоя материалов, состояние поверхности и пр.

Поскольку разряд является слаботочным, то с помощью газоразрядной фотографии исследуют объекты как живой, так и неживой природы. В 1949 г. С.Д. Кирлиан впервые получил авторское свидетельство на способ реализации «высокочастотной» фотографии. В качестве источника высокого напряжения он использовал резонансный трансформатор. Позднее в отечественной и зарубежной литературе появились такие понятия как «Кирлиан-эффект», метод «кирлиановской» фотографии, «кирлианография», а в англоязычной литературе - «Kirlian effect, Kir Han photography, Kirlianography».

Однако в 60-е годы XX века наряду с газоразрядной фотографией стали говорить о газоразрядной визуализации предметов. Следует отметить, что термин «визуализация» не совсем точно отражает смысл явления. Обычно в физике под визуализацией изображений понимают методы преобразования двухмерного распределения некоторого параметра физического поля, характеризующего исследуемый объект, но, невидимого для человеческого глаза, в видимое изображение. В качестве примера можно указать на визуализацию полей инфракрасного или ультрафиолетового излучений, относящихся, в частности, к плазме газового разряда. В случае же газоразрядной визуализации речь идет о разряде, как о средстве «подсветки» или выделения на окружающем фоне исследуемого объекта. При этом роль высокого напряжения и газового разряда, инициируемого им, состоит в выявлении индивидуальных свойств и особенностей исследуемого предмета. В какой-то мере и термин «газоразрядная фотография» является недостаточно корректным. Однако он принадлежит к числу устоявшихся.

Изучение предметов по их свечению в газовом разряде включает не только эффект Кирлиана. В общем случае для него характерны три основных направления исследований газоразрядной фотографии:

а)лавинная, основанная на разрядах при малых межэлектродных расстояниях (менее 1 мм) и атмосферном давлении;

б)поверхностная, в основе которой заложено получение и расшифровка фигур Лихтенберга, образующихся при скользящем по поверхности диэлектрика разряде;

в) вакуумная - когда изображение исследуемого объекта при пониженном давлении газа переносится на специальный люминесцентный экран.

Строго говоря, исследовать предмет можно еще с помощью одного вида свечения - огней св. Эльма. Этот вид свечения обусловлен преимущественно дроблением водяных капель и эмиссией электронов с их поверхностей в сильных электрических полях. Рассмотрение огней св. Эльма выходит за рамки данной работы.

 Несмотря на некоторую общность перечисленных явлений, эти направления исследований различаются между собой как по характеру физико-химических процессов, протекающих в разрядах, так и по аппаратурному обеспечению, необходимому для их реализации.

В дальнейшем вместо сочетания слов «метод лавинной газоразрядной фотографии (визуализации)» будет употребляться понятие газоразрядной фотографии, включая и «кирлиановский» эффект.

В настоящее время известны различные виды фотографий: оптическая, инфракрасная, рентгеновская и другие. И каждая из них осуществляет свои возможности только в строго определенных областях электромагнитного спектра. Например, инфракрасная - в диапазоне длин волн от 10⁵ до 770 нм, оптическая - от 770 до 380 нм, ультрафиолетовая - от 380 до 10 нм и т.д. С этой точки зрения газоразрядная фотография (ГРФ) оказалась очень интересна тем, что позволяет получать изображения (информацию) объектов сразу, одновременно, во всем диапазоне электромагнитных волн, даже захватывая и звуковые. Конечно, последние, как и электромагнитные волны λ > 10⁵ нм, не регистрируются фотоматериалами или подобными им средствами визуализации, поэтому газоразрядное изображение несет в себе всего 65-70% информации о сфотографированном объекте [2].

Эта особенность ГРФ заключена в свойствах самого газового разряда. Каждая искра, электронная лавина, одновременно сопровождаются целой гаммой различных процессов и явлений: электрическими, электрохимическими, электромагнитными, звуковыми (или акустическими) и прочими, в большей или меньшей степени имеющих место в конкретном случае протекания разряда, т.е. конкретных условиях фотографирования объектов, что в итоге и определяет информативность получаемых изображений.

Именно в этих свойствах разряда и заключена его универсальность и, в свою очередь ГРФ основанной на нем.

«Эффект Кирлиан» привлекает внимание благодаря возможности улавливать тонкие изменения состояния различных объектов, в частности на клеточном уровне [3, 4, 5]. Позднее пришли к выводу, что исследования с помощью метода газоразрядной фотографии позволяют распознать болезни на ранней стадии их развития и у растений, и у человека.

В дальнейшем эффект Кирлиан нашел свое применение для диагностики психических заболеваний, определения биологической активности медикаментов, выявления признаков переутомления операторов, перегрузки спортсменов, в сельском хозяйстве для определения всхожести семян и взаимного влияния различных видов растений, в машиностроении (дефектоскопия), в криминалистике, парапсихологии, оборонной промышленности и других областях.

Цель данной работы посвящена исследованию возможности применения газоразрядной фотографии для определения степени воздействия низкочастотного электромагнитного поля на биологические объекты.

При этом существенно важным является решение следующих задач:

описать метод газоразрядной фотографии;

обозначить физические принципы ГРФ;

выявить основные характеристики электромагнитного поля;

провести анализ полученных экспериментальных данных.

В работе приведено описание приборов, с помощью которых производилось исследование. В работе показана серия фотографий газоразрядного свечения трех сортов яблок (Гала, Ред Делишес, Гренни Смит) и овощей (Томат обыкновенный, Болгарский перец, Огурец), полученная при помощи ГРФ до и после воздействия НЧ ЭМП с частотным диапазоном от 1 до 7 Гц. Характер свечения этих биообъектов принципиально отличается друг от друга. Свечение овощей, как между собой, так и в сравнении с фруктами значительно отличается. Значит, различный химический состав, и различная структура клеток оказывает существенное влияние на газоразрядное свечение.

1. Газоразрядная фотография и основы электромагнитного поля

Для лучшего представления метода газоразрядной фотографии рассматриваются основные физические процессы, происходящие при электрическом разряде в межэлектродном промежутке. Ионизация такого воздушного промежутка при малых расстояниях между электродами к настоящему времени исследована еще недостаточно хорошо. Существует три основных причины, препятствующие изучению разрядных процессов в таких условиях.

Во-первых, в зависимости от характера исследуемого объекта (являющегося частью живой или неживой природы) существует большой разброс состава газовой смеси, выделяющейся в процессе ионизации между электродами, что влияет на повторяемость результатов измерений.

Во-вторых, свойства и параметры газового разряда определяются в значительной степени такими внешними факторами, как характеристики ионизирующего излучения (частота, длительность, напряженность и пр.), так и состоянием поверхности электродов, когда в качестве одного из них служит исследуемый объект.

В-третьих, на практике существует ограниченное число технических приложений, в которых используется пробой воздуха при атмосферном давлении при малых расстояниях между электродами. По этой причине разряд такого типа исследуется неохотно, и публикации по разрядам данного типа в отечественной и зарубежной литературе практически отсутствуют.

1.1 Физические основы газоразрядной фотографии

Первые фотографические изображения электрода, подученные с помощью газоразрядного свечения у его поверхности, были опубликованы еще в конце прошлого столетия, но в то время не вызвали особого интереса, так как воспринимались как фототрюк. Однако после того как в работах С.Д. Кирлиан и В.X. Кирлиан [1 и 2] было показано, что эти изображения могут содержать важную информацию о свойствах фотографируемых объектов, в том числе и такую, которую трудно получить каким-либо иным методом.

Широкую дискуссию вызвала возможность применения этого метода в биологии, например для оценки состояния жизнедеятельности растений, в медицине, в частности для диагностики опухолей, оценки работоспособности и психофизиологического состояния человека, обнаружения биологически активных участков кожного покрова и т.п., тем более что в некоторых медико-биологических экспериментах были получены не обнадеживающие результаты.  На рисунках 1-4 представлена серия современной газоразрядной фотографии различных плодов с патологией, органов человеческого тела и животных.

Рисунок 1 - Газоразрядная фотография яблок с обнаруженной гнилью

а) б) в)

Рисунок 2 - Газоразрядная фотография: а) ананаса, б) моркови, в) лука репчатого с патологиями

а) б) в)

Рисунок 3 - Газоразрядная фотография: а) апельсина, б) груши, в) кленового листа

а) б) в)

Рисунок 4 - Газоразрядная фотография: а) уха человека, б) ладони человека, в) лапы животного

К настоящему времени можно считать установленным [3, 8-11], что формирование изображении при эффекте Кирлиан обусловлено возникновением газового разряда между поверхностью исследуемого объекта и вторым электродом, способным фиксировать воздействие этого разряда и его характерные особенности. Таким носителем изображения может служить фотоматериал, люминесцентный экран и т. п. Было установлено также [11, 12], что для формирования подобных изображений можно использовать, по крайней мере три разные формы газового разряда: разряд при атмосферном давлении и малом (меньше миллиметра) межэлектродном промежутке, ограниченном хотя бы с одной стороны диэлектриком («лавинный» разряд); разряд при атмосферном давлении, скользящий по поверхности диэлектрика («поверхностный» разряд); особый вид тлеющего разряда при пониженном давлении газа (10^-2-10^-3мм рт. ст.) и сантиметровых межэлектродных расстояниях (его можно условно назвать «вакуумным» разрядом). Эти формы разряда существенно отличаются друг от друга, что приводит к различиям получаемых с их помощью изображений и способов извлечения из них информации о свойствах объектов, поэтому каждая из них (и соответствующая разновидность визуализации) требует отдельного рассмотрения.

Для всех форм эффекта Кирлиан были предложены: [12] термины «газоразрядная визуализация» (ГРВ) и «газоразрядная фотография» (ГРФ), которые и будут использоваться в дальнейшем изложении. Представляется также целесообразным использовать для каждого из видов ГРВ условные названия [12]: - лавинная, поверхностная и вакуумная ГРВ в соответствии с формой лежащего в его основе газового разряда.

Грамотное и эффективное применение методов ГРВ возможно лишь на основе четкого представления об их физической сущности. В данной paботе предпринята попытка обобщить и рассмотреть с единой точки зрения данные о физических процессах, лежащих в основе каждого из упомянутых выше трех методов ГРВ, содержащиеся в различных источниках, а также наметить некоторые пути их практического использования.

1.1.1 Лавинная ГРВ

Метод лавинной ГРВ применяется в настоящее время наиболее широко. На рисунке 1 приведены схема простейшего устройства для осуществления этого метода. Фотографии слагаются из отдельных точек (элементов разложения изображения), каждая из которых является «пятном засветки» фотоматериала; изображение формируется за счет неравномерности распределения этих точек по полю фотографии.

Рисунок 5 - Принципиальная схема устройства для лавинной газоразрядной визуализации. 1-исследуемый объект, 2-металлический электрод, 3-источник напряжения, 4- диэлектрическая пластина

Изображение объекта формируется в том случае, когда вероятности возникновения лавин у разных точек его поверхности существенно различаются, например, из-за поверхностной неоднородности эмиссионных свойств объекта либо локального возмущении электрического поля на микронеровностях металлической поверхности или включениях в толще диэлектрика. В тех точках, у которых эта вероятность больше, образуется большее число более интенсивных лавин и элементы разложения, сливаясь, образуют светлые участки изображения.

Для практического применения метода лавинной ГРВ необходимо знать, какие факторы и как именно могут влиять на параметры разряда и, следовательно, на изображение. Рассмотрим с этой целью более детально механизм образования и развития электронных лавин.

Устройство для лавинной ГРВ (рисунок 1) можно рассматривать как плоский многослойный конденсатор, тогда падающее на разрядном промежутке напряжение [11]

(1)

где U - мгновенное значение амплитуды внешнего напряжения;

, и ,  - толщина и диэлектрическая проницаемость изолирующих слоев по обе стороны разрядного зазора соответственно;

d и  - протяженность и диэлектрическая проницаемость газового промежутка.

Электронная лавина возникает в тот момент, когда величина становится равной потенциалу зажигания разряда U₃,.

Эта величина зависит от параметра pd (р - давление газа). Электронная лавина, возникнув, распространяется по прямой линии к аноду; ее появление сопровождается импульсом тока в разрядной цепи и свечением газа. По мере того, как напряжение U' становится выше U₃, увеличивается амплитуда импульса тока и пропорционально ей интенсивность свечения, а также количество разрядных актов (лавин), приходящихся на единицу площади поверхности электрода. Свечение, испускаемое лавиной, зависит от химического состава газа, который определяет спектральный состав и интенсивность свечения. При постоянном давлении с ростом величины межэлектродного промежутка потенциал зажигания увеличивается. Это явление сопровождается ростом амплитуды импульсов разрядного тока и интенсивности свечения.

При уменьшении давления газа (достаточную засветку фотоматериала можно получить при давлениях, превышающих ~10 мм рт. ст.) амплитуда импульса тока возрастает, так как во всех практически интересных случаях значения отношения Е/р (Е - напряженность электрического поля) [17, 18]. Интенсивность свечения растет с уменьшением давления лишь незначительно и только в диапазоне его изменения от атмосферного до ~450 мм рт. ст., после чего начинает падать. Это обусловлено, по-видимому, тем, что функция возбуждения имеет максимум при меньших энергиях электрона, чем функция ионизации.

Одним из наиболее важных факторов, влияющих на развитие и параметры электронных лавин, является эмиссия электронов катодом (т. е. изучаемым объектом), поэтому в литературе, посвященной лавинной ГРВ, этому вопросу уделяется существенное внимание. Поскольку для получения кирлиановских изображений необходима весьма высокая напряженность электрического поля, было высказано предположение [15], что в формирование лавин решающий вклад вносит автоэлектронная эмиссия (АЭЭ). Более детальные исследования [8, 11, 16] показали, однако, что хотя АЭЭ при высоких напряженностях электрического поля действительно наблюдается, она, тем не менее, не играет определяющей роли, так как изображения методом лавинной ГРВ удается получать и в отсутствие АЭЭ. Влияние АЭЭ следует учитывать только в тех случаях, когда в условиях опыта напряженность электрического поля приближается к 10⁶ В/см.

Специфические условия лавинного разряда при ГРВ препятствуют экспериментальному исследованию вклада в его развитие других видов электронной эмиссии [11]. Было проведено математическое моделирование процесса развития одиночного акта лавинного разряда

В этой модели учитывали также возможность ионно-электронной эмиссии (ИЭЭ) и фотоэлектронной эмиссии (ФЭЭ), а в отдельных случаях учитывалась и АЭЭ. Оказалось, что ИЭЭ влияет на амплитуду импульсов разрядного тока только в том случае, когда в процессе разряда возможно постепенное накопление положительного объемного заряда в разрядном зазоре, т.е. при достаточно продолжительной последовательности биполярных циклов внешнего напряжения. Воздействие на разряд ФЭЭ, обусловленной излучением из разрядной лавины, оказалось более существенным: вызывало заметное изменение как амплитудных значений, так и временных положений расчетных характеристик. Таким образом, ФЭЭ при лавинной ГРВ играет существенную роль.

Выше отмечалось, что первое появление лавин обусловлено наличием в зазоре фоновых заряженных частиц, т.е. носит в известной степени спонтанный характер, однако последующие акты лавинного разряда, развивающиеся по мере линейного нарастания импульса напряжения, инициируются уже за счет экзоэлектронной эмиссии (ЭЭЭ), что было подтверждено как специальными расчетами, так и экспериментами [11].

Влияние электропроводности изучаемого объекта на лавинные ГРВ, насколько нам известно, детально не исследовалось, однако имеются данные [17] о том, что при достаточно сильном изменении этого параметра вследствие изменения температуры интенсивность свечения разряда также заметно изменяется: с увеличением электропроводности объекта она возрастает. По-видимому, это связано с перераспределением падения напряжения между разными участками разрядной ячейки и соответствующим изменением напряженности электрического поля в разрядном зазоре.

С точки зрения анализа получаемых изображения и, в частности, для оценки разрешающей способности метода, важно знать размеры и форму отдельных элементов разложения изображения и учитывать влияние на них различных факторов. Установлено [11, 16], что эти параметры в первую очередь зависят от межэлектродного расстояния d, давления газа р и материала электродов, в то время как вид напряжения и сорт газа на них практически не влияют. Амплитуда напряжения на размер элементов разложения также не влияет, однако при ее увеличении пропорционально растет число этих элементов и, следовательно, их плотность на отдельных участках, что сказывается на контрасте и яркости изображении в целом.

Для получения наилучшего качества изображений при лавинной ГРВ следует использовать давления газа, близкие к атмосферному, и устанавливать при этом разрядный зазор, не превышающий миллиметра. Однако при решении некоторых специальных задач может оказаться целесообразным использование и иных значений этих параметров, например для уменьшения напряжения зажигания (более низких давлений) или для повышения яркости изображения (более протяженных разрядных зазоров).

Приведенный выше материал позволяет сделать вывод, что при лавинной ГРВ информация об объекте передается на изображение за счет его воздействия на характеристики газового разряда: интенсивность, длительность, частоту, следования и пространственное распределение отдельных лавинных актов, а также спектральный состав излучения. Это позволяет выделить основные информативные параметры объектов при этом виде ГРВ.

Факторы, вызывающие изменение электрического поля в разрядном зазоре (например, неоднородность структуры поверхности или объема), так как при одинаковой концентрации инициирующих частиц в областях с максимальной напряженностью электрического поля лавинные разряды возникают преимущественно и развиваются более интенсивно по сравнению с соседними областями.

Пространственная или временная неоднородность эмиссионных свойств поверхности объекта, так как от них зависят как интенсивность разрядного акта (ФЭЭ, ЭЭЭ, в определенных условиях ИЭЭ и АЭЭ), так и частота следования разрядов (ЭЭЭ).

Пространственная или временная неоднородность собственного газовыделения (или испарения) поверхности объекта, так как оно влияет на состав газовой среды в зазоре, а, следовательно, на интенсивность разряда и спектральный состав его излучения.

Неоднородность поверхности объекта по электропроводности или ее изменение во время измерений, так как от нее зависят интенсивность отдельных актов разряда и их частота следования.

На основании полученных к настоящему времени данных можно оценить предельные значения некоторых визуализируемых параметров исследуемого объекта, а также характеристик получаемых при лавинной ГРВ изображений.

При практическом осуществлении визуализации методом лавинной ГРВ важно учитывать также, что на характеристики получаемых изображений могут влиять одновременно многие факторы, например работа выхода объекта, наличие на его поверхности загрязнения неровностей, шероховатости и т.п., влияние каждого из которых в отдельности можно не только объяснить, но и качественно предсказать. Однако при одновременном их воздействии, носящем зачастую разнонаправленный характер, идентифицировать их и выделить влияние каждого «в чистом виде» удается далеко не всегда.

Основные физические процессы, лежащие в основе лавинном ГРВ, изучены довольно подробно, однако многие важные аспекты проблемы остаются пока еще не выясненными.

Это в первую очередь относится к области использования данного метода в биологии и медицине, где, по-видимому, необходим новый подход как к оценке влияния объектов на газовый разряд, т.е. к выявлению наиболее информативных параметров объектов, так и к разработке методических вопросов, при решении которых в первую очередь должно быть уделено внимание проблеме обратного воздействия газового разряда на объект (особенно живой).

1.1.2 Поверхностная ГРВ

Метод поверхностной ГРВ не менее перспективен [1-3, .5, 13], чем рассмотренный выше метод лавинной ГРВ, и если он пока что применяется не столь широко, то основная причина этого - трудности, связанные с интерпретацией получаемых результатов.

Рисунок 6 - Принципиальная схема устройства для поверхностной газоразрядной визуализации. 1-исследуемый объект, 2-плоский металлический электрод, 3-источник напряжения

а) б)

Рисунок 7 - Примеры получаемых при поверхностной ГРВ изображений с использованием положительного (а), отрицательного (б) импульсов

На рисунке 6 приведена схема простейшего устройства для осуществления поверхностной ГРВ. На рисунке 7 приведены примеры изображений, получаемых с его помощью в разных условиях. Разряд в этом случае возникает между объектом 1 и электродом 2 вдоль поверхности диэлектрической пластины 4 (например, фотоматериала), служащей носителем изображения. На этой пластине фиксируется общая картина разряда, содержащая при определенных условиях информацию об исследуемом объекте.

Поскольку разрядный процесс в этих условиях весьма специфичен, рассмотрим его более подробно. Для этого заменим объект 1 тонким металлическим стержнем и подадим на него положительный по отношению к электроду 2 импульс напряжения. Очевидно, что напряженность электрического поля (имеющего у поверхности диэлектрической пластины 4 радиальную конфигурацию) будет наибольшей вблизи стержневого электрода и когда она достигнет в этой области критического значения, при котором электроны на длине свободного пробега набирают энергию, достаточную для ударной, ионизации газовых частиц, в приповерхностном газовом слое возникнут электронные лавины. Однако эти лавины будут распространяться не в свободном объеме газа, а по поверхности диэлектрика, двигаясь в сторону стержневого электрода. Электроны лавин, развивающихся по поверхности этого электрода, будут оставлять на диэлектрике разрядные «каналы» с локализованным в них положительным зарядом. Электрическое поле, создаваемое этим зарядом, будет суммироваться с внешним полем, что вызовет появление новых подобных лавин, которые, однако, будут развиваться теперь в сторону образовавшихся ранее каналов. В результате этого процесса на поверхности диэлектрика будет создаваться постепенно разветвляющаяся сеть из таких каналов до тех пор, пока электрическое поле на периферии этого зарядового образования не станет меньше критического. Фотографии совокупности подобных каналов получили название «фигур Лихтенберга», и им посвящена обширная литература, в которой рассматривается влияние на них различных факторов. Аналогичные фигуры можно получить и при отличной от стержня конфигурации электрода 1, однако в любом случае необходимо, чтобы электрическое поле вблизи него было сильно неоднородным.

При обратной полярности напряжения электроны лавин будут двигаться от электрода 1 к периферии, т.е. в сторону ослабляющегося поля, поэтому образующаяся разрядная картина будет отличаться существенно меньшими размерами и меньшей разветвленностью (рисунок 7 б).

Описанные формы разряда назвали «положительным» и «отрицательным» скользящими (поверхностными) разрядами соответственно, а рассмотренную фазу его развития - лавинной или коронной стадией [17 - 21].

Если амплитуду импульсов напряжения или давление газа постепенно увеличивать, то при некотором их значении от описанной выше разрядкой фигуры развивается интенсивный стример: начинается следующая (стримерная) стадия разряда, которая затем переходит в искровую. Для поверхностной ГРВ используется лишь самая слаботочная - лавинная стадия, при которой интегральная величина тока в импульсе не превышает 50 мА [22].

Фигуры, подобные описанным выше, можно наблюдать и в том случае, когда верхний электрод не прижат к диэлектрической пластине, а отделен от нее небольшим (как правило, не более миллиметра) газовым зазором. Однако форма разряда в этом случае оказывается более сложной; наряду с поверхностным может разбиваться и рассмотренный выше лавинный разряд, что необходимо учитывать при интерпретации получаемых изображений.

Часто на практике для получения разрядных фигур на электроды подают серию биполярных импульсов напряжения. В этом случае при каждом из них возникает соответствующая фаза разряда, и окончательная картина представляет собою суперпозицию изображений от положительных и отрицательных разрядов (с учетом искажения: электрического поля положительным поверхностным зарядом, оставшимся после предыдущих разрядов).

На рисунке 7 видно, что поверхностные ГРФ весьма сложны, поэтому получить из их вида информацию о свойствах исследуемого объекта представляется довольно сложным. Для этого в первую очередь необходимо выявить параметры получаемых изображений, поддающиеся количественным оценкам. К ним, по-видимому, могут быть отнесены следующие:

параметры, характеризующие разрядные треки (длина, разветвленность);

интегральный ток разряда или пропорциональная ему интенсивность свечения (ее можно оценить, например, оптическим путем в процессе эксперимента);

спектральный состав свечения разряда;

параметры, характеризующие форму разрядной фигуры (радиус, общая площадь, симметрия и др.).

Рассматриваемые параметры разрядной фигуры зависят также от характеристик диэлектрика, покрывающего нижний электрод. Например, при постоянстве прочих параметров, длина разрядного трека и напряжение перехода в стримерную стадию обратно-пропорциональны корню квадратному из удельной поверхностной емкости:

По данным [18] наличие на поверхности шероховатостей, пыли или влаги, если с ними не связано изменение поверхностной проводимости, не сказывается на изображениях.

В литературе неоднократно приводились сведения об изменении окраски цветных ГРФ при изменении состояния объекта [1-3, 5]. Однако использование цветных фотоматериалов для выявления подобных эффектов и их интерпретации малоэффективно, так как цветопередача фотоматериалов сильно зависит от их типа и процесса обработки. Поэтому в настоящее время более перспективным представляется исследование спектрального излучения с помощью спектрографа или фотоэлектронного умножителя с набором светофильтров. При использовании этой методики было установлено [11, 15], например, что спектр излучения поверхностного разряда в воздухе состоит в основном из молекулярных полос второй положительной системы азота, а также содержит линии СО, СО₂ и О₂, что обычно наблюдается в слаботочном разряде в воздушной среде. Спектры, полученные от различных объектов, различаются только интенсивностью линий (на уровне чувствительности использованной аппаратуры).

В случае электродной системы “острие - плоскость” поверхностный разряд всегда дает строго симметричные фигуры Лихтенберга, между тем, при исследовании сложных объектов (особенно биологических, например участков кожного покрова человека) во многих случаях [1-3, 5] наблюдаются разрядные фигуры весьма сложной формы. Имеющиеся в литературе данные не позволяют пока что однозначно определить факторы, приводящие к асимметрии этих фигур или к резкой неоднородности их контура.

В настоящее время трудно выделить параметры исследуемых объектов, влияющие на разрядные фигуры с той же четкостью, как это было сделано при анализе лавинной ГРВ. Тем не менее, на основании имеющихся данных и общего рассмотрения процесса поверхностного разряда, по-видимому, можно указать на следующие основные информативные параметры объектов.

. Факторы, влияющие на величину и конфигурацию электрического поля у краев объекта, например, пространственная или временная неоднородность объекта по химическому составу, электропроводности и т.п., так как эти факторы могут вносить изменение в конфигурацию разрядных картин вблизи объекта и в какой-то степени определять их форму. Пространственная или временная неоднородность эмиссионных параметров (работа выхода) краев объекта, так как эти параметры могут определять начальную стадию развития разряда.

Пространственная или временная неоднородность газовыделения объекта, так как эти факторы могут изменять как параметры разрядных треков (длина, разветвленность), так и излучение разряда (интенсивность, спектральный состав).

Необходимо также иметь в виду, что на разрядные картины помимо объекта могут оказывать сильное влияние рассмотренные выше «побочные» факторы, причем, в ряде случаев их воздействие трудно выявить в полной мере. На ток разряда, а, следовательно, и на получаемые изображения может влиять и общий импеданс электрической цепи, включая источник напряжения, разрядное устройство, соединительные провода и пр. Все это в какой-то степени ограничивает в настоящее время область применения метода. По-видимому, целесообразнее всего использовать его для контроля изменений визуализируемых параметров одного и того же объекта во времени.

Метод поверхностной ГРВ представляет несомненный интерес для исследования не только неорганических, но и в особенности биологических объектов. Однако, как следует из рассмотренного материала, для более широкого его внедрения необходимы дальнейшие более детальные исследования физических процессов, протекающих в скользящем разряде, и связи этих процессов с параметрами изображений.

1.1.3 Вакуумная ГРВ

Метод визуализации с помощью разряда при пониженном давлении газа применяется пока что значительно реже, чем рассмотренные выше способы, однако он несомненно заслуживает обсуждения. На рисунке 8, показана принципиальная схема устройства для осуществления вакуумной ГРВ.

Рисунок 8 - Принципиальная схема устройства для вакуумной ГРВ: 1-исследуемый объект, 2-герметичный баллон, 3-люминесцентный экран, 4- источник напряжения

Увеличенное изображение объекта 1 помещенного внутрь герметичного баллона 2, формируется на токопроводящем люминесцентном экране 3 в виде темного рисунка на более светлом фоне. Рассмотрим более подробно физические процессы, лежащие в основе этого метода. Исследования [8, 10, 19] показали, что получение четких изображений при вакуумной ГРВ возможно лишь в строго определенных условиях. Первое из них: на объект 1 должен быть подан отрицательный относительно экрана 3 потенциал. Из этого следует, что образование изображения обусловлено бомбардировкой экрана электронами (что подтверждается также экспериментами с воздействием на разряд магнитного поля [19]). Очевидно, что электронный поток сможет донести до экрана информацию об объекте, например о рельефе его поверхности, только в том случае, если этот поток не рассеивается при движении к экрану, т. е. когда средняя длина свободного пробега электрона соизмерима с расстоянием от объекта до экрана. Это условие налагает жесткие ограничения на изменения таких параметров, как давление газа р и межэлектродное расстояние d, в пределах которых возможна визуализация объекта. В работе [11] было показано, что рассмотренным выше условиям отвечает специфическая форма самостоятельного тлеющего разряда, описанная в литературе под названием «плотный тлеющий разряд» (ПТР) [18]. Для этого разряда характерно наличие протяженной области катодного падения потенциала (КПП), простирающейся при ~10^-3 мм рт. ст. на несколько сантиметров. В таких условиях энергия эмитированных катодом (объектом) электронов быстро становится выше той, которая соответствует максимуму функции ионизации [21], и они пролетают область КПП без столкновений. Около анода, расположенного от катода на расстоянии близком к средней длине свободного пробега электрона, некоторые электроны испытывают неупругие соударения, создавая в результате, ударной ионизации небольшой прианодный слой квазинейтральной плазмы (в этом процессе участвуют также и электроны, отраженные от анода [17]). Основная масса электронов пучка пролетает слой плазмы без столкновений и формирует на люминесцентном экране (аноде) изображение. Характерно, что как только расстояние от объекта до экрана превысит среднюю длину свободного пробега электрона, качество изображения ухудшается. Режим ПТР может быть получен как при постоянном, так и при переменном (импульсном, синусоидальном) напряжении. При постепенном увеличении его амплитуды, сначала (при напряжении зажигания U_a) появляется короткий импульс тока амплитудой 100-300 -мкА, однако экран остается темным. Свечение экрана появляется при более высоком напряжении (напряжении свечения U_c), но изображение объекта все еще отсутствует - экран светится равномерно, и лишь когда напряжение превысит U_c на 6-12% (достигнет напряжения появления изображения U*), на экране формируется четкое изображение объекта. Значения всех этих трех пороговых напряжений существенно зависят от параметра pd. Изображения на экране могут формироваться в ограниченной области изменения напряжения, превышающего ; за верхним пределом этого интервала разряд переходит в иную форму, изображение исчезает, экран светится ярко и равномерно. При вакуумной ГРВ основную роль играет эмиссия электронов объектом. В условиях ПТР она происходит в результате, бомбардировки его поверхности быстрыми тяжелыми частицами. Основную роль при этом играют положительные ионы, вытягиваемые электрическим полем из прианодной области. Каждый такой ион при движении к объекту взаимодействует с атомами газа, участвуя в процессах передачи импульса, перезарядки, ионизации (при большой энергии), в результате чего на объект поступает несколько быстрых ионов и нейтралей. Поскольку -коэффициенты ионно-электронной эмиссии и кинетического выбивания электронов с поверхности нейтралями в рассматриваемом диапазоне соизмеримы [21], оба эти процесса дают заметный вклад в эмиссию электронов объектом.

Рассмотрим более подробно процесс формирования изображений. Электроны, эмитируемые объектом, имеют небольшую начальную энергию (порядка 1 - 3 эВ [21, 22]), а векторы их скорости распределены по закону косинуса. Если объект однороден, эмитированные электроны попадают в однородное ускоряющее электрическое поле и, бомбардируя экран с большой энергией, вызывают его равномерное свечение. Наличие у объекта потенциальной или геометрической неоднородности вызывает искажение электрического поля у поверхности, в результате чего наряду с нормальной появляется тангенциальная составляющая поля. Эмитированные электроны получают под ее воздействием тангенциальную компоненту скорости, что приводит к отклонению их траекторий и вызывает ослабление свечения соответствующих участков экрана. Экспериментальные исследования [14] показывают, что рассматриваемым методом можно обнаружить неоднородности с характерными размерами (например, с радиусом выступа на металлической поверхности), превышающими ~5 мкм, что не противоречит развитым выше представлениям. Очевидно, что методом вакуумной ГРВ можно разрешать лишь те неоднородности, расстояние между которыми заведомо превышает их характерные размеры, и что при визуализации рельефа объекта, как вогнутости, так и выпуклости отображаются на экране в виде темных участков.

Имеющиеся экспериментальные данные позволяют рекомендовать в качестве наиболее благоприятных следующие условия проведения опытов: напряжение питания либо постоянное, либо синусоидальное (частотой не выше ~10⁵ Гц), либо импульсное (при длительности импульсов на уровне  более 1 мкс). Необходимо отметить, однако, что положение границ области визуализации может в какой-то степени зависеть от геометрии разрядной колбы из-за влияния заряда стенок [15]. Очевидно, что визуализируемые объекты должны удовлетворять требованиям вакуумной гигиены и выдерживать бомбардировку поверхности быстрыми тяжелыми частицами без существенной эрозии.

Метод вакуумной ГРВ может найти применение при исследовании эмиссионных процессов поверхности катодов, работающих в условиях газового разряда или низкого вакуума, в устройствах отображения информации и т.п. Основные преимущества способа- относительная простота технической реализации и малая потребляемая мощность.

В последних публикациях научных исследований ГРВ были приведены другие названия методов “поверхностная” ГРВ получила названия “скользяще-искровой”. Более подробно можно рассмотреть классификацию ГРВ в таблице 1.

Таблица 1. Условия реализации способов ГРФ по методу Кирлиан

Было бы естественно поставить вопрос о том, какое место среди имеющихся многочисленных способов получения изображений объектов, занимают рассмотренные выше методы ГРВ. Во-первых, очевидно, что эти методы отнюдь не вытесняют какие-либо из методов известных ранее, а лишь дополняют их. Во-вторых, во многих случаях применение методов ГРВ оказывается более экономичным по сравнению с другими, так как позволяет получать результаты с меньшей затратой средств и более оперативно. В-третьих, можно указать на ряд задач (например, на проблему обнаружения скрытых дефектов в изделиях при неразрушающем контроле их качества), которые вряд ли могут быть решены столь же эффективно другими методами. Наконец, в-четвертых, можно ожидать в ближайшее время значительно более интенсивного применения методов ГРВ в медико-биологических исследованиях и медицинской практике.

Необходимо отметить, однако, что при использовании методов ГРВ нужно в первую очередь учитывать их реальные возможности как принципиальные, обусловленные физическими процессами, лежащими в их основе, так и технические, связанные с особенностями исследуемых объектов, методическими трудностями и пр. Любая попытка выйти за пределы этих ограничений неизбежно приведет к ошибочным результатам (это важно учитывать при оценке результатов, содержащихся в различных публикациях).

Наконец, нужно решительно отказаться от попыток использовать эффекты, связанные с методами ГРВ, для каких-либо околонаучных построений, до сих пор, к сожалению, встречающихся в некоторых публикациях. Подводя итог изложенного, можно констатировать, что методы ГРВ завоевали прочные позиции в ряде областей науки и техники и что в ближайшем будущем следует ожидать еще более интенсивного их использования. Очевидно, что для более широкого их внедрения в практику, необходима дальнейшая целенаправленная разработка проблем, связанных как с исследованием физических основ этих методов, так и с созданием серийной технической аппаратуры для их применения, прежде всего высоковольтных источников напряжения с нужными параметрами.

1.2 Электромагнитное поле и его воздействие на биообъекты

Электромагнитное поле, являясь видом материи, обладает массой, энергией и импульсом, которые перемещаются в пространстве в виде электромагнитных волн. Они образованы электрической E и магнитной Н составляющими, которые перпендикулярны друг другу и направлению распространения. Основными параметрами электромагнитных волн являются частота f, длина волны l и скорость распространения c. Эти параметры связаны соотношениями f=c/l, справедливым для свободного пространства, где c=3×10⁸ м/с. Если скорость света выражена в м/с, частота f в МГц, то длину волны l можно определить по формуле: l=300/f.

В электромагнитной волне, распространяющейся от точечного источника излучения, в зависимости от расстояния, различают три условные зоны: ближнюю, промежуточную и дальнюю. Поскольку в ближней и промежуточной зонах пространственная структура электромагнитного поля неоднородна, то это существенно усложняет как измерение поглощенной энергии, так и прогнозирование возможного биологического влияния. К дальней зоне относится область, находящаяся на расстоянии от источника излучения более чем 2L^2/l, где L - максимальный линейный размер источника.

Изучению характера воздействия электромагнитного поля на живые объекты посвящено огромное количество публикаций как теоретического, так и экспериментального плана. Изучались и простейшие организмы (амебы, бактерии, парамеции), и насекомые, и растения, и высокоорганизованные животные.

В последние годы отчетливо обозначилась проблема поиска физического механизма биологического действия слабых электромагнитных полей и излучений. Эти факторы внешнего воздействия, слабые в энергетическом смысле, способны иногда оказывать достаточно сильное воздействие на состояние или поведение биологического объекта. Такие свойства характерны для информационных воздействий, при которых интенсивность реакции объекта соразмерна не столько энергии фактора воздействия, сколько информационной значимости его для объекта и той доли энергии метаболизма, которая вовлекается в формирование его ответной реакции. Экспериментальные факты в этой области исследований множатся, а перспективные теоретические подходы к выявлению биофизических механизмов этих явлений пока не найдены. Многие остроумные гипотезы о первичных механизмах действия слабых полей и излучений, использующие предполагаемые уникальные свойства живого организма или клетки, все более теряют свою привлекательность с ростом числа экспериментальных работ, в которых показано, что многие наблюдаемые биологические эффекты могут быть воспроизведены при предварительном воздействии на воду (точнее, на водную систему с растворенными в ней солями и газами) и при последующем воздействии обработанной воды на биологический объект. Это подкрепляет часто высказываемые предположения о том, что именно водная компонента живого объекта может быть первичной мишенью воздействия слабых электромагнитных полей и излучений.

Одним из важных условий для взаимодействия с биологическими объектами является поляризация электромагнитной волны, которую определяет положение векторов Е и Н в пространстве. Горизонтальное или вертикальное расположение Е вектора определяет электромагнитную волну, соответственно, как горизонтально или вертикально поляризованную. Интенсивность магнитного поля оценивается плотностью потока энергии в диапазоне частот от 0,3 ГГц до 3000 ГГц и электрической составляющей Е и магнитной Н в диапазоне частот от 3 Гц до 3 МГц.  Рассмотрим влияние электромагнитного излучения на человека и взаимодействие электромагнитных полей с биологическими объектами вообще. Физические аспекты взаимодействия электромагнитных полей с биологическими объектами рассматриваются на макро- и микроскопических уровнях. Макроскопический подход предполагает получение информации о поведении биологического объекта в поле, складывающееся из количественной оценки поглощённой, прошедшей или отражаемой им энергии падающей волны, топологической картины распределения поглощённой мощности, т.е. дозиметрии. Микроскопическое взаимодействие рассматривает явления на уровне атомов, молекул, надмолекулярных структур и клеток, что по сути дела является биофизическими механизмами действия электромагнитных полей. Эффект взаимодействия электромагнитного поля с биологической средой будет находиться в зависимости от поглощённой за определённое время энергии поля, т.е. дозы облучения. В его основе лежит преобразование энергии поля в тепло, которое осуществляется по двум классическим механизмам, определяемым диэлектрическими характеристиками биологического материала: индуцирования токов и вращение/перемещение молекул.

Вопросы дозиметрии электромагнитных полей очень сложны, т.к. величина поглощенной энергии определяется не только интенсивностью и частотой поля, но и размерами, формой объекта, его расположением относительно Е и Н векторов, внутренней структуры, окружающим пространством, наличием заземления и многими другими факторами. В качестве характеристики величины поглощенной энергии используется параметр УПМ (удельная поглощенная мощность).

Глубина проникновения и длинна волны в тканях тела человека и животных зависит от содержания в них воды и при её высокой концентрации эти величины меньше, чем в противоположном случае. Нагрев биологического материала является основным механизмом преобразования энергии электромагнитного поля высокой интенсивности. Изменение температуры тела может служить пусковым механизмом для различных реакций, уровень изменений которых зависит от терморегуляторных и метаболических характеристик конкретной функциональной системы организма. Любое по своей природе повышение температуры связано с изменением теплового баланса между скоростью поступления энергии в объект и её выведением. Одним из защитных механизмов, обеспечивающих элиминацию избыточной тепловой энергии, является способность к теплообмену, которой обладает система кровообращения. Однако, структурно-функциональные особенности некоторых органов, обладающих слабой терморегуляционной системой, не способной достаточно эффективно отводить тепло, или характеризующихся повышенной чувствительностью к изменению температуры, ставят их в разряд критических. В первую очередь, к ним относится хрусталик глаза, когда на фоне отсутствия тепловых ощущений, особенно при низких интенсивностях электромагнитных полей, в нем наблюдается изменения, приводящие к помутнению - катаракте. Незначительное повышение температуры может привести в биологических объектах к ускорению многих физиологических и биохимических процессов более чем в два раза, которые могут в результате привести к возникновению значимых реакций. С другой стороны, открытое проявление такой реакции может быть скрыто за счет работы системы поддержания терморегуляционного гомеостаза, вследствие чего возникает возможность формирования множества вторичных эффектов, различных как по величине, так и по своей направленности.

Рассмотрим механизмы влияния электромагнитного поля на биообъекты. В настоящее время многими исследователями, изучающими влияние магнитных полей на живые системы, предприняты попытки, определить механизмы их действия. Различают следующие три типа физического взаимодействия постоянных магнитных полей с биологическими системами:

Электродинамическое взаимодействие токами проводимости (например, с текущим раствором электролита). Магнитное поле в результате возникновения силы Лоренца действует на движущиеся носители электрического заряда. Это приводит к индукции электрического потенциала (так называемого потенциала потока») и тока. «Потенциалы потока» у животных и человека обычно связаны с сокращением сердечных желудочков и выбросом крови в аорту. Лоренцево взаимодействие также приводит к возникновению магнитно-гидродинамической силы, направленной противоположно кровотоку. Считается, что снижение кровотока в аорте достигает 10% при действии магнитного поля 15 Тл.

Магнитно-механические эффекты, включая ориентацию магнитно-анизотропных структур в однородных полях и смещение парамагнитных и ферромагнитных материалов в градиентах магнитного поля. Особое внимание в механизмах взаимодействия представляет возникновение сил и вращающих моментов, действующих на эндогенные и экзогенные металлические предметы.

Эффекты воздействия на состояние электронного спина промежуточных продуктов реакции. Химия спин-коррелированных пар радикалов в течение длительного период времени рассматривалась в химии и биологии как проявление эффектов магнитного поля.

Постоянные магнитные поля в диапазоне от 10 до 100 мТл могут влиять на протекание некоторых органических химических реакций в результате воздействия на состояние электронного спина промежуточных продуктов реакции. Спин-коррелированная пара радикалов может рекомбинироваться и препятствовать образованию продуктов реакции в следующих условиях: пара, образованная в триплетном состоянии, должна перейти в синглетное состояние посредством какого-либо механизма и радикалы должны быть расположены близко, чтобы рекомбинировать.

Однако индуцированное магнитным полем изменение концентраций или потоков свободных радикалов, не приводит к физиологическим последствиям для клеточных функций или отдаленным мутагенным эффектам [23]. При воздействии внешних электрических и магнитных полей сверхнизких частот в организме наводятся электрические поля и токи. При помощи измерений была выявлена взаимосвязь между внешними полями и наведенным электрическим полем и плотностью тока в организме или другими параметрами, обусловленными воздействием этих полей.

Локально индуцированное электрическое поле и плотность тока представляют особый интерес, поскольку они могут стимулировать возбудимые ткани, такие как нервные и мышечные волокна [24].

Рассмотрим различные исследования воздействия электромагнитного поля на биообъекты как растительного, так и животного происхождения.

Вопрос о влиянии естественного магнитного поля (МП) на растения исторически сравнительно не нов. По материалам Ю.И. Новицкого и др. [25, 26], проводили исследования влияния магнитного поля на движение протоплазмы в клетках хары и традесканции. A. д′ Арсонваль, наблюдал ускорение роста кресс-салата под влиянием постоянного магнитного поля (ПМП), затем Дж. Толомей сообщил, что геотропизм корней фасоли нарушается ПМП. В то же время, Л. Эррера не наблюдал влияние ПМП на митоз в волосках тычиночных нитей традесканции.

В принципе вопрос о значимости флюктуаций геомагнитного поля (ГМП) был поставлен и проанализирован Дж. Райнке на примере роста камыша болотного (суточные вариации интенсивности роста увязывались с ГМП).

Рядом исследователей были проведены эксперименты по выявлению действия природных магнитных полей на живые объекты. П.В. Савостиным [15] было высказано предположение, что периодичная чувствительность роста растений к ГМП обуславливается периодичностью митозов. В опытах А.П. Дуброва и Е.В. Булыгиной [16] смещалась ритмика корневых выделений и при изменении горизонтальной составляющей ГМП.

Японские ученые Мурайи Масафуми и др., исследуя влияние статического магнитного поля на рост первичных корней кукурузы, достоверно установили, что сильное статическое магнитное поле оказывает слабое тормозящее влияние на рост первичных корней проросших семян кукурузы, незначительно уменьшая их гравитропическую реакцию. Эти же исследователи изучали влияние переменного магнитного поля (ПеМП) на рост первичного корня кукурузы и показали, что имея частоту 200-320 Гц и магнитную индукцию 0,005 Тл оно ингибирует рост корня, как в целом, так и в направлении действия сил гравитации [17].

Электромагнитную стимуляцию почек каштана в культуре ткани изучали ученые из Словакии Р. Рузик и др. [18]. Зародыши, выделенные из семян, культивировали in vitro на среде Хеллера. Культуру подвергали обработке ЭМП 1,2; 3,2 и 5,9 мТл по 1 ч в день, 6 дней в неделю в течение 28 недель. Влияние поля на рост почек зависело от сезона. В начале лета оно усиливало рост на 50-60 % по сравнению с контролем, а в конце лета слабо ингибировало. В начале зимы опять наблюдали стимуляцию роста. .A. Kузнецов, K.Х. Хасенштейн [19] с помощью индукции искривления корня при магнетофорезе, исследовали возможность замены гравитационного вектора для корней высоким градиентом магнитного поля. Полученные данные, показывают, что, несмотря на некоторое уменьшение скорости роста, а также искривления корня у вращавшихся сеянцев, по сравнению с не вращавшимися, магнитное поле может заменять гравитационное.

Эффекты электромагнитного поля на ранний рост у трех видов растений были изучены M. С. Дейвис [20]. Семена Raphanus sativus L. (редис), Sinapsis alba L. (горчица), и Hordeum vulgare L. (ячмень), выращивались в непрерывных ЭМП в условиях ионного циклотронного резонанса, для стимулирования ионов Ca2+. Вес сухого стебля и высота были значительно больше у опытных растений, чем у контрольных в каждом ЭМП эксперименте, хотя другие признаки мало, чем отличались от контроля. Растения горчицы слабо поддавались действию ЭМП.

Стимулирование прорастания, роста и регенерации побегов каллуса Nicotiana tabacum L. пульсирующими электромагнитными полями (пЭМП) исследовали Р. Бовелли, A. Бениччи [21]. Авторы ссылаются на результаты Луччесини и др. [22], которые обнаружили, что обработка электромагнитным полем (пЭМП) стимулировала растения Prunus cerasifera Ehrh (слива растопыренная), разводившихся in vitro.

Влияние ЭМП линий электропередач на покрытосеменные растения, изучали В.Г. Рошко, В.В. Роман [23, 24]. Выявлена общая закономерность, согласно которой фитомасса возрастает по мере удаления от ЛЭП. A. Яно и др. [25] подвергали первичные корни саженцев редиса (Raphanus sativus L.) действию однородного статического магнитного поля. В направлении роста корней наблюдали отрицательный тропизм. Они реагировали значительно на южный полюс (P<0,05) магнита.

Влияние магнитных полей на животных исследовано многими учеными. Полученные результаты свидетельствуют о действии магнитных полей на все стороны жизнедеятельности организмов относящихся к различным систематическим группам.

Остановимся на некоторых данных. Ф. Браун, его сотрудники и последователи подтверждают биологическое действие слабых искусственных магнитных полей [26, 27, 28, 29, 30, 31].

Эффекты активации синтеза протеина и действие на мембранный транспорт в крысиной коже импульсных электромагнитных полей исследовали В. де Локер и др. [33]. Угнетение роста, стимуляцию семенников и синтеза мелатонина у Джунгарских хомячков (Phodopus sungorus) слабым МП (50 Гц) выявили M. Нихаус и др. [34]. Влияние магнитного поля на звездную ориентацию молодых мигрирующих птиц изучали П. Вайндлер и др. [35]. В ходе эксперимента ими был сделан вывод, что МП необходимо для развития способности выбора популяционно-специфического направления на основе МП.

Китообразные разных видов регулярно мигрируют на тысячи, и даже десятки тысяч километров. Возникло предположение, что животные находят путь в океане при помощи «магнитного чувства». Обнаружение биогенного магнетита в твердой мозговой оболочке у обыкновенного дельфина Delphinus delphis [36], а затем у представителей Ziphius, Tursiops, Phocenoides и Megaptera [37], существенно подкрепило это предположение. В.Б. Кузнецов [38] изучил вегетативные реакции дельфина афалины на изменение постоянного МП. Показана высокая чувствительность дельфина к изменению величины ПМП («магнитное чувство»).

Кроме того, множество данных получено и по влиянию магнитных полей на микроорганизмы. Приведем некоторые из них.

При экранировании микроорганизмов от ГМП резко снижается рост колоний [39], образуются мутантные штаммы [40]. Анализ изменений спонтанного уровня титра фага в лизогенной культуре E. Coli K12 (λ), показал зависимость их от изменений горизонтальной составляющей ГМП [41]. M.Р. Гретц [42], наблюдал нарушение биогенеза целлюлозы у бактерий и высших растений магнитными полями. А.Ю. Матрончик и др. [43] исследовали действие низкочастотного и постоянного магнитных полей на конформационное состояние генома клеток E.Coli, обнаружена волнообразная зависимость изменений конформационного состояния генома от магнитной индукции в диапазоне от 0 до 110 мкТл. Ж.Р. Алавердян и др. [44] исследовали влияние постоянного и переменного магнитных полей на кислотообразующую способность и фазы роста молочнокислых бактерий.

Наблюдалась стимуляция роста при воздействии ПМП продолжительностью 30 мин. В различные фазы роста штамма Lactobacterium acidophilum. Kудо и др. [45] исследовали образование противоопухолевого антибиотика неокарциностатина (НКС) Streptomyces Carzinostaticus Var. F 41, зависящее от внешнего магнитного поля. Ими выявлено повышение выхода НКС при действии магнитного поля в течение экспоненциальной фазы роста. А.В. Макаревич [46] изучал влияние ПМП, источником которого является ферритонаполненные полимерные композиты (магнитопласты), на процессы роста микроорганизмов Pseudomonas fluorescens, Staphylococcus albus, Aspergillus niger в твердых и жидких питательных средах. Установлена стимуляция метаболизма и роста микробных клеток. П. Житарю с сотр. на цыплятах были получены данные для стимулирующих доз импульсных ЭМП. Им удалось связать свои результаты с процессами энергетического обмена и показать, что ЭМП повышает сопряженность процессов окисления и фосфорилирования. Наблюдаемые изменения в характере газообмена связаны, прежде всего, с изменением характера сопряженности процессов окисления и фосфорилирования при общем уклонении обмена веществ под влиянием МП в сторону анаэробиоза [47, 48] . К сходному выводу пришли П. Житарю с сотр. при изучении действия импульсных ЭМП на вылупляемость цыплят, а также И.А. Тарчевский, А.И. Заботин и др. при изучении неблагоприятных воздействий на фотосинтез (засуха, МП, электрическое поле) в отношении фотофосфорилирования.

К вопросу об экстраполяции результатов опытов над животными на человека нужно подходить крайне осторожно. Известно, что для каждого организма существует набор частот, присущих колебаниям параметров внешней среды, на которые он реагирует наиболее остро. Проведенные О.В. Хабаровой вычисление и анализ резонансных частот для органов и систем обнаруживает их хорошее совпадение с экспериментально выявленными частотами наибольшего отклика организма на внешнее воздействие. Например, биоэффективность для человека частот 0,05 - 0,06, 0,1 - 0,3, 80 и 300 Гц объясняется резонансом кровеносной системы, а частот 0,02 - 0,2, 1 - 1,6, 20 Гц - резонансом сердца. Наборы биологически активных частот не совпадают у различных животных. Например, резонансные частоты сердца для человека дают 20 Гц, для лошади - 10 Гц, а для кролика и крыс - 45 Гц [6]. Таким образом, представленные экспериментальные данные на животных показали однонаправленность морфофункциональных изменений как при возмущениях ГМП Земли, так и при действии искусственных магнитных полей различной интенсивности.

Рассмотрим воздействие электромагнитного поля на человека.

Особое внимание исследователей обращено на неблагоприятные эффекты МП вблизи силовых линий или электрических приборов, на здоровье человека (особенно в плане карценогенеза [73, 74]) [75].

Наиболее уязвимой для воздействия магнитных полей является нервная система. Выделено 3 синдрома нарушения нервной регуляции вследствие хронического воздействия ЭМП: 1) астенический; 2) астеновегетативный или синдром вегетососудистой дистонии и 3) гипоталамический [78].

Частые головные боли, раздражительность, повышенная утомляемость, нарушения сна, периодические боли в области сердца, артериальная гипотония и брадикардия характерны для астенического синдрома, имеющего место в начальной стадии заболевания.

Астеновегетативный синдром развивается при умеренно выраженных стадиях заболевания. В клинической картине наблюдается вегетососудистая дистония по гипертоническому типу. В отдельных тяжелых случаях возникают диэнцефальные кризы симпато-адреналового типа, что характеризует гипоталамический синдром. Для таких больных характерна головная боль приступообразного характера, эмоциональная лабильность, гипервозбудимость.

Действие магнитного поля силой 1000 А/м и частотой 45 Гц в течение 1 часа сопровождается у здоровых лиц отчетливыми изменениями биоэлектрической активности мозга, проявляющиеся наличием ЭЭГ- признаков релаксации и психомоторной активации, а также замедлением приобретения навыка при выполнении сенсомоторной реакции [85].

Предполагается, что в основе патогенеза данных заболеваний лежит нарушение гомеостаза ионов кальция в нейронах, активация клеток микроглии и их дальнейшая дегенерация, а также стимулирующее влияние ЭМП на продукцию бета-амилоида.

Результатом хронического воздействия ЭМП высоких и сверхвысоких частот являются изменения со стороны сердечно-сосудистой системы: снижение артериального давления, брадикардия, замедление внутрижелудочковой проводимости, а также дисбаланс содержания ионов калия, кальция и натрия в крови [89].

В научной литературе рассматриваются вопросы влияния ЭМП на репродуктивную функцию организма. Так, результаты исследования репродуктивной функции мужчин, обслуживавших трансформаторные установки со средней величиной напряжения в 400 кВ, показали снижение удельного числа новорожденных мальчиков, а также увеличение более чем в 3 раза числа врожденных аномалий при сравнении с контрольной группой, работавших

Однако прямая роль ЭМП в качестве мутагенного фактора или инициатора канцерогенеза окончательно не установлена.

Длительное воздействие предельно допустимых доз излучения приводит к усилению волн альфа-диапазона биоэлектрической активности головного мозга во время и после выключения ЭМП.

Известны работы о влиянии ЭМП радиоволнового диапазона на орган зрения и развитие катаракты. Тепловое воздействие радио- и микроволн приводит к нагреванию хрусталика до температуры, превышающей физиологическую норму. Развитие катаракты является одним из специфических поражений ЭМП в диапазоне частот 1,5 - 10 ГГц [107].

Однако, вышеприведенным результатам исследований присуща ограниченная статистическая значимость, которая не позволяет сделать более убедительные выводы о негативном влиянии магнитных полей и патогенезе выявленной симптоматологии.

Так как все вещества состоят из молекул, то каждая из них является системой зарядов. Поэтому состояние тел существенно зависит от протекающих через них токов и от воздействующего электромагнитного поля. Электрические свойства биологических тел более сложны, чем свойства неживых объектов, ибо организм - это еще и совокупность ионов с переменной концентрацией в пространстве. Первичный механизм воздействия токов и электромагнитных полей на организм - физический, поэтому он и рассматривается применительно к медицинским лечебным методам [110]. В комплексе реабилитационных мероприятий актуальным в настоящее время является применение физиотерапевтического воздействия на организм человека. Особенно следует выделить такой раздел физиотерапии, как электротерапию, основанную на генерировании различными приборами электромагнитных полей, оказывающих позитивное влияние на организм человека. По виду электроэнергии и характеру физического воздействия различают методы, основанные на применении электрического тока - постоянного, импульсного или поля - электрического, магнитного, электромагнитного. По характеру подводимой энергии методы делятся на контактные и дистанционные - индуктивные.

Таким образом, все методы электротерапии подразделяются на:

. Электротерапия с применением тока низкого напряжения - гальванизация, лекарственный электрофорез.

. Электротерапия с применением импульсных токов низкой и средней частоты - диадинамометрия, СМТ-терапия, флюктуоризация, электропунктура, электросон, центральная электроаналгезия.

. Электротерапия с применением магнитных, электрических и электромагнитных полей высокой, ультравысокой, сверхвысокой и крайневысокой частоты - индуктотермия, индуктофорез, УВЧ-терапия, импульсная УВЧ-терапия, УВЧ-индуктотермия, микроволновая терапия (ДМВ и СМВ), КВЧ-терапия.

. Электротерапия с применением постоянного электрического поля высокого напряжения - аэроионизация, франклинизация.

. Электротерапия с применением переменного импульсного тока высокой частоты и высокого напряжения - дарсонвализация, ультратонтерапия, диатермокоагуляция.

. Электротерапия с применением магнитного поля низкой частоты (ПеПМ) и постоянного магнитного поля (ПМП) [111].

В основном электротерапия осуществляется посредством прохождения тока через ткани, что вызывает перенос различных заряженных веществ и изменение их концентрации. Следует иметь в виду, что неповрежденная кожа человека обладает высоким омическим сопротивлением и низкой удельной электропроводностью, поэтому в организм ток проникает в основном через выводные протоки потовых и сальных желез и межклеточные щели. Поскольку общая площадь пор не превышает 1/200 части поверхности кожи, то на преодоление эпидермиса, обладающего наибольшим сопротивлением, тратится большая часть энергии тока. Электропроводность кожи зависит от многих факторов, и, прежде всего, от водно-электролитного баланса. Так, ткани в состоянии гиперемии или отека обладают более высокой электропроводностью, чем здоровые [113].

Особый интерес вызывает воздействие электричеством на биологически активные точки, т.е. электропунктура, которая, благодаря современным достижениям науки и техники, получает все более широкое распространение. В последние десятилетия было развито направление терапии, а именно нейродаптивная терапия, основанная на воздействии нейроадаптивного сигнала на биологически активные точки при помощи электронейроадаптивных стимуляторов (СКЭНАР, ДЭНАС, LEIT).

Одним из первых приборов для электростимуляции можно считать «ЧЭНС» - электростимуляторы, работающие по жесткой программе: неизменяемая форма воздействия с постоянной амплитудой (напряжения или тока).

Далее был разработан аппарат - электростимулятор с использованием магнитоконстрикционного эффекта (прямой магнитоконстрикционный эффект - изменение размеров сердечника при изменении магнитного поля, обратный - изменение магнитного поля при изменении размеров сердечника). Именно на этом эффекте и должна была быть построена модель «биологической обратной связи» (БОС) - структура воздействия на кожу должна меняться в зависимости от ее «давления» на магнитострикционный сердечник.

Главными и заметными эффектами данного вида электроимпульсной терапии являлись динамические изменения адаптационных приспособительных реакций. Метод был назван «КЭНАР» (контролируемая энергонейроадаптивная регуляция).

Необходимо отметить, что взаимодействия электромагнитных полей с биологическим объектом определяются:

параметрами излучения (частотой или длиной волны, когерентностью колебания, скоростью распространения, поляризацией волны);

физическими и биохимическими свойствами биологического объекта, как среда распространения электромагнитных полей (диэлектрической проницаемостью, электрической проводимостью, длиной электромагнитной волны в ткани, глубиной проникновения, коэффициентом отражения от границы воздух - ткань).

Таким образом, живые организмы, состоящие из множества клеток, имеющих, в свою очередь, огромное число молекул, атомов, заряженных частиц, сами являются источниками электромагнитных колебаний в широком диапазоне частот - от ультравысоких до инфранизких. Эти колебания могут иметь случайный и периодический характер. Эволюция биообъектов происходила под действием внешних (экзогенных) и внутренних (эндогенных) электромагнитных полей. В процессе жизнедеятельности организмов возникают волновые и колебательные процессы, отображающие, например, электроэнцефалограммой, обусловленной электрической активностью мозга, электрокардиограммой, характеризующей работу сердца и т.п.

Экспериментальные данные, полученные различными исследователями на животных, показывают однонаправленность морфофункциональных изменений как при возмущениях ГМП Земли, так и при действии искусственных магнитных полей различной интенсивности. Колебание напряжения ГМП Земли изменяет временную последовательность информационных сигналов окружающей среды и приводит к развитию в организме состояния, которое характеризуется несоответствием между функциональными возможностями и уровнем его активности, создавая условия для развития патологических явлений. В то же время, ограниченная статистическая значимость проанализированных исследований об антропогенных электромагнитных полях не позволяет сделать убедительный вывод об их негативном влиянии на живые организмы.

Изучение влияний электромагнитных полей позволило разработать и внедрить в медицинскую и спортивную практику электростимуляторы, которые позволяют использовать положительные эффекты ЭМП. Некоторые методы электротерапии получили широкое распространение в медицине и используются в ежедневной медицинской и спортивной практике, а некоторые (в частности нейроадаптивная терапия) только получают распространение и признание. Однако, технический прогресс и современные исследования в области ЭМП позволяют все больше использовать и внедрять в практику наиболее эффективные методы с использованием электромагнитных полей.

Таким образом, процессы взаимодействия электромагнитных полей с живой клеткой, живым организмом довольно сложные и в настоящее время в полной мере не исследованы.

2. Газоразрядная фотография биологических объектов

Газоразрядная фотография (ГРФ) - наиболее чувствительный метод, позволяющий исследовать прижизненную активность биологических систем.

Магнитное поле воздействует на биологический объект сложным образом, и полученный эффект можно определить лишь очень чувствительными методами. Одним из таких является метод газоразрядной фотографии (ГРФ), позволяющий исследовать прижизненную активность биологических систем. Стимулирование эмиссии электронов и фотонов с поверхности объекта происходит за счет коротких (10 мкс) импульсов электромагнитного поля. Образуется свечение, окружающее объект, и имеющее в зависимости от его свойств разный цвет, форму, длину и расположение каналов разряда (стримеров).

 Низкочастотное магнитное поле при воздействии на биологический объект вызывает изменения в происходящих в нем процессах, активизирует различные процессы в растительных клетках и воздействует на протекающие химические реакции. Исследование этих изменений представляет определенный интерес для физики, медицины и биологии. Наиболее простыми являются объекты растительного происхождения с большим содержанием воды.

Рисунок 9 - Пример газоразрядной фотографии двух биообъектов растительного происхождения

В качестве исследуемых объектов использовались объекты растительного происхождения, а именно следующие овощные культуры, содержащие большое количество воды в клетках: огурец, томат обыкновенный, болгарский перец. Эти биообъекты показаны на рисунке 10.

Рисунок 10 - Исследуемые объекты для ГРФ: болгарский перец, томат обыкновенный, огурец

Из них изготавливались образцы в виде таблеток диаметром 8 мм и толщиной 2 мм. Такая калибровка помогала получить устойчивое равномерное свечение.

Рисунок 11 - Образцы овощных культур: болгарский перец, томат, огурец

Затем проводили обработку низкочастотным электромагнитным полем (ЭМП) при помощи генератора низкочастотных сигналов Г3-118, к которому подсоединяли катушку индуктивности с 2500 витков в экранированной камере.

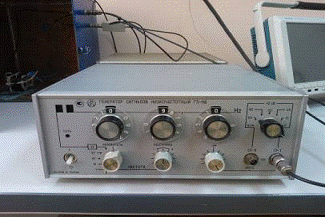

Рисунок 12 - Генератор низкочастотных сигналов Г3-118

Индукция магнитного поля составляла 0,2 мТл. Напряженность электрического поля была пренебрежительно мала. Созданная установка позволяла генерировать синусоидальные колебания крайне низких частот. Нестабильность частоты в диапазоне от 1 Гц до 30 Гц составляла 0,2%. Обработка проводилась в диапазоне от 1 до 7 Гц. Во всех проведенных экспериментах образцы подвергали обработке ЭМП НЧ в течение 180 секунд.

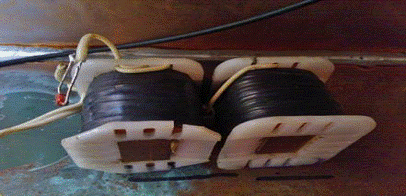

Рисунок 13 - Катушка индуктивности с 2500 витков

Рисунок 14 - Экранированная камера

После облучения низкочастотным электромагнитным полем проводилось исследование образцов на газоразрядной установке. На стекло, покрытое электрически проводимым слоем дуоксида олова (SnO₂), к которому фиксировался электрод, поочередно размещали образцы трех овощных культур. Эксперимент проводился в условиях полного отсутствия света. Свечение, образовавшееся во время эксперимента, фиксировалось с помощью фотоаппарата, расположенного под электрически проводящим стеклом на определенном расстоянии. Аналогичный эксперимент проводился с использованием плодовых культур, а именно, выбирались 3 различных сорта яблок: Гала, Гренни Смит, Ред Делишес. Эти объекты, выбранные для исследования, изображены на рисунке 15.

Рисунок 15 - Исследуемые сорта яблок для ГРФ: Гренни Смит, Гала, Ред Делишес

Из этих трех объектов изготавливались образцы в виде таблеток толщиной 2мм и диаметром 8 мм. Проводилось аналогичное облучение низкочастотным электромагнитным полем с помощью генератора низкочастотных сигналов Г3-118 (рисунок 12). Исследуемые объекты помещали в экранированную камеру (рисунок 14), в которой находилась катушка индуктивности с числом витков 2500 (рисунок 13). Время обработки низкочастотным электромагнитным полем составляло 180 секунд, а диапазон частот от 0 до 7 Гц. Такой выбор объясняется тем, что именно в этом промежутке частот электромагнитное поле оказывает активизирующее воздействие на химические реакции, протекающие в клетке.

Следующим этапом исследования было проведение эксперимента на газоразрядной установке. Объекты размещались на стекле, которое было покрыто диоксидом олова SnO₂ (электрически проводимый слой). К стеклу подключался электрод, а газоразрядная фотография фиксировалась с помощью фотоаппарата в условиях отсутствия источников света.

3. Обработка экспериментальных данных

В завершающей стадии эксперимента были получены данные исследуемых объектов, которые необходимо проанализировать, а именно, выявить различия газоразрядной фотографии каждого исследуемого объекта в диапазоне от 0 до 7 Гц, а также ее сходства, обозначить причины возникновения данного явления.

На рисунке 16 изображена газоразрядная фотография овощных культур (Болгарский перец, Томат обыкновенный, Огурец обыкновенный), снятых до и после обработки низкочастотным электромагнитным полем, диапазон частот составлял от 0 до 7 Гц.

Рисунок 16 - ГРФ овощных культур, снятых при различных частотах

Как и ожидалось, свечение образцов перед облучением имеет наиболее густые, длинные и равномерно расположенные стримеры. После облучения полем с частотой 1 Гц стримеры стали менее густыми с большими интервалами. При воздействии ЭМП с частотой 1 Гц наблюдается неравномерность свечения. При дальнейшем увеличении частоты происходит постепенное изменение газоразрядного изображения. Стримеры уменьшаются и становятся менее ветвистыми.

Для того, чтобы наиболее точно рассчитать площадь засветки, газоразрядная фотография была переведена из позитивного изображения в негативное (рисунок 17).

Рисунок 17 - негативное изображение ГРФ овощей, снятых при различных частотах

С помощью программы MatLab была измерена площадь засветки. Ее зависимость от частоты облучения магнитным полем представлена на рисунке 18. Видно, что до облучения образцы имеют разную площадь засветки. Если у образцов томата и огурца они близки, то болгарский перец по площади засветки незначительно меньше их. Это связано в первую очередь с различием химического состава объектов.

При увеличении частоты облучения наблюдается уменьшение площади засветки у всех образцов, но зависимость эта носит различный характер.

Экспериментальные точки были аппроксимированы экспонентой по общей формуле R=He^bx. H - масштабный множитель, имеющий размерность показателя R, b - коэффициент нелинейности, имеющий размерность, обратную размерности х. В данном случае параметры экспоненты имели значения для томата b=-0,125; H=380141. Для огурца: b=-0,078; H=331843; для болгарского перца: b=-0,111; H=314692.

Снижение величины площади засветки с увеличением частоты электромагнитного поля можно объяснить разориентацией поляризованных молекул, содержащихся в клетках биологической системы. Известно, что электромагнитное поле низкой частоты активно применяется для увеличения периода хранения овощей, фруктов. Это объясняется бактерицидным свойством электромагнитного поля, связано с резонансным поглощением энергии гнилостных бактерий и их уничтожением.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Основная литература

. Кирлиан В.Х., Кирлиан С.Д. В мире чудесных разрядов. Краснодар: Просвещение - Юг, 2003. 200с.

. Бойченко А.П., Шустов М.А. Основы газоразрядной фотографии. Томск: Изд-во «STT», 2003. 316с.

. Bell I., Lewis D.A., Brooks I..J., Lewis S.E, Shwartz G.E. Gas Discharge Visualisation Evaluation of Ultramolecular Doses of Homeopath Medicines Under Blinded, Controlled Conditions. J. of Alternative and Complimentary Medicine.-2003.-V.9.-№ 1. - P.25-37

. Braga Newton C. Electronic Projects from the Next Dimension.-London, 2000. - 256 p.

. Bundzen P., Korotkov K. New computer technology for evalution the psycho-physical fitness of athletes. Physical Education and Sport.-Warszawa, 2002.-V.46.-№1.-P.392-393.

. Коротков К.Г. Эффект Кирлиан. СПб: изд-во «Ольга», 1995. 215с.

. Коротков К.Г. Исследования влияния зарядового пятна диэлектрической поверхности на траекторию электронов лавинного заряда. Труды ЛПИ. 1985. №412. С. 67.

. Джуплин В.Н. Газоразрядная техника. Таганрог: ТРТИ, 1988. 254с.

. Романий С.Ф., Черный З.Д. Неразрушающий контроль материала по методу Кирлиана. Днепропетровск: ДГУ, 1991. 144с.

. Райзер Ю.П. Физика газового разряда. М.: Наука, 1987. 450с.

. Бойченко А.П., Яковенко Н.А. Автометрия. 2002. Т.38. №5. С.113.

. Работникова И.Л. Общая микробиология М.: Высшая школа, 1966. 272с.

. Карнаухов В.Н. Люминесцентный спектральный анализ клетки М.: Наука, 1978. 110с.

. Кирлиановские чтения, посвященные 100-летию со дня рождения заслуженного изобретателя РСФСР С.Д. Кирлиана: Сборник докладов и статей. Краснодар, 1998. 282с.

. Донцов В.И. Биоэнергетика человека: Энциклопедия. - М.: Наука, 1994.

. Кирлиан С.Д., Кирлиан В.Х. Электрофизические функции растений. - Краснодар: НПО «Инфокрай ко., ЛТД»,1998.-С.188-212.

. Коротков К.Г. Вода, пища: в поисках баланса. - С - СПб.: Ольга, 1998

. Омаров О.А., Рухадзе А.А. ЖТФ. 1980. Т. 50. №3. С. 565.

. Шустов М.А. Теория и практика ГРФ. Томск, 2001. 252 с.

. Коротков К.Г. Экспресс диагностика биологических объектов методом ГРВ. Экоэнергетика, биоэнергетика, здоровье человека - 90:Труды международн. конф.-Сочи, 1991.-С.15.

. Бойченко А.П. Медэлектроника-2002: Международная научно-техническая конференция: Научные труды. Минск, 2002.

. Environmental Health Criteria 238 STATIC FIELDS. - World Health Organization, 2006. - 351 р.

. Environmental Health Criteria 238 EXTREMELY LOW FREQUENCY FIELDS. - World Health Organization, 2007 - 519 р.

. Новицкий Ю.И. Действие постоянного магнитного поля на растения / Ю.И. Новицкий // Вестник АН СССР. - 1968. - №9. - С. 92.

. Новицкий Ю.И. О некоторых особенностях действия постоянного магнитного поля на прорастание семян // Говорят молодые ученые / Ю.И. Новицкий, В.Ю. Стрекова, Г.А.Тараканова, В.П. Прудникова. - М.: «Московский рабочий», 1966. - С. 47.

Дополнительная литература

. Электромагнитные поля в биосфере (в двух томах). T.I. Электромагнитные поля в атмосфере Земли и их биологическое значение. - М.: Наука, 1984. - 375 с.

. Электромагнитные поля в биосфере (в двух томах). Т.II. Биологическое действие электромагнитных полей. - М.: Наука, 1984. - 321 с.

. Бурлаков А.Б. Антропогенные возмущения ионосферы как дестабилизирующий фактор гелиобиосферных корреляций / А.Б. Бурлаков, Ю.С.Капранов, Г.Э. Куфаль, С.В. Перминов // Вестн. Калужск. ун-та. - 2007. - №1. - С. 15-24.

. Кудряшов Ю.Б. Радиационная биофизика: радиочастотные и микроволновые электромагнитные излучения: учебник для вузов / Ю.Б.Кудряшов, Ю.Ф. Перов, А.Б.  Рубин. - М.: ФИЗМАТЛИТ, 2008. - 184 с.

. Биофизика / Учеб. [для студ. высш. учеб. заведений]. - М.: Гуманит. изд.центр ВЛАДОС, 2000. - 288 с.

. Агаджанян Н.А. Влияние магнитных полей на биообъекты различного уровня организации / Н.А. Агаджанян, И.И. Макарова [Электронный ресурс] // Режим доступа http://rezonatortver.ru/index.php/ru/articles/electromagnetic-radiation/9-magnetic-fieldsinfluence-on-bioobjects?start=1, 2002.

. D Arsonval A. Remarques a propos de la communication de M. Dubois/ A. D Arsonval// C. r.  Soc. biol., 1886. 8, 3, 128.

. Tolomei G. Azione del magnetismo sulla germinazione/ G.Tolomei. -Malpighia, 1893. - 7, 470.

. Errera L. L aimant agit-il le novau en division?/ L.L.Errera// Bull. Soc. roy. bot. Belgique, 1890. 29, pt. 2, 17.

. Reinke J. Untersuchungen uber Wachstum/ J.Reinke//Bot. Zeitung/ - 1876. - 34, №5. - 11.

. Савостин П.В. Магнитно-физиологические эффекты у растений / П.В. Савостин //  Тр. Московского дома ученых. - 1937. - вып. 1. - С. 111.

. Дубров А.П. Ритмичность выделений органических веществ корнями злаковых растений / А.П. Дубров, Е.В. Булыгина //Физиол. растений. - 1967. № 14, вып. 2. - С. 257. Розділ 6. Охорона навколишнього середовища  та раціональне природокористування  © Ковалева А.В., 2009 79

. Muraji M. On the effect of alternating magnetic field on the growth of the primary root of corn  / M. Muraji, W. Tatebe, T. Fujii // Met. Fac. Eng., Osaka City Univ. - 1992. - 33. - р. 61-68.

. Ruzic R. Electromagnetic stimulation of buds of Castanea sativa, Mill. in tissue culture/ R. Ruzic, I. Jerman, A. Jeglic, D. Fefer // Electro- and Magnetobiol. - 1992. - 11, №2. - р. 145-153.

. Kuznetsov O.A. Индукция искревления корня при магнетофорезе. Induction of root  curvature by magnetophoresis: Abstr. Pap. Annu. Meet. Amer. Soc. Plant Physiologists,  Portland, Ore, July 30-Aug. 1994/ O.A. Kuznetsov, K.H.Hasenstein // Plant Physiol.-1994.- 105, № 1, Supple.-С. 76.

. Davies M.S. Effects of 60 Hz electromagnetic fields on early growth in three plant species and  a replication of previous results/ M.S. Davies // Bioelectromagnetics Volume 17, Issue 2, 1996.  - P. 154-161.

. Bovelli R. Stimulation of germination,callus growth and shoot regeneration of Nicotiana  tabacum L.by Pulsing Electromagnetic Fields (PEMF)/ R. Bovelli, A.Bennici // Adv. Hort.  Sci., 2000. 14:3-6.

. Lucchesini M. The pulsed electromagnetic field stimulation effect on development of Prunus  cerasifera in vitroderived plantlets/ M. Lucchesini, A.M.Sabatini, C. Vitigliano, P. Dario //  Acta Horticulturae, 1992. 310:131-136.

. Рошко В.Г. Влияние электромагнитного поля линий электропередач на покрытосеменные растения / В.Г. Рошко, В.В. Роман // Наук. вiсн. Ужгор. Ун-ту. сер.  Бiол. - 1997. - № 4. - С. 122-128.

. Григорьев О.А. Воздействие антропогенного электромагнитного поля на состояние и функционирование природных экосистем / О.А. Григорьев, Е.П. Бичелдей, А.В.  Меркулов // Радиац. биология. Радиоэкология. - 2003. - Т.43, №5. - С.544-551.

. Yano A. Induction of primary root curvature in radish seedlings in a static magnetic field / A. Yano, E. Hidaka, K. Fujiwara, M. Iimoto // Bioelectromagnetics.- Volume 22, Issue 3. - 2001. - P. 194-199.

. Brown F.A. Response animals to pervasise geophysical factors and the biological clock  problem/ F.A. Brown.- Cold Spring Harbor Sympos. on Quant. Biol., v. 25, 1960. - p. 57.

. Brown F.A. Responses of the planariam Dugesia and the protosoan Paramecium to very weak  horizontal magnetic fields/ F.A. Brown.-Biol. Bull., v. 123, № 2, 1962. - p. 264.

. Brown F.A., Barnwell F.H., Webb H.M. Adaptation of the magnetoreceptive mechanism of  mud-snails to geomagnetic Strength/ F.A. Brown.-Biol. Bull., v. 127, № 2, 1964. - p. 221.

. Brown F.A. Acompass directional rhenomenon in mud-snails and its relation to magnetism/  F.A. Brown, H.M. Webb, F.H. Barnwell //.-Biol. Bull., v. 127, № 2, 1964. - p. 206.

. Brown F.A. A unified theory for biological rhythms/ F.A. Brown, Jr// In : Circadian clocks.  Ed. J. Aschoff. Amsterdam, 1965. - p. 231.

. Brown F.A. A hypothesis for extrinsic timing of circadian rhythms/ F.A. Brown, Jr// Canad. J.  Bot., v. 47, № 2, 1969. - p. 287.

. Аброськин В.В. К возможности влияния геомагнетизма и солнечной активности на некоторые признаки дрозофил / В.В. Аброськин // Ветеринария. Воронеж, вып. 2,  1969 г.: материалы научн. конф. Воронежский с/х ин-т им. К.Д. Глинки.- Воронеж:  Воронежский с/х ин-т им. К.Д. Глинки, 1969. - С. 69.

. De Loecker W. Effects of pulsed electromagnetic fields on rat skin metabolism/ W. De  Loecker, P.H. Delport, N. Cheng // Biochim Biophys Acta, 1989, Jun 26;982(1):9-14.

. Niehaus M. Growth retardation, testicular stimulation, and increased melatonin synthesis by  weak magnetic fields (50 Гц) in djungarian hamster, Phodopus sungorus/ M. Niehaus, H.  Bruggemeyer, M. Behre Hermann, A. Lerchl // Biochem. And Biophys. Res. Commun.-1997.- 234, № 3.-p. 707-711. Розділ 6. Охорона навколишнього середовища  та раціональне природокористування  © Ковалева А.В., 2009 80

. Weindler P. Magnetic information affects the stellar orientation of young bird migrants/ P.  Weindler, R. Wiltschko, W. Wiltschko // Nature (Gr. Brit.).- 1996. - 383, № 6596.- p. 158-160.

. Zoeger J. Delphinus delphis / J. Zoeger, J.R. Dunn, M. Fuller // Science. 1981. v. 213. P. 892-894.

. Бауер Г.Б. Биогенный магнетит и магниторецепция. Новое о биомагнетизме: Т.2. /  Г.Б. Бауер, М. Фуллер, А. Перри, Д.Р. Данн, Д. Логер. - М.: Мир, 1989. - С. 233-270.

. Кузнецов В.Б. Вегетативные реакции дельфина на изменение постоянного магнитного поля /В.Б.Кузнецов // Биофизика.-1999.-44, № 3.-С. 496-502.

. Becker G. Magnetfeld-Orientierung von Dipteren /G.Becker.- Naturwissenschaften, Bd 50,  №21, 1963. - s. 664.

. Чуваев П.П. Влияние сверхслабого постоянного магнитного поля на ткани корней проростков и на некоторые микроорганизмы // Материалы II Всес. Совещания по изучению влияния магнитного поля на биологические объекты / П.П. Чуваев. - М., 1969. - С. 252.

. Белокрысенко С.С. Уровень спонтанной продукции фага как тест солнечной активності / С.С. Белокрысенко, М.М. Горшков, М.А. Давыдова // Солнце, электричество, жизнь. -  М.: изд-во МГУ, 1972. - С. 88.

. Gretz M.R. Cellulose biogenesis in bacteria and higher plants is disrupted by magnetic fields/  M.R. Gretz// Naturwissenschaften.-1989.-76. № 8.- Р. 380-383.

. Матрончик А.Ю. Модель фазовой модуляции высокочастотных колебаний нуклеоида в реакции клеток E. Coli на слабые постоянные и низкочастотные магнитные поля/  А.Ю. Матрончик, Е.Д. Алипов, И.Я. Беляев // Биофизика. - 1996. - 41, № 3 - С. 642-649.

. Алавердян Ж.Р. Влияние магнитных полей на фазы роста и кислотообразующую способность молочно-кислых бактерий / Ж.Р. Алавердян, Л.Г. Акопян, Л.М. Чарян, С.Н.  Айрапетян // Микробиология.-1996.-65, № 2.-С. 241-244.

. Kudo Kozo Effect of an external magnetic flux on antitumor antibiotic neocarzinostatin yield  by Streptomyces carzinostaticus var. F-41/ Kudo Kozo, Yoshida Yuko, Yoshimura Noboru,  Ishida Nakao // Jap. j. Appl. Phys. Pt. 1.- 1993.-32, № 11 A.-Р. 5180-5183.

. Макаревич А.В. Влияние магнитных полей магнитопластов на процессы роста микроорганизмов/ А.В. Макаревич // Биофизика.-1999.-44, № 1- С. 70-74.

. Тараканова Г.А. Некоторые физиологические и цитологические изменения у прорастающих семян в ПМП. II. Влияние однородного МГ поля низкой напряженности /  Г.А. Тараканова, В.Ю. Стрекова, В.П. Прудникова, Ю.И. Новицкий // Физиол. растений.  - 1965 - №12, вып. 6. - С.1029.

. Новицкий Ю.И. О некоторых особенностях действия постоянного магнитного поля на прорастание семян // Говорят молодые ученые / Ю.И. Новицкий, В.Ю. Стрекова,  Г.А.Тараканова, В.П. Прудникова. - М.: «Московский рабочий», 1966. - С. 47.

. Электромагнитные поля и общественное здравоохранение. - Информационный бюллетень ВОЗ № 296, Декабрь 2005.

. Бинги В.Н. Магнитобиология: эксперименты и модели / В.Н. Бинги. - М.: «МИЛТА»,  2002. - 592 с.

. Агаджанян Н.А. Магнитное поле Земли и организм человека/ Н.А. Агаджанян,  И.И. Макарова // Экология человека. - 2005. - № 9. - С. 3-9.

. Власов Ю.В. Влияние на организм человека электромагнитных полей / Ю.В. Власов, Т.В. Биляшевич // Безопасность жизнедеятельности: образование, экология, охрана труда, пожарная и промышленная безопасность, безопасность в ЧС: материалы XI  междунар. науч. чтений МАНЭБ и Междунар. науч.-метод. конф. по безопасности жизнедеятельности, Новочеркасск, 24-26 мая 2007. - Новочеркасск: ЮРГТУ (НПИ),  2007. - С.130-135. Розділ 6. Охорона навколишнього середовища  та раціональне природокористування  © Ковалева А.В., 2009 81

. Агапова О.Б. Влияние колебаний гелиогеофизического фона на успеваемость учащихся среднего звена в школе / О.Б. Агапова, В.И. Кормалыга, Р.У. Маджитов, Л.М. Седакова // Журн. проблем эволюции открытых систем. - 2004. - Вып.6, Т. 1. - С.143-147.

. Маслов О.Н. Экологический риск и электромагнитная безопасность: моногр. /  О.Н. Маслов. - М.: ИРИАС, 2004. - 330 с.

. Пресман А.С. Электромагнитное поле и живая природа/ А.С. Пресман. - М.: Наука,  1968. - 310 с.

. Чащин В.П. Влияние естественного радиационного фона на состояние здоровья населения / В.П. Чащин, З.Ф. Аскарова, Г.Д. Минин // Бюлл. нац. НИИ обществ.  здоровья. - 2005. - №1. - С.70-74.

. Баранский П.И. А.Л. Чижевский и проблемы взаимодействия магнитных полей с объектами живой природы / П.И. Баранский, А.В. Гайдар // Вестн. Калуж. ун-та. -  2007. - № 3. - С.37-41.

. Мельчиков А.С. Изменение гомеостаза при действии экстремальных факторов электромагнитной природы (экспериментальное исследование) / А.С. Мельчиков,  Н.М. Мельчикова // Успехи соврем. естествознания. - 2004. - №3. - С.19.

. Чичкан Д.Н. Агрегационные свойства крови после воздействия низкочастотных магнитных полей различного диапазона частот/ Д.Н. Чичкан, С.В. Ткачев,  С.В.Кульчицкий и др.// Пробл. электромагн. безопасности человека. Фундамент. И прикл. исслед. Нормирование ЭМП: философия, критерии и гармонизация.  Электромагнитные поля и здоровье человека: материалы 2-й междунар. конф. Москва,  20-24 сент. 1999 г. - М., 1999.

. Беседин А.В. Особенности функционального состояния фагоцитов при воздействии магнитных полей различного происхождения: автореф. дис. на соискание науч. Степени канд. мед. наук: спец. 14.00.36 / А.В. Беседин. - Курск, 2008. - 18 с.

. Кожухова В.К. Влияние геомагнитных бурь на показатели системы кровообращения у женщин / В.К. Кожухова// Соврем. наукоемкие технологии. - 2006. - №1. Прилож. -  С. 5-12.

. Мелессе С.К. Инфракрасный спектр крови и тканей у лиц с различным состоянием сердечной деятельности в условиях влияния геомагнитных возмущений: автореф. дис.  на соискание науч. степени канд. биол. наук: спец. 03.00.13/ С.К. Мелессе / ТГМА. -  Тверь, 2007. - 19 с.

. Вафин Р.А. Здоровье и магнитное поле / Р.А. Вафин. - Казань, 2003. - 91 с.

. Маныкина В.И. Сердечно-сосудистые заболевания и гелиогеофизические возмущения/  В.И. Маныкина, С.Н. Самсонов, П.Г. Петрова, А.А. Стрекаловская// Современные проблемы в астрофизике и физике космической плазмы: тр. Х конф. молодых ученых,  Иркутск, 17-22 сент. 2007 / Междунар. Байкальская молодежная научная школа по фундаментальной физике (БШФФ-2007). - Иркутск: ИСЗФ СО РАН, 2007. - С. 161-163.

. Рахманкулов Д.Л. Микроволновое излучение и интенсификация химических процессов /  Д.Л. Рахманкулов, И.Х. Бикбулатов, Н.С. Шулаев, С.Ю. Шавшукова - М.: Химия,  2003. - 220 с.

. Бардак А.Л. Влияние вариаций глобальных и региональных параметров гелиогеомагнитной обстановки на состояние сердечно-сосудистой системы человека в норме и патологии / А.Л. Бардак, А.С. Бородин, В.В. Калюжин, А.Г. Колесник // Вестн.  Томск. гос. ун-та. Сер. Физика. - 2003. - №278. - С.134-140. Розділ 6. Охорона навколишнього середовища  та раціональне природокористування  © Ковалева А.В., 2009 82

. Гурфинкель Ю.И. Экранированная палата в клинике для защиты пациентов с ишемической болезнью сердца от воздействия геомагнитных возмущений / Ю.И.  Гурфинкель, В.В. Любимов // Мед. физика. - 2004. - №3(23). - С.34-39.

. Чибисов С.М. Телекоммуникационное мониторирование как метод изучения влияния гелиогеомагнитных флюктуаций на функцию сердца / С.М. Чибисов, В.В. Вишневский,  М.В. Рагульская // Бюл. эксперимент. биологии и медицины. - 2008. - Т.145, N 6. -  С.714-717.

. Васин А.Л. Оценка изменений различных систем организма при адаптации к хроническому действию электромагнитных полей на основе обобщенных показателей /  А.Л. Васин, А.В. Шафиркин // Ежегодник Рос. Нац. Комитета по защите от неионизирующих излучений 2004-2005: сб. тр. - М.: Изд-во АЛЛАНА, 2006. - С.75-103.

. Павлов А.Н. Экспериментальное исследование воздействия стационарных магнитных полей на эритроциты крови / А.Н. Павлов, Н.Б.Захарова, А.В. Ляшенко, Е.А. Егорова //  Вестн. Саратов. ГТУ. - 2006. - №3(14), вып.1. - С.21-25.

. Морозов И.И. Специфические клеточные эффекты микроволн тепловой интенсивности /  И.И. Морозов, В.Г. Петин // Ежегодник Рос. Нац. Комитета по защите от неионизирующих излучений 2004-2005: сб. тр. - М.: Изд-во АЛЛАНА, 2006. - С. 126-134.

. Давыдов Б.И. Электромагнитные поля: возможен ли канцерогенный риск? / Б.И.  Давыдов, В.Г. Зуев, С.Б. Обухова // Авиакосм. и экол. медицина. - 2003. - Т.37, №2. -  С.16-19.

. Иванов В.Б. Облучение экспериментальных животных низкоинтенсивным крайневысокочастотным электромагнитным полем как фактор канцерогенеза /  В.Б. Иванов, Т.И. Субботина, А.А. Хадарцев и др. // Бюл. эксперимент. биологии и медицины. - 2005. - Т.139, №2. - С.211-214.

. Василенко О.И. Радиационная экология: [учеб. пособие] / О.И.Василенко. - М.:  Медицина, 2004. - 216 с.

. Moulder J.E. Power-frequency Fields and Cancer/ J.E. Moulder// Crit. Rev. Biomed. Eng. 1998. 26:1-116.

. Adair R.K. Constraints on Biological Effects of Weak Extremely-lowfrequency  Electromagnetic Fields / R.K. Adair // Phys. Rev. 1991. A 43:1039-1048.

. Измеров Н.Ф. Физические факторы производственной и природной среды.  Гигиеническая оценка и контроль / Н.Ф. Измеров, Г.А. Суворов. - М.: Медицина, 2003. - 560 с.

. Казарян Г.М. Радиофизические и экологические аспекты наземной микроволновой линии передачи энергии / Г.М. Казарян, А.В. Рудаков, В.Л. Саввин // Вестн. Моск. ун-та.  Сер.3. Физика. Астрономия. - 2005. - №5. - С.23-26.

. Кукушкин В.Д. Аспекты радиационной и электромагнитной безопасности жилых помещений / В.Д. Кукушкин, М.Е. Гошин// Актуальные проблемы инженерного обеспечения в АПК: сб. науч. тр. 30 юбил. науч.-практ. конф. Ч.2. - Ярославль: ЯГСХА,  2007. - С. 85-89.

. Пальцев Ю.П. Гигиеническая регламентация гипогеомагнитных условий в производственных, жилых и общественных зданиях / Ю.П. Пальцев, Л.В. Походзей,  А.А. Афонин и др. // АНРИ. - 2007. - № 4 (51). - С.28-34.

. Гурвич Е.Б. Смертность населения, проживающего вблизи энергообъекта электропередачи напряжением 500 киловольт / Е.Б. Гурвич, Э.А.Новохатская, Н.Б.  Рубцова // Мед. труда и пром. экол. - 1996. - №9. - С.23-27.

. Григорьев О.А. Биоэлектромагнитный терроризм: анализ возможной угрозы / Григорьев О.А., Григорьев Ю.Г., Степанов В.С., Чекмарев О.М. // Ежегодник Рос. Нац. КомитетаРозділ 6. Охорона навколишнього середовища  та раціональне природокористування  © Ковалева А.В., 2009 83 по защите от неионизирующих излучений 2004-2005: сб. тр. - М.: Изд-во АЛЛАНА,  2006. - С.205-215.

. Байрамов А.А. Электромагнитный смог в помещениях / А.А. Байрамов // Петерб. журн.  электроники. - 2004. - № 2(39). - С. 53-56.

. Девисилов В. Электромагнитная безопасность / В. Девисилов// ОБЖ. Основы безопасности жизни. - 2006. - №1(115). - С.53-58.

. Каменарович М.Б. Экологическая безопасность при работе с индуктором, создающим бегущее электромагнитное поле / М.Б. Каменарович, С.А. Аракелян // Прогрессивные технологии, конструкции и системы в приборо- и машиностроении: матер. всерос. науч.- техн. конф., Т.1, 7-9 дек. 2004 г. - М.: МГТУ им. Н.Э. Баумана, 2004. - С. 186.

. Ковалев Г.И. Проблема подготовки инженерных кадров к работе в условиях воздействия электромагнитных излучений / Г.И. Ковалев // Проблемы инженерного образования:  материалы регион. науч.-метод. конф., Томск, 18-19 апр. 2006. - Томск: ТГАСУ, 2006. -  С. 82-87.

. Пальцев Ю.П. Гигиеническая регламентация электромагнитных полей как мера обеспечения сохранения здоровья работающих / Ю.П. Пальцев, Н.Б.Рубцова,  Л.В. Походзей, Г.И. Тихонова // Медицина труда и пром. экология. - 2003. - № 5. - С.13-17.

. Кольчугин Ю.И. Проблемы и перспективы обеспечения охраны труда по электромагнитному фактору / Ю.И. Кольчуги // Вестн. СОНИИР. - 2004. - №2(6). -  С. 4-8.

. Глебов В.В. Экологическая безопасность в области искусственных электромагнитных излучений и здоровье человека / В.В. Глебов, О.М. Родионова// Биополевые взаимодействия и мед. технологии: материалы тр. междунар. науч. конф., Москва, 16-18  апр. 2008 г. - М.: Моск. НТОРЭС им. А.С. Попова, 2008. - С.98-102.

. Кудрин В.А. Электромагнитное излучение и заболеваемость водителей локомотивов железнодорожного транспорта / В.А. Кедрин // Медицина труда, гигиена и эпидемиология на железнодорожном транспорте: сб. науч.-практ. работ / ВНИИ железнодорожной гигиены и др. - М., 2001. - С.243-246.

. Переверзев И.Г. К вопросу классификации рабочих мест персонала ОАО «РЖД» по степени опасности электромагнитного влияния / И.Г. Переверзев// Техносферная и экологическая безопасность на транспорте: междунар. науч.-практ. конф., Санкт- Петербург, 21-23 нояб. 2007. - СПб.: ПГУПС, 2007. - С. 72-75.

. Панков В.А. Оценка профессионального риска у работников гидроэлектростанций,  подвергшихся воздействию электромагнитных полей промышленной частоты / В.А.  Панков, М.В. Кулешова // Бюл. Вост.-Сиб. НЦ. - 2005. - №8. - С.148-150.

. Розенберг Г.С. Воздействие электромагнитного загрязнения на здоровье населения (на примере города Тольятти) / Г.С. Розенберг, Н.Г.Лифиренко, Н.В. Костина // Экология урбанизированных территорий. - 2007. - №4. - С.21-24.  95. Хорсева Н.И. Экологическое значение естественных электромагнитных полей в период внутриутробного развития человека: автореф. дис. на соискание науч. степени канд.  биол. наук: спец. 03.00.02 / Хорсева Н.И. - Ин-т биохим. физики РАН. - М., 2004. - 20 с.

. Зуев В.С. Электромагнитная безопасность в жилых и производственных помещениях /  В.С. Зуев, В.И. Чарыков, В.Ю. Гецевич // Сто лет сибирской маслодельной кооперации:  материалы междунар. науч.-практ. конф. в 4т, т.4, Курган, 19-20 апр. 2007 г. - Курган:  Куртамыш, 2007. - С. 204-208.

. Безопасность жизнедеятельности: [учеб. пособие для вузов] / [Боровик С.И. и др.]; под ред. А.И. Сидорова. - М.: КноРус, 2007. - 495 с.

. Васильева Т.И. Влияние электромагнитного излучения радиостанции на физиологические и биохимические показатели у школьников при работе заРозділ 6. Охорона навколишнього середовища  та раціональне природокористування  © Ковалева А.В., 2009 84 компьютером / Т.И. Васильева, В.Г. Подковкин // Ежегодник Рос. Нац. Комитета по защите от неионизирующих излучений 2004-2005: сб. тр. - М.: Изд-во АЛЛАНА, 2006. -  С.164-167.

. Пряхин Е.А. Влияние неионизирующих электромагнитных излучений на животных и человека: монография / Е.А. Пряхин, А.В. Аклеев. - Челябинск: Полиграф-Мастер,  2006. - 220 с.

.Белов Е.А. Изучение влияния электромагнитных полей бытовых приборов на растительные и животные организмы / Е.А. Белов, Г.А. Петухова// Адаптация биологических систем к естественным и экстремальным факторам среды: матер. всерос.  науч. конф. Челябинск, 11-15 окт. 2004 г. / ЧГПУ. - Челябинск: ЧГПУ, 2004. - С.6-8.

.Копылова М.Ю. Влияние бытовых приборов на здоровье человека / М.Ю. Копылова,  М.В. Липикина, Т.В. Никулина и др.// Окружающая природная среда и экологическое образование и воспитание: материалы 6 всерос. науч.-практ. конф., Пенза, 17-18 февр.  2005 г. - Пенза: Приволж. Дом знаний, 2006. - С.130-133.

.Шарохина А.В. Электромагнитное поле в быту / А.В. Шарохина // Материалы докладов первой Всерос. молодежной науч. конф. «Тинчуринские чтения» / Под общ. ред. д-ра физ.-мат. наук, проф. Ю.Я. Петрушенко. В 2 т. Т.2. - Казань: Казан. гос. энерг. ун-т,  2006. - С.161-163.

.Гудина М.В. Высокочастотные электромагнитные поля и здоровье / М.В. Гудина,  А.Г.Карташев, Л.П. Волкотруб, С.Н. Бобраков// Контроль и реабилитация окружающей среды: матер. IV Междунар. симп., Томск, 21-23 июля 2004 г. - Томск, 2004. - С. 170- 171.

.Николаев П.А. Автомобиль - источник электромагнитной опасности / П.А. Николаев,  Р.Р. Соешев // Экология и жизнь. - 2007. - №2 (63). - С. 54

105.Joseph Friedman Mechanism of short-term ERK activation by electromagnetic fields at mobile  phone frequencies/ Joseph Friedman, Sarah Kraus, Yirmi Hauptman, Yoni Schiff, Rony  Seger// Biochem. J., 2007. - 405, 559-568.

106.Тихонов М.Н. Электромагнитная безопасность: взгляд в будущее // Экол. экспертиза:  обзорн. информация / ВИНИТИ. - 2005. - №3. - С.9-24.

. Радченко Д.А. Влияние электромагнитных полей на окружающую среду и здоровье человека / Радченко Д.А.// Экология и безопасность жизнедеятельности промышленно-транспортных комплексов ELPIT 2007: сб.тр. молодых ученых первого междунар. экол. конгресса (третьей междунар. науч.-техн. конф.) Т.2, Тольятти, 20-23 сент. 2007. -  Тольятти: ТГУ, 2007. - С. 209-214.

.Измеров Н.Ф. Проблема обеспечения производственной и экологической электромагнитной безопасности электропередач. Пути решения / Н.Ф. Измеров, М.Ш.  Мисриханов, С.Г. Отморский и др. // Бюл. Науч. Совета «Мед.-экол. Проблемы работающих». - 2006. - №3. - С.18-25.

.Казарян Г.М. Экологическая безопасность наземной микроволновой линии передачи энергии / Г.М. Казарян, А.В. Рудаков, В.Л. Савин, Ян Чунь // Научная сессия МИФИ- 2005: сб. науч. тр. В 15 т. Т.8. Нетрадиционная энергетика. Ядерная энергетика. - М.:  МИФИ, 2005. - С.14-15.

. Ремизов А. П. Медицинская и биологическая физики: Учеб, для вузов / А. Н. Ремизов.  А.Г. Максима. А. Я. Потапенко. - 4-е изд., перераб. и дополн. - М.: Дрофа, 2003. - 560 с.

.Сосин И.Н. Физиотерапия болезней уха, горла и носа / И.Н. Сосин, А.Г. Буявых. -  Симферополь: изд. КГМУ, 2007. - 368 с.

.Бецкий О.В. Применение низкоинтенсивных миллиметровых волн (ретроспективный обзор) / О.В. Бецкий, Н.Н. Лебедева, Т.И. Котровская // Миллиметровые волны в биологии и медицине. - 2005. - №2(38). - С.23-39. Розділ 6. Охорона навколишнього середовища  та раціональне природокористування  © Ковалева А.В., 2009 85

. Ревенко А.Н. «СКЭНАР-терапия» и «СКЭНАР-экспертиза». Учебное пособие. Часть 1-я. / А.Н. Ревенко. - Екатеринбург: Издательский Дом «Филантроп», 2004. - 408 с.

. Ревенко А.Н. «СКЭНАР-терапия». Учебное пособие. Часть 2-я. Авторские методики /  А.Н. Ревенко. - Екатеринбург: Издательский Дом «Филантроп», 2005 г. - 176 с.

.Чернышев В.В. Руководство по динамической электронейростимулирующей терапии аппаратами ДЭНАС. 2-е изд., перераб. и доп. / В.В. Чернышев, В.В. Малахов,  А.А. Власов, О.И. Рубцова, Н.И. Иванова - Екатеринбург, 2002. - 248 с.

.Голдовский Б.М. Лечение сердечных аритмий на догоспитальном этапе в условиях Запорожской скорой помощи / Б.М. Голдовский, О.В. Ковалева, Л.В. Порада//  Проблемні питання медицини невідкладних станів: матеріали симпозіуму (V школа- семінар), Київ, 5-6 квітня 2007 р. - К., 2007. - С. 73-75.

.Ковалева О.В. Опыт лечения кардиалгий, не связанных с патологией сердца на догоспитальном этапе / О.В. Ковалева, С.А. Поталов, Б.М. Голдовский, Л.В. Кошман//  Проблемні питання медицини невідкладних станів: Матеріали симпозіуму (V школа-семінар), Київ, 5-6 квітня 2007 р. - Київ, 2007 - С. 75-76.

.Ковалева О.В. Лечение гипертонических кризов с цефалгической формой / О.В.Ковалева, И.М. Фуштей, С.А. Поталов, А.В. Ковалева// Сборник статей Харьковской городской клинической больницы скорой неотложной помощи «Неотложная медицинская помощь» / Под ред проф. А.Е.Зайцева, проф. В.І. Никонова,  доц. А.Є. Феськова. - Харьків: ХМАПО, 2005. - С. 176-183.

.Ковалева О.В. Особенности изменения вегетативного гомеостаза при лечении артериальной гипертензии / О.В. Ковалева, И.М. Фуштей, В.Г. Селивоненко, С.В. Сквирская// Від фундаментальних досліджень - до прогресу в медицині: Матеріали науково-практичної конференції з міжнародною участю, присвяченої 200 -річчю з дня заснування Харківського державного медичного університету, Харків, 17-18 січня 2005р.  - Харьків, ХДМУ, 2005. - С. 120-121.

.Токаренко О.І. Зміни серцевого ритму у хворих з патологією жовчо-вивідної системи /  О.І. Токаренко, О.В. Ковальова, Н.М. Ковбель, О.В. Ковальова // Український Бальнеологічний журнал науково-практичний журнал. - 2006. - № 1-2. - с. 56-60.

.Токаренко О.І. Адаптація осіб молодого віку при зміні кліматичних умов /  О.І. Токаренко, Н.В. Маликов, Н.М. Ковель, О.В. Ковальова, О.В.Ковальова //  Український Бальнеологічний журнал науково-практичний журнал. - 2006. - № 1-2. - с.  52-56.

.Токаренко А.И. Вариабельность сердечного ритма у больных с патологией желудочно- кишечного тракта / А.И. Токаренко, И.М. Фуштей, Л.В. Порада // Лекарства - человеку.  Современные проблемы создания, исследования и апробации лекарственных средств:  материалы научно-практической конференции с международным участием, (Харьков, 23  марта 2006 г. - Харьков, 2006. - С. 234-239.

.Фуштей И.М. Особенности изменения вегетативного гомеостаза при лечении артериальной гипертензии / И.М. Фуштей, О.В. Ковалева, В.Г. Селивоненко,  С.В. Сквирская // Від фундаментальних досліджень - до прогресу в медицині: матеріали науково-практичної конференції з міжнародною участю, присвяченої 200 -річчю з дня заснування Харківського державного медичного університету, Харків, 17-18 січня 2005  р. - Харків, ХДМУ, 2005. - С. 120-121.

.Аппарат волновой энергоинформационной терапии LEIT Model No. AT-30897.  Цифровой медицинский прибор для восстановления здоровья и продления биологически активной жизни человека Руководство по эксплуатации. - Днепропетровск,  LABORATORY ENERGY & INFORMATION TECHNOLOGIES, 2005. - 232 с.
