Исследование процессов передачи сообщений в локальной сети
Некоммерческое
акционерное общество
«АЛМАТИНСКИЙ
УНИВЕРСИТЕТ ЭНЕРГЕТИКИ И СВЯЗИ»
Кафедра
«Телекоммуникационных систем»
IP-телефония
и видеосвязь
Отчет
По
лабораторной работе №1
Тема:
«Исследование процессов передачи сообщений в локальной сети»
Специальность:
Радиотехника, электроника и телекоммуникации
Выполнил:
Кенжетаев Ж.
Группа:
РЭТ-11-10
Алматы 2013
.1 Цель работы
получение навыков при исследовании принципов
работы локальных сетей при передаче сообщений;
определение задержек при различных режимах
передачи сообщений;
приобретение навыков при работе со шлюзом.
.2 Подготовка к работе
Повторить следующие разделы: создание
стандартных технологий локальных сетей; коммутация сообщений, назначение IP
- протокола, модель OSI,
различие между сообщением и сигналом, определение пакета, кадра, фрейма.
.3 Модель установки
Компьютеры, программа «Клиентское
приложение», секундомер.
Описание лабораторной установки:
схема организации ЛВС в учебной аудитории представлена на рисунке 1.1.
Рисунок 1.1 - Организация ЛВС в
аудитории Б -317
.4 Рабочее задание
.5 Порядок выполнения работы
.5.1 На компьютере запустить 2
приложения: сервер шлюз передачи данных SRV_EX
и клиентское приложение Client_EX
Приложение SRV_EX
было запущено с административного компьютера. Эта программа представляет собой
шлюз, принимающий сообщение от одного клиента и перенаправляющий его
определенному клиенту или группе клиентов. В истории отображалась переписка
между пользователями компьютеров данной аудитории.
Приложение Client_EX
предназначено для соединения со шлюзом и обмена сообщения.

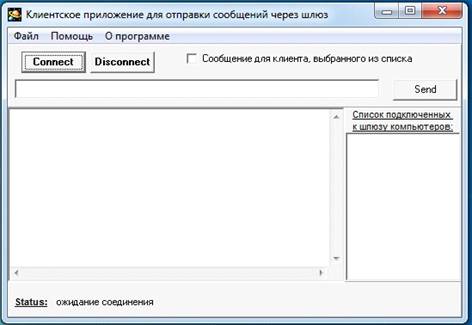

Рисунок 1.2 - Общий вид программы Client_EX
В данной программе имеется 3 поля: поле для
написания сообщения, поле для получения сообщения и поле списка компьютеров
подключенных к шлюзу. Также имеется строка меню, строка состояния, кнопки
соединения/разъединения и отправки, специальный флажок для выделения
конкретного клиента, для отправки сообщения.
локальный сеть сообщение сигнал
1.5.2 Установка соединения
Для соединения нажали кнопку «Connect»и
указали в появившемся окне IP
- адрес сервера-шлюза.

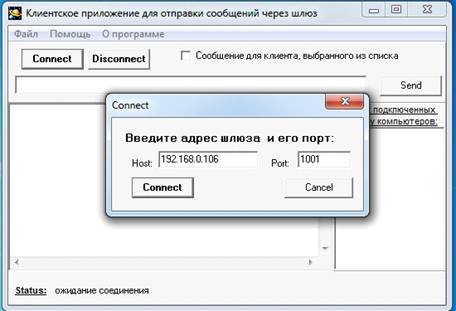

Рисунок 1.3 - Соединения с сервером-шлюзом
Мой компьютер начал устанавливать соединение с
сервером. Установление прошло удачно, так как в поле списков компьютеров
подключенных к шлюзу появился IP-адрес
моего компьютера 192.168.0.191. Также имя моего компьютера отразилось в
специальном окне сервера-шлюза.

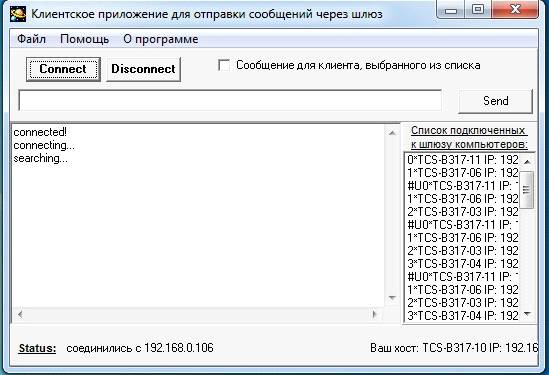

Рисунок 1.4 - Удачное соединение с
сервером-шлюзом (окно клиента)
.5.3 Написали текст сообщения, установив курсор
на поле для написания сообщения.
.5.4 Выбираем определенного клиента и отправляем
ему сообщение, кликнув мышкой на флажок «Сообщение для клиента, выбранного из
списка». Затем в поле списка подключенных к шлюзу компьютеров выберите клиента,
выделив имя компьютера. Для отправки сообщения кликните мышкой на кнопку Send.
Зафиксировать время доставки сообщения по секундомеру.
Время доставки составляет 0,58 секунда.
Сообщение появилось в поле для получения
сообщений, это значит, что мое сообщение было успешно доставлено. Также
информация об отправке сообщения появится на сервере-шлюзе.

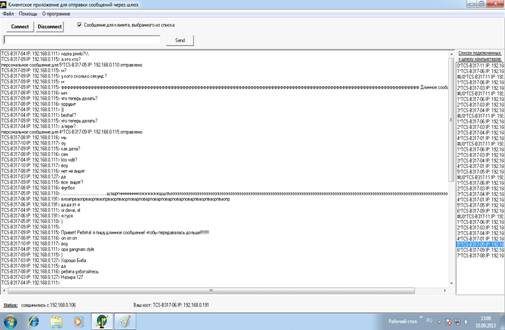

Рисунок 1.5 - Окно клиента, отправившего
сообщения
.5.6 Рассмотреть ситуацию, когда все компьютеры
передают последовательно сообщение одному адресату. Зафиксировать время
появления каждого сообщения у данного адресата.
Компьютер с адресом 192.168.0.191 являлся
приемником сообщений. При такой передаче сообщение доходило за 1 секунду
каждая.

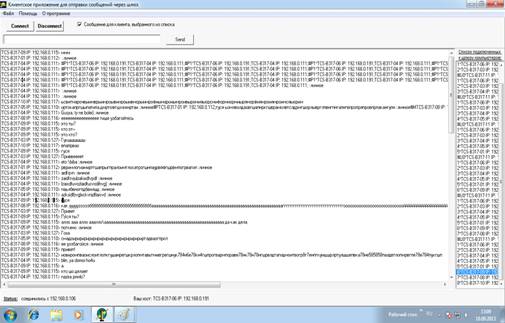

Рисунок 1.6 - Последовательная передача
сообщения
.5.7 Рассмотреть ситуацию, когда все компьютеры
передают параллельно сообщение одному адресату. Зафиксировать время появления
каждого сообщения у данного адресата. Определить задержку в появлении каждого
сообщения у данного адресата.
При такой передаче сообщения отсчет времени шел
от приема первого отправителя до последнего в общем за 1,8 секунд.

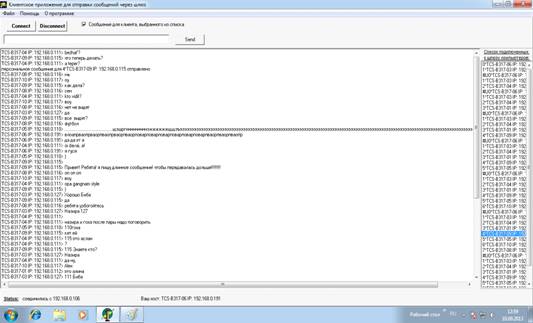

Рисунок 1.7 - Параллельная передача сообщения
.5.8 Разъединение
Для этого необходимо нажать кнопку Disconnect.
Вывод
Проводя данную работу, мы оценивали качество и
скорость передачи сообщений клиентской службой. Время задержки зависит от длины
и размера переданного сообщения, чем больше длина текста, тем дольше передача.
Но передаваемые нами сообщения не были столь огромными, чтобы мы могли
оценивать существенную задержку.
