Графен у всех на слуху, однако не все четко представляют себе, что это за материал и как он применяется в настоящее время.

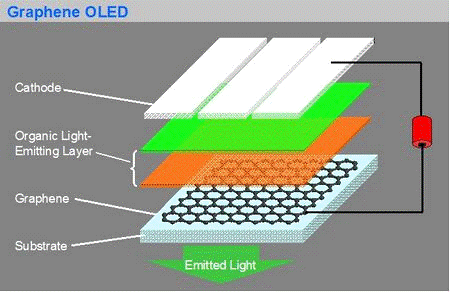

В данном докладе, не претендующем на всеохватность этой бурно развивающейся сейчас темы, представлена информация об этом материале и областях его применения.

Общие сведения

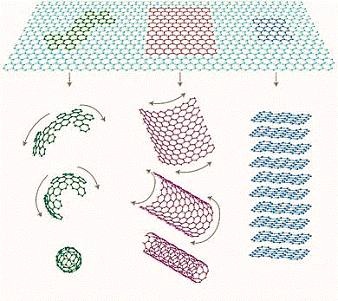

Графен был экспериментально обнаружен в 2004 г. двумя английскими учеными российского происхождения - Андреем Геймом и Константином Новосёловым, за что они вскоре получили Нобелевскую премию по физике. Графен представляет собой слой атомов углерода, соединенных в гексагональную двумерную кристаллическую решетку. Это, по сути, пленка углерода толщиной в один атом, имеющая строго упорядоченную кристаллическую структуру. Графен можно считать развернутой в плоскость одностенной нанотрубкой или двумерным фуллереном, или же отдельно взятым атомарным слоем из множества таких слоев, составляющих монокристалл пиролитического графита.

Структура графена

Слой графита толщиной в один атом обладает рядом ценных свойств: отличается высокой стабильностью, в т.ч. и при комнатной температуре, а также высокой тепло- и электропроводностью. Подвижность электронов в графене в 10-20 раз выше, чем в арсениде галлия. Из этого материала можно создавать чипы, пригодные для работы на терагерцовых частотах. Хотя монослои графита обладают такой же подвижностью носителей зарядов при комнатной температуре, как и нанотрубки, однако для него, в общем случае, применима обычная, отработанная годами планарная технология. К тому же, благодаря двумерной структуре управляющий ток может быть легко увеличен за счет изменения ширины проводящего канала.

Проводник или полупроводник?

На пути создания графеновой электроники остается еще много препятствий, в т.ч. невозможность выращивания больших графеновых пластин, высокая стоимость материала и трудности с управлением его проводимостью. В частности, еще недостаточно разработаны способы получения полупроводников из графена - до сих пор графен и его производные известны только в виде проводников и изоляторов.

Недавно был получен полупроводниковый материал на основе графена <#"668623.files/image002.gif">

Исследователи демонстрируют атомную структуру моноокиси графена

Полученный материал обладает полупроводниковыми свойствами и имеет широкие перспективы применения в производстве электроники. Меняя температуру нагрева, исследователи получили четыре новых материала, которые были отнесены к категории GMO. В настоящее время определяется устойчивость моноокиси графена и возможность масштабировать этот материал для производства.

Ранее <#"668623.files/image003.gif">

Один из способов создания графенового двоичного триггера. Квадратная графеновая ячейка разбивается на два треугольных участка. Электроны отражаются, когда напряжения имеют разную полярность, и проходят, когда напряжения одинаковы.

Этот факт может стать ключом к созданию нового типа электронных устройств, отличающихся малым размером и низким энергопотреблением. Из-за этой особенности контролировать распространение электронов по слою очень сложно. Недавние исследования <#"668623.files/image004.gif">

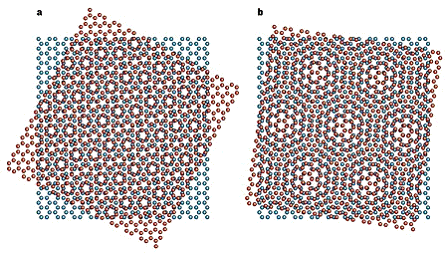

Формирование гексагональной структуры при наложении нитрида бора на графен

Если менять угол между кристаллическими решетками, количество электронов, которые не могут проходить сквозь решетку, увеличивается. Коэффициент задержания зависит от размера гексагонального рисунка, который возникает при угловом смещении одного из слоев (аналогичный эффект - возникновение муарового рисунка при наложении линейчатых структур). По сути, этот рисунок является картой электрического потенциала.
