Введение

технологический карта дощатый пол

Согласно заданию на курсовой проект разработана технологическая карта на устройство дощатого пола для пятиэтажного жилого дома в г. Витебск. Рабочими чертежами для выполнения технологической карты является курсовой проект №1 по ГиПЗ. Технологическая карта разрабатывается на основании типовой технологической карты с применением действующей в РБ нормативно - справочной литературы.

Благодаря разработанной технологической карте сокращаются сроки производства работ, трудоёмкость. Технологическая карта разработана с учётом охраны труда, техники безопасности и охраны окружающей среды.

Разработка технологической карты

Область применения

Технологическая карта предусматривает технологию производства работ при устройстве дощатого пола с использованием доски пола которую необходимо применять с сухим режимом эксплуатации (комнаты, коридоры и прихожие).

В состав работ по устройству полов входят:

-подготовительные работы;

основные работы.

Устройство дощатого пола производится после завершения работ по:

заполнению и герметизации швов;

защите помещений от атмосферных осадков и устройству кровли;

заделке и изоляции мест сопряжения оконных и дверных блоков в проёмах;

остеклению оконных проёмов;

окраске и облицовке стен и потолков.

Покрытие пола должно выполнятся после завершения строительно-монтажных, санитарно - технических, электромонтажных и других видов работ, при производстве которых может быть повреждено готовое покрытие пола (за исключением установки санитарно - технических приборов и электротехнической арматуры).

Устройство полов из досок рекомендуется осуществлять в конце зимнего отопительного сезона, чтобы доски как следует, прилегли при укладке. В тёплый период года древесина впитывает больше влаги из воздуха, доски настеленные летом за зиму, возможно, рассохнутся, даже при условии плотного сплачивания, позднее между досками могут образоваться щели. Лаги должны опираться на звукоизоляционный слой, который опирается на плиту перекрытия. Подбивка деревянных клиньев под лаги для их выравнивания запрещается.

Технологическая карта предусматривает выполнение работ в 1 смену при соблюдении условий производства работ.

Режим труда принят из условия оптимального темпа выполнения работ по устройству дощатого пола при рациональной организации рабочих мест, чёткого распределения обязанностей между рабочими звена, применения высокопроизводительного оборудования и инструмента.

Влажность материалов для устройства покрытия из древесины должна быть не более:

% - для лаг и прокладок;

% - для досок покрытия.

Влажность основания для устройства покрытия из древесины должна быть не более 5% для стяжки на основе цементного вяжущего.

Нормативные ссылки

В технологической карте использованы ссылки на следующие документы:

СНБ 1.03.06-04 «Устройство полов. Производство работ»

СНБ 2.04.05-98 «Естественное и искусственное освещение»

ТКП 45-1.03-161-2009 «Организация строительного производства»

ТКП 45-1.03-44-2006 (02250) «Безопасность труда в строительстве. Строительное производство»

РДС 1.03.02-2003 «Технологическая документация при производстве строительно-монтажных работ. Состав, порядок разработки, согласования и утверждения технологических карт»

СТБ 1160-99 «Кирпич и камни керамические. Технические условия»

СТБ 1074-97 «Детали профильные из древесины и древесных материалов для строительства. Технические условия»

СТБ 1306-2002 «Строительство. Входной контроль продукции. Основные положения»

СТБ 1307-2002 «Смеси растворные и растворы строительные. Технические условия»

СТБ 1483-2004 «Строительство. Устройство полов. Номенклатура контролируемых показателей качества. Контроль качества работ»

ГОСТ 12.0.004-90 «ССБТ. Организация обучения безопасности труда. Общие положения»

ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны»

ГОСТ 12.1.046-85 «ССБТ. Строительство. Нормы освещения строительных площадок»

ГОСТ 12.3.002-75 «ССБТ. Процессы производственные. Общие требования безопасности»

ГОСТ 12.3.033-84 «ССБТ. Строительные машины. Общие требования безопасности при эксплуатации»

ГОСТ 12.4.010-75 «ССБТ. Средства индивидуальной защиты. Рукавицы специальные. Технические условия»

ГОСТ 12.4.011-89 «ССБТ. Средства защиты работающих. Общие требования и классификация»

ГОСТ 12.4.013-85 «ССБТ. Очки защитные. Общие технические условия»

ГОСТ 12.4.021-75 «ССБТ. Системы вентиляционные. Общие требования»

ГОСТ 12.4.026-76 «ССБТ. Цвета сигнальные и знаки безопасности»

ГОСТ 12.4.041-89 «Средства индивидуальной зашиты органов дыхания фильтрующие. Общие технические требования»

ГОСТ 12.4.059-89 «ССБТ. Строительство. Ограждения предохранительные инвентарные. ОТУ»

ГОСТ 12.4.100-80 «Комбинезоны мужские для защиты от нетоксичной пыли, механические воздействия и общих производственных загрязнений. Технические условия»

ГОСТ 112-78 «Термометры метеорологические стеклянные. Технические условия»

ГОСТ 166-89 «Штангенциркули. Технические условия»

ГОСТ 427-75 «Линейки измерительные металлические. Технические условия»

ГОСТ 1184-80 «Стамески плоские и полукрылые. Технические условия»

ГОСТ 7516-82 «Изделия из древесины и древесных материалов»

ГОСТ 7502-89 «Рулетки измерительные металлические. Технические условия»

ГОСТ 8026-75 «Линейки поверочные. Технические условия»

ГОСТ 15612-85 «Изделия из древесины и древесных материалов. Методы

определения параметров шероховатости поверхности»

ГОСТ 16588-91 «Пилопродукция и деревянные детали. Методы определения

влажности»

ГОСТ 21718-84 «Материалы строительные. Диэлькометрический метод измерения влажности»

ГОСТ 23616-79 «Система обеспечения точности геометрических параметров в строительстве. Контроль точности»

ГОСТ 26433.2-94 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений»

PCТ Беларуси 916-92 «Рукавицы и перчатки хозяйственные. Общие технические условия»

ППБ 2.09-2002 ТУРБ «Правила пожарной безопасности Республики Беларусь при производстве строительно-монтажных работ»

.003-96 «Аптечка первой помощи»

Характеристика применяемых материалов и изделий

Для устройства дощатого пола применяют доски пола по СТБ 1074.

Для настила полов применяются специальные фрезерованные доски. Доски имеют толщину 27 мм, ширину по лицевой стороне 65 - 140 мм. Внизу у них выбирается углубление или продух 2 мм, он способствует не только плотному примыканию каждой половицы к балкам и лагам, но и обеспечивает надёжную вентиляцию.

Материалы и изделия которые подлежат обязательной сертификации, должны иметь сертификат соответствия.

Импортируемые строительные материалы и изделия, на которые отсутствует опыт применения и действующие на территории Республики Беларусь ТНПА, должны иметь Техническое свидетельство Минскстройархитектуры.

Материалы и изделия, подлежащие гигиенической регистрации, должны иметь удостоверения о гигиенической регистрации Министерства здравоохранения РБ. Транспортирование материалов для устройства пола осуществляется любым видом транспорта.

Хранение материалов для покрытия пола должно осуществляться в вентилируемых закрытых, сухих и чистых помещениях. Для предотвращения пожара на складе запрещается применение открытого огня и курение.

Склады, расположенные в отапливаемых подвальных помещениях которые имеют лестницы должны быть оборудованы подъёмниками для спуска или поднятия грузов.

Организация и технология организации производства работ

До начала производства работ по устройству дощатого пола следует:

- проверить наличие акта приёмки предшествующих работ и состояние основания на соответствие требованиям СНБ 1.03.06;

осуществить операционный контроль температуры окружающего воздуха, относительной влажности и влажности основания в соответствии с требованиями СТБ 1483: Внутренняя температура воздуха должна быть не ниже 10°С. Влажность поверхности должна быть не более 18 % - для лаг и прокладок, 12 % - для досок пола и ДВП. Влажность внутри помещения должно быть 60 %;

измерить освещённость на месте производства работ в соответствии с требованиями ГОСТ 12.1.046: Освещённость должна быть не менее 100 лк;

провести инструктаж работников по технике безопасности, ознакомить их с проектом производства работ и настоящей технологической картой, привязанной к конкретным объектам, используемым механизмам, приспособлениям и применяемым напольным покрытиям;

- организовать места складирования материалов;

- доставить в зону производства работ необходимые механизмы, инструменты и приспособления.

Технологическая карта включает в себя следующие работы:

- устройство паророизоляции;

устройство звукоизоляции;

устройство лаг;

- устройство утеплителя;

- настилка полов;

- прибивка плинтусов.

Устройство пола из досок.

Полы из досок устраивают на деревянных лагах по железобетонным плитам перекрытий. Слои гидроизоляционных, звукоизоляционных и теплоизоляционных материалов приняты из курсового проекта №1 по ГиПЗ. Производственный процесс подготовки при устройстве полов состоит из следующих технологических процессов:

входной контроль применяемых материалов;

- обработка всех поверхностей лаг, деревянных прокладок, укладываемых под лаги, досок (кроме лицевой поверхности) антисептиками, указанными в проектной документации для предупреждения заражения древесины жуками древоедами и домовым грибком.

Лаги должны опираться на плиты перекрытия (через звукоизолирующие прокладки) всей нижней поверхностью, без зазоров. Подбивка деревянных клиньев или подкладок под лаги для их выравнивания или опирание лаг на деревянные подкладки запрещается.

Настилка чистого пола из досок производиться в следующей последовательности:

необходимо выбрать доску достаточной длины с ровными торцами, чтобы она перекрывала всю комнату с зазорами по торцам в несколько миллиметров. Затем на расстоянии 10...15 мм от стены кладут первую доску пазом к стене. Для соблюдения этого расстояния между доской и стеной размещают калиброванные прокладки толщиной 10 или 15 мм.

Во внутренний угол гребня против каждой лаги под углом забивают гвоздь. Каждую доску прибивают к лаге гвоздями, длиной равной 2...2,5 толщины ее, т.е. доски толщиной 27 мм крепят гвоздями длиной 60...70мм. в количестве не менее 2 штук по ширине доски. Шляпки гвоздей утапливают в древесину добойником на глубину 2-3 мм, чтобы не затупить струг при окончательном строгании неровностей.

Рис 1 - Укладка чистого пола по лагам

Укрепив первую доску, к ней приставляют вторую таким образом, чтобы доска плотно села на место по всей длине, и снова крепят гвоздями, забивая их сперва по крайним лагам, а затем перемещаясь к центру доски.

Чтобы доски плотнее примыкали друг к другу и между ними не было зазоров, их рекомендуется поджимать, начиная с укладки второй доски.

Рис 2 - Сжимы для сплачивания досок пола: а - рычажно-зубчатый с храповым колесом и натяжным канатом, б - рычажно-зубчатый с храповым колесом и зубчатой рейкой;

1 - станина

- храповое колесо

- зажимная скоба с канатом

- барабан

-трубчатый рычаг

- упор станины

- зубчатая рейка

- корпус.

Сплачивают доски сжимами следующим образом. После укладки у стены первой доски и крепления ее к лагам, кладут рядом с ней 10...15 досок, соединяя их вплотную так, чтобы гребни вошли в пазы. Затем ставят сжимы на таком расстоянии от последней доски, чтобы между сжимом и доской можно было узкими сторонами уложить клинья. Сплачивание производят не менее чем двумя сжимами, а доски длиной более 4м - тремя. Установив все сжимы и клинья, постепенно, начиная от одного сжима к другому, молотком забивают клинья так, чтобы доски соединялись между собой плотно, без зазоров. После сплачивания досок в пласть под углом забивают гвозди, а затем добойником втапливают шляпки.

Несколько последних досок приходится укладывать не поджимая, так как в оставшемся промежутке у стены сжимы не поместится. В этом случае 2-4 доски укладываются свободно, а примыкающую к стене забивают с помощью топора или молотка через деревянную прокладку.

Чтобы не повредить стену, к ней приставляют листы фанеры. Когда доска буде осажена на место, между фанерой и доской забивают клинья, которые подожмут последние доски для крепления их гвоздями.

После чего необходимо убрать клинья. Стыки досок по окончании настилки пристрагивают, чтобы они были ровными и находились в одной плоскости с уровнем насланного пола.

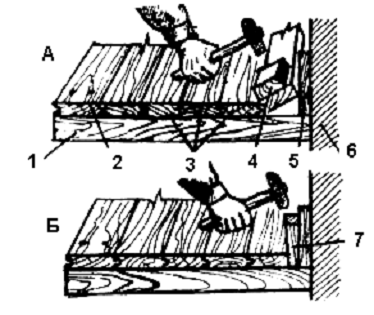

Рис 3 Укладка последних досок:

1- лага;

2- прибитая доска;

3- укладываемая доска;

4- бобышка, подкладка под молоток;

5- деревянная подкладка;

6- стена;

7- клин.

Щели между полом и стенами закрывают плинтусами - профилированными рейками простой или сложной формы. Плотнее прилегают к стенам и полу плинтусы с пазами или скосами, однако в этом случае вентиляция дощатого покрытия будет нарушена, для циркуляции воздуха потребуется устраивать в полу вентиляционные решётки. Поэтому намного удобнее применять плинтусы с нащельниками. Чаще других используется плинтусы, выполненные из древесины хвойных пород деревьев.

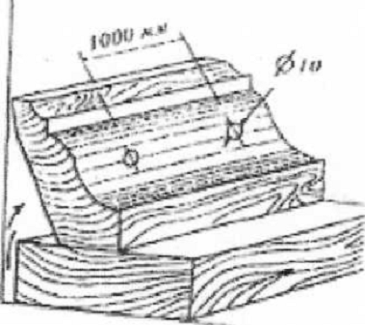

Рис 4 Монтаж плинтуса с нательником

Здание разбито на 1 захватку. За захватку принят пол первого этажа. Технологическая карта разработана для пола первого этажа.

Таблица. Подсчёт объёмов работ

Наименование процессов	Единицы измерения	Количество	Формула, эскиз, обоснование
Устройство дощатого покрытия	100 м2	1,64	КП №1 по ГиПЗ,
Устройство плинтусов	100 м	1,76	РСН 8.03.111-2010

Таблица 1 - Операционная карта на устройство дощатого мола

Наименование операций	Средства тех. обеспеч.	Исполнители	Описание операций
Подготовительные работы
Уборка строительного мусора	Вручную	Плотник - 3 разряда - 1 чел. (П1)	П1 щёткой и лопатой убирает строительный мусор
Покрытие антисептиком доски пола, лаг	Вручную, малярная кисть	Плотник - 3 разряда - 1 чел. (П1) Плотник - 4 разряда - 1 чел. (П2)	П1 и П2 малярной кистью наносят антисептик на тыльную сторону досок, на лаги
Сортировка доски пола по длине, ширине	Вручную	Плотник - 3 разряда - 1 чел. (П1) Плотник - 4 разряда - 1 чел. (П2)	П1 и П2 сортируют доску пола по длине, ширине, производят выбраковку, производят распил доски на необходимую длину
Устройство ДВП	Вручную	Плотник - 3 разряда (П1)	П1 нарезает и укладывает насухо под лаги прокладки ДВП
Укладка первой доски на всю длину комнаты и её фиксация гвоздями	Вручную	Плотник - 3 разряда - 1 чел. (П1) Плотник - 4 разряда - 1 чел. (П2)	П2 выбирает доску пола длиной на всю длину помещения. П1 и П2 укладывают доску иола и фиксируют её гвоздями
Ук. доски пола и её поджим и крепёж	Вручную, скоба	Плотник - 3 разряда - 1 чел. (П1) Плотник - 4 разряда - 1 чел. (П2)	П1 и П2 укладывают доску пола под. с помощью скобы и двух встреч. клиньев или устройства для под. и фик. её гвоздями

Таблица

Заготовка последней доски пола по ширине	Машина распиловочная	Плотник - 3 разряда - 1 чел. (П1) Плотник - 4 разряда - 1 чел. (П2)	П2 замеряет необходимую ширину доски П1 и П2 производят разметку доски и её распил
Укладка последней доски пола	Вручную	Плотник - 3 разряда - 1 чел. (П1) Плотник - 4 разряда - 1 чел. (П2)	Ш и П2 укладывают последнюю доску, поджимают её клиньями
Острожка покрытия пола	Электрическая машина типа СО 97А	Плотник - 3 разряда - 1 чел. (П1) Плотник - 4 разряда - 1 чел. (П2)	П1 производит циклевание пола вручную, П2 производит острожку уложенной доски пола
Установка плинтуса	Вручную, ручная ножовка	Плотник - 3 разряда - 1 чел. (П1) Плотник - 4 разряда - 1 чел. (П2)	П1 устанавливает плинтус, П2 производит заготовку плинтуса

Потребность в материально-технических ресурсах

Таблица 2 - Потребность материалов и изделий

Наименование материала	Марка	Единицы измерения	Количество
Толь	ТГ-350	м2	34,44
Лаги	Деревянные, антисептированные, Тип II.	m3	1,34
Доска для покр. полов	Доски для покрытия полов, антисеп., Тип ДМ-27 толщиной 27 мм, шириной без гребня от 64 до 100 мм.	m3	4,72
Плинтус	Тип ПЛ-2, размером 19x54мм	м	177,76
Утеплитель	Минераловатные плиты	м2	168,92
Гвозди для плинтуса	Строительные	т	0,000528
Гвозди для доски пола	Строительные	т	0,00328

Таблица 3 - Потребность в машинах, инструментах и приспособлениях

Наименование	Тип, марка, ГОСТ	Назначение	Количество
Машина распиловочная	Тип ИЭ-690А	Для распиловки древесины	1
Электрическая машина	Тип СО - 97А	Для стрижки деревянных полов	1
Электрорубанок	Тип ИЭ-701Б	Для строжки дерева	1
Сжим	-	Сплачивание деревянных полов	3
Ножовка по дереву	ГОСТ 26215-84	Прирезка деревянных деталей	1

Таблица

Топор строительный	-	Рубка, теска древесины	1
Молоток плотничный	Тип МПЛ ГОСТ 11042	Ударные операции	2
Пила поперечная двуручная по дереву	-	Распиловка древесины	1
Клещи строительные, лом гвоздодёр	-	Выдёргивание гвоздей	1
Киянка прямоугольная	-	Сдвижка деталей	2
Набор стамесок плоских столярных	ГОСТ 1184	Долбление древесины	2
Рубанок	-	Строгание древесины	1
Коловорот и свёрла к нему	Тип КТ	Механическое сверление отверстий	1
Долото столярное	ГОСТ 1185	Для вырубки углублений в древесине	2
Метр, рулетка, угольник, уровень, шаблон-рейка, рейка контрольная размером 2800x100x40		Проверка геометрических размеров и отметок	1
Защитные закрытые очки	ГОСТ 12.4.013	Защит глаз от древесных опилок и пыли	1
Респиратор типа «Лепесток»	ГОСТ 12.4.041	Защита носоглотки от древесной пыли	I

Таблица

Комбинезон мужской (женский)	ГОСТ 12.4.100 (ГОСТ 12.4.099)	Защита от древесной стружки, опилок и пыли	1
Ботинки	-	Защита от древесной стружки, опилок и пыли	1
Рукавицы	-	Защита от древесной стружки, опилок и пыли	1
Упорный фиксатор	-	Фиксирует расстояние до стены	10
Машина подметальная вакуумная	Тип КУ-405А	Для подметания и обеспыливания основания и полов	1
Линейка металлическая	ГОСТ 427 - 75	Для линейных измерений	2
Машина заточная	Тип ИЭ - 9707	Для механизированной заточки режущего инструмента	1
Уровень строительный	ГОСТ 9416	Для проверки горизонтальности поверхности	1

Транспортная задача

Для перевозки материалов требуемых при укладке ламината принимаем грузовое транспортное средство марки ГАЗ-2705 грузоподъёмностью 1,35т.

Определяем кол-во рейсов:

4,8

Принимаем 5 рейсов

K_гр=1,35/1,35=1

Определяем производительность транспортного средства:

П=q_тр^.n^.k_гр=1,3551=6,75 т/смену

Определяем грузопоток:

Q= q_грn=0,64,72=2,83т

Рассчитываем необходимое количество машин:

Принимаем 1 автомобиль

Ответ: для перевозки деревянных изделий нам требуется 1 автомобиль.

Таблица 4.1 - Расход материалов

Наим.

Ед. изм.

Объём

Толь

Лаги

Доска для покрытия

Гвозди для досок

Норм на ед

Всего

Ед. изм.

Норм, на ед.

Всего

Ед. изм.

Норм, на ед.

Всего

Ед. изм

Норм на ед

Всего

Укладка лаг

100 м2

1,64

м2

21

34,44

м3

0,82

1,34

Дощ. покрыт.

100 м

1,64

2,88

4,72

т

0,002

0,00328

Таблица 4.2 - Расход материалов

Наим.	Ед. изм	Объём	Плинтус			Гвозди для плинтуса			Утеплитель
			Ед. изм	Норм, на ед.	Всего	Ед. изм.	Норм на ед.	Всего	Ед. изм.	Норм, на ед.	Всего
Устройство плинтусов	100 м	1,76	м	101	177,76	т	0,0003	0,000528
Устройство утеплителя									м2	103	168,92

Контроль качества

Дощатые полы устраивают из досок шириной 74 - 124 мм, имеющих влажность не более 12 %. Все доски должны быть обработаны антисептиком с тыльной стороны и по кромкам. В процессе настилки полов контролируют: влажность и сортность досок; их длину и толщину; наличие антисептирующего покрытия: размер зазора между первой и второй стеной; количество одновременно сплачиваемых досок; размер зазора между сплачиваемыми досками; правильность гвоздевого крепления досок к лагам.

При выполнении дощатых полов запрещается:

·   подбивать деревянные клинья под лаги для их выравнивания;

·   устраивать полы в смежных помещениях с разницей уровней;

·   оставлять уступы между кромками смежных элементов.

Зазор между досками покрытия и стенами должен быть в пределах 15 - 20 мм и перекрываться плинтусами. Уровень пола в квартире должен быть на 15 - 20 мм ниже чистого пола площадки лестничной клетки.

Таблица

Контролируемый параметр			Объём контроля	Периодичность контроля	Метод контроля	Средства контроля, Испытат оборуд.	Исполнитель	Оф. результ. контроля
Наименование	Предельное значение	Пред. откл.
Входной контроль
Документ о качестве	-//-	-//-	Наличие док. о качестве	Каждая партия	Визуально	-//-	Прораб (мастер)	Журнал вход. контроля
Основание	Согласно проекта	-//-	Сплошной	-//-	Визуально	Сог. акта пр. основ.	-II-	-II-
Упаковка	Целостность упак.	-//-	Каж. ед. упак.	-//-	-II-	-//-	-II-	-II-
Маркировка	Наличие маркировки на упаковке	-//-	-II-	-II-	-II-	-//-	-II-	-II-
Количество	-//-	-//-	Каждая партия	-II-	-II-	Согласно докум. о качестве и ТТН	-II-	-II-
Качество мат.	По документу	-//-	-//-	-II-	-II-	Согласно СТБ 1306	-II-	-II-

Таблица

Температура и относительная влажность возуха в помежении	t = 10 C влаж. 60%	Не допускается	Каждое помещение	Каждое помещение	Испытание	Термометр ГОСТ 112 Психрометр	Прораб (масс.)	Журнал вход. Конт.
Влажность основания	Согласно проекта	Согласно проекта	-//-	Перед нач. работ	Испыт. по ГОСТ 21718	Влагомер	Лаборант	-II-
Длина лаг, рас. между осями лаг, распол. ст. лаг, велич. зазора	По проекту	Длина не менее 2м	Каждая лага	Ежедневно	Испыт. ГОСТ 26433.2	Рулетка ГОСТ 7502	Прораб	-II-
Отклонение от горизонтальности лаг	-//-	Не более 0,2%	-//-	-//-	-//-	Уровень строительный ГОСТ 9416 Рейка контрольная	-II-	-II-
Отклонение от прямолинейности лаг	-//-	-//-	-//-	-//-	-//-	Рейк. конт. Линейка измерительная	-II-	-II-
Наличие и сплошность антисепт. лаг, подкладок, досок	-//-	Не допускается	Каждая поверхность	-II-	Визуально	-II-	-II-	Акт скрыт. работ
Расп. е стыков торцов элемента	-II-	-//-	Каждый стык	-II-	-II-	-II-	-II-	-II-
Соответствие крепления элементов покрытия к лагам	-II-	Не допускается	Каждый элемент	-II-	-II-	-II-	-II-	Журнал
Величина уступа между смежными эл. покрытия	Нe более 1 мм	-II-	Нe менее 5 изм. на каждые 30 м2	-II-	Измерение	Лин. изм. гая ГОСТ 427 Щуп изм.., наб. №2	Прораб (маст.)	-II-

Таблица

Величина зазора между Смеж. Элем. покрытия	Не более 1 мм	-II-	Не менее 5 изм. на каждых 30 м2	Ежедневно	Измерение	Щуп измерительный, набор №2	Прораб (мастер)	Журнал
Величина зазора между Плин. и пок. или стеной	Не допускается	-II-	Сплошной	-//-	Визуально	-II-	-II-	-II-
Длина лаг, расст. между осями лаг, распол. стыков лаг, величина зазоров	По проекту	Длина не менее 2м	Не менее 3 измерений на каждые 30 м2	После завершения подготовительных работ	Испытания ГОСТ 26433.2	Рулетка ГОСТ 7502	-II-	Акт приёмки
Отклонение от горизонтальности лаг	-//-	Не более 0,2%	Не менее 3 изм. шина каж. 30 м	После завершения работ	-//-	Уровень строительный ГОСТ 9416 Рейка конт.	-II-	-II-
Отклонение от прямолинейности лаг	-//-	Не допускается	Не менее 3 изм. на каждые 30 м2	-II-	-II-	Рейка конт. Линейка измерит. ГОСТ 427	-II-	-II-
Соответствие крепления элементов покрытия к лагам	-II-	-II-	Не менее чем в 5 мес. на 20 м	-II-	Визуально	-II-	-II-	-II-
Величина уступа между смеж. элем. покрытия	Не допускается	-II-	Нe менее 5 измерений на каждые 30 м2	-II-	Измерение	Линейка измеритель гая ГОСТ 427 Щуп измерит., набор №2	-II-	-II-
Величина зазора между смежными эл. покрытия	Нe более 1 мм	-II-	Нe менее 5 изм. на каждые 30 м2	-II-	-II-	Щуп измерит., набор №2	-II-	-II-

Техника безопасности, охрана труда и охрана окружающей среды

- Работы по устройству дощатого пола, необходимо производить с соблюдением требований ТКП 45-1.03-40, ТКП 45-1.03-44, Межотраслевых общих правил по охране труда, утвержденных постановлением Минтруда и социальной защиты Республики Беларусь от 3 июня 2003 года№70, инструкции по охране труда для работников соответствующих профессий, ГШБ РБ 2.09, ПБМи П, ПЭУ, а также в соответствии с проектом производства работ и данной технологической картой.

- Перед началом работ, где имеется или может возникнуть производственная опасность, ответственному исполнителю работ необходимо выдать наряд-допуск на производство работ повышенной опасности. Наряд-допуск выдаётся на срок, необходимый для выполнения заданного объёма работ. В случае изменения условий производства работ, наряд-допуск аннулируется и возобновление работ разрешается только после выдачи нового наряда-допуска.

- В выполнению работ допускаются лица не моложе 18 лет, прошедшие медицинскую комиссию без противопоказаний в соответствии с требованиями Минздрава Республики Беларусь, имеющие профессиональные навыки, прошедшие обучение безопасным методам и приёмам труда и получившие соответствующие удостоверения.

- Все работающие должны пройти инструктаж по безопасности труда в соответствии с требованиями ГОСТ 12.0.004 и ознакомлены с рабочими чертежами, ГШР и данной технологической картой.

К управлению механизмами допускаются лица, имеющие соответствующую специальность, изучившие требования паспортов и инструкций и имеющие соответствующие удостоверения на право управления машинами.

Рабочие и линейные ИТР должны быть обеспечены спецодеждой, спецобувью, респираторами типа «Лепесток» по ГОСТ 12.4.068, очками по ГОСТ 12.4.013 и другими средствами индивидуальной зашиты, соответствующими ГОСТ 12.4.011 (СТ СЭВ 1086), согласно Правилам обеспечения работников средствами Индивидуальной защиты, утверждённых постановлением Минтруда Республики Беларусь от 28 мая 1999 года №67.

Зоны постоянно действующих опасных производственных факторов, во избежание доступа посторонних лиц, должны иметь защитные (предохранительные) ограждения, удовлетворяющие требованиям ГОСТ 12.4.059. Опасные зоны должны быть обозначены знаками безопасности и надписями установленной формы.

При производстве работ по устройству полов в указанных опасных зонах следует осуществлять организационно-технические мероприятия, обеспечивающие безопасность работающих.

- Все территориально обособленные участки должны быть обеспечены телефонной связью или радиосвязью.

- При производстве работ по устройству полов необходимо соблюдать требования ГОСТ 12.3.022 и предусматривать технологическую последовательность производственных операций, чтобы предыдущая операция не являлась источником производственной опасности при выполнении последующих.

- Освещённость на участке выполнения работ по устройству полов на всех уровнях рабочей поверхности должна быть не менее 100 лк, мест немеханизированной разгрузки материалов - не менее 20 лк, подходов к рабочим местам - 50 лк.

Светильники общего освещения, присоединённые к источнику питания (электросети) напряжение 127 и 220 В должны устанавливаться на высоте не менее 2,5 м от уровня пола. При высоте подвеса менее 2,5 м светильники должны подсоединяться к сети напряжением не выше 42 В.

- При работах в особо опасных условиях должны применяться переносные светильники напряжением не выше 12 В.

В качестве источника питания напряжением до 42 В следует применять понижающие трансформаторы, машинные преобразователи, генераторы, аккумуляторные батареи. Не допускается применять для указанных целей автотрансформаторы.

- Участки работ, рабочие места, проезды и проходы к ним в тёмное время суток должны быть освещены в соответствии с ГОСТ 12.1.046.

Освещённость должна быть равномерной, без слепящего действия осветительных приборов на работающих. Производство работ в неосвещённых местах не допускается.

- Проезды, проходы и рабочие места необходимо регулярно очищать и не загромождать.

Проходы с уклоном более 20° должны быть оборудованы трапами или лестницами с ограждениями.

- Ширина проходов к рабочим местам и на рабочих местах должна быть не менее 0,6 м, а высота проходов в свету - не менее 1,8 м.

Рабочие места и проходы к ним на высоте 1,3 ми более и расстоянии менее 2 м от границы перепада по высоте должны быть ограждены временными ограждениями в соответствии с требованиями ГОСТ 12.4.059.

- Организация рабочих мест должна учитывать особенность технологического процесса, безопасность обслуживания средств механизации, минимальное использование ручного труда, обеспечение безопасной эвакуации работающих в случае аварийной ситуации и исключать нахождение лиц, не участвующих в рабочем процессе.

- Примыкание материалов, на которые отсутствует указания по применению, инструкция по технике безопасности и пожарной безопасности, не допускается.

- При сухой очистке поверхностей, связанной с выделением пыли, а также при механизированном способе распила покрытий дощатого пола необходимо пользоваться респираторами и защитными очками.

- Безопасность процесса эксплуатации машин должна обеспечиваться: использованием машин в соответствии с проектом производства работ, содержанием решения по выбору типа машин и места их установки в соответствии с требованиями ГОСТ 12.3.033.

- К управлению, техническому обслуживанию и ремонту машины допускаются лица, прошедшие обучение по ГОСТ 12.0.004 и имеющие право на выполнение работы, соответствующей их квалификации.

- При выполнении работ по устройству полов рабочий должен выполнять только ту работу, которая ему поручена, строго соблюдая правила техники безопасности.

- Клеящие мастики и грунтовки, содержащие легколетучие и токсичные органические растворители необходимо хранить в герметически закрытой таре в тёмном помещении приспособленном для хранения легковоспламеняющихся веществ. Материалы должны быть расположены на расстоянии не менее 5 м от приборов водяного отопления.

- Резку и подтеску изделий следует производить в рукавицах и защитных очках.

Электрооборудование, которым пользуются рабочие, должно быть заземлено, а все вращающиеся части закрыты кожухами.

- Все участки хранения, приготовления и применения материалов должны быть обеспечены первичными средствами пожаротушения. При определении видов и количества средств следует руководствоваться Правилами пожарной безопасности ППБ РБ 2.09.

- Во время пожаротушения следует соблюдать особые предосторожности, так как при сгорании многие материалы могут выделять газы, способные вызвать отравление. Поэтому рабочие, принимающие участие в тушении пожара, должны пользоваться шланговыми противогазами или кислородно-изолирующими приборами.

В процессе выполнения работ не должен наноситься ущерб окружающей среде.

Должны быть организованы сбор и утилизация отходов в соответствии с требованиями нормативных документов.

Отходы должны вывозиться в места, согласованные с санэпидемстанцией. Руководители предприятий, линейные ИТР должны:

1.осуществлять систематический контроль за соблюдением действующего законодательства, норм, инструкций, приказов, указаний в области охраны окружающей среды при выполнении строительных и ремонтных работ;

2.включать в программы обучение всех категорий рабочих и ИТР вопросы по охране окружающей среды и организовать проведение этой учёбы.

- По окончании работ необходимо привести в порядок рабочее место, убрать инструменты, отключить электропроводную сеть.

Таблица. Калькуляция и нормирование затрат труда

№	Обоснование	Наим. работ	Ед. изм.	Объём	Н. ср. чел. ч.	Состав			Затраты труда всего
						Спец	Разр.	Кол-во
1	§Е 11-12-3	Устр-во лаг	100м2	1,64	39,35	П1 П2	4 3	2 2	64,5
2	§Е 11-9-1	Устр-во утеплителя	100м2	1,64	П1 П2	4 3	1 1	51,7
3	§Е 11-33-1	Дощатый пол	100м2	1,64	66,84	П1 П2	4 3	2 2	109,6
4	§Е 11-39-1	Устр-во плинтуса	100м	1,64	9,35	П1 П2	4 3	1 1	16,5
									242,3

ТЭП см. лист формата А1.

В_н = 164/242,3 = 0,677 м²

Список литературы

.Соколов Г.К., «Технология и организация строительства»

.ТКП 45-1.03-40-2006 «Безопасность труда в строительстве. Общие требования»

З.ТКП 45-1.03-44-2006 «Безопасность труда в строительстве. Строительное производство»

. Справочник технических требований по обеспечению качества строительно-монтажных работ, Минск 2003 5.РСН 8.03.111-2007

Заключение

Опираясь на дополнительную литературу, сведения из Интернета и на другие источники информации, была разработана технологическая карта на устройство дощатых полов. Данная карта может служить пособием при выполнении других курсовых проектов и при выполнении дипломного проекта. Эту карту можно использовать на практике при устройстве дощатых полов как на профессиональном уровне, так и домашних условиях.
