Проектирование многосекционного жилого комплекса в стиле модерн

Содержание

Введение

. Объемно-планировочная структура основных типов секционных жилых зданий

. Планировочные элементы секционных жилых зданий.

.1 Лестничный узел. Противопожарные эвакуационные пути

.2 Лифтовой узел

. Рекреационные пространства секционных жилых зданий

. Принципы застройки жилыми зданиями средней этажности

.1 Организация стоянок автотранспорта

.2 Разгрузочно-погрузочные площадки.

5. Архитектура доходных домов в стиле модерн. Харьков. Доходные дома на ул. Сумской

Введение

Особенностью объемно-планировочной структуры секционного дома есть наличие одного вертикального коммуникационного узла (вход, тамбур, лестничная клетка, при необходимости лифт или лифты) на группу квартир, которые входят в состав этой секции.

Односекционные дома - их еще называют точечными, башенными, домами-свечками или стержнями. Типологический признак односекционных домов - возможность ориентации жилых ячеек на световой фронт по всему периметру дома. Это разрешает планировать квартиры таким образом, чтобы они получали ориентацию на две или три стороны горизонта, что значительно улучшает их гигиеничные качества (инсоляцию и проветривание).

По форме в плане односекционные дома бывают: квадратные, прямоугольные, Т-образные, трёхлучевые, крестообразные, парноблочные, круглые и сложной конфигурации.

Многолучевые секции позволяют разместить большее количество квартир на этаже, однако имеют ряд недостатков:

осложнение условий инсоляции через затенение помещений, сориентированных на юг лучами секции;

осложнение условий визуальной изоляции помещений (особенно с углом 900 между лучами);

наличие большого количества темной (без естественного света) площади в месте пересечения лучей;

увеличение периметра внешних стен.

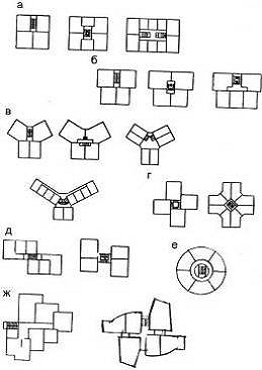

Рис.1. Схемы односекционных жилых домов: а - квадратные и прямоугольные; б - Т-образные; в - трехлучевые; д - парноблочные; е - круглые; ж - сложной конфигурации

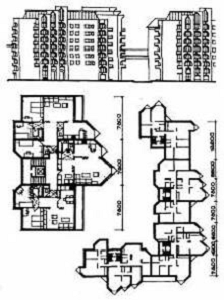

Рис.2. Односекционные (башенные) 16-ти этажные. Жилые дома: А - для Киева. Арх. В. Ежов, С. Ежов и др.; Б - для Минска. Арх А. Белоконь, Г. Сисоев и др.

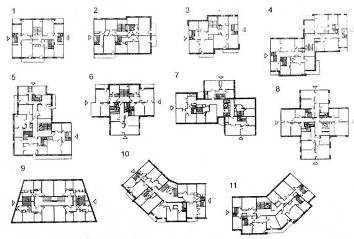

Рис. 3. Номенклатура секций многоэтажных жилых домов: 1 - рядовая; 2 - торцевая; 3, 4 - рядовая Z-образная; 5 - угловая; 6,7 - трехлучевые; 8 - крестообразная; 9 - 11 - поворотные

Рис. 4. Пример многосекционного многоэтажного жилого дома

Линейные секции в зависимости от направления блокирования разделяют на рядовые, угловые, поворотные и торцевые. Каждая из секций, кроме торцевой, имеет две противоположные глухие без проёмов стены (плоскости) необходимые для блокирования с соседними секциями. Торцевые секции располагаются по краям дома, одна из ее стен должна блокироваться с соседней рядовой.

Поворотные секции используются для создания домов, которые имеют в плане сложный рисунок с поворотами и поломанной фасадной линией. Эти секции могут иметь угол поворота начиная с 900 до 1800.

Многолучевые секции (Т, V - образные, крестообразные) дают возможность формировать разнообразные градостроительные образования.

планировочный здание стоянка секционный

1.
Объемно-планировочная структура основных типов секционных жилых зданий

Секционные безлифтовые дома состоят из секций (обслуживаемых одной или двумя лестницами в зависимости от требований строительных норм) с ограниченным количеством квартир на этаже (-5054 <#"667951.files/image005.gif">

а - двух квартирная секция; б - трех квартирная секция; в - четырех квартирная секция; г - секционный дом

Так как доступ в квартиры безлифтовых секционных домов, за исключением квартир первого этажа, обеспечивается только по лестнице, высота таких домов ограничивается. В основном это обусловлено требованиями комфорта.

Из-за необходимости повышения плотности и снижения стоимости строительства приходится отказываться от наиболее удобных двухэтажных домов. Обычно безлифтовые секционные дома имеют три этажа, а если допускается некоторый дискомфорт (необходимость подниматься по лестнице), высота может быть увеличена до четырех этажей, но не более. Из-за того, что трудно подниматься по лестнице делаются попытки снизить высоту верхней площадки. Часто пол первого этажа делается на полэтажа ниже уровня входа. Однако такое решение, хотя и позволяет несколько уменьшить высоту подъема, очевидно, создает свои проблемы в связи с пониженным уровнем двора (уборка снега, необходимость возведения подпорных стенок, снижение изоляции помещений первого этажа из-за снижения уровня пола).

Иногда заглубление пола первого этажа делается для того, чтобы обойти ограничения требований зонирования в определении допустимой высоты зданий. В этих случаях следует определить, допускается ли строительными нормами снижение уровня пола ниже уровня земли, насколько ниже и что в точности означает выражение «уровень земли».

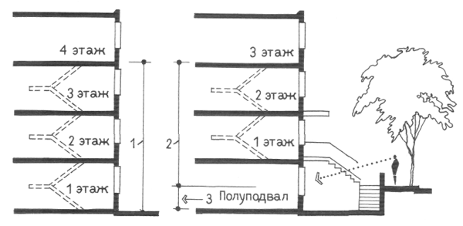

- подъем лестницы на 5 этажа; 2 - подъем лестницы на 2,5 этажа; 3 - зависит от норм

Решение секции с одной лестницей привлекательно не только благодаря его экономичности, но и из-за лучших условий наблюдения и меньших возможностей ограбления.

В тех случаях, когда нормы позволяют применение секций с одной лестницей при ограниченном количестве этажей, это допустимое количество этажей может быть увеличено за счет заглубления первого этажа при условии, что можно, согласно нормам, не засчитывать этот этаж при определении этажности здания.

Ряд местных норм допускает использование одной лестницы для четырехэтажных или даже более высоких домов в трех- и четырехквартирных секциях, если предусмотрен выход на крышу и на допустимом расстоянии от него имеется возможность пройти по крыше до другой лестницы.

Решение лестничных клеток играет важную роль в секционном безлифтовом доме. От него зависит планировка квартир. В двухквартирных секциях неудачное размещение лестницы может вызвать необходимость устройств входа в квартиры в таком месте, что это осложнит организацию ее внутренних коммуникаций. Оптимальным считается такое размещение лестниц, при котором обеспечивается устройство входа в квартиры около центральной части прямоугольника плана, примерно между зоной дневного пребывания и спальной зоной, что позволяет организовать любой график движения в квартире.

Лестница - важный, но не единственный фактор, влияющий на планировку квартиры в двухквартирной секции. Санитарные узлы и кухни также играют в этом смысле важную роль. От того, где располагаются спаренные кухни и санитарные узлы смежных квартир, зависит возможность смещения лестничной клетки к центральной части секции.
