Проект строительства кафе 'Ассоль' на 60 посадочных мест с банкетным залом в г. Уральск

·        Общую площадь застройки рассчитывают как площадь горизонтального сечения здания на уровне цоколя, включая все выступающие части и имеющие покрытия (крыльцо, веранды, террасы).

·        Полезную площадь квартиры определяют как сумму площадей жилых комнат плюс площадь кухни свыше 8-ми м².

·        Всю площадь квартир рассчитывают как сумму площадей жилых и подсобных помещений, квартир, веранд, встроенных шкафов, лоджий, балконов, и террас, подсчитываемую с понижающими коэффициентами: для лоджий - 0,5; для балконов и террас - 0,3.

·        Жилую площадь помещений измеряют между поверхностями стен и перегородок в уровне пола. Площадь всего жилого здания определяют как сумму площадей этажей, измеренных в пределах внутренних поверхностей наружных стен, включая балкон и лоджии. Площадь лестничных клеток и различных шахт также входит в площадь этажа. Площадь этажа и хозяйственного подполья в площадь здания не включается.

2. Расчетно- конструктивный раздел

.1 Расчет фундаментной подушки под внутреннюю стену

Требуется рассчитать и сконструировать фундамент под внутреннюю стену пиццерии по данным:

Ø  Конструктивная схема здания

Ø  Место строительства г. Уральск

Ø  Грунт основания - суглинок с параметрами:

(е=0,75; I_L = 0,25; ү_ll = 2,05 т/ м³; ф = 23^о; Е = 17 МПа; R_о = 0,24 МПа ).

Определение требуемых размеров фундамента

I.    расчетная схема

II.  подсчет нагрузок

нормативная N^нпокр = q^н*Агр = 5427*6,03 = 32,72 КН (2.1.1)

расчетная Nпокр = q^* Агр = 6515х6,03 = 39,29 КН (2.1.2)

сосредоточенная от перекрытия

нормативная N^нпер = 5,57х6,03х2 = 67,77 КН (2.1.3)

расчетная Nпер = 6,63х6,03х2 = 79,96 КН (2.1.4)

нормативная N^нст=Н*В*hст*p*q=25,2х1х0,38х2000х9,81==187,9кН (2.1.5)

расчетная Nст= N^н ст*γ_f=187,9 х 1,1=206,7 КН (2.1.6)

вертикальные суммарные нагрузки на фундамент на уровне планировочной отметки:

нормативная N^н =N^нпокр +N^нпер+N^н ст=29,42+67,17+45,6=141,2 кН (2.1.7)

расчетная Nст=Nпокр+Nпер+Nст=34,95+79,96+50,16=165,07 кН (2.1.8)

III.
ищем предварительную ширину подошвы фундамента по формуле:

Атр=N^н/ R₀ -γср*d_ф=141,2/450-20*1,5=1,34 м                      (2.1.9)

Нужная ширина подошвы фундамента

Втр=Атр/В=1,34/1=1,34м                                                      (2.1.10)

Берем типовую подушку

Ф16 В=1,6 м L=2,38м h=0,3м m=2150 кг

Ищем расчетное давление на грунт:

R=γ_c1γ_c2/k(Мγ*kz*b*γ_II+Mq*d₁*γ_II+(Mq-1)d (2.1.11) _bγ_II+Mc*C₁₁)=1.25*1/1.1(0.69*1*0.6*20.5+3,65*1,5+6,24*25)=193,8КПа

Вес 1м фундаментной плиты Ф 16 m=2150 кг

Gф=9,81*2150/2,38=8,86 КН

Масса стены фундамента состоящей из 2-х блоков Ф-24-6

Gст=9,81*/2*1300/2,38=10,7КН

Масса грунта

Gст=2*0,1*1,8*0,018=7 КН

Рср=(124,9+5,5+16,0+7)/1*0,8=189,0МПа

Условие Рср< R выполняется, следовательно принимаем Ф-16

Поперечная сила у грани стены:

Q=Рср*1(а_ф-в)/2=0,19*1(0,8-0,4)/2=0,038МН                       (2.1.12)

Проверяем условие

Q<φ_bR_bt*b*h₀                                                                           (2.1.13)

,038<0,6*0,75*0,8*0,265=0,0954

,038<0,095 условие выполняется, и установка поперечной арматуры не требуется.

Изгибающий момент у грани стены в сечении плиты

М=0,125*р_ф(а_ф-в)²*в=0,125*0,19(0,8-0,4)²*1=0,0038МН*м (2.1.14)

Для рабочих стержней принимаем арматуру А-III с Rs=365МПа

Необходимая площадь сечение арматуры Аs=0,0038*М/0,9

h_0* Rs=0,0038/0,9*0,265*365=0,4*10^-4 м² =0,4см²

На подушку необходимо n=ln/8+1=2400/8+1=13ст

Аs=0,4*1/13=0,031 м²

Берем 13О6 А-III (Аs=13*0,283=3,68 см²)

Шаг стержней S=200мм

Продольная арматура О3 Вр-I

2.2    Подсчет несущей беспроемной стены

Сбор вертикальных нагрузок

Таблица 2.2.1 Нагрузка на м² конструкции перекрытия в жилых помещениях

Таблица 2.2.2 Нагрузка на 1 м² покрытия

Таблица 2.2.3 Нагрузка от собственного веса стены на 1 пог.м ее длины

Суммируем все виды нагрузок на стену при грузовой площади от стены

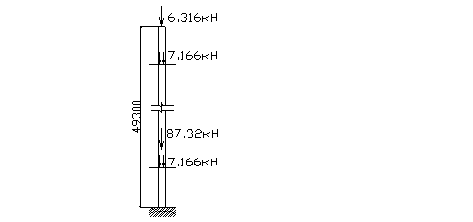

Определяем вертикальную нагрузку, действующую на стену:

Грузовая площадь: А = 10,2 * 3,6 = 36,72 м.кв.

Находим вертикальные нагрузки на рассматриваемую стену.

Nр(0) = 22,08 кН

Nн(0) = 19,15 кН

Nр(49,3) = 0,95 х 16 х 25,8 +22,08+87,32 х 18 =2006,65 кН (2.2.1)

Nн(49,3) = 0,95 х 16 х 22,5 +19,15 +79,4 х 18 = 1808,35 кН (2.2.2)

Горизонтальная нагрузка. (ветровая)

Согласно карте 3 СНиП 2.01.07-85 «Строительная климатогия и геофизика» нормативное значение ветрового давления Wс = 0,23 кПа.

Нормативное давление ветра на высоте Z над поверхностью земли для зданий высотой H > 40 м с равномерно-распределенной массой и постоянной по высоте жесткостью несущей системы равно:

w_n=w₀´× С( k +1,4 k_sup´ Z/H ´×xzn) ; [кПа]                           (2.2.3)

гдеw₀ - нормативное значение ветрового давления на 1 м2 поверхности

фасада. w₀ = 0,23 кН/м2 (кПа);

С - аэродинамический коэфициент, равный 1,4- коэффициент возрастания напора по высоте здания;_sup-коэффициент возрастания скоростного напора для вершины здания k_sup =1,2;

1 - коэффициент пульсации скоростного напора на уровне Н,

принимаемый для здания с Н = 49,3м и x = 0,757;

2 - коэффициент динамичности, зависящий от параметра e,

который определяется по формуле:

e =Ög_f´w₀ / (940 ´ f₁)                                                               (2.2.4)

g_f = 1,4 , коэффициент надежности по ветровой нагрузке₁ - первая частота собственных колебаний, Гц

₁ = 1/T₁ = 1/1,0533 = 0,966

T₁ - период первой формы собственных колебаний.

По приближенной формуле:

Т₁ = 0,021Н=0, 021´ 49,3 =1,0533                                        (2.2.5)

e = (1,0533/940)х Ö1,4 х 0,23 х 1000 = 0,020                        (2.2.6)

Таблица 2.2.4 Коэффициент высоты от поверхности

По СНиП находим значение z = 1,51.

n - коэффициент коррекции пульсации ветра, при = 52,8 м;

Н = 49,3 м;

n = 0,641.

Таблица 2.2.5 Высота над поверхностью земли

,4 k_sup´Z/H´x´zn=1,4´1,2´Z/H´0,641´1,51´0,77 =1,252 Z/H

w_n(Z=5)=0,23´1,4(0,5+1,252´0,101)=0,202 кН/м² (2.2.7)

w_n(Z=10)=0,23´1,4(0,65+1,252´0,203)=0,291 кН/м²

w_n(Z=20)=0,23´1,4(0,85+1,252´0,406)=0,437 кН/м²

w_n(Z=40)=0,23´1,4(1,1+1,252´0,811)=0,717 кН/м²

w_n(Z=49,3)=0,23´1,4(1,2+1,252´1)=0,790 кН/м²

Данную полученную эпюру, ограниченную ломаной линией, приводим к эквивалентной трапециевидной. Для этого сначала определяем ее площадь А, статический момент S и положение центра тяжести С криволинейной эпюры, а затем находим параметры трапециевидной эпюры.

расчетная схема

А=(0,79+0,717)´9,3/2+(0,717+0,437)´20/2+(0,437+0,291)´х10/2+(0,291+ +0,202)´5/2+0,202´5=24,431[кПа´м]                               (2.2.8)=0,717х9,3´44,65+(0,79-0,717)х9,3(40+(2/3)х9,3)/2+0,437х20х30+ +(0,717--0,437)х20´(20+(2/3)х20)+0,291х10х15+(0,437-0,291)х10(10+(2/3)х х10)х10+0,202х5х7,5+(0,291-0,202)х5х(5+(2/3)х5)/2+0,202х5х2,5=736,715 [кПа´м]                                                                                                           (2.2.9)

C=S/A=736,715/24,431=30,155 м

Параметры эквивалентной трапецевидной эпюры нормативного ветрового давления на здание a, w_n, aw_n будут равны:

a=(2H-3C)/(3C-H)=(2´49,3-3´30,155)/(3´30,155-49,3)=0,197 (2.2.10)

Значение ветровой нагрузки на уровне верха здания:

w_n =2A/(1+a)H=2х24,431/(1+0,197)х49,3=0,828 кН/м²

Значение ветровой нагрузки на уровне поверхности земли:

aw_n=0,197´0,828=0,163кН/м²                                               (2.2.11)

Нормативная погонная по высоте здания ветровая нагрузка с учетом коэффициента надежности по назначению здания gn = 0,95 и при длине наветренного фасада L=3,6 м:_n= 0,828 ´ 3,6 ´ 0,95 = 2,83 кН/м

aq_n = 0,163 ´ 3,6 ´ 0,95 = 0,56 кН/м

Ветровая расчетная нагрузка при коэффициенте надежности по нагрузке g_f = 1,4:= 2,83 ´ 1,4 = 3,962 кН/м

aq = 0,56 ´ 1,4 = 0,78 кН/м

Надо определить усилия: При действии на здание горизонтальной нагрузки, на стену дополнительно внецентренно-приложенной вертикальной нагрузки в ней возникают изгибающие моменты и силы поперечные и нормальные.

Ищем полный изгибающий момент:

q(x) = q(1+(a-1)x1/H)

Q(x) =-qx(1+(a-1)x1/2H)

Mh(x) =-qx²(1+(a-1)x1/3H)1/2

Таблица 2.2.6 Полный изгибающий момент

Определение прогиба здания.

Расчет здания на ветровую нагрузку предусматривает ограничение величины прогиба:

f_sup<(1/500)*H=49,3/400 = 0,0986м      (2.2.12)

Ищем изгибную жесткость: B_u = 0,85*γ_n*E_b*I_i

Для стен выбираем бетон В30: Е_b = 29*10³ МПа.

  (2.2.13)

γ_n- коэффициент учитывающий податливость горизонтальных и вертикальных швов.

δ_n -податливость раствора шва, при длительном сжатии равна 1,8.

h_fl = 2,8м - высота этажа.

B_u = 0,85*γ_n*E_b*I_i = 0,85*0,982*29*10⁶*0,18*6,3³/12 = 90,77*10⁶ кН/м²

f_sup=-(4α +11)*q_н*Н⁴/120*В_u=-(4*0,16 +11)*-43,53*49,3⁴/120*90,77*10⁶= 0,0275м           (2.2.14)

f_sup=0,0275м<(1/500)*H=49,3/400=0,0986м - жесткость здания обеспечена.

нормальные напряжения

Считаем нашу стену внецентренно - сжатой и поэтому нормальные напряжения находим по формуле:

    (2.2.15)

А =6,3*0,18 = 1,134 м²

W = bh²/6 = 0,18*6,3²/6 = 1,1907 м³

           (2.2.16)

стенка находится в сжатом состоянии.

сечения и армирования

Вначале на первом этапе требуемое количество арматуры для элементов стены подбирается с учетом указаний по конструированию стен:.      Стена армируется двумя расположенными вдоль его лицевых поверхностей сетками, объединенными в единый арматурный блок поперечными балочными каркасами с расстоянием между ними не более 1000 мм, размер ячеек сеток 200´200 мм;.    Минимальный процент армирования горизонтального сечения стены должен составлять 0,2~0,3% ;.          Площадь сечения горизонтальной распределенной арматуры у каждой грани стены должна составлять не менее 0,3 см2 на 1 м вертикального сечения.. В качестве рабочей арматуры следует применять арматуру класса А-III , Вр-I , а в качестве конструктивной А -I , Вр-I..         Диаметр арматуры сеток и каркасов назначается не менее 5мм.

Армируем стену в соответствии с эти требованиями: Две параллельные сетки с ячейками 200х200мм и поперечными каркасами продольные стержни которых Ш6 А-III , а поперечные - Ш5 Вр -I.

стенка:

Бетон

Тяжелый бетон класса В30, R_bn = R_b,ser = 22МПа, R_b,tn= R_b,ser= 1,8МПа , R_b=17 МПа, R_bt=1,2 МПа, коэффициент условия работы бетона  =1,1

Ж/б плита подвергается тепловой обработке при атмосферном давлении. Начальный модуль упругости Е_b =29*10³МПа. К трещиностойкости плиты предъявляются требования 3-й категории. Технология изготовления плиты - агрегатно - поточная.

Арматура

стержни периодического профиля класса A-III Rs = 355МПа, Rsw = 285МПа, Es =20*10⁴ МПа.

Приведенная призменная прочность бетона:

R_b,red =g_b2´R_b+ m ´ R_s                                                               (2.2.17)

где m = A_s/A - коэффициент армирования конструкции;- площадь продольной арматуры в стене;- площадь сечения бетона;

g_bi - коэффициент условий работы (g_b2 = 1,1);_s = ( 53*2 Æ 6 ) = 106 х 0,283 = 30 см²

,002*18*630 = 22,7 см² минимальная площадь армирования.

см² > 22,7 см²

А = 18*630 = 11340 см²

m = 30/11340 = 0,00265 > 0,002

R_bret = 1,1*17+0,00265*355 = 18,7+0,941 = 19,64 МПа.

Проверка несущей способности.

Проверка расчетных усилий в столбе в уровне подвала Х =49,3м.

Расчетные усилия: M₁ = 343,47 кН*м N₁ = 2006,65 кН Q₁ = 22,47 кН

Размеры сечения: h =6,3м, b = 0,18м.

Проверка несущей способности внецентренно сжатого бетонного элемента производят из условия.

   (2.2.18)

где α = 1 - коэффициент принимаемый для тяжелого бетона,

γ_b9 = 0,9 коэффициент условий работы для бетонных конструкций,

А_bi - площадь сжатой зоны бетона столба, определяемой при условии что ее центр тяжести совпадает с точкой равнодействующей внешних сил.

,65 < 0,9*1*19,64*1,134 = 20,04*10³ = 20044 кН.

3. Организационный раздел

.1 Управление и организация строительства

Организационно-техническая подготовка включает три части:

·              организационную подготовку

·              техническую подготовку

·              технологическую подготовку

К организационной подготовке относится получение от заказчика проектно-сметной документации, рассмотрение ее, организация авторского надзора, получение дополнительных разрешений и согласований от служб различных надзоров, составление проекта производства работ. Эта часть подготовки относится к деятельности заказчика и генерального подрядчика.

К технической подготовке относится работы по приспособлению и обустройству территории для проведения СМР. Эта работа организуется генеральным подрядчиком. Она включает:

·              внеплощадочную подготовку

·              внутриплощадочную подготовку

·              объектную подготовку

Внеплощадочная подготовка - это устройство подъездных путей, инженерных коммуникаций, нужных для стройки, создание материально-технической базы строительства, сооружение временного жилья для строителей. Для крупных строек в малоосвоенных районах возводятся целые комплексы вспомогательных производств, так называемые "пионерные базы". Они включают полигоны по производству растворов, бетонов, сборных железобетонных изделий, мастерские по ремонту строительных машин, гаражи, рабочие поселки из инвентарных зданий-вагончиков и т.д. Для таких "пионерных баз" составляется специальный проект.

Внутриплощадочная подготовка включает расчистку территории, снос старых строений, которые не будут использоваться, срезку и складирование растительного слоя, ограждение территории. В состав внутриплощадочной подготовки входит устройство складских площадок и сооружений вспомогательного, бытового назначения, прокладка внутриплощадочных инженерных сетей. Создается опорная геодезическая сетка, устанавливаются высотные реперы. Производится вертикальная планировка и отвод поверхностных вод. В неблагоприятных условиях для больших строек выполняется значительный объем работ, объединяемых общим названием " инженерная подготовка". Это может быть выторфовка (удаление торфа), намыв песка, устройство ограждающих дамб и т.д. Для такой инженерной подготовки составляется специальный проект.

Объектная подготовка производится строительной организацией на каждом конкретном объекте после выполнения внеплощадочных и внутриплощадочных работ. Она включает разбивочные работы с устройством обноски, устройство разгрузочных площадок, иногда стендов для укрупненной сборки конструкций и технологического оборудования. Доставляются временные инвентарные сооружения - контора прораба, помещение для обогрева и т.д.

Технологическая подготовка производится одновременно с объектной технической. Она включает подготовку строительных машин, комплектование их сменным оборудованием, оснасткой, такелажными средствами, заготовку построечного инвентаря - лесов, подмостей, бункеров и ящиков для раствора, бетона, кондукторов для монтажных работ, формирование бригад и т.д.

Техническая и технологическая подготовки имеют общее название - "подготовительный период" . Продолжительность подготовительного периода согласно нормам СНиП 1.04.03-85 составляет 10...20% от общей продолжительности строительства.

Ø  Изготовление карты трудового процесса на возведение кирпичной стены и организация процесса кладки и монтажа поэтажных конструкции.

Виды работ:

§  Каменная кладка наружных стен средней сложности толщиной 640 мм

§  каменная кладка внутренних стен толщиной 380мм

§  монтаж и укладка плит перекрытий и покрытий

§  установка лестничной площадки и маршей, установка ограждений

§  монтаж сборных крупнопанельных перегородок

§  монтаж подмостей

§  подъем кирпича, перемычек

§  поднятие раствора

§  монтаж оконных и дверных блоков

Ø  Подсчет трудовых затрат и объемы работ по выполнению строительных процессов кирпичной кладки рассчитаны в соответствии с единицами измерения по ЕНиР.

Таблица 3.1.1

3.1.1 Ведомость определения номенклатуры и объемов работ

Выполнение технологического процесса

Строительные процессы, выполняемые для кладки стены 1-этажа строящегося здания:

I.   производится каменная кладка наружных и внутренних стен первого яруса 1- захватки;

II.      подготовка рабочего места для каменщиков во 2- захватке;.     производится каменная кладка наружных и внутренних стен первого яруса, 2- захватки;.         подготовка рабочего места для каменщиков ;второго яруса в

1-      захватке;

V.  производится каменная кладка наружных и внутренних стен второго яруса 1- захватки;

VI.    подготовка рабочего места для каменщиков; второго яруса во2-захватке;

VII.   производится каменная кладка наружных и внутренних стен второго яруса 2- захватки;.  подготовка рабочего места для каменщиков; третьего яруса в захватке;.         производится каменная кладка наружных и внутренних стен третьего яруса 1- захватки;.  установка лестничных площадок, маршей, перегородок, плит перекрытий 1 этажа 1-захватки;.        подготовка рабочего места для каменщиков; третьего яруса во 2- захватке;.   производится каменная кладка наружных и внутренних стен третьего яруса 2- захватки;.  установка лестничных площадок, маршей, перегородок, плит перекрытий 1 этажа 1-захватки;.        установка лестничных площадок, маршей, перегородок, плит перекрытий 1 этажа 2-захватки.

Также эти процессы повторяются при кладке стен 2 этажа, затем монтируются плиты покрытия.

Перекрытие и покрытие монтируют с помощью многоветвевого уравновешивающегося стропа начиная от пролета.

Таблица 3.1.2 Таблица объемов общестроительных работ

Таблица 3.1.3 Таблица трудовых затрат общестроительных работ

Контроль качества строительно-монтажных работ

. Требуемое количество и надежность зданий и сооружений должны обеспечиваться строительными организациями путем осуществления комплекса технических, экономических и организационных мер эффективного контроля на всех стадиях создания строительной продукции.

. Контроль качества строительно-монтажных работ должен осуществляться специалистами или специальными службами, входящими в состав строительных организаций или привлекаемыми со стороны и оснащенными техническими средствами, обеспечивающими необходимую достоверность и полноту контроля.

. Производственный контроль качества строительно-монтажных работ должен включать входной контроль рабочей документации, конструкций, изделий, материалов и оборудования, операционный контроль отдельных строительных процессов или производственных операций и приемочный контроль строительно-монтажных работ.

. При входном контроле рабочей документации должна производится проверка ее комплектности и достаточности содержащейся в ней технической информации для производства работ. При входном контроле строительных конструкций, изделий, материалов и оборудования следует проверять внешним осмотром их соответствие требованиям стандартов или других нормативных документов и рабочей документации, а также наличие и содержание паспортов, сертификатов и других сопроводительных документов.

. Операционный контроль должен осуществляться в ходе выполнения строительных процессов или производственных операций и обеспечивать своевременное выявление дефектов и принятие мер по их устранению и предупреждению. При операционном контроле следует проверять соблюдение технологии выполнения строительно-монтажных процессов; соответствие выполняемых работ рабочим чертежам, строительным нормам, правилам и стандартам. Особое внимание следует обращать на выполнение специальных мероприятий при строительстве на просадочных грунтах, в районах с оползнями и карстовыми явлениями, вечной мерзлоты, а также при строительстве сложных и уникальных объектов. Результаты операционного контроля должны фиксироваться в журнале работ.

Основными документами при операционном контроле являются нормативные документы части 3 СНиП, технологические (типовые технологические) карты и схемы операционного контроля качества.

Схемы операционного контроля качества, как правило, должны содержать эскизы конструкций с указанием допускаемых отклонений в размерах, перечни операций или процессов, контролируемых производителем работ (мастером) с участием, при необходимости, строительной лаборатории, геодезической и других служб специального контроля, данные о составе, сроках и способах контроля.

. При приемочном контроле необходимо производить проверку качества выполненных строительно-монтажных работ, а также ответственных конструкций.

. Скрытые работы подлежат освидетельствованию с составлением актов по форме. Акт освидетельствования скрытых работ должен составляться на завершенный процесс, выполненный самостоятельным подразделением исполнителей.

Освидетельствование скрытых работ и составление акта в случаях, когда последующие работы должны начинаться после перерыва, следует производить непосредственно перед производством последующих работ.

Запрещается выполнение последующих работ при отсутствии актов освидетельствования предшествующих скрытых работ во всех случаях.

. Ответственные конструкции по мере их готовности подлежат приемке в процессе строительства (с участием представителя проектной организации или авторского надзора) с составлением акта промежуточной приемки этих конструкций по форме.

. При возведении сложных и уникальных объектов акты приемки ответственных конструкций и освидетельствования скрытых работ должны составляться с учетом особых указаний и технических условий проекта (рабочего проекта).

. Управление качеством строительно-монтажных работ должно осуществляться строительными организациями и включать совокупность мероприятий, методов и средств, направленных на обеспечение соответствия качества строительно-монтажных работ и законченных строительством объектов требованиям нормативных документов и проектной документации.

. На всех стадиях строительства с целью проверки эффективности ранее выполненного производственного контроля должен выборочно осуществляться инспекционный контроль.

. По результатам производственного и инспекционного контроля качества строительно-монтажных работ должны разрабатываться мероприятия по устранению выявленных дефектов, при этом также должны учитываться требования авторского надзора проектных организаций и органов государственного надзора и контроля, действующих на основании специальных положений.

.2 Выбор методов производства работ

При строительстве кирпичной стены объекта применяется поточно-конвейерный (кольцевой) метод. Проектируя поточную организацию процесса возведения поэтажных конструкции, его расчленяют на простые процессы и устанавливают их ритмичное и согласованное выполнение во времени и пространстве. Здание делится на захватки. На одной из них возводят стену на всю высоту этажа и выполняют сопутствующие работы, а на второй тем временем монтируют сборные конструкции.

По времени кладочные и монтажные работы на захватке должна быть одинаковой. Закончив кладку этажа, каменщики переходят на вторую захватку.

Выполняя СМР с одним краном на двух захватках достигают высокой производительности труда, выполняя в первую смену кладку стен на высоту одного яруса, во вторую монтаж перекрытий, элементов лестничных клеток и других сборных элементов, а в третью подготавливая фронт работ для каменщиков.

Таблица 3.2.1 Возведение каменной кладки

Обеспечение качества каменных работ.

Характерной особенностью каменных работ является большая доля ручного труда. В связи с этим вопросы малой механизации приобретают здесь особо большое значение и являются важным фактором снижения себестоимости каменных работ. При строительстве одноэтажных производственных зданий целесообразно применение передвижных (катучих) подмостей, конвейерной подачи в рабочую зону штучных материалов и раствора растворонасосами и пневмонагнетателями. Нужно также иметь в виду, что в настоящее время интесивно развиваются и индустриальные методы строительства каменных конструкций путем замены мелкоштучных камней крупными блоками из этих камней, изготавливаемых заранее на заводах.

Проверка качества работ при возведении каменных сооружений состоит в контроле толщины и правильности перевязки швов, вертикальности и прямолинейности поверхности кладки, правильности установки закладных частей и анкеров. Качество применяемого камня, блоков и облицовочных материалов должно подтверждаться паспортами на эти изделия заводами-изготовителями. Качество раствора устанавливается по данным лабораторных испытаний образцов раствора, отбираемых в процессе ведения кладки. В соответствии с нормативными требованиями отклонения размеров конструкций по толщине не должны превышать для бутовой и бутобетонной кладки фундаментов ±30 см, а стен и столбов ±20 мм. Для кирпичной кладки и кладки из камней правильной формы отклонения по толщине стен и столбов должны быть не более ±10 мм, а ширины простенков и проемов ± 15 мм. Для бутовых и бутобетонных конструкций отклонения по вертикали на 3-4 м высоты должны быть не более 20 мм; на этаж 10 мм, на все здание для конструкций из камней правильной формы 30 мм. Отклонение рядов кладки от горизонтали на 10 м длины допускается не более 15 мм.

При производстве каменных работ необходимо кроме ведения журнала производства работ своевременно составлять акты на скрытые работы, основными из которых являются: кладка фундаментов, гидроизоляция, защита от коррозии, установка арматуры и закладных частей в кладке, устройство анкеров и опорных частей ферм, прогонов, заделка в кладке плит карнизов и балконных площадок. Акты на скрытые работы составляются представителями строительной организации и заказчика.

Необходимые условия по производству работ в зимних условиях.

Земляные работы

Обратная засыпка котлованов и траншей должна производиться с соблюдением следующих требований:

§   количество мерзлых комьев в грунте, которым засыпаются пазухи между стенками котлована (траншеи) и возведенным в нем фундаментом или иной конструкцией, не должно превышать 15% от общего объема засыпки; при засыпке пазух внутри зданий применение мерзлого грунта не допускается;

§   засыпка нижней части траншеи, в которую уложен трубопровод, производится на высоту 0,5 м над трубопроводом без применения мерзлого грунта; для засыпки верхней части траншеи мерзлый грунт допускается в количестве не более 15% от общего объема засыпки.

Каменные работы

Кладка стен и столбов из кирпича, камней правильной формы и постелистого бутового камня должна производиться преимущественно по способу замораживания.

Марки растворов для зимней кладки, выполняемой способом замораживания, должны быть не ниже:

§   для кладки из кирпича и камней правильной формы стен и фундаментов - 10; столбов - 25; карнизов и рядовых перемычек - 50;

§   для кладки из бута фундаментов и стен - 25; столбов - 50.

Марка раствора для конструкций, возводимых с искусственным разогревом и в тепляках, должна быть не ниже 25.

Для зимней кладки фундаментов, столбов и стен, возводимых методом замораживания, применяются цементно-известковые и цементно-глиняные пластичные растворы с осадкой конуса 7...8 см для кирпичной кладки, 5...6 см для бутовой (при ручной укладке) и 2...3 см для бутовой, укладываемой вибраторами.

Не допускается применение для зимней кладки фундаментов, столбов и стен, возводимых методом замораживания, известково-песчаных, известково-глиняных и глиняных растворов.

Для кладки печей, защищенных от увлажнения, допускается применение глиняных растворов при условии выполнения из них тонких швов (не более 5 мм).

Температура раствора в момент его применения для кладки по способу замораживания должна быть не ниже:

+10°С при температуре воздуха выше -10°С;

+15°С при температуре воздуха в пределах от -10°С до -20°С;

+20°С при температуре воздуха ниже -20°С.

Кирпич и камни перед укладкой в дело должны быть очищены от снега и наледи.

Перемычки пролетом более 1,5 м над проемами в стенах, выкладываемых по способу замораживания, должны выполняться из готовых элементов.

Кладка печей по способу замораживания не допускается.

Печи и трубы, сложенные в обогреваемых помещениях, должны быть просушены до начала воздействия на них отрицательной температуры.

Бетонные и железобетонные работы

Прочность бетона монолитных конструкций, выдерживаемого в зимних условиях, должна составлять к моменту его замерзания не менее 50% от проектной марки и не менее 50 кгс/см².

Заполнители бетонной смеси, приготовляемой в зимних условиях, должны иметь в момент загрузки в бетономешалку положительную температуру. А вода для затворения - температуру не ниже +5°С.

Опалубка и арматура перед бетонированием должны быть очищены от снега и наледи.

Арматура диаметром более 25 мм, а также арматура из жестких прокатных профилей и крупные металлические закладные изделия при температуре воздуха ниже -10°С должны быть перед укладкой бетонной смеси отогреты до положительной температуры.

Кровельные работы

Работы по устройству рулонных кровель на битумных мастиках допускаются при температуре наружного воздуха не ниже -20°С.

Во время снегопада, гололедицы и тумана производство этих работ должно прекращаться.

Температура горячей битумной мастики при наклейке рулонного ковра должна быть не ниже 180°С, холодной битумной мастики - не ниже 70°С.

Нанесение грунтовок и мастик, а также наклейка рулонных материалов на поверхности, имеющие отрицательную температуру или не очищенные от инея, снега и льда, запрещаются.

Отделочные работы

Наружные и внутренние отделочные работы могут производиться при температуре воздуха не ниже +5°С, за исключением внутренних малярных работ, выполнение которых допускается при температуре воздуха не ниже +8°С.

Температура внутри здания должна измеряться около наружных стен на высоте 0,5 м от пола.

Внутренние отделочные работы в гражданских зданиях должны производиться при действующих постоянных системах отопления и вентиляции.

Оштукатуривание каменных и кирпичных стен, сложенных способом замораживания, допускается только после оттаивания кладки со стороны штукатурного намета на глубину не менее толщины стены.

Оштукатуривание внутренних поверхностей, подверженных быстрому охлаждению (оконные откосы, ниши и др.), должно выполняться до наступления холодов.

Штукатурные растворы при нанесении их на поверхность должны иметь температуру не ниже +8°С.

Производство стекольных работ допускается только в помещениях с положительной температурой. Проолифка и выдержка (просушка) переплетов перед их остеклением должна производиться при температуре не ниже +10°С. Остекленные переплеты могут выноситься нуружу лишь после затвердения замазки.

Таблица 3.2.2 ТЭП к календарному плану

3.3 Строительный генеральный план

Данный стройгенплан рассчитан на строительство кафе.

Строительный генеральный план (стройгенплан) - это, план участка строительства, на котором показано расположение строящихся объектов, расстановки монтажных м грузе подъемных механизмов, а также всех прочих объектов строительного хозяйства. К таковым относятся склады строительных материалов и конструкций, бетонные: и растворные узлы, временные дороги, временные помещения административного, санитарно-гигиенического, культурно-бытового назначения, сети временного водоснабжения, энергоснабжения, связи и т.д. В зависимости от охватываемой площади и степени детализации строительные генеральные планы могут быть объектным (в ППР) или общеплощадочным (в ПОС). При этом для крупных строек, особенно водохозяйственных, кроме стройгенпланов, в ПОС составляется ситуационный план, характеризующий строительно-хозяйственные условия района.

На ситуационном плане указываются, кроме места расположения строительства, существующие предприятия стройиндустрии - карьеры по добыче песка, гравия, заводы по изготовлению железобетонных, конструкций, кирпича, металлоконструкции; автомобильные и железные дороги; водные пути сообщения; линии электропередачи и проч. При строительстве оросительных и осушительных систем дополнительно указывается границы и площадь орошаемых и осушаемых систем территории с указанием очередности их ввода, границы строительных и эксплуатационных участков. При строительстве гидроузлов указываются границы отвода и затопления территорий, обводные каналы, мосты.

При проектировании организации строительства стремятся максимально использовать для нужд стройки существующие объекты хозяйственной деятельности - предприятия стройиндустрии, энергоснабжения, здания и т.д. Только при отсутствии таких объектов или недостаточной их мощности проектируются временные сооружения аналогичного назначения.

Общеплощадочиый стройгенплан охватывает только строительную площадку, но включает все ее объекты. Он состоит из графической части и пояснительной записки, где обосновываются решения графической части. Графическая часть обычно включает:

·   собственно план стройплощадки

·   эксплуатацию объектов плана (временных и постоянных)

·   условные обозначения

·   фрагменты плана (технологические схемы)

·   текнико-экономические показатели

·   примечания

Масштаб общеплощадочного строительства обычно принимается равным 1:1000, 1:2000 или 1:5000.

Составление общеплощадочного стройгенплана обычно начинают с размещения дорог для внгутрипостроечного транспорта и параллельно с этим выбирают места для обще площадочных складов и механизированных установок. После этого размещаются все основные объекты строительного хозяйства. Последними, обычно проектируются временные сети водопровода, электроснабжения, теплоснабжения и др.

При проектировании объектов строительного хозяйства обычно руководствуются результатами расчета потребности в этих объектах и специальными правилами их размещения. Например, расстояния от бытовых помещений до пунктов питания не должно быть более 300...600 м (в зависимости от длительности перерыва), до санитарно-бытовых помещений - не более 200 м, до места производства работ - не менее 50 м. Противопожарные разрывы между временными помещениями должны быть 10..,20 м (в зависимости от степени огнестойкости), между складами - 10...40 м.

Расчеты потребности в различных ресурсах, объектах строительного хозяйства приводятся в пояснительной записке. Для общеплощадочного сгройгенпланл они обычно приближенны, т.е. основываются на укрупненных нормах на 1 млн. руб. СМР. На общеплощадочных стройгенпланах гидротехнических и водохозяйственных объектов обязательно показываются сооружения и устройства для обеспечения пропуска расходов воды в строительный период ("строительных расходов"), разбивка очередности работ по возведению узла или комплекса гидротехнических сооружений.

При одностадийном проектировании, связанном обычно с небольшими стройками, общеплощадочнный стройгенплан не составляется.

Объектные стройгенпланы разрабатываются обычно отдельно на каждый объект, показанный на общеплощадочном стройгенгглане. При этом такие стройгенплапы могут составляться раздельно на каждый этап работ - для подготовительного периода, для нулевого цикла, для возведения надземной части. Графическая часть объектного стройгенллана содержит те же элементы, что и оощеплощадочного, но все вопросы прорабатываются более детально. Масштаб обычно принимается 1:500, 1:100, 1:200.
