Устройство, ТО и ремонт амортизатора передней подвески ВАЗ 2104

Выпускник

Харченко Иван Станиславович

Группа № АМ-10-1

Руководитель работы

Веселов А.Ф

Председатель

методической комиссии

Зюркалова А.Н

1. Назначение, устройство, принцип работы амортизатора передней подвески ВАЗ 2104

Амортизаторы предназначены для гашения вертикальных колебаний, т. е. для смягчения ударов и колебаний передаваемых от дороги к кузову. Нельзя также забывать и о влиянии амортизаторов на разгонную, тормозную динамику и маневрирование. При разгоне автомобиль приседает назад, нагружая задние и разгружая передние колеса, снижая их сцепление с дорогой, при торможении - наоборот. При маневрировании нагрузка смещается по сторонам автомобиля. Во всех случаях идеальным было бы состояние, при котором автомобиль сохранял бы горизонтальное положение. Задача амортизаторов - удержание колеса в постоянном контакте с дорогой, то есть колесо должно как можно мягче и четче обогнуть препятствие и так же четко и быстро вернуться на дорогу, обеспечивая необходимое сцепление. Пружины или рессоры поддерживают вес автомобиля, остальное берут на себя амортизаторы.

Принцип действия всех амортизаторов - это цилиндр, в котором перемещается поршень с тарированными отверстиями, величина и количество которых влияет на скорость перемещения. Как раз от количества амортизирующей жидкости, проходящего сквозь клапан в единицу времени, и зависит, какой это будет амортизатор - жесткий или мягкий.

Все амортизаторы по своей конструкции делятся на гидравлические и газовые, а также на однотрубные и двухтрубные, регулируемые и нерегулируемые.

2. Техническое обслуживание амортизатора передней подвески ВАЗ 2104

Во время эксплуатации какой-либо регулировки амортизаторы не требуют. Однако, если обнаружено замедленное гашение колебаний автомобилей после переезда препятствия, то амортизатор необходимо проверить. В заводских условиях его характеристики проверяются на стенде. Если нет стенда, надо зажать амортизатор вертикально за нижнюю проушину и прокачать за верхнюю проушину не менее пяти раз. У исправного амортизатора шток должен перемещаться равномерно, без рывков и вибраций при приложении постоянной нагрузки в 300 Н (30 кгс). Время перемещения на длине рабочего хода растяжения - не более 15 с.

Если амортизатор прокачивается без сопротивления или, наоборот, сопротивление очень велико, его следует заменить или отремонтировать.

В процессе эксплуатации у амортизатора может появиться подтекание масла через уплотнение штока в верхней части. Для устранения негерметичности достаточно подтянуть гайку резервуара. При подтяжке одновременно увеличивается натяг резинового сальника 6 штока. Для подтяжки гайки резервуара амортизатор необходимо закрепить за нижнюю проушину в тисках и поднять за верхнюю проушину кожух в крайнее верхнее положение.

Внимательно проверьте соответствие деталей следующим требованиям:

диски клапанов сжатия и отдачи, а также тарелка перепускного клапана не должны быть деформированы; неплоскостность тарелки перепускного клапана допускается не более 0,05 мм;

рабочие поверхности поршня, поршневого кольца, направляющей втулки штока, цилиндра и деталей клапанов должны быть без задиров и забоин, могущих повлиять на нормальную работу амортизатора;

пружины клапанов отдачи и сжатия должны быть целы и достаточно упруги;

диски клапана сжатия должны быть целы и не иметь значительного износа;

сальник рекомендуется при ремонте заменять новым.

. Снятие и разборка амортизатора передней подвески ВАЗ 2104

Для разборки амортизатора его надо установить в тиски и закрепить за нижнюю проушину. Вытянуть шток за верхнюю проушину из резервуара до отказа. Отвернуть специальным ключом гайку резервуара.

Вынуть из рабочего цилиндра шток с проушиной в сборе с кожухом , поршнем, обоймами манжет и направляющей, предварительно с помощью отвертки приподняв вверх на 30 - 40 мм обойму вместе с верхней манжетой штока и манжетой гайки резервуара.

Вынуть из резервуара рабочий цилиндр в сборе с клапаном сжатия, выпрессовать из рабочего цилиндра клапан сжатия в сборе.

Снять резервуар из тисков и слить масло. Установить шток в сборе с поршнем и обоймами манжет в тиски и закрепить за проушину.

Отвернуть гайку клапана отдачи и снять пружину клапана отдачи. Снять тарелку клапана отдачи, шайбу, диск, дроссельный диск, поршень с поршневым кольцом, тарелку перепускного клапана, пружину клапана и ограничительную тарелку перепускного клапана.

Снять направляющую штока с манжетой, пружину, шайбу, обойму с манжетой, резиновой манжетой штока и войлочным уплотнением, нажимную шайбу, верхнюю манжету штока с обоймой, прокладку гайки и гайку резервуара.

Снять шток с проушиной из тисков. Установить в тиски клапан сжатия в сборе и закрепить заголовку стержня клапана сжатия. Отвернуть гайку клапана сжатия и снять пружину клапана сжатия.

Снять тарелку клапана сжатия, шайбу клапана сжатия, диск, дроссельный диск, корпус клапана сжатия, тарелку перепускного клапана, пружину и ограничительную тарелку клапана сжатия. Снять корпус клапана сжатия из тисков. Промыть детали амортизатора керосином и обдуть их сжатым воздухом. Не рекомендуется промывать детали содовым раствором и протирать их хлопчатобумажными тканями.

. Ремонт амортизатора передней подвески ВАЗ 2104

Практически состояние амортизатора можно проверить следующим образом: установить автомобиль на эстакаду или смотровую канаву и раскачать его за задний бампер, прикладывая усилие 40 - 50 кгс. При исправных амортизаторах число свободных колебаний кузова не должно превышать трех: отсоединить нижнюю точку крепления амортизатора и прокачать его рукой. Исправный амортизатор прокачивается плавно, без провалов и заклиниваний, с небольшим сопротивлением, которое при ходе отбоя должно быть больше, чем при ходе сжатия, но разумнее, проверить его состояние на специальном стенде.

Замена передних амортизаторов ваз 2104-2107 производится в случае их выхода из строя, что проявляется в виде наличия подтеков масла на корпусе или различных других механических деформациях. Неисправный амортизатор перестает гасить колебания кузова при движение и кузов начинает просто играть на пружинах. Прежде чем приступать к ремонту по замене, необходимо проверить и убедится в неисправности амортизатора. Для проверки необходимо резко надовить на переднее крыло в жесткой его части и отпустить, кузов просядет и если амортизатор исправен, то подвеска вернется в исходное положение и не совершит больше колебательных движений. Если кузов, после того, как вернулся в исходное положение совершил еще один или несколько колебательных движений, то амортизатор не работает и его необходимо менять. Замену амортизаторов необходимо производить с каждой стороны, даже если второй будет рабочий.

Для выполнения ремонта необходимо:

. Откройте капот и в боковом брызговике кузова, со стороны заменяемого амортизатора, отверните гайку верхнего крепления штока. Отвернув гайку, снимите шайбу, резиновую подушку. Шток может проворачиваться, для этого удерживайте его ключом на шесть или пассатижами.

. Далее отверните две гайки нижнего крепления амортизатора к нижнему рычагу подвески. Через технологическое отверстие в нижнем рычаге, выньте амортизатор и снимите со штока нижнюю резиновую подушку и втулку.

После того, как амортизатор снят, отверните гайку болта крепления кронштейна. Далее к новому амортизатору закрепите кронштейн нижнего крепления.

Установку нового произведите в порядке обратном снятию:

. Оденьте на шток нижнюю резиновую подушку.

. Вставьте амортизатор в технологическое отверстие нижнего рычага.

. Выдвиньте полностью шток и в подкапотном пространстве одеваем на него верхнюю подушку, шайбу и заворачиваем гайку.

. Закрепите кронштейн нижнего крепления.

. Сборка и установка амортизатора передней подвески ВАЗ 2104

Для сборки надо установить корпус клапана сжатия в тиски и закрепить стержень клапана сжатия. Установить на стержень клапана сжатия ограничительную тарелку, пружину, тарелку перепускного клапана, корпус клапана, дроссельный диск, диск, шайбу, тарелку.

Установить пружину клапана сжатия до упора и раскернить стержень клапана в трех точках. Снять клапан сжатия в сборе из тисков. Запрессовать корпус клапана сжатия в рабочий цилиндр со стороны торца, на которой отсутствуют насечки для выхода воздуха.

Установить шток с проушиной в тиски, закрепить за проушину и смазать шток жидкостью АЖ-12Т ТУ 38.1011432-75. установить на шток гайку резервуара, обойму манжеты, прокладку гайки, верхнюю манжету штока, шайбу манжеты, войлочное уплотнение, резиновую манжету, обойму с манжетой, шайбу, пружину и направляющую штока с уплотнительным кольцом. При установлении манжет, следует пользоваться оправкой, как показано на рисунке 2.

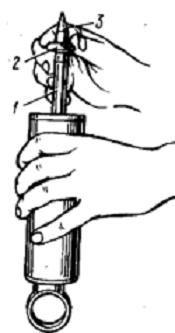

Рисунок 2. Установка манжеты: 1 - шток, 2 - манжета, 3 - оправка

Установить на шток ограничительную тарелку перепускного клапана, пружину, тарелку, поршень с поршневым кольцом, дроссельный диск клапана сжатия, диск клапана отдачи, шайбу и тарелку.

Установить пружину клапана сжатия, завернуть регулировочную гайку до упора и раскернить торец штока в трех точках.

Снять шток амортизатора в сборе из тисков. Установить резервуар в тиски и закрепить его за проушину.

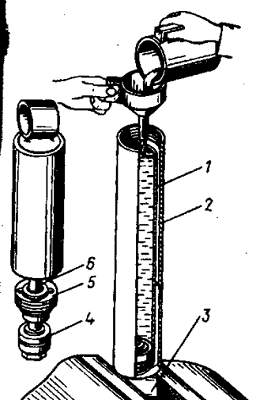

Рисунок 3. Заправка амортизатора: 1 - рабочий цилиндр, 2 - резервуар, 3 - нижняя проушина, 4 - поршень, 5 - гайка резервуара, 6 - шток

Установить в рабочий цилиндр шток в сборе с поршнем и направляющей штока. Завернуть гайку резервуара моментом 180 - 200 Н*м. При затяжке гайки резервуара шток амортизатора должен быть в крайнем выдвинутом положении. Заглубление штока должно быть не более 10 мм.

Опустить шток с поршнем в нижнее положение. Поршень должен перемещаться свободно, без заеданий по всей длине цилиндра. Снять амортизатор в сборе из тисков.

амортизатор подвеска ремонт сборка

6. Испытание амортизатора передней подвески ВАЗ 2104

Для определения работоспособности амортизатора ваз 2107 проверьте на динамометрическом стенде его рабочую диаграмму.

Рабочие диаграммы снимайте согласно инструкции, прилагаемой к стенду, после выполнения не менее 5 рабочих циклов, при температуре рабочей жидкости амортизатора 20±5° С, частоте вращения маховика 60 мин- 1 и длине хода штока 80 мм для переднего амортизатора ваз 2104, ваз 2105, ваз 2107 и 100 мм - для заднего.

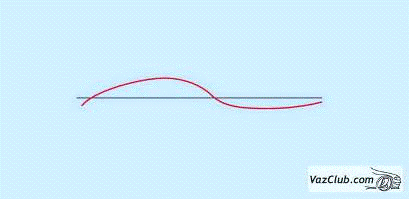

Рабочая диаграмма амортизатора: А - усилие при ходе отдачи; В - усилие при ходе сжатия

Кривая диаграммы должна быть плавной, а в точках перехода (от хода отдачи к ходу сжатия) - без участков, параллельных нулевой линии.

Оценка результатов по диаграмме.

Сопротивление хода отдачи и сжатия определяют по наибольшим ординатам соответствующих диаграмм.

Наивысшая точка кривой хода отдачи при масштабе 47 Н (4,8 кгс) на 1 мм должна находиться от нулевой линии на расстоянии А, равном: 21-28 мм для передних амортизаторов, 19-26 мм для задних амортизаторов.

Наивысшая точка кривой хода сжатия при том же масштабе должна находиться от нулевой линии на расстоянии В, равном: 3,5-6,5 мм для передних амортизаторов; 4,5-7,5 мм - для задних.

Контрольные значения ординат на диаграммах передних и задних амортизаторов лада классика заданы для холодных амортизаторов ваз 2104 при температуре амортизаторной жидкости 20±5° С.

После проверки снимите амортизатор со стенда и при необходимости переберите и замените поврежденные детали.

Повторите испытание, чтобы удостовериться в исправности амортизатора ваз 2105.

. Охрана труда и техника безопасности

При ремонте, обслуживании и эксплуатации автотранспортных средств (АТС) работники организаций могут быть подвержены воздействию различных физических и химических опасных и вредных производственных факторов.

Движущиеся машины и механизмы, подвижные части производственного оборудования должны соответствовать требованиям действующих государственных стандартов. Санитарно-гигиенические требования к показателям микроклимата, уровней шума и вибраций, освещенности должны соответствовать требованиям действующих санитарных правил и норм и государственных стандартов. Содержание вредных веществ в воздухе рабочей зоны должны соответствовать действующим гигиеническим нормативам. Все операции по техническому обслуживанию, ремонту и проверке технического состояния АТС должны выполняться с соблюдением настоящих Правил.

Техническое обслуживание, ремонт и проверка технического состояния АТС производятся в специально отведенных местах (постах), оснащенных необходимыми оборудованием, устройствами, приборами, приспособлениями и инвентарем. АТС, направляемые на посты технического обслуживания, ремонта и проверки технического состояния, должны быть вымыты, очищены от грязи и снега. Постановка АТС на посты осуществляется под руководством ответственного работника (мастера, начальника участка, контролера технического состояния АТС и т.п.). Въезд АТС в производственное помещение и их постановку на рабочие посты проверки должны осуществлять контролеры технического состояния АТС, которые должны иметь удостоверения водителя АТС соответствующей категории. После постановки АТС на пост необходимо затормозить его стояночным тормозом, выключить зажигание (перекрыть подачу топлива в автомобиле с дизельным двигателем), установить рычаг переключения передач (контроллера) в нейтральное положение, под колеса подложить не менее двух специальных упоров (башмаков). На рулевое колесо должна быть повешена табличка с надписью "Двигатель не пускать - работают люди!". На АТС, имеющих дублирующее устройство для пуска двигателя, аналогичная табличка должна вывешиваться и у этого устройства. Присутствие людей в полосе движения АТС при въезде, выезде или маневрировании в производственном помещении запрещается. При обслуживании АТС на подъемнике (гидравлическом, электромеханическом) на пульте управления подъемником должна быть вывешена табличка с надписью «Не трогать - под автомобилем работают люди!».
