Інженерно-кліматичні розрахунки території будівництва

Інженерно-кліматичні розрахунки території будівництва

ЗАВДАННЯ НА ПРОЕКТУВАННЯ

Студента Дубровского Сергея курсу 4 групи А2008-1

1.                Топографічна схема - варіант

2.      Район будівництва - місто Запорожье

.        Підйом паводкових вод - 1, 50 м

.        Ширина охоронної зони водоймища - 100 м

Завдання видано Апатенко Т.М. Керівник проекту: Апатенко Т.М.

ВИХІДНІ ДАНІ

1.
ІНЖЕНЕРНО-КЛІМАТИЧНІ РОЗРАХУНКИ

1.1 Сонячна радіація

Таблиця 2 - Сумарна сонячна радіація (пряма і розсіяна) на горизонтальну поверхню при безхмарному небі, МДж/м²

                                                                                   Місяць

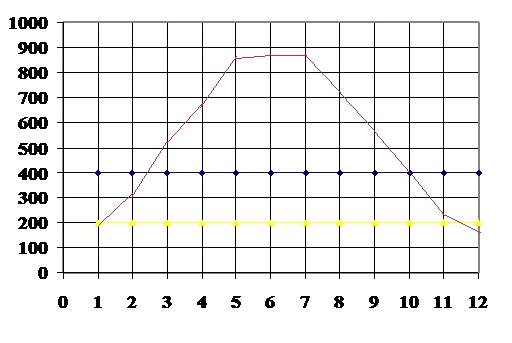

Прихід сонячної радіації на горизонтальні поверхні при безхмарному небі

Таблиця 3 - Сумарна сонячна радіація (пряма і розсіяна) на вертикальну поверхню при безхмарному небі, МДж/м²

Вт/м²

                                                                                        Місяць

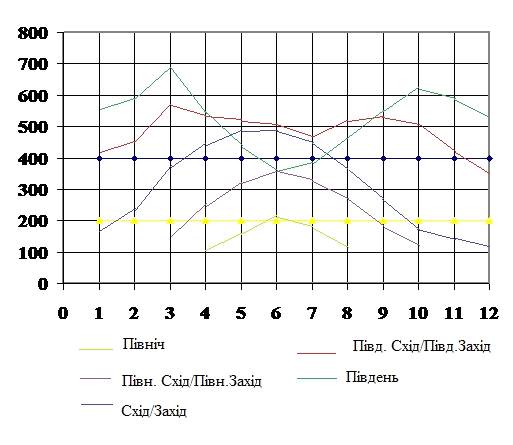

Прихід сонячної радіації на вертикальні поверхні різної орієнтації

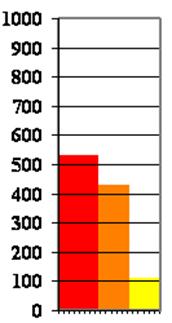

Сума за добу прямої і розсіяної радіації на горизонтальну й вертикальні поверхні різної орієнтації в липні при ясному небі

.2 Температурний режим території

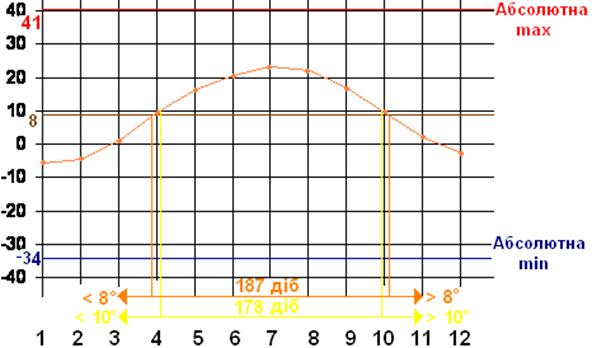

Середньодобова і річна температура зовнішнього повітря, ° C

Температурні параметри

тривалість і температура опалюванного періоду

≤8° 187 дiб

≤10° 178 дiб

Середня за місяцями - 9,0

Абсолютна мінімальна - -34

Абсолютна максимальна - +41

Середня максимальна найбільш жаркого місяця - +22,8

Середня найбільш холодного місяця - -4,9

Середня найбільш холодної доби - -28

Середня найбільш холодної п’ятиденки - -24

Температурні характеристики

Вологість повітря і опади

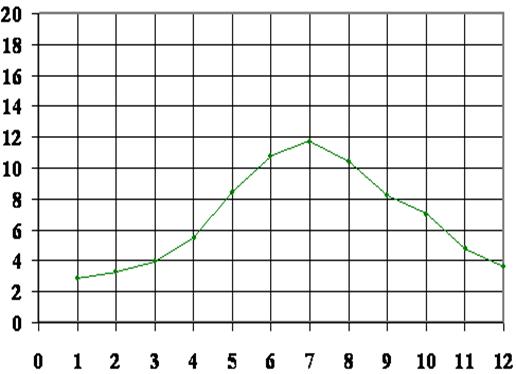

Абсолютна вологість зовнішнього повітря

ГПа

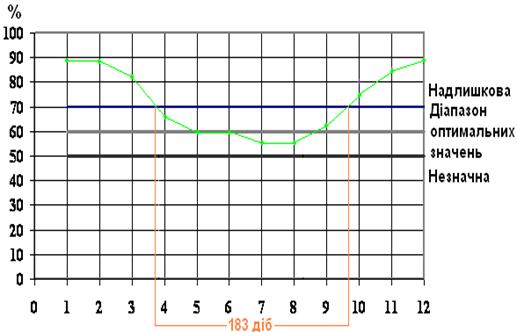

Відносна вологість зовнішнього повітря

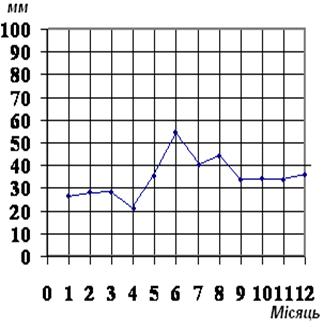

Опади

Характеристика вологості і опадів

Середньорічна кількість опадів 1 2

- висота снігового покриву.

- характеристика опадів: а) всього; б) рідких; в) добовий максимум.

Вітровий режим території

2. АРХІТЕКТУРНИЙ АНАЛІЗ КЛІМАТУ

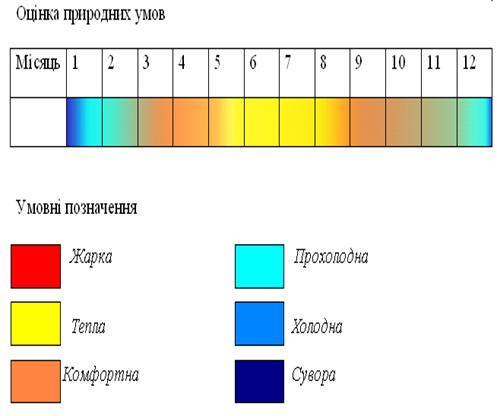

.1 Визначення типів погоди і режимів експлуатації житла

За сукупністю погодних умов територія належить до 3 біокліматичної зони, тому до архітектурно-планувальних рішень висувають наступні вимоги: Місто Запоріжжя розташоване в південно-східній частині України на обох берегах Дніпра. Клімат Запоріжжя помірно-континентальний з м`якими короткими зимами та довгим теплим літом з достатньою кілкістью вологи. В середньому в Запоріжжі випадае 515 мм опадів за рік найменше всього іх в січні лютому березні і жовтні, більш за все в липні і серпні. Найменша хмарність спостерігається в серпні, найбільша - в грудні. Температура повітря в свою чергу залежить від надходження сонячноі радіаціі, яка в свою чергу визначаеться кутом падіння сонячних промінів. Сумарний час падіня сонячних промінів за рік 1924 години за рік чи 43%можливого сонячного сяйва за рік.

Основний тип погоди в зимовий період: залежить вiд швидкостi вiтру, та в цiлому клiмат е помiрно-континентальний з порiвняно теплою зимою,з вiтрами зi сходу та пiвнiчного заходу,також частими явищами взимку е ожеледицi, потеплiння, також зими в основному м`якi снiжнi.

необхідний режим експлуатації житла: змiшаний

Основний тип погоди в літній період : Залежить вiд температури повiтря та вологостi, погода влiтку е комфортною, також частiше помiрною, а друга половина лiта зазвичай помiтно суха.

необхідний режим експлуатації житла: змiшаний

Температура воздуха по месяцам, (°С)

2.2 Опромінення сонячною радіацією

будівництво територія погода ландшафт

Визначення сумарної добової кількості радіаційного тепла, максимальну і середнедобову радіацію на горизонтальні і вертикальні поверхні різної орієнтації проводиться за даними найбільш жаркого місяця - липня. Оцінка кола обрію проводиться за наступною шкалою: менше 1750 Вт/м² у добу - незначна радіація; 1750 - 3500 Вт/м² - середня радіація; більше 3500 Вт/м² - висока радіація.

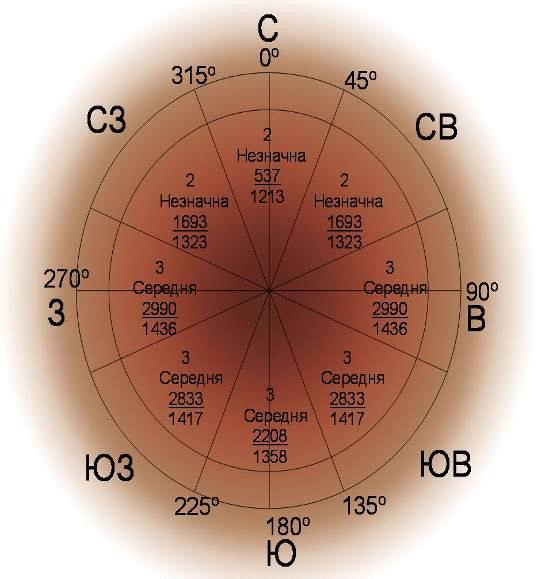

Оцінка кола обрію за тепловим опроміненням стін будинків у літній період Чим більше кількість балів, що спиймає на себе стіна, тим більше тепла надходить на неї. Дані для побудови діаграми надано в додатках Таблиця 3.

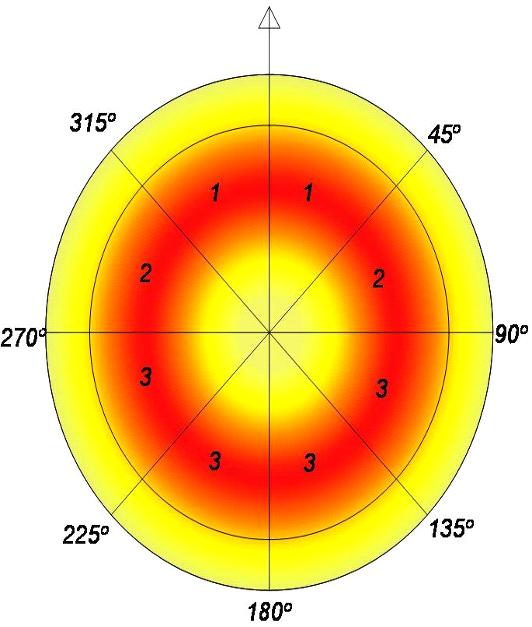

Оцінка території за тепловим впливом сонячної радіації. Дані для побудови діаграми надано в додатках Таблиця 4.

Оцінка кола обрію за тепловим впливом сонячної радіації на територію забудови в літній період.

2.3 Вітровий режим території

Скорость ветра по месяцам, (м/с)

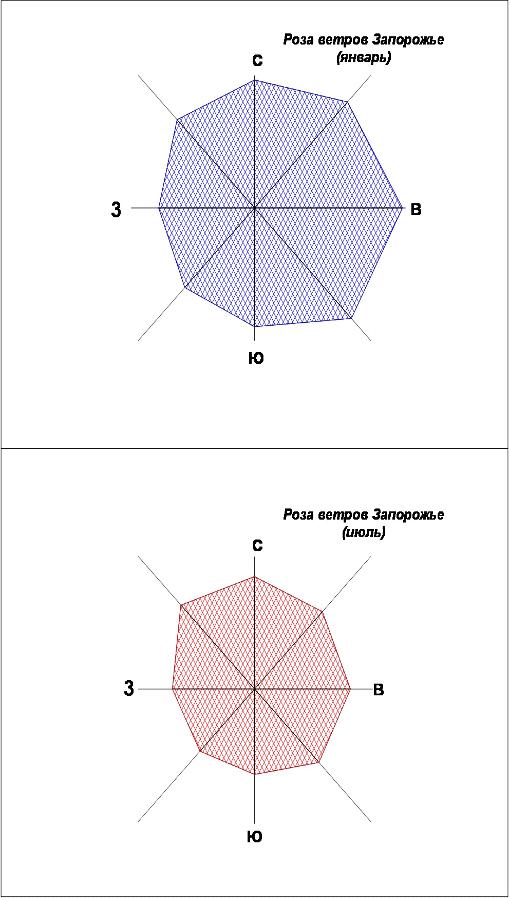

Повторяемость ветра разных направлений, (%)

Фонова оцінка вітрового режиму в літню пору: У Запоріжжі найменша швидкість вітру влітку. Найсильнішу швидкість вітру влітку мають вітру з півночі, північного сходу і сходу. Швидкість північного вітру в липні 3,6 м/с при повторюваності 22%, швидкість вітру з північного сходу 3,5 м/с при повторюваності 19%, швидкість вітру зі сходу 3,5 м/с при повторюваності 8%.

(переважний напрямок вітру, середня швидкість вітру, повторюваність швидкості вітру більш 5 м/сек. понад 20 % ; повторюваність швидкості вітру 3-5 м/с понад 50 %, більш 5 м/с менш 20 %).

Загальна характеристика вітру ________сприятливий вiтер___________

(сприятливий, несприятливий)

Фонова оцінка вітрового режиму в зимню пору: У Запоріжжі найбільша швидкість вітру в лютому. Найбільшу повторюваність мають вітри з півночі і північного сходу. У січні середня швидкість вітру з півночі 4,1 м/с при повторюваності 13 %, З північного сходу швидкість 4,8 м/с при повторюваності 17%.

(переважний напрямок вітру, середня швидкість вітру, повторюваність швидкості вітру більш 5 м/сек. понад 20 % ; повторюваність швидкості вітру 3-5 м/с понад 50 %, більш 5 м/с менш 20 %).

Загальна характеристика вітру _______сприятливий вiтер ___________

(сприятливий, несприятливий)

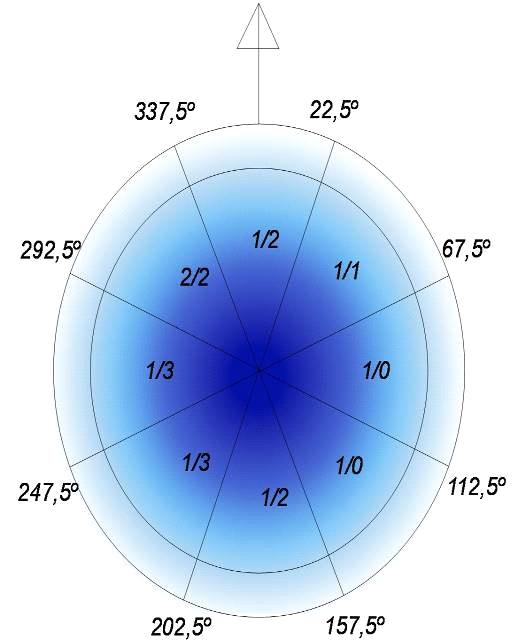

Оцінка сторін обрію за вітровим режимом

.4 Температурно-вітровий режим

Середня температура в зимовий період коливається в межах: -4,9; -2,3,

Тому на території необхідні наступні засоби захісту: Помірний захист від переохолодження в холодний період помірний вітрозахист,водостоки, коллектори, зелені насадження, парки, лісопарки, посадка дерев вдоль доріг,захист степів також зеленими насадженнями..

Середня температура в літній період коливається в межах: 22,8; 20,1,

Тому на території необхідні наступні засоби захісту Помірний захист від перегріву в теплий період; використання сприятливих природнокліматичних умов; активізація сонячного впливу північніше 57 ° широти і помірний сонцезахист в теплий період північніше цієї широти.

Потрiбнi зелені насадження, зволоження территоріі від пересихання, збереження природних водних басейнів.

2.5 Комплексна оцінка території

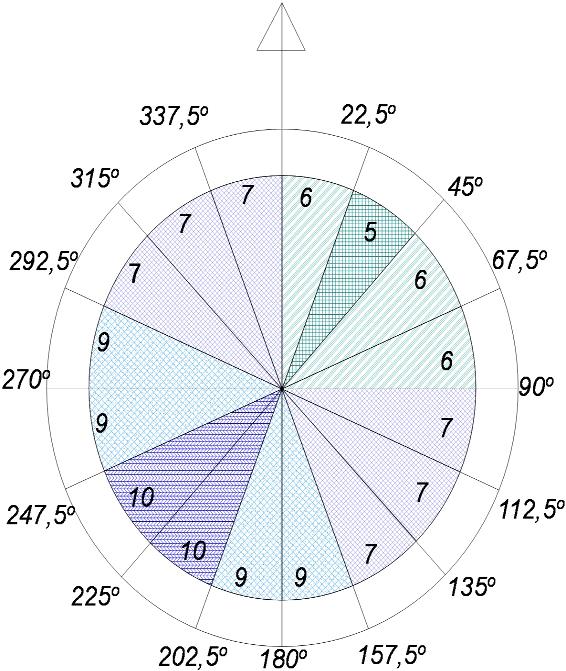

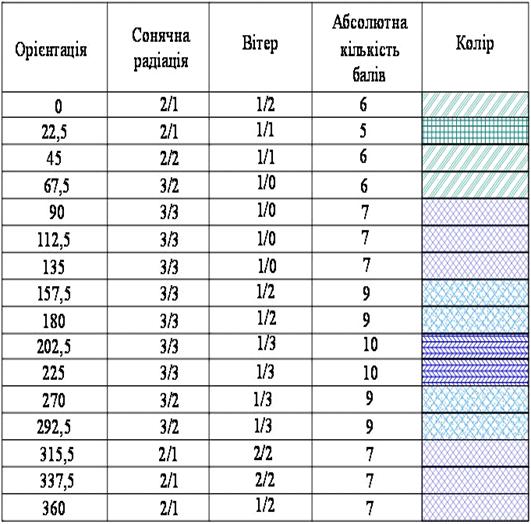

Комплексна оцінка території здійснбється на основі оцінки сторін обрію. Для комплексної оцінки сторін обрію враховують основні кліматичні фактори: вітровий режим; опромінення сонячною радіацією.

3.
АРХІТЕКТУРНИЙ АНАЛІЗ МІКРОКЛІМАТУ

3.1 Аналіз території місцевості за ухилами

Виявлення мінімальних ухилів місцевості:

min = 25 х 100% = 8.4 %.

Виявлення максимальних ухилів місцевості:

max = 50 ˟ 100% = 2 %.

Для Запорізької області характерний рівнинний ландшафт, розташована в основному на Придніпровській низовині, яка на півдні переходить в Причорноморську, південно-східну частину займає Приазовська піднесеність. Уздовж узбережжя Азовського моря тягнуться довгі вузькі піщані коси, намиті морем.

На території Запорізької області протікає 109 річок, найбільша з яких - Дніпро, така, що є важливою транспортною артерією України, а також води Дніпра забезпечують промисловість області, на ній побудований ряд водосховищ.

Умовно Запорізька область ділиться на три природно-сільськогосподарські зони - зона степу(50,8% території), степова посушлива(34,8%), і сухостепную(14,4%) зони. Грунти переважно чорноземні, тут знаходяться значні запаси залізною і марганцевою руд, гранітів.

Клімат помірно-континентальний, з малосніжною холодною зимою і жарким посушливим літом. Природно-кліматичні умови дозволяють вирощувати в Запорізькій області майже усі сільськогосподарські культури, отримуючи високі урожаї.

(Загальний опис рельєфу, щодо його морфології та придатності для окремих структур міста)

3.2 Загальна оцінка ландшафту

Особливості мікроклімату в умовах існуючого рельєфу.

1.      Найбільш сприятливами ділянками на території для майбутнього міста є : широкі тальвеги та долини, також рівнинні територіі з потрібними схилами. Вододіли, пагорби, території з необхідною кількістю радіації.

2.      На цих ділянках доречно розмістити В долині ріки потрібно розміщати рекреаційні територі, також можливо розміщення лікарень,профілакторіїв, спорткомплексів, учбових закладів. В широких тальвегах можливо розміщення комунально-складських та промишлених закладів. На рівних територіях можна розмістити центр міста або селитебні территоріі.

.        Найбільш несприятливами ділянками на території для майбутнього міста є вузькі тальвеги, сідловини, территоріі з занадто сильними ухилами чи без ухильні территоріі, також несприятливими для будівництва е підтоплені чи заболочені территоріі. санітарно-захисна зона, територія існуючих зелених насаджень

.        На цих ділянках доречно розмістити комунально-складські та промишленні споруди. На цих територіях можна розмістити ланшафтно-рекреаційну зону. Також на несприятливих ділянках можна провести заходи з вертикального плануння территоріі та після цього на них можна розміщати селитебні територіі.

4. ВИСНОВКИ І ПРОПОЗИЦІЇ ЩОДО ЗАГАЛЬНОЇ ПЛАНУВАЛЬНОЇ СТРУКТУРИ МІСТА ТА ЙОГО ОКРЕМИХ СТРУКТУР.

Помірний захист від переохолодження в холодний і від перегріву в теплий період; використання сприятливих природнокліматичних умов; активізація сонячного впливу північніше 48 ° широти і помірний сонцезахист в теплий період північніше цієї широти; помірний вітрозахист, вологозахист на морському узбережжі.

Композиція міста згідно з кліматичними ознаками і згідно з рельєфом буде компактною.

Транспортна мережа відповідна для цього рельєфу і цього клімату буде комбінована на основі променевих прямокутних і вільних(підлеглих рельєфу) просторових осей.

Таким чином найбільш несприятливі вітри на території міста будуть зі сходу, північного сходу і південного сходу у в мікрорайонах забудову необхідно буде організовувати напівзакриту, закритою частиною на схід, північний схід і південний схiд. Найбільш сприятливі вітри з південного заходу, заходу, і північного заходу відповідно двори забудови мають бути відкриті в цих напрямах.

Промислові території необхідно розміщувати в тальвегах, так щоб переважаючі вітри не несли повітря з промислової зони на територію житлової забудови.

ДОДАТКИ

Таблиця 1 КЛАСИФІКАЦІЯ ТИПІВ ПОГОДИ І РЕЖИМИ ЕКСПЛУАТАЦІЇ ЖИТЛА

Таблиця 2 БІОКЛІМАТИЧНІ ЗОНИ І МІСТОБУДІВЕЛЬНІ ВИМОГИ ДО АРХІТЕКТУРНО-ПЛАНУВАЛЬНИХ РІШЕНЬ

Примітки: за мінімальну тривалість погоди приймається 1 місяць

Таблиця 3 ОЦІНКА КОЛА ОБРІЮ ПО ТЕПЛОВОМУ ОПРОМІНЕННЮ СОНЯЧНОЮ РАДІАЦІЄЮ В ЛІТНІЙ ПЕРІОД (ТРАВЕНЬ-СЕРПЕНЬ)

Примітка. Кількість балів пропорційно кількості одержуваної сонячної радіації і загальному тепловому тлу.

Таблиця 4 ОЦІНКА ТЕРИТОРІЇ ЗА ТЕПЛОВИМ ВПЛИВІ СОНЯЧНОЇ РАДІАЦІЇ

а ) б)

Таблиця КОЕФІЦІЄНТИ ЗМІНИ ШВИДКОСТІ ВІТРУ В РІЗНИХ УМОВАХ РЕЛЬЄФУ

Таблиця ОЦІНКА ТЕРИТОРІЇ ЗА ВІТРОВИМ РЕЖИМОМ
