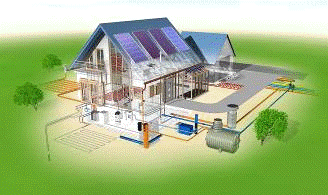

В жилых зданиях предусматриваются раздельные системы водоотведения хозяйственно-фекальных сточных вод и внутренних водостоков.

Для сбора хозяйственно-фекальных сточных вод в жилых домах устанавливаются мойки (раковины), умывальники, ванны и унитазы. Последние могут быть с высоко - или низкорасполагаемыми смывными бачками.

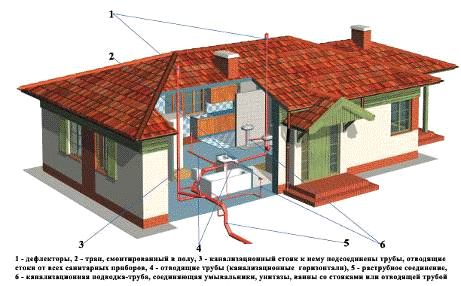

Основными элементами сетей системы водоотведения хозяйственно-фекальных сточных вод жилых зданий являются: отводные (поэтажные) трубопроводы, стояки (вертикальные трубы), вытяжные трубы, выпуски из здания, прочистки и ревизии.

Отводные трубопроводы, присоединяемые к гидравлическим затворам приемников сточных вод, прокладываются по кратчайшему расстоянию с уклоном, в сторону движения сточных вод к стоякам. Присоединение отводных труб к стоякам производится с помощью косых тройников под углом 45о или 60о. Сточные воды, собранные стояками со всех этажей, отводятся в нижнюю часть здания (подвал, техническое подполье) и направляются в горизонтальные самотечные сборные трубопроводы.

Присоединение стояков к сборным трубопроводам производится двумя отводами под углом 135о. На внутренних сетях хозяйственно-фекальной системы водоотведения предусматриваются ревизии или прочистки.

Сети хозяйственно-фекальной системы водоотведения вентилируются через стояки, вытяжная часть которых выводится через кровлю на высоту, м. Вытяжным трубопроводом может быть оборудован каждый стояк или в одну вытяжку объединяется 4-6 стояков (в каждой секции). Объединенные в группу стояки или объединяются закольцованным сборным вентиляционным трубопроводом, или в участки с размещением стояка с вытяжной трубой посередине.

Выпуски отводят сточные воды в колодцы внутриквартальных сетей. Число выпусков определяется с учетом расположения стояков. При этом выбирается вариант с наименьшей протяженностью сборных горизонтальных трубопроводов и с минимальным числом прочисток. В жилых секционных зданиях принимается один выпуск на секцию. Выпуски целесообразно устраивать с одной стороны здания с учетом требований. Устройство одного торцевого выпуска на все здание с присоединением всех стояков нежелательно.

При проектировании внутренних сетей системы водоотведения хозяйственно-фекальных сточных вод на поэтажных планах наносят отводные линии и места расположения стояков. На плане подвала наносят стояки, сборные трубопроводы и выпуски до смотровых колодцев внутриквартальной сети. На планах указывают места расположения прочисток и ревизий. На плане чердака показывают все стояки и сборные вентиляционные трубопроводы. Аксонометрическая схема сети водоотведения выполняется для групп стояков, присоединенных к одному выпуску. На аксонометрической схеме показывают диаметры всех трубопроводов, отметки в конечных точках каждого участка горизонтальных трубопроводов, а также их длины и уклоны.

Диаметры и уклоны трубопроводов принимаются в зависимости от типа санитарных приборов, расположенных в квартирах:

от ванны, умывальника и мойки - диаметром 50 мм с уклоном не менее 0,003;

от унитаза - диаметром 100 мм с уклоном не менее 0,02.

Диаметры стояков принимаются равными по всей высоте наибольшему диаметру поэтажных отводов. Принятый диаметр стояка проверяется на пропуск расчетного расхода сточных вод при принятом угле присоединения к нему поэтажного отводного трубопровода. Расчетный расход сточных вод принимается по последнему участку стояка и сравнивается с максимально допустимой пропускной способностью вентилируемого стояка qmax, л/с.

Расчетный расход стояка qsст, л/с, определяется по формуле

                                       (53)

αстtot- коэффициент, определяемый в зависимости от произведения общего числа присоединенных к стояку Nст и вероятности их действия Ptot- максимальный расход сточной воды (от унитаза со смывным бачком), учитываемый при

Общее количество санитарных приборов принимается по аксонометрической схеме стояка.

Вероятность действия приборов Ptot определяется по формуле

                                     (54)

где  - норма общего расхода в час наибольшего водопотребления .ст- общее число жителей квартир, охватываемых расчетным стояком, чел;ст- общее число приборов, присоединяемых к расчетному стояку.

При  диаметр стояка принимается равным наибольшему диаметру поэтажного отвода; при  принимается больший (следующий) типоразмер диаметра стояка.

Расчет выпусков

С учетом планов подвала и этажа составляется расчетная схема сети водоотведения хозяйственно-фекальных сточных вод здания и разбивается на расчетные участки. На каждом участке определяется расчетное число санитарных приборов от всех стояков, присоединяемых к выпуску Nвып.

Расчетный расход сточной воды, протекающий по выпуску, qsвып, л/с, определяется по формуле

                                         (55)

где л/с- максимальный секундный расход сточных вод  по выпуску;

- коэффициент, определяемый в зависимости от числа приборов, присоединяемых к выпуску Nвып, и вероятности их действия Ptot, т.е. от величины Ptot∙Nвып

В зависимости от расчетных расходов сточной воды по сборным (горизонтальным)  трубопроводам и выпускам принимаются скорости движения сточной воды v, м/с, наполнения трубопроводов  и уклоны трубопроводов. Производится проверка соблюдения условий, обеспечивающих оптимальный гидравлический режим движения сточной воды.

                                             (56)

Если условие незасоряемости не выполняется, то уточняется скорость

υ, м/с, при минимально допустимых величинах K=(0,5 или 0,6) и

                                              (57)

где υ=(0,9-1,09)м/с.

Но даже при таких величинах скоростей и рекомендуемых уклонах  могут происходить засоры, поэтому необходимо или увеличивать уклоны, или устанавливать на горизонтальных участках дополнительные прочистки.

Система внутренних водостоков

Внутренние водостоки обеспечивают отвод дождевых и талых вод с кровель зданий в любое время года.

Система внутренних водостоков жилых зданий состоит из водосточных (приемных) воронок, стояков, отводных (подпольных) трубопроводов и выпусков из зданий (закрытых или открытых).

Диаметр стояков и отводных трубопроводов должен быть не менее диаметра сливного патрубка воронок.

Водосточные стояки в жилых зданиях прокладывают в лестничных помещениях у стен, не смежных с жилыми комнатами.

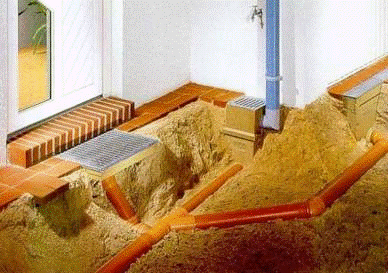

При отсутствии внутриквартальной дождевой сети отвод воды производится по открытому выпуску.

Открытый выпуск устраивается на расстоянии не менее 200 мм от поверхности отмостки (у здания) с уклоном не менее 0,008 и оборудуется гидрозатвором (сифоном) в отапливаемой части здания с  и высотой не менее 100 мм. Открытые выпуски размещают на южной или юго-восточной стороне здания. В нижней точке гидрозатвора присоединяют трубу диаметром 40 мм для отвода талых вод в зимний период и для сброса сточной воды от промывки гидрозатвора при его чистке от загрязнений.

Открытые выпуски в месте пересечения с наружной стеной изолируется минеральной ватой или другим теплоизоляционным материалом слоем не менее 50 мм.

водоотведение стояк внутренний водосток

Расчет внутренних водостоков

Внутренние водостоки, рассчитываются на максимальные расходы дождевых вод Q, л/с, определяемые по формулам

для плоских кровель с уклоном менее 1,5 %

                                             (58)

где F-площадь водосбора, м2;-интенсивность дождя (для данной местности) продолжительностью 20 минут при периоде однократного превышения расчетной интенсивности, равной одному году, л/(с∙га);

для скатных кровель с уклоном более 1,5 %

                                           (59)

где K- коэффициент, учитывающий период однократного превышения расчетной интенсивности, аккумулирующую способность кровли и интенсивность дождя q20, принимаемый по таблице 9;площадь водосбора, м2;-интенсивность дождя (для данной местности) продолжительностью 5 минут при периоде однократного превышения расчетной интенсивности, равной одному году, л/(с∙га).

Таблица

Коэффициент K

≤90

1,0

>90

1,5

>150

2,0

Интенсивность дождя q5, л/(с∙га), определяется по формуле

                                             (60)

Для жилых секционных зданий расчетный расход дождевых вод является расходом воды, приходящимся на одну воронку Qв.

Система проверяется на пропуск критического расхода.

Расчетный критический расход дождевых вод Qкр, л/с, определяется по формуле

                                   (61)

где H- напор, равный разности отметок кровли у воронки и выпуска, м;удельное гидравлическое сопротивление трения по длине, длина трубопроводов, м;м- удельное местное сопротивление, при ξ=1, принимаемое в зависимости от диаметра трубопроводов по таблице 10;

Σξ- сумма коэффициентов местных сопротивлений.

Напор H, м, определяется по формуле

                                  (62)

где δ-величина превышения отметки пола первого этажа над отметкой лотка трубы выпуска (по заданию), м;эт-высота этажа (по заданию), м;эт-количество этажей (по заданию), шт;

hчерд-высота чердака.

                                         (63)

где lст-длина стояка, равная H, м;под-длина подпольного трубопровода и выпуска, м.

Таблица Удельные местные сопротивления

При Qкр>Qв система считается запроектированной правильно; при Qкр≤Qв требуется увеличение диаметра стояка и отводного трубопровода или уменьшения водосборной площади, приходящейся на одну воронку.
