Курсовая работа

Разработка цифровых систем управления для автомобиля Chevrolet Niva

1.       Цель курсовой работы

Улучшение характеристик транспортного средства до необходимого нам уровня. Создание цифровой системы управления и оптимизация характеристик машины.

2.       Исходные данные

Исходное транспортное средство:

Chevrolet Niva (2123) 1.7 2002-2009 г. выпуска

Изображение транспортного средства представлено на рис. 1:

Рис. 1 - автомобиль Chevrolet Niva

Характеристики представленного автомобиля показаны в таблице 1:

Таблица 1. Характеристики Chevrolet Niva

Рис. 2 - Моделируемая ситуация

Необходимо приехать из города N в населённый пункт M по зимнему и заснеженному участку дороги, длинной S=90км, в течении t=30 минут, а так же обеспечить управляемость машины на поворотах.

Необходимая максимальная скорость V= 85 / 0.5 =170 км/ч.

3.       Подбор двигателя

Необходимая максимальная скорость V=170км/ч в 1,2 раза больше максимально допустимой проектируемой скорости, необходимо подобрать новый двигатель к машине, соответствующий условию.

Так как мы выбрали зимние условия передвижения и заснеженную дорогу - коэффициент сцепления с дорогой будет варьироваться от 0,4 до 0,5. Выбираем среднее значение - k_т = 0,45 тогда сила трения будет равна:

                                 (1)

Из маркировки колёс для предоставленной машины (6.0Jх15- ЕТ 48) следует, что диаметр колёс равен 15 дюймам. Переведем полученную величину в необходимую нам размерность, учитывая что
1 дюйм = 0,0254 метра:

                                   (2)

Максимальная скорость колёс будет:

                                             (3)

Допустим что выбранный двигатель будет иметь частоту вращения, равную 3000 об/мин., тогда:

                                            (4)

Коэффициент редукции (характеризует интенсивность убывания одного значения в связи с изменением другого) равен:

 (5)

Зная коэффициент редукции, радиус колеса и силу трения, можно найти момент, который должен развивать двигатель:

      (6)

Найдём мощность двигателя:

           (7)

Так как 1 л. с. = 75 кгс·м/с что примерно равно 735,49 Вт, то:

                                                              (8)

Подходящий по найденным параметрам двигатель существует:

Вид двигателя АИР355M2/Д9 изображен на рис. 3:

Рис. 3 - Двигатель АИР355M2/Д9

Основные его характеристики представлены в табл. 2:

Таблица 2 - Основные характеристики двигателя АИР355M2/Д9

4.       Расчёт системы управления

Управление осуществляется изменением электродвижущей силы источника в якорной цепи e(t). Входными воздействиями считаем приведённый момент нагрузки на валу двигателя М(t) и эдс e(t). Выходными характеристиками считаем угол поворота ротора a(t), угловую скорость ротора w(t) и ток в якорной обмотке i(t). Тогда динамика системы описывается следующими дифференциальными уравнениями:

где L, R- индуктивность и активное сопротивление якорной цепи (T= L/R), приведенный момент инерции ротора, Сe, Cw - постоянные, зависящие от конструктивных параметров двигателя и величины потока возбуждения

Предположим момент нагрузки постоянным, тогда используя преобразование Лапласа, для малых отклонений от состоянии равновесия получаем:

Полагая, что J= J_pот + т_кR²/K_peд = 0,7 + 20. 0,19²/0,79 = 1,61

для выбранного двигателя, получаем:

Далее производим оценку быстродействия объекта управления по ЛАЧХ

Рассчитываем коэффициент К=; T=0,092 c

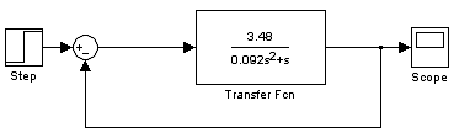

Создаем структурную схему объекта управления, изображенную на рис. 4:

Рис. 4 - Структурная схема ОУ

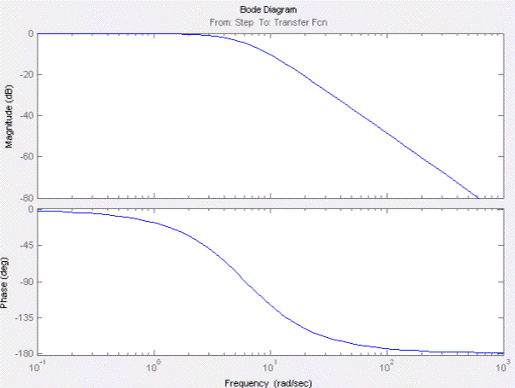

Рис. 5 - ЛАЧХ и ЛФЧХ объекта управления

5.       Выбор устройств, реализующих систему управления

Воспользуемся требованиями к точности системы для расчета числа разрядов n, при заданной точности 0,4%:

Для выполнения условия по четности системы необходимо не менее 8 разрядов в преобразователе.

Быстродействие аналого-цифрового преобразователя:

T_преобрt_k = 1/10∙3,48 = 0,03 c = 30 мс.

Время вычисления управляющего воздействия микроконтроллера не должно превышать 30 мс. Функции вычисления ошибки и функцию АЦП и ЦАП может выполнять микроконтроллер со встроенным АЦП и ЦАП.

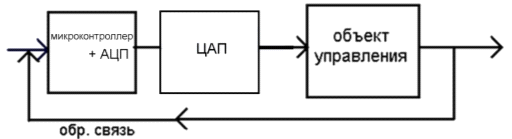

Структурная схема в таком случае будет выглядеть как показано на рис. 6:

Рис. 6 - Структурная схема системы управления

Исходя их выявленных требований к числу разрядов и быстродействию АЦП, а так же принимая в расчёт готовность использовать встроенный в микроконтроллер АЦП предлагается в нашей системе использовать микроконтроллер STM8S105C6T6 в составе отладочной платы
STM8s-discovery, в которую встроен АЦП, имеющий разрядность 10 бит и быстродействие 1 мс.

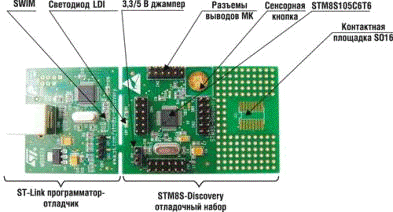

Рис. 7 - Отладочная плата STM8s-discovery

Характеристики платы

·        USB программатор - отладчик ST - Link

·        Микроконтроллер STM8S105C6T6 (2 Кб ОЗУ, 32 Кб флэш-памяти +АЦП х10)

·        Внешний кварцевый резонатор на 16 МГц

·        Сенсорная кнопка (touch sensor)

·        Индикатор - светодиод

·        Разъемы со всеми свободными выводами микроконтроллера

·        Макетная область

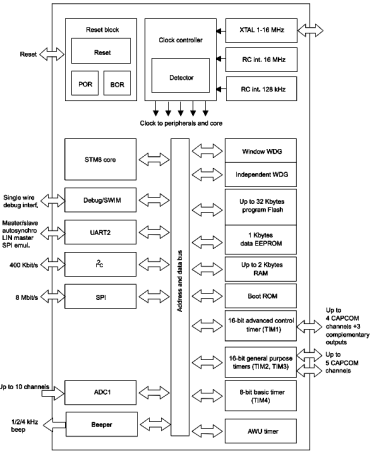

Структурная схема микроконтроллера, включенного в состав этой платы, представлена на рис. 8:

Рис. 8 - Структурная схема STM8S105C6T6

ыбираем ЦАП:

Для нашего случая подходит цифро-аналоговый преобразователь фирмы analog device - AD5302BRMZ (AD), характеристики которого представлены в табл. 3:

Табл. 3 - характеристики AD5302BRMZ

6.       Конфигурирование системы управления

Программировать связь микроконтроллера с АЦП и ЦАП, а также код программы управления объектом, будем на языке СИ - самым распространённом языке программирования микроконтроллеров. В плату уже встроен программатор, используя прикладное программное обеспечение, например IAR, можно запрограммировать наш микроконтроллер на выполнение нужных нам функций.

Включаться система управления будет по нажатию сенсорной кнопки TS1 (реализуется в коде программы микроконтроллера). Контакт PD7 соединяем с управляющим каналом ЦАП, контакт PD6 - с каналом передачи данных на ЦАП. На ЦАП контакт Ext соединяем с контактом управления на управляемом объекте. Информационный канал с датчиков положения объекта управления соединяем с «ножкой» отладочной платы PB3, образуя тем самым обратную связь, показанную на рис. 6.

Полученная система соединения всех устройств, отвечающих за управление прибором, изображена на рис. 9:

Рис. 9 - Схема системы управления

На участке дороги из города N в населённый пункт M, который нам необходимо проехать, существует несколько поворотов. Их всех нам нужно пройти с максимально допустимой постоянной скоростью, и при этом не потерять управляемость. Силы и моменты, действующие на автомобиль при повороте, показаны на рис. 10:

Рис. 10 - внешние воздействия на автомобиль при повороте, задние колёса ведущие, передние - управляемые

При высокой скорости движения угол поворота машины будет не большой, следовательно, разницей между поворотом правого и левого колеса можно пренебречь, а суммарную силу боковых реакций обоих колёс R_y1 приложить в точке А середины первого моста под углом  к оси моста; продольную реакцию этих же колёс R_x1

под углом  к продольной оси автомобиля.

Уравнение динамического равновесия сил в таком случае выглядит:

Так как угол  небольшой - примем:

Разберём первое уравнение из системы уравнений, описанной выше.

Сумма продольных реакций будет равняться:

где f_ув - коэффициент сопротивления качению колёс с учётом их бокового увода.

Уравнение для определения продольной составляющей ускорения центра масс автомобиля:

Подставив это уравнение в первое уравнение нашей системы, и приняв во внимание, что , получаем:

где  - коэффициент суммарного дорожного сопротивления:

F_крив - дополнительная сила трения, появившаяся в результате криволинейности траектории движения машины:

Так как значения поперечных реакций R_y1 и R_y2 неизвестны, выразим их:

R_y1 = k_{ув. мост.1} ∙ д_{ув. мост.1}; R_y2 = k_{ув. мост.2} ∙ д_{ув. мост.2}

Значения увода мостов д_{ув. мост} так же не известны, выразим их через фазовые переменные процесса движения:

Решив эти уравнения совместно, получим:

Подставим значение R_y1 в формулу дополнительной силы трения:

В уравнении динамического равновесия сил (9) пренебрегаем влиянием R_x1 и M_с.п. так как при большой скорости угол поворота автомобиля небольшой.

После этих вычислений получается что система (9) выглядит:

Для удобства записи введём обозначения:

С учётом этих обозначений, система (10) принимает вид:

Преобразуем систему (11) в единственное уравнение движения по криволинейной траектории:

Запишем уравнение (12) в операторной форме:

p³y + Ap²y + Bpy = Cи + Dpи

где A=

Передаточная функция нашей системы:

где:

Если учесть что как правило Т1 >> T2 и , тогда:

Зависимость коэффициента преобразования и постоянной времени автомобиля от скорости движения изображена на рис. 11:

м/с

Рис. 11 - Зависимости K и Т1 от скорости автомобиля Niva Chevrolet

Скорость прохождения поворота в нашем случае равна 100 км/ч, следовательно так же она равна 27,7 м/с, тогда коэффициенты равняются:

К = 49; T₁ = 0,61

Следовательно ПФ приобретает вид:

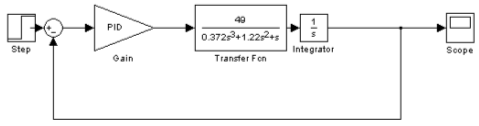

Структурная схема системы управления с регулятором поворота угла на 45^○ изображена на рис. 12 и рис. 13:

Рис. 12 - Структурная схема системы управления

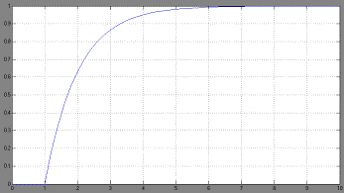

Рис. 13 - Переходной процесс системы управления

Заключение

двигатель управление конфигурирование

В процессе работы была разработана система управления по ошибке, состоящая из объекта управления, АЦП, ЦАП, и корректирующего устройства. Результатом стал график переходного процесса при повороте руля автомобиля на 45^○

Список литературы

1. «Вычисления в системах управления» - А.Е. Городецкий, В.В. Козлов, Ю.Н. Артемемко, И.Л. Тарасова, Санкт-Петербург, Издательство Политехнического университета, 2006 год.

2.       «Теория движения автомобиля» - Тарасик В. П., Санкт-Петербург «БХВ-Петербург», 2006 год.
