Введение

Электровоз ВЛ80с (Владимир Ленин <#"667069.files/image001.gif">

Основными составными узлами тележки являются рамы 1, колесные пары 2, зубчатая передача 3, буксы 4, рессорное подвешивание 5, тормозная система 6, подвеска тягового двигателя 7, шаровая связь 8.

Конструкция тележки обеспечивает возможность монтажа и демонтажа вниз тягового двигателя вместе с колесной парой, снятия кожуха зубчатой передачи без подъема кузова и смены тормозных колодок без смотровой канавы.

Конструкция рамы тележки

Рама тележки предназначена для передачи и распределения вертикальной нагрузки между отдельными колесными парами (при помощи рессорного подвешивания), восприятия тягового усилия, тормозной силы, боковых горизонтальных и вертикальных сил от колесных пар при проходе ими неровностей пути и передаче их на раму кузова. Рама является связующим, несущим элементом всех узлов тележки.

Рама тележки представляет собой цельносварную конструкцию прямоугольной формы в плане, сваренную из двух боковин 3, связанных между собой шкворневым 10 и двумя концевыми брусьями 2. Боковины и концевые брусья коробчатого типа сварены из четырех листов прокатной стали 16Д. К нижнему листу боковины приварены малые 14 и большие 13 буксовые кронштейны, отлитые из стали 12ГТЛ-1.

На верхний лист боковины, там, где находится шкворневой брус, приварены накладки 4, усиливающие боковину. К накладке и наружной стороне боковины приварены кронштейны 5 люлечного подвешивания. С внутренней стороны боковины имеются кронштейны 12 для подвесок тормозной системы, а с наружной стороны - кронштейны 8 под гидравлические гасители. На концевых брусьях приварены кронштейны 15 для подвесок тормозной системы и имеется накладка 1 под ролик противоразгрузочного устройства.

Шкворневой брус 10 коробчатого сечения с усиливающими ребрами состоит из собственно шкворневого бруса, отлитого из стали 12ГТЛ-1, и бруса шаровой связи, отлитого из той же стали и приваренного к шкворневому брусу.

В средней части шкворневого бруса имеется овальное с коническим переходом по высоте сквозное углубление, через которое проходит шкворень. С двух сторон к шкворневому брусу приварены кронштейны 6 и 11 для подвески рычагов ручного тормоза. На нижней стороне шкворневого бруса имеются площадки для приварки кронштейнов 7 под крепление тормозных цилиндров. На брусе шаровой связи находятся проушины для подвески тяговых двигателей. Внутренняя полость бруса служит для размещения в ней деталей шаровой связи.

Возможные неисправности рамы тележки электровоза ВЛ80С

Рамы тележек подвержены действию значительных нагрузок, которые наряду с естественным износом могут вызвать повреждения отдельных их узлов: трещины и надрывы в элементах рам, ослабление заклепочных, болтовых и сварных соединений, деформацию, местный износ и коррозию. В эксплуатации интенсивному износу подвергаются узлы, соединяющие рамы тележек друг с другом, с кузовом и колесно-моторным блоком.

При текущих ремонтах тщательно проверяют состояние боковин, поперечных балок, кронштейнов, подбуксовых струнок, сварных, болтовых и заклепочных соединений и других деталей.

В рамах тележек не допускаются ослабление соединения отдельных частей, надрывы, трещины и искривления.

Признаками появления трещин могут служить нарушения слоя краски со следами ржавчины, а ослабления соединений боковин рам - натертости металла в местах соединения боковины с поперечными балками и др.

Тщательно проверяют состояние сварных швов сварно-литых рам, особенно в местах установки кронштейнов кузовного подвешивания и в местах крепления буксовых направляющих, убеждаются в отсутствии в них трещин.

Литые рамы тележек электровозов осматривают, убеждаются в отсутствии трещин в углах рам, их проемах и технологических окнах, а также в кронштейнах для установки траверс подвешивания тяговых двигателей.

В брусковых рамах тележек электровозов возможны трещины в углах буксовых вырезов, днищах гнезд подпятников в шкворневых балках, а также в балках сочленения и упряжных брусьях.

В боковинах брусковых рам челюстных тележек трещины возникают чаще всего над буксовыми вырезами в верхних поясах, в буферном брусе и в балке сочленения, а в бесчелюстных тележках - в боковинах рам по сварным швам буксовых кронштейнов или усиливающих накладок и вблизи этих швов, а также в кронштейнах подвески тяговых двигателей.

При осмотре рам с челюстными буксами проверяют состояние и крепление подбуксовых струнок, которые должны быть поставлены с соответствующим натягом, контролируемым по зазорам. Осматривают все болтовые соединения, ослабшие болты и гайки закрепляют, негодные заменяют. Проверяют разбег колесных пар электровозов, поперечный и продольный зазоры между буксами и наличниками на челюстях, расстояние от нижней точки путеочистителя до головки рельсов.

рама тележка электровоз ремонт

Ремонт

Рамы тележек подвержены действию значительных нагрузок, которые наряду с естественным износом и коррозией приводят к трещинам и надрывам в элементах рамы, ослаблению сварочных соединений, деформациям.

При ТО-2, ТР-1 тщательно проверяют состояние боковин, поперечных балок, кронштейнов, сварочных швов и других деталей. Особое внимание обращают на состояние сварочных соединений особенно в местах установки кронштейнов кузовного подвешивания.

ТО-2

Рамы тележек и кузова осматриваются. Обращается внимание на отсутствие трещин особенно в технологическом окне шкворнево го бруса, сварных швах боковин и поперечных брусьях, соединениях поперечных брусьях с боковинами и присоединениях к ним кронштейнов. Проверяется состояние и крепление кронштейнов: тормозных, буксовых, люлечного подвешивания, подвесок тяговых двигателей, гидравлических гасителей колебаний, тяговых устройств, противоотносных и противоразгрузочных устройств, труб и рукавов системы песочных труб, редукторов приводов скоростемеров и других, а также болтов креп ления букс МОП и кожухов зубчатых передач. Ослабленные болты, гайки закрепляются, устанавливаются отсутствующие шайбы, шплинты. Проверяется наличие, исправность, надежность крепления и правильность установки всех предохранительных устройств.

ТР-1

На раме тележки проверяется износ накладок под горизонтальные и вертикальные упоры, под ролик противоразгрузочного устройства, под скользуны боковых опор. Изношенные накладки заменяются. Рамы проверяются на отсутствие трещин в боковинах, поперечных, концевых, средних и шкворневых брусьях.

При ТР-2 проводят ревизию опор кузова, сочленения шкворня с рамой, противоотносного и противоразгрузочных устройств. Для этого раму тележки выкатывают из под кузова электровоза.

При ТР-3 выкаченную из под кузова тележку разбирают. Снимают тормозную рычажную передачу, затем отсоединяют подвеску тяговых электродвигателей поводки букс, рессорное подвешивание и поднимают раму мостовых краном над колесомоторным блоком. Снятую раму транспортируют к месту разборки, где ее устанавливают на подставки. Там с рамы сливают смазку. После этого раму вместе со снятыми с нее и уложенными в контейнеры деталями устанавливают на транспортную тележку и подают в моечную машину. Затем с помощью лупы тщательно осматривают для обнаружения трещин, изломов, выработок, прогибов. Особое внимание обращают на выявление трещин в сварочных швах и в местах перехода одного сечения в другое. Обнаруженные дефекты очерчивают мелом для дальнейшего исследования и ремонта. Тщательно проверяют состояние кронштейнов, гасителей колебания, предохранительных устройств тормозной рычажной передачи. Прогибы элементов рамы проверяют линейкой. Проверяется состояние боковин рам и связывающих брусьев, кронштейнов люлечного подвешивания, поводков букс, тормозной рычажной передачи, тормозных цилиндров, ручного тормоза, гидравлических гасителей колебаний, подвески тяговых двигателей, рессорного подвешивания, труб и рукавов подачи песка, боковых опор, тяговых устройств, приливов и кронштейнов для предохранения деталей от падения на путь и кронштейнов других деталей.

Проверяется отсутствие трещин в элементах и сварных швах рам. Заварка трещин и надрывов в рамах, а также приварка усиливающих накладок производится в соответствии с требованиями инструкции по сварочным и наплавочным работам при ремонте электровозов, тепловозов, электропоездов и дизельпоездов и технической документацией, разработанной ПКБ ЦТ, действующей в системе ОАО«РЖД». При износе кронштейнов под люлечное подвешивание в поперечном сечении свыше 10 % они восстанавливаются наплавкой с последующей механической обработкой до чертежных размеров. Втулки кронштейнов заменяются при ослаблении посадки в гнездах кронштейнов и в случае предельного износа (по браковочному зазору с валиком). Проверяются размеры всех отверстий и накладок деталей рамы. В случае выработки отверстий более нормы они восстанавливаются запрессовкой втулок. Замеряют толщину накладок под ролик противоразгрузочного устройства на поперечном брусе рамы, вертикальных и горизонтальных упоров. Изношенные более норм накладки заменяются. Проверяют посадку и износ втулок и валиков во всех кронштейнах и других посадочных местах рамы. Новые втулки и накладки должны быть изготовлены из материалов, предусмотренных чертежами. Проверяется состояние гнезд для установки шаровых связей в шкворневых брусьях. Клиновые пазы в кронштейнах рамы под буксовые поводки проверяются шаблоном. Зазор между дном паза и узкой гранью клинового шаблона (при прилегании шаблона к стенке паза не менее 50 %) должен быть не менее 1 мм. В брусе шаровой связи проверяется резьба М12 для крепления крышки и резьба М30 для крепления стаканов противоотносного устройства. Проверяется состояние наличников и обечайки боковой опоры. Наличники заменяются при выработке более 2 мм. При меньшей выработке наличники подвергаются шлифовке. После замены обечайки плотность швов проверяется наполнением керосином. Регулировка расстояния между осями конусов в шкворневых брусьях производится поворотом эксцентричных конусов на раме тележки (смещение конусной части допускается только в продольной оси электровоза).

Отремонтированную раму тележки окрашивают и передают на сборку. Производится проверка параметров рам тележек на соответствие нормам допусков и износов.

При КР-1 и КР-2 раму тележки полностью разбирают. Затем подают ее в моечную машину и устанавливают по уровню на специальные опоры, тщательно осматривают для выявления дефектов и обмеряют для определения степени деформации. Затем выявленные дефекты ремонтируют, а после отправляют на сборку.

Характерные неисправности и причины их возникновения

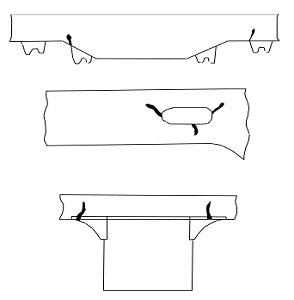

Характерные трещины в раме тележки электровоза ВЛ-80

Техника безопасности и охрана труда

. При ремонте электровозов должны соблюдаться Правила по охране труда при ремонте подвижного состава и производстве запасных частей.

. Администрация ремонтного предприятия должна обеспечить предварительное и периодическое медицинское обследование работников, связанных с ремонтом локомотивов.

. Действующие и вновь разрабатываемые технологические процессы ремонта электровоза должны полностью обеспечивать безопасное производство работ.

. При подаче электровоза в цех запрещается находиться людям на путях, в канавах, на крыше кузова.

. Разборка, ремонт и сборка электровоза производится с помощью инструмента, удовлетворяющего требованиям Правил по охране труда при ремонте подвижного состава и производстве запасных частей.

Работа изношенным и неисправным инструментом запрещается.

. Все работы по кузову и крыше производятся с передвижных и стационарных площадок.

. Во время подъемки рамы (кузова) электровоза, выкатке тележек, а также при поднятой раме, до постановки под нее тележек или подставок находиться людям под рамой и кузовом и в кузове запрещается.

. При демонтаже агрегатов и узлов электровоза должны соблюдаться меры безопасности труда при работе с внутрицеховыми подъемно-транспортными средствами.

. Строповка и перемещение агрегатов, узлов и деталей должна производиться в соответствии с требованиями Правил устройства и безопасной эксплуатации грузоподъемных кранов. Запрещается пользоваться поврежденными или немаркированными чалочными приспособлениями, соединять звенья разорванных цепей чалок болтами или проволокой.

. При электродуговой сварке и наплавке необходимо выполнять требования, направленные на предотвращение поражения электрическим током, световым излучением, ожогов каплями металла и шлака. Места производства сварочных и наплавочных работ должны быть ограждены непрозрачными и негорючими перегородками или щитами.

. При применении ручного пневматического и электрического инструмента должны выполняться требования санитарных норм при работе с инструментом, механизмами и оборудованием, создающим вибрацию передаваемую на руки работающих.

. Работа с пневматическим инструментом должна выполняться в виброзащитных рукавицах и защитных очках. Подсоединение шланга к сети, инструменту и отсоединение производится при закрытом вентиле на воздушной магистрали. Работа пневмоинструментом с приставных лестниц запрещается.

. Во время обкатки колесно-моторного блока тяговая зубчатая передача закрывается кожухами, место обкатки ограждается.

. Спрессовка, напрессовка шестерен, снятие подшипников качения узлов и агрегатов электровоза должна производиться с помощью специальных прессов и приспособлений.

. Окраска электровоза, его узлов и агрегатов производится с соблюдением действующих Правил техники безопасности и производственной санитарии для окрасочных цехов и участков предприятий железнодорожного транспорта.

. Противопожарное состояние электровоза должно отвечать действующим техническим требованиям к защите тягового подвижного состава.

. Материалы применяемые при ремонте электровозов должны соответствовать конструкторской документации и проектам ранее выполненной модернизации.

Используемая литература

1.   Н.М. Васько «Электровоз ВЛ 80», М., «Транспорт», 2001 г.

2.      Н.И. Сидоров «Как устроен и работает электровоз», М., «Транспорт», 1988 г.

.        В.М. Находкин «Ремонт ЭПС», М., «Транспорт», 1989 г.
