Параметр
|

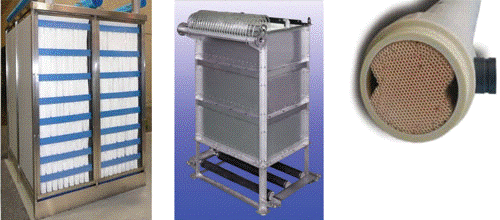

Тип мембраны
|
|
Полое
|
Плоская
|
Трубчатая
|
Материал мембраны
|
полимерный
|
полимерный
|
полимерный/ неорганический
|
Плотность упаковки мембран, м2/м3
|
300 - 600
|
50 - 150
|
< 300
|
Материалоемкость
|
минимальная
|
максимальная
|
средняя
|
Удельная производительность мембраны
|
средняя
|
высокая
|
низкая
|
Механические свойства
|
минимальные
|
средние
|
максимальные
|
Склонность к загрязнению
|
средняя
|
максимальная
|
минимальная
|
Устойчивость к обратным гидравлическим промывкам
|
средняя
|
низкая
|
максимальная
|
Возможность замены мембран
|
нет
|
есть
|
есть
|
Стоимость
|
минимальная
|
средняя
|
средняя
|
Как видно из таблицы, половолоконные мембранные модули обладают наиболее
высокой плотностью упаковки, низкой материалоемкостью и минимально стоимостью.
Видимо, именно в связи с этим они находят наиболее широкое применение как в
режиме безнапорной погружной, так и в режиме традиционной напорной фильтрации.
Плоскорамные мембранные элементы представляют собой две плоские мембраны,
разделенные дренажом и загерметизированные по периметру. Одной из уникальных
особенностей мембранных модулей на основе плоскорамных элементов является
возможность их эффективной работы под действием гравитационных сил. Таким
образом, они обладают оптимальным набором эксплуатационных характеристик и на
их основе могут проектироваться как комплектные (блочно-модульные), так и
стационарные очистные сооружения высокой производительности.
Мембранные методы очистки: рулонный мембранный элемент для установки
обратного осмоса состоит из трубки с прорезями для прохода пермеата и
герметично присоединенного к ней пакета мембран, расположенного между ними
дренажного листа и сетки-сепаратора, образующей межмембранные каналы. В
процессе скручивания пакета для герметичного разделения напорной полости и
полости сбора пермеата кромки дренажного листа пропитывают специальным клеем
[15 - c.17].
Рулонный мембранный элемент для установки обратного осмоса состоит из
трубки с прорезями для прохода пермеата и герметично присоединенного к ней
пакета мембран, расположенного между ними дренажного листа и сетки-сепаратора,
образующей межмембранные каналы. В процессе скручивания пакета для герметичного
разделения напорной полости и полости сбора пермеата кромки дренажного листа
пропитывают специальным клеем.
Рулонные мембранные элементы для установок обратного осмоса работают по
принципу тангенциальной фильтрации. В процессе обессоливания, воды, она
разделяется на два потока: фильтрат (обессоленная вода) и концентрат (раствор с
высоким солесодержанием). Разделяемый поток воды движется в осевом направлении
по межмембранным каналам рулонного элемента, а фильтрат спиралеобразно по
дренажному листу в направлении отвода фильтра. Концентрат выходит с другой
стороны мембранного модуля обратного осмоса.

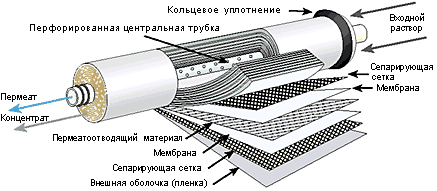

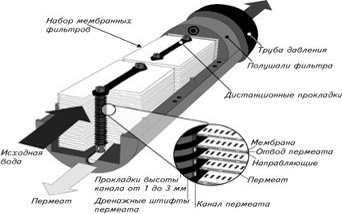

Рисунок
8 - Рулонный модуль
Преимущества
установок обратного осмоса с мембранными элементами рулонного типа:
удобство
монтажа и демонтажа мембранного элемента в корпусе мембранной установки
обратного осмоса;
низкая
стоимость и простота конструкции напорного корпуса мембранной установки;
относительно
низкие потери давления в установке;
использование
для изготовления разделительных элементов плоской мембраны, качество которой
может быть предварительно проконтролировано несложными способами.
Вода,
прошедшая процесс предварительной очистки, подается на мембранную установку
обратного осмоса. Обратноосмотические мембранные элементы задерживают все
загрязнения диаметром более 0,1 нм. Мембрана пропускает молекулы растворителя
(воды) и задерживает ионы растворимых солей: Са2+, Mg2+,
Na+, К+, Fe2+, Cu2+, Zn2+,
Ni2+, SО42+, Cl- и полный спектр
органических веществ и коллоидов с размером, значительно превышающим диаметр
пор мембран, в том числе вирусы и бактерии [31 - c.92].
1.5 Вакуумное выпаривание
Вакуумный выпариватель - это установка для индустриальной очистки стоков,
в результате которой получается чистая деминерализованная вода, которую можно
повторно использовать, и концентрированный остаток, который в 10-60 раз меньше
исходного объема стоков и содержит все загрязняющие вещества. Кроме очистки
воды, в ряде производств вакуумный вакуумно-выпарная установка может быть
использована для восстановления исходных растворов, применяемых в
технологическом процесc (например, при обработке промывочных вод после
гальванических ванн можно концентрировать и возвращать в рабочие ванны
драгоценные металлы (Ni, Cr, Cu, Ag), электролиты и другие активные растворы.
Важной характеристикой данных установок является их способность значительно
уменьшать объемы отходов переработки, что приводит в свою очередь к уменьшению
затрат на их утилизацию.
Современные вакуумные выпарные установки представляют собой экономичные,
малогабаритные установки, позволяющие эффективно решать проблемы водоочистки в
различных отраслях промышленности.
Принцип действия вакуумно-выпарных установок, базируется на физических
закономерностях, связанных с различием температур кипения разных растворов.
Вода, достигнув температуры кипения, испаряется, освобождаясь таким образом, от
растворенных и нерастворенных примесей. Пар поднимается вверх, а растворенные
химические вещества, достигая предела растворимости, выпадают в осадок и могут
быть концентрированы и затем удалены. Образовавшийся пар охлаждается,
конденсируется и превращается снова в воду. Эта вода является высокоочищенной и
может быть вновь использована.

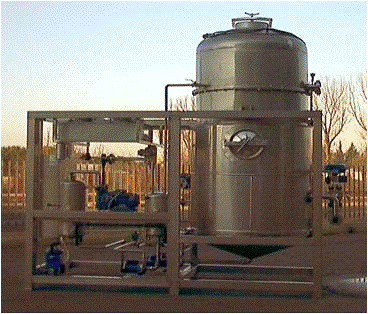

Рисунок 9 - Выпарная установка
Важной особенностью вакуумных выпарных установoк является то, что oни
функционируют с использованием вакуума (в отличии от традиционных систем,
работающих с применением высоких температур). Это позволяет достигать процесса
кипения уже при 20-35 градусах ( a не при 100 градусах, как это происходит в условиях
нормального атмосферного давления). Как следствие этого происходит резкое
снижение энергозатрат ( более 75 %)- чтобы выпарить 1 литр воды при нормальном
атмосферном давлении требуется - 600 Вт, чтобы выпарить 1 литр воды с помощью
вакуум-выпарной установки с тепловым насосом требуется 160 Вт, и 90 Вт в случае
установки с высокой степенью энергосбережения.
Важной особенностью вакуумной выпарной установки является eё способность:
очищать одновременно различные стоки;
очищать стоки даже с высокой концентрациeй загрязняющих веществ (что
довольно проблематично при многих других методах очистки);
очищать стоки, содержащие агрессивные жидкости. В результате очистки
получается очищенная деминерализованная вода, которую можно снова использовать
(или сливать в канализацию) и концентрированый отход. Вода, очищенная с помощью
вакуумно-выпарной установки обладает удельной электропроводимостью ниже, чем
10мкСименс/см и является высокоочищенной (сравнима с дистиллированной водой,
электропроводимость которой порядка 5 мкСименс/см).

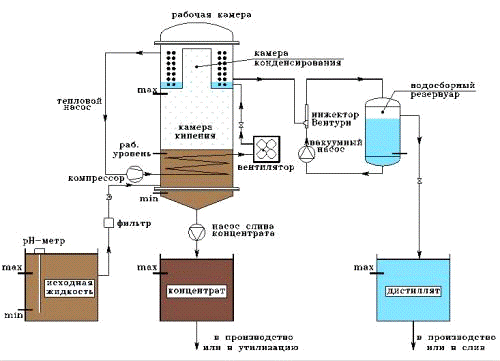

Рисунок 10 - Технология работы выпарной установки
При обработке вод после гальванических ванн можно осуществлять
концентрирование и восстановление драгоценных металлов (никель, хром, медь,
серебро) из промывочных вод и возвращать их снова в рабочие ванны, а очищенный
дистиллят в свою очередь напрявляется снова в промывочные ванны. Так как
процесс кипения осуществляется при низких температурах, не происходит кроме
того разложения органических добавок, присутствующих в активных растворах.
Способность вакуумной выпарной установки концентрировать, для ряда
производств может быть использована для восстановления растворов, что позволяет
возвращать их в технологический процесс [33].
2. Общая характеристика предприятия и основные производственные процессы
2.1 Производственная деятельность предприятия
Основной деятельностью ООО «УК Татпроф» является изготовление
алюминиевого профиля и производство строительных конструкций и изделий из
алюминия. Профили изготавливаются методом горячего прессования, согласно ГОСТ
22233-2001 из алюминиевых сплавов системы алюминий- магний-кремний.
Завод входит в корпорацию «Расстал», но функционирует как самостоятельное
предприятие, имеет собственную территорию и, расположенную к ней производственный
корпус с технологическим оборудованием.
Фактический и юридический адрес предприятия 423802, Республика Татарстан,
г.Набережные Челны, пр.М.Джалиля,78, ИНН предприятия 1650089015, код ОКПО
27854486, код ОКВЭД 28.1, 36.6.
Производственные корпуса предприятия расположены к югу от города
Набережные Челны на территории базы строительной индустрии (БСИ). Удаленность
предприятия от жилых массивов составляет: от пос.Сидоровка - 2км, от пос.ГЭС -
4км, от пос.ЗЯБ - 5км. С восточной стороны на расстоянии 80 метров предприятие
граничит с территорией ДСК; севернее на расстоянии 100 метров расположены
предприятия по производству товаров народного потребления ООО «Сатурн», ООО
«ДИЕВ»; с западной стороны- пустырь; с юга расположены корпуса ЖБИ-210.
Общая площадь промплощадки составляет 3,1921 га, в т.ч. кровли - 2,599
га, асфальтобетонных покрытий - 0,12 га, грунта - 00,4731 га.
Санитарно-защитная зона - 300 метров согласно р.4.1.2 СанПиН
2.2.1/2.1.1.1200-03 «Машиностроительное и металлообрабатывающие предприятия с
применением литья под давлением из алюминиевых сплавов» [7-c. 5].
Временной режим работы 365 дней в году.
Численность данного предприятия составляет 487 человек, в том числе:
производственный персонал - 462 человек, административно-управленческий
персонал - 25 человек.
Предприятие осуществляет производственную деятельность в пределах одной
промплощадки.
.2 Производство на предприятии ООО «УК Татпроф»
Для производства алюминиевого профиля используется высококачественное
сырье, соответствующее требованиям ГОСТ 4784-97 и международным стандартам DIN
1725. На предприятии действует стопроцентный входной контроль поступающего
сырья.
На всех предприятиях компании ТАТПРОФ разработана, сертифицирована и
успешно функционирует система качества на основе требований международных
стандартов ИСО 9000-2001.
В состав ООО «УК ТАТПРОФ» входят следующие структурные подразделения:
литейное производство;
цех изготовления профилей (прессовый комплекс);
цех механической обработки;
цех полимерно-порошкового покрытия;
автостоянка [12 - c.7].
.2.1 Литейное производство
В литейном производстве используется стационарная отражательная печь
плавления. С одной стороны плавильной печи установлены две двойные
регенеративные автономные промышленные газовые горелки высокой мощности, расположенные
под наклоном для обеспечения наибольшей степени теплоотдачи, что ускоряет
процесс плавки алюминиевой шихты внутри плавильной печи. Для достижения
наибольшей эффективности горения около горелок установлены дутьевые устройства.
Система горения полностью автоматизирована и управляется регуляторами
допустимой температуры, которые с помощью температурных датчиков автоматически
отключает систему при температуре, превышающей допустимую.
Основные рабочие циклы печи: подогрев → загрузка сырья →
жидкая плавка → шлак → дегазация и флюсование → плавка →
загрузка при температуре на разлив.
Запуск литья слитков производиться в следующей последовательности:
металл разогревается в печи до температуры 735-745 0С;
открываются электрозадвижки подачи охлаждающей воды;
на пульте управления выставляется скорость литья;
открывается задвижка сброса воды и задвижка подачи воды в коллектор;
открывается вентиль подачи аргона из системы газоснабжения;
подается расплав из печи в приемные блок металлопровода, лигатурный
пруток направляется в металлопровод;
расплавом заполняется металлопровод, блоки дегазации и фильтрации,
приемный распределительный желоб коллектора до верхнего уровня заслонок.
Далее управление прессом литья может осуществляться в ручном или
автоматическом режимах. В результате получается слитки заданной длины. При
завершении литья слитков прекращается подача металла в металлопровод, остатки
металла сливаются в специальные емкости. Остатки окислов и шлака вычерпываются
из блока дегазации с помощью шумовок в специальные емкости. Слитки после
остывания вынимаются мостовым краном. Укладка слитков производиться на
специальные подкладки [12 - c.8].
.2.2 Цех изготовления профилей (прессовый комплекс)
Изготовление алюминиевого профиля из стандартного цилиндрического слитка
- осуществляется на прессовых комплексах: Р-150 с усилием прессования 1500
тонн; Р-280 с усилием прессования 2800 тонн; Р-188 с усилием прессования 1705
тонн; Р-146 с усилием прессования 1320 тонн; Р-147 с усилием прессования 1320
тонн; Р-200 с усилием прессования 2000 тонн.
Для всех комплексов характерен высокий уровень автоматизации
производственного процесса производства алюминиевого профиля, включающего
несколько этапов: нагрев слитка с созданием градиента температур по длине →
резка слитка в размер, необходимый для прессования → собственно
прессование с натяжением → закалка полученного профиля правка профиля с
помощью правильно-растяжного устройства → резка профиля →
окончательная термообработка (старение) в специальных автоматических газовых
печах.
Наличие прессов разного усилия прессования и использующих слитки разного
диаметра позволяет предприятию гибко и оперативно реагировать на возрастающие
требования заказчиков. В настоящее время производством освоено более 3000
наименований профиля.
Прессовый комплекс ПБ 8841 имеет в своем составе гидравлический
горизонтальный пресс с индивидуальным приводом, закалочное устройство, пуллер,
правильно-растяжной агрегат, отрезной станок и печь старения. Прессовые
комплексы Р-150, Р-280 управляются современными промышленными компьютерами и
имеют в своем составе гидравлический горизонтальный пресс с индивидуальным
приводом, закалочное устройство, пуллер, правильно-растяжной агрегат, отрезной
станок и печи старения.
С места хранения слитки перемещаются на разгрузочный стол пресса. Слитки
подаются по одному в газовую печь нагрева, где они нагреваются до температуры
450-4800С. От слитка отрезается заготовка горячими ножницами и
подаётся в контейнер пресса.
В прессе заготовка выдавливается через прессовую фильеру, образую
профиль.
Изделие нужной формы на закалочном столе охлаждается до температуры
окружающей среды.
Изготовленный профиль распиливаются на мерные длины и укладывают в тары.
Тары с профилем подвергаются термообработке в газовых печах старения.
В печи старения профиль нагревается до 190 0С и выдерживается
при такой температуре 5-8 часов.
Состаренный профиль отправляется на участок полимерно-порошкового
покрытия [12 - c.11].
2.2.3 Цех полимерно-порошкового покрытия
Окраска профиля производится методами полимерно-порошкового покрытия и
анодирования на современных автоматических линиях. Весь технологический процесс
от подготовки профиля до нанесения защитной пленки на лицевые поверхности
профилей позволяет получать высококачественные покрытия всей гаммы цветов системы
RAL, соответствующие требованиям ГОСТ 9.410 и ГОСТ 22233-2001 [29].
Анодирование производится на немецкой линии анодирования «LUDI
Гальванотехник» производительностью 50000 м2 в месяц. Используются
шесть основных цветов окраски, от бесцветного до черного.Покраска профиля
полимерно-порошковым осуществляется следующим образом:
. Полимерно-порошковое покрытие осуществляется на двух автоматических
линиях:
производительность линий 260 000 м2 в месяц;
возможность окраски в любой цвет по каталогу RAL;
покрытие полиэфирной краской фирмы «TEКNOS» (Финляндия).
. Формирование (закрепление) покрытия на изделии в конвективных
печах с температурой 200 0С [12 - c.13].
2.2.4 Упаковка и складирование
Складирование продукции, упаковка и комплектование заказов производится в
корпусе участка полимерно-порошкового покрытия. Участок упаковки, оснащенный
кондукторами, упаковочными столами, пилой для резки брусков, полуавтоматами для
упаковки изделий в стрейч-пленку, позволяет упаковывать до 50 тонн изделий в
смену.
На предприятии внедрены следующие виды упаковки:
в горфокартонные коробки габаритами от 200*200 мм, 600*600 мм,
максимальным весом коробок 1,5 т;
в стрейч-пленку, небольшими партиями;
в стяжки, рассчитанные на перевозку алюминиевых профилей на близкие
расстояния;
в полиэтиленовую пленку, с максимальным весом упаковки 30 кг, для
профилей с порошково-полимерным покрытием.
Готовые изделия протираются обтирочным материалом, скрепляются в одной
упаковке по несколько штук стальной лентой с использованием деревянных брусков.
С целью сохранения потребительских свойств (предотвращение царапин и других
повреждений) профиль упаковывается предварительно в горфкартон по всей длине
профиля, затем оборачивается полиэтиленовой стрейч-пленкой и упаковывается в
горфкартон или в деревянные ящики.
Для изготовления деревянных ящиков закупается мерный деревянный брус и
используется стальная лента. При изготовлении деревянных ящиков нестандартного
образца (5-6 ящиков в месяц) осуществляется торцовка в размер дисковой пилой.
Пила оборудована отсосом с брезентовым мешком для сбора деревянных опилок [12 -
c.14].
3. Предприятия как источник техногенного загрязнения
3.1 Воздействие предприятия на атмосферный воздух
На территории площадки предприятия расположены следующие цеха и участки,
загрязняющую атмосферу: цех изготовление профилей, цех полимерно-порошкового
покрытия, цех механической обработки, автохозяйство, стоянки автотранспорта,
покрасочный участок.
К основным источникам загрязнения атмосферы на предприятии относятся:
- печи нагрева заготовок, работающие на газе;
- печи старения, работающие на газе;
сварочные аппараты;
ванны травления, осветления, фосфатирования;
печь полимеризации;
дисковые пилы;
отрезные пилы и станки;
металлообрабатывающие станки;
автомобили при заезде и выезде с автостоянок.
В процессе производственной деятельности ООО «УК Татпроф» от 30
источников выбросов в атмосферу выбрасывается 93,897935 тонн вредных веществ 35
наименований.
Печи нагрева и старения работают на газе. Через дымовые трубы
выбрасываются: оксиды азота, оксид углерода. Выброс организованный.
Сварочные посты производят электросварку штучными электродами типа: УОНИ,
вольфрамовые, МР-3, МР-4. Выброс организованный и неорганизованный. Воздух
выбрасываются: оксиды железа, соединение марганца, фтористые соединения, азота
диоксид, углерода оксид, пыль неорганическая.
При нанесении полимерно-порошкового покрытия выбрасываются взвешенные
вещества, выброс организованный.
От гальванического производства в атмосферный воздух поступают: натрия
карбонат, едкий натр, азотная кислота, ортофосфорная кислота. Выброс от ванн
травления, осветления, фосфатирования организованный.
При работе дисковых пил для дерева выделяется пыль древесная, которая после
прохождения через рукавный фильтр выбрасывается в рабочую зону, а затем через
неплотности оконных и дверных проемов в атмосферу. Выброс неорганизованный.
При производстве окрасочных работ выделяются следующие загрязняющие
вещества: ксилол, толуол, спирт н-бутиловый, спирт этиловый, этилцеллозольв,
бутилацетат, ацетон, уайт-спирит, взвешенные вещества. Выброс неорганизованный
[4 - c.26].
На открытых автомобильных стоянках являются двигатели внутреннего
сгорания автомобилей. При прогреве, заезде и выезде, пробеге по площадкам
стоянок автотранспорта выделяется: углерода оксид, оксиды азота, сажа, серы
диоксид, керосин, бензин. Выброс от стоянок неорганизованный.
В 2008 году предприятие ввело в эксплуатацию участок плавки и литья
алюминия. Источниками выделения загрязняющих веществ являются: отражательная
пламенная печь и печь гомогенизации, работающем на природном газе, тросовая
литейная машина и отрезной станок. Выбросы от всех источников организованные
через трубы. От литейного производства в атмосферу поступает: алюминия оксид,
азота диоксид, водород хлористый, углерод оксид, серы диоксид, фтористые
соединения газообразные.
Выбрасываемые вещества образуют 4 группы суммаций:
- суммация (6009): азота диоксид + ангидрид сернистый;
- суммация (6022): вольфрама оксид + ангидрид сернистый;
суммация (6039): ангидрид сернистый + фтористые соединения
газообразные (фтористый водород);
суммация (6049): углерода оксид + пыль неорганическая.

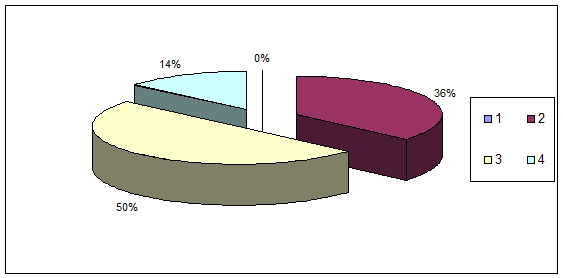

Рисунок
11 - Доля распределения загрязняющих веществ в общих выбросах в атмосферу по
классам опасности.
Расчеты приземных концентрации и рассеивания выбросов вредных
веществ в атмосфере от источников промплощадок предприятия как без учета,
так и с учетом фонового загрязнения атмосферы показали, что максимальное
концентрация всех загрязняющих веществ на границе СЗЗ и в жилой зоне не
превышает ПДК и ОБУВ, установленные для населенных мест [6 -c. 45].
.2 Образование сточных вод
Водоснабжение ООО «УК Татпроф» осуществляется из одной водозаборной скважины
глубиной 75 м, пробуренной на его территории в 1987 году. Нормативно-расчетное
водопотребление из скважины составляет 192 м3/сутки или 64,860 тыс.
м3/год, в том числе на хозяйственно-питьевые нужды расходуется 22 м3/сутки
(7,63 тыс. м3/год), на производственные 170 м3/сутки
(57,23 тыс. м3/год).
Скважиной эксплуатируется водоносная нижнеказанская
карбонатно-терригенная свита, кровля которой залегает на глубине 60м, что
соответствует абсолютной отметке 60м. Водовмещающие породы представлены
песчаниками, известняками, вскрытая мощность которых составляет 13м. Водоносная
свита защищена от загрязнения с поверхности толщей плотных глин казанского
яруса общей мощностью порядка 40 м. По химическому составу подземные воды
характеризуются общей жесткостью 7,5 ммоль/дм3, сухим остатком 393,9
мг/м3, содержанием сульфатов 32,5 мг/дм3, хлоридов 25,1
мг/дм3, железа 0,1 мг/дм3, нитратов 13,6 мг/дм3,
нитритов 0,006 мг/дм3. По изученным компонентам качество воды
соответствует требованиям СанПиН 2.1.4.559-96 «Питьевая вода» [2-c.3].
Скважина оборудована насосом ЭЦВ6-16-80 на глубину м. Водосборная
скважина эксплуатируется круглогодично круглосуточно в автоматическом режиме, в
среднем 11 часов в сутки производительностью 16м3/час.
Добываемая из скважины вода подается на водонапорную башню объемом 15 м3,
расположенную вблизи скважины, а затем - в разводящую сеть. Учет объемов
забираемых подземных вод ведется с помощью водомерного счетчика «ВЗЛЕТ ЭР» с
октября 2002 года, данные по водоотбору заносятся в журнал установленной формы.
Уровень воды замеряется с помощью электроуровнемера УСК-ТЭ-100 с записью
результатов в журнале.
Вокруг скважины установлено ограждение в радиусе 15м.
Так же водоснабжение предприятия осуществляется в соответствии с
договором с ЗАО «Челныводоканал» (Договор № 104/С - 259-ВК от 01.01.2009 г.),
объем которого составляет 65 040 м3/год.
Отвод производственных и хозяйственно-бытовых вод осуществляется в
систему городской канализации г.Набережные Челны согласно заключенному договору
с ЗАО «Челныводоканал».
Предусматриваются следующие сети водоснабжения:
водопровод хозяйственно-питьевой, противопожарный;
водопровод горячей воды.
Хозяйственно-питьевая воды используется на бытовые, производственные
нужды, приготовление горячей воды и внутреннее пожаротушение. На производстве
применяется для промывки осветлительных фильтров и для заполнения ванн цеха
гальванопокрытий.
Горячая вода предусматривается для подачи воды к санитарным приборам.
Приготовление горячей воды предусматривается в электронагревателях.
На предприятии запроектированы следующие сети канализации:
бытовая канализация;
канализация концентрированных кислых вод;
канализация концентрированных щелочных стоков;
канализация промывных кислотощелочных вод;
внутренний водосток.
На линии предварительной подготовки поверхности в ваннах травления
осуществляется приготовление следующих растворов:
раствор обезжиривания (основным компонентом является моющая композиция
КМ-25 ТУ6-00-0209714-9-91 концентрацией 24-40г/л);
раствор щелочного травления (основным компонентом является NaOH ГОСТ 2263-79- натр едкий
технический);
раствор химической очистки (осветления) (основным компонентом является
азотная кислота HNO3 ОСТ 113-03-270-90 концентрацией
100-150 г/л).
Для анодирования того или иного изделия из алюминия его поверхность нужно
тщательно подготовить, очистив от любых загрязнений и удалив естественную
оксидную пленку. С этой целью изделия подвергают обезжириванию и травлению.
После травления металла проводится его промывка, нейтрализация и осветление при
помощи 15-20% раствора азотной кислоты.
Алюминий легко растворяется в растворах щелочей, поэтому для
обезвреживания их применяют менее концентрированные щелочные растворы, в
присутствии которого на металле образуется пленка, предохраняющая поверхность
от разрушения. Щелочное обезжиривание проводят в ванне для щелочного
обезжиривания объемом 10 м3, где удаляется масло, грязь с
поверхности.
Промывка после обезжиривания осуществляется в ванне промывки объемом 10 м3,
которая предназначена для промывки алюминиевых деталей после обезжиривания.
Промывка происходит технической водой при комнатной температуре.
Щелочное травление осуществляется в ванне травления объемом 10 м3,
предназначенной для травления алюминиевых деталей. Здесь удаляется оксидная
пленка, сглаживаются механические дефекты экструзии, придается поверхности
эффект матирования. Травление происходит в растворе едкого натрия при t= 55-65ºС .
После травления проводится тщательная промывка изделия водой в двух
резервуарах объемом 10 м3, а также дополнительное орошение чистой
водой после его выхода из последнего резервуара. Промывка происходит
технической водой при комнатной температуре.
Неотъемлемый этап после щелочного травления - процесс кислотного
осветления. Его задача - предохранение от переноса щелочи в последующие ванны.
Но это не единственная задача такой обработки. В зависимости от вида
алюминиевого сплава в его состав могут входить такие компоненты, как Mg, Si,
Zn, Cu, Fe и др. Некоторые из них нерастворимы в щелочах (Cu, Fe, Si), а
следовательно после травления будут оставаться на обработанной поверхности
алюминия в виде темного осадка. Чтобы это устранить и используется, собственно
говоря, дополнительный процесс кислотного осветления или нейтрализации.
Осветление металла производится при помощи 25-30% азотной кислоты, в
ванну с которой при комнатной температуре погружается изделие.
Промывка после осветления осуществляется в ванне промывки. Промывка
происходит технической водой при комнатной температуре.
Затем профиля отравляются в ванны анодирования, которые позволяют создать
оксидные пленки с высокой твердостью и износостойкостью. Для этого
предназначена ванна анодирования объемом 10 м3, где наносится
анодно-окисное покрытие на поверхность деталей. Далее изделие подаются на
последующее промывание, после которого изделие поступает на электролитическое
окрашивание.
Нанесение полимерно-порошкового покрытия на всю поверхность профиля в
камере осуществляется электростатистическим способом. Производится в ванне
электролитического окрашивания, предназначенной для окрашивания анодированных
деталей электролитическим способом в цвет золота. Окрашивание происходит в
кислом растворе хим. реагента Tecnostab и калия марганцовокислого при t= 18-20 ºС. В данном процессе переменный ток подается через
трансформатор в комплекте с системой автоматического управления. Изделие снова
погружают в ванну промывания и после чего поступает на сушку.
Формирование (закрепление) покрытия на изделии производится в
конвективных печах с температурой 200 ºС.
Итак, в результате образуются следующие стоки:
концентрированные кислые стоки;
концентрированные щелочные стоки;
промывные кислотощелочные стоки.
При процессе химической обработки поверхности алюминия на предприятии ООО
«УК Татпроф» образуются сточные воды объемом 89,9 м3/сутки, которые
отличаются высоким содержанием взвешенных веществ, тяжелых металлов, в
частности алюминия,цинка и железа.
Количество образующихся в цехе анодирования загрязняющих веществ
приведена в таблице 5.
Таблица 5 - Состав сточных вод гальванического участка на ООО «УК
Татпроф».
Наименование ЗВ
|
Допустимая сброс ЗВ, т/год
|
Фактический сброс, Т/год
|
1
|
2
|
3
|
Взвешенные вещества
|
4,32787
|
5,56698
|
Фосфор общ.
|
0,01011
|
0,01011
|
Сульфаты
|
1,52643
|
1,52643
|
Хлориды
|
1,42047
|
1,42047
|
Азот аммонийный
|
0,00879
|
0,00879
|
Нитрат-ионы
|
0,06105
|
4,52541
|
Нитрит -ионы
|
0,00538
|
0,00626
|
Алюминий
|
0,01975
|
0,41489
|
Железо общее
|
0,01975
|
0,10685
|
Медь
|
0,00026
|
0,00026
|
Цинк
|
0,00179
|
0,00377
|
|
|
|
|
|
Превышения допустимой концентрации наблюдаются по взвешенным веществам,
нитрат-ионам, нитрит-ионам, алюминию, железу общему и цинку [8 -c. 37].
.3 Характеристика образовавшихся твердых отходов производства
В процессе деятельности предприятия образуется 1237,3144 тонн в год
отходов производства и потребления 52 видов, в том числе:
- 0,088 т отходов 1 класса опасности;
- 0,832 т отходов 2 класса опасности;
15,1194 т отходов 3 класса опасности;
778,666 т отходов 4 класса опасности;
442,609 т отходов 5 класса опасности.
Отходы 1-4 классов опасности от сторонних юридических и физических лиц в
целях дельнейшего использования, обезвреживания, транспортирования, размещения
не принимаются.

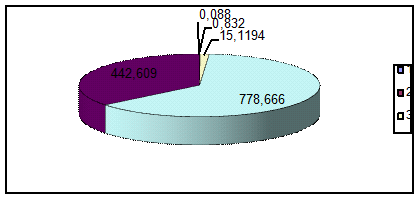

Рисунок
12 - Распределение образующихся отходов по классам опасности, т/год
На
территории предприятия оборудованы специализированные места для временного
накопления отходов. Предельное количество накопления отходов на территории
предприятия обосновано вместимостью объектов (емкостей) для хранения отходов.
объемами транспортных партий, санитарными, противопожарными и экологическими
требованиями по хранению отдельных видов отходов. Суммарный по всем видам
отходов норматив предельного количества их накопления на территории предприятия
составляет 76,6693 т. Предельный срок накопления отходов 1-4 класса опасности
на территории предприятия не превышает шесть месяцев.
Отходы,
образующиеся в процессе деятельности предприятия и являющиеся вторичным сырьем,
передаются предприятиям, имеющим лицензию на вид деятельности по обращению с
опасными отходами и осуществляющим деятельность по сбору, транспортированию,
использованию, обезвреживанию отходов, являющихся вторичным сырьем. Вывоз
отходов 1-4 класса опасности, подлежащих передаче на повторное использование,
самостоятельно не производится.
ООО
«УК Татпроф» не осуществляет деятельность по сбору, использованию, обезвреживанию,
транспортированию, размещению отходов 1-4 класса опасности.
Предприятие
не использует отходы в собственной деятельности. Специализированные установки
по обезвреживанию отходов на предприятии отсутствуют.
Передача
отходов для захоронения производится на основании заключенных договоров на
полигоне ТБО г.Набережные Челны в размере 67,19 т/год.
Собственных
объектов размещения отходов для длительного хранения и захоронения предприятие
не имеет.
Отходы,
образующиеся на предприятии, перечислены ниже.
1. Ртутные лампы, люминесцентные ртутьсодержащие трубки
отработанные и брак хранятся в специально отведенном месте с бетонным
основанием. Лампы размещены в картонную коробку, которая с свою очередь,
помещается в герметичный металлический контейнер объемом 1м3 (2шт.).
На предприятии производится сбор и временное хранение ламп до передачи 2 раза в
год в ООО ПЭК. Норматив предельного накопления - 0,0261т;
2. Отходы лакокрасочных средств собираются и хранятся в специально
отведенном месте склада с бетонным покрытием в металлическом контейнере до
передачи 1 раз в год в ООО ПЭК. Норматив предельного накопления - 0,1497т;
3. Отходы рубероида собираются и хранятся на бетонированной площадке
под навесом в металлическом контейнере с крышкой объемом 0,5м3 до
передачи в ООО ПЭК. Норматив предельного накопления- 0,1575т;
. Прочие твердые минеральные отходы собираются и хранятся на
бетонированной площадке под навесом в металлическом контейнере с крышкой
объемом 1м3 в металлических контейнерах ТБО с крышкой до передачи в
ООО ПЭК. Норматив предельного накопления - 11,2967 т;
. Отходы черных металлов с примесями (тара из-под ЛКС) собираются
и хранятся в специально отведенном месте склада с бетонным покрытием в
металлическом контейнере до передачи 4 раз в год в ООО ПЭК. Норматив
предельного накопления - 0,7485т;
. Отходы бумаги и картона от канцелярской деятельности и
делопроизводства собираются и хранятся в специально отведенном месте склада с
бетонным покрытием в металлическом контейнере до передачи в ООО ПЭК. Норматив
предельного накопления - 0,8445 т;
. Бой строительного кирпича собираются и хранятся в специально отведенном
месте склада с бетонным покрытием в металлическом контейнере до передачи в ООО
ПЭК. Норматив предельного накопления - 4,2701 т;
8. Лом черных металлов несортированный собираются и хранится в
специально отведенном м0сте склада с бетонным покрытием в металлическом
контейнере до передачи в ООО ПЭК. Норматив предельного накопления - 7,000 т;
9. Полиэтиленовая тара, поврежденная собираются и хранится в специально
отведенном месте АБК, с асфальтовым покрытием, без тары, навалом до передачи в
ООО ПЭК. Норматив предельного накопления - 0,0611т;
. Обрезки и обрывки тканей смешанных хранятся в специально отведенном
месте с бетонным основанием. Норматив предельного накопления- 1,314 т [9
-c.58].
4. Характеристика станции очистки сточных вод гальванического
производства
.1 Действующая станция очистки гальванических стоков на ООО «УК Татпроф»
В гальваническом производстве вода используется на хозяйственно-бытовые,
противопожарные и технологические нужды. Технологические нужды включают в себя:
приготовление технологических растворов, промывка деталей, охлаждение
оборудования (выпрямители) и растворов (ванны), прочие нужды (промывка
фильтров, профилактика оборудования). Расход воды на приготовление
технологических растворов определяется объемом ванн и составом растворов.
Расход воды на охлаждение выпрямителей определяется их типом и мощностью и
указывается в технической документации (паспорте). До 90-95% воды в гальваническом
производстве используется на промывочные операции, причем удельный расход воды
зависит от применяемого оборудования и колеблется в широком диапазоне от 0,2 до
2,3 м3 на 1 м2 обрабатываемой поверхности. Основным видом
отходов в гальваническом производстве являются промывные воды смешанного
состава, содержащие несколько видов тяжелых металлов, объединяющиеся с
кислотно-щелочными [5-с.192].
Промывные кислые воды образуются в ваннах холодной промывки после
фосфатирования, химической очистки. Промывные щелочные воды образуются в ванне
горячей промывки после обеззараживания и щелочного травления. Концентрированные
кислые стоки образуются в ванне осветления. Концентрированные щелочные стоки
образуются в ванне обезжиривания и травления. При смешивании вод кислых и
щелочных, во время замены растворов воды в промывных ваннах происходит
нейтрализация. При нейтрализации для осаждения ионов тяжелых металлов
концентрированные стоки сбрасываются в запасную емкость, хорошо перемешиваются
и отстаиваются [7- с.69].
Система очистки гальванических стоков работает следующим образом:
промывные и сточные воды гальванического производства подаются в накопительную
емкость Е1. Из емкости Е1 стоки насосом Н1 подается в реактор Р1. В реактор Р1
для предварительной обработки сточных вод дозаторами НД2 и НД3 дозируются
реагенты: раствор щелочи и флокулянта. Из реактора Р1 стоки поступают в
отстойник. После осаждения, осветленная вода сбрасывается в канализацию, а
осадок в фильтр-пресс, который после обезвоживания подается на утилизацию. [10
- c.15].
Схема существующей станции очистки приведена на Листе № 1.
Недостаток системы очистки в том, что кислые и щелочные сточные воды
смешивают друг с другом без учета их рН, что приводит к тому, что рН смешанных
сточных вод может изменяться от кислой до основной.
Растворимые неорганические загрязнения, представляющие собой электролиты,
удаляют из сточных вод гальванического производства переводом ионов тяжелых
металлов в малорастворимые соединения, используя для этого реагентный метод. Реагентная
обработка, как самый распространенный способ очистки стоков, предусматривающий
последующий слив очищенной воды в канализацию, часто не позволяет очистить воду
до требуемых показателей по тяжелым металлам.
.2 Создание оборотного водоснабжения на станции очистки
Гальваническое производство является одним из наиболее водоемких,
промывные воды здесь составляют 50% от общего количества стоков, образующихся
на предприятиях металлообработки.
Последние годы проблема создания водооборота на предприятиях Российской
Федерации стоит особенно остро. Повышение цен на водопотребление и
водоотведение заставляет предприятия лихорадочно искать способы обеспечения
рентабельности производств. При этом в различных технологических циклах
требования к качеству оборотной воды различны. Соответственно и рынок
производителей и поставщиков систем оборотного водоснабжения для получения воды
высокого качества развивается довольно стремительно.
Цель всех работ по созданию эффективных систем очистки сточных вод
гальванопроизводств сводится к решению следующих задач:
обеспечение соответствующего качества очищенных стоков;
снижение водопотребления на операциях промывки и соответственно сбросов в
канализацию за счет создания замкнутого водооборота [11 - с.109].
При необходимости создания замкнутого водооборота уместно использование
комплексной мембранной технологии, сочетающей традиционные методы очистки и
метод обратноосмотического обессоливания, применение которой позволяет доводить
содержание примесей в очищенной воде до требуемых норм по ГОСТ 9.314-90 «Вода
для гальванического производства и схемы промывок. Общие требования» [36].
Применение ультрафильтрации позволит снизить расход свежей воды и
исключить сброс сточных вод, образующихся при промывке изделий. В этом процессе
осуществлен замкнутый цикл водооборота, при котором очищенную воду повторно
используют для промывки. За счет этого достигается высокая рентабельность
процесса.
Технология очистки гальванических сточных вод с применением
комбинирования электрофлотации, микрофильтрации (ультрафильтрации) и обратного
осмоса представлена на рисунке 13.

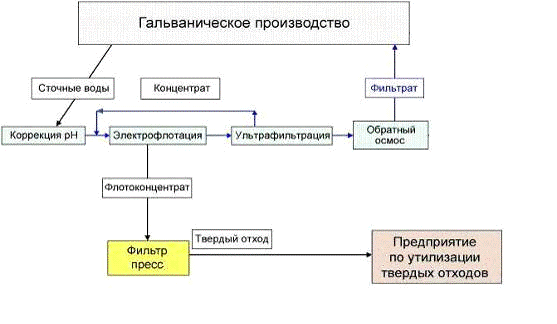

Рисунок 13 - Оборотное водоснабжение гальванического производства
На первом этапе производится извлечение дисперсных веществ в
электрофлотаторе, на втором этапе производится микро- ультрафильтрационная
очистка воды перед подачей на установку обратного осмоса, на третьем этапе
производится обессоливание воды. Оборотное водоснабжение осуществляется
благодаря удалению из воды тяжелых металлов, органических соединений и
растворимых солей, что позволяет получить очищенную воду очень высокого
качества, которую можно использовать по замкнутому циклу.

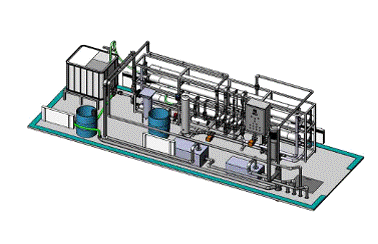

Схема предлагаемой станции очистки приведена на листе № 2.
Предлагаемые технические решения характеризуются:
высоким качеством очищенной - оборотной воды (в соответствии с ГОСТ 9.314);
возможностью регулирования качества чистки воды (после микро-,
ультрафильтрации и/или после обратного осмоса);
сокращением водопотребления на 90-95 %,
отсутствием жидких отходов и платы за превышения ПДК сброса в водные
объекты;
низкими эксплуатационными затратами (срок службы нерастворимых электродов
электрофлотатора - до 10 лет, срок службы мембран - до 5 лет);
возможностью повышения мощности очистных сооружений за счет модульности
исполнения;
малыми занимаемыми площадями (10-12 м2 площади/1 м3 очищаемой
воды в час при двухъярусном размещении оборудования) [19 - c.12].
Данное техническое решение позволяет получить два различных типа воды для
повторного использования на операция промывки и приготовления растворов
электролитов (Вода категории 2 и 3 по ГОСТ 9.314). Использование воды
различного качества позволяет снизить эксплуатационные затраты без ухудшения
качества нанесения покрытий.
Данная система очистки сточных вод является классической для очистных
сооружений гальванических производств и производств печатных плат. Она включает
в себя несколько стадий обработки промывных вод и отработанных
концентрированных растворов электролитов. Рассмотрим стадии очистки сточной
воды более подробно:
усреднение промывных вод в накопительных емкостях и пропорциональное
дозирование отработанных концентрированных растворов для отсутствия залпового
сброса и обработка флокулянтом (Суперфлок А-100) в реакторе для более
эффективной очистки сточных вод;
высокоэффективная очистка сточной воды от тяжелых металлов, предварительно
переведенных в фазу гидроксидов в электрофлотаторе с получением пенного
продукта относительно низкой влажности» 96%;
безвоживание пенного продукта флотации (шлама) на рамном фильтр прессе
до» 70%. Обезвоженный шлам может использовать в качестве вторсырья в
строительном производстве;
тонкая фильтрация воды на мембранном фильтре 5-20 мкм для очистки от
остаточных взвешенных веществ;

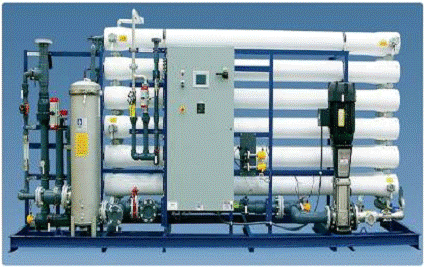

глубокая очистка воды от тяжелых металлов в растворенном (ионном)
состоянии обратноосмотиечкой установке.
Система работает следующим образом: промывные и сточные воды
гальванического производства подаются в накопительную емкость. Из емкости стоки
насосом подается в реактор. В реактор для предварительной обработки сточных вод
дозаторами дозируются реагенты: раствор щелочи и флокулянта. Из реактора стоки
поступают на электрофлотатор, в котором по представленному ниже механизму
осуществляется извлечение гидроксидов тяжелых металлов, нефтепродуктов и СПАВ.
Из накопительной емкости в другую емкость дозатором дозируются отработанные технологические
растворы. Из электрофлотатора очищенная вода поступает в сборную емкость.
Осветленная вода из сборной емкости подается насосом на мембранный фильтр, и
далее на обратноосмтическую установку в которых происходит извлечение следовых
концентраций ионов тяжелых металлов до региональных требований ПДК по сбросам.
После очистки вода возвращается в технологический цикл на повторное
использование для технических нужд предприятия (в соответствии с ГОСТ 9.314-90
вода 2-й категории). Шлам подается для обезвоживания на фильтр-пресс.
Обезвоженный шлам влажностью не более 70% утилизируется [14 - с.138].
Подробно рассмотрено оборудование для очистки промышленных сточных вод на
базе электрофлотаторов, ультрафильтрации и мембранных технологий обратного
осмоса.
.3 Выбор оборудования и технологической схемы очистки сточных вод
.3.1 Электрохимический аппарат
Одним из основных технических узлов системы оборотного водоснабжения
является электрофлотационный модуль, состоящий из электрофлотатора, блока
нерастворимых электродов, пеносборного устройства и энергосберегающего
источника питания.
Работа электрофлотатора основана на процессах выделения электролитических
газов при электролизе воды и флотационном эффекте. Модуль может работать как в
непрерывном, так и в периодическом режиме. В процессе электрофлотации
происходит извлечение из сточных вод комплекса загрязняющих веществ:
гидроксидов и фосфатов тяжелых металлов на 95-99 %, взвешенных веществ на 95-99
%, нефтепродуктов на 70-90 %, поверхностно-активных веществ на 50-70 %, в
присутствии различных анионов.
Электрофлотационное оборудование является достаточно компактным,
высокопроизводительным, значительно упрощает технологические схемы очистки
воды, процессы управления и эксплуатации сравнительно просто автоматизируются.
Весьма позитивным является тот факт, что при электрохимической очистке сточных
вод, как правило, не увеличивается анионный (солевой) состав предварительно
очищенной воды. При этом значительно снижается количество и влажность
образующегося осадка, который легко обезвоживается на недорогих рамных
фильтр-прессах отечественного производства.
Кроме того, очистка сточных вод методом электрофлотации одновременно
сопровождается такими процессами, как снижение концентрации бактерий и
микроорганизмов, мутности и химического потребления кислорода ХПК. Благодаря
этим особенностям процесса снижается нагрузка на установку микро-,
ультрафильтрации, что продлевает периоды времени между ее регенерациями и срок
службы мембранных элементов. В электрофлотационных установках для проведения
процесса флотации используют газообразные продукты - водород и кислород,
выделяющиеся на электродах при электролизе обрабатываемой воды. На катоде
происходит разряд молекул воды с образованием водорода:
Н2О + 2е → Н2 + 2НО-
На аноде процесс окисления сопровождается выделением кислорода:
Н2О → О2 + 4Н++ 4е
В этом процессе очистка сточных вод от взвешенных частиц проходит при
помощи пузырьков газа, образующихся при электролизе воды. На аноде возникают
пузырьки кислорода, а на катоде - водорода. Поднимаясь в сточной воде, эти
пузырьки флотируют взвешенные частицы. Следовательно, при электрофлотации
извлечение загрязнений происходит в результате прилипания к частицам
подымающихся в воде пузырьков, а также образования на поверхности частичек
пузырьков из пересыщенного раствора.
Величина пузырьков газа зависит от электропроводности сточной воды: чем
меньше электропроводность, тем выше напряженность электрического поля и тем
мельче пузырьки. Размер пузырьков водорода значительно меньше пузырьков
кислорода, выделяющихся на аноде, и меньше, чем при других методах флотации.
Диаметр пузырьков водорода меняется в пределах от 20 до 40 мкм, тогда как
диаметр пузырьков кислорода в двое больше водородных. На размер пузырьков
влияет плотность тока; свойства поверхности электрода, его форма, рН
и температура среды, поверхностное натяжение на границе раздела фаз
электрод-раствор.
Таблица 6 - Технические характеристики электрофлотационного модуля
Параметры
|
Значения
|
Масса, кг
|
|
200
|
Производительность, м3/час
|
|
7
|
Исходная концентрация загрязнений, мг/л
|
не более
|
pH
|
3
|
12
|
тяжелые металлы
|
10
|
100
|
взвешенные вещества
|
30
|
300
|
нефтепродукты
|
50
|
1000
|
Остаточная концентрация загрязнений, мг/л
|
не более
|
pH
|
6,5
|
8,5
|
тяжелые металлы
|
0,1
|
1
|
взвешенные вещества
|
0,3
|
2
|
нефтепродукты
|
0,5
|
50
|
Расход флокулянта (по сухому веществу)
|
5
|
10
|
Потребляемая мощность, кВт*ч/м3
|
0,25
|
0,5
|
Напряжение питания электродов, В
|
24
|
32
|
Срок службы нерастворимых электродов, лет
|
до 10
|
Электрофлотатор работает следующим образом. Очищаемая вода поступает
через патрубки 1 в нижнюю часть камеры флокуляции 2 и проходит между анодом 3 и
катодом 4, на которых образуются пузырьки газа, захватывающие твердые частицы и
флотирующие их на поверхность жидкости.
Пена собирается на поверхности, а жидкость поступает в камеру 5, где
также обрабатывается пузырьками газа в нисходящем потоке и поступает в камеру
6, где она обрабатывается в восходящем потоке. В камере 7 происходит осаждение
тяжелых нефлотируемых частиц, которые собираются в коническом днище 9 и
отводятся через трубу 10 с диафрагмой для обеспечения восхождения потока в
камере 7 с помощью подпора жидкости в трубе 10.
Из камеры 7 жидкость поступает в камеру 8, где обрабатывается пузырьками
газа в нисходящем потоке, проходит между анодом 3 и катодом 4 и уже осветленная
с минимальным содержанием твердых частиц выводится через камеру 8 через
отводную трубу 11.
Образующиеся на поверхности всех камер 2, 5, 7, 8 пена при помощи
устройства 12 сбрасывается в приемник пены 13, откуда через штуцер 14 выводится
из флотатора [18 - c.56]. Сборочный
чертеж электрофлотатора приведен на листах №3,4.
Интенсификация процесса флотации осуществляется путем
дозирования в очищаемую воду рабочего раствора флокулянта. Ввод флокулянта
осуществляется через промежуточные реактор-смеситель, либо непосредственно в
питательный трубопровод электрофлотатора.
Процесс очистки сточных вод полностью автоматизирован.
Системаавтоматизации предусматривает автоматическое измерение, регулированиеи
сигнализацию основных параметров технологического процесса: величинырН, расхода
и уровней жидкости, степени очистки, значений тока и напряжения.
Простота конструкции электрофлотатора и эффективность
его работы обеспечат широкое использование изобретения в практике.
Оптимальными параметрами процесса электрофлотационнойочистки сточных вод
в установке производительностью 5,5-6 м3/ч являются:плотность тока
0,5-1 А/дм2, продолжительность процесса 20-25 мин. Эффекты очистки
составляют: по ПАВ - 98%, по химическому потреблению кислорода- 95%, взвешенным
веществам - 99,9%, по цветным и тяжелым металлам - 96-98%. Расход
электроэнергии составляет 0,2-0,5 кВт•ч/м3.
Таблица 7 - Технические характеристики электрофлотатора
№ п/п
|
Параметры
|
Электрофлотация
|
1
|
Энергозатраты, кВт ч/м3
|
0,1 - 0,5
|
2
|
Степень очистки, %
|
95 - 99,9
|
3
|
Вторичное загрязнения воды
|
Отсутствует
|
4
|
Вторичное загрязнение твердых отходов (ионы тяжелых
металлов)
|
Отсутствует
|
5
|
Режим эксплуатации
|
Непрерывный
|
6
|
Расход материалов и реагентов
|
Ti - анод (5-10 лет)
|
7
|
Производительность, м3/ч
|
от 1 до 50
|
8
|
Осадок гальванического шлама
|
Пенный продукт 94-96% влажности
|
Преимущества использования электрофлотационных аппаратов:
высокая эффективность извлечения дисперсных веществ (гидроксидов и
фосфатов тяжелых металлов и кальция, нефтепродуктов, поверхностно-активных и
взвешенных веществ);
высокая производительность (1 м2 оборудования - 4 м3/ч
очищаемой воды);
отсутствие вторичного загрязнения воды благодаря применению нерастворимых
электродов ОРТА;
низкие затраты электроэнергии от 0,5 до 1 кВт·ч/м3;
простота эксплуатации, автоматический режим работы не требуют ежегодного
ремонта и остановок;
прок эксплуатации до 50 лет
шлам менее влажный (94-96%), в 3-5 раз легче обезвоживается и может быть
использован при изготовлении строительных материалов и / или пигментов для
красителей.
Недостаток:
необходимость замены нерастворимых электродов 1 раз в 5-10 лет, который
требует капиталовложений как для покупки, так и для замены [21 -c.234].
.3.2 Ультрафильтрационный мембранный модуль FM
Микрофильтрация и ультрафильтрация применяются как альтернатива глубинной
фильтрации. Мембраны для микрофильтрации наиболее распространены на рынке и
изготавливаются как правило из полипропилена, акрилонитрила, нейлона,
фторопласта и керамики. Микрофильтрация и ультрафильтрация применяются как
альтернатива глубинной фильтрации с целью снижения мутности, удаления
остаточных взвешенных веществ после электрофлотатора, а также как
предварительный этап очистки для обратного осмоса (нанофильтрации) в системах,
предусматривающих оборотное водоснабжение предприятий.
Фильтрация предназначена для удаления частиц и коллоидных веществ из
сточной воды. Диапазон размеров частиц, удаляемых путем фильтрации через
полупроницаемую мембрану, достаточно широк и составляет обычно 0,0001-10 мкм.
Роль мембраны заключается в том, что она служит избирательным барьером,
пропускающим одни компоненты, находящиеся в воде, и удерживающим другие.
Отделение загрязняющих веществ в случае микрофильтрации и ультрафильтрации
можно объяснить с помощью ситового механизма [35].
Новой конструкцией аппарата с плоскими мембранами, сочетающей
преимущества плоскорамных (возможность переработки сильно загрязненных
растворов и замены единичной бракованной мембраны) и рулонных элементов
(высокая плотность упаковки мембран и легкость их замены) является
диско-трубчатый аппарат ДТ разработки фирмы « Rochem » являются плоскорамные
фильтрационные пакеты FM («подушка»). Он предназначен для микро- и
ультрафильтрации.
Модуль состоит из набора фильтрационных кассет, т.н. «подушек»,
расположенных между двумя полуцилиндрами из пластика. Фильтрационные мембраны
представляют собой плоские четырехугольные мембраны, сваренные по краям. Внутри
мембранной подушки расположены дренажная пластина и дренажная сетка для отвода
фильтрата. Через два отверстия в мембране (фильтрационные каналы) происходит
отвод фильтрата.
Рисунок 14 - Мембранные пакеты
Между фильтрационными мембранами расположены дистанционные прокладки,
которые определяют высоту направляющего канала и могут меняться в зависимости
от качества исходной воды и целей фильтрования. Высота канала может изменяться
от 0,5 до 3 мм . Мембранные подушки при необходимости подлежат замене или
контролю.
Рисунок 15 - Мембранный фильтр
Мембранные подушки, имеют относительно низкую упаковочную плотность,
около 400 м2/м3 . Это объясняется тем, что, кроме
водоподготовки, плоские модули FM широко используются для фильтрации сточных
вод с большим содержанием взвешенных частиц. Фильтрационные модули с высокой
плотностью упаковки мембран - например, рулонные (плотность выше 1000 м2/м3)
для этих целей не подходят. Поэтому при конструировании модуля было найдено
оптимальное решение, а именно - уменьшение плотности упаковки мембранного
пакета за счет увеличения высоты канала для исходной воды.
В таблице 8 приведены основные технические характеристики мембранного
фильтрационного модуля FM.
Таблица 8 - Основные технические характеристики фильтрационного модуля FM
Параметры
|
Единицы
|
Значения
|
Количество мембран в одной кассете
|
штук
|
21- 22
|
Количество кассет в одном модуле
|
штук
|
8 -10
|
Количество труб давления (кожух)
|
штук
|
1
|
Мембранная поверхность одной мембраны
|
м 2
|
0,0324
|
Общая мембранная поверхность модуля
|
м2
|
10,88
|
Эффективная высота направляющего канала
|
мм
|
2,88
|
Скорость потока в модуле
|
м3/ч
|
10
|
Входное давление в модуль
|
бар
|
0,7
|
Выходное давление в модуле
|
бар
|
0,4
|
Давление пермеата
|
бар
|
0
|
Корпус
|
|
Полиэтилен ВД или нержавеющая сталь
|
Мембраны
|
|
Полиакрилнитрил, PVDF, PS и др.
|
Кассеты (полушали)
|
Граница разделения
|
|
10, 20, 30, 50, 100, 150, 200 кД и другие
|
Рисунок 16 - Фильтрационная кассета (около 1 м2 мембран)
модуля ФМ при сборке
Типичный режим работы: фильтрование около 15 минут, сброс концентрата:
около 5 сек.
Содержимое циркуляционного цикла (концентрат) сбрасывается в канализацию:
Входной и циркуляционный насосы работают.
Регулирующий вентиль открыт.
Верхний вентиль промывочной воды открыт.
Вентиль сброса фильтрата закрыт.
Обратная промывка пермеатом около 30 секунд:
Входной и циркуляционный насосы отключены.
Регулирующий вентиль полностью открыт.
Верхний промывочный вентиль открыт.
Нижний промывочный вентиль открыт.
Сброс фильтрата закрыт.
Промывочный насос работает и обратный промывочный вентиль открыт.
Количество промывочной воды на модуль : около 100 литров/30 сек.
Давление для обратной промывки (TMP): 1,0 - 1,5 бар (макс. 2,0 бар)
Общее время цикла около 46 мин.
Дезинфекция со стерилизацией проводится ежемесячно в течение 8 минут:
Проводится в конце обратной промывки пермеатом.
Насос обратной промывки включается на 30 секунд.
Дополнительно производится дозировка активного хлора в промывочную воду
(раствор гипохлорида натрия = NaOCl).
При этом модуль полностью дезинфицируется активным хлором (концентрация
около 10 ppm свободного хлора).
Под действием трансмембранного давления (ТМД) вода проходит вертикально
через мембранный слой, образуя поток фильтрата (пермеата). Взвешенные вещества,
гидроксиды тяжелых металлов и органические молекулы массой более 50 КДа
задерживаются внутри мембраны, образуя поток концентрата. Таким образом,
происходит очистка сточных вод и других загрязненных жидкостей [20 - c.14].
Технологическая схема работы и сборочный чертеж мембранного модуля
приведен на листах № 5,6.
.3.3 Установка обратного осмоса серии ДВС-М
Установка обратного осмоса (нанофильтрации) выполняет в технологическом
цикле замкнутого водооборота две важных задачи:
. Обессоливание предварительно очищенных от тяжелых металлов и
нефтепродуктов сточных вод для возврата воды в гальванический цех на операции
холодной промывки деталей холодной и приготовления растворов электролитов (при
этом состав воды соответствует категории 2 и/или 3 по ГОСТ 9.314);
. Сокращает объем сточных вод, поступающих на последующую утилизацию, в
3,5-4,5 раза за счет мембранного концентрирования, и, следовательно,
значительно снижает капитальные затраты на приобретение вакуумной выпарной
установки или роторного пленочного испарителя и эксплуатационные затраты на
оборотное водоснабжение (электроэнергия, химические реагенты, производственные
площади и прочее).
Обратный осмос - технология, позволяющая получить обессоленную воду.
Процесс обратного осмоса заключается в фильтровании исходной воды через
специальную полупроницаемую мембрану, способную пропускать воду и задерживать
ионы солей. Степень обессоливания может достигать 99,6 %.
Базовая модель обратноосмотической установки серии ДВС-М включает:
насос высокого давления;
защиту насоса по «сухому» ходу;
высокоселективные обратноосмотические мембранные элементы в корпусах из
нержавеющей стали;
водосберегающий контур рециркуляции воды;
блок химической мойки обратноосмотических мембран с набором реагентов;
комплект расходомеров;
систему автоматики;
стационарный цифровой кондуктометр.
Система подключается к линии исходной воды, линии отвода пермеата, линии дренажа.
В комплекте с системой может поставляться внешний блок реагентной промывки,
включающий в себя: промывной бак, промывной насос, приборы контроля, арматуру и
трубопроводы.
Рисунок 17 - Обратноосмотическая установка
Система может работать как полностью в автоматическом, так и в ручном
режимах.
В автоматическом режиме включение и отключение режима фильтрации
контролируется датчиком уровня, установленным в накопительной емкости чистой
воды.
При повышении трансмембранного давления выше максимального значения, а
также при истечении времени предустановленного фильтроцикла системы,
фильтрование прекращается, и система переходит в режим обратной промывки и/или
в режим химически усиленной промывки.
При прохождении определенного числа химически усиленных промывок
проводится тест на целостность волокон в мембранных модулях.
Это необходимое условие в случае работы установки для получения воды
хозяйственно-питьевого назначения; данное условие гарантирует отсутствие микробиологических
загрязнений в очищенной воде.
Таблица 9 - Технические характеристики установки
Производительность
|
10 м3/час
|
Потребляемая мощность
|
3 кВт
|
Вес
|
400 кг
|
Размеры
|
L-длина
|
3900 мм
|
B-ширина
|
700 мм
|
H-высота
|
1000 мм
|
По качеству получаемой воды обратный осмос может быть сравним с ионным
обменом, электродиализом, дистилляцией.
Преимущества обратноосмотических установок:
низкое количество стоков (при пересчете на ПДК);
отсутствие реагентного хозяйства;
возможность использования мембран различной селективности;
низкие эксплуатационные затраты;
компактность;
любой уровень автоматизации;
простота эксплуатации.
Обратноосмотическое фильтрование происходит на молекулярном уровне и
требует повышенного качества исходной воды. Это требование обеспечивается
установкой надежных систем предварительной очистки.
Работа установки очистки промывных вод на базе обратного осмоса
осуществляется в следующей последовательности:
. Предподготовка, включающая следующие процессы: корректировка рН;
электрокоагуляция для перевода металлов в нерастворимую гидроксидную форму,
тонкая очистка от взвешенных и коллоидных веществ с использованием отстойника,
оборудованного тонкослойными модулями и системы фильтров.
Целью предочистки является снижение нагрузки на обратноосмотическую
установку, что позволяет в несколько раз увеличить срок службы мембранных
элементов.
. Глубокая очистка методом обратного осмоса, одновременного удаления
неорганических и органических примесей, что особенно важно в системах
оборотного водоснабжения. Для уменьшения объема утилизируемого концентрата
солей тяжелых металлов используется 2-ступенчатая схема обратноосмотического
обессоливания. В установках обратного осмоса применяются специальные рулонные
композитные мембраны, предназначенные для обработки сильнозагрязненных сред [26
- c.9].
Обратноосмотическое 2-ступенчатое обессоливание позволяет уменьшить объем
концентрата, в котором сосредоточено до 99% солей тяжелых металлов, до 25 раз в
зависимости от исходного солесодержания в сточных водах. Для эффективного
восстановления транспортных характеристик мембран используются специально
подобранные моющие композиции, которые позволяют удалять с поверхности мембран
отложения солей кальция, магния, железа и органических осадков.
Содержание примесей в очищенной воде сравнивалось с требованиями ГОСТ
9.314-90 кат.2 «Вода для гальванического производства и схемы промывок.Общие
требования». Как видно из таблицы, качество воды выше, чем предусмотрено
нормативными документами.
Периодически следует проводить очистку мембранных элементов в установках
оборотного водоснабжения. Универсальным методом очистки мембран является сброс
давления на несколько минут и промывка аппарата сильным потоком воды. В
процессе промывки загрязнения отслаиваются от мембраны и вымываются из обратноосмотической
установки. Значительный эффект оказывает промывка мембранных модулей слабым
раствором соляной кислоты (рН = 3) с последующей окончательной промывкой
потоком воды под давлением [24 - c.32].
Отличительные особенности и достоинства обратноосмотических установок
водоподготовки серии ДВС-М:
высокий уровень автоматики и надежности;
низкие эксплуатационные расходы;
простота в обслуживании;
компактность;
доступность, безопасность;
отсутствие реагентного хозяйства;
использование высококачественных комплектующих ведущих мировых
производителей.
Оборотное водоснабжение с предварительным обессоливанием воды на
установке обратного осмоса по сравнению с выпариванием сточных вод имеет важные
преимущества: сниженные примерно в 2 раза затраты электроэнергии, работа
установок при нормальной температуре; отсутствие «теплового загрязнения»
окружающей среды; относительно простое достижение требуемого качества воды;
низкие капитальные затраты на установки невысокой производительности,
отсутствие ограничений для размещения оборудования [28].
Сборочный чертеж установки обратного осмоса приведен на листах № 7,8.
.3 Характеристика результатов очистки станции очистки
В ходе работы был рассмотрен вариант реконструкции станции очистки
гальванических стоков путем добавления узла доочистки установками, в результате
чего планируется организовать систему оборотного водоснабжения на ООО «УК
Татпроф». Введение замкнутого водооборота позволило резко сократить объем
потребляемой воды.
Результат работы очистных сооружений сточных вод гальванических
производств приведен в таблице 10.
Таблица 10 - Результат очистки станции
Показатель
|
Концентрация, мг/л
|
|
Сточные воды
|
После ЭФ
|
После УФ
|
После ОО
|
ПДК
|
2 кат. 3 Гост 9.314
|
Медь
|
5-30
|
0,3-0,8
|
0,1
|
<0,01
|
0,5
|
0,3
|
Никель
|
5-30
|
0,2-0,7
|
<0,04
|
<0,01
|
0,5
|
0,1
|
Цинк
|
5-30
|
0,3-0,7
|
<0,04
|
<0,01
|
2
|
1,5
|
Железо
|
5-30
|
0,1
|
0,01
|
<0,01
|
3
|
0,1
|
Алюминий
|
5-30
|
0,2
|
<0,04
|
<0,01
|
1
|
(0,5)
|
Сульфаты
|
1000-1500
|
1000-1500
|
1000-1500
|
<30
|
500
|
50
|
Хлориды
|
100-200
|
100-200
|
100-200
|
<4
|
350
|
35
|
ПАВ
|
1-5
|
0,5-2,5
|
0,1-1
|
<0,01
|
2,5
|
1,0
|
Нефтепродукты
|
5-30
|
0,5-1
|
<0,05
|
<0,01
|
4
|
0,3
|
Эта система очистки сточных вод является более высокотехнологичной
благодаря применению технологии ультрафильтрации на половолоконных мембранах.
Ее главными отличиями от классической схемы являются:
более высокая степень надежности и автоматизации процесса водоочистки;
более высокие капитальные затраты на приобретение оборудования, но
существенно более низкие эксплуатационные затраты благодаря отсутствию
необходимости ежегодной замены ионообменных смол, закупки реагентов для их
регенерации, длительный (до 10 лет для керамических мембран и до 5 лет для
полых волокон) срок службы мембранных элементов в установке ультрафильтрации,
что впоследствии приведет к значительной экономии финансовых средств
предприятия;
отсутствие возможности проскока остаточных концентраций тяжелых металлов
при несвоевременной регенерации ионообменного оборудования, а также потребности
в самих реагентах для регенерации и кондиционирования ионообменных смол, и,
следовательно, значительное снижение анионного состава очищенных сточных вод.
Использование комбинации электрофлотации, ультрафильтрации и
низконапорного обратного осмоса позволяет значительно сократить как
водопотребление и водоотведение, так и затраты на эксплуатации очистных сооружений
промышленного предприятия. При этом существенно повышается рентабельность
гальванического производства [32].
Разработанная технология очистки сточных вод с применением комбинирования
электрофлотации, ультрафильтрации и низконапорного обратного осмоса, рекомендуется
к внедрению на модернизируемых и вновь строящихся очистных сооружениях
гальванического производства в регионах с жесткими требованиями ПДК.
Основные характеристики технологии:
очень высокая эффективность очистки воды;
низкие эксплуатационные затраты;
возможность регулирования качества очистки воды (после микро-
ультрафильтрации и/или после обратного осмоса);
возможность увеличения производительности очистных сооружений благодаря
модульности исполнения;
компактное оборудование (низкая высота и/или занимая технологическими
установками площадь);
сокращение водопотребления на 90-95% и отсутствие сброса жидких отходов
(оборотное водоснабжение).
Реализация мероприятий на всех уровнях разработки и внедрения систем
замкнутого водооборота определяет перспективы создания экологически безопасного
гальванического производства, что позволяет:
достичь стабильности очистки за счет гибкости и высокой приспособляемости
мембранной технологии к изменению качественного и количественного состава
сточных вод;
обеспечить замкнутый водооборот на предприятии с возвратом воды в
производство не менее 95%;
получать очищенную промывную воду, соответствующую требованиям ГОСТ
9.314-90 кат.2 «Вода для гальванического производства и схемы промывок. Общие
требования»;
исключить слив сточных вод в канализацию, на рельеф местности, в водоемы
рыбохозяйственного назначения, тем самым, повысив экологическую безопасность
производства [31].
Схема оборотного водоснабжения представлена на листе №2.
4.5 Технико-экономический расчет
С целью определения экономической эффективности мероприятия по внедрению
оборотного водоснабжения в работе произведены следующие расчеты.
Объем сточных вод, поступающих на очистку на станцию нейтрализации
площадки 90 м3/сут. Количество рабочих дней в году - 365 дней.
Работа осуществляется в две смены.
) Расчет капитальных вложений. Цена оборудования, входящего в систему,
находится по формуле:
(1)
где
- цена оборудования, руб.;
-
стоимость материала, руб.;
-
стоимость строительно-монтажных работ, руб.;
-
стоимость конструктивных особенностей, руб.
1.1) Расчет стоимости электрохимического аппарата
См = 409 000 руб.
Стоимость строительно-монтажных работ установлено фирмой:
Ср = 20 000 руб.
Сд = 5 000 руб.
Ц1= 409 000 + 20 000 + 5 000 = 434 000 руб.
1.2) Расчет стоимости ультрафильтрационной установки
См = 275 000 руб.
Стоимость строительно-монтажных работ установлено фирмой:
Ср = 25 000 руб.
Сд = 10 000 руб.
Ц2= 275 000 + 25 000 + 10 000 = 310 000 руб.
1.3) Расчет стоимости обратноосмотической установки
См = 513 000 руб.
Стоимость строительно-монтажных работ установлено фирмой:
Ср = 25 000 руб.
Сд = 10 000 руб.
Ц2= 513 000 + 25 000 + 10 000 = 548 000 руб.
Общие капитальные вложения составляют
Таблица 11 - Капитальные вложения в ОПФ (К)
N п/п
|
Группа ОПФ
|
Количесвто, шт
|
Сумма, руб.
|
1
|
Электрофлотационный аппарат
|
1
|
409 000
|
2
|
Ультрафильтрационная установка
|
1
|
275 000
|
3
|
Обратноосмотическая установка
|
1
|
513 000
|
Вспомогалельные оборудования
|
4
|
Насос
|
4
|
15 000
|
5
|
Баки- накопители
|
3
|
25 000
|
Всего
|
1 332 000
|
) Расчет эффективного фонда работы установки:
Тэф=Т н +Т рем.э (2)
где Тэф - эффективный фонд времени работы оборудования, час;
Т н -
номинальный фонд времени работы оборудования, час.
Календарный фонд времени составляет 365 дней:
Ткал=365 дней*24 часа=8760 часов (3)
Номинальный фонд времени (станция будет работать периодически, т.е. 1
смена в сутки ( 8 ч.):
Т н= Ткал=365*8=2920 часов (4)
При этом необходимо учесть время на возможный ремонт оборудования.
Проверка осуществляется еженедельно, т.е. 52 раза в год или 52 часа:
Тэф=2920-52=2868 часа (5)
Производственная мощность узла очистки рассчитывается по
формуле:
ПМ=q* Тэф (6)
где q - пропускная способность установки,
м3/час;
q= Vст.вод/Тэф*1,11 (7)
q=32850/2868*1,11=12,7
м3/час
ПМ=12,7*2868=36423,6 м3/год
Для определения степени загрузки установки определим коэффициент
использования:
Кисп= Vст.вод/ ПМ (8)
Кисп=32850/36423,6=0,9
Судя по результату, станция очистки справится с объемом сточных вод.
) Затраты на содержание и эксплуатацию оборудования
Рассчитаем амортизацию оборудования.
Отчисление в амортизационный фонд рассчитывается по формуле:
А= (Сп * На)/ 100% (9)
где Аг - амортизационный фонд;
Сп - стоимость оборудования, руб.;
На - норма амортизации, %;
На= 100% / сэ (10)
сэ - срок эксплуатации оборудования, лет.
.1) Амортизация электрофлотационной установки:
На = 100% / 50 = 2 %
Аг = (409 000*2)/100 = 8180 руб.
.2) Амортизация ультрафильтрационной установки:
На = 100% / 15 = 6,6 %
Аг = (275 000*6,6)/100 = 18 150 руб.
.3) Амортизация обратноосмотической установки:
На = 100% / 15 = 6,6 %
Аг = (513 000*6,6)/100 = 33 858 руб.
.4) Амортизация вспомогательных оборудований:
На = 100% / 20 = 5 %
Аг = (135 000*5)/100 = 6 750 руб.
Таблица 12 - Затраты на содержание и эксплуатацию
оборудования
Наименование статьи
|
Сумма, руб.
|
1)Амортизация оборудования:
|
Электрофлотационной установки
|
9 800
|
Обратноосмотическая установка
|
33 858
|
Ультрафильтрационная установка
|
18 150
|
Вспомогательные оборудования
|
6 750
|
3) Текущий ремонт оборудования (3,5% от стоимости
оборудования)
|
41 895
|
Итого
|
110 453
|
Ц = 1 332 000+ 110 453= 1 442 453 руб.
4) Затраты на электроэнергию:
Зэл= Нэл*Цэл* Тэф (11)
где Нэл - норма расходы электроэнергии, кВт*час;
Цэл - цена электроэнергии ( заводские данные - 74,37
коп./кВт*час);
Тэф - количество рабочих часов.
4.1) Электрофлотационный аппарат расходует 1 кВт*ч за один
кубический метр очищенной воды.
Зэл=10*0,74*2868=21 223,2 руб.
4.2) Ультрафильтрационная установка 1,5 кВт*ч за один
кубический метр очищенной воды.
Зэл=15*0,74*2868= 31 834,8 руб.
4.3) Обратноосмотическая установка 2 кВт*ч за один кубический
метр очищенной воды.
Зэл=20*0,74*2868= 39 752,8 руб.
S Зэл= 21 223,2 + 31 834,8 +39 752,8 = 92 810,6 руб.
Определяем суммарные затраты на эксплуатацию оборудования, с учетом
амортизации капитальных вложений:
Таблица 13 - Затраты на очистку сточной воды
Показатели
|
Сумма, руб.
|
Капитальные вложения в ОПФ (К)
|
1 332 000
|
Суммарная аммортизация
|
106 512,05
|
Затраты на электроэнергию
|
92 810,6
|
Итого
|
1 531 322,05
|
Расчет ущерба. Под экономическим ущербом понимается сумма затрат на
предупреждение вредного воздействия загрязненной среды на реципиентов.
Плата за сверхлимитный сброс загрязняющих веществ определяется путем
умножения соответствующих ставок платы за загрязнение в пределах установленных
лимитов на величину превышения фактической массы сбросов над установленными
лимитами, суммирования полученных произведений по видам загрязняющих веществ и
умножения этих сумм на пятикратный повышающий коэффициент:
Плi=5*Hi*Мi*Kэкол*Кинд (12)
где i- вид загрязняющего вещества;-
норматив платы в пределах установленных лимитов, руб./тонна;
Мi - ПДК для городского коллектора;
Kэкол - коэффициент для экологической
ситуации для воды (1,35);
Кинд - коэффициент индексации, учитывающий уровень инфляции с
момента установления ставок платы за сбросы(1,79).
1) Пл взвв-ва.
=5*1830*(5,56698-4,327878)*1,35*1,79=27397,75 руб.;
2) Пл нитриты =5*17220*(0,0062673-0,0053874)*1,35*1,79=
183,07 руб.;
) Пл нитраты =5*34,5*(4,525416-0,0610572)*1,35*1,79=
1860,95 руб.;
) Пл цинк =5*137740*(0,00377118-0,0017958)*1,35*1,79=
3281,51 руб.;
) Пл алюминий =5*34435*(0,4148298-0,0197538)*1,35*1,79=
164375,67 руб.;
) Пл железо общ.
=5*68875*(0,106850-0,0197538)*1,35*1,79= 72479,90 руб.;
Экономическая оценка ущерба от сброса сточных вод в городской коллектор
составила:
å Пл=269 578,85 руб.
Эффективность очистки действующей станции - 70%.
7) Расчет прибыли.
Организуя систему оборотного водоснабжения автоматически
сократится плата за сдачу сточных вод на 90-95 %, что ранее составляло
(ставка платы ЗАО «Челныводоканал» на водоотведение 9,7 руб/м3):
Пс.в.=31 500*9,7=305 550 руб.
Учитывая тот факт, что гальванический шлам, образующийся при очистке
сточных вод электрофлотатором, обезвоживается в 1,5 раза легче, расходы на
плату за негативное воздействие и утилизацию уменьшаться вдвое. На ООО «УК
Татпроф» ежегодное образование гальванического шлама составляет 64 тонн,
предприятии сдает шлам сторонней организации по сумме 3 500 рублей за тонну.
Рассчитаем экономическую выгоду от сокращения объемов образования
гальваношлама. Плата за превышение тоже не будет.
Плата за сдачу сторонней организации составляет:
Плi=64*3
500=224 000 рублей.
Плата за сдачу после сокращения объема в 1,5 раза составит:
П= 42*3 500=147 000 рублей.
Э= 224 000 - 147 000 = 77 000 рублей
Полная прибыль составит:
Эп =269 578,85 + 305 550 +77 000 = 652 128,85 рублей.
5) Расчет экономической эффективности от внедрения установки
Окупаемость оборудования:
Ооб= Цобщ / Эп (19)
Ооб=1 531 322,05/652 128,85 =2,3 года.
5. Охрана труда и безопасность жизнедеятельности на предприятии
.1 Требования техники безопасности при работе на гальваническом
производстве
Все работающие в гальваническом цехе должны соблюдать следующие правила
безопасности:
выполнять только порученную работу; работать на исправном оборудовании,
пользуясь исправными инструментами и приспособлениями;
использовать инструмент только по его прямому назначению;
обо всех неисправностях и возникшей во время работы опасности для
окружающих (отсутствие ограждений, неизолированные электропровода и токоведущие
части оборудования, инструментов и т. д.) немедленно сообщать мастеру;
не поднимать тяжести сверх допустимой нормы (20 кг для женщин и 50 кг для
мужчин);
в рабочем помещении не хранить личные вещи, не принимать пищу и воду, не
курить.
Перед началом работы следует:
надевать рабочую одежду (халат, фартук, нарукавники, резиновые сапоги и
перчатки, защитные очки) в зависимости от характера выполняемой работы;
внимательно осмотреть рабочее место и привести его в порядок: убрать все
лишние предметы; разложить инструменты, приспособления, необходимые для работы
материалы и детали в удобном и безопасном порядке, придерживаясь принципа: то,
что берется левой рукой, должно находиться слева, а то, что правой справа;
подготовить индивидуальные средства защиты и проверить их исправность;
проверить, чтобы пол возле рабочего места был чистым, сухим, не
загроможденным, а подвижная решетка - исправной;
включить вентиляцию.
Во время работы необходимо:
содержать рабочее место в чистоте и порядке; своевременно очищать его от
пролитого электролита и других загрязнений; не загромождать проходы и проезды,
аккуратно складывать материалы и изделия, чтобы они не разваливались;
следить за исправностью оборудования, не допускать утечки электролитов;
заполнять ванны электролитами только при включенной приточно-вытяжной
вентиляции под наблюдением мастера;
при составлении электролита кислоту добавлять к холодной воде и ни в коем
случае не наоборот, так как это может привести к выбросу кислоты из сосуда;
кислоту лить в воду тонкой струей, все время тщательно перемешивая раствор
(добавлять кислоту к нагретой воде не допускается);
при приготовлении смесей кислот последней следует наливать серную
кислоту;
пролитые кислоты и щелочи должны быть немедленно нейтрализованы и убраны:
концентрированные кислоты обильно разбавляют водой, засыпают мелом до полной
нейтрализации, затем полученную соль сметают и убирают;
переносить бутыли с кислотами разрешается только в исключительных случаях
и на близкие расстояния, при этом бутыли переносят два человека на специальных
носилках, переносить бутыль с кислотой на спине, плечах или прижатой к груди
запрещается;
попавшие на открытые части тела брызги кислого электролита нужно смыть
обильной струей воды, а затем 2 %-ным раствором соды и снова водой, брызги
хромового электролита - 5%-ным раствором гипосульфата, а электролита для
оксидирования - водой; во всех случаях при попадании на тело кислоты или щелочи
необходимо немедленно обработать пораженный участок водой (в течение 10 мин);
для промывки глаз должны использоваться фонтанчики, установленные на рабочих
местах;
необходимо помнить, что всякое предварительное протирание облитых
кислотой или щелочью участков кожи только усугубляет ожог;
во избежание падения деталей в ванну с электролитом осмотр, чистка и
закрепление их в приспособлении над поверхностью ванны запрещается;
при извлечении деталей из ванны необходимо сделать выдержку для стекания
электролита в ванну;
штанги, подвески и аноды нужно чистить только мокрым способом, так как
пыль цветных металлов ядовита и вдыхание ее может вызвать отравление;
для извлечения деталей из ванны следует пользоваться специальными
приспособлениями или инструментами магнитами, щипцами, совками;
кислоты и щелочи, хранящиеся в бутылях, бидонах, канистрах или бочках на
складах, цеховых или заводских площадках, должны иметь бирки или этикетки с
четким обозначением наименования продукта; если надпись стерлась или бирки и
этикетки отсутствуют, то их нужно восстановить, для этого отбирают пробы и
проводят анализ продуктов в химических лабораториях; случайные повреждения кожи
рук необходимо немедленно защитить водонепроницаемым бинтом или обратиться в
медпункт;
- спецодежду, загрязненную кислотами, щелочами и другими химическими
веществами, следует немедленно снять и сдать в стирку.
После окончания работы нужно:
обесточить ванны, перекрыть воду и пар;
убрать рабочее место, почистить шланги, вынуть из ванны аноды и промыть
трапы и пол;
убрать детали, приспособления и инструменты в отведенные места;
снять спецодежду и защитные средства, почистить и сложить их;
вымыть руки и лицо теплой водой с мылом или принять душ [16 - c.47].
5.2 Общие требования безопасности на станции очистки
Опасными моментами при работе на установке по очистке сточных вод методом
электрофлотации являются:
возможность отравления парами кислот, щелочей;
возможность ожогов кислотой, щёлочью;
возможность поражения электрическим током.
К работе аппаратчика по очистке сточных вод допускаются лица, не моложе
18 лет, прошедшие предварительный медосмотр, курс обучения безопасным методам
работы и сдавшие экзамены квалификационной комиссии на допуск к самостоятельной
работе.
При допуске к самостоятельной работе аппаратчики должны пройти вводный
инструктаж на рабочем месте и должны пройти теоретическое и производственное
обучение в объёме, соответствующем программе подготовки и всех действующих
инструкций.
Требования безопасности во время работы:
применение указанных реагентов и наличие ядовитых веществ в стоках
требует от работающих строгого соблюдения правил охраны труда и мер личной
гигиены;
лица не выполняющие требований настоящей инструкции привлекаются к
ответственности согласно правилам внутреннего трудового распорядка предприятия;
строго выполнять инструкцию по ведению технологического процесса,
должностные инструкции, требования по охране труда и промсанитарии;
соблюдать чистоту рабочего места, не допускать разлива кислот, щелочей и
других реагентов. Не загромождать проходы и проезды;
при работе с серной кислотой необходимо наливать кислоту в воду, а не
наоборот, пользоваться защитными очками, резиновыми перчатками, сапогами,
фартуком;
приготовление растворов для нейтрализации и обезвреживания производить
только под руководством старшего смены, инженера химика;
при остановке вентиляции немедленно прекратить дозировку обезвреженных
растворов и их приготовление, выйти из помещения, плотно закрыть двери, ведущие
в другие помещения;
работы по ликвидации загазованности и загрязнения помещений вредными
продуктами производить только в фильтрующем противогазном респираторе РПГ-67В.
Требования безопасности в аварийных ситуациях:
в случае разлива щелочей и кислот на пол немедленно произвести
нейтрализацию их, а затем смыть струёй воды;
при попадании щёлочи на кожу немедленно смыть её водой, а затем 2%
раствором уксусной кислоты, водой смыть в течение 20-30 мин. Если щёлочь
попадёт на глаза, то глаза необходимо быстро промыть водой, а затем 2%
раствором борной кислоты. После произведения операций, надо обратиться в
медпункт;
при попадании кислоты на кожу немедленно смыть её водой, а затем промыть
2% раствором соды. При попадании кислоты в глаза, промыть их водой, после чего
немедленно обратиться в медпункт;
при отравлении химическими парами пострадавшего вынести на воздух,
вызвать врача. До прихода врача организовать подачу кислорода для дыхания. Дать
пострадавшему большое количество молока;
при возникновении загорания, первый заметивший пожар, должен вызвать
команду по телефону 01. До прибытия пожарной команды принять меры по ликвидации
пожара первичными средствами для тушения пожара, находящимися на станции [3 - 2c.].
Выводы
. Основной деятельностью ООО «УК Татпроф» является изготовление
алюминиевого профиля и производство строительных конструкций и изделий из
алюминия, общая производительность которых составляет 5000 тонн в месяц.
. Наиболее опасным источником негативного воздействия на окружающую среду
оказывает участок обработки поверхности алюминия в цехе полимерно-порошкового
покрытия, в результате деятельности которого образуются сточные воды с высоким
содержанием тяжелых металлов (алюминия, цинка, железа общего) и взвешенных
веществ. В цехе порошково-полимерного покрытия образуются сточные воды в объеме
89,9 м3/сутки. На предприятии действует станция очистки сточных вод
перед предварительным сбросом в бытовую канализацию, основанный на химической
обработке сточных вод методом коагуляции.
3. Эффективность данной станции очистки низка, поэтому
для решения предлагается создание оборотного водоснабжения. Предложенное в
настоящей статье техническое решение позволяет возвратить воду, поступившую на
промывку деталей в гальваническом производстве, по основному технологическому
назначению, после проведения очистки и тем самым организовать бессточный цикл.
4. Эффективная система очистки сточных вод с организацией блока
оборотного водоснабжения позволит сократить внешнее водопотребления
гальванического производства на 92-98 %, а также отказаться от потребления
питьевой воды на технические цели, что особенно важно в больших города [34].
. Применение данной технологической схемы позволяет:
- предотвратить годовой ущерб, наносимый сбросом сточных вод в размере
269 578,85 руб.
предотвратить загрязнение почв, так как по предлагаемой схеме шламы не
образуются и, соответственно, исключить платежи за утилизацию гальвношламов в
размере 77 000 руб.;
вернуть воду в водооборот предприятия в количестве 31 тыс. м3,
резко сократив при этом использование воды питьевого назначения для технологических
целей.
Заключение
Применительно к заводу ООО «УК Татпроф» устранение недостатков
рассмотренного выше реагентного метода возможно при использовании
электрофлотации, ультрафильтрации и обратноосмотической установки. В результате
достигается необходимая степень очистки промышленных стоков, достаточная для
возврата очищенной воды в водооборот предприятия.
Сточные воды, прошедшие очистку, соответствуют ГОСТ 9.314-90 «Вода для
гальванического производства и гальванических промывок» II категории.
Проектируемая схема очистки сточных вод достаточно компактна. Все
оборудование можно будет разместить на свободных площадях станции
нейтрализации, а также использовать оборудование, обслуживающее базовую схему
[37 - c.49].
Таким образом, просчитав и проанализировав предлагаемую технологическую
схему для очистки сточных вод от ионов тяжелых металлов, и принимая во внимание
полученные в результате расчета технико-экономические показатели, можно
порекомендовать установку к внедрению в производство, как достаточно
рентабельную.
Разработанная технология оборотного водоснабжения промышленных
предприятий соответствуют международным стандартам управления качества серии ISO 00 и их дополнениям ISO 14 000, российским нормативным
документам СНиП 2.04.02-84«Водоснабжение. Наружные сети и сооружения»; СНиП
2.04.03-85 «Канализация. Наружные сети и сооружения»; а также отраслевым
стандартам. Разработка программных комплексов, программных средств обработки и
анализа данных по мониторингу объема и состава сточных вод промышленного
предприятия полностью соответствует требованиям Единой системы программной
документации(ЕСПД) [11].
Теоретические решения, представленном дипломном проекте подтверждены
внедрением и эффективной работой комплексных установок очистки сточных вод
гальванических производств более чем на 20 предприятиях, среди которых стоит
выделить следующие: очистные сооружения на базе обратного осмоса для
гальванического производства, общая производительность - 35 м3/ч, Заказчик -
ОАО «Пермский моторный завод», г. Пермь; установка очистки засоленных вод с
использованием обратного осмоса, производительность - 70 м3/ч, Заказчик - РУП
«БМЗ», г. Жлобин (р. Белоруссия); установка очистки сточных вод,
производительность - 24 м3/ч, Заказчик - ООО «Северстальавто-ЕЛАБУГА», г. Елабуга.
Список использованных источников и литературы
1. СанПиН 2.1.5.980-00. Водоотведение
населенных мест, санитарная охрана водных объектов. Гигиенические требования к
охране поверхностных вод. Санитарно-эпидемиологические правила и нормативы.
Ввел. 2001-01-01. М: Федеральный центр Госсанэпиднадзора Минздрава России,
2000.
2. СанПиН 2.1.4.1074-01. Питьевая вода. Гигиенические
требования к качеству воды централизованных систем питьевого водоснабжения.
Контроль качества. Санитарно-эпидемиологические правила и нормативы. Введ.
2002-01-01. М.: Федеральный центр Госсанэпиднадзора Минздрава России, 2002.
3. Вводный инструктаж по безопасности труда, 2006 г. - 3 с.
. Заключение Управления по технологическому и экологическому
надзору Ростехнадзора по РТ по результатам рассмотрения материалов по
установлению нормативов ПДВ ЗВ в атмосферный воздух № ПДВ 114.06.60 от
11.05.2006 г. - 27 с.
. Проект на осуществление хозяйственной и иной деятельности
ООО «УК Татпроф» - г.Набережные Челны, 2005 г. - 37 с.
. Проект нормативов предельно-допустимых выбросов
загрязняющих веществ в атмосферный воздух ООО «УК Татпроф» разработан ООО
«ЭкоТехСервис» - г.Набережные Челны, 2006г. - 15 с.
. Проект обоснования размеров СЗЗ ООО «УК Татпроф» -
г.Набережные Челны, 2003г.- 10 с.
. Проект нормативов предельно-допустимых сбросов (ПДС)
загрязняющих веществ в водные объекты ООО «УК Татпроф» - Набережные Челны, 2010
- 100с.
9. Проект экологического обоснования деятельности по
обращению с опасными отходами ООО «УК Татпроф» - Набережные Челны, 2011 - 58 с.
10. Бучило Э. Очистка сточных вод травильных и гальванических
отделений. М.: Энергия, 2003, 176с.
11. Бейгельдруд Г.М. Оборотный
бессточный цикл гальванического производства / Г.М.Бейгельдруд. - Метроном,
2004. - № 1 - 2. -С. 35 - 36.
. Бейгельдруд Г.М. Комплексная
электрохимическая очистка сточных вод. Автомобильная промышленность /
Г.М.Бейгельдруд. - 1999. - № 10. -С. 24 - 25.
13. Виноградов С.С., Организация гальванического
производства./ М «Глобус» 2005 год, 254с.
14.Виноградов С.С. Организация гальванического производства.
Оборудование, расчет производства, нормирование. / Под редакцией проф. В.Н.
Кудрявцева.; Глобус. М. - 2002. - с.145-165
. Видякин М.Н., Поляков А.М., Соловьев С.А. Краткий анализ
рынка оборудования технологии мембранного биореактора (МБР) // Вода Magazine.
2009. № 6.
. Глебова Е.В., Производственная санитария и гигиена труда.
Учебное пособие для вузов. М.: Высшая школа, 2005 год,298с.
17. Гудков А.Г. Реагентная очистка сточных вод: Учебное
пособие. - Вологда: ВоГТУ, 2003 - 256с.
22. 18.Ильин, В.И. Очистка сточных вод на металлургических
предприятиях [Экология производства. - 2010 - №3. - с.56-59.]
19. Карпухин С.Ю. Технология мембранного биореактора //
Экология производства. 2008. № 4.
. Когановский А.М., Клименко А.Н., Левченко Т.М., Рода И.Г.
Очистка и использование сточных вод в промышленном водоснабжении. - М: Химия,
2005. - 288 с.
. Колесников В.А. и др. Электрофлотационная технология
очистки сточных вод промышленных предприятий. - М.: Химия, 2007. - 304с.
[Экология производства.-2011.-N 8]
23. Кохан Л.С. Механическое оборудование цехов для
производства цветных металлов.М.:Металлургия,2001.-326с.
24. Когановский А.М. Очистка и использование сточных вод в
промышленном водоснабжении. М.: Химия, 2002.
22. Левкин Н.Д., Рылеева Е.М., Ковалев Р.А., Гордеева Ю.Н.
Технологический потенциал снижения поступления тяжелых металлов в окружающую
среду со сточными водами // Материал 2-ой Международной геоэкологической
конференции "Геоэкологические проблемы загрязнения окружающей среды
тяжелыми металлами". Тула: ТулГУ, 2004.
23. Найденко В.В., Губанов Л.Н. Очистка и утилизация
промстоков гальванических производств. 1999. 540 с.
. Найденко В.В., Губанов Л.Н., Кнохинов Б.И., Романов А.Ф.,
Зверев Ю.П. // Научно - экономический анализ систем очистки сточных вод
гальванических производств: Научно-технический отчет. Межведомственный
инженерный центр “Безотходная технология”. Н.Новгород, 1998, 347 с.
. Тимофеева С.С., Баранов А.Н., Балаян А.Э., Зубарева Л.Д.
Комплексная оценка технологий утилизации сточных вод гальванических производств
// Химия и технология воды.2001. Т. 13. № 1.
. Родионов А.И., Клушин В.Н., Торочешников Н.С. Техника
защиты
окружающей среды. М.: Химия, 1999. 512 с.
. Экология и промышленность России. Глубокая очистка сточных
вод гальванического производства-2008.-№12
. ООО «Алюфиниш Рус». [Электронный ресурс]./ Анодирование
алюминия: технологические особенности. Электронные дан.: ООО «Алюфиниш Рус»,
2009. Режим доступа: http://www.alufinish.ru/, свободный.
. «ЛВ инжиниринг». [Электронный ресурс]./ Гальваническое
оборудование от «ЛВ инжиниринг». Электронные дан.: «ЛВ инжиниринг», 2003-2013.
Режим доступа: http://www.galvanicline.ru/, Свободный.
. ООО «УК ТАТПРОФ». [Электронный ресурс]./ Производство
алюминиевого профиля на ООО «УК ТАТПРОФ». Электронные дан.: ООО «УК ТАТПРОФ»,
2013. Режим доступа: http://www.tatprof.ru/, свободный.
. Транснациональный экологический проект. [Электронный
ресурс]./ Очистка промышленных сточных вод. Электронные дан.: 2005-2013. Режим
доступа: http://hydropark.ru/, свободный.
. Петербургский завод гальванических покрытий №1.
[Электронный ресурс]./ Травление стали и алюминия. Электронные дан.: ЗАО «СПб
ЗГП №1», 2009. Режим доступа: http://www.zgp1.ru/, свободный.
. Российский химико-технологический университет им. Д.И.
Менделеева Технопарк. [Электронный ресурс]./ Оборотное водоснабжение.
Электронные дан.: РХТУ им. Д.И. Менделеева, 2007. Режим доступа:
http://enviropark.ru/, свободный.
. «Капстройпроект». [Электронный ресурс]./ Очистка сточных
вод гальванического производства. Электронные дан.: «Капстройпроект», 2012.
Режим домтупа: http://www.kspr.ru/, свободный.
. Российский химико-технологический университет им. Д.И.
Менделеева Технопарк. [Электронный ресурс]./ Нанофильтрация воды. Электронные
дан.: РХТУ им. Д.И. Менделеева, 2007. Режим доступа: http://enviropark.ru/,
свободный.
. Российский химико-технологический университет им. Д.И.
Менделеева Технопарк. [Электронный ресурс]./ Ионообменные фильтры и технологии.
Электронные дан.: РХТУ им. Д.И. Менделеева, 2007. Режим доступа:
http://enviropark.ru/, свободный.
